Programowalny zestaw w IP67 dla Ethernet Modbus/TCP TI-BL67-PG-EN-8

Transkrypt

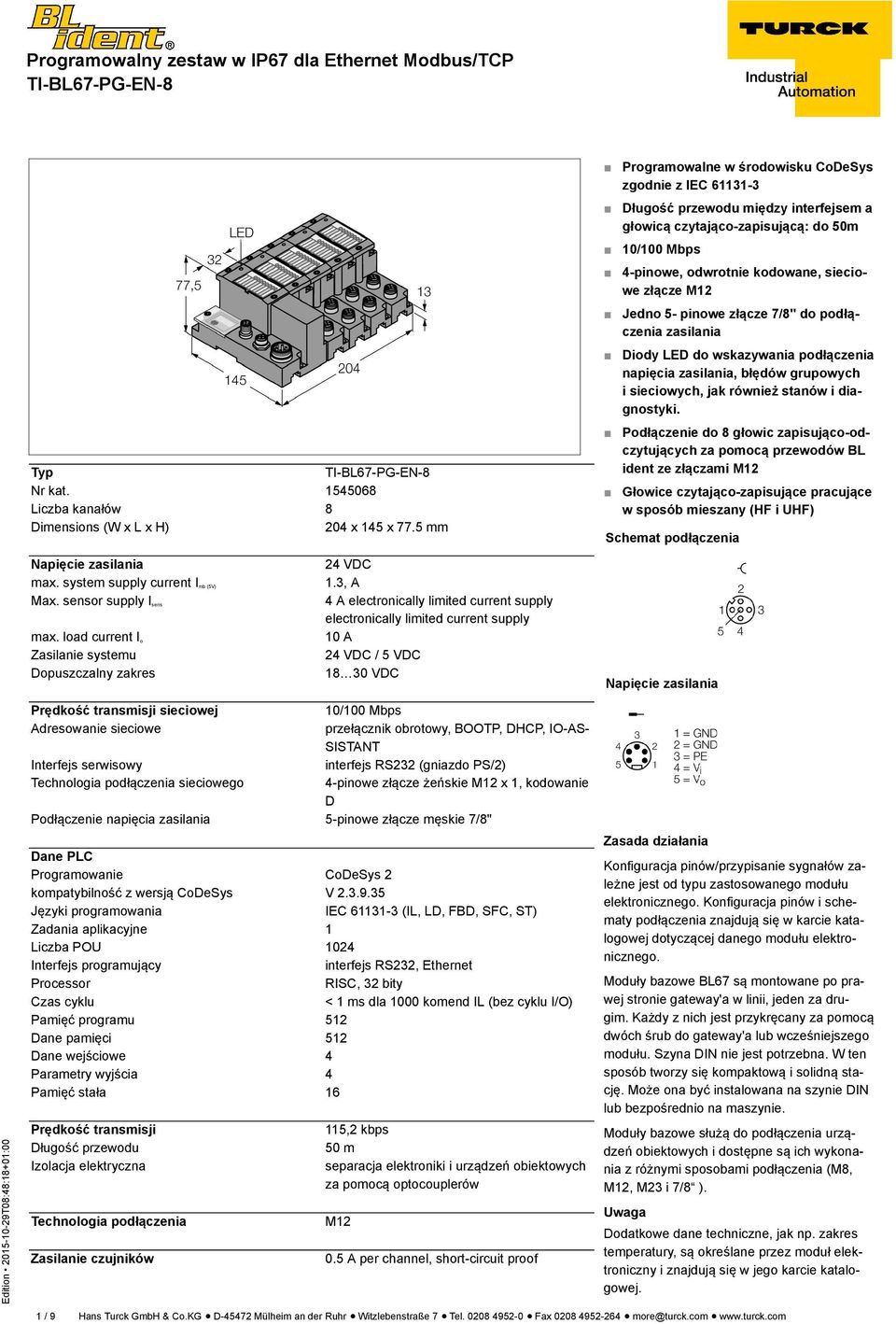

1 Typ Nr kat Liczba kanałów 8 Dimensions (W x L x H) 204 x 145 x 77.5 mm Programowalne w środowisku CoDeSys zgodnie z IEC Długość przewodu między interfejsem a głowicą czytająco-zapisującą: do 50m 10/100 Mbps 4-pinowe, odwrotnie kodowane, sieciowe złącze M12 Jedno 5- pinowe złącze 7/8" do podłączenia zasilania Diody LED do wskazywania podłączenia napięcia zasilania, błędów grupowych i sieciowych, jak również stanów i diagnostyki. Podłączenie do 8 głowic zapisująco-odczytujących za pomocą przewodów BL ident ze złączami M12 Głowice czytająco-zapisujące pracujące w sposób mieszany (HF i UHF) Schemat podłączenia max. system supply current I mb (5V) Max. sensor supply I sens max. load current I o Zasilanie systemu Dopuszczalny zakres 24 VDC 1.3, A 4 A electronically limited current supply electronically limited current supply 10 A 24 VDC / 5 VDC VDC Prędkość transmisji sieciowej 10/100 Mbps Adresowanie sieciowe przełącznik obrotowy, BOOTP, DHCP, IO-AS- SISTANT Interfejs serwisowy interfejs RS232 (gniazdo PS/2) Technologia podłączenia sieciowego 4-pinowe złącze żeńskie M12 x 1, kodowanie D Podłączenie napięcia zasilania 5-pinowe złącze męskie 7/8" Dane PLC Programowanie CoDeSys 2 kompatybilność z wersją CoDeSys V Języki programowania IEC (IL, LD, FBD, SFC, ST) Zadania aplikacyjne 1 Liczba POU 1024 Interfejs programujący interfejs RS232, Ethernet Processor RISC, 32 bity Czas cyklu < 1 ms dla 1000 komend IL (bez cyklu I/O) Pamięć programu 512 Dane pamięci 512 Dane wejściowe 4 Parametry wyjścia 4 Pamięć stała 16 Prędkość transmisji Długość przewodu Izolacja elektryczna Technologia podłączenia Zasilanie czujników 115,2 kbps 50 m separacja elektroniki i urządzeń obiektowych za pomocą optocouplerów M A per channel, short-circuit proof Zasada działania /przypisanie sygnałów zależne jest od typu zastosowanego modułu elektronicznego. i schematy podłączenia znajdują się w karcie katalogowej dotyczącej danego modułu elektronicznego. Moduły bazowe BL67 są montowane po prawej stronie gateway'a w linii, jeden za drugim. Każdy z nich jest przykręcany za pomocą dwóch śrub do gateway'a lub wcześniejszego modułu. Szyna DIN nie jest potrzebna. W ten sposób tworzy się kompaktową i solidną stację. Może ona być instalowana na szynie DIN lub bezpośrednio na maszynie. Moduły bazowe służą do podłączenia urządzeń obiektowych i dostępne są ich wykonania z różnymi sposobami podłączenia (M8, M12, M23 i 7/8 ). Uwaga Dodatkowe dane techniczne, jak np. zakres temperatury, są określane przez moduł elektroniczny i znajdują się w jego karcie katalogowej. 1 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

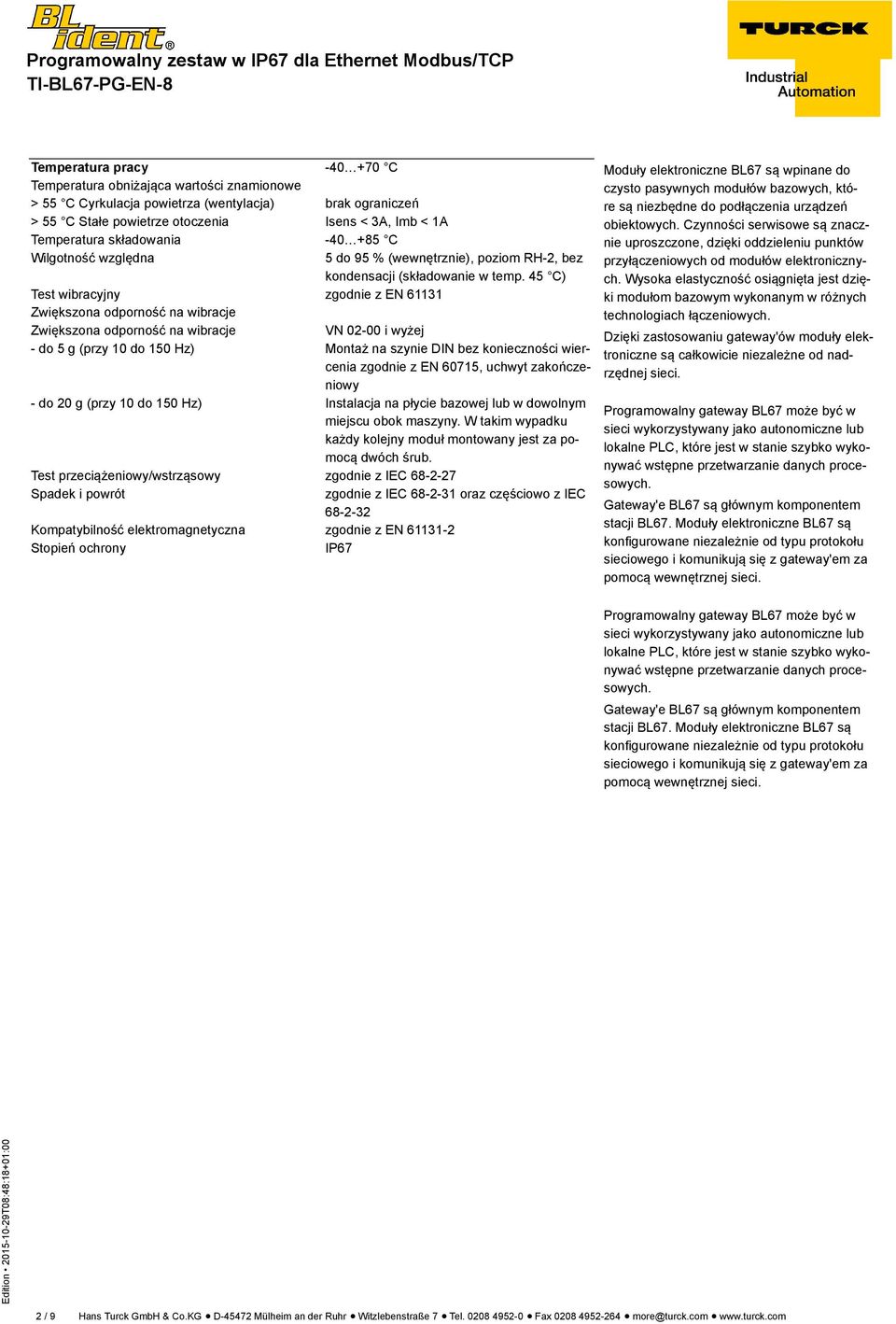

2 Temperatura pracy C Temperatura obniżająca wartości znamionowe > 55 C Cyrkulacja powietrza (wentylacja) brak ograniczeń > 55 C Stałe powietrze otoczenia Isens < 3A, Imb < 1A Temperatura składowania C Wilgotność względna 5 do 95 % (wewnętrznie), poziom RH-2, bez kondensacji (składowanie w temp. 45 C) Test wibracyjny zgodnie z EN Zwiększona odporność na wibracje Zwiększona odporność na wibracje VN i wyżej - do 5 g (przy 10 do 150 Hz) Montaż na szynie DIN bez konieczności wiercenia zgodnie z EN 60715, uchwyt zakończeniowy - do 20 g (przy 10 do 150 Hz) Instalacja na płycie bazowej lub w dowolnym miejscu obok maszyny. W takim wypadku każdy kolejny moduł montowany jest za pomocą dwóch śrub. Test przeciążeniowy/wstrząsowy zgodnie z IEC Spadek i powrót zgodnie z IEC oraz częściowo z IEC Kompatybilność elektromagnetyczna zgodnie z EN Stopień ochrony IP67 Moduły elektroniczne BL67 są wpinane do czysto pasywnych modułów bazowych, które są niezbędne do podłączenia urządzeń obiektowych. Czynności serwisowe są znacznie uproszczone, dzięki oddzieleniu punktów przyłączeniowych od modułów elektronicznych. Wysoka elastyczność osiągnięta jest dzięki modułom bazowym wykonanym w różnych technologiach łączeniowych. Dzięki zastosowaniu gateway'ów moduły elektroniczne są całkowicie niezależne od nadrzędnej sieci. Programowalny gateway BL67 może być w sieci wykorzystywany jako autonomiczne lub lokalne PLC, które jest w stanie szybko wykonywać wstępne przetwarzanie danych procesowych. Gateway'e BL67 są głównym komponentem stacji BL67. Moduły elektroniczne BL67 są konfigurowane niezależnie od typu protokołu sieciowego i komunikują się z gateway'em za pomocą wewnętrznej sieci. Programowalny gateway BL67 może być w sieci wykorzystywany jako autonomiczne lub lokalne PLC, które jest w stanie szybko wykonywać wstępne przetwarzanie danych procesowych. Gateway'e BL67 są głównym komponentem stacji BL67. Moduły elektroniczne BL67 są konfigurowane niezależnie od typu protokołu sieciowego i komunikują się z gateway'em za pomocą wewnętrznej sieci. 2 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

3 Pin configuration and supply concept CANopen (Master/Slave) The CoDeSys programmable gateways can also be operated as CANopen master or as CANopen slave. Both functions are stored in the library and can be loaded to the gateway together with the CoDeSys application. Connected CANopen subscribers are not supplied by the BL67 system. External power supply is required. Urządzenie podrzędne Modbus TCP The M12 D-coded Ethernet port is used as interface for programming, configuration and fieldbus communication. The gateway can be operated as a slave at PLCs or PC based systems with EtherNet Modbus TCP master or as a driver. Double-tuned power supply of the BL67 system. System power supply V i V I is for the internal system supply at the rear panel bus(v MB(5V)) and for the 4A short-circuit limited sensor supply (V sens). Load voltage V o V O for output supply, limited to max.10a. CANopen (Master/Slave) The CoDeSys programmable gateways can also be operated as CANopen master or as CANopen slave. Both functions are stored in the library and can be loaded to the gateway together with the CoDeSys application. Connected CANopen subscribers are not supplied by the BL67 system. External power supply is required. Urządzenie podrzędne Modbus TCP The M12 D-coded Ethernet port is used as interface for programming, configuration and fieldbus communication. The gateway can be operated as a slave at PLCs or PC based systems with EtherNet Modbus TCP master or as a driver. 3 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

4 Double-tuned power supply of the BL67 system. System power supply V i V I is for the internal system supply at the backplane bus(v MB(5V)) and for the 4A short-circuit limited sensor supply (V sens). Load voltage V o V O for output supply, limited to max.10a. 4 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

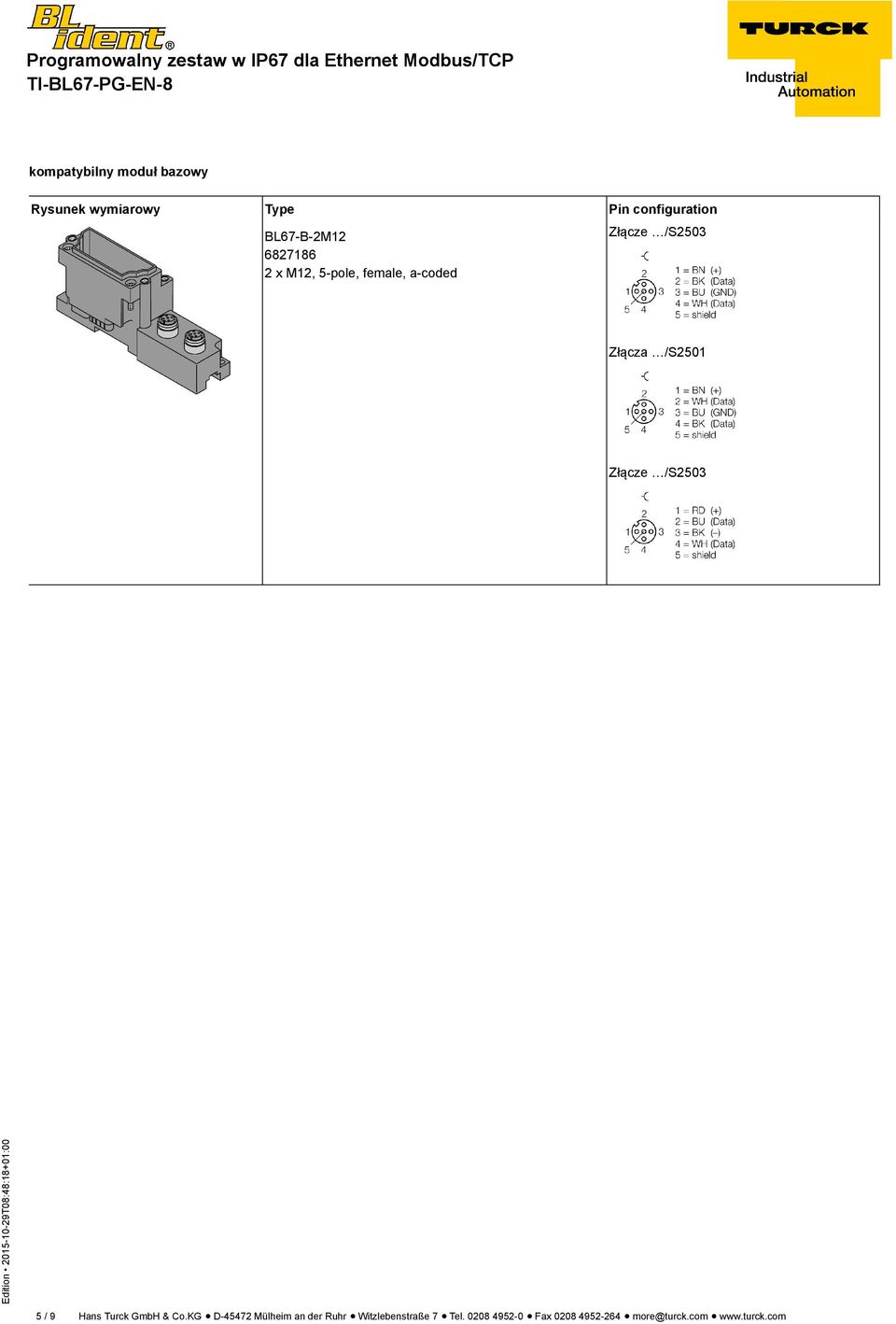

5 kompatybilny moduł bazowy Rysunek wymiarowy Type Pin configuration BL67-B-2M x M12, 5-pole, female, a-coded Złącze /S2503 Złącza /S2501 Złącze /S / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

6 LED display LED Color Status Meaning D wył. Brak informacji o błędzie lub trwa diagnostyka. CZERWONY zał. Błąd komunikacja MODBUS. Sprawdź czy odłączone zostały więcej niż dwa sąsiadujące moduły elektroniczne. Należy ich poszukiwać między gateway'em a bieżącym modułem. CZERWONY MIGANIE (0,5 Hz) Następująca diagnostyka modułu RW0 / RW1 wył. Brak etykiety, wyłączona diagnostyka ZIELONY zał. Etykieta dostępna ZIELONY MIGANIE (2 Hz) Wymiana danych z załączoną etykietą CZERWONY zał. Błąd głowicy czytająco-zapisującej CZERWONY MIGANIE (2 Hz) Zwarcie na linii zasilania głowicy czytająco-zapisującej 6 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

7 I/O Data Mapping INPUT BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Channel 0 n n+1 Channel 1 n+2 n+3 OUTPUT BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Channel 0 m m+1 Channel 1 m+2 m+3 7 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

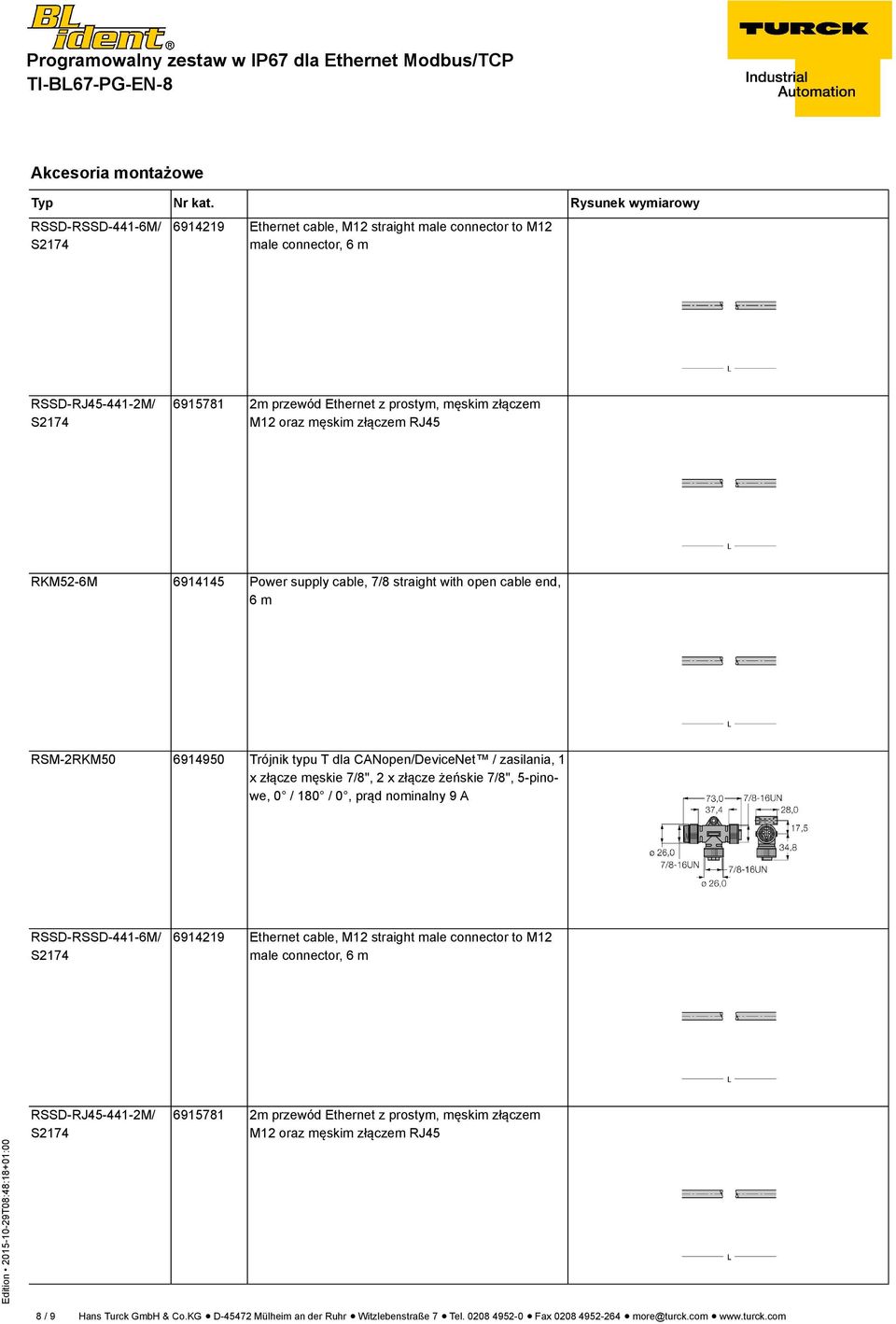

8 Akcesoria montażowe Typ Nr kat. Rysunek wymiarowy RSSD-RSSD-441-6M/ S Ethernet cable, M12 straight male connector to M12 male connector, 6 m RSSD-RJ M/ S m przewód Ethernet z prostym, męskim złączem M12 oraz męskim złączem RJ45 RKM52-6M Power supply cable, 7/8 straight with open cable end, 6 m RSM-2RKM Trójnik typu T dla CANopen/DeviceNet / zasilania, 1 x złącze męskie 7/8", 2 x złącze żeńskie 7/8", 5-pinowe, 0 / 180 / 0, prąd nominalny 9 A RSSD-RSSD-441-6M/ S Ethernet cable, M12 straight male connector to M12 male connector, 6 m RSSD-RJ M/ S m przewód Ethernet z prostym, męskim złączem M12 oraz męskim złączem RJ45 8 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

9 Akcesoria montażowe Typ Nr kat. Rysunek wymiarowy RKM52-6M Power supply cable, 7/8 straight with open cable end, 6 m RSM-2RKM Trójnik typu T dla CANopen/DeviceNet / zasilania, 1 x złącze męskie 7/8", 2 x złącze żeńskie 7/8", 5-pinowe, 0 / 180 / 0, prąd nominalny 9 A 9 / 9 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
