3 I. CZĘŚĆ OPISOWA 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy zadaszenia dziedzińca zamkowego Muzeum w Bielsku-Białej Zamek Sułkowskich. Projekt opracowywany jest na podstawie pracy, która w listopadzie 2010 roku otrzymała pierwszą nagrodę w konkursie zorganizowanym przez Muzeum. 2. Założenia projektu Celem projektu jest rozszerzenie przestrzeni muzeum poprzez wykorzystanie dziedzińca: przekształcenie przestrzeni zewnętrznej w wewnętrzną. Próbą odpowiedzi na tak sformułowany temat jest projekt dziedzińca, jako nowej komnaty. Tworzy ją wstawiona w dziedziniec nowa konstrukcja, przywodzącą na myśl tradycyjne elementy wystroju wnętrz kasetonowy sufit czy baldachim. Charakter przestrzenny nowej konstrukcji ma na celu stworzenie poczucia przebywania jednocześnie we wnętrzu i na zewnątrz, we wnętrzu tradycyjnym i współczesnym. Dla pełnego wykorzystania przestrzeni dziedzińca niezbędna jest przestrzenno-instalacyjna infrastruktura, umożliwiająca organizowania różnego rodzaju wydarzeń: wystaw, koncertów, odczytów, projekcji filmowych czy spektakli. Rolę tej infrastruktury pełnią cztery słupy zlokalizowane w narożnikach dziedzińca oraz niesiony przez nie ruszt. Można do nich mocować elementy aranżacji związane z organizowanymi wydarzeniami, na przykład ekrany, plansze, reflektory. 3. Zakres opracowania Niniejsza dokumentacja obejmuje następujące instalacje wewnętrzne: rozbudowę tablicy głównej niskiego napięcia, instalacje oświetlenia, instalacje gniazd wtykowych, instalacje zasilania urządzeń technologicznych, wytyczne dla instalacji Systemu Sygnalizacji Pożaru. 4. Podstawa opracowania Dokumentację opracowano na podstawie: 1) Założeń technologicznych i wymagań określonych przez Inwestora; 2) Roboczych uzgodnień branżowych z projektantami: branży architektonicznej, branży konstrukcyjnej, branży sanitarnej i HVAC. Podstawą opracowywanego projektu stanowiły obowiązujące w Polsce normy i przepisy.

4 5. Projekty związane 1) Projekt architektury. 2) Projekt konstrukcji. 3) Projekt instalacji sanitarnych i HVAC. 6. Zasilanie i rozdział energii Instalacje odbiorcze związane z przebudową dziedzińca zasilane będą z rozdzielnicy głównej zamku. Na schemacie PW IE pokazano zakres rozbudowy istniejącej rozdzielnicy głównej. Dla zasilania instalacji oświetlenia oraz centralki oddymiania zostanie wykonana dedykowana rozdzielnica RD1, zlokalizowana na poddaszu, zasilana z rozdzielnicy głównej zamku. Dla zasilania instalacji gniazd oraz nagłośnienia zostanie wykonana dedykowana rozdzielnica RD2, zlokalizowana przy rozdzielnicy głównej zamku oraz zasilana z tejże. Pozostałe odbiory takie jak centrala wentylacyjna, agregat chłodniczy, winda zostaną zasilone bezpośrednio z rozdzielnicy głównej. Zapotrzebowania na moc elektryczną wynosi 33,3 kw. Bilans mocy: Odbiornik Ilość Moc zainstalowana Współ. Jedn. Współ. Jedn. Moc szczytowa Moc szczytowa Moc jedn. P i k j lato k j zima P s lato P s zima szt./pow. W kw - - kw kw Oświetlenie 8,00 1,00 1,00 9,50 9,50 Gniazda ,00 0,50 0,50 4,50 4,50 Gniazdo nagłośnienia imprez ,00 0,60 0,65 6,00 6,50 Nagłośnienie 1,00 1,00 1,00 1,00 1,00 Centrala wentylacyjna ,00 0,80 0,00 4,80 0,00 Agregat chłodniczy ,20 0,80 0,00 6,56 0,00 Podgrzewanie rur i rynien 5,00 0,00 1,00 0,00 5,00 Winda 6,80 1,00 1,00 6,80 6,80 Suma 54 39,2 33,3 Wsp jedn. 0,85 0,85 Ps 33,3 28,3 7. Instalacja oświetleniowa oświetlenie podstawowe i awaryjne Na dziedzińcu przewiduje się następujące rodzaje oświetlenia: oświetlenie podstawowe oświetlenie awaryjne (ewakuacyjne i podświetlane znaki kierunków wyjścia)

5 Na dziedzińcu założono średnie natężenie oświetlenia ogólnego na poziomie lx. Nowa instalacja oświetlenia zasilana będzie z rozdzielnicy RD1 zlokalizowanej na poddaszu. Oświetlenie sterowane będzie za pomocą panelu ciekłokrystalicznego umieszczonego na dziedzińcu (w pilastrze przy windzie). Będzie to panel dotykowy systemu DALI. Wszystkie oprawy świetlówkowe montowane na dziedzińcu zostaną wyposażone w stateczniki DALI. Pozwoli to na płynne i zróżnicowane sterowanie oświetleniem. Dzięki zastosowaniu systemu DALI możliwe będzie załączanie dowolnych (wcześniej zaprogramowanych) scen w zależności od zapotrzebowania. Ponadto panel będzie dawał możliwość załączania pozostałych opraw zamontowanych na dziedzińcu (moduł sterujący w rozdzielnicy RD1 sterowany z systemu DALI). Aparatura sterująca systemu DALI zostanie zamontowana w rozdzielnicy RD1. Dodatkowy zasilacz dla panelu dotykowego zostanie zamontowany na parterze w korytarzu przy pomieszczeniu rozdzielni głównej. Oprócz sterowania lokalnego z panelu dotykowego możliwa będzie obsługa systemu ze stanowiska komputerowego. Na poddaszu zostanie zamontowana bramka Ethernetowa systemu DALI (obok RD1). Pomiędzy bramką i istniejącą skrzynką teletechniczną należy ułożyć skrętkę FTP cat. 6. W celu programowania scen i sterowania systemem konieczne jest zainstalowanie specjalistycznego oprogramowania umożliwiającego obsługę systemu. Schemat systemu sterowania oświetleniem pokazano na rysunku PW IE Dodatkowo, razem z belkami świetlówkowymi oświetlającymi dyfuzory, zostaną zastosowane odbłyśniki ograniczające oświetlenie szklenia zadaszenia dziedzińca. Szczegóły montażu wg projektu architektury. Oprócz oświetlenia podstawowego przewiduje się montaż opraw oświetlenia ewakuacyjnego: oświetlenie drogi ewakuacyjnej (czas podtrzymania 1 godz.) oświetlenie dróg komunikacyjnych o natężeniu, co najmniej 1lx na poziomie podłogi, oświetlenie strefy otwartej (czas podtrzymania 1 godz.) oświetlenie w przestrzeniach otwartych o nieokreślonych drogach komunikacyjnych o powierzchni podłogi większej niż 60m2. Poziom natężenia, co najmniej 0,5lx na poziomie podłogi, na niezabudowanym polu czynnym strefy otwartej. oświetlenie kierunkowe (czas podtrzymania 1 godz.) zrealizowane za pomocą opraw kierunkowych wskazujących kierunek ewakuacji. Do realizacji oświetlenia ewakuacyjnego przewiduje się zastosowanie opraw ze źródłami LED. Oprawy będą posiadały świadectwo dopuszczenia wydane przez CNBOP (warunkowo dopuszcza się zastosowanie opraw, dla których zostało wydane przez CNBOP pisemne potwierdzenie wszczęcia procedury wydania świadectwa dopuszczenia po uzgodnieniu z lokalnym oddziałem PSP) Rozmieszczenie opraw oświetlenia podstawowego i ewakuacyjnego pokazano na rysunku PW IE- 8. Instalacja gniazd podposadzkowych Na terenie dziedzińca przewidziano montaż 10 zestawów gniazd w kasetach podposadzkowych. Każda z kaset zlokalizowanych pod rusztem stalowym zostanie wyposażona w dwa typowe gniazda 1-fazowe

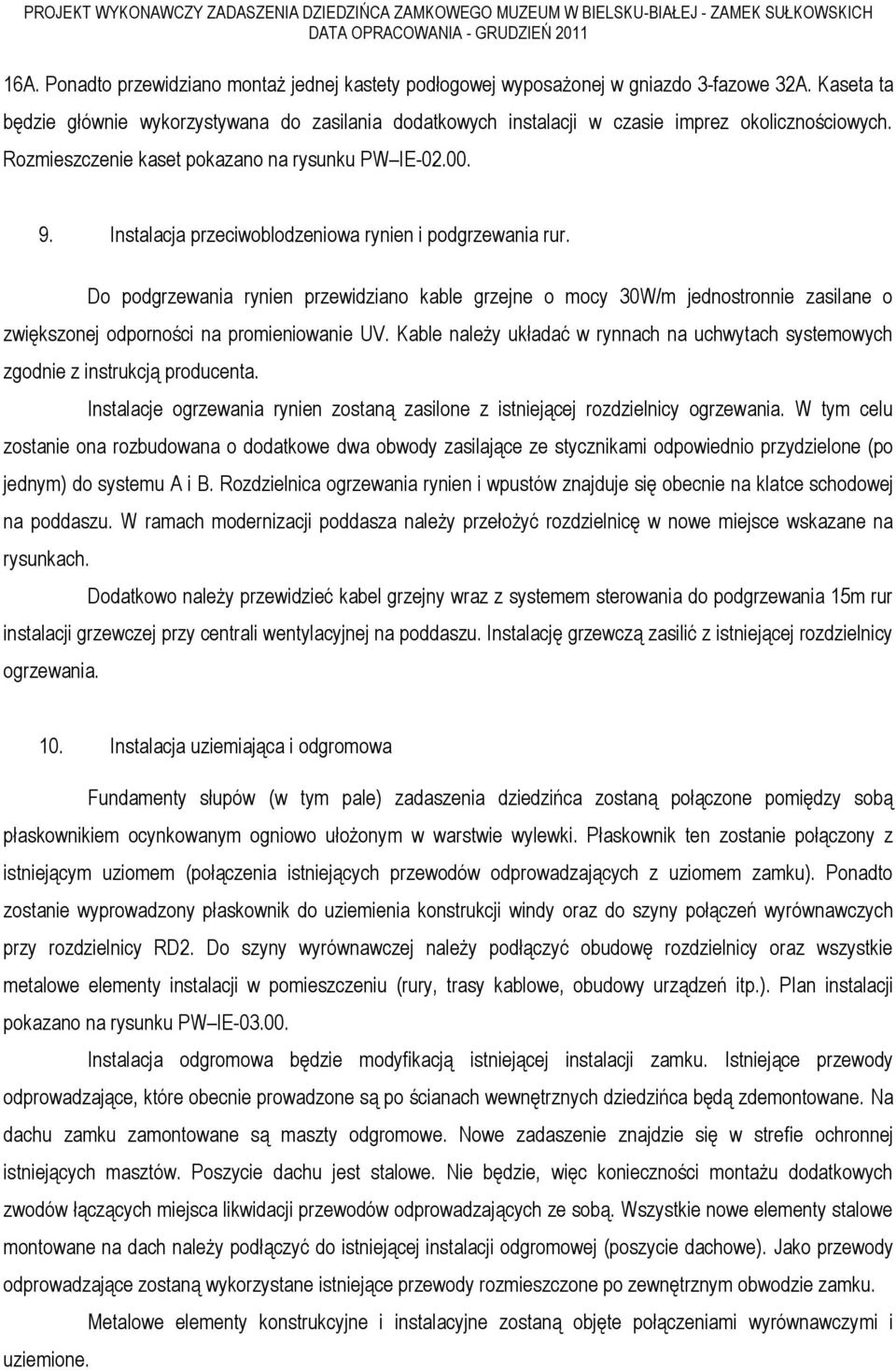

6 16A. Ponadto przewidziano montaż jednej kastety podłogowej wyposażonej w gniazdo 3-fazowe 32A. Kaseta ta będzie głównie wykorzystywana do zasilania dodatkowych instalacji w czasie imprez okolicznościowych. Rozmieszczenie kaset pokazano na rysunku PW IE Instalacja przeciwoblodzeniowa rynien i podgrzewania rur. Do podgrzewania rynien przewidziano kable grzejne o mocy 30W/m jednostronnie zasilane o zwiększonej odporności na promieniowanie UV. Kable należy układać w rynnach na uchwytach systemowych zgodnie z instrukcją producenta. Instalacje ogrzewania rynien zostaną zasilone z istniejącej rozdzielnicy ogrzewania. W tym celu zostanie ona rozbudowana o dodatkowe dwa obwody zasilające ze stycznikami odpowiednio przydzielone (po jednym) do systemu A i B. Rozdzielnica ogrzewania rynien i wpustów znajduje się obecnie na klatce schodowej na poddaszu. W ramach modernizacji poddasza należy przełożyć rozdzielnicę w nowe miejsce wskazane na rysunkach. Dodatkowo należy przewidzieć kabel grzejny wraz z systemem sterowania do podgrzewania 15m rur instalacji grzewczej przy centrali wentylacyjnej na poddaszu. Instalację grzewczą zasilić z istniejącej rozdzielnicy ogrzewania. 10. Instalacja uziemiająca i odgromowa Fundamenty słupów (w tym pale) zadaszenia dziedzińca zostaną połączone pomiędzy sobą płaskownikiem ocynkowanym ogniowo ułożonym w warstwie wylewki. Płaskownik ten zostanie połączony z istniejącym uziomem (połączenia istniejących przewodów odprowadzających z uziomem zamku). Ponadto zostanie wyprowadzony płaskownik do uziemienia konstrukcji windy oraz do szyny połączeń wyrównawczych przy rozdzielnicy RD2. Do szyny wyrównawczej należy podłączyć obudowę rozdzielnicy oraz wszystkie metalowe elementy instalacji w pomieszczeniu (rury, trasy kablowe, obudowy urządzeń itp.). Plan instalacji pokazano na rysunku PW IE Instalacja odgromowa będzie modyfikacją istniejącej instalacji zamku. Istniejące przewody odprowadzające, które obecnie prowadzone są po ścianach wewnętrznych dziedzińca będą zdemontowane. Na dachu zamku zamontowane są maszty odgromowe. Nowe zadaszenie znajdzie się w strefie ochronnej istniejących masztów. Poszycie dachu jest stalowe. Nie będzie, więc konieczności montażu dodatkowych zwodów łączących miejsca likwidacji przewodów odprowadzających ze sobą. Wszystkie nowe elementy stalowe montowane na dach należy podłączyć do istniejącej instalacji odgromowej (poszycie dachowe). Jako przewody odprowadzające zostaną wykorzystane istniejące przewody rozmieszczone po zewnętrznym obwodzie zamku. Metalowe elementy konstrukcyjne i instalacyjne zostaną objęte połączeniami wyrównawczymi i uziemione.

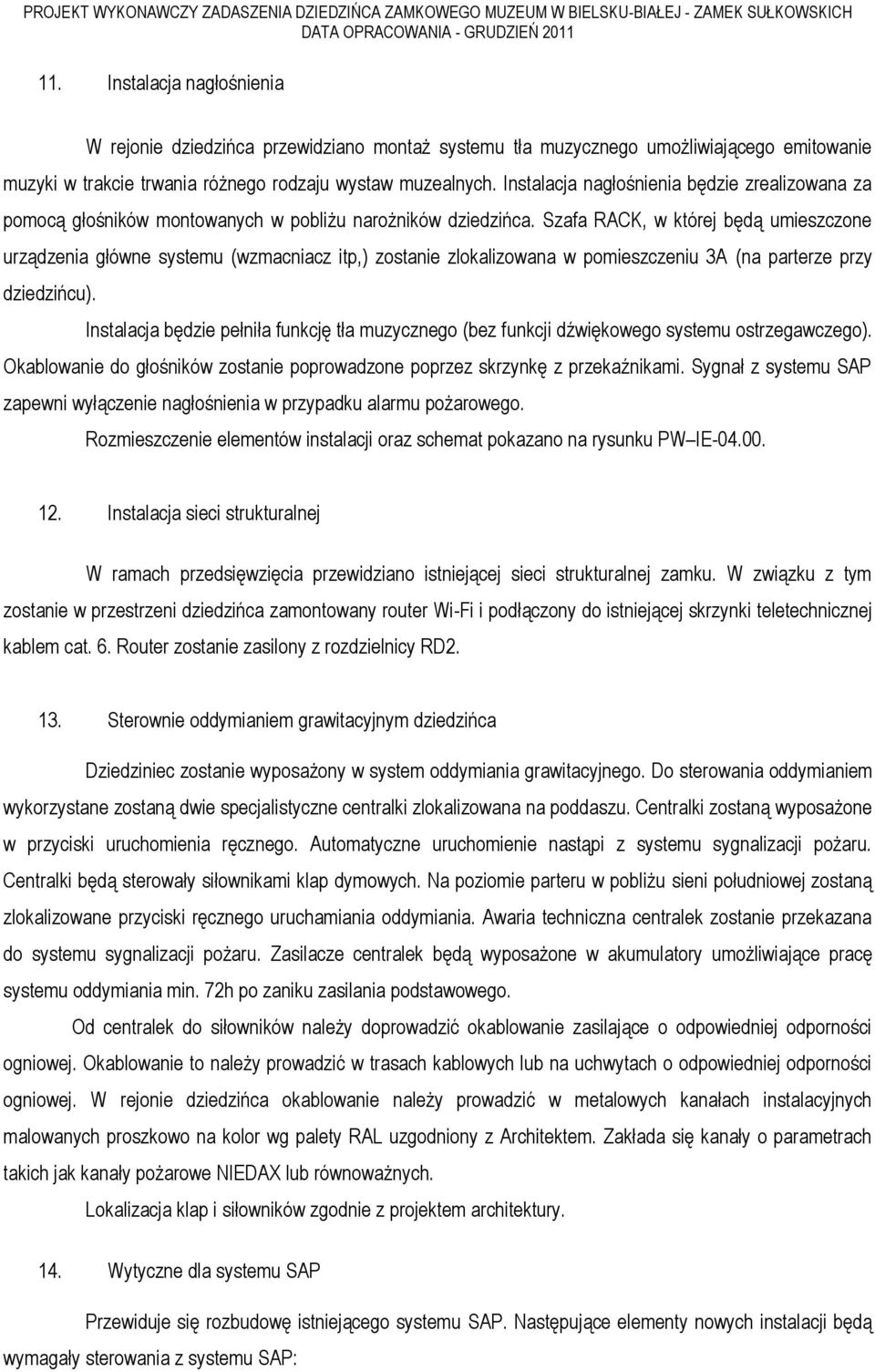

7 11. Instalacja nagłośnienia W rejonie dziedzińca przewidziano montaż systemu tła muzycznego umożliwiającego emitowanie muzyki w trakcie trwania różnego rodzaju wystaw muzealnych. Instalacja nagłośnienia będzie zrealizowana za pomocą głośników montowanych w pobliżu narożników dziedzińca. Szafa RACK, w której będą umieszczone urządzenia główne systemu (wzmacniacz itp,) zostanie zlokalizowana w pomieszczeniu 3A (na parterze przy dziedzińcu). Instalacja będzie pełniła funkcję tła muzycznego (bez funkcji dźwiękowego systemu ostrzegawczego). Okablowanie do głośników zostanie poprowadzone poprzez skrzynkę z przekaźnikami. Sygnał z systemu SAP zapewni wyłączenie nagłośnienia w przypadku alarmu pożarowego. Rozmieszczenie elementów instalacji oraz schemat pokazano na rysunku PW IE Instalacja sieci strukturalnej W ramach przedsięwzięcia przewidziano istniejącej sieci strukturalnej zamku. W związku z tym zostanie w przestrzeni dziedzińca zamontowany router Wi-Fi i podłączony do istniejącej skrzynki teletechnicznej kablem cat. 6. Router zostanie zasilony z rozdzielnicy RD Sterownie oddymianiem grawitacyjnym dziedzińca Dziedziniec zostanie wyposażony w system oddymiania grawitacyjnego. Do sterowania oddymianiem wykorzystane zostaną dwie specjalistyczne centralki zlokalizowana na poddaszu. Centralki zostaną wyposażone w przyciski uruchomienia ręcznego. Automatyczne uruchomienie nastąpi z systemu sygnalizacji pożaru. Centralki będą sterowały siłownikami klap dymowych. Na poziomie parteru w pobliżu sieni południowej zostaną zlokalizowane przyciski ręcznego uruchamiania oddymiania. Awaria techniczna centralek zostanie przekazana do systemu sygnalizacji pożaru. Zasilacze centralek będą wyposażone w akumulatory umożliwiające pracę systemu oddymiania min. 72h po zaniku zasilania podstawowego. Od centralek do siłowników należy doprowadzić okablowanie zasilające o odpowiedniej odporności ogniowej. Okablowanie to należy prowadzić w trasach kablowych lub na uchwytach o odpowiedniej odporności ogniowej. W rejonie dziedzińca okablowanie należy prowadzić w metalowych kanałach instalacyjnych malowanych proszkowo na kolor wg palety RAL uzgodniony z Architektem. Zakłada się kanały o parametrach takich jak kanały pożarowe NIEDAX lub równoważnych. Lokalizacja klap i siłowników zgodnie z projektem architektury. 14. Wytyczne dla systemu SAP Przewiduje się rozbudowę istniejącego systemu SAP. Następujące elementy nowych instalacji będą wymagały sterowania z systemu SAP:

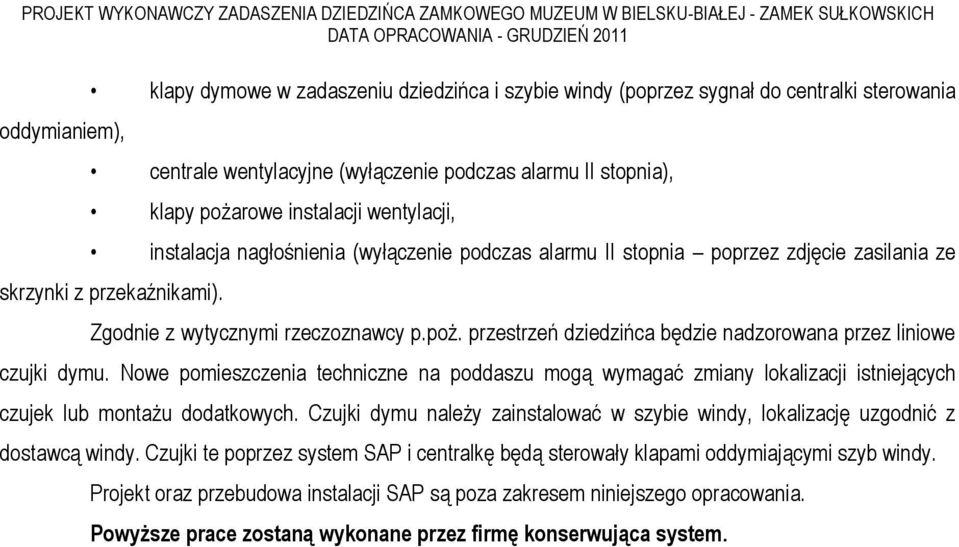

8 oddymianiem), klapy dymowe w zadaszeniu dziedzińca i szybie windy (poprzez sygnał do centralki sterowania centrale wentylacyjne (wyłączenie podczas alarmu II stopnia), klapy pożarowe instalacji wentylacji, instalacja nagłośnienia (wyłączenie podczas alarmu II stopnia poprzez zdjęcie zasilania ze skrzynki z przekaźnikami). Zgodnie z wytycznymi rzeczoznawcy p.poż. przestrzeń dziedzińca będzie nadzorowana przez liniowe czujki dymu. Nowe pomieszczenia techniczne na poddaszu mogą wymagać zmiany lokalizacji istniejących czujek lub montażu dodatkowych. Czujki dymu należy zainstalować w szybie windy, lokalizację uzgodnić z dostawcą windy. Czujki te poprzez system SAP i centralkę będą sterowały klapami oddymiającymi szyb windy. Projekt oraz przebudowa instalacji SAP są poza zakresem niniejszego opracowania. Powyższe prace zostaną wykonane przez firmę konserwująca system.

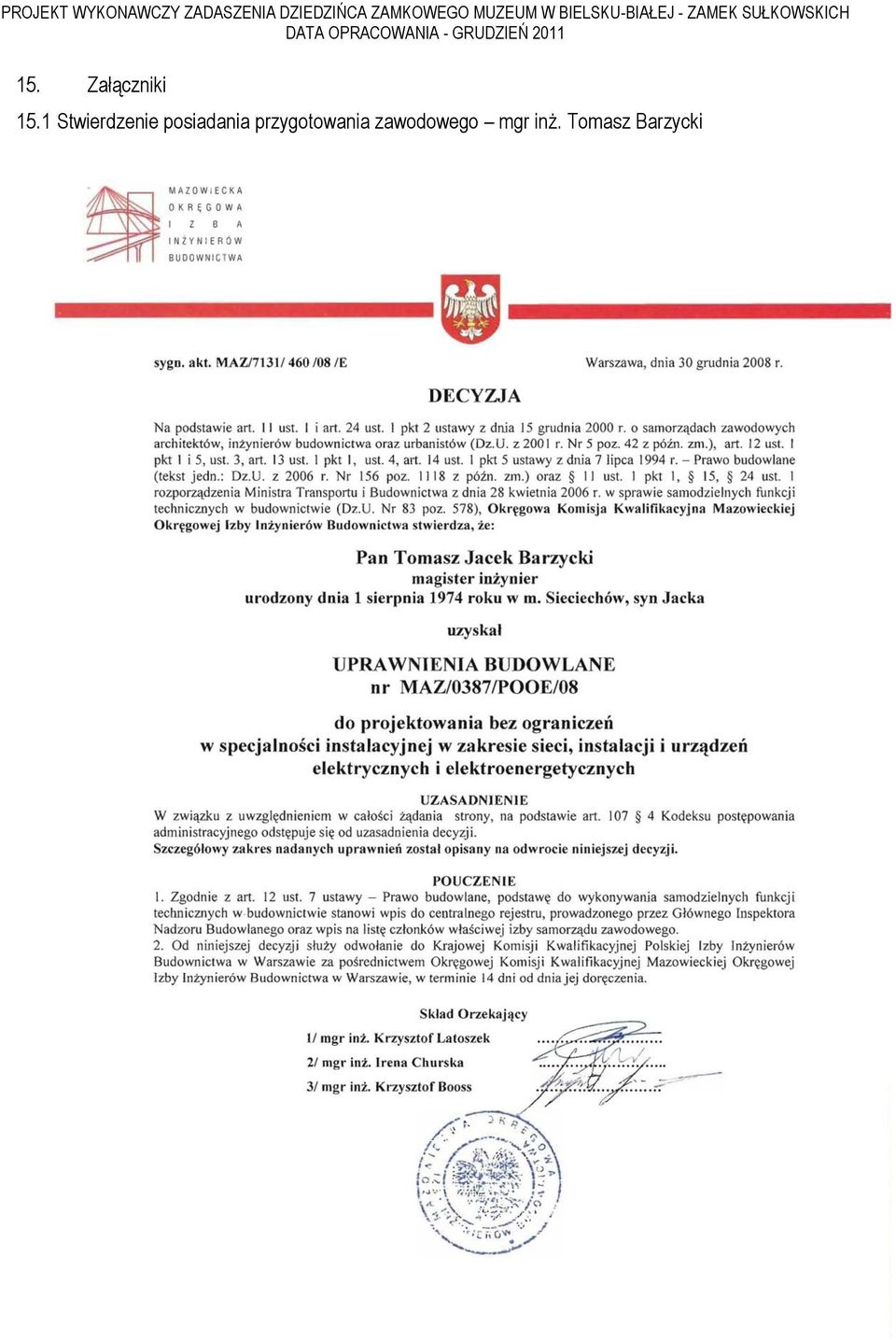

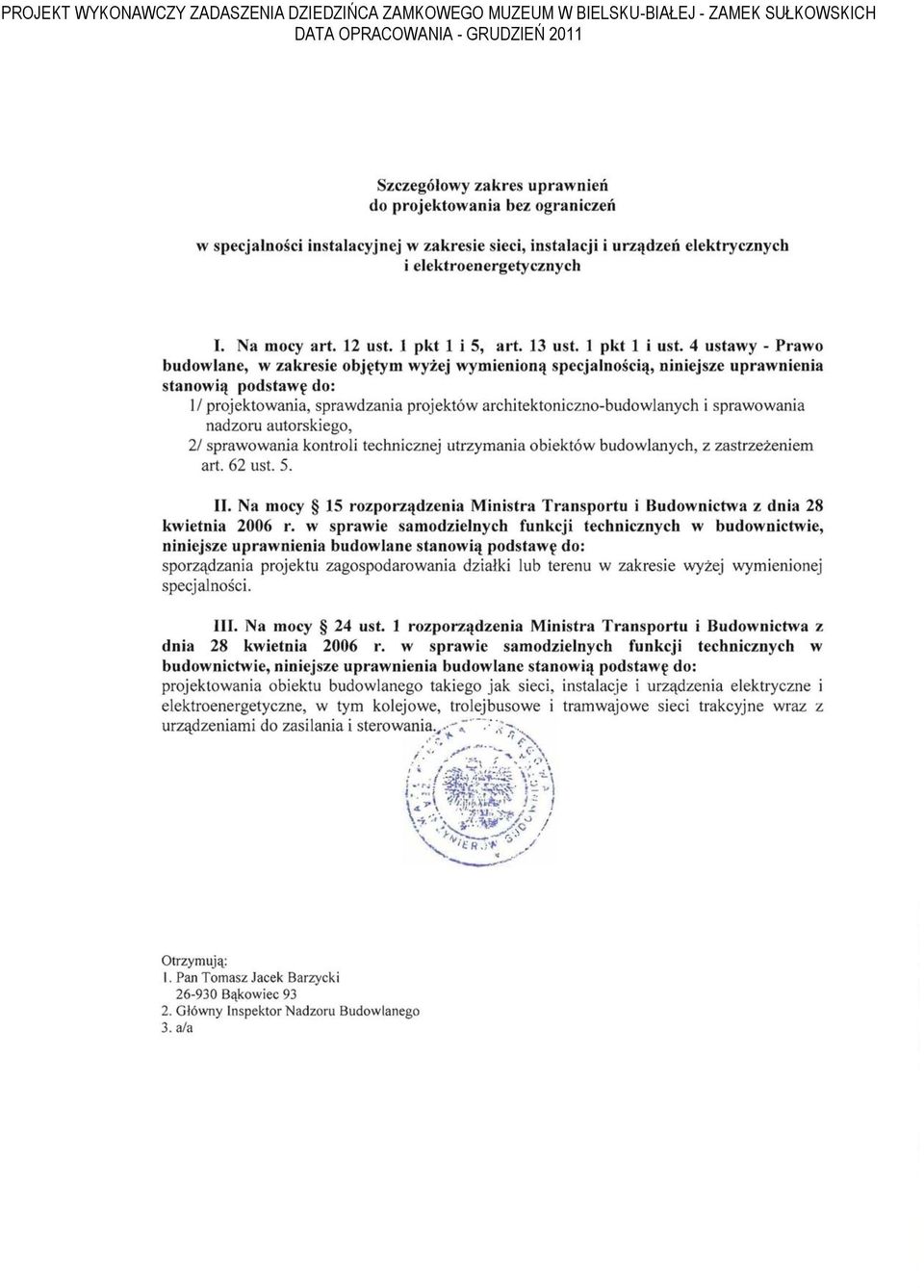

9 15. Załączniki 15.1 Stwierdzenie posiadania przygotowania zawodowego mgr inż. Tomasz Barzycki

10

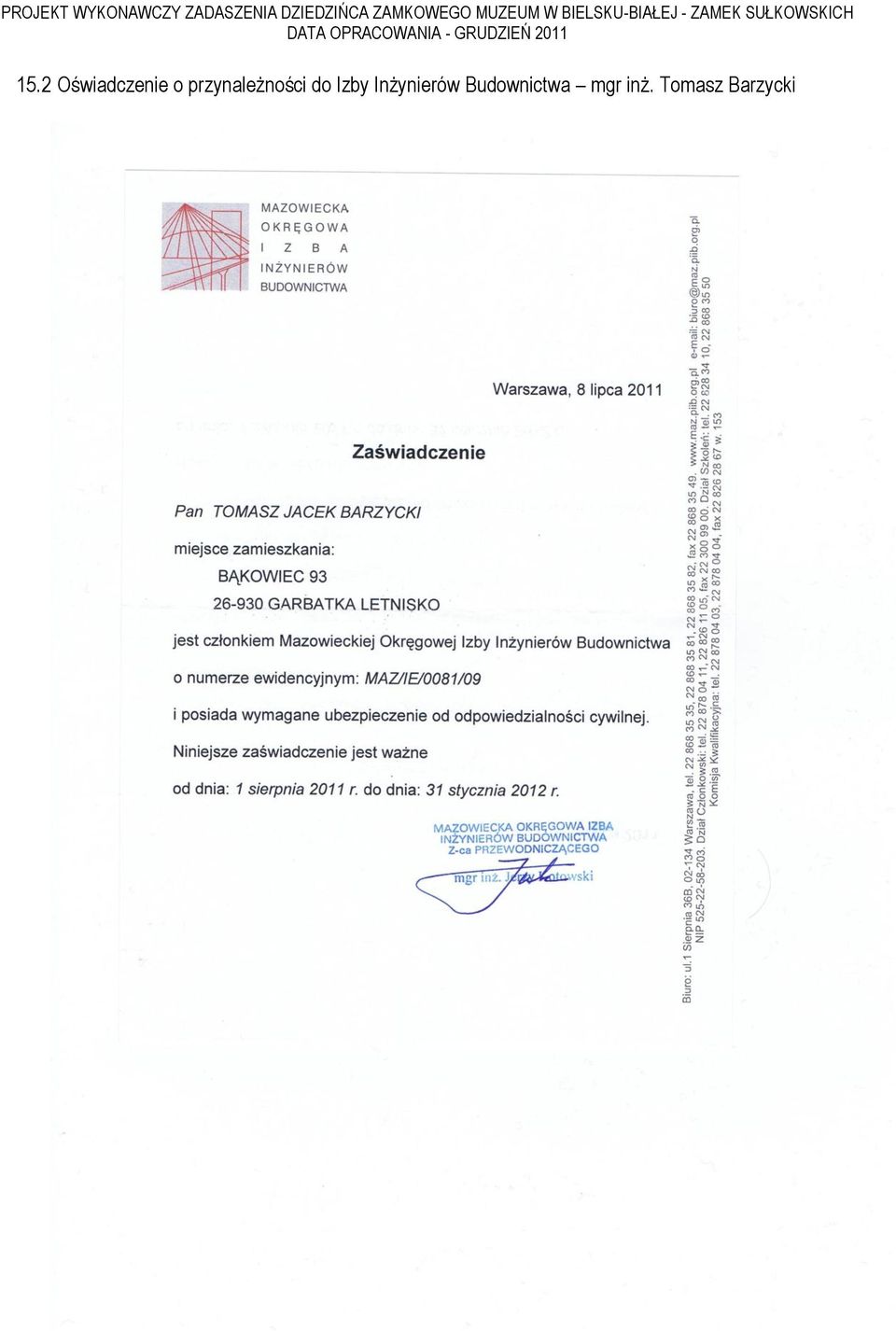

11 15.2 Oświadczenie o przynależności do Izby Inżynierów Budownictwa mgr inż. Tomasz Barzycki

12 15.3 Stwierdzenie posiadania przygotowania zawodowego mgr inż. Damian Adamczyk

13

14 15.4 Oświadczenie o przynależności do Izby Inżynierów Budownictwa mgr inż. Damian Adamczyk

15 15.5 Oświadczenie o sporządzeniu dokumentacji zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej "My, niżej podpisani autorzy Projektu Wykonawczego, oświadczamy zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Tekst jednolity: Dz.U. z 2006r. nr 156 poz.1118, z późn. zm.), że opracowany przez nas Projekt Wykonawczy instalacji elektrycznych dla zadaszenia dziedzińca zamkowego muzeum w Bielsku-Białej Zamek Sułkowskich został sporządzony zgodnie z obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej." (podpis Projektanta) (podpis Sprawdzającego)

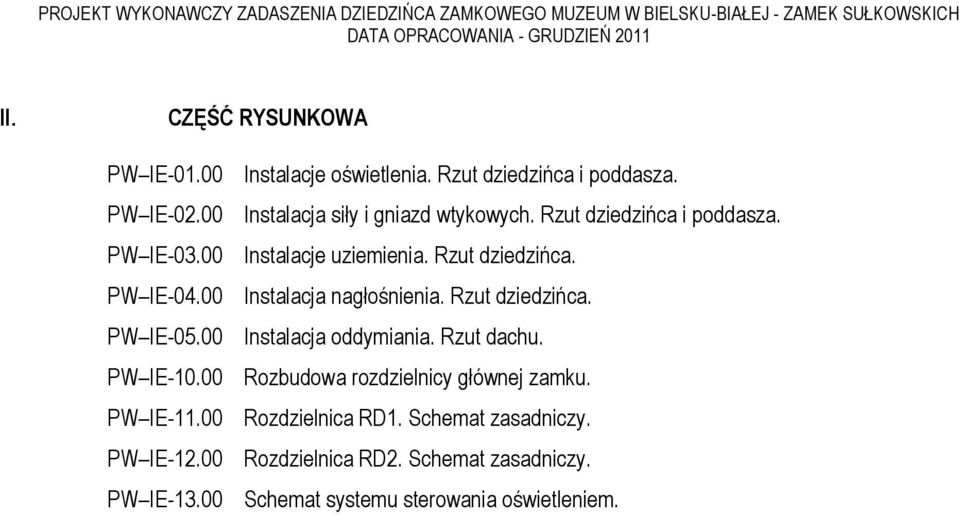

16 II. CZĘŚĆ RYSUNKOWA PW IE PW IE PW IE PW IE PW IE PW IE PW IE PW IE PW IE Instalacje oświetlenia. Rzut dziedzińca i poddasza. Instalacja siły i gniazd wtykowych. Rzut dziedzińca i poddasza. Instalacje uziemienia. Rzut dziedzińca. Instalacja nagłośnienia. Rzut dziedzińca. Instalacja oddymiania. Rzut dachu. Rozbudowa rozdzielnicy głównej zamku. Rozdzielnica RD1. Schemat zasadniczy. Rozdzielnica RD2. Schemat zasadniczy. Schemat systemu sterowania oświetleniem.
