1 NAZWA PROJEKTU: Projekt wykonawczy w zakresie niezbędnym do dostosowania i oddania do użytkowania wskazanych pomieszczeń w Puławskim Parku Naukowo-Technologicznym przy ul. Mościckiego 1 w Puławach, w którym zlokalizowane będzie rozbudowane laboratorium tworzyw biodegradowalnych. ZAMAWIAJĄCY: GMINA MIASTO PUŁAWY LOKALIZACJA: NAZWA OPRACOWANIA: FAZA PROJEKTU: PUŁAWSKI PARK NAUKOWO-TECHNOLOGICZNY UL. MOŚCICKIEGO 1, PUŁAWY ARCHITEKTURA / KONSTRUKCJA PROJEKT WYKONAWCZY BRANŻA: ARCHITEKTURA NR DOKUMENTU: A-1 ZESPÓŁ PROJEKTOWY: BRANŻA IMIĘ I NAZWISKO NR UPR. DATA PODPIS ARCHITEKTURA arch. Katarzyna Święcicka - Brzozowska 175/Lb/98 08/2014 KONSTRUKCJA mgr inż. Ryszard Skwarek 2473/Lb/85 08/2014

2 OŚWIADCZENIE z dnia Zgodnie z art. 20 ust.4 ustawy z dnia r. Prawo budowlane (tekst jednolity Dz.U. z 2013r poz.1409, z późniejszymi zmianami) oświadczamy, że niniejszy projekt budowlano-wykonawczy w branży architektonicznokonstrukcyjnej robót budowlanych dostosowujących wskazane pomieszczenia nr A-0.21, A-0.22, A-1.17 w Puławskim Parku Naukowo-Technologicznym przy ul. Mościckiego 1 w Puławach na potrzeby laboratorium tworzyw biodegradowalnych jest kompletny z punktu widzenia celu, jakiemu ma służyć i został wykonany zgodnie z przepisami i normami oraz zasadami wiedzy technicznej obowiązującymi na dzień złożenia dokumentacji. (Inwestor : Gmina Miasto Puławy, ul. Lubelska 5, Puławy) Branża Projektant Podpis, data Architektura mgr inż.arch. Katarzyna Święcicka-Brzozowska upr. nr 175/Lb/98 Konstrukcja mgr inż. Ryszard Skwarek upr. nr 2473 /Lb/85

3 ZAWARTOŚĆ OPRACOWANIA Strona 1 Strona tytułowa z oświadczeniem o zgodności i kompletności projektu. 2 Zawartość opracowania 3-9 Część opisowa. Opis techniczny Część rysunkowa Rys. nr 1 Rzut parteru pom. nr A-0.21 i A-0.22 skala 1:50 Rys. nr 2 Przekrój A-A pom. nr A-0.21 skala 1:50 Rys. nr 3 Detal nadproża NS pom. nr A-0.21 i A-0.22 skala 1:10 Rys. nr 4 Rzut piętra pom. nr A-1.17 skala 1:50 Rys. nr 5 Przekrój B-B pom. nr A-1.17 skala 1:50 Rys. nr 6 Rzut pom. nr A umeblowanie skala 1:50 Rys. nr 7 Zestawienie stolarki pom. nr A-1.17 skala 1:50 16 / 1-8 Załączniki: Kopie uprawnień i zaświadczeń o przynależności do Izb Zawodowych Projektantów i Sprawdzających

4 4.1. O P I S T E C H N I C Z N Y 1. Ustalenia ogólne Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlano-wykonawczy w branży architektonicznokonstrukcyjnej będący częścią kompletu dokumentacji projektowej dotyczącej robót budowlanych dostosowujących wskazane pomieszczenia nr: A-0.21, A-0.22, A-1.17 w Puławskim Parku Naukowo-Technologicznym przy ul. Mościckiego 1 w Puławach na potrzeby laboratorium tworzyw biodegradowalnych Cel i podstawa opracowania. Celem opracowania jest dostosowanie i oddanie do użytkowania wskazanych w/w pomieszczeń na podstawie kompletu projektów wykonawczych, a w wypadku gdy będzie to konieczne, zgłoszenie w imieniu Zamawiającego w Starostwie Powiatowym w Puławach o zamiarze rozpoczęcia robót budowlanych nie wymagających pozwolenia na budowę, a w przypadku, jeżeli uzyskanie pozwolenia na budowę będzie konieczne zgodnie z obowiązującymi przepisami, uzyskanie ostatecznego pozwolenia na budowę. Kody CPV dla niniejszego zamówienia: : usługi projektowania architektonicznego : usługi inżynieryjne w zakresie projektowania Podstawa opracowania: zlecenie inwestora dokumentacja projektowa obiektu inwentaryzacja i oględziny miejsca inwestycji obowiązujące normy i przepisy prawa budowlanego.

5 1.3. Adres inwestycji. Puławski Park Naukowo-Technologiczny, ul. Mościckiego 1 w Puławach 1.4. Inwestor. Gmina Miasto Puławy z siedzibą: ul. Lubelska 5, Puławy 1.5. Informacje dotyczące istniejącego budynku PPNT: Budynek Puławskiego Parku Naukowo Technologicznego wraz z infrastrukturą techniczną oraz wyposażeniem: Budynek o konstrukcji żelbetowej szkieletowo płytowej. Budynek 2 kondygnacyjny, rok budowy Powierzchnia użytkowa 9 454,10 m 2 i Kubatura ,0 m 3 Istniejące instalacje wewn.: wod kan, wentylacja, klimatyzacja, c.o., instalacja elektryczna i nisko prądowa, instalacja teletechniczna i światłowodowa, serwery i sprzętem komputerowym wraz z oprogramowaniem, system SUG i system wczesnej detekcji pożaru, system wzmocnienia sygnału GSM, urządzenia aktywne i system VOIP wraz z okablowaniem strukturalnym. Obiekt składa się z trzech budynków (segmentów) połączonych łącznikiem: Budynek A Centrum Technologiczne, Budynek B Centrum Przedsiębiorczości, Budynek C Inkubator Technologiczny Opis wskazanych pomieszczeń (w zakresie opracowania) Istniejące wskazane dla inwestycji pomieszczenia PPNT, w których zlokalizowane będzie laboratorium tworzyw biodegradowalnych znajdują się budynku A Centrum Technologicznego. Są to pomieszczenia : A-0.21, A-0.22 zlokalizowane na parterze budynku oraz pomieszczenie A-1.17 znajdujące się na I piętrze budynku.

6 Pom. nr A A Hala produkcyjna Nazwa pomieszczenia (funkcja) w której instalowane będą urządzenia do przetwórstwa tworzyw sztucznych. Wysokość pomieszczenia = 3,5 m do sufitu podwieszanego. Hala produkcyjna P. użytkowa m² 93,14 m 2 Bez zmian 129,32 m 2 W chwili obecnej w pomieszczeniu funkcjonuje laboratorium tworzyw biodegradowalnych, prowadzone przez Instytut Nowych Syntez Chemicznych. Znajduje się w nim linia granulacyjna wraz w wyposażeniem towarzyszącym. Wysokość pomieszczenia = 8,4 m do sufitu stałego. Bez zmian A Pomieszczenie laboratoryjno-biurowe. Obecnie: 70,02 m 2 Projektowane jest wydzielenie z całego pomieszczenia komory klimatycznej ozn. A-1.17b. Pozostała część to pomieszczenie o funkcji biurowej ozn. A-1.17a. Wysokość pomieszczenia = 3,48 m do sufitu podwieszanego. Po podziale: 1.17a - 44,15m b - 24,20m 2 Razem: 68,35m2

7 2. Rozwiązania techniczno-materiałowe i zakres planowanych robót budowlanych Planowane w obiekcie prace nie ingerują w istniejącą konstrukcję budynku, nie zmieniają istniejących schematów konstrukcyjnych i nie wpływają na zmianę jego parametrów technicznych (powierzchnie, kubatura, wymiary wewnętrzne), ani na sposób zagospodarowania terenu wokół obiektu PPNT. Pomieszczenie A-0,21 Hala produkcyjna parter 1- Wykucie w ścianie istniejącej murowanej z bloczków wapienno-piaskowych typu Silka grub. 18cm i obustronnie tynkowanych przejścia pomiędzy pomieszczeniem A-0,22 i A- 0,21 (rysunek nr 2 i 3). Wymiary przejścia: 2,25 m szerokość, 2,7 m wysokość. Przed wykuciem konieczna jest instalacja podciągu. Projektowany podciąg stalowy NS składający się z 2 kątowników nierównoramiennych 160x80x10 połączonych ze sobą 5 śrubami M12 w odstępach co 61-62cm. Pod nakrętki stosować podkładki. Przed montażem kątowników należy skuć istniejący tynk w obszarze proj. nadproża i wyciąć obustronnie bruzdę pod stopkę kątownika. Kątowniki owinąć z zewnątrz siatką stalową Rabitza. Kątowniki muszą być montowane z obustronnym zakładem na ścianie co najmniej 20cm poza obszarem projektowanego wykucia i ułożone na poduszce betonowej B15 grub. min. 8cm. 2- Glify powstałe po wykuciu otworu zagruntować i otynkować tynkiem gipsowym na gładko oraz pomalować farbą silikonową na kol. biały. 3- W celu zabezpieczenia brzegów otworu przed obiciem należy wstawić ościeżnicę drewnianą skrzynkową dopasowaną do grubości istniejącej ściany. Ościeżnica z płyt MDF twardych grub. 22mm. 4- Wykucie/przewiercenie niewielkiego otworu w ścianie murowanej z bloczków wapiennopiaskowych typu Silka grub. 18cm, w celu połączenia rur zamkniętego obiegu wody (połączenie istniejącego i nowego obiegu wody), tynkowanie w miejscu wykucia tynkiem gipsowym na gładko oraz pomalowanie farbą silikonową na kolor biały.

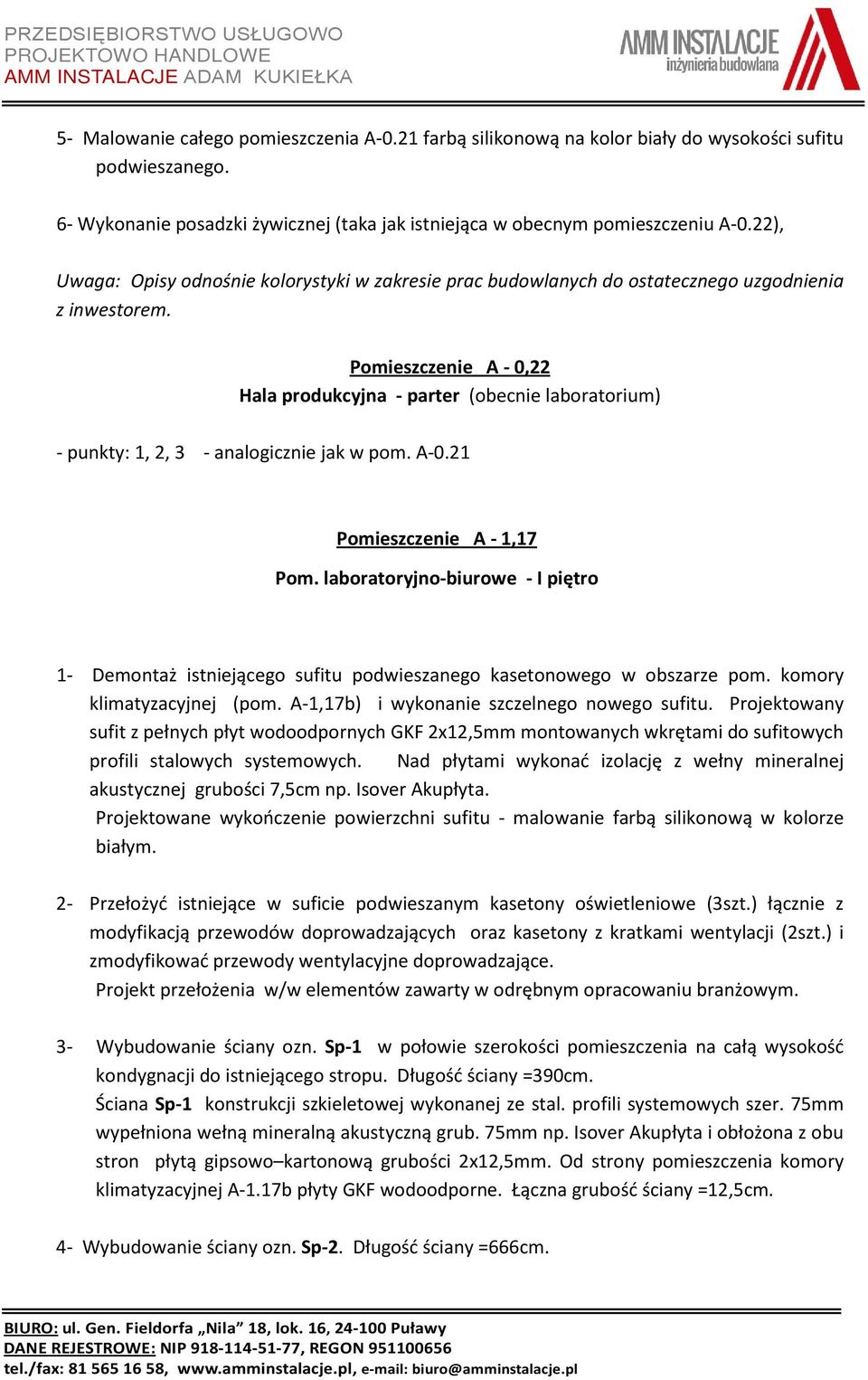

8 5- Malowanie całego pomieszczenia A-0.21 farbą silikonową na kolor biały do wysokości sufitu podwieszanego. 6- Wykonanie posadzki żywicznej (taka jak istniejąca w obecnym pomieszczeniu A-0.22), Uwaga: Opisy odnośnie kolorystyki w zakresie prac budowlanych do ostatecznego uzgodnienia z inwestorem. Pomieszczenie A - 0,22 Hala produkcyjna - parter (obecnie laboratorium) - punkty: 1, 2, 3 - analogicznie jak w pom. A-0.21 Pomieszczenie A - 1,17 Pom. laboratoryjno-biurowe - I piętro 1- Demontaż istniejącego sufitu podwieszanego kasetonowego w obszarze pom. komory klimatyzacyjnej (pom. A-1,17b) i wykonanie szczelnego nowego sufitu. Projektowany sufit z pełnych płyt wodoodpornych GKF 2x12,5mm montowanych wkrętami do sufitowych profili stalowych systemowych. Nad płytami wykonać izolację z wełny mineralnej akustycznej grubości 7,5cm np. Isover Akupłyta. Projektowane wykończenie powierzchni sufitu - malowanie farbą silikonową w kolorze białym. 2- Przełożyć istniejące w suficie podwieszanym kasetony oświetleniowe (3szt.) łącznie z modyfikacją przewodów doprowadzających oraz kasetony z kratkami wentylacji (2szt.) i zmodyfikować przewody wentylacyjne doprowadzające. Projekt przełożenia w/w elementów zawarty w odrębnym opracowaniu branżowym. 3- Wybudowanie ściany ozn. Sp-1 w połowie szerokości pomieszczenia na całą wysokość kondygnacji do istniejącego stropu. Długość ściany =390cm. Ściana Sp-1 konstrukcji szkieletowej wykonanej ze stal. profili systemowych szer. 75mm wypełniona wełną mineralną akustyczną grub. 75mm np. Isover Akupłyta i obłożona z obu stron płytą gipsowo kartonową grubości 2x12,5mm. Od strony pomieszczenia komory klimatyzacyjnej A-1.17b płyty GKF wodoodporne. Łączna grubość ściany =12,5cm. 4- Wybudowanie ściany ozn. Sp-2. Długość ściany =666cm.

9 Ściana Sp-2 do wysokości górnej krawędzi ościeżnicy drzwi (215cm) wykonana jak ściana Sp-1, powyżej do wysokości istniejącego w pom. A-1.17a sufitu podwieszanego zaprojektowano naświetle o wymiarach: szerokość - 644cm, wysokość 133cm. Nad naświetlem do istniejącego stropu nad piętrem budynku wykonać ścianę jak Sp-1 bez wykończenia (malowania). Okna w naświetlu montowane razem z oszkleniem ściany Sp-3 w rozwiązaniu systemowym konstrukcji aluminiowej. Szklenie zestawem szklanym termoizolacyjnym 2- komorowym. Do wykończenia narożników zastosować odpowiednie profile wykończeniowe systemowe. 5- Wybudowanie ściany ozn. Sp-3 na pełną wysokość kondygnacji i o długości 347,5cm. Ściana do wysokości 80cm od posadzki montowana z płyty warstwowej poliuretanowej o grubości 100 mm bez przetłoczek. Powyżej oszklenie do wysokości projektowanego sufitu podwieszanego. Nad oszkleniem wykonać ścianę jak Sp-1 bez wykończenia (malowania). Wymagania dotyczące konstrukcji ściany Sp-3: Wymagana gładkość powierzchni płyty. Gładkość wyrażona chropowatością Ra nie może być większa niż 0,68 mikrometra. Montaż ściany łącznie z projektowanymi w niej oknami i drzwiami. Drzwi i okna w rozwiązaniu systemowym konstrukcji aluminiowej. Szklenie okien i drzwi zestawem szklanym izotermicznym 2-komorowym. Do wykończenia narożników zastosować odpowiednie profile wykończeniowe systemowe. Drzwi otwierające się pod kątem półpełnym 180, strona otwarcia -lewe. Wymiary drzwi w świetle otworu w ścianie: szerokość - 1,10 m wysokość - 2,15 m Wymiary drzwi w świetle ościeżnicy : szerokość 0,96 m wysokość - 2,08 m System zamykania drzwi na klucz należy zamontować kompatybilny z istniejącym systemem w PPNT. 6- Wykonanie w obu pomieszczeniach posadzki typu Tarket iq Eminent NCS 3010-G10Y (089). 7- Wykończenie powierzchni ścian i sufitu. - W pom. biurowym A-1,17a i korytarzyku nawierzchnia ścienna typu tarket Wallgard NCS S 0500 N ( ) do wysokości 2 metrów. Powyżej tarketu ściana malowana farbą silikonową w kolorze białym. - W komorze klimatyzacyjnej A-1,17b nawierzchnia tarket

10 Wallgard NCS S 0500 N ( ) na całej wysokości pomieszczenia, do sufiu podwieszanego. Wykończenie sufitu w komorze - malowanie farbą silikonową w kolorze białym. Uwaga: opisy odnośnie kolorystyki i użytych materiałów w zakresie prac budowlanych do ostatecznego uzgodnienia z inwestorem. 3. Rozwiązania techniczno-materiałowe i zakres planowanych robót instalacyjnych. Są zawarte dla każdego rodzaju instalacji w odrębnych opracowaniach branżowych. Opracował: Projektant - Architektura Projektant - Konstrukcja mgr inż.arch. mgr inż. Ryszard Skwarek Katarzyna Święcicka-Brzozowska upr. nr 2473 /Lb/85 upr. nr 175/Lb/98
