1 Konwersje kotłów opalanych biomasą na OZE Forum Technologii w Energetyce - Spalanie Biomasy Bełchatów października 2011 Roman Szerszeń

2 Metso jest globalnym dostawcą zrównoważonych technologii i usług Nasi klienci działają w następujących gałęziach przemysłu : - Wydobycie - Budownictwo - Energetyka - Ropa naftowa i gaz - Recykling - Papier i celuloza Metso zatrudnia ok. 28,500 pracowników w ponad 50 krajach Sprzedaż netto w 2010 EUR 5.6 billionów Firma notowana na giełdzie NASDAQ OMX Helsinki Ltd

gaz - Recykling - Papier i celuloza Metso zatrudnia ok.

3 Metso dzieli się na trzy linie biznesowestrategic focus of our businesses Mining and Construction Technology Wykorzystanie możliwości rynkowych, usługi serwisowe Energy and Environmental Technology Interesujący wzrost branży i możliwości rozwoju Paper and Fiber Technology Mocna obecność nowych rynkach i rozwój usług serwisowych Inicjatywy strategiczne Metso Proces ciągłego mapowania i poprawy realizacji wewnątrz Metso EET General Presentation 2009

branży i możliwości rozwoju Paper and Fiber Technology Mocna obecność nowych rynkach i rozwój usług serwisowych

4 Energy and Environmental Technology Nasza oferta Business line Główne produkty Nazwy handl. Klienci Automation Rozwiązania automatyki dla przemysłu Analizatory specjalistyczne Usługi serwisowe przedłużające żywotność urządzeń Zawory regulacyjne automatyczne i ręczne Inteligentne systemy monitorujące metsodna Kajaani Neles Jamesbury PaperIQ Ropa naftowa i gaz Celuloza i papier Producenci energii Gazownictwo Paliwa alternatywne Przemysł chemiczny Power Rozwiązania dla energetyki zawodowej Rozwiązania dla elektrociepłowni Systemy odzysku chemikaliów Systemy ochrony środowiska Usługi serwisowe HYBEX CYMIX RECOX EVAPS Energetyka Przemysł przetwórczy Przemysł celulozowo papierniczy Recycling Rozwiązania pod klucz do rozdrabniania Rozwiązania dla odpylania Kruszarki, nożyce, Kompletne rozwiązania i usługi serwisowe Lindemann Texas Shredder Recykling złomu Recykling odpadów Przemysł samochodowy Hutnictwo EET General Presentation 2009

monitorujące metsodna Kajaani Neles Jamesbury PaperIQ Ropa naftowa i gaz Celuloza i papier Producenci energii Gazownictwo Paliwa alternatywne Przemysł chemiczny Power Rozwiązania dla energetyki

5 Produkty Power business line Kotły - Kotły fluidalne BFB i CFB dla spalania biomasy, paliw z recyklingu i węgla - Modularne elektrownie i ciepłownie biomasowe - Kotły olejowe, gazowe - Kotły sodowe Systemy wyparek - Wyparki dla koncentracji ługu czarnego Systemy ochrony środowiska - Systemy kontroli zanieczyszczenia powietrza dla energetyki i przemysłu celulozowopapierniczego Serwis - Przebudowy i modernizacje - Utrzymanie i konserwacja - Części zamienne i akcesoria - Serwis partnerski Nowe produkty i technologie - Zgazowanie biomasy i odpadów - LignoBoost dla usuwania lignin z ługu - AshLeach dla zmnieszenia ilości szkodliwych substancji chemicznych w popiołach lotnych

energetyki i przemysłu celulozowopapierniczego Serwis - Przebudowy i modernizacje - Utrzymanie i konserwacja - Części zamienne i akcesoria - Serwis partnerski Nowe

6 INTERNAL Energia ze spalania biomasy jest traktowana jako neutralna jeśli chodzi o powstawanie CO Bioenergy solutions

7 Produkty Metso dla produkcji energii z biomasy INTERNAL Hybex Cymic Filtry workowe ESP Rozdrabnianie biomasy metsodna CR GASCON EET strategy workshop May 20, 2010 Valves

8 INTERNAL Metso jest pro-aktywne w rozwoju nowych technologii -Następna generacja urządzeń Zgazowywanie Pyroliza Toryfikacja EET strategy workshop May 20, 2010

9 Kotły fluidalne ze złożem stacjonarnym BFB i konwersje BFB

10 Technologia spalania w kotle BFB W kotle fluidalnym ze złożem stacjonarnym (BFB) spalanie zachodzi nad złożem składającym się z piasku, paliwa i popiołu. Złoże ma konsystencję płynną dzięki skierowanemu ku górze przepływowi powietrza. Przepływ i prędkość powietrza oraz wielkość cząstek paliwa i piasku złoża są tak dobrane, aby zapewnić intensywne mieszanie się powietrza i paliwa przy zapewnieniu utrzymania piasku na dnie komory paleniskowej.

Złoże ma konsystencję płynną dzięki skierowanemu ku górze przepływowi powietrza.

11 Zalety kotła HYBEX Elastyczność w stosowaniu paliw Wysoka niezawodność Niskie koszty utrzymania Wysoka sprawność Niskie emisje Niskie zużycie energii

12 Kocioł HYBEX Technologia stacjonarnego złoża fluidalnego BFB PGE Zespół Elektrowni Dolna Odra S.A. Szczecin, Poland Para 183 MW th 64 kg/s 70 bar 535 C Paliwa pozostałości leśne, wierzba, pelety ze słomy Rozruch 2011

Szczecin, Poland Para 183 MW th 64 kg/s 70 bar 535 C

13 Konwersje BFB Typowy zakres konwersji Zakres dostawy: Zastąpienie dolnej części komory paleniskowej złożem fluidalnym i modyfikacja cyrkulacji wody Wymiana systemu podawania paliwa Nowy system usuwania popiołu dennego Nowe palniki rozpałkowe Nowy wentylator i kanały powietrza fluidyzacyjnego Nowy wentylator recyrkulacji spalin i kanały spalin Modyfikacja powietrza dopalającego Modyfikacja systemu E&I Nowy system DCS Prace budowlane Modyfikacja systemu spalin Jaworzno

rozpałkowe Nowy wentylator i kanały powietrza fluidyzacyjnego Nowy wentylator recyrkulacji spalin i kanały spalin

14 Zalety konwersji na kocioł BFB Wysoka elastyczność paliwowa Wysoka niezawodność Niskie koszty utrzymania Łatwa eksploatacja Niskie emisje Wysoka sprawność Nakłady: Zazwyczaj 30-60% ceny nowej kotłowni

15 Wybrane konwersje na kotły BFB w Europie 2006 EC Bialystok Agro i biomasa leśna 2008 EC Saturn Kora, odpady leśne 2009 Kogeneracja SA Biomasa leśna i agro 2009 Martinska Teplarenska Zrębki drewniane 2010 Dalkia Łódź Agro i biomasa leśna 2011 EC Tychy Agro i biomasa leśna 2011 EC Białystok Agro i biomasa leśna Belki pow. fluid. w Świeciu Wnętrze paleniska w kotle w EC Białystok

drewniane 2010 Dalkia Łódź Agro i biomasa leśna 2011 EC Tychy Agro i biomasa leśna 2011 EC

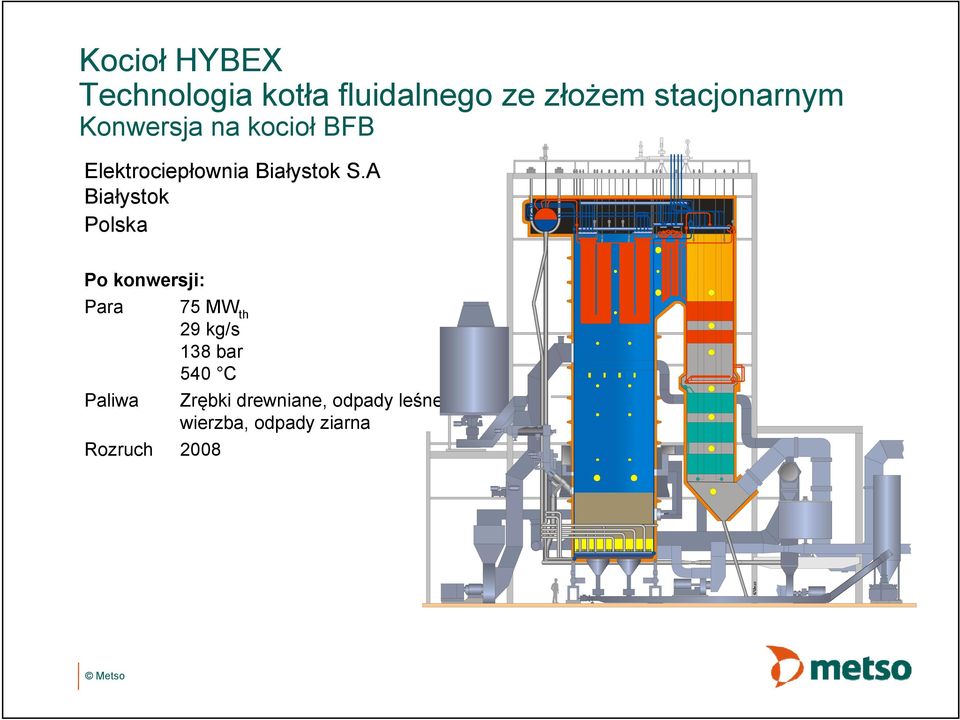

16 Kocioł HYBEX Technologia kotła fluidalnego ze złożem stacjonarnym Konwersja na kocioł BFB Elektrociepłownia Białystok S.A Białystok Polska Po konwersji: Para 75 MW th 29 kg/s 138 bar 540 C Paliwa Zrębki drewniane, odpady leśne, wierzba, odpady ziarna Rozruch 2008

A Białystok Polska Po konwersji: Para 75 MW th 29 kg/s 138 bar

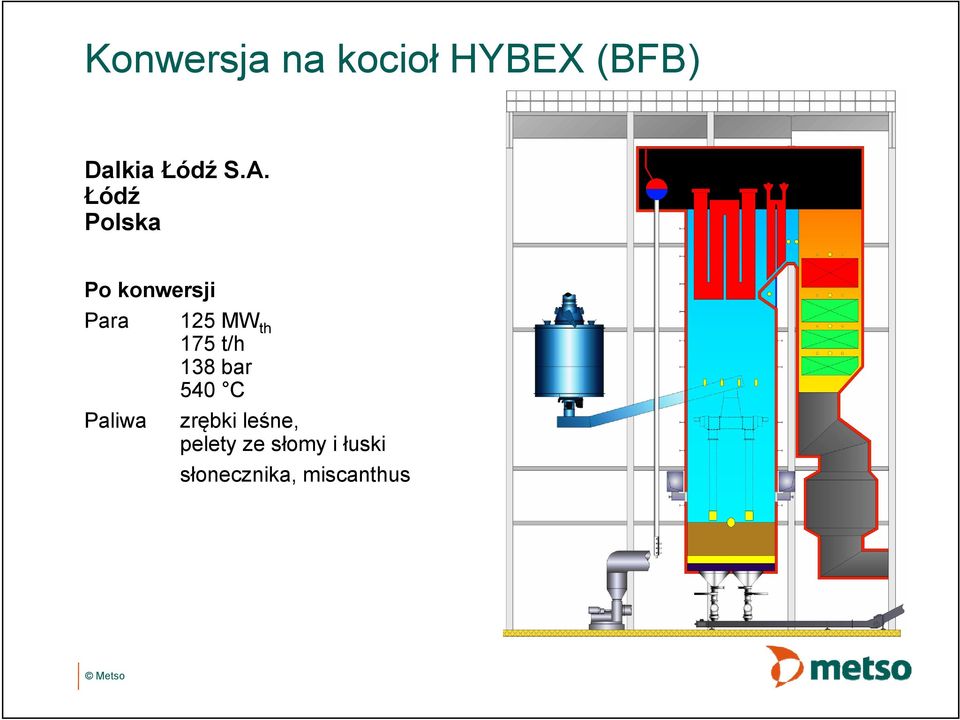

17 Konwersja na kocioł HYBEX (BFB) Dalkia Łódź S.A. Łódź Polska Po konwersji Para 125 MW th 175 t/h 138 bar 540 C Paliwa zrębki leśne, pelety ze słomy i łuski słonecznika, miscanthus

18 ZGAZOWANIE BIOMASY

19 Doświadczenie Metso w zgazowaniu biomasy Zgazowanie biomasy w Götaverken w latach 80 tych: Zgazowanie w złożu CFB spalanie uzyskanego gazu w piecu obrotowym wapiennym układ zgazowania w Värö w Szwecji pracuje od 20 lat, Zgazowanie węgla i biomasy w Tampella Power Zgazowanie w ciśnieniowym złożu fluidalnym 15 MW jednostka testowa pracująca w latach przetestowano system oczyszczania gazu Obecnie obie firmy są częścią Metso

20 lat, Zgazowanie węgla i biomasy w Tampella Power Zgazowanie w ciśnieniowym złożu fluidalnym 15 MW

20 20 Propozycja Metso: układ zgazowania biomasy i spalanie gazu w istniejącym kotle węglowym Relatywnie niski koszt inwestycji, ok. 1/3 podobnej wielkości elektrociepłowni na biomasę Krótki czas dostawy i zminimalizowane przerwy w produkcji energii Zintegrowany proces suszenia zapewnia elastyczność w zakresie stosowanych paliw Zachowanie pełnej wydajności węglowej ciągle jest możliwe 2 November 2011

1/3 podobnej wielkości elektrociepłowni na biomasę Krótki czas dostawy i zminimalizowane przerwy w

21 Zgazowanie biomasy i spalanie gazu w istniejącym kotle Łatwa modyfikacja kotła Krótki czas postoju elektrociepłowni Niskie nakłady inwestycyjne Date Author Title

22 Vaskiluoto - elektrociepłownia opalana węglem wvaasa W eksploatacji od 1982 Produkcja - Energia elektryczna 230 MWe - Energia cieplna 170 MWt Zużycie węgla 400, ,000 t/a Zapewnia około 90% zapotrzebowania na energię grzewczą dla regionu Vaasa 22 2 November 2011

23 Powody modernizacji EC Vaskiluoto 23 Zamiana węgla na różne rodzaje biomasy Redukcja emisji Wydajna i konkurencyjna produkcja energii elektrycznej i cieplnej 2 November 2011

24 Projekt zgazowania biomasy w elektrociepłowni Vaskiluodon Voima Oy 24 Zgazowanie umożliwia zastąpienie biomasą znacznych ilości węgla w istniejących dużych kotłach energetycznych 140 MW th zgazowywacz biomasy Spalanie gazu w istniejącym kotle węglowym o mocy 560 MW th Możliwość zastąpienia do 40 % węgla Redukcja emisji dwutlenku węgla do atmosfery o 230,000 ton rocznie 2 November 2011

25 Układ zgazowania biomasy w Vaskiluodon Voima 25 Uzyskany gaz Instrumentacja, elektryfikacja i automatyka Osuszona biomasa Wilgotna biomasa Odbiór biomasy i wstępne przygotowanie Suszarnia taśmowa Kuvo Zgazowywacz CFB 140 MW paliwo Istniejący węglowy kocioł pyłowy 2 November 2011

26 Suszenie biomasy: KUVO - suszarnia taśmowa Ujście powietrza i odparowanej wody Wlot wilgotnej biomasy Dopływ świeżego powietrza Gorąca woda albo para Wyjście suchej biomasy Function principle
