9 PL WSTĘP: Kolektor płaski jest zgodny z normą EN Instalacja kolektora musi zostać przeprowadzona z uwzględnieniem obowiązujących norm, według instrukcji producenta i przez wykwalifikowany personel, tzn. taki, który posiada wiedzę techniczną w zakresie instalacji, jak przewidziano przez Prawo i obowiązujące rozporządzenia. W celu uzyskania gwarancji na produkt wymagany jest odbiór instalacji przez serwis fabryczny WATT, bądź przez AUTORYZOWANYCH INSTALAT ORÓW WATT (lista instalatorów dostępna na stronie dotyczy kraju. Wszystkie komponenty niezbędne do podłączenia hydraulicznego, umocowania na dachu, umocowania na ziemi i do napełnienia instalacji są dostępne w katalogu WATT oraz w sklepie inte r- netowym na stronie ŚRODKI OSTROŻNOŚCI DOTYCZĄCE INST A- LACJI: - Przed uruchomieniem systemu, kolektor słoneczny musi zostać przykryty aby ochronić absorber od przegrzania a operatora od ewentualnych oparzeń. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest zamontowany i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora słonecznego. - Kolektor może zostać ustawiony w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania konstrukcji. W żadnym wypadku kolektor nie może zostać ustawiony częścią szklaną do dołu gdyż może to spowodować uszkodzenie elementu szklanego oraz w specyficznych warunkach prowadzi to zalania wnętrza kolektora. Kolektory powinny być zainstalowane pod kątem nie mniejszym niż 30 stopni - Zwrócić uwagę na to, aby nie naciągać na d- miernie złączek przy króćcach, aby uniknąć uszkodzenia użyj klucz kontrującego przy dokręcaniu złączek zapobiegniesz w ten sposób uszkodzeniu części wewnętrznej kolektora. - Ponadto, podczas pracy przy kolektorze korzystać z rękawic ochronnych i unikać przenoszenia kolektora łapiąc za złączki lub przewody. UWAGA: obowiązkowe jest korzystanie z płynu mrozoochronnego dostarczonego przez producenta. W przypadku błędów w instalacji, pracy, konserwacji, spowodowanych nieuwzględni e- niem obowiązujących przepisów technicznych, norm lub wskazówek zawartych w powyższej instrukcji (dostarczonej przez producenta), wykluczona zostaje jakakolwiek odpowiedzialność kontraktowa i pozakontraktowa prod u- centa z powodu ewentualnych szkód i gaśnie gwarancja dotycząca urządzenia. W celu zapewnienia ochrony odgromowej systemu solarnego należy zapoznać się z normą zasady ogólne (IEC : 1990; poprawione) Zabezpieczenie przed przepięciem - należy uziemić obieg solarny w celu wyrównania różnicy potencjałów i ochrony przepięciowej. Zaleca się średnicę rury głównej 22 przy montażu 5 kolektorów w jednej sekcji. (zalecany przepływ na jeden kolektor 2l/min) ENG INTRODUCTION: Flat collector complies with EN Installation of the collector has to be carried so that all the standards in force are observed while following the manufacturer s instructions. The installation must be performed by a qualified personnel i.e. a personnel of necessary technical competence in collector installation as envisaged by law and regulations in force. In order for the product to be covered by a warranty the installation has to be approved by a factory service personnel of WATT or A U- THORIZED INSTALLERS OF WATT (for the list of installers see - applicable in Poland only All components necessary to make a hydraulic connection, mount the collector on a roof or ground and to fill the system are available in WATT catalogue and in the web store at PRECAUTIONS REGARDING THE INSTALL A- TION: - Before system start-up the solar collector must be covered to protect the absorber from overheating and to protect the operator from possible burns. The system can be filled only when the hydraulic system of the collector is installed and it must not be started up as long as there is a risk that the heat produced by the solar collector can be eliminated. - The collector can be installed according to the roof type (flat or sloping); alternatively it can be installed on an appropriate adjustable structure. By no means the collector can be installed with the glass part facing downwards as it may result in a damage to the glass component or, in specific conditions, flood the interior of the collector. Collectors should be installed so that the inclination angle is not less than 30 degrees. - Make sure that the pipe connectors are not excessively tightened to prevent damage; use counteracting wrench when tightening the connectors to avoid damage to the internal part of the collector. - Furthermore, use protective gloves when working on the connector and do not hold the collector by connectors or pipes when handling the connector. ATTENTION: It is compulsory to use frostproof liquid provided by the manufacturer. In case of wrong installation, operation, or maintenance resulting from non-compliance with the technical regulations, standards in force or instructions given in this manual (provided by the manufacturer) the manufacturer shall be released from any contractual and noncontractual liability for any damage whatsoever and the warranty for the equipment shall be null and void. In order to provide lighting protection solar system please refer to the standard general procedure (IEC :1990;corrected) Protection against overvoltage solar must be grounded in the order to offers the difference in potential and overvoltage protection. The 22 diameter of main pipe is recommended for assembly of 5 collectors in one section. (the flow recommended for one collector - 2l/min) DE EINLEITUNG: Der Flachkollektor erfüllt die Anforderungen der Norm EN Die Installation des Kollektors muss unter Berücksichtigung der geltenden Normen, gem. der Anweisung des Herstellers und durch qualifiziertes Personal, dh. solches, das über technisches durch die geltenden Rechtsvorschriften vorgeschriebenes Wissen im Bereich der Installation verfügt, durchgeführt werden. Zwecks Erlangung der Garantie für das Produkt ist die Abnahme durch den Fabrikkundendienst WATT, oder durch einen der VERTRAGSIN N- STALLATEURE WATT (Liste der Installateure finden sie unter: durchgeführt werden - *betrifft nur Polen Alle Komponenten zum hydraulischen A nschluss, Dachbefestigung, Bodenbefestigung und zur Befüllung der Installation notwendigen Produkte finden Sie im Katalog WATT, sowie im Internet - Shop unter SICHERHEITSMASSNAHMEN BEI DER IN- STALLATION: - Vor der Inbetriebnahme des Systems muss der Sonnenkollektor abgedeckt werden, damit der Absorber vor Überhitzung und der Bediener vor eventuellen Verb rennungen geschützt werden. Das System darf nur dann befüllt werden, wenn das hydraulische System des Kollektors befestigt ist und es darf solange nicht in Betrieb genommen werden, bis die Möglichkeit der Ausscheidung von Wärme besteht, die durch den Sonnenkollektor erzeugt wurde. - Der Kollektor kann je nach den Dachverhältnissen (flach oder geneigt) oder auf geeigneter, justierbarer Konstruktion aufgestellt werden. Auf keinen Fall darf der Kollektor mit dem Glasteil nach unten aufgestellt werden, weil es zur Beschädigung des Glasteils oder unter spezifischen Umständen zur Überschwemmung des Inneren des Kollektors führen kann. Der Winkel, in dem die Kollektoren installiert werden, soll nicht weniger als 30 Grad ausmachen; - Beachten Sie, dass die Nippel an Stutzen nicht überspannt werden, um Beschädigungen zu vermeiden einen Konterschlüssel beim Anziehen der Nippel verwenden, damit der innere Teil des Kollektors nicht beschädigt wird. - Darüber hinaus sind bei der Arbeit mit dem Kollektor Schutzhandschuhe zu tragen und beim Transport darf der Kollektor nicht an Nippel oder an Leitungen gehalten werden. ACHTUNG: Obligatorisch ist die Verwendung der durch den Hersteller gelieferten Frostschutzflüssigkeit. Bei Fehlern in der Installation, Arbeit, Wartung, die auf Grund der Nichtbeachtung der geltenden technischen Vo rschriften, Normen oder Hinweise der obigen Anweisung (durch den Hersteller geliefert) entstehen, ist jegliche vertragliche und außervertragliche Verantwortung für eventuelle Schäden ausg e- schlossen, es erlischt auch die Garantie für die Einrichtung. Um den Blitzschutz des Solarsystems zu versichern, sollen Sie sich mit der Norm allgemeine Grundsätze vertraut machen (IEC :1990; korrigiert). Der Schutz gegen Überspannung soll man die Solarzirkulation erden um die Potentialdifferenz und den Überspannungsschutz zu angleichen. Der 22 Durchmesser des Hauptrohrs ist vorschriftsmäßig, während der Montage von 5 Kollektoren in einem Abschnitt. (der vorschriftsmäßige Durchfluss für eineen Kollektor - 2 l/minute)

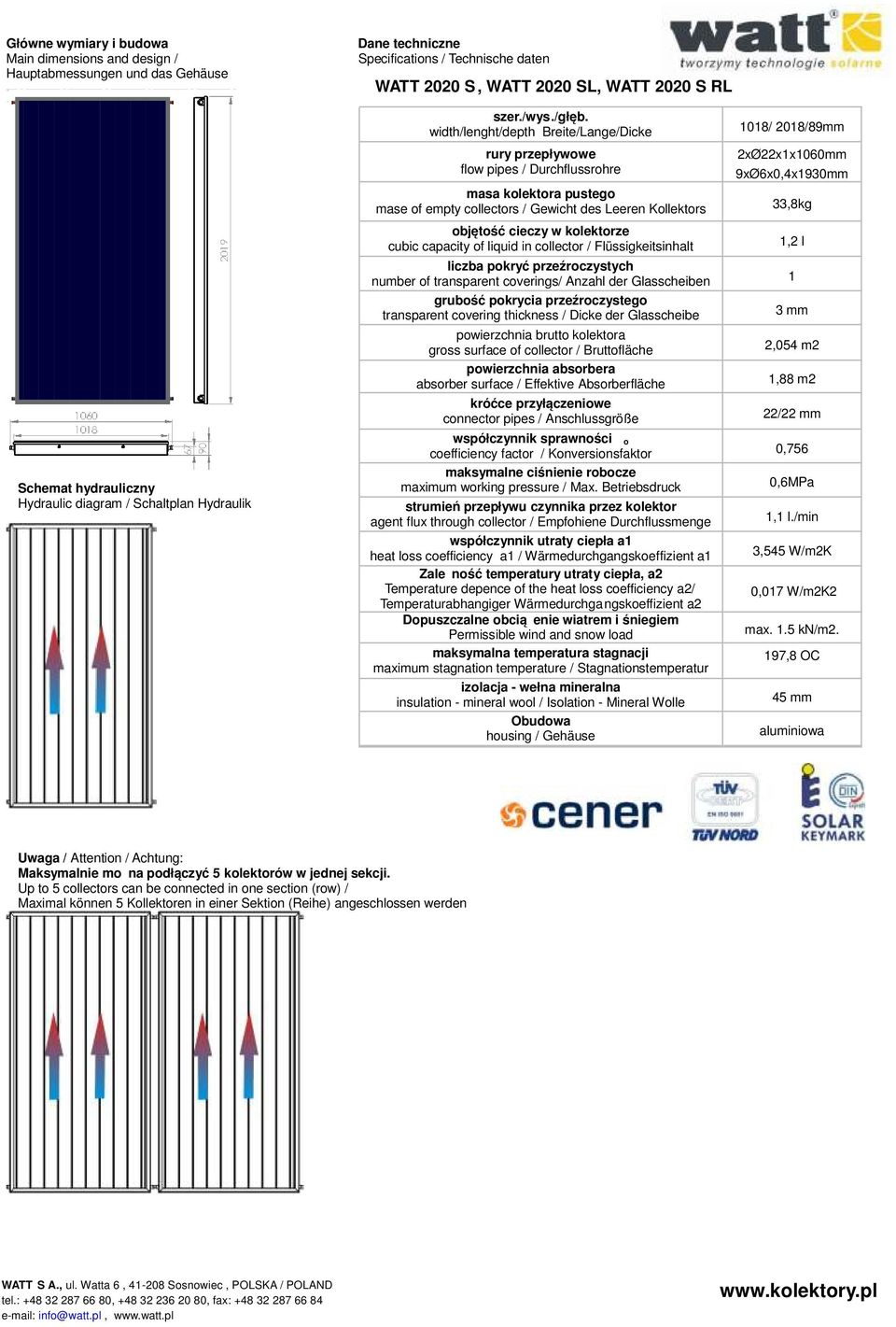

10 Główne wymiary i budowa Main dimensions and design / Hauptabmessungen und das Gehäuse Dane techniczne Specifications / Technische daten WATT 2020 S, WATT 2020 SL, WATT 2020 S RL szer./wys./głęb. width/lenght/depth Breite/Lange/Dicke rury przepływowe flow pipes / Durchflussrohre masa kolektora pustego mase of empty collectors / Gewicht des Leeren Kollektors objętość cieczy w kolektorze cubic capacity of liquid in collector / Flüssigkeitsinhalt 1018/ 2018/89mm 2xØ22x1x1060mm 9xØ6x0,4x1930mm 33,8kg liczba pokryć przeźroczystych number of transparent coverings/ Anzahl der Glasscheiben 1 grubość pokrycia przeźroczystego transparent covering thickness / Dicke der Glasscheibe powierzchnia brutto kolektora gross surface of collector / Bruttofläche powierzchnia absorbera absorber surface / Effektive Absorberfläche króćce przyłączeniowe connector pipes / Anschlussgröße 1,2 l 3 mm 2,054 m2 1,88 m2 22/22 mm Schemat hydrauliczny Hydraulic diagram / Schaltplan Hydraulik współczynnik sprawności η o coefficiency factor / Konversionsfaktor 0,756 maksymalne ciśnienie robocze maximum working pressure / Max. Betriebsdruck 0,6MPa strumień przepływu czynnika przez kolektor agent flux through collector / Empfohiene Durchflussmenge współczynnik utraty ciepła a1 heat loss coefficiency a1 / Wärmedurchgangskoeffizient a1 Zależność temperatury utraty ciepła, a2 Temperature depence of the heat loss coefficiency a2/ Temperaturabhangiger Wärmedurchgangskoeffizient a2 Dopuszczalne obciążenie wiatrem i śniegiem Permissible wind and snow load maksymalna temperatura stagnacji maximum stagnation temperature / Stagnationstemperatur izolacja - wełna mineralna insulation - mineral wool / Isolation - Mineral Wolle Obudowa housing / Gehäuse 1,1 l./min 3,545 W/m2K 0,017 W/m2K2 max. 1.5 kn/m2. 197,8 OC 45 mm aluminiowa Uwaga / Attention / Achtung: Maksymalnie można podłączyć 5 kolektorów w jednej sekcji. Up to 5 collectors can be connected in one section (row) / Maximal können 5 Kollektoren in einer Sektion (Reihe) angeschlossen werden WATT S A., ul. Watta 6, Sosnowiec, POLSKA / POLAND tel.: , , fax: info@watt.pl,

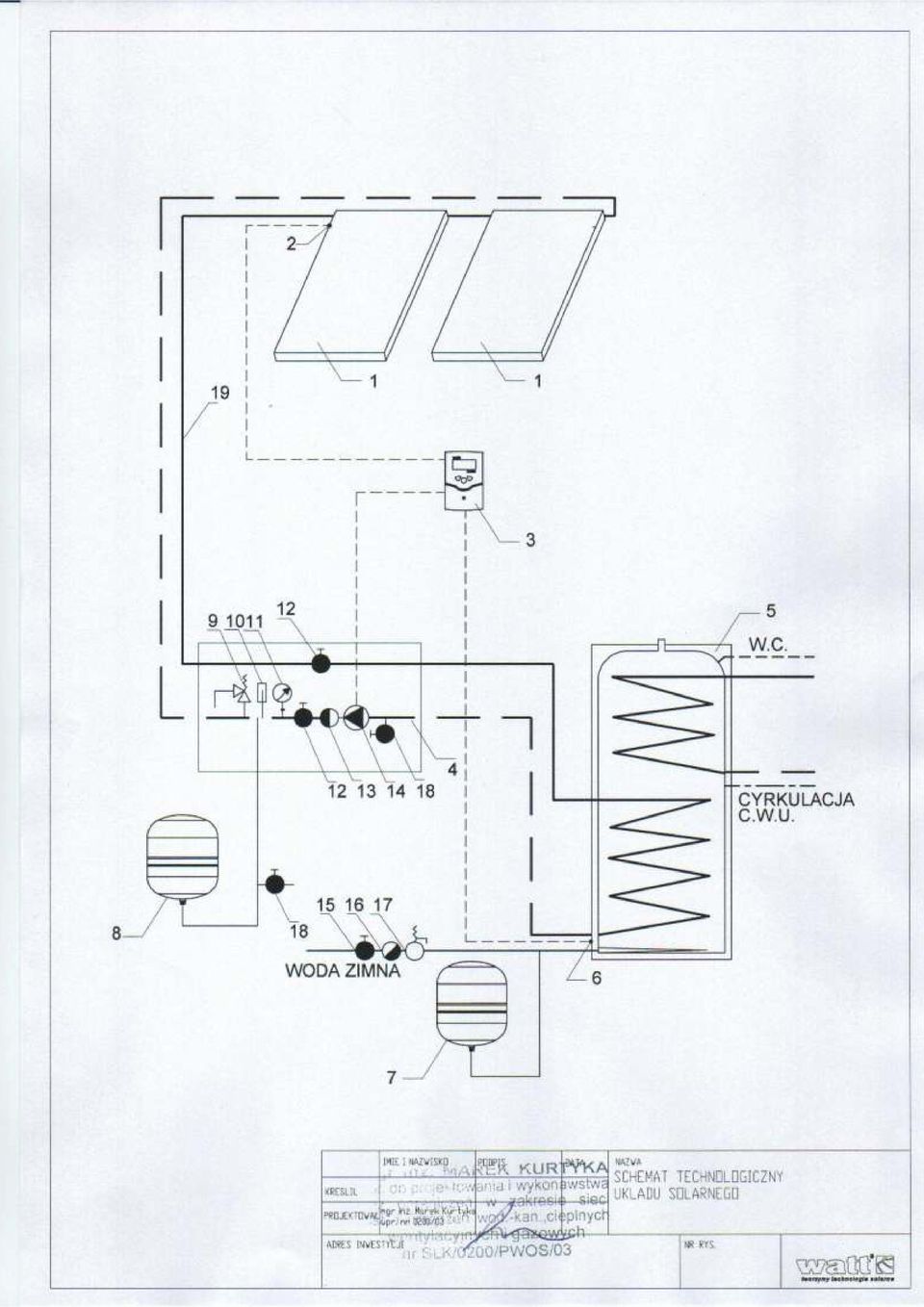

11

12 GetSolar Professional Symulacja solarna - Projekt informacja Nazwa cwu Lokalizacja POLSKA Na&sonecz. globalne 943,5 kwh/(m 2 rok) WATT 2020 S 4,1 m 2 Powierzchnia brutto 45,0 Pochyość 0,0 Azymut c.w.u. 10,47 kwh/dzień = 200 litrów/dzień z 55 C Zasobnik 200 litrów Energia elektryczna Wydajność 99% / 99% / 99% przy pracy w zimie / wiosną,jesienią / latem Wynik Zapotrzeb. ciepa C.W.U. ze stratami zasobnika 3927 kwh/rok Stopień pokrycia c.w.u. 33,7% Parametr Sprawność 36,4% Przeciętny roczny zysk kolektora 325 kwh/m 2 Powiązanie na powierzchnię brutto kolektora Zysk solarny c.w.u kwh/rok Ekobilans Oszczędność energii 1339 kwh/rok CO 2 - mniej 1071 kg/rok Wyniki obliczone zostay przez matematyczny model symulacji. Faktyczne zyski względnie oszczędności mogą się różnić na podstawie zmienności pogody, zapotrzebowania, zużycia i innych czynników. Powyższy schemat instalacji nie zastępuje technicznie wykwalifikowanego projektowania instalacji solarnych. Aby wynik symulacji by najbardziej wiarygodny nale ży dla każdej instalacji określić wszystkie parametry systemu. Odpowiedzialność za to spoczywa na projektancie, instalatorze albo waścicielu budynku. GetSolar ' 2009 Axel Horn :27:08 AM - Strona 1

13 GetSolar Professional Bilans energetyczny symulacji - Projekt: cwu Lokalizacja: POLSKA szer. geogr.: 52,2 Kolektor: 3,74 m 2 (2 Szt.) WATT 2020 S Charakterystyka: eta0 = 0,756 a1 = 3,545 W/(m 2. K) a2 = 0,0170 W/(m 2. K 2 ) [Solar Keymark] Pochyość: 45,0 Azymut: 0,0 Typ instalacji: Zasobnik solarny ciepej wody użytkowej Zasobnik: 200 litrów max. 85 C / min. 52 C Zapotrzeb. ciepa: 10,47 kwh/dzień = 200 litrów/dzień z 10 C na 55 C Miesiąc Zysk Napro- Energia Stopień Sprawsolarny mieniow. konwen. Pokrycia ność [kwh] [kwh] [kwh] [%] [%] Styczeń: Luty: Marzec: Kwiecień: Maj: Czerwiec: Lipiec: Sierpień: Wrzesień: Październik: Listopad: Grudzień: Suma: Przeciętny roczny zysk kolektora: 354 kwh/m2 100% 80% Sprawność Stopień pokrycia c.w.u. 60% 40% 20% Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Przekrój roczny GetSolar ' 2009 Axel Horn :27:08 AM - Strona 2

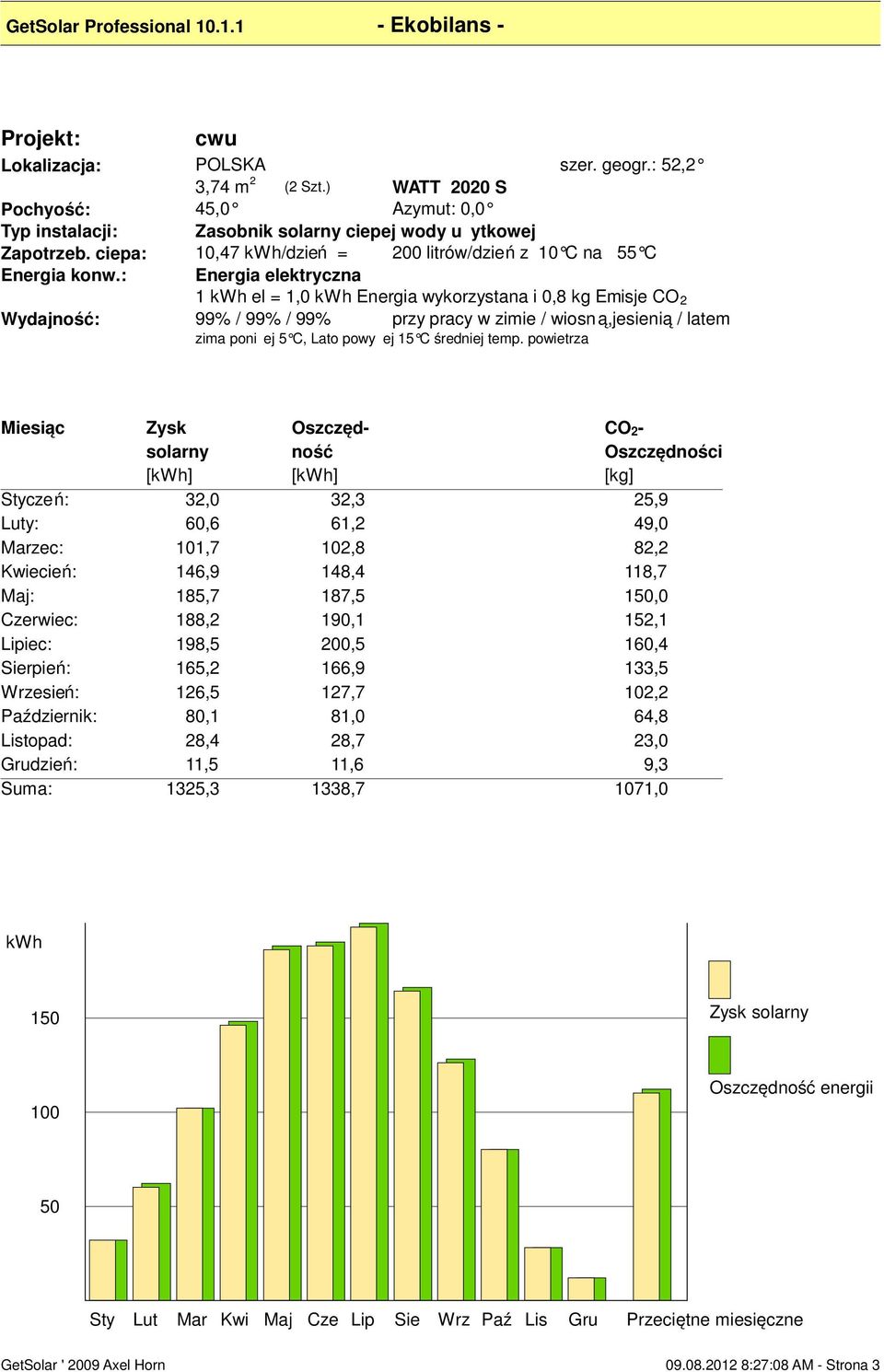

14 GetSolar Professional Ekobilans - Projekt: cwu Lokalizacja: POLSKA szer. geogr.: 52,2 3,74 m 2 (2 Szt.) WATT 2020 S Pochyość: 45,0 Azymut: 0,0 Typ instalacji: Zasobnik solarny ciepej wody użytkowej Zapotrzeb. ciepa: 10,47 kwh/dzień = 200 litrów/dzień z 10 C na 55 C Energia konw.: Energia elektryczna 1 kwh el = 1,0 kwh Energia wykorzystana i 0,8 kg Emisje CO 2 Wydajność: 99% / 99% / 99% przy pracy w zimie / wiosn ą,jesienią / latem zima poniżej 5 C, Lato powyżej 15 C średniej temp. powietrza Miesiąc Zysk Oszczęd- CO 2- solarny ność Oszczędności [kwh] [kwh] [kg] Styczeń: 32,0 32,3 25,9 Luty: 60,6 61,2 49,0 Marzec: 101,7 102,8 82,2 Kwiecień: 146,9 148,4 118,7 Maj: 185,7 187,5 150,0 Czerwiec: 188,2 190,1 152,1 Lipiec: 198,5 200,5 160,4 Sierpień: 165,2 166,9 133,5 Wrzesień: 126,5 127,7 102,2 Październik: 80,1 81,0 64,8 Listopad: 28,4 28,7 23,0 Grudzień: 11,5 11,6 9,3 Suma: 1325,3 1338,7 1071,0 kwh 150 Zysk solarny 100 Oszczędność energii 50 Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Przeciętne miesięczne GetSolar ' 2009 Axel Horn :27:08 AM - Strona 3
