1 Fototermiczne próżniowe kolektory słoneczne Prezentacja: Wojciech Wójcik Osiedlowa 1; Zamość k/bydgoszczy Tel.: Fax.:

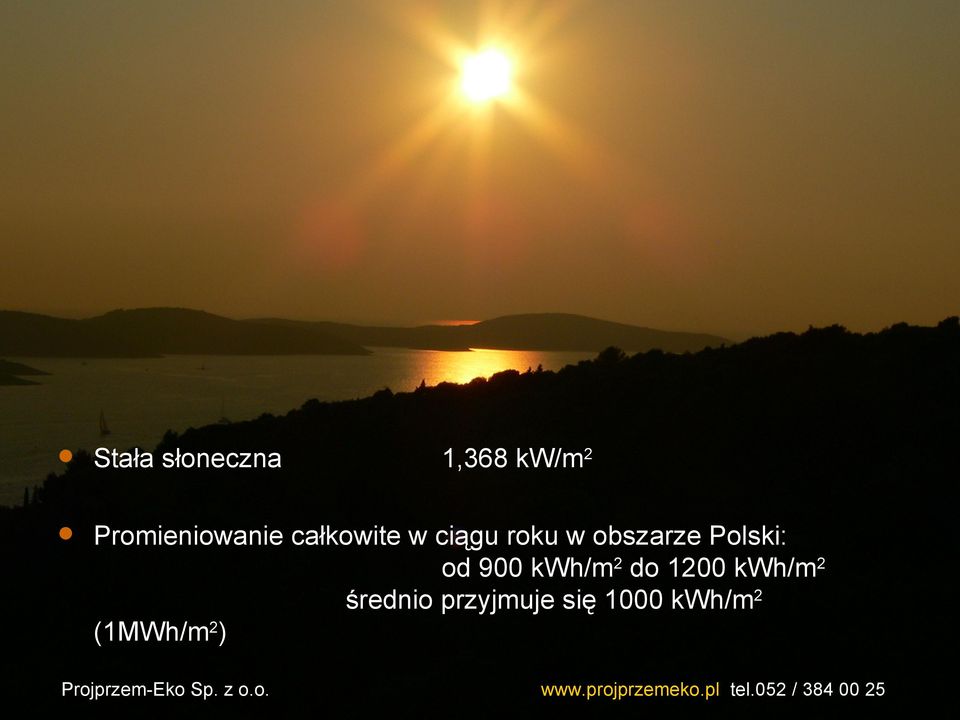

2 Stała słoneczna Promieniowanie całkowite w ciągu roku w obszarze Polski: od 900 kwh/m2 do 1200 kwh/m2 średnio przyjmuje się 1000 kwh/m2 (1MWh/m2) 1,368 kw/m2

3 2009 Koronowo, 19 listopada Historia rozwoju pozyskania energii słonecznej Bezpośrednie wykorzystywanie energii słonecznej: Suszenie ubrań po praniu; Suszenie zbiorów (trawy, zboża, grzyby itd..); Pośrednie wykorzystanie energii słonecznej: Beczka z wodą deszczową na działce; Kolektory płaskie z obiegami wodnymi; Kolektory płaskie z obiegami glikolowymi (o niższej niż woda temperaturze zamarzania); Kolektory próżniowe z rurami jednościanowymi; Kolektory próżniowe z rurami typu termos; Kolektory próżniowe z rurami typu termos w technologii Heat pipe

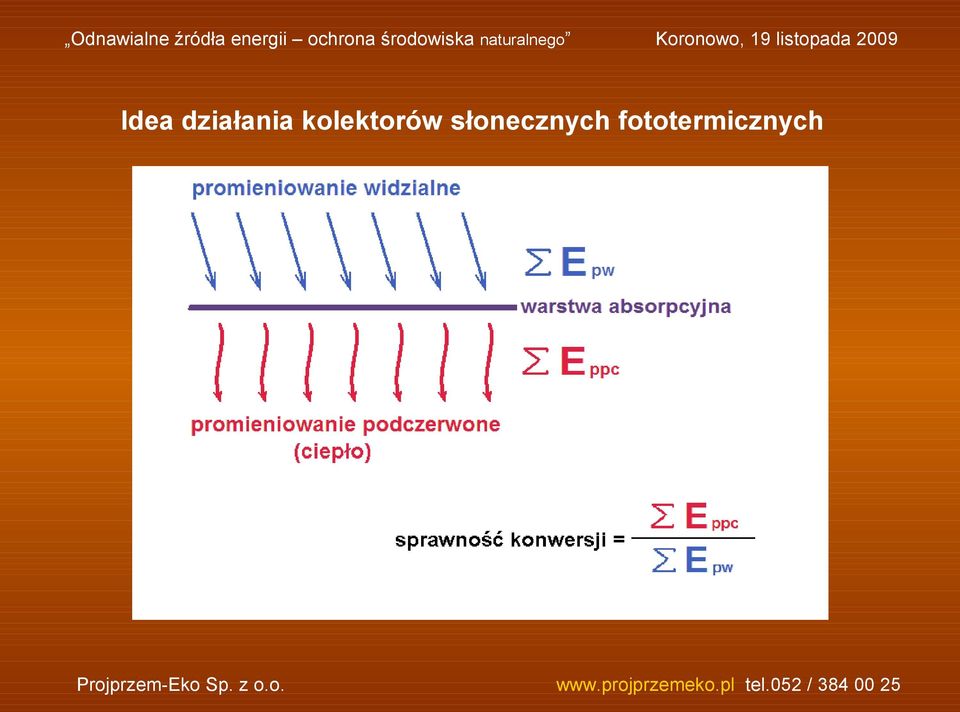

4 Idea działania kolektorów słonecznych fototermicznych

5 Budowa i działanie kolektora płaskiego

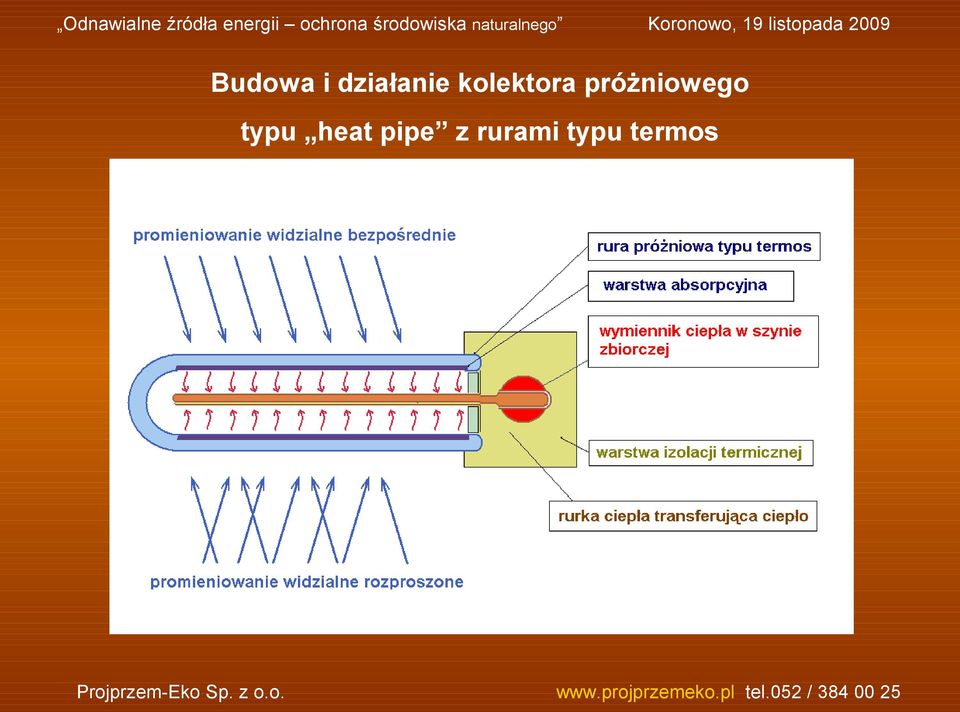

6 Budowa i działanie kolektora próżniowego typu heat pipe z rurami typu termos

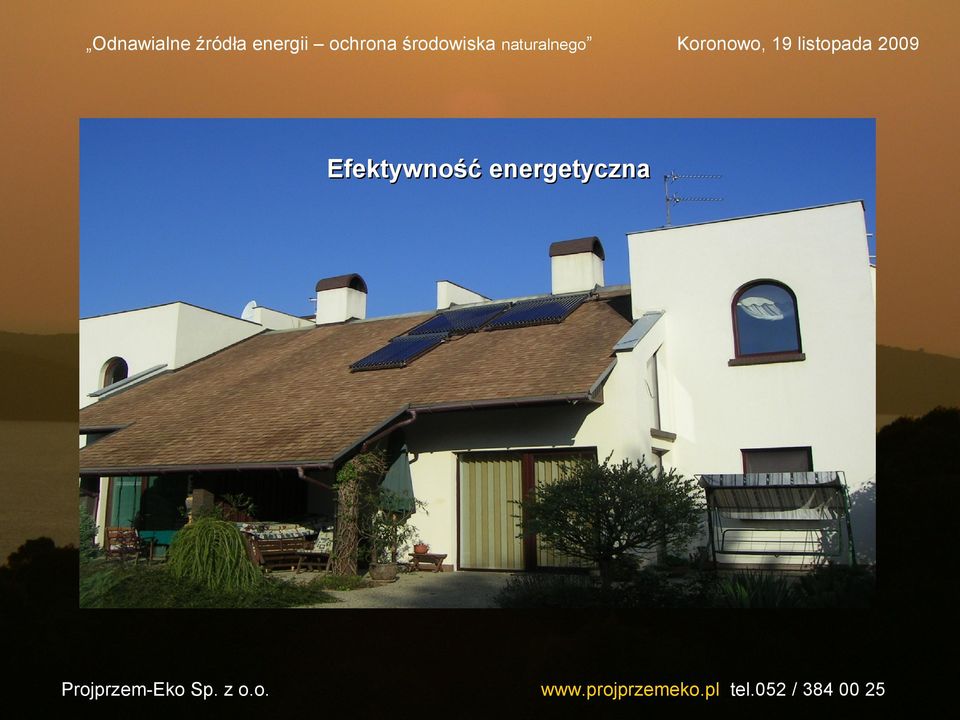

7 Efektywność energetyczna

8 Średnia roczna sprawność energetyczna kolektorów fototermicznych w polskich warunkach (klimat i nasłonecznienie) Kolektory próżniowe w zależności od konstrukcji 35 48% Kolektory płaskie 25 35% Wyniki uzyskane przy użyciu programu komputerowego GetSolar (Axel Horn, Niemcy) w oparciu o oficjalne dane techniczne kilkudziesięciu typów kolektorów i dla ustalonych warunków klimatycznych, położenia kolektorów i zapotrzebowania ciepła.

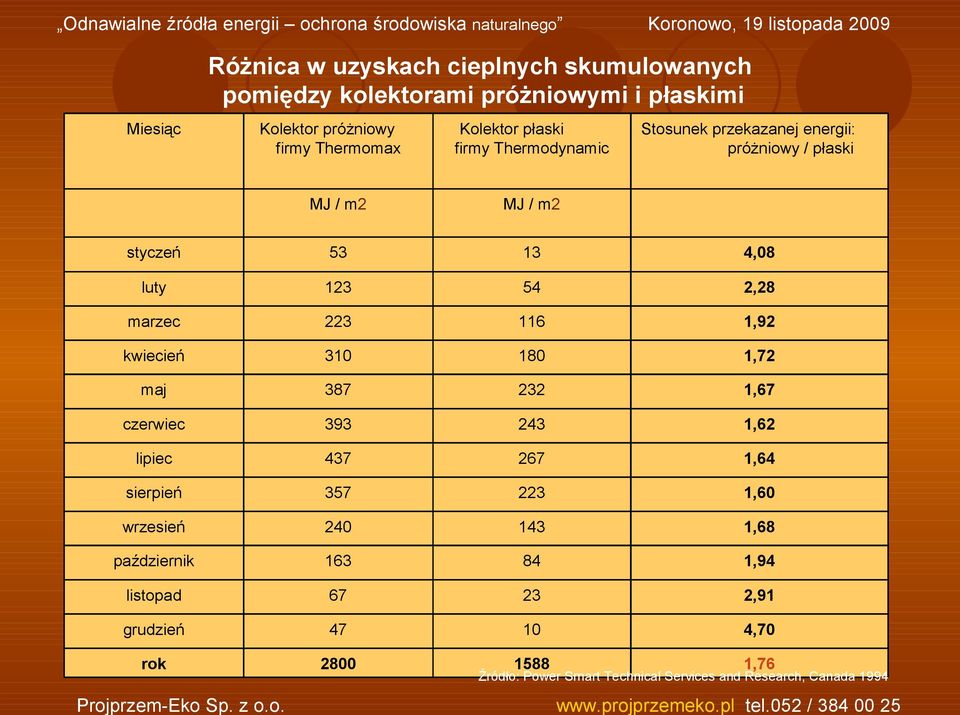

9 Różnica w uzyskach cieplnych skumulowanych pomiędzy kolektorami próżniowymi i płaskimi Miesiąc Kolektor próżniowy firmy Thermomax Kolektor płaski firmy Thermodynamic Stosunek przekazanej energii: próżniowy / płaski MJ / m2 MJ / m2 styczeń ,08 luty ,28 marzec ,92 kwiecień ,72 maj ,67 czerwiec ,62 lipiec ,64 sierpień ,60 wrzesień ,68 październik ,94 listopad ,91 grudzień ,70 rok ,76 Źródło: Power Smart Technical Services and Research, Canada 1994

10 Efektywność ekonomiczna

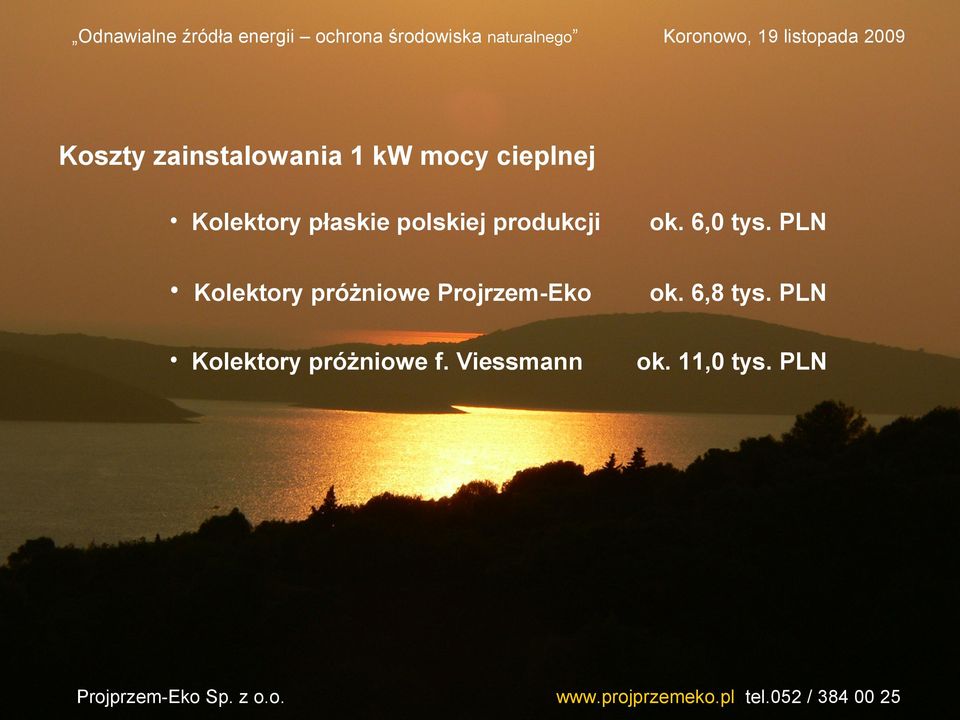

11 Koszty zainstalowania 1 kw mocy cieplnej Kolektory płaskie polskiej produkcji ok. 6,0 tys. PLN Kolektory próżniowe Projrzem-Eko ok. 6,8 tys. PLN Kolektory próżniowe f. Viessmann ok. 11,0 tys. PLN

12 Czasy zwrotu inwestycji w kolektory słoneczne fototermiczne kolektory próżniowe - 6 do 8 lat przy wspomaganiu przygotowania cwu i w odniesieniu do paliw drogich (energia elektryczna, LPG, gaz ziemny, olej opałowy) kolektory próżniowe - 8 do 10 lat przy wspomaganiu przygotowania cwu i w odniesieniu do paliw tanich (paliwa stałe jak węgiel, drewno opałowe, pelety itp.) kolektory płaskie - 10 do 13 lat przy wspomaganiu przygotowania cwu w odniesieniu do paliw drogich kolektory płaskie - 13 do 16 lat przy wspomaganiu przygotowania cwu w odniesieniu do paliw tanich

13 Oszczędności w paliwie podstawowym przy zastosowaniu kolektorów próżniowych w średnim gospodarstwie domowym W odniesieniu do paliwa przeznaczonego w roku do podgrzewu ciepłej wody użytkowej: Min 60% w całorocznym bilansie Min 90% w okresie letnim W odniesieniu do paliwa przeznaczonego w ciągu roku do podgrzewu cwu i centralnego ogrzewania Min 30% w całorocznym bilansie tylko przy wspomaganiu cwu Min 40% w całorocznym bilansie przy wspomaganiu cwu i dodatkowo centralnego ogrzewania niskotemperaturowego Min 50% przy jednoczesnym wspomaganiu cwu, co niskotemperaturowego i ogrzewania basenowego

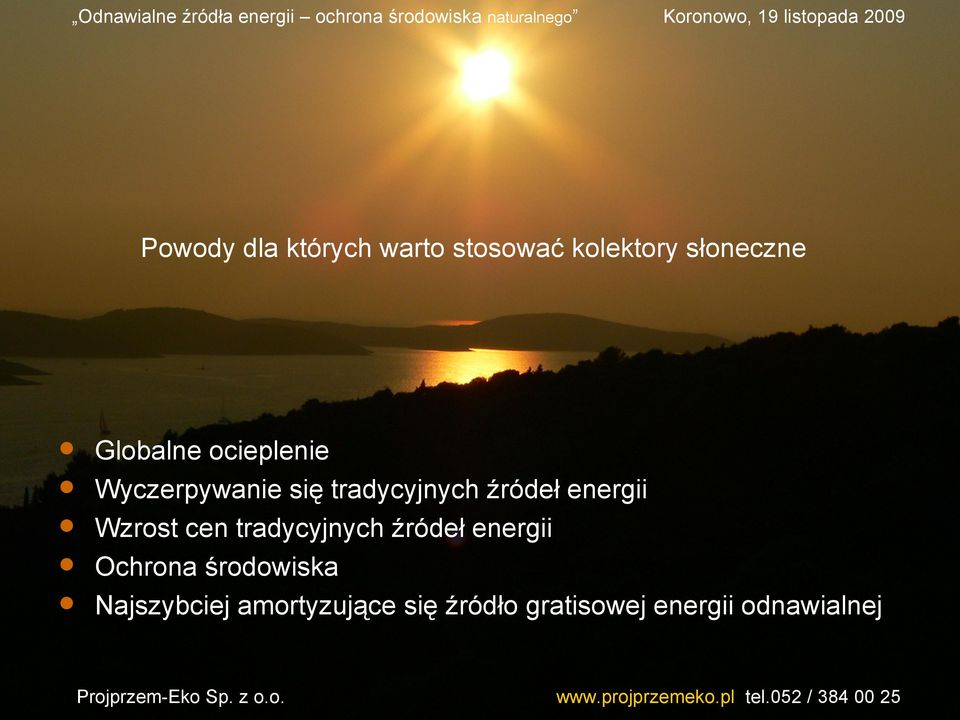

14 Powody dla których warto stosować kolektory słoneczne Globalne ocieplenie Wyczerpywanie się tradycyjnych źródeł energii Wzrost cen tradycyjnych źródeł energii Ochrona środowiska Najszybciej amortyzujące się źródło gratisowej energii odnawialnej

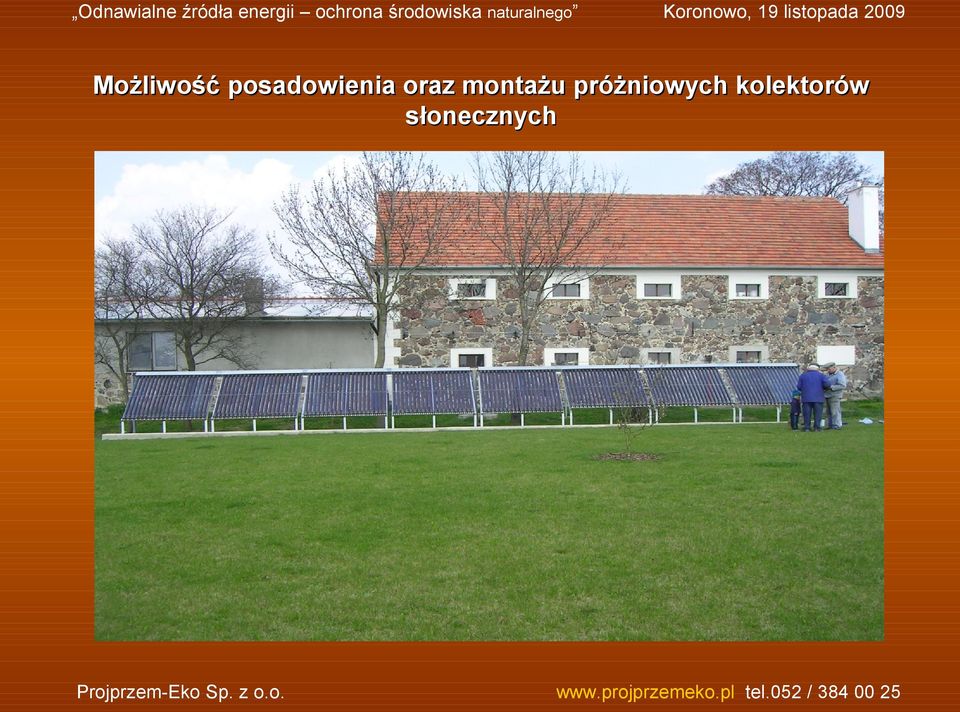

15 Możliwość posadowienia oraz montażu próżniowych kolektorów słonecznych

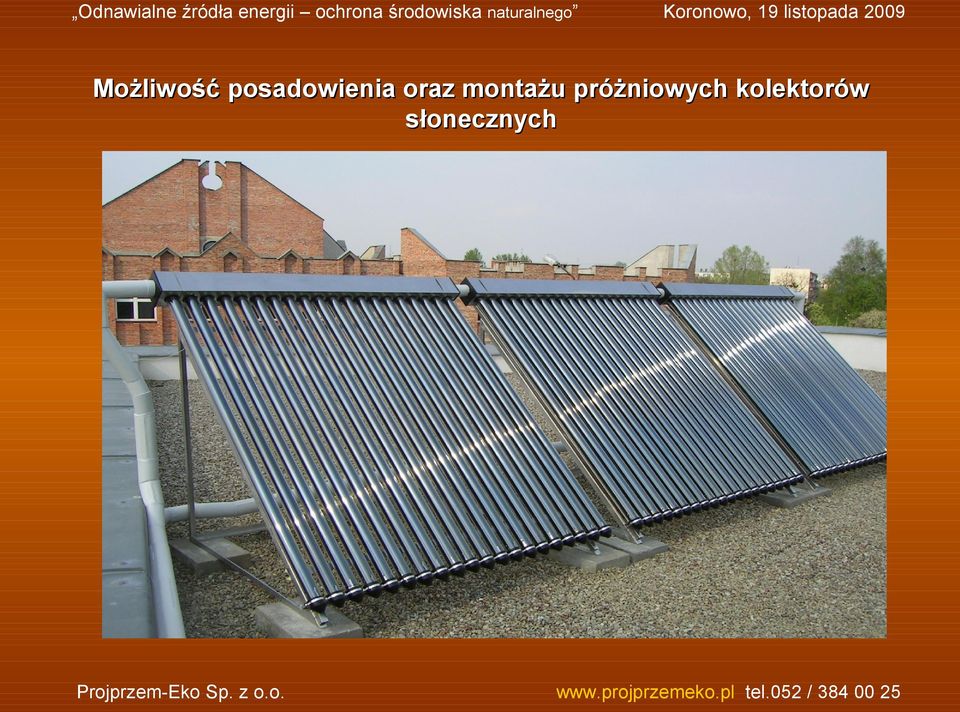

16 Możliwość posadowienia oraz montażu próżniowych kolektorów słonecznych

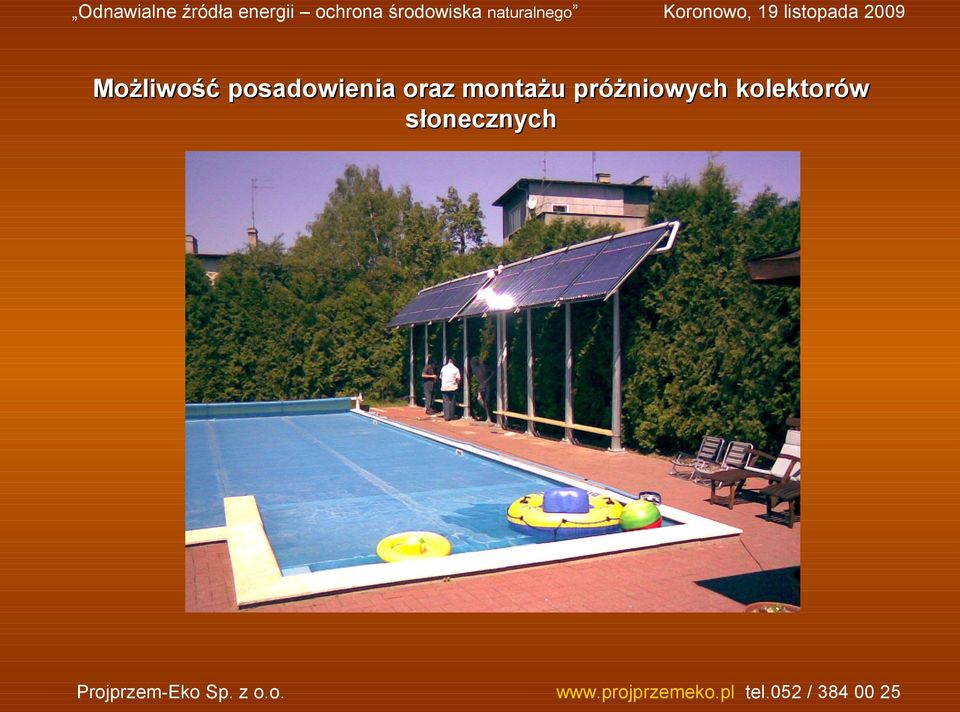

17 Możliwość posadowienia oraz montażu próżniowych kolektorów słonecznych

18 Zakład Badań i Wdrożeń mgr inż. Lech Zabłocki dr Teresa Rauckyte (także Wydział Technologii i Inżynierii Chemicznej Uniwersytetu TechnologicznoBydgoszczy) Przyrodniczego w dr inż. Sławomir Żak (także Wydział Technologii i Inżynierii Chemicznej Uniwersytetu TechnologicznoPrzyrodniczego w Bydgoszczy) mgr Miłosz Zabłocki mgr inż. Wojciech Wójcik Ul. Osiedlowa Zamość k/bydgoszczy tel.: 052 / , fax.: 052 /
