INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO WATT LAJT DUO

Transkrypt

1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO WATT LAJT DUO

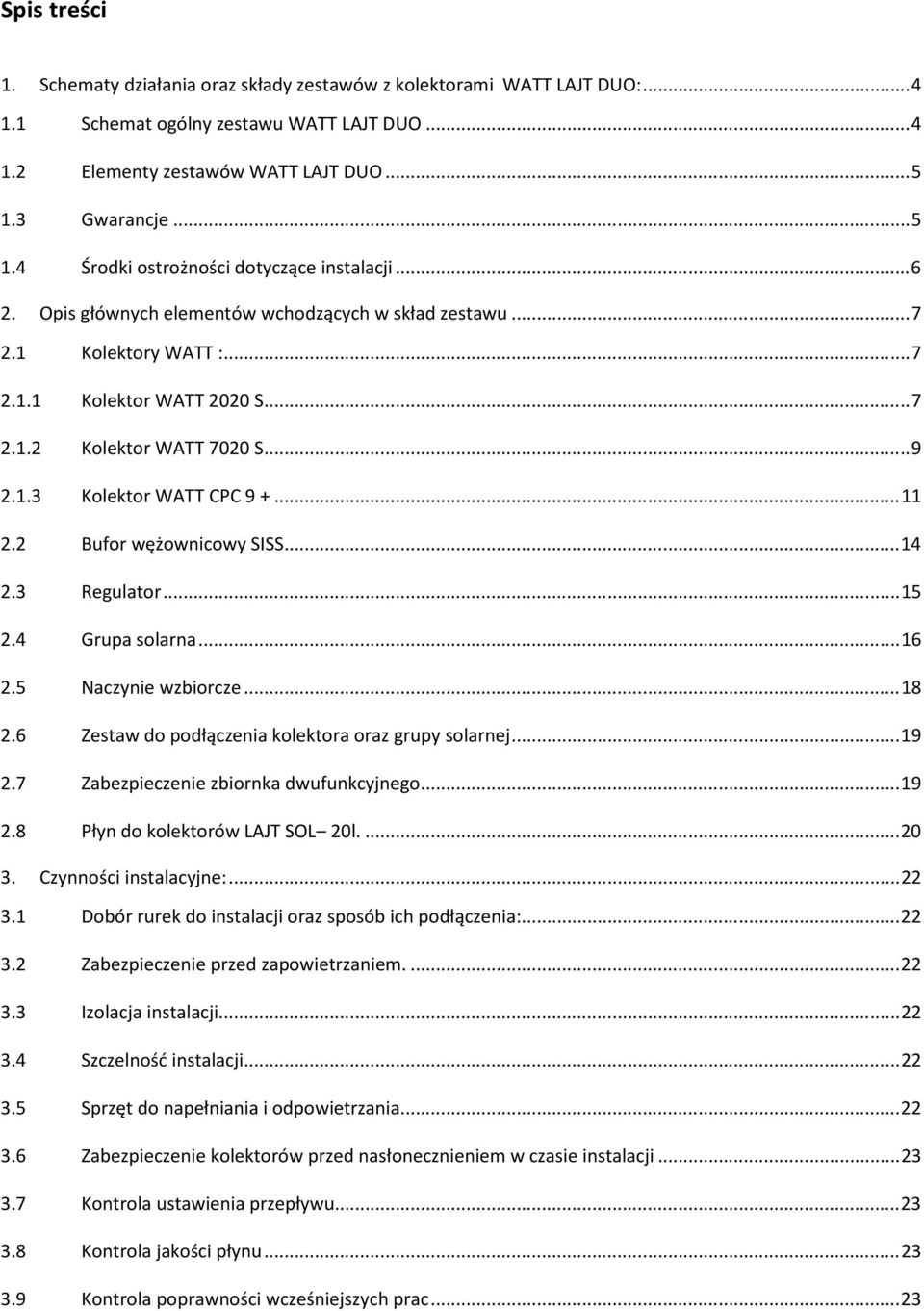

2 Spis treści 1. Schematy działania oraz składy zestawów z kolektorami WATT LAJT DUO: Schemat ogólny zestawu WATT LAJT DUO Elementy zestawów WATT LAJT DUO Gwarancje Środki ostrożności dotyczące instalacji Opis głównych elementów wchodzących w skład zestawu Kolektory WATT : Kolektor WATT 2020 S Kolektor WATT 7020 S Kolektor WATT CPC Bufor wężownicowy SISS Regulator Grupa solarna Naczynie wzbiorcze Zestaw do podłączenia kolektora oraz grupy solarnej Zabezpieczenie zbiornka dwufunkcyjnego Płyn do kolektorów LAJT SOL 20l Czynności instalacyjne: Dobór rurek do instalacji oraz sposób ich podłączenia: Zabezpieczenie przed zapowietrzaniem Izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Zabezpieczenie kolektorów przed nasłonecznieniem w czasie instalacji Kontrola ustawienia przepływu Kontrola jakości płynu Kontrola poprawności wcześniejszych prac... 23

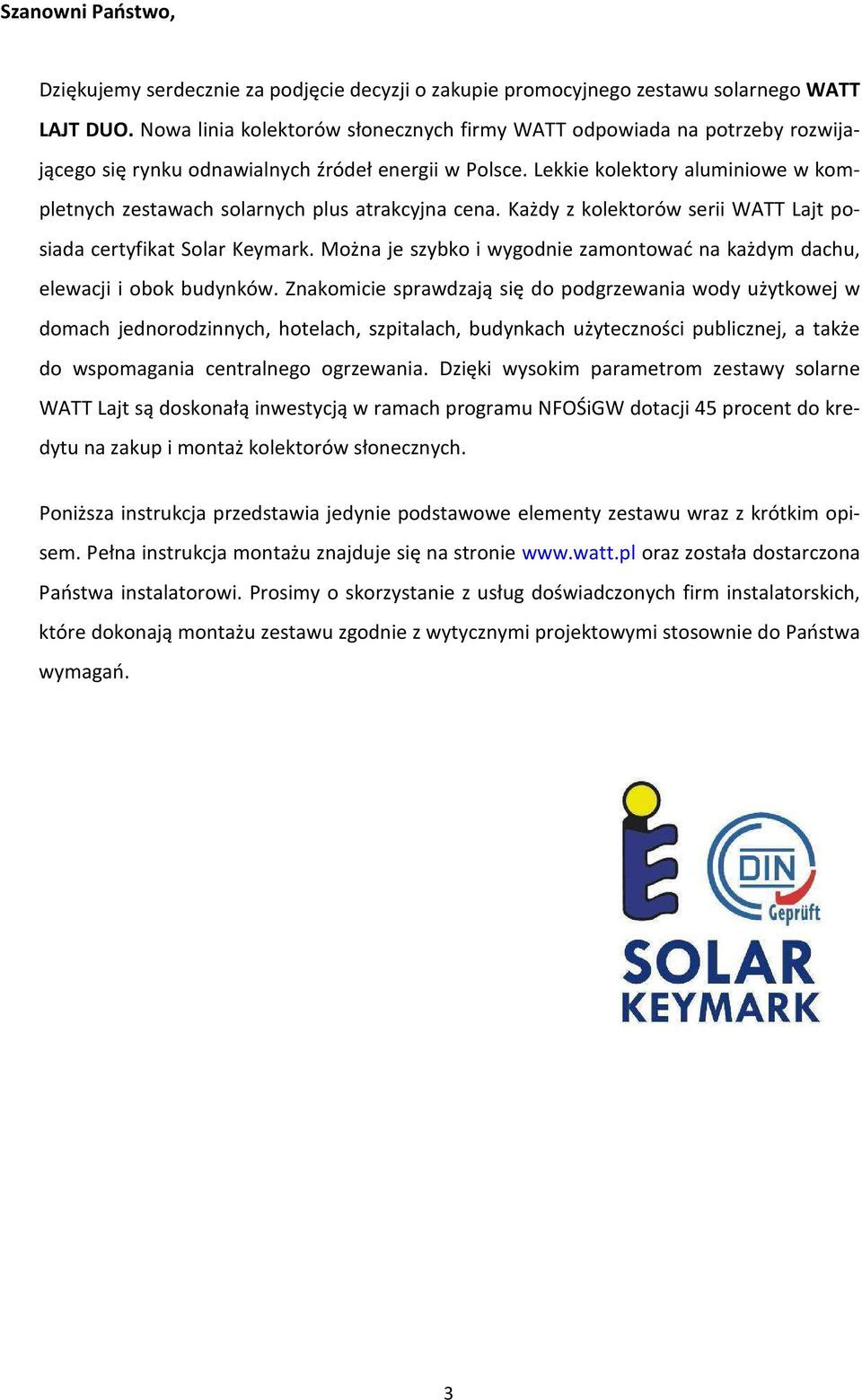

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie promocyjnego zestawu solarnego WATT LAJT DUO. Nowa linia kolektorów słonecznych firmy WATT odpowiada na potrzeby rozwijającego się rynku odnawialnych źródeł energii w Polsce. Lekkie kolektory aluminiowe w kompletnych zestawach solarnych plus atrakcyjna cena. Każdy z kolektorów serii WATT Lajt posiada certyfikat Solar Keymark. Można je szybko i wygodnie zamontować na każdym dachu, elewacji i obok budynków. Znakomicie sprawdzają się do podgrzewania wody użytkowej w domach jednorodzinnych, hotelach, szpitalach, budynkach użyteczności publicznej, a także do wspomagania centralnego ogrzewania. Dzięki wysokim parametrom zestawy solarne WATT Lajt są doskonałą inwestycją w ramach programu NFOŚiGW dotacji 45 procent do kredytu na zakup i montaż kolektorów słonecznych. Poniższa instrukcja przedstawia jedynie podstawowe elementy zestawu wraz z krótkim opisem. Pełna instrukcja montażu znajduje się na stronie oraz została dostarczona Państwa instalatorowi. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu zgodnie z wytycznymi projektowymi stosownie do Państwa wymagań. 3

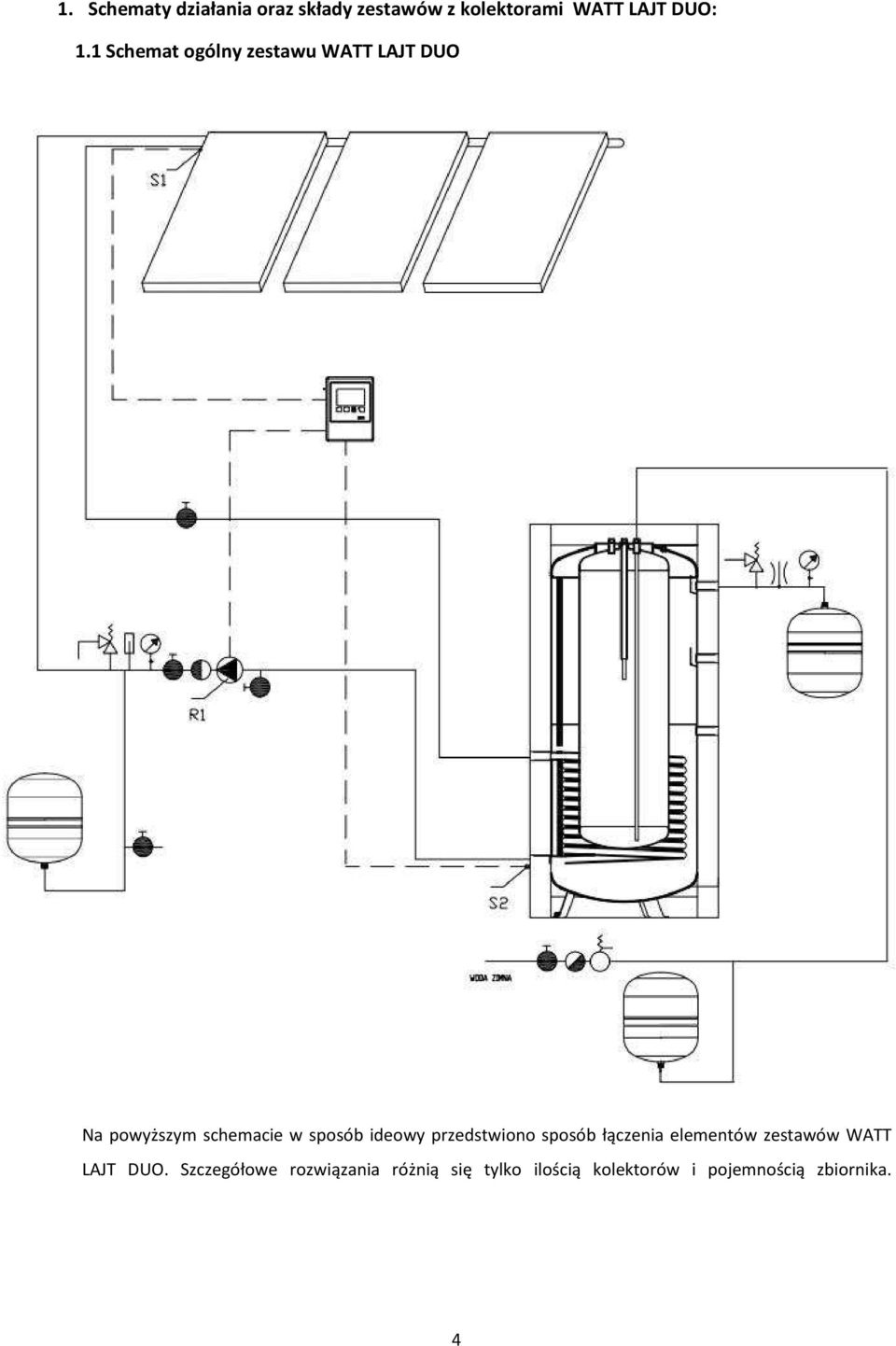

4 1. Schematy działania oraz składy zestawów z kolektorami WATT LAJT DUO: 1.1 Schemat ogólny zestawu WATT LAJT DUO Na powyższym schemacie w sposób ideowy przedstwiono sposób łączenia elementów zestawów WATT LAJT DUO. Szczegółowe rozwiązania różnią się tylko ilością kolektorów i pojemnością zbiornika. 4

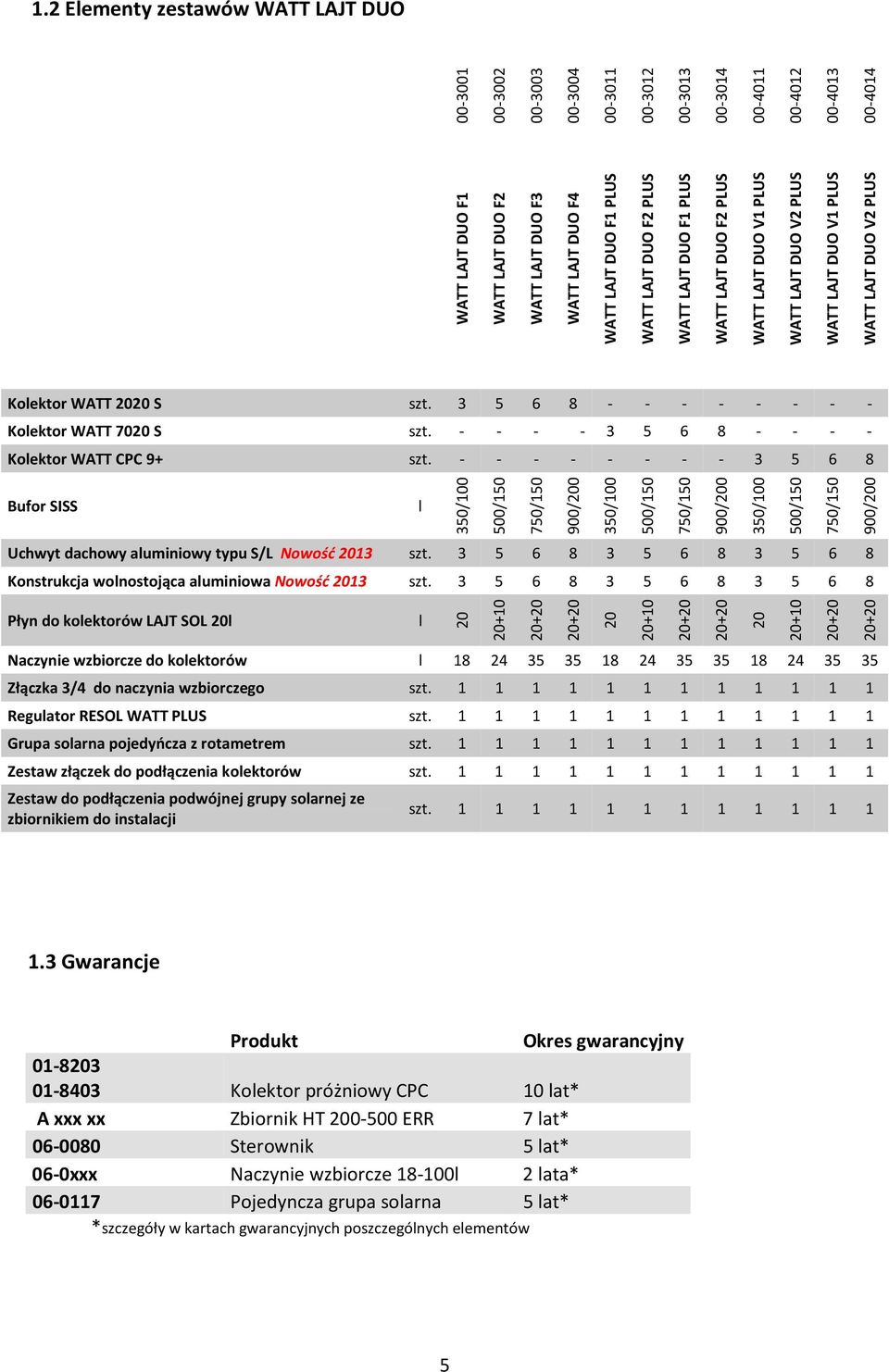

5 1.2 Elementy zestawów WATT LAJT DUO WATT LAJT DUO F1 WATT LAJT DUO F2 WATT LAJT DUO F3 WATT LAJT DUO F4 WATT LAJT DUO F1 PLUS WATT LAJT DUO F2 PLUS WATT LAJT DUO F1 PLUS WATT LAJT DUO F2 PLUS WATT LAJT DUO V1 PLUS WATT LAJT DUO V2 PLUS WATT LAJT DUO V1 PLUS WATT LAJT DUO V2 PLUS Kolektor WATT 2020 S szt Kolektor WATT 7020 S szt Kolektor WATT CPC 9+ szt Bufor SISS l Uchwyt dachowy aluminiowy typu S/L Nowość 2013 szt Konstrukcja wolnostojąca aluminiowa Nowość 2013 szt Płyn do kolektorów LAJT SOL 20l l Naczynie wzbiorcze do kolektorów l Złączka 3/4 do naczynia wzbiorczego szt Regulator RESOL WATT PLUS szt Grupa solarna pojedyńcza z rotametrem szt Zestaw złączek do podłączenia kolektorów szt Zestaw do podłączenia podwójnej grupy solarnej ze zbiornikiem do instalacji 350/ / / / / / szt / / / / / / Gwarancje Produkt Okres gwarancyjny Kolektor próżniowy CPC 10 lat* A xxx xx Zbiornik HT ERR 7 lat* Sterownik 5 lat* 06-0xxx Naczynie wzbiorcze l 2 lata* Pojedyncza grupa solarna 5 lat* *szczegóły w kartach gwarancyjnych poszczególnych elementów 5

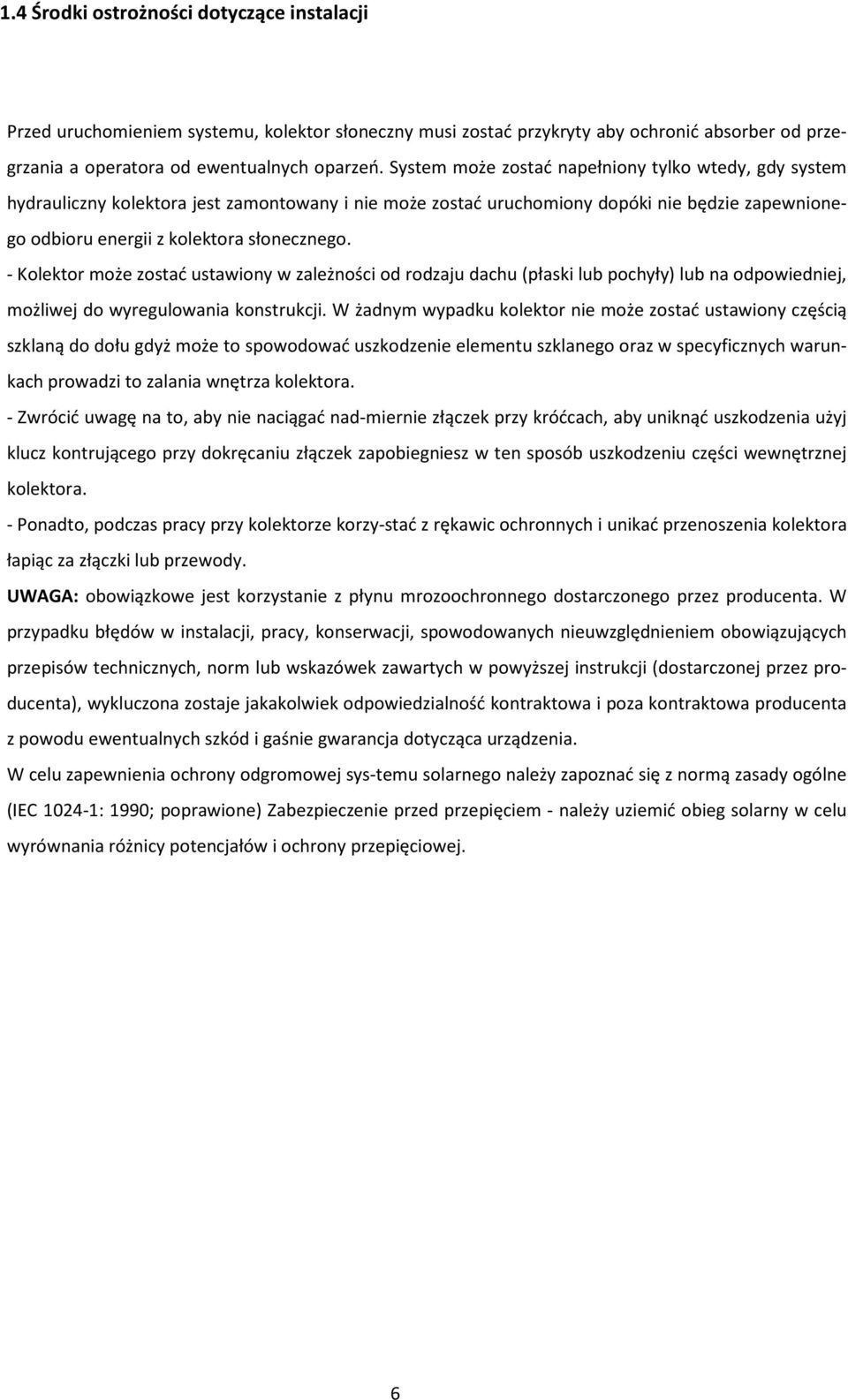

6 1.4 Środki ostrożności dotyczące instalacji Przed uruchomieniem systemu, kolektor słoneczny musi zostać przykryty aby ochronić absorber od przegrzania a operatora od ewentualnych oparzeń. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest zamontowany i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora słonecznego. - Kolektor może zostać ustawiony w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania konstrukcji. W żadnym wypadku kolektor nie może zostać ustawiony częścią szklaną do dołu gdyż może to spowodować uszkodzenie elementu szklanego oraz w specyficznych warunkach prowadzi to zalania wnętrza kolektora. - Zwrócić uwagę na to, aby nie naciągać nad-miernie złączek przy króćcach, aby uniknąć uszkodzenia użyj klucz kontrującego przy dokręcaniu złączek zapobiegniesz w ten sposób uszkodzeniu części wewnętrznej kolektora. - Ponadto, podczas pracy przy kolektorze korzy-stać z rękawic ochronnych i unikać przenoszenia kolektora łapiąc za złączki lub przewody. UWAGA: obowiązkowe jest korzystanie z płynu mrozoochronnego dostarczonego przez producenta. W przypadku błędów w instalacji, pracy, konserwacji, spowodowanych nieuwzględnieniem obowiązujących przepisów technicznych, norm lub wskazówek zawartych w powyższej instrukcji (dostarczonej przez producenta), wykluczona zostaje jakakolwiek odpowiedzialność kontraktowa i poza kontraktowa producenta z powodu ewentualnych szkód i gaśnie gwarancja dotycząca urządzenia. W celu zapewnienia ochrony odgromowej sys-temu solarnego należy zapoznać się z normą zasady ogólne (IEC : 1990; poprawione) Zabezpieczenie przed przepięciem - należy uziemić obieg solarny w celu wyrównania różnicy potencjałów i ochrony przepięciowej. 6

7 2. Opis głównych elementów wchodzących w skład zestawu 2.1 Kolektory WATT : Kolektor WATT 2020 S Kolektor WATT 2020 S stanowi bardzo nowoczesne rozwiązanie techniczne w dziedzinie technik solarnych. Płaski kolektor cieczowy z aluminiowym absorberem o powierzchni 2,054 m 2 brutto. Do podgrzewania wody użytkowej. Ultranowoczesna metoda laserowego łączenia absorbera z rurkami przekazującymi płyn grzewczy zapewnia wysoką sprawność kolektora, potwierdzoną certyfikatem Solar Keymark. Lekka wytrzymała konstrukcja aluminiowa pozwala na długoletnie użytkowanie nawet w trudnych warunkach atmosferycznych. Ochronę przed stratami ciepła stanowi 45-milimetrowa warstwa wełny mineralnej. 7

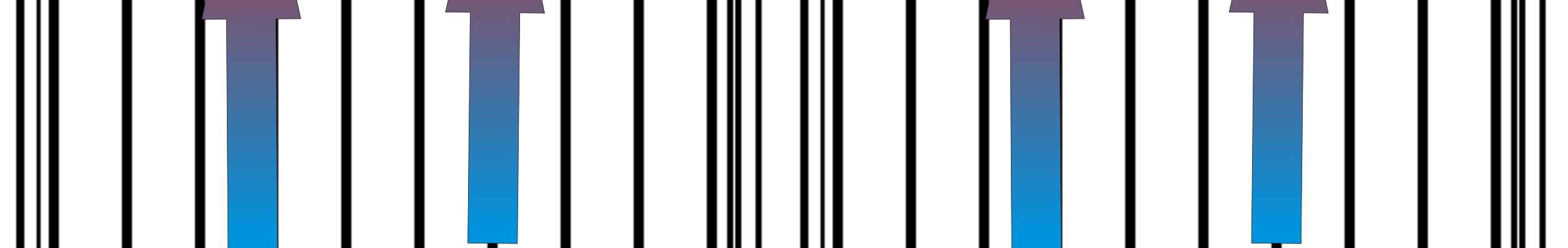

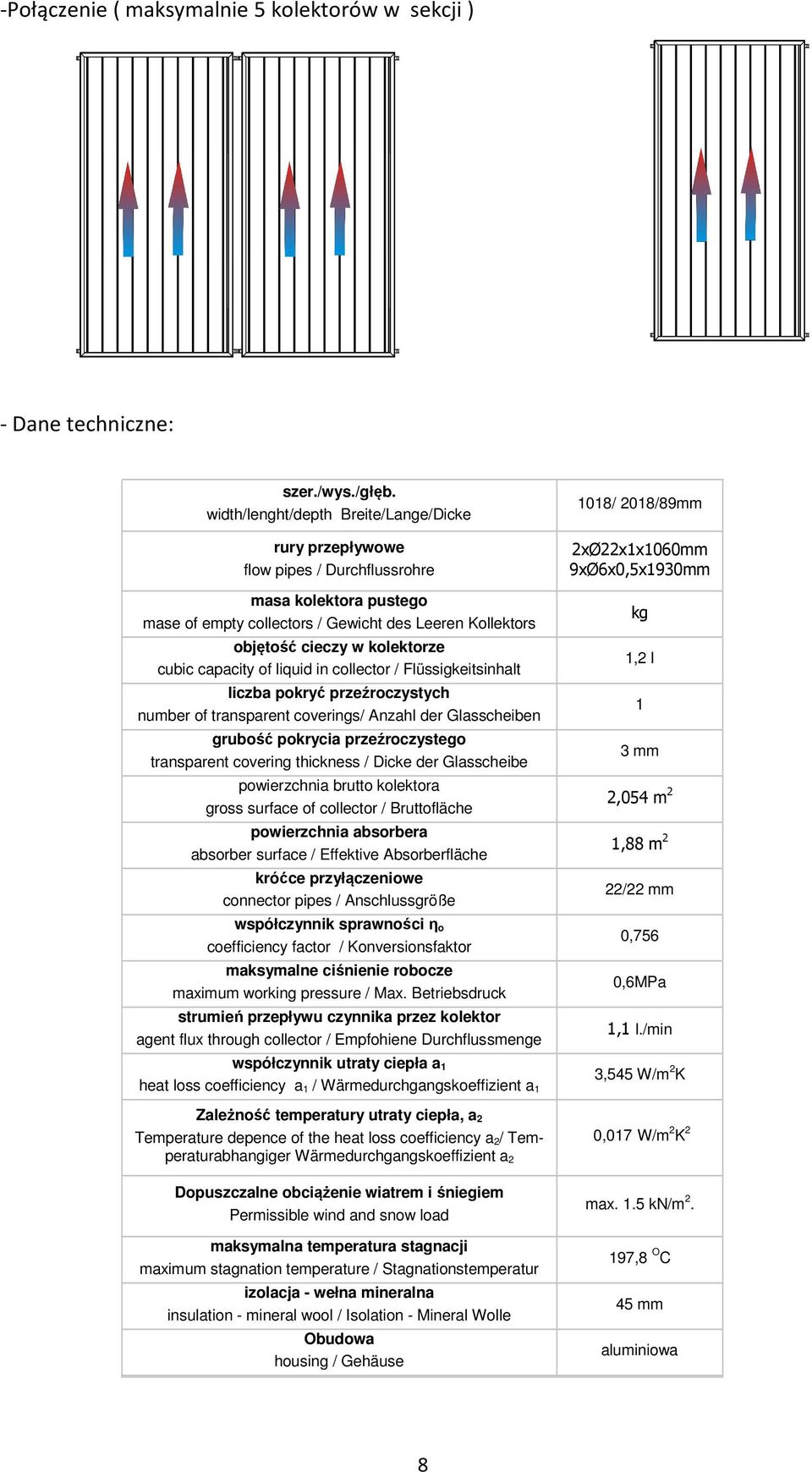

8 -Połączenie ( maksymalnie 5 kolektorów w sekcji ) - Dane techniczne: szer./wys./głęb. width/lenght/depth Breite/Lange/Dicke rury przepływowe flow pipes / Durchflussrohre masa kolektora pustego mase of empty collectors / Gewicht des Leeren Kollektors objętość cieczy w kolektorze cubic capacity of liquid in collector / Flüssigkeitsinhalt liczba pokryć przeźroczystych number of transparent coverings/ Anzahl der Glasscheiben grubość pokrycia przeźroczystego transparent covering thickness / Dicke der Glasscheibe powierzchnia brutto kolektora gross surface of collector / Bruttofläche powierzchnia absorbera absorber surface / Effektive Absorberfläche króćce przyłączeniowe connector pipes / Anschlussgröße współczynnik sprawności η o coefficiency factor / Konversionsfaktor maksymalne ciśnienie robocze maximum working pressure / Max. Betriebsdruck strumień przepływu czynnika przez kolektor agent flux through collector / Empfohiene Durchflussmenge współczynnik utraty ciepła a 1 heat loss coefficiency a 1 / Wärmedurchgangskoeffizient a 1 Zależność temperatury utraty ciepła, a 2 Temperature depence of the heat loss coefficiency a 2/ Temperaturabhangiger Wärmedurchgangskoeffizient a 2 Dopuszczalne obciążenie wiatrem i śniegiem Permissible wind and snow load maksymalna temperatura stagnacji maximum stagnation temperature / Stagnationstemperatur izolacja - wełna mineralna insulation - mineral wool / Isolation - Mineral Wolle Obudowa housing / Gehäuse 1018/ 2018/89mm 2xØ22x1x1060mm 9xØ6x0,5x1930mm kg 1,2 l 1 3 mm 2,054 m 2 1,88 m 2 22/22 mm 0,756 0,6MPa 1,1 l./min 3,545 W/m 2 K 0,017 W/m 2 K 2 max. 1.5 kn/m ,8 O C 45 mm aluminiowa 8

9 2.1.2 Kolektor WATT 7020 S Kolektor ten WATT 7020 S stanowi bardzo nowoczesne rozwiązanie techniczne w dziedzinie technik solarnych.głównym elementem świadczącym o jakości kolektora słonecznego jest absorber, a w szczególności powierzchnia absorpcyjna pochłaniająca promieniowanie słoneczne. Dawniej w kolektorach płaskich absorberem były blachy miedziane pokrywane warstwą galwaniczną czarnego chromu lub niklu. Obecnie stosowane są powłoki pozwalające zwiększyć wydajność kolektorów słonecznych. W płaskich kolektorach słonecznych WATT 7020 S zastosowano światowej jakości absorber niemieckiej firmy BLUTEC SUNSELECT, którego stopień absorpcji wynosi 95%. Kolektory płaskie WATT 7020 S przeznaczone są do efektywnego podgrzewania wody użytkowej, basenów oraz do wspomagania niskotemperaturowych systemów centralnego ogrzewania. Kolektor słoneczny WATT 7020 S posiada prestiżowy certyfikat SOLAR KEYMARK. Certyfikat ten jest gwarantem jakości dla produktów solarnych potwierdzający zgodność wyrobów z wymaganiami norm europejskich EN i EN Kolektor ten przeszedł również badania uzysku energetycznego w Niemczech i uzyskał certyfikat poświadczający uzysk roczny powyżej 525 kwh/m 2. Kolektor WATT 7020 S można montować zarówno na dachu jak również na konstrukcjach wolnostojących. - Dane techniczne: Długość/szerokość/wysokość 2018/1018/90 Powierzchnia apertury/czynna (m2) 1,852 Max ciśnienie (bar) 6 Powierzchnia absorbera (m2) 1,852 Waga pustego kolektora(kg) 36,6 Powierzchnia brutto (m2) 2,057 Rozstaw rur (mm) 100 Zalecany przepływ (l/min) 1,5 Temperatura stagnacji ( C) 207 Grubość absorera (mm) 0,2 9

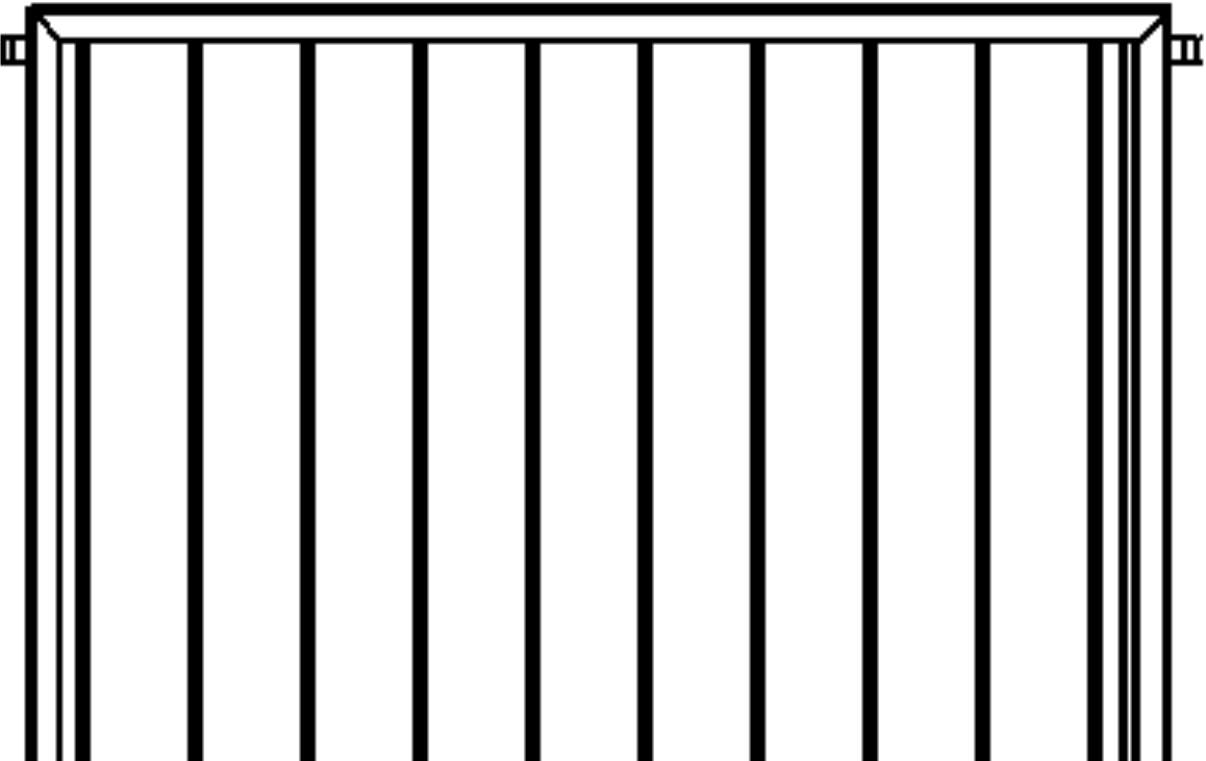

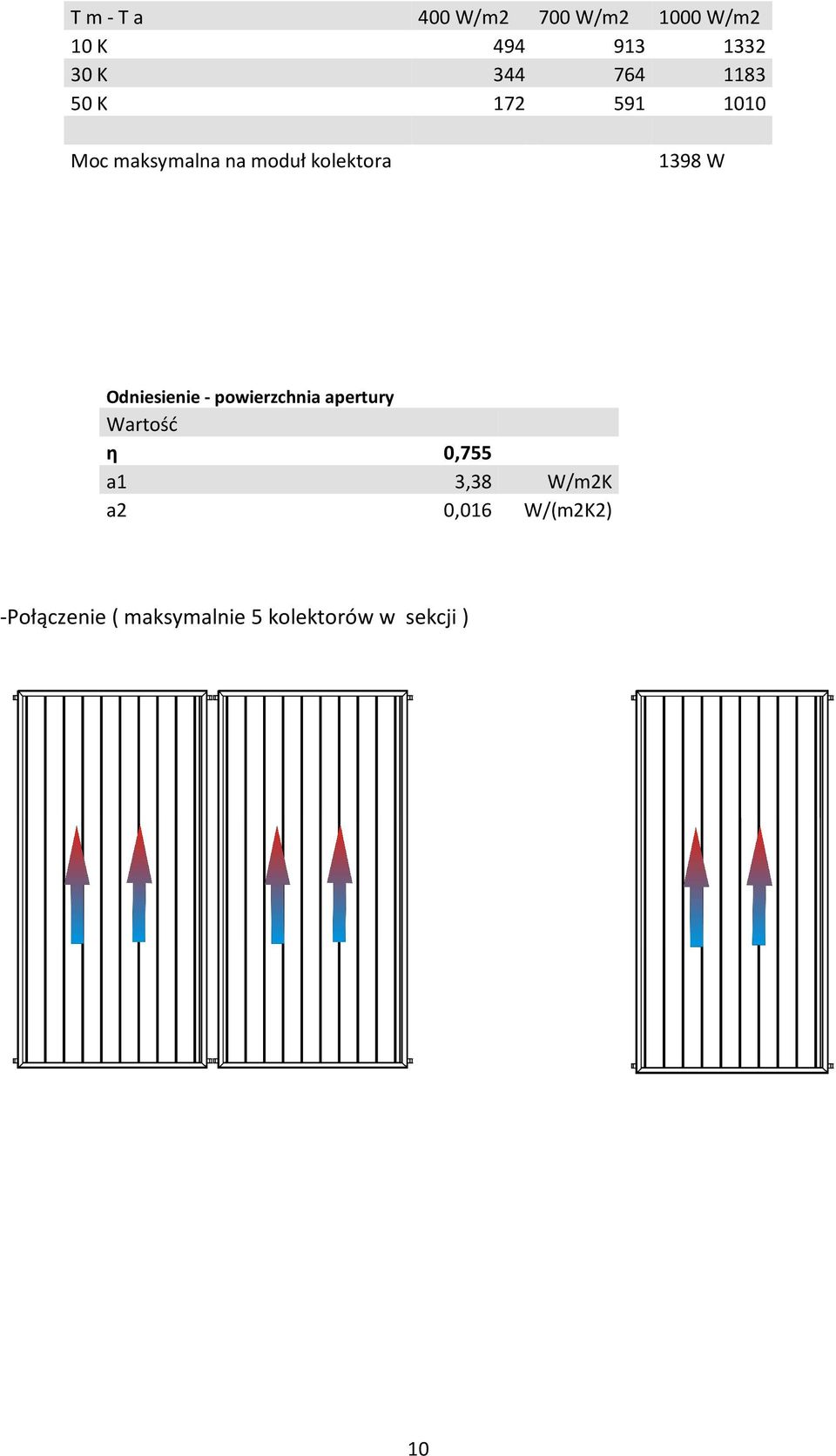

10 T m - T a 400 W/m2 700 W/m W/m2 10 K K K Moc maksymalna na moduł kolektora 1398 W Odniesienie - powierzchnia apertury Wartość η 0,755 a1 3,38 W/m2K a2 0,016 W/(m2K2) -Połączenie ( maksymalnie 5 kolektorów w sekcji ) 10

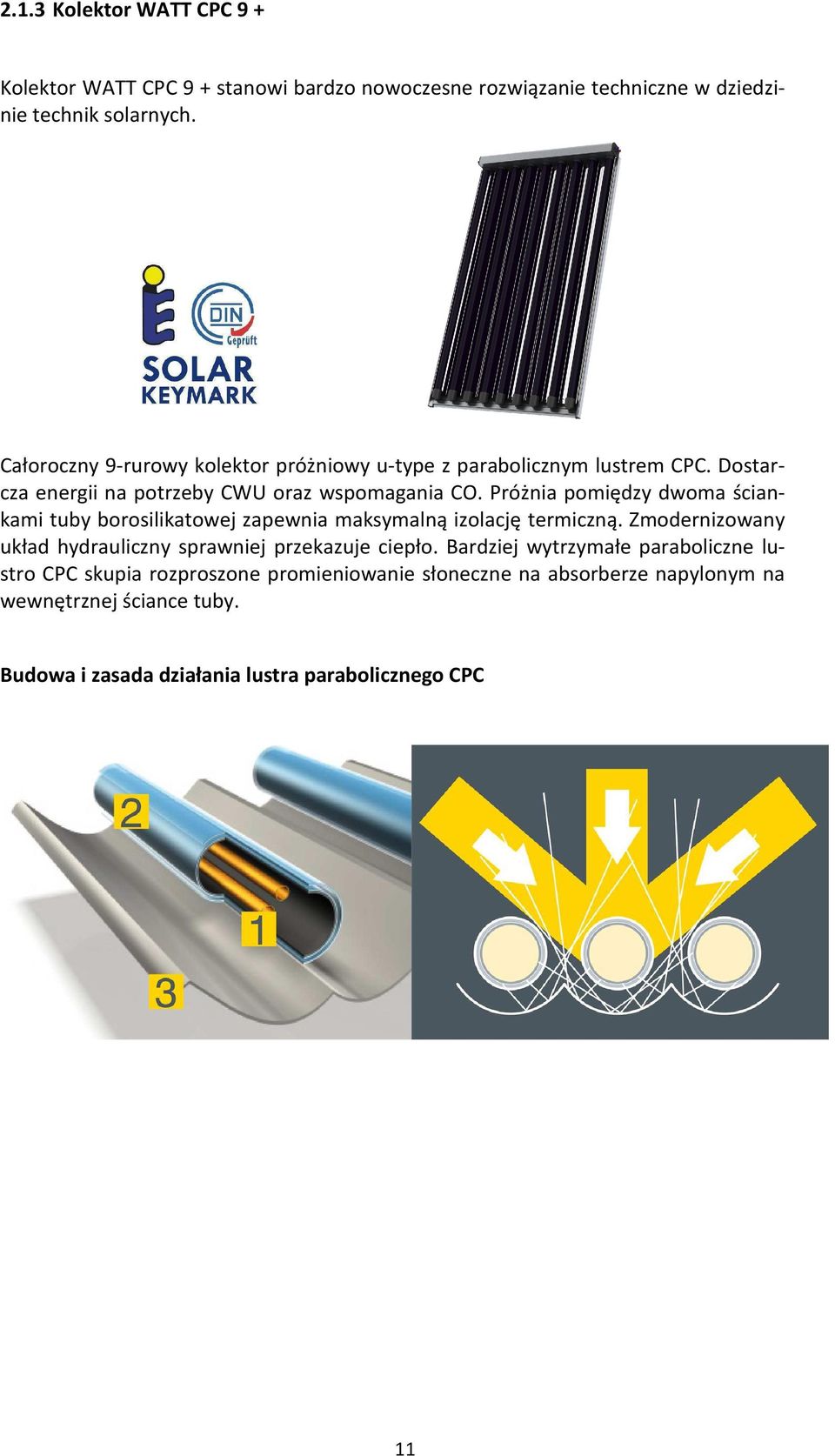

11 2.1.3 Kolektor WATT CPC 9 + Kolektor WATT CPC 9 + stanowi bardzo nowoczesne rozwiązanie techniczne w dziedzinie technik solarnych. Całoroczny 9-rurowy kolektor próżniowy u-type z parabolicznym lustrem CPC. Dostarcza energii na potrzeby CWU oraz wspomagania CO. Próżnia pomiędzy dwoma ściankami tuby borosilikatowej zapewnia maksymalną izolację termiczną. Zmodernizowany układ hydrauliczny sprawniej przekazuje ciepło. Bardziej wytrzymałe paraboliczne lustro CPC skupia rozproszone promieniowanie słoneczne na absorberze napylonym na wewnętrznej ściance tuby. Budowa i zasada działania lustra parabolicznego CPC 11

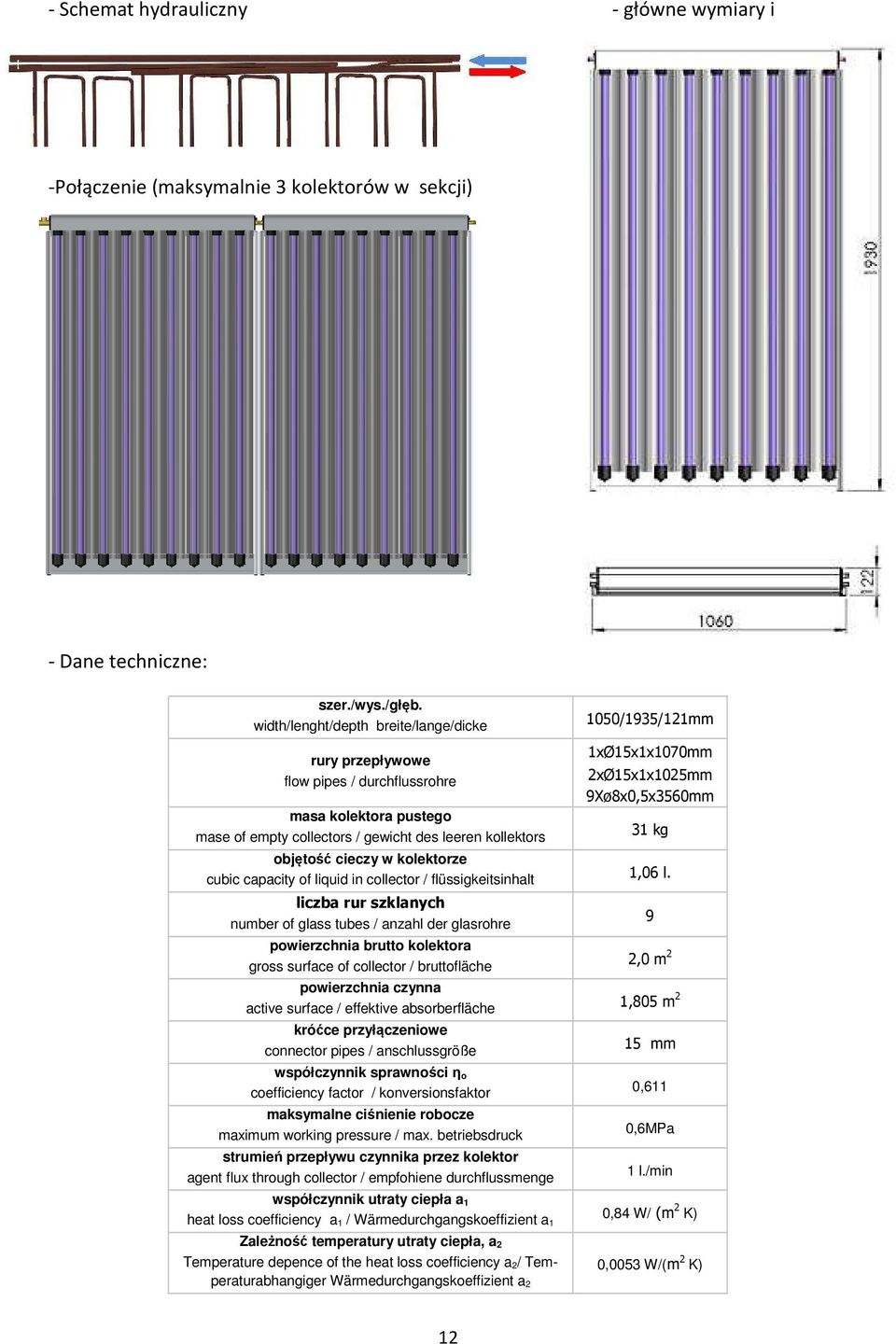

12 - Schemat hydrauliczny - główne wymiary i -Połączenie (maksymalnie 3 kolektorów w sekcji) - Dane techniczne: szer./wys./głęb. width/lenght/depth breite/lange/dicke rury przepływowe flow pipes / durchflussrohre masa kolektora pustego mase of empty collectors / gewicht des leeren kollektors objętość cieczy w kolektorze cubic capacity of liquid in collector / flüssigkeitsinhalt liczba rur szklanych number of glass tubes / anzahl der glasrohre powierzchnia brutto kolektora gross surface of collector / bruttofläche powierzchnia czynna active surface / effektive absorberfläche króćce przyłączeniowe connector pipes / anschlussgröße współczynnik sprawności η o coefficiency factor / konversionsfaktor maksymalne ciśnienie robocze maximum working pressure / max. betriebsdruck strumień przepływu czynnika przez kolektor agent flux through collector / empfohiene durchflussmenge współczynnik utraty ciepła a 1 heat loss coefficiency a 1 / Wärmedurchgangskoeffizient a 1 Zależność temperatury utraty ciepła, a 2 Temperature depence of the heat loss coefficiency a 2/ Temperaturabhangiger Wärmedurchgangskoeffizient a /1935/121mm 1xØ15x1x1070mm 2xØ15x1x1025mm 9Xø8x0,5x3560mm 31 kg 1,06 l. 9 2,0 m 2 1,805 m 2 15 mm 0,611 0,6MPa 1 l./min 0,84 W/ (m 2 K) 0,0053 W/(m 2 K) 12

13 maksymalna temperatura stagnacji maximum stagnation temperature / stagnationstemperatur izolacja próżnia i wełna mineralna insulation vacuum, mineral wool / isolation vacuum, mineral wolle rura próżniowa vacuum tube / vakuumrohr Aluminiowe Lustro CPC Aluminium CPC mirror / aluminium CPC Spiegel Obudowa housing / gehäuse 303 C Próżnia/Isover Boro silikat /37/1,6/1800 mm wysoko refleksyjne high reflex / hochdruck reflex Aluminiowa / aluminium!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem absorbera. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie moŝna kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 13

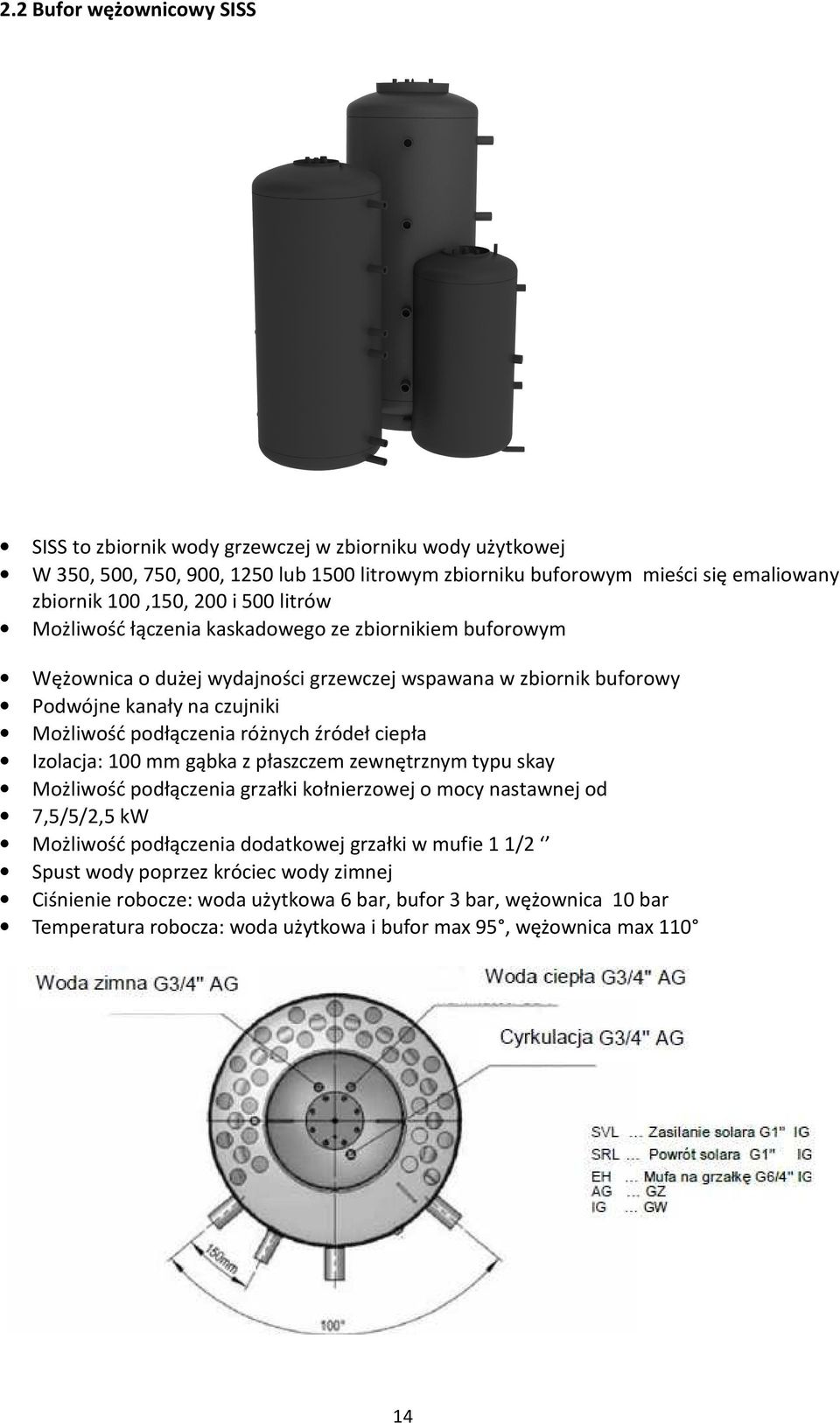

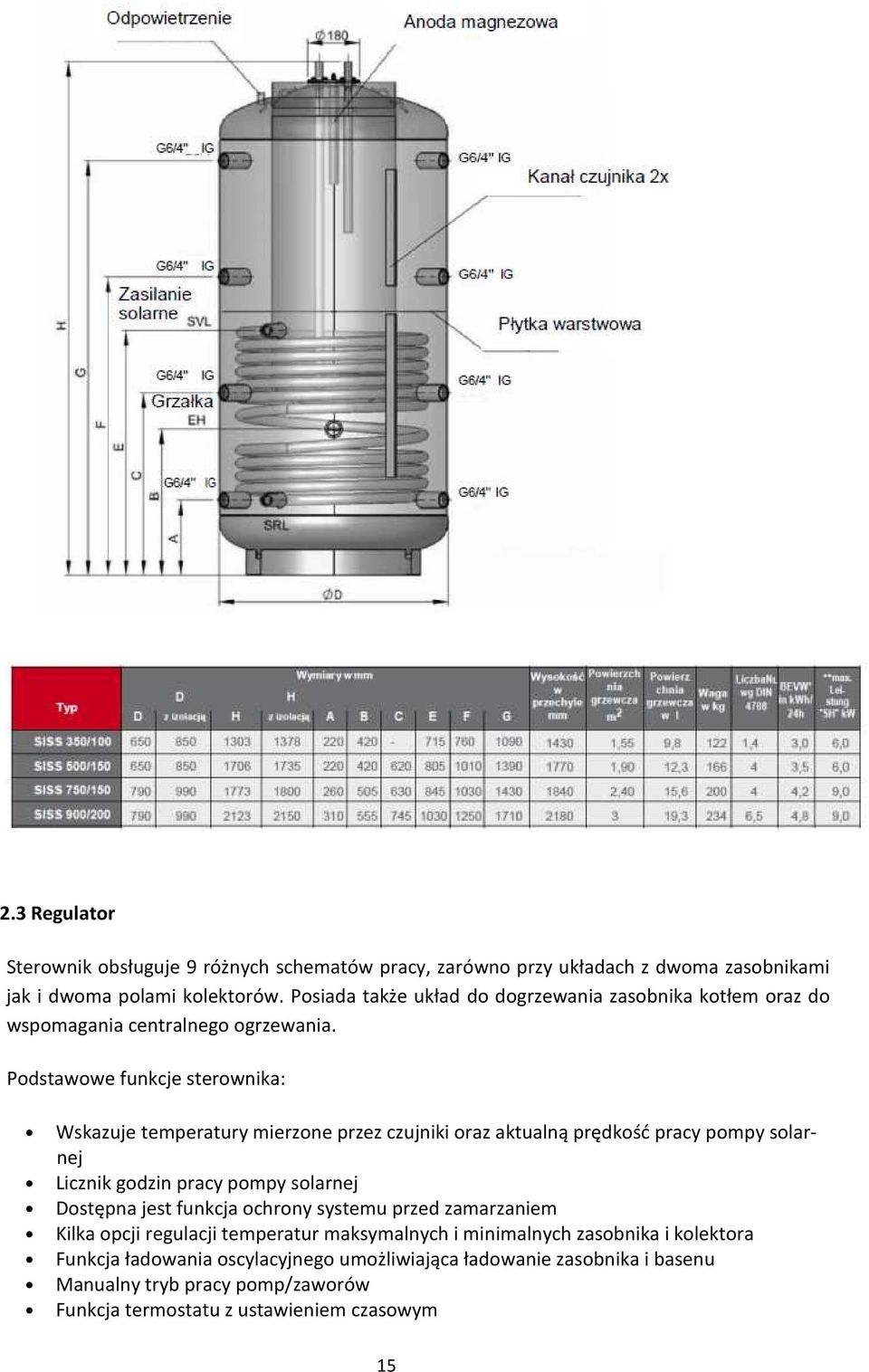

14 2.2 Bufor wężownicowy SISS SISS to zbiornik wody grzewczej w zbiorniku wody użytkowej W 350, 500, 750, 900, 1250 lub 1500 litrowym zbiorniku buforowym mieści się emaliowany zbiornik 100,150, 200 i 500 litrów Możliwość łączenia kaskadowego ze zbiornikiem buforowym Wężownica o dużej wydajności grzewczej wspawana w zbiornik buforowy Podwójne kanały na czujniki Możliwość podłączenia różnych źródeł ciepła Izolacja: 100 mm gąbka z płaszczem zewnętrznym typu skay Możliwość podłączenia grzałki kołnierzowej o mocy nastawnej od 7,5/5/2,5 kw Możliwość podłączenia dodatkowej grzałki w mufie 1 1/2 Spust wody poprzez króciec wody zimnej Ciśnienie robocze: woda użytkowa 6 bar, bufor 3 bar, wężownica 10 bar Temperatura robocza: woda użytkowa i bufor max 95, wężownica max

15 2.3 Regulator Sterownik obsługuje 9 różnych schematów pracy, zarówno przy układach z dwoma zasobnikami jak i dwoma polami kolektorów. Posiada także układ do dogrzewania zasobnika kotłem oraz do wspomagania centralnego ogrzewania. Podstawowe funkcje sterownika: Wskazuje temperatury mierzone przez czujniki oraz aktualną prędkość pracy pompy solarnej Licznik godzin pracy pompy solarnej Dostępna jest funkcja ochrony systemu przed zamarzaniem Kilka opcji regulacji temperatur maksymalnych i minimalnych zasobnika i kolektora Funkcja ładowania oscylacyjnego umożliwiająca ładowanie zasobnika i basenu Manualny tryb pracy pomp/zaworów Funkcja termostatu z ustawieniem czasowym 15

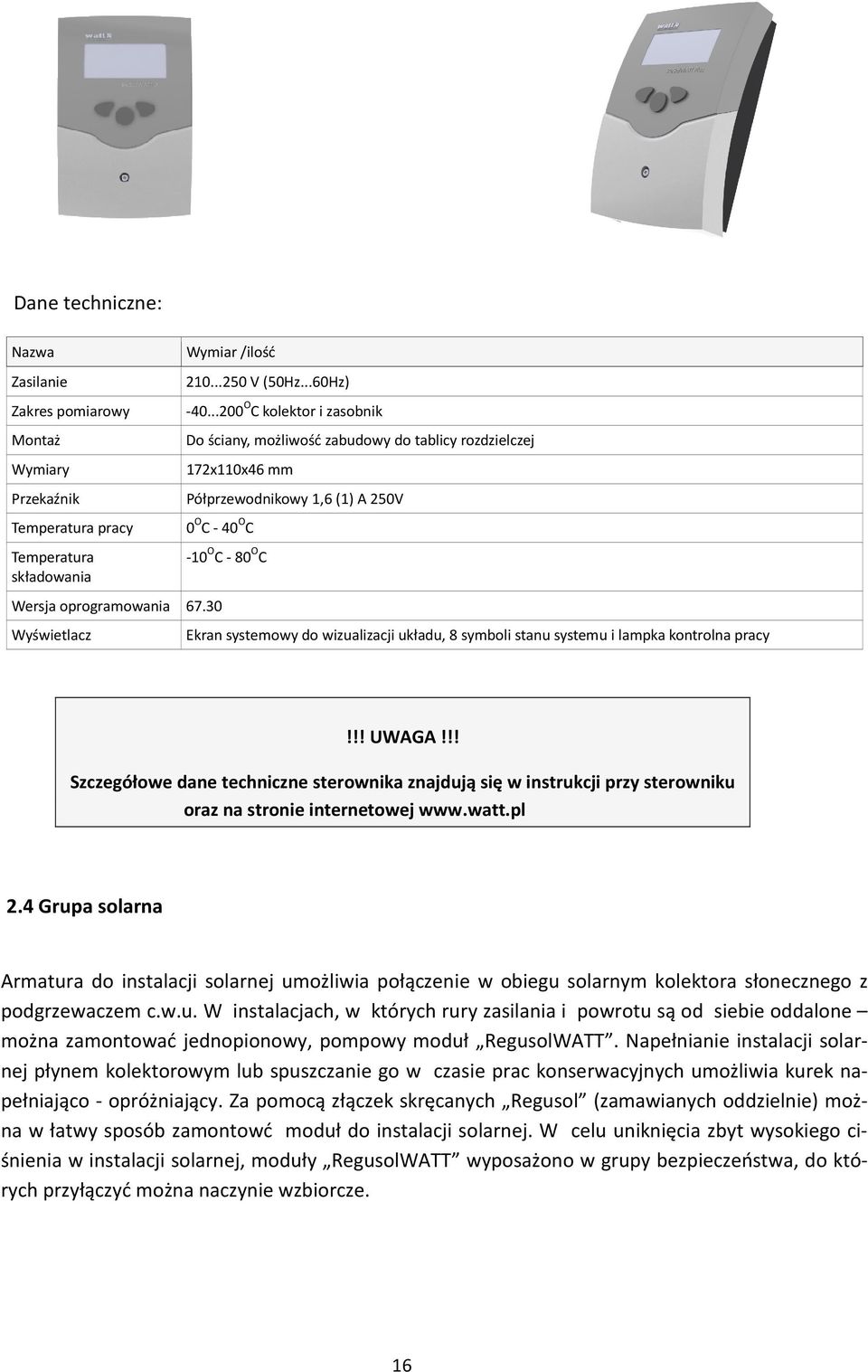

16 Dane techniczne: Nazwa Zasilanie Zakres pomiarowy Montaż Wymiary Przekaźnik Temperatura pracy Temperatura składowania Wymiar /ilość V (50Hz...60Hz) O C kolektor i zasobnik Do ściany, możliwość zabudowy do tablicy rozdzielczej 172x110x46 mm Półprzewodnikowy 1,6 (1) A 250V 0 O C - 40 O C Wersja oprogramowania Wyświetlacz -10 O C - 80 O C Ekran systemowy do wizualizacji układu, 8 symboli stanu systemu i lampka kontrolna pracy!!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej Grupa solarna Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u. W instalacjach, w których rury zasilania i powrotu są od siebie oddalone można zamontować jednopionowy, pompowy moduł RegusolWATT. Napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontowć moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły RegusolWATT wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. 16

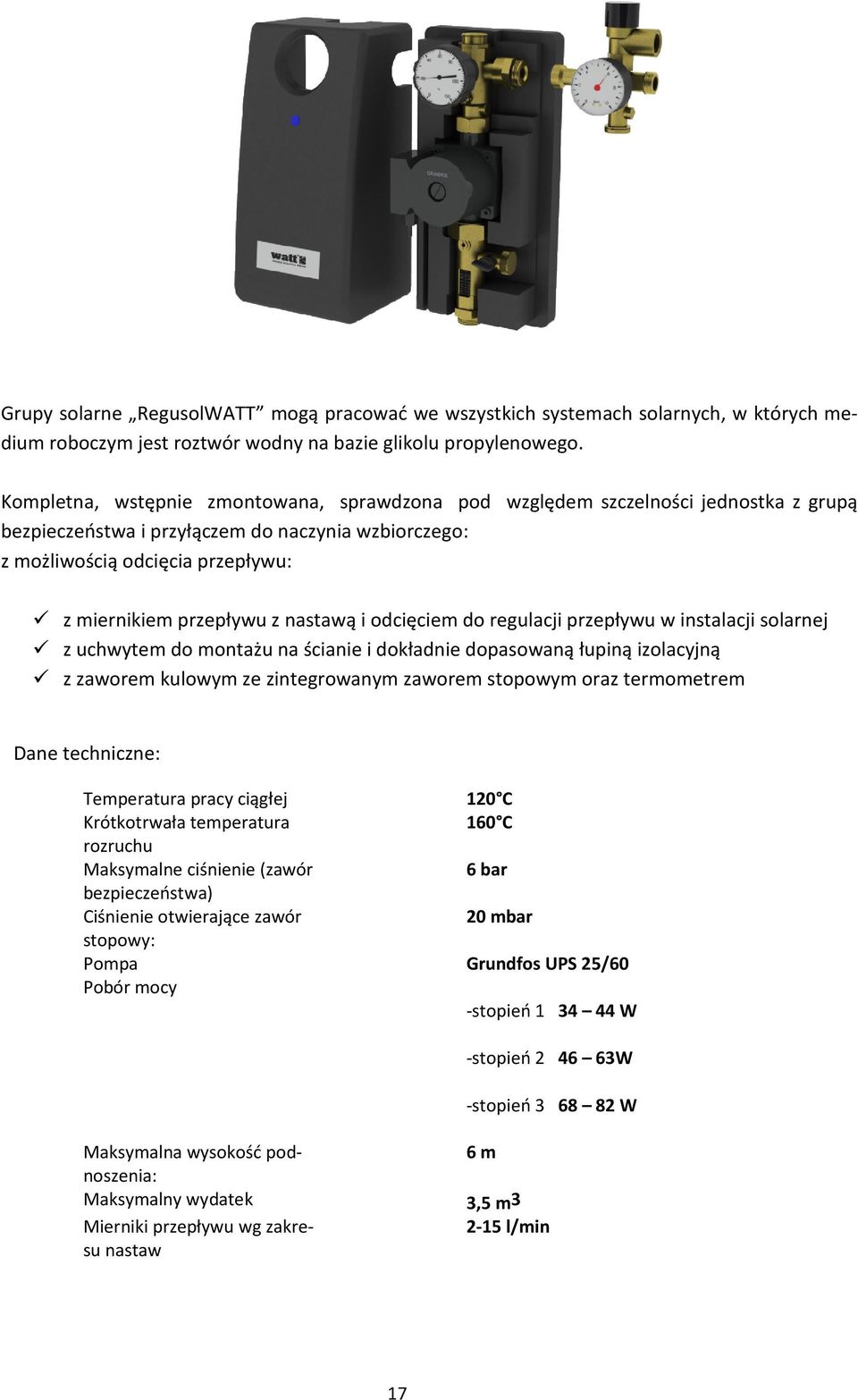

17 Grupy solarne RegusolWATT mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu: z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną z zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura 160 C rozruchu Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór 20 mbar stopowy: Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 17

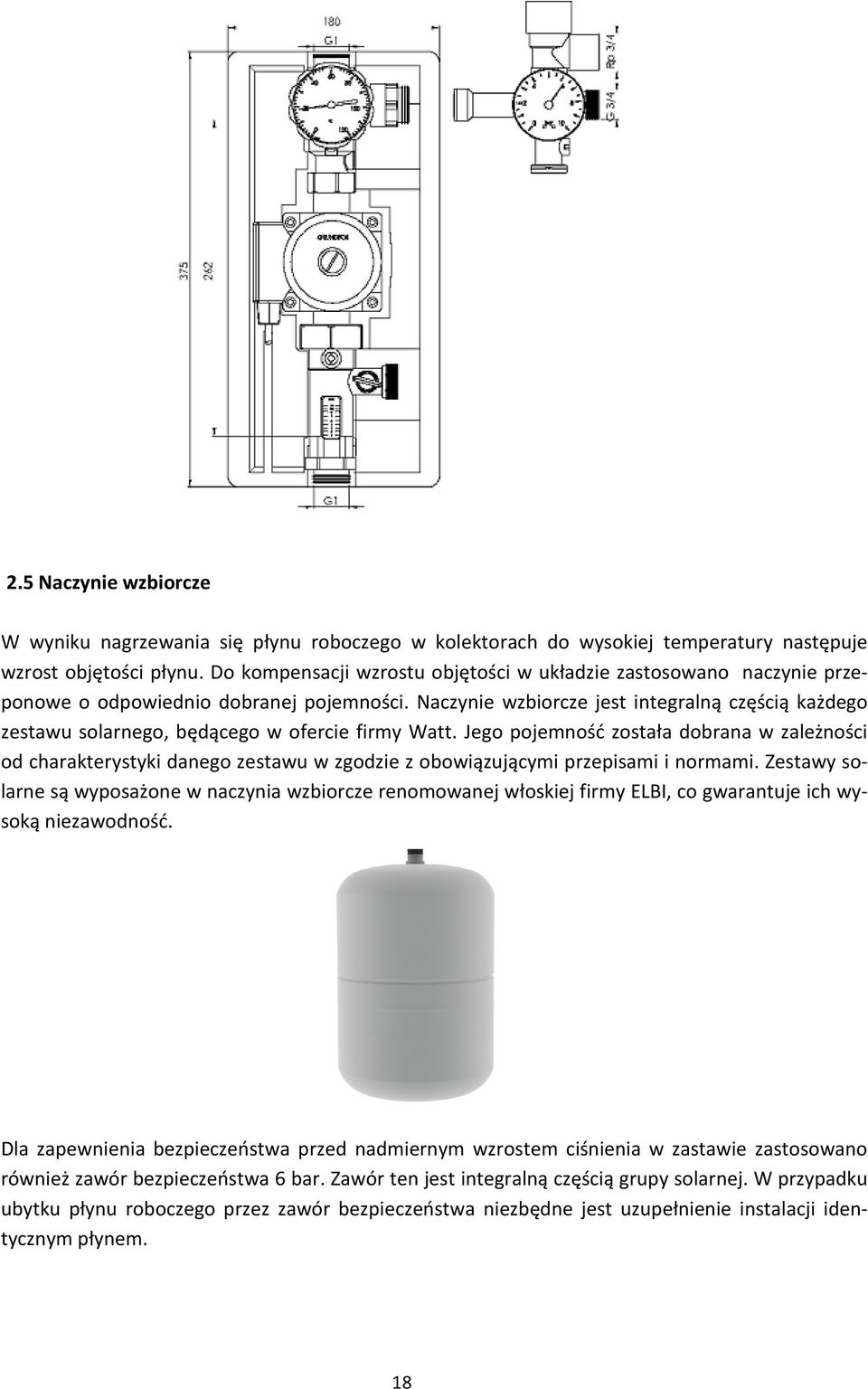

18 2.5 Naczynie wzbiorcze W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. 18

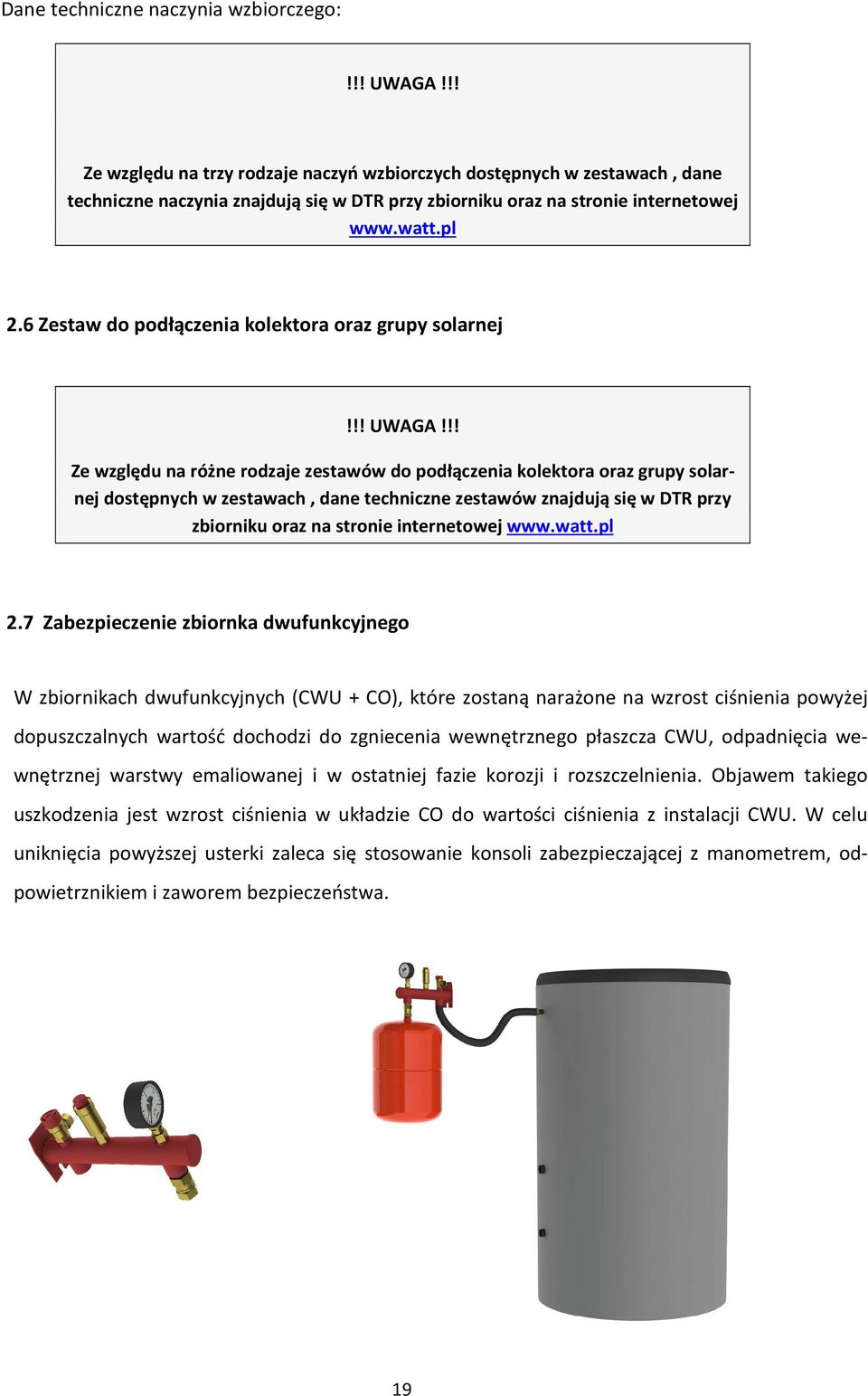

19 Dane techniczne naczynia wzbiorczego:!!! UWAGA!!! Ze względu na trzy rodzaje naczyń wzbiorczych dostępnych w zestawach, dane techniczne naczynia znajdują się w DTR przy zbiorniku oraz na stronie internetowej Zestaw do podłączenia kolektora oraz grupy solarnej!!! UWAGA!!! Ze względu na różne rodzaje zestawów do podłączenia kolektora oraz grupy solarnej dostępnych w zestawach, dane techniczne zestawów znajdują się w DTR przy zbiorniku oraz na stronie internetowej Zabezpieczenie zbiornka dwufunkcyjnego W zbiornikach dwufunkcyjnych (CWU + CO), które zostaną narażone na wzrost ciśnienia powyżej dopuszczalnych wartość dochodzi do zgniecenia wewnętrznego płaszcza CWU, odpadnięcia wewnętrznej warstwy emaliowanej i w ostatniej fazie korozji i rozszczelnienia. Objawem takiego uszkodzenia jest wzrost ciśnienia w układzie CO do wartości ciśnienia z instalacji CWU. W celu uniknięcia powyższej usterki zaleca się stosowanie konsoli zabezpieczającej z manometrem, odpowietrznikiem i zaworem bezpieczeństwa. 19

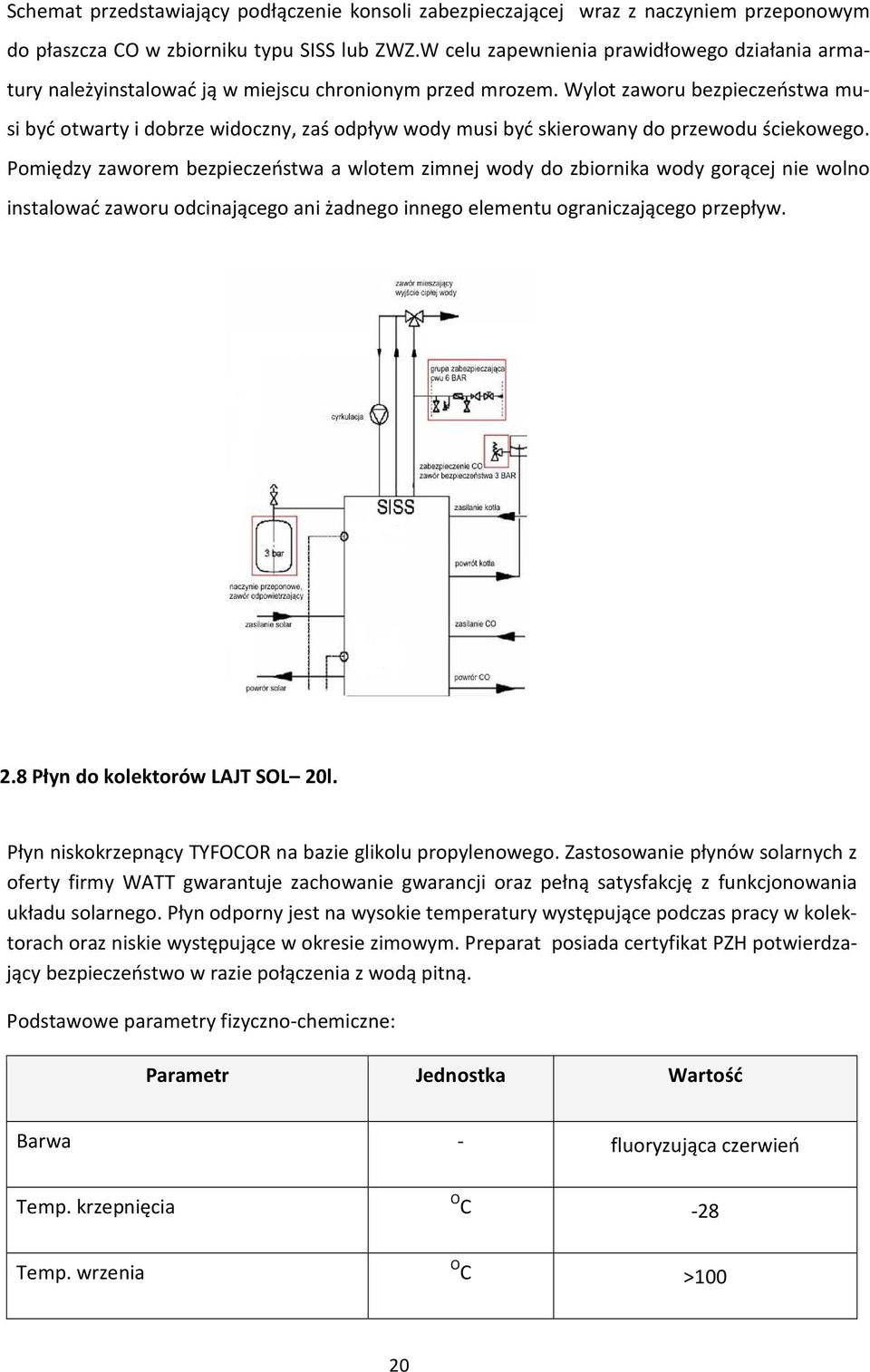

20 Schemat przedstawiający podłączenie konsoli zabezpieczającej wraz z naczyniem przeponowym do płaszcza CO w zbiorniku typu SISS lub ZWZ.W celu zapewnienia prawidłowego działania armatury należyinstalować ją w miejscu chronionym przed mrozem. Wylot zaworu bezpieczeństwa musi być otwarty i dobrze widoczny, zaś odpływ wody musi być skierowany do przewodu ściekowego. Pomiędzy zaworem bezpieczeństwa a wlotem zimnej wody do zbiornika wody gorącej nie wolno instalować zaworu odcinającego ani żadnego innego elementu ograniczającego przepływ. 2.8 Płyn do kolektorów LAJT SOL 20l. Płyn niskokrzepnący TYFOCOR na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Podstawowe parametry fizyczno-chemiczne: Parametr Jednostka Wartość Barwa - fluoryzująca czerwień Temp. krzepnięcia O C -28 Temp. wrzenia O C >100 20

21 Temp. zapłonu O C brak Prężność pary przy 20 O C mbar 20 Gęstość przy 20 O C g/cm 3 1,03 Rozpuszczalność w wodzie - całkowicie rozpuszczalny Lepkość przy 20 O C mm 2 /s 5 Wartość ph przy 500g/l., 20 O C - 9,0-10,5 Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. 21

22 3. Czynności instalacyjne: 3.1 Dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280OC. 3.2 Zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji. 3.3 Izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń. 3.4 Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5 Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 22

23 3.6 Zabezpieczenie kolektorów przed nasłonecznieniem w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7 Kontrola ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów). Zgodnie z wytycznymi projektowymi 1 l/min na jeden kolektor WATT CPC Kontrola jakości płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRAL- NE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARAN- CJĘ NA CAŁY SYSTEM SOLARNY 3.9 Kontrola poprawności wcześniejszych prac Naczynie przeponowe powinno być dobrane odpowiednio do instalacji. Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 23
