1 WYDZIAŁ INŻYNIERII ŚRODOWISKA Odnawialne źródła energii dla budynków Wykład 2 Energia słoneczna systemy wodne

2 Technicznie dostępny potencjał energii odnawialnych Słońce 2000 EJ/rok 4 razy Wiatr 350 EJ/rok 0,7 razy Bioenergia 150 EJ/rok 0,3 razy Geotermia 100 EJ/rok 0,2 razy Hydro 60 EJ/rok 0,12 razy Globalne zużycie energii 500 EJ/rok page 2

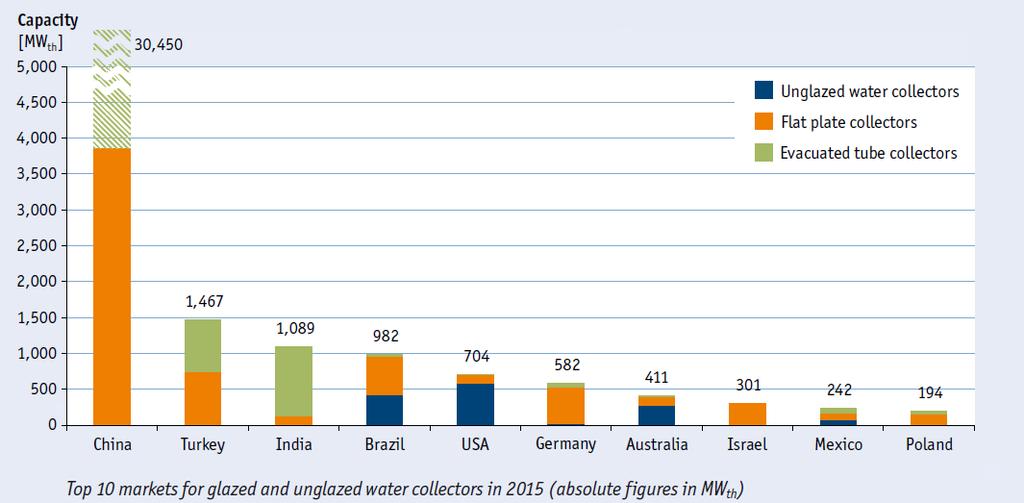

3 page 3

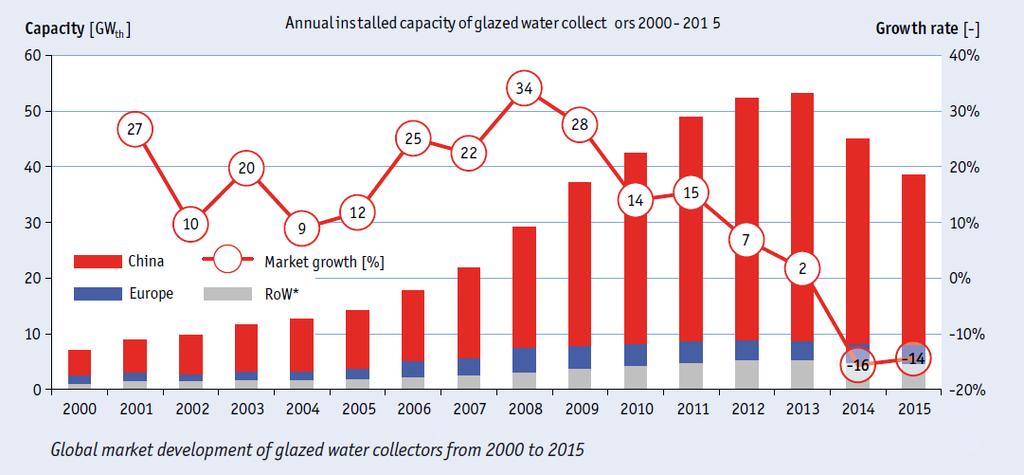

4 page 4

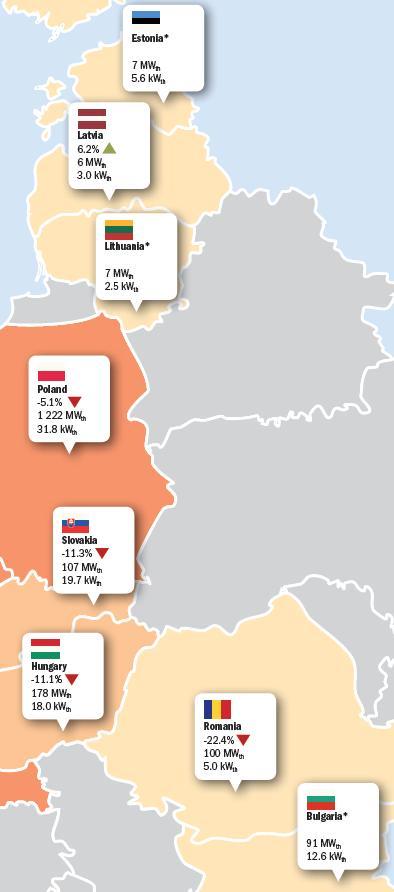

5 Zmiana struktury produkcji energii ze źródeł odnawialnych w Unii Europejskiej page 5

6 Energia Słońca docierająca do Ziemi Słońce jest kulą gorącej materii o średnicy około 1,4 miliona kilometrów i masie 1,991*10 30 kg. Całkowita moc promieniowania wysyłanego przez słońce w przestrzeń kosmiczną szacowana jest na 3,826*10 26 W. Średnia odległość od Ziemi wynosi niemal 150 mln kilometrów. Promieniowanie emitowane z powierzchni słońca rozchodzi się w przestrzeni kosmicznej we wszystkich kierunkach. Zatem gęstość promieniowania docierającego do zewnętrznych warstw atmosfery ziemskiej (G SC ) może być określona na podstawie zależności: page 6

7 Stała słoneczna 2 4 R T 4 4 S 2 L r GSC G SC T 4 S R 2 L r 2 5, G SC 1367W / m , , page 7

8 Ciepło użyteczne kolektora page 8

9 Potencjał energetyki słonecznej w Polsce Rys. 1. Rejonizacja średniorocznych sum promieniowania słonecznego całkowitego padającego na jednostkę powierzchni poziomej w kwh/m2/rok. Liczby wskazują całkowite zasoby energii promieniowania słonecznego w ciągu roku dla wskazanych rejonów kraju. page 9

10 Potencjał energetyki słonecznej w Polsce Średnioroczne sumy nasłonecznienia, godz./rok dla reprezentatywnych rejonów Polski. ilość godzin słonecznych: 1467(Zakopane)- 1624(Kołobrzeg), średnie napromieniowanie roczne: około 3,6 GJ/m 2 /rok (Sahara 8,5 GJ/m 2 /rok), w okresie letnim w godzinach okołopołudniowych średnie promieniowanie całkowite wynosi około 560 W/m 2 (w dni szczególnie słoneczne do 900 W/m 2 ). Średnie dzienne wartości w okresie letnim kształtują się w granicach 300W/m 2 page 10

11 Sposoby wykorzystania kolektory cieczowe, Zdjęcie: NRCan kolektory powietrzne, bierne instalacje grzewcze, ogniwa fotowoltaiczne. page 11

12 Podstawowe zalety i wady Zalety czystość energii, powszechny dostęp, minimalne koszty eksploatacyjne Wady mała gęstość mocy (średnio około 100W/m 2 ), dobowa zmienność mocy, sezonowa zmienność mocy, długoterminowe magazynowanie energii cieplnej. page 12

13 Kolektory cieczowe Lp Typ kolektora Temperatura pracy Zastosowania 1 Płaskie odkryte Do 60 o C Sezonowe podgrzewanie wody (baseny, działki rekreacyjne, ) 2 Płaskie zakryte Do 80 o C Przygotowanie ciepłej wody, baseny, 3 Próżniowe Pow. 80 o C Przygotowanie ciepłej wody, baseny, ogrzewanie 4 Skupiające (CPC) Do 250 o C Jak wyżej + procesy przemysłowe page 13

14 Kolektory słoneczne odkryte Niska cena Niska temperatura Trwały Lekki Sezonowe podgrzewanie wody basenowej Kanały przepływowe powodują równomierny przepływ przez kolektor Kolektor solarny nieoszklony Wlot kanału Szczeliny dozujące przepływ 2 rura zbiorcza Niskie ciśnienie Strumień wody basenowej Rysunek: NRCan Mała wydajność przy chłodnej i wietrznej pogodzie page 14

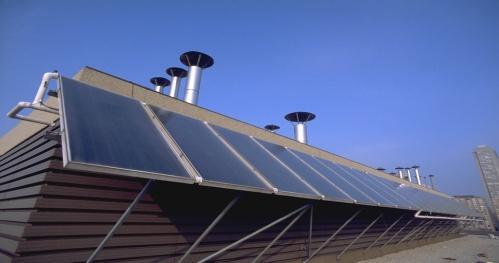

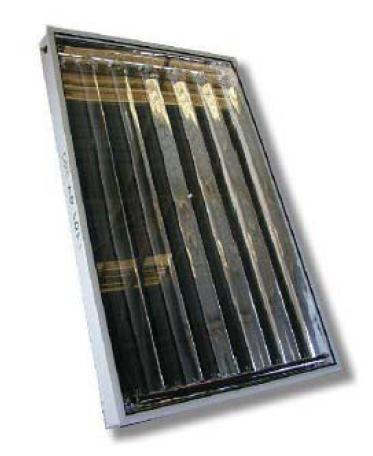

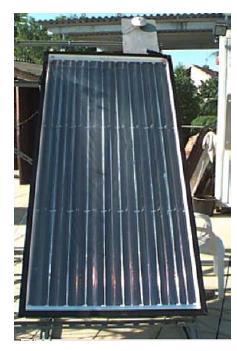

15 Kolektory płaskie page 15

16 Kolektory słoneczne płaskie Umiarkowana cena Szyba solarna Wyższa temperatura pracy Obudowa Może pracować przy ciśnieniu sieciowym wody zasilającej Absorber Wężownica Cięższy i mniej odporny na uszkodzenia Rysunek: NRCan Izolacja Rura zbiorcza page 16

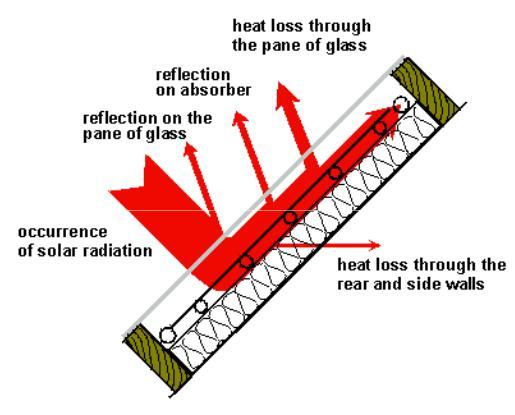

17 Bilans ciepła w kolektorze płaskim Ciepło tracone przez szklaną szybę Odbicie od absorbera Odbicie od szklanej szyby Występowanie słonecznego promieniowania Ciepło tracone przez tył i bok ścianki kolektora page 17

18 Zastosowanie szkła antyrefleksyjnego AR Zastosowanie szkła antyreflesyjnego pozwala na zwiększenie przepuszczalności promieniowania przez zestaw szklarski z 91 do 96% bez pogorszenia własności izolacyjnych. Zabieg ten umożliwia osiągnięcie temperatury do 150 o C w kolektorze płaskim page 18

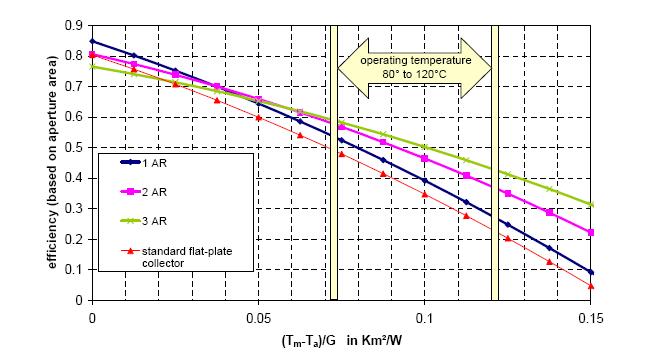

19 Zastosowanie szkła antyrefleksyjnego AR Porównanie charakterystyk kolektorów ze szkłem AR do charakterystyki standardowego kolektora płaskiego wg EN page 19

20 Kolektor próżniowy page 20

21 Konstrukcje kolektorów próżniowych Bezpośrednie ogrzewanie czynnika Z rurką ciepła page 21

22 Kolektory słoneczne próżniowe Wyższe koszty Brak strat konwekcyjnych Wysoka temperatura Zimniejsze strefy klimatyczne Mała odporność na uszkodzenia Instalacja może być bardziej skomplikowana Opady śniegu stanowią mniejszy problemem Produkcja i rozwój kolektorów próżniowych w Chinach Zdjęcie: Nautilus page 22

23 Charakterystyka kolektora page 23

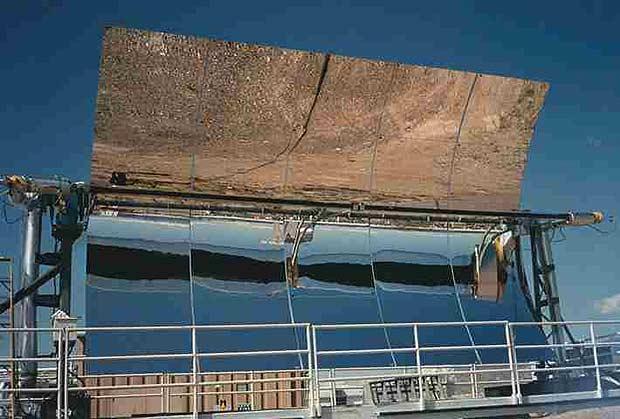

24 Kolektor skupiający page 24

25 Kolektor skupiający Obecny na rynku Cena ok /m2 page 25

26 Kolektor skupiający Obecny na rynku Cena ok /m2 page 26

27 MaReCo Obecny na rynku skandynawskim Cena ok /m2 page 27

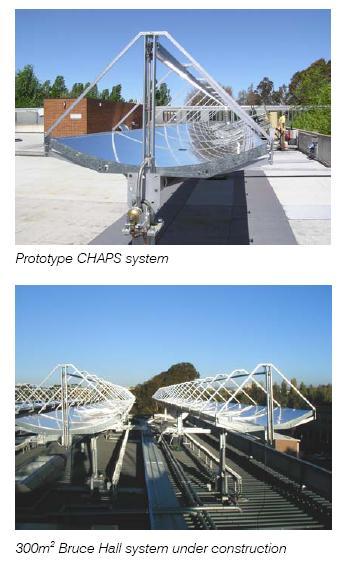

28 CHAPS Sprawność elektryczna 10% przy 80 o C i 8% przy 150 o C Gotowy do wprowadzenia na rynek. page 28

29 Kolektory skupiające page 29

30 Pole kolektorów skupiających page 30

31 Wieża słoneczna page 31

32 Woda podgrzewana solarnie Elementy systemów SPW Panel PV Kolektory słoneczne Schemat systemu solarnego podgrzewania wody Termosyfon Obieg wody podgrzewanej Ciepła woda dla budynku Obieg glikolowy Pompa glikolu Rozdzielacz Wstępny Zasobnik wody podgrzewanej przez system solarny Zasobnik c.w.u. Wymiennik ciepła Zawór spustowy Zimna woda zasilająca Rysunek: NRCan page 32

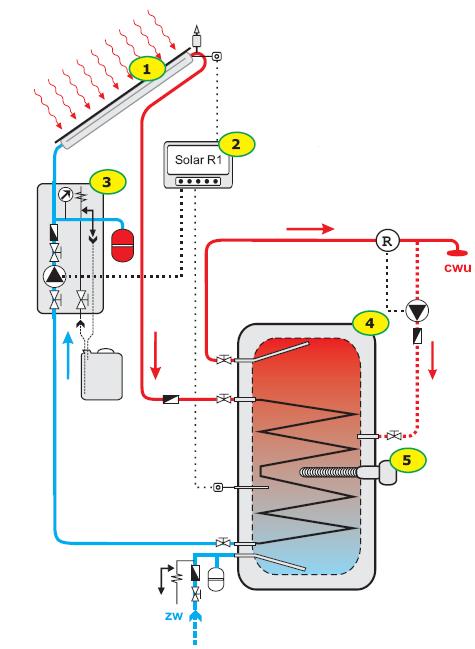

33 Schematy instalacji cwu z kolektorami cieczowymi Układ z wymuszonym obiegiem czynnika roboczego z zasobnikiem ciepła wyposażonym w dodatkową grzałkę elektryczną: (1) kolektor słoneczny, (2) regulator solarny, (3) układ pompy cyrkulacyjnej, (4) zasobnik ciepła z podgrzewaczem solarnym, (5) grzałka elektryczna. page 33

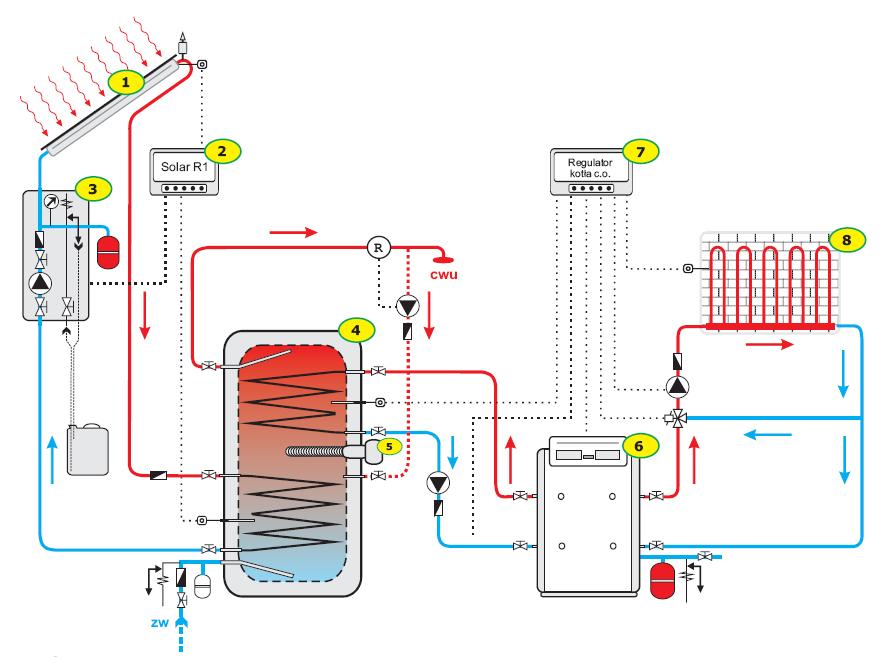

34 Schematy instalacji cwu z kolektorami cieczowymi System przygotowania ciepłej wody użytkowej wykorzystujący kocioł gazowy: (1) kolektor słoneczny, (2) regulator (3) układ pompy cyrkulacyjnej, (4) zasobnik ciepłej wody z podgrzewaczem i wężownicą kotła, (5) grzałka elektryczna, (6) kocioł, (7) regulator kotła, (8) instalacja grzewcza budynku. page 34

35 Schematy instalacji cwu z kolektorami cieczowymi Układ przygotowania ciepłej wody użytkowej wykorzystujący solarny wymiennik ciepła: (1) kolektor słoneczny, (2) regulator, (3) układ pompy cyrkulacyjnej, (4) wymiennik ciepła, (5) zasobnik ciepłej wody z wężownicą dodatkowego źródła ciepła, (6) kocioł, (7) regulator kotła, (8) instalacja grzewcza budynku. page 35

36 Schematy instalacji cwu z kolektorami cieczowymi Układ przygotowania ciepłej wody użytkowej wykorzystujący solarny wymiennik ciepła: (1) kolektor słoneczny, (2) regulator solarny, (3) układ pompy cyrkulacyjnej, (4) solarny zasobnik ciepła, (5) zasobnik ciepłej wody z wężownicą dodatkowego źródła ciepła, (6) kocioł, (7) regulator kotła, dr inż. Andrzej (8) instalacja Wiszniewski grzewcza budynku. page 36

37 Schematy instalacji basenowych z kolektorami cieczowymi System podgrzewania wody basenowej: (1) kolektor słoneczny, (2) regulator solarny, (3) układ pompy cyrkulacyjnej, (4) wymiennik ciepła, (5) basen kąpielowy. page 37

38 page 38 System przygotowania wody basenowej oraz użytkowej wykorzystujący kocioł: (1) kolektor słoneczny, (2) regulator (3) układ pompy cyrkulacyjnej, (4) zasobnik ciepłej wody, (5) kocioł, (6) regulator kotła, (7) instalacja grzewcza budynku, (8, 9) basenowy wymiennik ciepła, (10) basen kąpielowy. Schematy instalacji basenowych z kolektorami cieczowymi

39 Przykładowe koszty instalacji kolektorów cieczowych zakrytych L.p. Liczba osób Zapotrzebowanie dobowe Powierzchnia kolektora Koszt - - dm 3 /dobę m 2 PLN , , , , , , , , page 39

40 Przykładowe koszty instalacji kolektorów cieczowych próżniowych L.p. Liczba osób Zapotrzebowanie dobowe Powierzchnia kolektora Koszt - - dm 3 /dobę m 2 PLN , , , , , , , , page 40

41 Opłacalność stosowania instalacji zasilanych cieczowymi kolektorami słonecznymi Dla wyznaczenia efektu ekonomicznego zastosowania instalacji solarnej należy wyznaczyć następujące wielkości: Uzysk słoneczny ilość ciepła użytecznego pozyskanego w ciągu całego roku z instalacji solarnej na jednostkę powierzchni absorbera; Ilość i koszt zaoszczędzonego paliwa konwencjonalnego; Ilość oraz koszt unikniętej emisji CO2. page 41

42 Uzysk słoneczny lokalizacja, orientacja oraz sposób zabudowy absorberów typ (sprawność) kolektora parametry (temperatura nominalna) instalacji odbiorczej udział ciepła pozyskanego z instalacji solarnej w pokryciu jej całkowitych potrzeb page 42

43 GetSolar Sonnenkollektor-Anlagensimulation Axel Horn Kolektor płaski a próżniowy - symulacja Lokalizacja: Warszawa szer. geogr.:52,2 Kolektor: 6,00 m Pochyłość: 35,0 Azymut: 0,0 Typ instalacji: Zasobnik solarny ciepłej wody użytkowej Charakterystyka: c0 = 0,779 c1 = 2,641 W/(m K) c2 = 0,022 W/(m K ) Pochyłość: 35,0 Azymut: 0,0 Zasobnik: 300 litr Temperatura: max. 60 C / min. 55 C Zapotrzeb. ciepła: 9,42 kwh/dzień = 180 Litrów/dzień z 10 C na 55 C Energia konw.: Energia elektryczna page 43

44 GetSolar Sonnenkollektor-Anlagensimulation Axel Horn Kolektor płaski a prózniowy - symulacja Paradigma SUNlight 250 Tinox Paradigma CPC 30 Star azzurro Miesiąc Zysk solarny [kwh] Oszczędność [kwh] CO 2 - mniej o [kg] Styczeń: 30,6 31,0 34,1 Luty: 84,1 84,9 93,4 Marzec: 152,2 153,8 169,2 Kwiecień: 194,4 196,3 216,0 Maj: 226,0 228,3 251,1 Czerwiec: 223,8 226,0 248,6 Lipiec: 228,5 230,9 253,9 Sierpień: 234,0 236,4 260,0 Wrzesień: 167,1 168,8 185,7 Październik: 120,1 121,3 133,5 Listopad: 57,1 57,6 63,4 Grudzień: 28,9 29,2 32,1 Suma: 1746,9 1764,5 1941,0 Miesiąc Zysk solarny [kwh] Oszczędność [kwh] CO 2 - mniej o [kg] Styczeń: 55,6 56,2 61,8 Luty: 123,6 124,8 137,3 Marzec: 202,0 204,0 224,5 Kwiecień: 233,5 235,8 259,4 Maj: 260,7 263,3 289,7 Czerwiec: 252,5 255,0 280,5 Lipiec: 259,4 262,0 288,3 Sierpień: 258,0 260,6 286,7 Wrzesień: 201,0 203,1 223,4 Październik: 156,9 158,5 174,3 Listopad: 80,5 81,3 89,5 Grudzień: 49,1 49,6 54,5 Suma: 2132,9 2154,4 2369,8 Przeciętny roczny zysk kolektora: 291 kwh/m2 Przeciętny roczny zysk kolektora: 355 kwh/m2 page 44

45 GetSolar Sonnenkollektor-Anlagensimulation Axel Horn Kolektor płaski a prózniowy symulacja cd. Paradigma SUNlight 250 Tinox Paradigma CPC 30 Star azzurro page 45

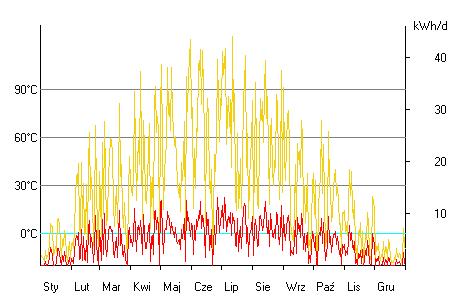

46 GetSolar Sonnenkollektor-Anlagensimulation Axel Horn Kolektor płaski a próżniowy symulacja cd. Paradigma SUNlight 250 Tinox Paradigma CPC 30 Star azzurro moc promieniowania, moc systemu solarnego, temperatura cw, temperatura dół zasobnika page 46

49 Uzysk słoneczny [ kwh/m2/rok] Uzysk słoneczny - lokalizacja Kolektory płaskie Standardowa instalacja cwu, południowozachodnie Niemcy Standardowa instalacja cwu, Warszawa ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Stopień pokrycia potrzeb [-] page 49

50 Usysk słoneczny [kwh/m 2 /rok] Lokalizacja: Warszawa Uzysk słoneczny parametry instalacji odbiorczej Ciepła woda - standardowy kolektor płaski Ciepła woda - dobry kolektor próżniowy Basen - standardowy kolektor płaski Basen - wysokiej klasy kolektor próżniowy 0% 10% 20% 30% 40% 50% 60% 70% 80% Stopień pokrycia potrzeb [-] page 50

51 Oszcędności eksploatacyjne [zł/m 2 /rok] Uzysk słoneczny [kwh/m2/rok] Oszczędności eksploatacyjne Jednostkowy koszt energii konwencjonalnej [zł/gj] page 51

52 Uniknięta emisja CO2 (kg/m2/rok] Energia konwencjonalna Olej opałowy Energia elektryczna Kotłownia węglowa Ciepłownia - węgiel EC - węgiel Kotłownia gazowa Emisja uniknięta Uzysk słoneczny [kwh/m2/rok] page 52

53 Wartość unikniętej emisji [zł/m2/rok] Jednostkowy koszt emisji CO2 [ /Mg] Koszt emisji unikniętej Uniknięta emisja CO2 [kg/m 2 /rok] page 53

54 Przykład Lp Wyszczególnienie Źródło Kolektory Kolektory Jednostka danych próżniowe płaskie 1 Energia konwencjonalna założenie gaz energia gaz energia ziemny el. ziemny el. 2 Stopień pokrycia potrzeb założenie 32% 32% 32% 32% 3 Koszt inwestycyjny założenie zł/m Koszt energii konwencjonalnej założenie zł/gj Jednostkowy koszt emisji założenie EURO/Mg Uzysk słoneczny Rys.2 kwh/m2/rok Oszczędności eksploatacyjne Rys.3 zł/m2/rok SPBT bez emisji w.3 / w.7 lata Uniknięta emisja Rys.4 Mg/m2/rok Wartość unikniętej emisji Rys.5 zł/m2/rok Oszczędności eksploatacyjne z emisją w.7 + w.10 zł/m2/rok SPBT z uwzględnieniem emisji w.3 /w.11 lata page 54

55 Podsumowanie Instalacje solarne dla przygotowania ciepłej wody użytkowej w naszych warunkach klimatycznych charakteryzują się niską efektywnością ekonomiczną. To, że powierzchnia instalowanych cieczowych kolektorów słonecznych systematycznie rośnie należy przypisać wysokiej świadomości społecznej inwestorów lub raczej, co jest bardziej prawdopodobne, ich snobizmowi i próżności. page 55
