Description. Opis. Kolektor wielkopowierzchniowy Hoval GFK-2GT do montażu w obiektach przemysłowych (5 i 10 m²)

Transkrypt

1 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 m²) and 10 m 2 ) Description Opis Kolektor wielkopowierzchniowy Hoval GFK-2GT do montażu w obiektach przemysłowych (5 i 10 m²) Kolektor wielkopowierzchniowy do termicznych instalacji solarnych w obiektach przemysłowych, do powierzchni kolektorów >40 m², do montażu na dachu i dachowego płaskiego montażu Aluminiowa rama kolektora wielkopowierzchniowego Wysokowydajny kolektor słoneczny, zawiera wysoko selektywny, powlekany absorber aluminiowy (poziom absorpcji = 0,95, poziom emisji = 0,05) Ze spawanym laserowo absorberem i solarną osłoną ze szkła bezpiecznego (poziom transmisji = 0.91) W antykorozyjnej ramie aluminiowej ze ścianką tylną z blachy aluminiowej Wysokiej jakości izolacja cieplna (wełna mineralna 50 mm) Do montażu na dachu i płaskiego montażu dachowego w obiektach przemysłowych Powierzchnia jednego kolektora 5 i 10 m² Zakres dostawy Dostawa w układzie stojącym, na paletach, do montażu dźwigowego Minimalna ilość kolektorów w dostawie - 2 szt. Typ Powierzchnia Powierzchnia kolektora absorbera brutto m² netto m² GFK-2GT (5) 5,045 4,622 Moc kolektora i jakość skontrolowane według EN Arsenal Research Center - Wiedeń, Nr kontrolny LT Centrum Badawcze i Testowe Instalacji Solarnych ITW-Stuttgart, Nr kontrolny 08C0L694Q/1 Certyfikat Solar Keymark Numer rejestrowy 011-7S2003F Modyfikacje Subject to modifications, zastrzeżone,

2 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 and m²) 10 m 2 ) Part Akcesoria No. dodatkowe Kolektor wielkopowierzchniowy GFK Nr Part części No. Kolektor wielkopowierzchniowy ze zintegrowanymi rurami zbiorczymi, gotowy do podłączenia do zestawu przyłączeniowego kolektora. Do montażu kolektora wielkopowierzchniowego konieczne jest zastosowanie dźwigu na placu budowy! Kolektor typ Powierzchnia brutto Powierzchnia absorbera GFK-2GT (5) 5,045 m² 4,622 m² GFK-2GT (10) 10,05 m² 9,17 m² Osprzęt Zestaw przyłączeniowy kolektora AS-GFK Zestaw zaślepek z uszczelkami do zabezpieczenia niepotrzebnych króćców. Zawiera: - uszczelki płaskie: 4 x 1¼ - zaślepki: 2 x 1¼ Wymagana liczba w zależności od połączenia kolektorów Zestaw tulei zanurzeniowej TS-GFK Tuleja zanurzeniowa czujnika ze śrubunkami przyłączeniowymi do montażu na zasilaniu kolektora. Elementy wchodzące w skład zestawu: - tuleja zanurzeniowa czujnika - uszczelka płaska 1¼ - redukcja 28/22 mm - redukcja 1¼ /¾ - śrubunek 1¼ Wymagana ilość: 1 x na każde sterowane pole kolektorów. Zalecana ilość: 1 x na połączone jednego pola kolektorów Zestaw połączeń kolektorów KVS-GFK 2 kompensatory z rur falistych z przyłączami gwintowanymi 1 ¼ do połączenia dwóch kolektorów z 4 uszczelkami płaskimi 1 ¼ Zestaw przyłączeniowy do rur falistych do kolektora Hoval GFK DN 32, 1500 mm Zawiera: 2 rury faliste DN 32 Średnica wewnętrzna: 33 mm Średnica zewnętrzna: 40 mm Grubość ścianki: 0,3 mm Długość: 1500 mm Materiał: stal nierdzewna z króćcem lutowniczym do miedzi z jednej strony Średnica: 35 mm Grubość ścianki: 1,5 mm Długość: 100 mm z tuleją lutowniczą do miedzi Średnica: 35 mm x 1¼ z nakrętką lutowniczą Izolacja: wysokotemperaturowa Grubość izolacji: 14 mm Średnica izolacji: 42 mm Wykonana z polietylenu chroniącego przed ostrymi krawędziami i dziobami ptaków Modyfikacje Subject to zastrzeżone, modifications,

3 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 m²) and 10 m 2 ) Akcesoria Part No. dodatkowe Nr Part części No. Zestawy montażowe Śruby fundamentowe Równolegle do pochylenia dachu: Zalecane do wszystkich rodzajów dachów z wyjątkiem dachu z dachówek. Dla GFK 10 m 2 SS 0 N5 - GFK-2GT (10) zawiera 5 króćców na każdy kolektor Dla GFK 5 m 2 SS 0 N3 - GFK-2GT (5) zawiera 3 króćce na każdy kolektor Przy montażu na dachu należy uwzględnić rozstaw krokwi! Montaż na dachu płaskim i wolnostojąco: 30 podniesione: Dla GFK 10 m 2 FD 30 N3 - GFK-2GT (10) zawiera 3 króćce na każdy kolektor Dla GFK 5 m 2 FD 30 N2 - GFK-2GT (5) zawiera 2 króćce na każdy kolektor 45 podniesione: Dla GFK 10 m 2 FD 45 N3 - GFK-2GT (10) zawiera 3 króćce na każdy kolektor Dla GFK 5 m 2 FD 45 N2 - GFK-2GT (5) zawiera 2 króćce na każdy kolektor 60 podniesione: Dla GFK 10 m 2 FD 60 N3 - GFK-2GT (10) zawiera 3 króćce na każdy kolektor Dla GFK 5 m 2 FD 60 N2 - GFK-2GT (5) zawiera 2 króćce na każdy kolektor Modyfikacje Subject to modifications, zastrzeżone,

4 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 and m²) 10 m 2 ) Technical Dane techniczne data Kolektor wielkopowierzchniowy Hoval GFK-2GT Typ (5) (10) Sprawność optyczna * % 80,1 80,1 a 1 * W/(m 2 K) 3,188 3,188 a 2 * W/(m 2 K 2 ) 0,015 0,015 Powierzchnie referencyjne Powierzchnia brutto m 2 5,045 10,09 Powierzchnia apertury m 2 4,64 9,28 Powierzchnia absorbera m 2 4,622 9,244 Kolektor/Obudowa Długość, szerokość, wysokość patrz Wymiary Materiał aluminium Ciężar kg Absorber Współczynnik absorpcji % Współczynnik emisji % 5 5 Zawartość nośnika ciepła l 4,4 8,8 Forma przepływu serpentynowy Ilość przyłączy 4 Wykonanie przyłączy śrubowe Osłona szklana (osłona przezroczysta) Nazwa produktu Szkło bezpieczne z osłoną solarną Poziom transmisji % 91,4 91,4 Grubość mm 3,2 Izolacja termiczna Materiał Wełna mineralna Przewodność cieplna W/(m K) 0,035 Grubość mm 35/50 Granice zastosowania Temperatura spoczynkowa C 197 Maks. dopuszczalne ciśnienie robocze bar 10 Dopuszczalny nośnik ciepła Mieszanina glikolu i wody Przepływ właściwy ok. l/(h m 2 ) * w odniesieniu do powierzchni apertury: Stopień skuteczności przy TM = TA TM = średnia temperatura nośnika ciepła w kolektorze TA = temperatura powietrza otoczenia Pomiary danych technicznych zgodnie z EN Modyfikacje Subject to zastrzeżone, modifications,

5 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 m²) and 10 m 2 ) Dane Technical techniczne data Krzywa stopnia sprawności, kolektor wielkopowierzchniowy GFK-2GT (5, 10) Sprawność Różnica temperatur (Tm-Ta) w K Modyfikacje Subject to modifications, zastrzeżone,

6 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 and m²) 10 m 2 ) Technical Dane techniczne data Wykres spadku ciśnienia, kolektor wielkopowierzchniowy GFK-2GT GFK-2GT (5) GFK-2GT (10) Δp [mbar] Δp [mbar] m [kg/h] m [kg/h] Spadek ciśnienia na kolektor dla mieszaniny środka mrozoodpornego (FS) i wody (40% / 60%) przy temperaturze nośnika ciepła 50 C równoległe szeregowe Wysoki przepływ Niski przepływ Wysoki przepływ Niski przepływ Bez zasady Tichelmanna maks. 70 m² maks. 80 m² niezalecane (rozkład przepływu) maks. 100 m² Według zasady Tichelmanna maks. 70 m² maks. 110 m² niezalecane (rozkład przepływu) maks. 100 m² Wysoki przepływ (30-50 kg/m²h): TM obszaru z połączeniami: maks. 70 m² NTM obszaru z połączeniami: maks. 70 m² Ograniczenie: spadki ciśnienia > 460 mbar Spadek ciśnienia mws Powierzchnia kolektora w m 2 Niski przepływ (10-20 kg/m²h): TM obszaru z połączeniami: maks. 110 m² NTM obszaru z połączeniami: maks. 80 m² Ograniczenie: różnica rozkładu przepływu maks. 1,5 Spadek ciśnienia mws Powierzchnia kolektora w m Modyfikacje Subject to zastrzeżone, modifications,

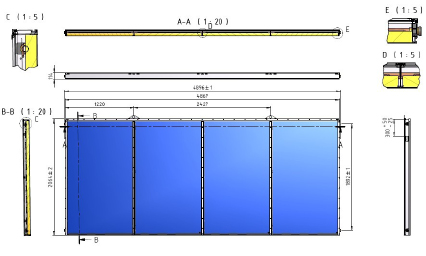

7 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 m²) and 10 m 2 ) Wymiary Dimensions GFK-2GT 5 m² (Wymiary w mm) GFK-2GT 10 m² (Wymiary w mm) Modyfikacje Subject to modifications, zastrzeżone,

8 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 and m²) 10 m 2 ) Dimensions Wymiary Punkty mocowania kolektora wielkopowierzchniowego GFK-2GT 5-10 m 2 Punkty mocowania do montażu na dachu płaskim Typ kolektora Ilość podpór A B C D E F G H GFK-2GT (10) GFK-2GT (5) Punkty mocowania, montaż na dachu nachylonym Typ kolektora Ilość podpór A* B C D E F G H GFK-2GT (10) min GFK-2GT (5) min * w zależności od rozstawu krokwi 334 Modyfikacje Subject to zastrzeżone, modifications,

9 for do montażu large-scale w obiektach public construction przemysłowych projects (5 i 10 (5 m²) and 10 m 2 ) Przykładowe Examples rozwiązania Schemat orurowania Połączenia kolektorów wielkopowierzchniowych Hoval GFK-2GT (5)/GFK-2GT (10) Połączenie równoległe kolektorów, bez zasady Tichelmanna: maks. powierzchnia kolektora w trybie wysokiego przepływu (30-50 kg/m 2 /h): 70 m 2 maks. powierzchnia kolektora w trybie niskiego przepływu (10-20 kg/m 2 /h): 80 m 2 Zestaw przyłączeniowy kolektorów Zaślepka Zasilanie Powrót Zestaw połączeń kolektorów Zaślepka Połączenie równoległe kolektorów, z zasadą Tichelmanna: maks. powierzchnia kolektora w trybie wysokiego przepływu (30-50 kg/m 2 /h): 70 m 2 maks. powierzchnia kolektora w trybie niskiego przepływu (10-20 kg/m 2 /h): 110 m 2 Zestaw przyłączeniowy kolektorów Zestaw połączeń kolektorów Zaślepka Zasilanie Powrót Połączenie szeregowe/równoległe kolektorów, z zasadą Tichelmanna: maks. powierzchnia kolektora w trybie niskiego przepływu (10-20 kg/m 2 /h): 100 m 2 maks. powierzchnia kolektora w trybie wysokiego przepływu (30-50 kg/m 2 /h): niezalecane Zaślepka Zasilanie Powrót Modyfikacje Subject to modifications, zastrzeżone,

10 336
