Przepływowy zasobnik ciepłej wody użytkowej SBS 601/801/1001/1501 W SOL

Transkrypt

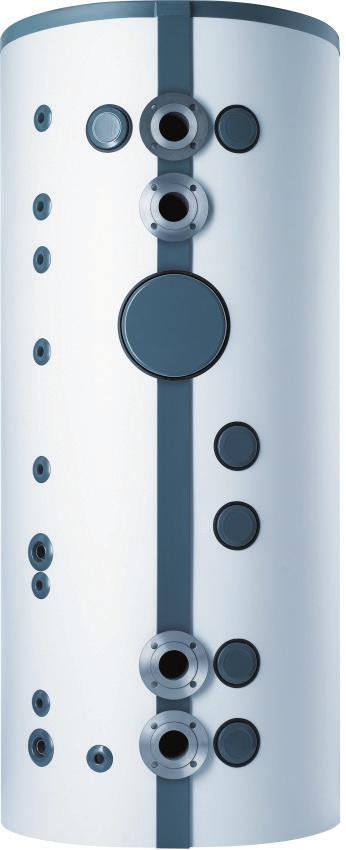

1 601/801/1001/1501 Stojący, ciśnieniowy zasobnik z dwoma funkcjami - przygotowanie c.w.u. i zbiornik buforowy w jednym. Służy do produkcji c.w.u. w systemie przepływowym oraz do hydraulicznego rozdzielenia instalacji źródła ciepła od instalacji centralnego ogrzewania co zapewnia bezawaryjną pracę systemu grzewczego z pompą ciepła. Wymienjik ciepła (wężownica) wykonany jest z rury falistej (co najmniej podwójna powierzchnia wymiany w porównaniu z rurą gładką) odporny na odkładanie się osadów. Do współpracy z pompami ciepła w systemach kaskadowych i pojedynczych. W wersji... zasobnik wyposażony jest w dodatkową wężownicę do podłączenia dodatkowego źródła ciepła np. kolektorów słonecznych. Dodatkowe wyposażenie obowiązkowe: izolacja cieplna Thermodul WDH. Klasa i jakość potwierdzona: 601 Dane techniczne Dane hydrauliczne 601 W 801 W W 801 W 1001 W W SOL SOL Pojemność znamionowa l Pojemność dolnej wężownicy - SOL l 12, ,8 22,6 Pojemność wężownicy c.w.u. l Powierzchnia dolnej wężownicy - SOL m 2 1,5 2,4 3 3,6 Powierzchnia wężownicy c.w.u. m , ,5 14 Spadek ciśnienia w dolnej wężownicy przy hpa przepływie 1,0 m³/h Spadek ciśnienia przy 10/25/40 l/min hpa 21 / 108 / - 23 / 122 / - 30 / 155 / / 186 / / 108 / - 23 / 122 / - 30 / 155 / / 186 / 486 Ograniczenia / limity Max. strumień przepływu przy ładowaniu i rozładowywaniu - strefowy układ temp. m 3 /h 1,8 2,0 2,4 3,0 1,8 2,0 2,4 3,0 Max. strumień przepływu przy ładowaniu m 3 /h 2,4 3,0 3,6 6,0 2,4 3,0 3,6 6,0 i rozładowywaniu Max. dopuszczalne ciśnienie MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 Ciśnienie próby hydraulicznej MPa 0,45 0,45 0, ,45 0,45 0,45 0,45 Max. dopuszczalne ciśnienie c.w.u. MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 Max. dopuszczalne ciśnienie c.w.u. przy ciśnieniu w części buforowej 0,3 MPa MPa Max. dopuszczalna temperatura C Maksymalna zalecana powierzchnia apertury kolektorów m Wymiary Wysokość mm Średnica mm Średnica z izolacją mm Wysokość pochylonego zbiornika mm Waga Ciężar zbiornika napełnionego kg Ciężar zbiornika pustego kg Wyposażenie obowiązkowe WDH 601 WDH 801 WDH 1001 WDH 1501 Numer katalogowy Wysokość mm Średnica mm Grubość izolacji mm

2 /801/1001/1501 Przepływowy zasobnik c.w.u Osprzęt 601 W 601 C20 WE zasilanie (dodatkowa) Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C21 WE powrót (dodatkowa) Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C22 C.O. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C23 C.O. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D29 Pompa ciepła c.w.u. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D30 Pompa ciepła c.w.u. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D36 Pompa ciepła c.o. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D37 Pompa ciepła c.o. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A F36 Czujnik pompy ciepła c.w.u. (opcjonalnie) Średnica mm 9,5 9,5

3 601/801/1001/1501 Przepływowy zasobnik c.w.u W 801 C20 WE zasilanie (dodatkowa) Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C21 WE powrót (dodatkowa) Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C22 C.O. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C23 C.O. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D29 Pompa ciepła c.w.u. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D30 Pompa ciepła c.w.u. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D36 Pompa ciepła c.o. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D37 Pompa ciepła c.o. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A F36 Czujnik pompy ciepła c.w.u. (opcjonalnie) Średnica mm 9,5 9,5

4 /801/1001/1501 Przepływowy zasobnik c.w.u Osprzęt 1001 W 1001 C20 WE zasilanie (dodatkowa) Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C21 WE powrót (dodatkowa) Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C22 C.O. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A C23 C.O. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D29 Pompa ciepła c.w.u. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D30 Pompa ciepła c.w.u. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D36 Pompa ciepła c.o. zasilanie Gwint zewnętrzny G 1 1/2 A G 1 1/2 A D37 Pompa ciepła c.o. powrót Gwint zewnętrzny G 1 1/2 A G 1 1/2 A F32 Czujnik pompy ciepła powrót (opcjonalnie) Średnica mm 9,5 9,5 F36 Czujnik pompy ciepła c.w.u. (opcjonalnie) mm 9,5 9,5

5 601/801/1001/1501 Przepływowy zasobnik c.w.u W 1501 C20 WE zasilanie (dodatkowa) Gwint zewnętrzny G 2 A G 2 A C21 WE powrót (dodatkowa) Gwint zewnętrzny G 2 A G 2 A C22 C.O. zasilanie Gwint zewnętrzny G 2 A G 2 A C23 C.O. powrót Gwint zewnętrzny G 2 A G 2 A D29 Pompa ciepła c.w.u. zasilanie Gwint zewnętrzny G 2 A G 2 A D30 Pompa ciepła c.w.u. powrót Gwint zewnętrzny G 2 A G 2 A D36 Pompa ciepła c.o. zasilanie Gwint zewnętrzny G 2 A G 2 A D37 Pompa ciepła c.o. powrót Gwint zewnętrzny G 2 A G 2 A F32 Czujnik pompy ciepła powrót (opcjonalnie) Średnica mm 9,5 9,5 F36 Czujnik pompy ciepła c.w.u. (opcjonalnie) mm 9,5 9,5

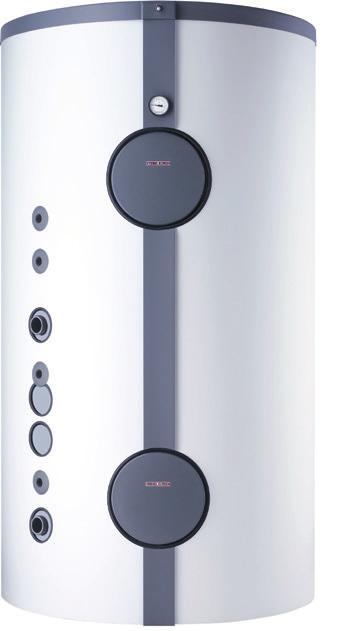

6 Izolacja cieplna WDH WDH SBB Izolacja termiczna - Thermodul do 800/1000/1500 W (SOL) Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia minimalne straty ciepła. Płaszcz zewnętrzny biały, pokrywa w kolorze bazaltowo-szarym. Grubość 110 mm (główna izolacja cieplna o grubości 90 mm oraz powłoka z włókien poliestru o grubości 20 mm). Mocowanie: listwa mocująca. WDH 601 Przeznaczona dla 601 W, WDH 801 WDH 1001 WDH W, 1001 W, 1501 W, Wysokość mm Średnica mm Grubość izolacji mm Zużycie energii w trybie gotowości/24 h kwh 2,6 2,9 3,5 4,3 przy 65 C Osprzęt Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia minimalne straty ciepła. Płaszcz zewnętrzny biały, pokrywa w kolorze bazaltowo-szarym. Grubość 110 mm (główna izolacja cieplna o grubości 90 mm oraz powłoka z włókien poliestru o grubości 20 mm). Mocowanie: listwa mocująca. Izolacja termiczna - Thermodul do SBB 751/1001 (SOL) WDH 751 SBB WDH 1001 SBB Przeznaczona dla SBB 751 i 751 SOL SBB 1001 i 1001 SOL Wysokość mm Średnica mm Grubość izolacji mm Zużycie energii w trybie gotowości/24 h przy 65 C kwh 2,9 3,6 Wysokiej jakości izolacja cieplna wykonana z wysokogatunkowego EPTS, z wtrąceniami grafitu, zapewnia minimalne straty ciepła. Płaszcz zewnętrzny biały, pokrywa w kolorze bazaltowo-szarym. Grubość 110 mm (główna izolacja cieplna o grubości 90 mm oraz powłoka z włókien poliestru o grubości 20 mm). Mocowanie: listwa mocująca. Izolacja termiczna - Thermodul do SBB 600/800/1000 (SOL) Przeznaczona dla Wysokość Średnica Grubość izolacji Zużycie energii w trybie gotowości/24 h przy 65 C WDH 600 SBB WDH 800 SBB WDH 1000 SBB SBB 600 WP SOL SBB 800 WP SOL SBB 1000 WP SOL mm mm mm kwh 2,7 3 3,7
