Manometry cyfrowe, kalibratory ciśnienia, temperatury i sygnałów oraz pompki kalibracyjne

Transkrypt

1 Manometry cyfrowe, kalibratory ciśnienia, temperatury i sygnałów oraz pompki kalibracyjne Wydanie I/2018

2 SPIS TREŚCI Kalibratory pętli prądowej ADT209 i ADT Wielofunkcyjne kalibratory sygnałów analogowych ADT Wielofunkcyjne kalibratory temperatury i sygnałów ADT221A Wielofunkcyjne kalibratory temperatury i sygnałów ADT222A Wielofunkcyjne kalibratory temperatury i sygnałów z HART ADT223A Piecyki kalibracyjne temperatury ADT Manometry cyfrowe ADT680 i ADT680W Precyzyjne manometry cyfrowe ADT681 i ADT681IS Precyzyjne kalibratory ciśnienia ADT Automatyczne kalibratory ciśnienia ADT Automatyczne kalibratory ciśnienia ADT Wymienne moduły ciśnienia do kalibratorów ADT Kalibratory niskich ciśnień KAL Kalibratory niskich ciśnień KAL100 i KAL Pneumatyczne pompki kalibracyjne niskiego ciśnienia ADT901A Pneumatyczne pompki kalibracyjne ciśnienia ADT912A Pneumatyczne pompki kalibracyjne ciśnienia ADT914A Pneumatyczne pompki kalibracyjne ciśnienia ADT Pneumatyczne pompki kalibracyjne ciśnienia ADT Pneumatyczne pompki kalibracyjne ciśnienia ADT Pneumatyczne pompki kalibracyjne wysokiego ciśnienia ADT919A Pneumatyczne pompki kalibracyjne wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne ciśnienia ADT Hydrauliczne pompki kalibracyjne ciśnienia ADT Hydrauliczne pompki kalibracyjne ciśnienia ADT Hydrauliczne pompki kalibracyjne wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne bardzo wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne bardzo wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne ultra wysokiego ciśnienia ADT Hydrauliczne pompki kalibracyjne ultra wysokiego ciśnienia ADT Bloki ze złączami ADT121 i ADT Zestaw adapterów i złączek ADT Zestaw adapterów i złączek ADT Zestaw adapterów i złączek ADT Hydrauliczne i pneumatyczne filtry do układów kalibracji ciśnienia ADT

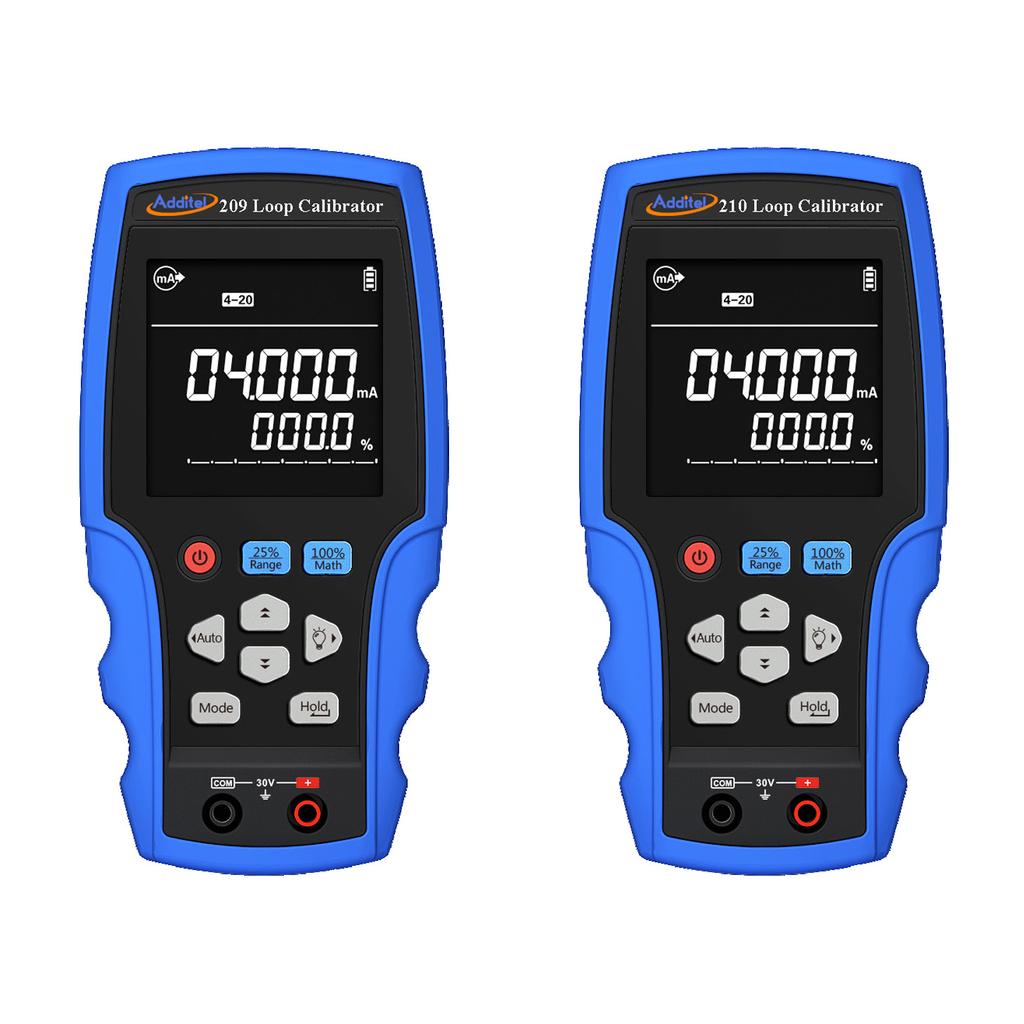

3 Kalibratory pętli prądowej ADT209 i ADT210 Dokładność 0.01% (0.03%) wartości odczytywanej Pomiar, zasilanie lub symulacja pętli prądowej Pomiar napięcia (DC) Jednoczesne wyświetlanie ma i % zakresu Ustawiana rampa i funkcja kroku Przyjazny wyświetlacz i interfejs użytkownika Wbudowany rezystor 250Ω dla zasilania pętli 24V (HART) Kalibratory pętli prądowej z serii ADT209 i ADT210 przeznaczone są głównie do pomiaru i kalibracji pętli prądowej. Kalibratory łączy łatwość użytkowania i funkcjonalność, co czyni z nich idealne narzędzia do diagnozowana i rozwiązywania problemów z pętlą prądową. Kalibratory ADT209 posiadają dokładność 0,03% (wartości odczytywanej), natomiast kalibratory ADT210 posiadają dokładność 0,01% (wartości odczytywanej). Jeśli chcesz zasilać, symulować lub po prostu mierzyć pętlę prądową, seria kalibratorów Additel spełni twoje oczekiwania. Kalibratory ADT209 i ADT210 pozwalają na pomiar prądu oraz napięcia. Możesz symulować (ma) i zasilać przetworniki pętli prądowej. Naciśnięcie jednego przycisku powoduje przyłączenie pomiędzy zerem i zakresem, automatyczną rampą i automatycznym krokiem. Każdy kalibrator pętli posiada duży i czytelny wyświetlacz, który równocześnie wyświetla wartość mierzoną oraz procent zakresu (%). Dokładność pomiaru sygnału analogowego Dokładność Zakres Rozdz. ADT209 ADT210 Napięcie DC [1] V 1mV 0.03%RD+2mV 0.01%RD+2mV Prąd ma [2] mA 1μA 0.03%RD+2µA 0.01%RD+2µA Test przełączników [1] Rezystancja wejścia 1MΩ [2] Pomiar pętli prądowej: max 700Ω Rezystancja wejścia min. 500MΩ Poziom wyzwalania: dolny <0,3V, górny >2V Dokładność generowanego sygnału analogowego Dokładność Zakres Rozdz. ADT209 ADT210 Prąd ma [2] mA 1μA 0.03%RD+2µA 0.01%RD+2µA Tryb źródła Tryb zewnętrznego zasilania Max 700Ω/20mA Nominalne napięcie pętli zewnętrznej 24V (max 30V, min 12V) Zabezpieczenie przeciwprzepięciowe Zabezpieczenie przeciążeniowe Temperatura przechowywania Temperatura pracy 30VDC (240VAC) 33mA DC C Wysokość robocza <3000m Wibracje / wstrząsy Zasilanie Czas pracy na baterii Wymiary Certyfikat kalibracji Zgodność z normami ADT2 -ADT C, max 95%RH 2G; 5 do 500Hz Upadek z wysokości 1 metra Bateria alkaiczna 9V (ANSI/NEDA1604A lub IEC) Opcjonalnie zasilacz sieciowy Tryb źródła: 18 godzin (12mA / 500Ω) Tryb pomiaru: 50 godzin 163 x 83 x 41mm Fabryczny certyfikat klaibracji zgodny z NIST CSA, CE, DNV 09 Kalibrator pętli prądowej (dokładność 0,03%) Model 10 Kalibrator pętli prądowej (dokładność 0,01%) Wyposażenie znajdujące się w komplecie: bateria alkaiczna (1szt), przewody pomiarowe (1 kpl), instrukcja obsługi (1szt), fabryczny certyfikat kalibracji (1szt). Opcjonalne wyposażenie Nr modelu 9812 Zewnętrzny zasilacz stabilizowany (9VDC) Specyfikacja ogólna Limit napięcia Funkcje pomiaru Wyświetlacz 30V pomiędzy zaciskami lub pomiędzy zaciskami i uziemieniem Automatyczny krok, automatyczna rampa, zakres kroku VA LCD (52 x 52 mm) Zasilanie pętli prądowej 24VDC ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 393

4 Wielofunkcyjne kalibratory sygnałów analogowych ADT220 Symulacja i pomiar sygnałów analogowych ma, mv, V Dokładność od 0,01%RD + 0,005%FS Wbudowany zasilacz 24VDC pętli prądowej Jednoczesny odczyt wartość symulacji i pomiaru Kolorowy wyświetlacz LCD, TFT, wielkość 3,5 Zaawansowane funkcje: konwersji, kalibracji, obliczeniowe Wbudowany rejestrator, pamięć do rekordów Wymiary obudowy 100 x 192 x 52mm Zasilanie bateryjne, akumulator Li-ion (15 godz.) + zasilacz Fabryczny certyfikat kalibracji zgodny z NIST Gwarancja: 3 lata Wielofunkcyjne kalibratory ADT220 są oparte o unikatowe i opatentowane rozwiązania. Kalibratory są kompaktowymi, wytrzymałymi oraz przenośnymi urządzeniami do symulacji i pomiaru pętli prądowej, sygnałów napięciowych (mv/v), ciągłości pętli jak również do wykonywania testów przełączników (ON/OFF). Kalibratory posiadają interfejs i menu podobne do smartfona, powoduje to, że kalibratory są proste i łatwe w użyciu. Kalibratory przeznaczone są przede wszystkim do kalibracji, obsługi oraz rozwiązywania problemów z urządzeniami przemysłowymi. Podstawowe cechy: Pomiar i symulacja pętli prądowej, mv i V Pomiar pętli prądowej w zakresie do 30mA z rozdzielczością 0,1μA. Pomiar sygnałów napięciowych do 60VDC i sygnałów mv do 300mV. Symulacja pętli prądowej, mv i V. Zasilanie pętli prądowej 24VDC. Dane statystyczne i analiza Wyświetlanie wartości max, min, szczytowych i procentowych. Konwersja danych na wartości fizyczne. Rejestracja Duża pamięć do rekordów Podgląd on-line, indeks, analiza, automatyczna krzywa i lista danych. Różne charakterystyki źródła i tryby konwersji Liniowe, przepływ, zawór, krokowe 25% źródła. Automatyczna rampa i zadawanie krokowe. Narzędzia kalibracji AsCal Cztery wstępnie ustawione narzędzia kalibracji na miejscu: wskaźnik pętli, czujnik/przetwornik, separator/konwerter sygnału i sygnalizator graniczny. Podłączenie 2- przewodowych przetworników Wielojęzyczny interfejs Narzędzia dodatkowe Kalkulator, funkcja przetwornika termopary, funkcja HOLD. Łatwy w użyciu Interfejs i menu jak w smartfonie, łatwe użycie i obsługa. Kompaktowa budowa 100x192x52mm, waga 0,7kg. Zrzuty ekranu Rejestracja i zarządzanie do 100 zrzutów ekranu. Wyświetlacz Kolorowy TFT, 3,5 (4, 5 lub 6 wyświetlanych cyfr). Wytrzymała budowa Wytrzymała obudowa do pracy w ciężkich warunkach. Zabezpieczenie przed nieprawidłowym użyciem Napięcie do 30V dla dowolnego gniazda napięciowego i do 1A dla gniazda prądowego nie powinno spowodować uszkodzenia kalibratora. Obwody pomiarowe, źródła i pętli prądowej są elektrycznie izolowane od siebie. Ładowana bateria Ładowana bateria Li-ion zapewnia ok. 15 godzin ciągłej pracy. Czas pracy ulega skróceniu, gdy kalibrator jest stosowany do zasilania pętli prądowej 24V. Ładowana bateria jest wymienialna. Aktualizacja oprogramowania Możliwość samodzielnej aktualizacji oprogramowania. Fabryczny certyfikat kalibracji zgodny z NIST Dane techniczne Dokładność pomiaru Zakres Rozdz. Dokładność Napięcie DC mV 1μV 0.01%RD+15µV V 0.1mV 0.01%RD+3mV Prąd ma mA 0.1μA 0.01%RD+1.5µA Ciągłość pętli Ω 0.1Ω 0.02%RD+0.2Ω Test przełączników Wejście napięciowe, zakres napięcia VDC Dokładność generowania Zakres Rozdz. Dokładność Napięcie DC mV 0.01mV 0.02%RD+10.5µV V 1mV 0.02%RD+0.6mV Prąd ma mA 1μA 0.02%RD+1.1µA Zasilanie 24VDC N/A N/A 0.5V Temperatura pracy C Temperatura przechowywania C Wilgotność <90%RH, bez kondensacji Certyfikaty Oznaczenie CE Wyświetlacz Kolorowy, TFT, wielkość 3,5 Złącza elektryczne Gniazda 4mm Interfejs RS232 Standardowe gniazdo RS232-DB9 Wymiary 100x192x52mm Waga 0.7kg Zasilanie Akumulator polimerowy Li-ion lub zewnętrzny zasilacz 10V 15 godzin ciągłej pracy, czas pracy na baterii Czas pracy baterii zostanie skrócony, gdy kalibrator jest stosowany do zasilania pętli prądowej 24V Ładowanie baterii Zewnętrzny zasilacz 230V Model ADT220 Wielofunkcyjny kalibrator sygnałów analogowych Wyposażenie znajdujące się w komplecie: zewnętrzny zasilacz 110/220V (1szt), akumulator Li-ion (1szt), przewody pomiarowe (2 kpl (4szt)), przewody połączeniowe (1 kpl (2szt.)), instrukcja obsługi (1szt), fabryczny certyfikat kalibracji (1szt) Opcjonalne wyposażenie Nr modelu 9050 Adapter komunikacyjny USB/RS EXT Kabel RS232 ze złączem DB9/M (ok. 2m) 9712 Zapasowa akumulator Li-ion 9816 Zewnętrzny zasilacz 230V 9906 Walizka transportowa do wielofunkcyjnego kalibratora 394 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

5 Wielofunkcyjne kalibratory temperatury i sygnałów ADT221A Symulacja RTD, TC, ma, mv, V, Ω, Hz, impulsów Pomiar RTD, TC, ma, mv, V, Ω, Hz, impulsów Dokładność od 0,01% RD + 0,005% FS Wbudowany zasilacz pętli prądowej 24VDC Współpraca z wzorcowymi czujnikami temperatury Jednoczesny odczyt wartość symulacji i pomiaru Kolorowy wyświetlacz LCD, TFT, wielkość 3,5 Zaawansowane funkcje: konwersji, kalibracji, obliczeniowe Pamięć do 100 zrzutów ekranów Wymiary obudowy 100 x 192 x 52mm Zasilanie bateryjne, bateria Li-ion (15 godz.) + zasilacz Certyfikat kalibracji NIST Gwarancja: 3 lata Wielofunkcyjne kalibratory ADT221A są oparte o unikatowe i opatentowane rozwiązania. Kalibratory są kompaktowymi, wytrzymałymi i przenośnymi urządzeniami do symulacji i pomiaru temperatury oraz sygnałów analogowych. Kalibratory posiadają interfejs i menu oparte na smartfonie powoduje to, że kalibratory są proste i łatwe w użyciu. Kalibratory przeznaczone są przede wszystkim do kalibracji, obsługi i rozwiązywania problemów z urządzeniami procesowych. Posiadają funkcję automatycznego wykonywania zadań kalibracji oraz dokumentowania procesu kalibracji. Podstawowe cechy Pomiar i symulacja temperatury i sygnałów analogowych Źródło i pomiar: mv, ma, Ohm, RTD, termopar, częstotliwości i impulsów. Symulacja i pomiar: 13 typów termopar i 11 typów czujników RTD. Zasilanie pętli prądowej 24V. Pomiar i symulacja w tym samym czasie. Automatyczny test przełączników. Współpraca z przetwornikami z charakterystyką pierwiastkową. Wyjście impulsowe do kalibracji liczników przepływu. Łatwe użycie Interfejs i menu jak w smartfonie, łatwa obsługa i użycie. Kompaktowa budowa 100x192x52mm, waga 0,7kg. Obsługa za pomocą jednej ręki. Kalibrowana kompensacja zimnych końców termopary Blok kompensacji temperatury zimnych końców termopary. W bloku do kompensacji temperatury zimnych końców termopary zainstalowany wzorcowany czujnik temperatury PRT. Czujnik temperatury PRT może być wyjmowany z kalibratora i poddawany kalibracji oraz korekcji przez użytkownika. Wbudowany odczyt temperatury Możliwość wprowadzenia współczynników korekcyjnych CVD wzorcowego czujnika PRT w celu poprawy dokładności pomiaru. Wielojęzyczny interfejs Do wyboru m.in. język: angielski, niemiecki, francuski, włoski, hiszpański, portugalski i chiński. Dokumentacja i automatyczne procedury kalibracji Zarządzanie informacją o urządzeniu podczas kalibracji. Ustawienie automatycznych zadań kalibracji, wykonanie testu za pomocą ADT221A, obliczanie błędów, wyświetlanie i/lub zapisywanie rezultatów w pamięci, wskazywanie punktów poza tolerancją. Funkcje kalibracji As-found i As-left pozdają na zapisywanie i dokumentowanie rezultatów dla kontroli jakości. Pobieranie danych i przesyłanie wyników. Zrzuty ekranów pozwalają zapisać dane i oszczędzają pracę. Wbudowane narzędzie przeliczania jednostek Wbudowana funkcja konwersji jednostek temperatury, przeliczania temperatury na rezystancję (RTD) oraz temperatury na miliwolty (termopary). Wyświetlacz Kolorowy TFT, 3,5 (5 lub 6 wyświetlanych cyfr). Wytrzymała budowa Wytrzymała obudowa do pracy w ciężkich warunkach. Zabezpieczenie przed nieprawidłowym użyciem Napięcie do 30V dla dowolnego gniazda napięciowego i do 1A dla gniazda prądowego nie powinno spowodować uszkodzenia kalibratora. Obwody pomiarowe, źródła i pętla prądowa są elektrycznie izolowane od siebie. Ładowana bateria Ładowana bateria Li-ion zapewnia ok. 15 godzin ciągłej pracy. Czas pracy ulega skróceniu, gdy kalibrator jest stosowany do zasilania 24V. Ładowana bateria jest wymienialna. Certyfikat kalibracji/wzorcowania NIST Zastosowania Wielofunkcyjny kalibrator temperatury ADT221A jest narzędziem przeznaczonym do pomiaru i symulacji ma, mv, V, czujników RTD, termopar, rezystancji, częstotliwości, impulsów, zapisywania wartości przełączających i zasilania pętli 24V. Sygnały elektryczne: Pomiar i symulacja rezystancji. Pomiar i generowanie napięcia. Pomiar i generowanie prądu. Pomiar i generowanie częstotliwości. Zliczanie i generowanie impulsów. Zasilanie pętli 24VDC. Wykrywanie zmian przełącznika. Temperatura: Pomiar i symulacja czujników rezystancyjnych RTD. Pomiar i symulacja termopar. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 395

6 Dane techniczne Dokładność pomiaru sygnałów analogowych Funkcja Zakres Rozdz. Dokładność Napięcie mV 0.1μV 0.01%RD+3.75µV V 0.1mV 0.01%RD+1,5mV Prąd mA 0.1μA 0.01%RD+1.5µA 2-przew Ω 1mΩ 0.02%RD+0.02Ω 3-przew Ω 1mΩ 0.02%RD+0.02Ω 4-przew Ω 1mΩ 0.01%RD+0.02Ω 2-przew Ω 10mΩ 0.02%RD+0.2Ω 3-przew Ω 10mΩ 0.02%RD+0.2Ω 4-przew Ω 10mΩ 0.01%RD+0.2Ω Częstotliwość Hz 0.1Hz 0.005%RD+1Hz Impulsy N/A ON/OFF Wejście napięciowe, zakres napięcia VDC Rezystancja D G ASTM E988 ASTM E L DIN U DIN Dokładność generowania sygnałów analogowych Funkcja Zakres Rozdz. Dokładność Napięcie mV 0.1μV 0.02%RD+4.25µV V 0.1mV 0.02%RD+0.6mV Prąd mA 0.1μA 0.02%RD+1.1µA Rezystancja Ω 10mΩ 0.02%RD+0.02Ω Ω 100mΩ 0.03%RD+0.4Ω Częstotliwość Hz 0.1Hz 0.005%RD+1Hz Impulsy N/A DC24V N/A N/A 0.5V Temperatura pracy C Temperatura przechowywania C Wilgotność <90%RH, bez kondensacji Certyfikaty Oznaczenie CE Wyświetlacz Kolorowy, TFT, wielkość 3,5 Przyłącza elektryczne Gniazda 4mm Interfejs RS232 Standardowe gniazdo RS232-DB9 Wymiary 100 x 192 x 52mm Waga 0.7kg Zasilanie Akumulator polimerowy Li-ion lub zewnętrzny zasilacz 10V. 15 godzin ciągłej pracy, czas pracy na baterii Czas pracy baterii zostanie skrócony, gdy kalibrator jest stosowany do zasilania pętli prądowej 24V Ładowanie baterii Zewnętrzny zasilacz 230V Dokładność pomiaru i symulacji termopar Typ Standard Zakres temperatury ( C) Dokładność ( C) Pomiar Źródło S IEC R IEC B IEC K IEC N IEC E IEC J IEC T IEC C ASTM E Dokładność pomiaru i symulacji RTD Dokładność ( C) Typ Standard Zakres temperatury ( C) Pomiar 2, Pomiar Źródło 3-przew. 4-przew Pt10 IEC (385) Pt100 (385) Pt100 (3916) Pt200 (385) Pt500 (385) Pt1000 (385) Cu10 (427) Cu50 (427) Cu100 (427) Ni120 (672) Ni100 (618) IEC 751 IEC 751 IEC 751 IEC 751 IEC IEC IEC IEC DIN DIN Model ADT221A Wielofunkcyjny kalibrator temperatury i sygnałów analogowych Wyposażenie znajdujące się standardowo w komplecie: - Zewnętrzy zasilacz 230V (1szt) - Akumulator polimerowy Li-ion (1szt) - Przewody pomiarowe (3 kpl (6szt)) - Przewody połączeniowe (1 kpl (2szt.)) - Instrukcja obsługi (1szt), - Fabryczny certyfikat kalibracji NIST (1szt). Oprogramowanie Additel/Land do pobrania ze strony Opcjonalne wyposażenie Nr modelu 9050 Adapter komunikacyjny USB/RS EXT Kabel RS232 ze złączem DB9/M (ok. 2m) 9080 Zestaw do kompensacji temperatury zimnych końców (zawiera wtyczki i przewody do termopar S, R, B, K, J, T, E, N) 9712 Zapasowy akumulator polimerowy Li-ion do kalibratora 9816 Zewnętrzny zasilacz 230V 9906 Walizka transportowa dla wielofunkcyjnego kalibratora 9510 Oprogramowanie Additel/Cal (do zarządzania danymi i zadaniami kalibracji) 396 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

7 Wielofunkcyjne kalibratory temperatury i sygnałów ADT222A Symulacja RTD, TC, ma, mv, V, Ω, Hz, impulsów Pomiar RTD, TC, ma, mv, V, Ω, Hz, impulsów, ciśnienia Możliwość podłączenia zewnętrznego modułu ciśnienia Dokładność od 0,01% RD + 0,005% FS Wbudowany zasilacz pętli prądowej 24VDC Współpraca z wzorcowymi czujnikami temperatury Jednoczesny odczyt wartość symulowanej i mierzonej Kolorowy wyświetlacz LCD, TFT, wielkość 3,5 Zaawansowane funkcje: konwersji, kalibracji, obliczeniowe Pamięć do 100 zrzutów ekranów Wymiary obudowy 100 x 192 x 52mm Zasilanie bateryjne, bateria Li-ion (15 godz.) + zasilacz Fabryczny certyfikat kalibracji zgodny z NIST Gwarancja: 3 lata Wielofunkcyjne kalibratory ADT222A są oparte o unikatowe i opatentowane rozwiązania, są kompaktowymi, wytrzymałymi i przenośnymi urządzeniami do symulacji i pomiaru temperatury, sygnałów analogowych oraz ciśnienia. Kalibratory posiadają interfejs i menu oparte na smartfonie powoduje to, że kalibratory są proste i łatwe w użyciu. Kalibratory przeznaczone są przede wszystkim do kalibracji, obsługi i rozwiązywania problemów z urządzeniami procesowych. Posiadają funkcję automatycznego wykonywania zadań kalibracji oraz dokumentowania procesu kalibracji. Podstawowe cechy Pomiar i symulacja temperatury, sygnałów analogowych i ciśnienia Źródło i pomiar: mv, ma, Ohm, RTD, termopar, częstotliwości i impulsów. Symulacja i pomiar: 13 typów termopar i 11 typów czujników RTD. Pomiar i symulacja ciśnienia przy użyciu zewnętrznych modułów ciśnienia ADT160 ( bar) Zasilanie pętli prądowej 24V. Pomiar i symulacja w tym samym czasie. Automatyczny test przełączników. Współpraca z przetwornikami z charakterystyką pierwiastkową. Wyjście impulsowe do kalibracji liczników przepływu. Łatwe użycie Interfejs i menu jak w smartfonie, łatwa obsługa i użycie. Kompaktowa budowa 100x192x52mm, waga 0,7kg. Obsługa za pomocą jednej ręki. Kalibrowana kompensacja zimnych końców termopary Blok kompensacji temperatury zimnych końców termopary. W bloku do kompensacji temperatury zimnych końców termopary zainstalowany wzorcowany czujnik temperatury PRT. Czujnik temperatury PRT może być wyjmowany z kalibratora i poddawany kalibracji oraz korekcji przez użytkownika. Wbudowany odczyt temperatury Możliwość wprowadzenia współczynników korekcyjnych CVD wzorcowego czujnika PRT w celu poprawy dokładności pomiaru. Wielojęzyczny interfejs Do wyboru m.in. język: angielski, niemiecki, francuski, włoski, hiszpański, portugalski i chiński. Dokumentacja i automatyczne procedury kalibracji Zarządzanie informacją o urządzeniu podczas kalibracji. Ustawienie automatycznych zadań kalibracji, wykonanie testu za pomocą ADT221A, obliczanie błędów, wyświetlanie i/lub zapisywanie rezultatów w pamięci, wskazywanie punktów poza tolerancją. Funkcje kalibracji As-found i As-left pozwalają na zapisywanie i dokumentowanie rezultatów dla kontroli jakości. Pobieranie danych i przesyłanie wyników do PC. Zrzuty ekranów pozwalają zapisać dane i oszczędzają pracę. Wbudowane narzędzie przeliczania jednostek Wbudowana funkcja konwersji jednostek ciśnienia, jednostek temperatury, przeliczania temperatury na rezystancję (RTD) oraz temperatury na miliwolty (termopary). Wyświetlacz Kolorowy TFT, 3,5 (5 lub 6 wyświetlanych cyfr). Wytrzymała budowa Wytrzymała obudowa do pracy w ciężkich warunkach. Zabezpieczenie przed nieprawidłowym użyciem Napięcie do 30V dla dowolnego gniazda napięciowego i do 1A dla gniazda prądowego nie powinno spowodować uszkodzenia kalibratora. Obwody pomiarowe, źródła i pętla prądowa są elektrycznie izolowane od siebie. Ładowana bateria Ładowana bateria Li-ion zapewnia ok. 15 godzin ciągłej pracy. Czas pracy ulega skróceniu, gdy kalibrator jest stosowany do zasilania 24V. Ładowana bateria jest wymienialna. Certyfikat kalibracji/wzorcowania NIST Zastosowania Wielofunkcyjny kalibrator temperatury ADT222A jest narzędziem przeznaczonym do pomiaru i symulacji ma, mv, V, czujników RTD, termopar, rezystancji, częstotliwości, impulsów i ciśnienia oraz zapisywania wartości przełączających i zasilania pętli 24V. Sygnały elektryczne: Pomiar i symulacja rezystancji. Pomiar i generowanie napięcia. Pomiar i generowanie prądu. Pomiar i generowanie częstotliwości. Zliczanie i generowanie impulsów. Zasilanie pętli 24VDC. Wykrywanie zmian przełącznika. Temperatura: Pomiar i symulacja czujników rezystancyjnych RTD. Pomiar i symulacja termopar. Ciśnienie: Pomiar ciśnienia względnego. Pomiar ciśnienia absolutnego ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 397

8 Dane techniczne Dokładność pomiaru sygnałów analogowych Funkcja Zakres Rozdz. Dokładność Napięcie mV 0.1μV 0.01%RD+3.75µV V 0.1mV 0.01%RD+1,5mV Prąd mA 0.1μA 0.01%RD+1.5µA 2-przew Ω 1mΩ 0.02%RD+0.02Ω 3-przew Ω 1mΩ 0.02%RD+0.02Ω 4-przew Ω 1mΩ 0.01%RD+0.02Ω 2-przew Ω 10mΩ 0.02%RD+0.2Ω 3-przew Ω 10mΩ 0.02%RD+0.2Ω 4-przew Ω 10mΩ 0.01%RD+0.2Ω Częstotliwość Hz 0.1Hz 0.005%RD+1Hz Impulsy N/A ON/OFF Wejście napięciowe, zakres napięcia VDC Rezystancja Dokładność generowania sygnałów analogowych Funkcja Zakres Rozdz. Dokładność Napięcie mV 0.1μV 0.02%RD+4.25µV V 0.1mV 0.02%RD+0.6mV Prąd mA 0.1μA 0.02%RD+1.1µA Rezystancja Ω 10mΩ 0.02%RD+0.02Ω Ω 100mΩ 0.03%RD+0.4Ω Częstotliwość Hz 0.1Hz 0.005%RD+1Hz Impulsy N/A DC24V N/A N/A 0.5V Temperatura pracy C Temperatura przechowywania C Wilgotność <90%RH, bez kondensacji Standardy bezpieczeństwa Oznaczenie CE Wyświetlacz Kolorowy, TFT, wielkość 3,5 Przyłącza elektryczne Gniazda 4mm Interfejs RS232 Standardowe gniazdo RS232-DB9 Wymiary 100x192x52mm Waga 0.7kg Zasilanie Akumulator polimerowy Li-ion lub zewnętrzny zasilacz 10V. 15 godzin ciągłej pracy, czas pracy na baterii Czas pracy baterii zostanie skrócony, gdy kalibrator jest stosowany do zasilania pętli prądowej 24V Ładowanie baterii Zewnętrzny zasilacz 230V Ciśnienie względne, próżnia i absolutne. Zakresy pomiarowe: bar Zewnętrzny moduł ADT160 Dokładność od 0.025%FS Szczegółowe informacje na karcie produktu ADT160. Dokładność pomiaru i symulacji termopar Typ Standard Zakres temperatury ( C) Dokładność ( C) Pomiar Źródło S IEC R IEC B IEC K IEC N IEC E IEC J IEC T IEC C D G ASTM E988 ASTM E988 ASTM E L DIN U DIN Dokładność pomiaru i symulacji RTD Dokładność ( C) Typ Standard Zakres temperatury ( C) Pomiar 2, Pomiar Źródło 3-przew. 4-przew Pt10 IEC (385) Pt100 (385) Pt100 (3916) Pt200 (385) Pt500 (385) Pt1000 (385) Cu10 (427) Cu50 (427) Cu100 (427) Ni120 (672) Ni100 (618) IEC 751 IEC 751 IEC 751 IEC 751 IEC IEC IEC IEC DIN DIN Model ADT222A Wielofunkcyjny kalibrator temperatury i sygnałów analogowych. Wyposażenie znajdujące się standardowo w komplecie: - Zewnętrzy zasilacz 230V (1szt) - Akumulator polimerowy Li-ion (1szt) - Przewody pomiarowe (3 kpl (6szt)) - Przewody połączeniowe (1 kpl (2szt.)) - Kabel podłączeniowy modułu ciśnienia ADT160 (9060) (1szt) - Instrukcja obsługi (1szt), - Fabryczny certyfikat kalibracji zgodny z NIST (1szt). Oprogramowanie Additel/Land do pobrania ze strony Opcjonalne wyposażenie Nr modelu ADT160 Zewnętrzny moduł ciśnienia 9060 Kabel podłączeniowy modułu ciśnienia ADT Adapter komunikacyjny USB/RS EXT Kabel RS232 ze złączem DB9/M (ok. 2m) 9080 Zestaw do kompensacji temperatury zimnych końców (zawiera wtyczki i przewody do termopar S, R, B, K, J, T, E, N) 9712 Zapasowy akumulator Li-ion do kalibratora 9816 Zewnętrzny zasilacz 230V 9906 Walizka dla wielofunkcyjnego kalibratora 9510 Oprogramowanie Additel/Cal (do zarządzania danymi i zadaniami kalibracji) 398 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

9 Wielofunkcyjne kalibratory temperatury i sygnałów z HART ADT223A Symulacja RTD, TC, ma, mv, V, Ω, Hz, impulsów Pomiar RTD, TC, ma, mv, V, Ω, Hz, impulsów, ciśnienia Możliwość podłączenia zewnętrznego modułu ciśnienia Dokładność od 0,01% RD + 0,005% FS Wbudowany zasilacz pętli prądowej 24VDC Współpraca z wzorcowymi czujnikami temperatury Jednoczesny odczyt wartość symulacji i pomiaru Kolorowy wyświetlacz LCD, TFT, wielkość 3,5 Zaawansowane funkcje: konwersji, kalibracji, obliczeniowe Pamięć do 100 zrzutów ekranów Wymiary obudowy 100 x 192 x 52mm Zasilanie bateryjne, bateria Li-ion (15 godz.) + zasilacz Fabryczny certyfikat kalibracji zgodny z NIST Komunikacja HART Gwarancja: 3 lata Wielofunkcyjne kalibratory ADT223A są oparte o unikatowe i opatentowane rozwiązania, są kompaktowymi, wytrzymałymi i przenośnymi urządzeniami do symulacji i pomiaru temperatury, sygnałów analogowych oraz ciśnienia. Kalibratory posiadają interfejs i menu oparte na smartfonie powoduje to, że kalibratory są proste i łatwe w użyciu. Kalibratory z komunikacją HART przeznaczone są przede wszystkim do kalibracji, obsługi i rozwiązywania problemów z urządzeniami procesowych protokołem HART. Posiadają funkcję automatycznego wykonywania zadań kalibracji oraz dokumentowania procesu kalibracji. Podstawowe cechy Pomiar i symulacja temperatury, sygnałów i ciśnienia Źródło i pomiar: mv, ma, Ohm, RTD, termopar, częstotliwości i impulsów. Symulacja i pomiar: 13 typów termopar i 11 typów czujników RTD. Pomiar i symulacja ciśnienia przy użyciu zewnętrznych modułów ciśnienia ADT160 ( bar) Zasilanie pętli prądowej 24V. Pomiar i symulacja w tym samym czasie. Automatyczny test przełączników. Współpraca z przetwornikami z charakterystyką kwadratową. Wyjście impulsowe do kalibracji liczników przepływu. Łatwe użycie Interfejs i menu jak w smartfonie, łatwa obsługa i użycie. Kompaktowa budowa 100x192x52mm, waga 0,7kg. Obsługa za pomocą jednej ręki. Kalibrowana kompensacja zimnych końców termopary Blok kompensacji temperatury zimnych końców termopary. W bloku do kompensacji temperatury zimnych końców termopary zainstalowany wzorcowany czujnik temperatury PRT. Czujnik temperatury PRT może być wyjmowany z kalibratora i poddawany kalibracji oraz korekcji przez użytkownika. Wbudowany odczyt temperatury Możliwość wprowadzenia współczynników korekcyjnych CVD wzorcowego czujnika PRT w celu poprawy dokładności pomiaru. Wielojęzyczny interfejs Do wyboru m.in. język: angielski, niemiecki, francuski, włoski, hiszpański, portugalski i chiński. Dokumentacja i automatyczne procedury kalibracji Zarządzanie informacją o urządzeniu podczas kalibracji. Ustawienie automatycznych zadań kalibracji, wykonanie testu za pomocą ADT223A, obliczanie błędów, wyświetlanie i/lub zapisywanie rezultatów w pamięci, wskazywanie punktów poza tolerancją. Funkcje kalibracji As-found i As-left pozwalają na zapisywanie i dokumentowanie rezultatów dla kontroli jakości. Pobieranie danych i przesyłanie wyników do PC. Zrzuty ekranów pozwalają zapisać dane i oszczędzają pracę. Komunikacja HART Dostarcza narzędzi do kalibracji i konfiguracji urządzeń z interfejsem komunikacyjnym HART. Wbudowane narzędzie przeliczania jednostek Wbudowana funkcja konwersji jednostek ciśnienia, jednostek temperatury, przeliczania temperatury na rezystancję (RTD) oraz temperatury na miliwolty (termopary). Wyświetlacz Kolorowy TFT, 3,5 (5 lub 6 wyświetlanych cyfr). Wytrzymała budowa Wytrzymała obudowa do pracy w ciężkich warunkach. Zabezpieczenie przed nieprawidłowym użyciem Napięcie do 30V dla dowolnego gniazda napięciowego i do 1A dla gniazda prądowego nie powinno spowodować uszkodzenia kalibratora. Obwody pomiarowe, źródła i pętla prądowa są elektrycznie izolowane od siebie. Ładowana bateria Ładowana bateria Li-ion zapewnia ok. 15 godzin ciągłej pracy. Czas pracy ulega skróceniu, gdy kalibrator jest stosowany do zasilania 24V. Ładowana bateria jest wymienialna. Certyfikat kalibracji/wzorcowania NIST Gwarancja: 3 lata (bateria 1 rok) Zastosowania Wielofunkcyjny kalibrator temperatury ADT223A jest narzędziem przeznaczonym do pomiaru i symulacji ma, mv, V, czujników RTD, termopar, rezystancji, częstotliwości, impulsów i ciśnienia oraz zapisywania wartości przełączających i zasilania pętli 24V. Sygnały elektryczne: Pomiar i symulacja rezystancji. Pomiar i generowanie napięcia. Pomiar i generowanie prądu. Pomiar i generowanie częstotliwości. Zliczanie i generowanie impulsów. Zasilanie pętli 24VDC. Wykrywanie zmian przełącznika. Temperatura: Pomiar i symulacja czujników rezystancyjnych RTD. Pomiar i symulacja termopar. Ciśnienie: Pomiar ciśnienia względnego. Pomiar ciśnienia absolutnego. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 399

10 Dane techniczne Dokładność pomiaru sygnałów analogowych Funkcja Zakres Rozdz. Dokładność Napięcie mV 0.1μV 0.01%RD+3.75µV V 0.1mV 0.01%RD+1,5mV Prąd mA 0.1μA 0.01%RD+1.5µA 2-przew Ω 1mΩ 0.02%RD+0.02Ω 3-przew Ω 1mΩ 0.02%RD+0.02Ω 4-przew Ω 1mΩ 0.01%RD+0.02Ω 2-przew Ω 10mΩ 0.02%RD+0.2Ω 3-przew Ω 10mΩ 0.02%RD+0.2Ω 4-przew Ω 10mΩ 0.01%RD+0.2Ω Częstotliwość Hz 0.1Hz 0.005%RD+1Hz Impulsy N/A ON/OFF Wejście napięciowe, zakres napięcia VDC Rezystancja Dokładność symulacji sygnałów analogowych Funkcja Zakres Rozdz. Dokładność Napięcie mV 0.1μV 0.02%RD+4.25µV V 0.1mV 0.02%RD+0.6mV Prąd mA 0.1μA 0.02%RD+1.1µA Rezystancja Ω 10mΩ 0.02%RD+0.02Ω Ω 100mΩ 0.03%RD+0.4Ω Częstotliwość Hz 0.1Hz 0.005%RD+1Hz Impulsy N/A DC24V N/A N/A 0.5V Temperatura pracy C Temperatura przechowywania C Wilgotność <90%RH, bez kondensacji Standardy bezpieczeństwa Oznaczenie CE Wyświetlacz Kolorowy, TFT, wielkość 3,5 Przyłącza elektryczne Gniazda 4mm Interfejs RS232 Standardowe gniazdo RS232-DB9 Wymiary 100x192x52mm Waga 0.7kg Zasilanie Akumulator polimerowy Li-ion lub zewnętrzny zasilacz 10V. 15 godzin ciągłej pracy, czas pracy na baterii Czas pracy baterii zostanie skrócony, gdy kalibrator jest stosowany do zasilania pętli prądowej 24V Ładowanie baterii Zewnętrzny zasilacz 230V Ciśnienie względne, próżnia i absolutne. Zakresy pomiarowe: bar Zewnętrzny moduł ADT160 Dokładność od 0.025%FS Szczegółowe informacje na karcie produktu ADT160. Dokładność pomiaru i symulacji termopar Typ Standard Zakres temperatury ( C) Dokładność ( C) Pomiar Źródło S IEC R IEC B IEC K IEC N IEC E IEC J IEC T IEC C D G ASTM E988 ASTM E988 ASTM E L DIN U DIN Dokładność pomiaru i symulacji RTD Dokładność ( C) Typ Standard Zakres temperatury ( C) Pomiar 2, Pomiar Źródło 3-przew. 4-przew Pt10 IEC (385) Pt100 (385) Pt100 (3916) Pt200 (385) Pt500 (385) Pt1000 (385) Cu10 (427) Cu50 (427) Cu100 (427) Ni120 (672) Ni100 (618) IEC 751 IEC 751 IEC 751 IEC 751 IEC IEC IEC IEC DIN DIN Model ADT223A Wielofunkcyjny kalibrator temperatury i sygnałów analogowych. Wyposażenie znajdujące się standardowo w komplecie: - Zewnętrzy zasilacz 230V (1szt) - Akumulator polimerowy Li-ion (1szt) - Przewody pomiarowe (3 kpl (6szt)) - Przewody połączeniowe (1 kpl (2szt.)) - Kabel podłączeniowy modułu ciśnienia ADT160 (9060) (1szt) - Instrukcja obsługi (1szt) - Fabryczny certyfikat kalibracji NIST (1szt) Oprogramowanie Additel/Land do pobrania ze strony Opcjonalne wyposażenie Nr modelu ADT160 Zewnętrzny moduł ciśnienia 9060 Kabel podłączeniowy modułu ciśnienia ADT Adapter komunikacyjny USB/RS EXT Kabel RS232 ze złączem DB9/M (ok. 2m) 9080 Zestaw do kompensacji temperatury zimnych końców (zawiera wtyczki i przewody do termopar S, R, B, K, J, T, E, N) 9712 Zapasowa akumulator Li-ion 9816 Zewnętrzny zasilacz 230V 9906 Walizka dla wielofunkcyjnego kalibratora 9510 Oprogramowanie Additel/Cal (do zarządzania danymi i zadaniami kalibracji) 400 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

11 Tabela porównawcza kalibratorów temperatury i sygnałów analogowych Model ADT220 ADT221A ADT22A ADT223A Pomiar Napięcie (mv) ±300mV ±75mV ±75mV ±75mV Napięcie (V) ±60V ±30V ±30V ±30V Prąd (ma) ±30mA ±30mA ±30mA ±30mA Rezystancja (ohm) Ω Ω Ω Ω Częstotliwość (Hz) Hz Hz Hz Impulsy Test przełączników V V V V Pomiar ciśnienia (1) (1) Symulacja Napięcie (mv) mV mV mV mV Napięcie (V) V V V V Prąd (ma) mA mA mA mA Rezystancja (ohm) Ω Ω Ω Częstotliwość (Hz) Hz Hz Hz Impulsy VDC Rejestracja Skalowanie Min/Max/Avg Hold As found/as Left Rejestracja Wysyłanie danych na PC Cechy Zasilanie pętli 24VDC Rampa/Kroki Symulacja przetwornika RTD 11 typów (2) 11 typów (2) 11 typów (2) Termopary 13 typów (2) 13 typów (2) 13 typów (2) Komunikacja HART (4) Dokumentowanie procesu Fabryczny certyfikat kalibracji zgodny z NIST ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 401

12 Piecyki kalibracyjne temperatury ADT785 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Zakres kalibracji: C, C lub C Współpraca z: Pt100, S, R, K, B, N, E, J, T, C, D, G, L, mA Przenośny, wytrzymały oraz szybki w dochodzeniu do temperatury Wysoka wydajność, stabilności i dokładności kalibracji Kontrola dwustrefowa Kolorowy ekran dotykowy 6,5 Funkcja autokalibracji Komunikacja HART Pamięć do 1000 zadań Funkcja przechwytywania ekranu Funkcja automatycznych kroków i rampy Dane techniczne Model ADT ADT ADT Zakres temp C C C Dokładność wyświetlania ±0.18 C F.S. ±0.2 C F.S. ± C ± C ± C Stabilność (30min) Jednorodność osiowa dla 60mm Jednorodność promieniowa Efekt załadunku ±0.01 C F.S. ±0.07 C F.S. ±0.01 C F.S. ±0.1 C (czujnik wewn.) ±0.02 C (czujnik zewn.) ±0.2 C F.S. ± C ± C ± C ± C ± C ± C ±0.15 C (czujnik wewn.) ±0.015 C (czujnik zewn.) ± C ± C ± C ± C ± C ± C ± C ± C ± C ± C ±0.15 C (czujnik wewn.) ±0.025 C (czujnik zewn.) Histereza C 0.03 C 0.1 C Warunki pracy C, %RH ( C dokładność gwarantowana) Stopień ochrony IP20 Max głębokość zanurzenia 150mm Średnica zewnętrzna bloku pomiarowego 25.8mm 24.8 mm 13 min: C Czas grzania 5 min: C 8 min: C 5 min: C 15 min: C Czas chłodzenia 15 min: 23 min: 28 min: C C C 8 min: C 10 min: C 12 min: C 20 min: C 10 min: C 12 min: C Czas stabilizacji 10 minut Rozdzielczość 0,01 C Wyświetlacz Kolorowy ekran dotykowy 6,5 Wymiary 320 x 170 x 330 mm Waga 9.9 kg 8.2 kg Zasilanie VAC, 580W VAC, 1200W Interfejs USB A, USB B, RJ45, WiFi, Bluetooth Zakresy pomiarowe i dokładność wejść pomiarowych Dokładność odczytu dla PRT (100Ohm) Rozdzielczość Zakres rezystancji odniesienia ± C ± C ± C ± C ± C ± C ± C ± C 1 mω Ω Dokładność pomiaru rezystancji Ω: 0.002Ω Ω: 0.004% RD Charakterystyki czujnika referencyjnego ITS-90, CVD, IEC-751 i rezystancja Linia czujnika referencyjnego 4-przewodowa Złącze czujnika referencyjnego 6 pinowe złącze Lemo Kanały pomiarowe RTD 2 Dokładność pomiaru RTD Ω: 0.002Ω Ω: 0.008% RD kΩ: 0.004% RD Rozdzielczość pomiaru Ω: 1mΩ kΩ: 0.01Ω Zakres pomiary rezystancji RTD 0Ω... 4kΩ Charakterystyki pomiarowe RTD Pt10, Pt25, Pt50, Pt100, Pt200, Pt500, Pt1000, Cu10, Cu50, Cu100, Ni100, Ni120 Podłączenie RTD 4 gniazda typu jack (4mm) Kanały RTD 2 kanały, podłączenie linią 2, 3 lub 4-przewodową Ilość kanałów TC 2 Podłączenie TC Złącze termoparowe mini Charakterystyki pomiarowe (TC) S, R, K, B, N, E, J, T, C, D, G, L, U Dokładność pomiaru (termopara K) ± C ± C ± C ± C Zakres pomiarowy napięcia TC mV Rozdzielczość dla napięcia TC 0.001mV, impedancja wejścia <1MΩ Dokładność dla napięcia TC 0.02% RD + 5µV Dokładność kompensacji temperatury ±0.35 C ( C) Zakres pomiaru prądu mA Dokładność pomiaru prądu 0.02% RD + 2µA Rozdzielczość pomiaru prądu 0.001mA, imedancja wejścia: <10Ω Zakres pomiaru napięcia VDC Dokładność pomiaru napięcia ±0.02% RD + 2mV Rozdzielczość pomiaru napięcia 0.001V, impedancja wejścia: < 10Ω Test przełączników Mechanicznych i elektrycznych Zasilanie pętli prądowej 24V ±1V, max 60mA Komunikacja HART Opcja tylko dla ADT875PC Dokumentacja Do 1000 zadań kalibracji, które zapisują do 10 wyników (każde) kalibracji. Funkcja Snap Shot pozwala na przechwytywanie ekranu. Rejestracja, automatyczna funkcja kroku i rampa. Współczynnik temperaturowy ADT : ±0.005 C/ C C i C ADT /660: ±0.01 C/ C Odczyt referencyjny: ±1ppm FS/ C Odczyt RTD: ±2ppm FS/ C Odczyt TC: ±5ppm FS/ C Odczyt prądu: ±10ppm FS/ C Odczyt prądu: ±10ppm FS/ C 402 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

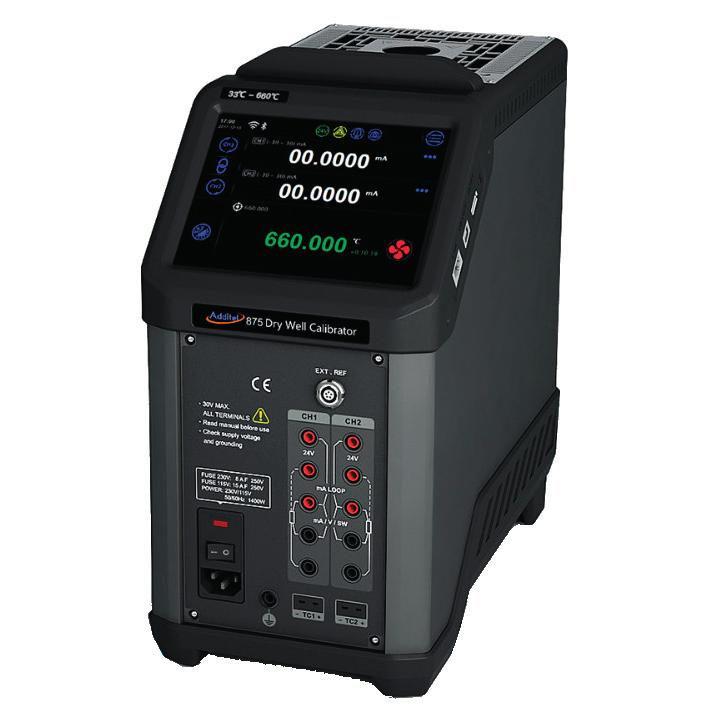

13 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów zacisków podłączeniowych ADT875PC (kalibrator procesowy) Wejście dla zewnętrznego czujnika PRT i SPRT Dwa niezależne kanały pomiarowe C H D Z Zasilanie pętli prądowej Wejście pomiarowe prądu (+/-30mA) lub napięcia (+/-30V) Wejście dla czujników RTD (2, 3 lub 4- przewodowych) Wejście pomiarowe dla termopar (13 typów) ADT875 Wersja Zakres kalibracji PC Typ bloku pomiarowego z otworami - A B C D E F G H Napięcie zasilania Czujniki referencyjne PRT Piecyk kalibracyjny Standardowa (bez oznaczenia) Z kalibratorem procesowym C C C Blok A (3/8, 2 x 1/4, 3/16, 1/8 ) Blok B (3/8, 2 x 1/4, 2 x 3/16, 1/8 ) Blok C (4 x 1/4 ) Blok C (2 x 1/4 ) Blok E (1/4, 10mm, 8mm, 6mm, 4mm) Blok F (10mm, 8mm, 2 x 6,5mm) Blok G (2 x 8mm) Blok E (1/4, 2 x 8mm, 6mm, 2 x 4mm) 110 Zasilanie 110VAC 220 Zasilanie 220VAC Standardowe wyposażenie Nazwa Wybrany blok pomiarowy z otworami Przewód zasilający Kabel USB Osłona termiczna (tylko ADT / ADT ) Wkład z pochłaniaczem wilgoci (tylko ADT ) Wkładka izolacyjna (tylko ADT ) Przewody pomiarowe (tylko ADT875PC) Fabryczny raport kalibracji Ilość 1 szt 1 szt 1 szt 1 szt 1 kpl (3szt) 1 szt 2 kpl (6szt) 1 szt Oprogramowanie Additel/Land do pobrania ze strony Opcjonalne wyposażenie Nr modelu 99XX-87X ADT XINSERT-X AM17XX-12-ADT AM17XX-BENDADT E Walizka transportowa Dodatkowy blok pomiarowy z otworami Czujnik kontrolny PRT Kątowy czujnik kontrolny PRT Złącze do czujnika kontrolnego PRT Złącze z przewodem ze złoconymi końcówkami do czujnika kontrolnego PRT (linia 4- przewodowa) Złącze z przewodem zakończonym klipsami do czujnika kontrolnego PRT (linia 4- przewodowa) Model Zakres temp. Rezystancja w 0 C Współ. temp. Dokładność Dryft Stabilność krótkoterminowa Szok termiczny Histereza Samonagrzewanie Czas odpowiedzi Prąd pomiarowy Długość sensora Położenie sensora Rezyst. izolacji Materiał płaszcza AM C AM C 100Ω Ω/Ω/ C AM C ± C ± C ± C ± C 0.01 C ± C ± C ± C ± C ± C ±0.01 C po 100h ±0.01 C po 100h ±0.01 C po 100h przy 160 C przy 420 C przy 661 C ±0.007 C ±0.005 C przy 10 cyklach od temperatury min do max <=0.005 C 50 mw/ C 9s dla 63% 0.5mA lub 1mA 32mm 5mm od końca osłony >1000 MΩ w temperaturze otoczenia Stal nieredzewna Inconel AM ADT AM ADT AM ADT 6,35x305mm 6,35x305mm 6,35x305mm Wymiary AM1710-BENT-ADT AM1730-BENT-ADT AM1751-BENT-ADT 6,35x305x190mm 6,35x305x190mm 6,35x305x190mm Przewody 4 przewodu w izolacji teflonowej (2,5m) Wymiary rękojeści 15x65mm Temperatura pra C C cy rękojeści Certyfikat kaliopcja (do uzgodnienia) bracji czujnika referencyjnego PRT AM17 Model Wersja ADT Temperatura pracy C Temperatura pracy C Temperatura pracy C 12 Prosta 6,35x305mm BEND Kątowa 6,35x305x190mm Bloki pomiarowe Blok pomiarowy Model A F B G Blok pomiarowy ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, Model

14 Manometry cyfrowe ADT680 i ADT680W Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Pomiar ciśnienia względnego, absolutnego i różnicy ciśnień Zakresy pomiarowe do 4200bar Dokładność 0.05%FS (0.1%FS lub 0.25%FS) Pełna kompensacja temperatury 13 jednostek ciśnienia wybieralnych przez użytkownika Duży, czytelny, 5-cyfrowy wyświetlacz LCD z podświetleniem Wskaźnik procentowy ciśnienia Sygnalizacja przekroczenia zakresu (120%) Nierdzewna i wodoodporna konstrukcja Stopień ochrony IP67 Rejestracja i transmisja bezprzewodowa (ADT680W) Zasilanie bateryjne Wbudowana funkcja szczelności (próby ciśnieniowej) Certyfikaty CE R&TTE, FCC ID, IC ID Fabryczny certyfikat kalibracji zgodny z NIST Dzięki zaawansowanej technologii mikroprocesorowej i najnowocześniejszymi krzemowym czujnikom ciśnienia, cyfrowe manometry ciśnienia ADT680 zapewniają wysoką stabilność i dokładność pomiaru dla różnych aplikacji ciśnieniowych. Manometry cyfrowe ADT680 posiadają dużą funkcjonalność i są łatwe w użyciu. Aby zapewnić wysoką dokładność, każdy krzemowy czujnik ciśnienia zabudowany w manometrze jest specjalnie starzony, testowany i sprawdzany przed montażem. Manometry cyfrowe w wersji ADT680W umożliwiają rejestrację danych w pamięci i bezprzewodową transmisję danych do komputera. Cyfrowe manometry ciśnienia ADT680 i ADT680W nie mają sobie równych pod względem jakości wykonania i solidności. Zastosowanie: Kalibracja manometrów. Precyzyjny pomiar ciśnienia. Kontrola zaworów bezpieczeństwa. Kontrola regulatorów ciśnienia. Dane techniczne Model ADT680: standardowy ADT680W: z rejestracją i transmisją bezprzewodową Dokładność ADT680-05: 0.05% (pełnego zakresu). ADT680-10: 0.1% (pełnego zakresu). ADT680-25: 0.25% (pełnego zakresu). Typ mierzonego ciśnienia Ciśnienie względne. Ciśnienie względne połączone (nadciśnienie lub podciśnienie). Wyświetlacz LCD: FSTN LCD, obszar wyświetlania 36x61mm 5 pełnych cyfr, wysokość cyfr: 15.2mm. Bargraf: 7 segmentowy, wyskalowany %FS. Odświeżanie: 10 razy/s, 3 razy/s (domyślnie), 1 raz/s,1 raz/15s. Jednostki ciśnienia Pa, kpa, MPa, bar, mba, psi, kgf/cm2, mmh2o, mmhg, inh2o, inhg, ozf/in, %, C, F. Warunki otoczenia Temperatura pracy: C. Kompensacja temperatury: C. Temperatura przechowywania: C. Wilgotność: <95%RH. Przeciążenie: 120% Podłączenie ciśnienia Gwint zewnętrzny 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x1,5 (dla 1000bar). Gwint wewnętrzny lub zewnętrzny 1/4HP (dla > 1000bar): * 1/4HP wewnętrzny: Autoclave F-250-C, 9/16-18 UNF-2B * 1/4HP zewnętrzny: Autoclave M-250-C, 9/16-18 UNF-2A Zasilanie Bateryjne: 2 x AA (baterie alkaiczne). Czas pracy na baterii: ok godzin (10 odczytów/s), 3000 godzin (3 odczyty/s), 6000 godzin (1 odczyty/10s) lub godzin (1 odczyty/15s). Wykonanie Materiał obudowy: PC+ABS Króciec: stal nierdzewna 316L. Wymiary: 110mm x 40mm x157mm. Waga: 0.5kg Stopień ochrony: IP67 Wibracje: 5g( Hz) Odporność na uderzenie: 100g/11ms Certyfikaty Certyfikaty CE, R&TTE, FCC ID, IC ID. Komunikacja bezprzewodowa (tylko ADT680W) Częstotliwość: 2.4G ISM, zasięg do 20 metrów. Ilość kanałów: kanały Rejestracja (tylko ADT680W) Pamięć: odczytów (czas, ciśnienie i temperatura). Interwał zapisu: ustawiany w zakresie s. 404 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

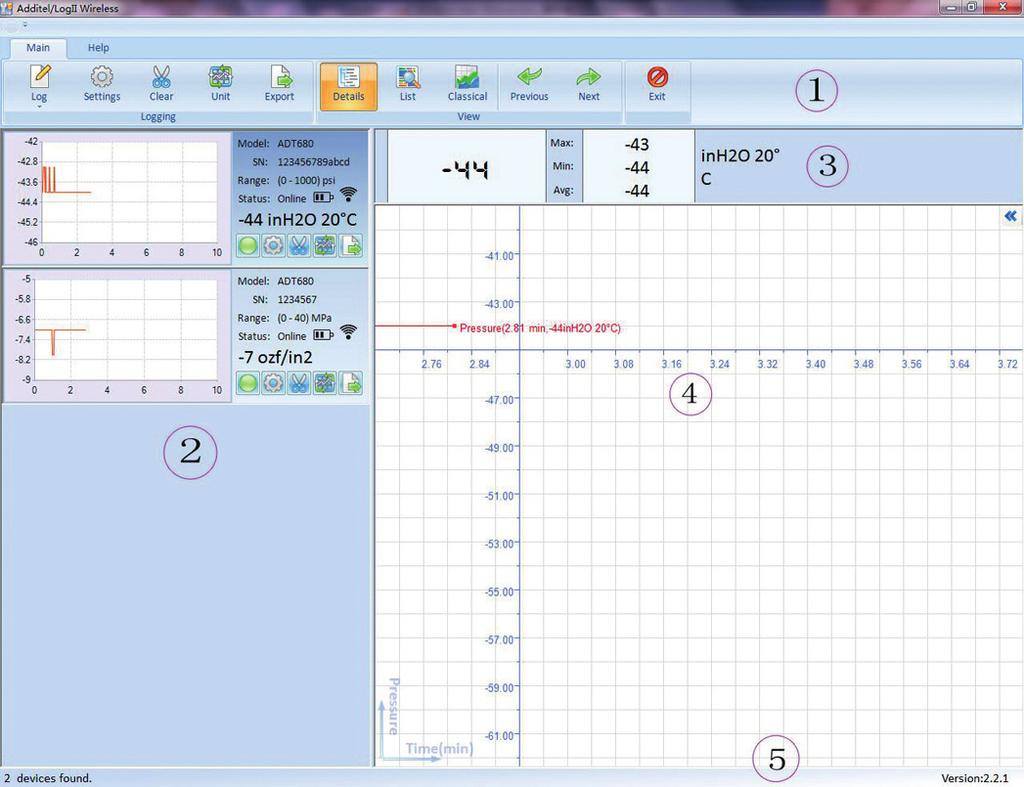

15 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Auto-wyłączenie przyrządu Wyłączone, 15, 30, 45, 60, 90 lub 120minut. Filtrowanie Uśrednianie (3 do 10 próbek) lub filtr dolnoprzepustowy. Podświetlanie Brak wyłączania podświetlania lub 15, 30, 45, 60s. Rejestracja Min/Max Zapis wartości max i min podczas pomiaru ciśnienia Funkcja blokady klawiszy Gdy manometr jest w trybie automatycznej rejestracji klawisze na panelu są automatycznie blokowane. Alarm przeciążenia Wyświetlacz miga gdy jest przekroczone 120% zakresu. Wskaźnik napięcia baterii Wyświetla pozostały czas działania baterii. Gdy napięcie baterii jest za małe, manometr wyłączy się automatycznie. Rejestracja przeciążenia Manometr rejestruje max ciśnienie, gdy manometr jest przeciążony powyżej 120% pełnego zakresu. Test szczelności/ próby ciśnieniowej W trybie testu szczelności, manometr rejestruje ciśnienie początkowe, ciśnienie końcowe i pokazuje różnicę ciśnień ΔP. Reset do ustawień fabrycznych Resetuje wszystkie ustawienia do ustawień fabrycznych oprócz parametrów kalibracji. ADT680 Wersja W Zakres ciśnienia P/N Dokładność Jednostka ciśnienia Przyłącze procesowe... PSI BAR N N2 B B2 M AF AM Standardowy (bez oznaczenia) Z rejestracją i transmisją 0.05%FS 0.1%FS 0.25%FS Patrz tabela ciśnień Zakres w psi Zakres w bar Gwint zewn. 1/4 NPT Gwint zewn. 1/2 NPT Gwint zewn. 1/4 BSP Gwint zewn. 1/2 BSP Gwint zewn. M20x1,5 Gwint wew. Autoclave F-250-C Gwint zewn. Autoclave M-250-C Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Ilość Baterie alkaiczne AA 2 szt. Instrukcja obsługi Fabryczny certyfikat kalibracji zgodny z NIST Oprogramowanie Additel/Land Wireless (do pobrania ze strony Opcjonalne wyposażenie (na zamówienie) Zakresy ciśnienia Ciśnienie względne (1) Zakres ciśnie- Medium P/N (*2) nia [bar] V G GP G, L GP G, L GP G, L GP G, L GP G, L GP G, L GP1K 70 G, L GP3K 200 G, L GP5K 350 G, L GP10K 700 G, L GP15K 1000 G, L GP20K 1400 G, L GP25K 1600 G, L GP30K 2000 G, L GP36K 2500 G, L GP40K 2800 G, L GP50K 3500 G, L GP60K 4200 G, L Dokładność (%FS) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.05 (0.1, 0.25) 0.1 (0.25) 0.1 (0.25) 0.1 (0.25) 0.1 (0.25) 0.1 (0.25) 0.1 (0.25) Ciśnienie niszczące 3x 3x 3x 3x 3x 3x 3x 3x 3x 3x 2x 2x 2x 1.5 x 1.5 x 1.5 x 1.35 x 1.2 x 1.1 x Numer katalogowy Oprogramowanie Additel/Log II Wireless Zapasowy odbiornik bezprzewodowy (do USB) (*1) Ciśnienie względne odseparowane (zamknięta komora ciśnienia przy 1bar abs.) powyżej 70bar. (*2) Rodzaj medium: G = gaz (suche i czyste i niekorozyjne gazy), L = ciecz. Ciśnienie niszczące 3x 3x ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, Ciśnienie względne połączone (nadciśnienie i podciśnienie) Zakres ciśnie- Medium P/N Dokładność (%FS) (*2) nia [bar] CP15 ±1.0 G, L 0.05 (0.1, 0.25) CP G, L 0.05 (0.1, 0.25)

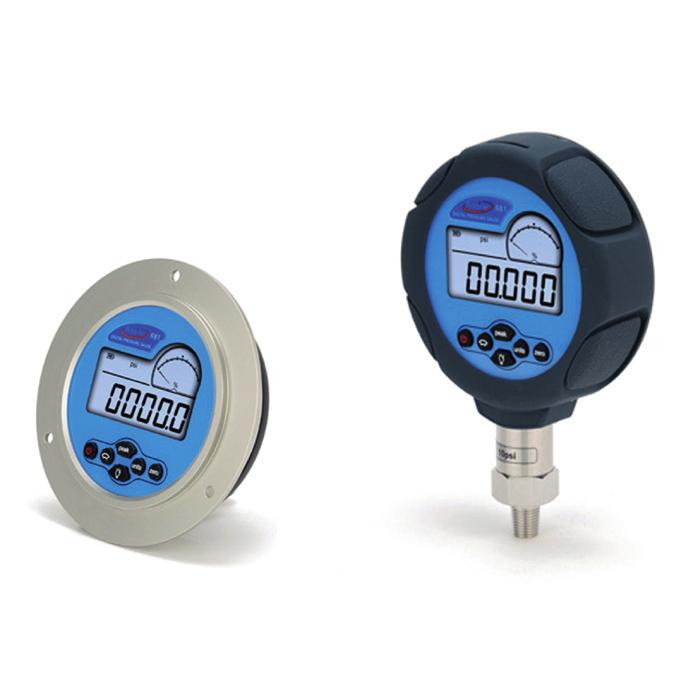

16 Precyzyjne manometry cyfrowe ADT681 i ADT681IS Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Pomiar ciśnienia względnego, absolutnego i różnicy ciśnień Zakresy pomiarowe do 4200bar Dokładność: 0,02%FS (0.05%FS, 0.1%FS, 0.2%FS lub 0.1% wartości odczytywanej) Pełna kompensacja temperatury 11 jednostek ciśnienia wybieralnych przez użytkownika Duży, czytelny, 5-cyfrowy wyświetlacz LCD z podświetleniem Wskaźnik procentowy ciśnienia Sygnalizacja przekroczenia zakresu (120%) Montaż obiektowy lub tablicowy Wersja iskrobezpieczna z certyfikatem ATEX (ADT681IS) Zasilanie bateryjne 9V lub zasilacz sieciowy (opcja) Funkcja rejestracji do 21,843 rekordów (opcja) Fabryczny certyfikat kalibracji zgodny z NIST Stopień ochrony IP67 Dzięki zaawansowanej technologii mikroprocesorowej i najnowocześniejszymi krzemowym czujnikom ciśnienia, cyfrowe manometry ciśnienia ADT681 zapewniają wysoką stabilność i dokładność pomiaru oraz są ekonomicznym rozwiązaniem dla różnych aplikacji ciśnieniowych. Manometry cyfrowe ADT681 posiadają dużą funkcjonalność i są łatwe w użyciu. Aby zapewnić wysoką dokładność, każdy krzemowy czujnik ciśnienia zabudowany w manometrze jest specjalnie starzony, testowany i sprawdzany przed montażem. W urządzeniach Additel zapewniona jest wysoka dokładność w całym zakresie temperatury, oznacza to, że każdy czujnik ciśnienia jest poddawany sprawdzaniu w kilku punktach temperatury (w zakresie C). Podczas tego sprawdzania wyznaczane są indywidualne współczynniki temperaturowe dla każdego czujnika ciśnienia, które są następnie zapisywane i uwzględnianie w charakterystyce manometru. Manometry cyfrowe Additel zostały zaprojektowane aby spełniać wszystkie twoje potrzeby, posiadają szeroką gamę zakresów pomiarowych. Jeżeli potrzebujesz mierzyć niskie ciśnienia lub bardzo wysokie ciśnienie, Additel oferuje urządzenia, które zaspokoją wszelkie twoje potrzeby. Oferuje czujniki ciśnienia, które mierzą ciśnienie w zakresie od ±2.5mbar do 4200bar. Jeżeli twoje aplikacje wymagają pomiaru tzw. ciśnienia połączonego (zarówno nadciśnienia jak i podciśnienia), urządzania Additel nie tracą na dokładności i zapewniają taką samą wysoką dokładność dla pomiaru nadciśnienia jak i podciśnienia. Additel oferuje szeroki wybór zakresów pomiarowych ciśnienia połączonego (nadciśnienia/podciśnienia) do 20bar. Oferuje również czujniki ciśnienia absolutnego z zakresami do 350bar i pełną gamę czujników różnicy ciśnień z zakresami od ±2.5mbar do ±700mbar. Additel posiada również manometry przeznaczone do pomiaru ciśnienia w niebezpiecznych obszarach ADT681IS (z certyfikatem ATEX). Jeśli potrzebujesz zamontować manometr w panelu, Additel posiada wersję do montażu w panelu. Manometry cyfrowe z serii ADT681 mogą być również rozbudowane o rejestrację danych. Umożliwiają rejestrację do rekordów w wewnętrznej pamięci. Każdy rekord zawiera: datę, czas, mierzone ciśnienie i temperaturę. Zapisane dane można pobierać z manometru za pomocą darmowego oprogramowania Additel/Land lub przy pomocy oprogramowani do rejestracji i analizy w czasie rzeczywistym Additel/Log II (odpłatny). Cyfrowe manometry ciśnienia ADT681 są nieporównywalne z innymi urządzeniami pod względem jakości wykonania i solidności. Zastosowanie: Kalibracja manometrów. Precyzyjny pomiar ciśnienia. Kontrola zaworów bezpieczeństwa. Kontrola regulatorów ciśnienia. Dane techniczne: Model ADT681: ADT681IS: Wykonanie standardowe Wykonanie iskrobezpieczne ATEX (Ex II 1 G Ex ia IIC T4 Ga) Dokładność ADT681(IS)-02: 0.02% (pełnego zakresu). ADT681(IS)-05: 0.05% (pełnego zakresu). ADT681(IS)-10: 0.1% (pełnego zakresu). ADT681(IS)-20: 0.2% (pełnego zakresu). ADT681(IS)-RD: % zakresu: 0,02% (pełnego zakresu) % zakresu: 0.1% (wartości odczytywanej). Typ mierzonego ciśnienia Ciśnienie względne. Ciśnienie względne połączone (nadciśnienie lub podciśnienie). Ciśnienie absolutne. Różnica ciśnień. Ciśnienie barometryczne. Graficzna skala Podobna do tarczy manometru tradycyjnego, wskazuje skoki ciśnienia, procent wartości ciśnienia dla wzrokowego porównania, alarm niski/wysoki. Wyświetlacz 5 pełnych cyfr FSTN LCD. Prędkość odświeżania: 3 odczyty na sekundę (domyślnie). Prędkość ustawiana w zakresie od 10 odczytów na sekundę do 1 odczytu na 10 sekund. Wysokość wyświetlanych cyfr: 16.5mm. Jednostki ciśnienia Pa, kpa, MPa, psi, bar, mbar, inh2o, mmh2o, inh2o, mmh2o, inhg, mmhg, kgf/cm2. Warunki otoczenia Temperatura pracy: C. Kompensacja temperatury: C. Temperatura przechowywania: C. Wilgotność: <95%RH. Podłączenie ciśnienia Gwint męski 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2BSP, M20x1,5 (dla 1000bar). Gwint męski lub wew. 1/4HP (dla > 1000bar): * 1/4HP wewnętrzny: Autoclave F-250-C, 9/16-18 UNF-2B * 1/4HP zewnętrzny: Autoclave M-250-C, 9/16-18 UNF-2A Przewód elastyczny (różnica ciśnień) 6mm. Rejestracja Pamięć: rekordów (każdy rekord zawiera: datę, czas, ciśnienie i temperaturę). Interwał rejestracji: ,999 wybierany przez użytkownika. 406 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

17 Zasilanie Bateria: 9V bateria alkaiczna. Czas pracy na baterii: ok. 300h Zewnętrzny zasilacz: 230V (opcja). * Nie używaj zewnętrznego zasilania w strefie zagrożonej wybuchem. Materiały konstrukcyjne Materiał obudowy: stop aluminium. Króciec: stal nierdzewna 316L. Wymiary: 110mmx35mmx176mm (montaż panelowy 140x86mm). Waga: 0.6kg Spełnione wymagania Stopień ochrony: IP67 (dla ADT681IS GP15-40K) Wibracje: 6g ( Hz) Odporność na wstrząsy 100g/ms Standardy bezpieczeństwa Oznaczenie CE. Certyfikat ATEX Ex II 1G Exia IIC T4 Ga (ADT681IS) Komunikacja Interfejs: RS232 (złącze DB9/F) * Nie używaj interfejsu RS-232 w strefie zagrożonej wybuchem. Zakresy ciśnienia Ciśnienie względne (1) P/N Zakres ciśnienia [bar] Medium Dokładność Ciśnienie (*2) %FS %RD niszczące V G 0.02 (0.05, 0.1, 0.2) N/A 3 x GP G 0.05 (0.1, 0.2) N/A 3 x GP G 0.02 (0.05, 0.1, 0.2) x GP G 0.02 (0.05, 0.1, 0.2) x GP G, L (3) 0.02 (0.05, 0.1, 0.2) x GP G, L (3) 0.02 (0.05, 0.1, 0.2) x GP G, L 0.02 (0.05, 0.1, 0.2) x GP G, L 0.02 (0.05, 0.1, 0.2) x GP G, L 0.02 (0.05, 0.1, 0.2) x GP G, L 0.02 (0.05, 0.1, 0.2) x GP G, L 0.02 (0.05, 0.1, 0.2) x GP G, L 0.02 (0.05, 0.1, 0.2) x GP1K 70 G, L 0.02 (0.05, 0.1, 0.2) x GP2K 140 G, L 0.02 (0.05, 0.1, 0.2) x GP3K 200 G, L 0.02 (0.05, 0.1, 0.2) x GP5K 350 G, L 0.02 (0.05, 0.1, 0.2) x GP10K 700 G, L 0.02 (0.05, 0.1, 0.2) x GP15K 1000 G, L 0.05 (0.1, 0.2) x GP20K 1400 G, L 0.05 (0.1, 0.2) N/A 1.5 x GP25K 1600 G, L 0.1 (0.2) N/A 1.5 x GP30K 2000 G, L 0.1 (0.2) N/A 1.5 x GP36K 2500 G, L 0.1 (0.2) N/A 1.5 x GP40K 2800 G, L 0.1 (0.2) N/A 1.35 x GP50K 3500 G, L 0.1 (0.2) N/A 1.2 x GP60K 4200 G, L 0.1 (0.2) N/A 1.1 x (*1) Ciśnienie względne odseparowane (zamknięta komora ciśnienia przy 1bar abs.) powyżej 70bar. (*2) Rodzaj medium: G = suche i czyste i niekorozyjne gazy, L = czyste i niekorozyjne ciecze. (*3) Dokładność 0,02% tylko dla medium gazowego. Ciśnienie barometryczne Zakres pomiarowy niszczące Ciśnienie P/N Medium Dokładność BP kPa G 40Pa 3 x Ciśnienie względne połączone (nadciśnienie i podciśnienie) P/N Zakres ciśnienia [bar] Medium (*2) Dokładność Ciśnienie niszczące %FS %RD CP2 ±0.16 G 0.05 (0.1, 0.2) - 3 x CP5 ±0.35 G 0.02 (0.05, 0.1, 0.2) x CP10 ±0.7 G 0.02 (0.05, 0.1, 0.2) x CP15 ±1.0 G 0.02 (0.05, 0.1, 0.2) x CP G 0.02 (0.05, 0.1, 0.2) x CP G, L 0.02 (0.05, 0.1, 0.2) x CP G, L 0.02 (0.05, 0.1, 0.2) x AP G, L 0.05 (0.1, 0.2) 3 x AP G, L 0.05 (0.1, 0.2) 3 x AP G, L 0.05 (0.1, 0.2) 3 x AP1K 70 G, L 0.05 (0.1, 0.2) 3 x AP3K 200 G, L 0.05 (0.1, 0.2) 3 x AP5K 350 G, L 0.05 (0.1, 0.2) 3 x Różnica ciśnień P/N Zakres ciśnienia [mbar] Medium Dokładność Ciśnienie Ciśnienie (*2) (%FS) niszczące statyczne DP1 ±2.5 G x ±10psi DP2 ±5.0 G x ±10psi DP5 ±10 G x ±10psi DP10 ±25 G x ±10psi DP20 ±50 G x ±10psi DP30 ±75 G x ±10psi DP50 ±160 G x ±10psi DP150 ±350 G 0.02 (0.05) 3 x 50psi DP300 ±700 G 0.02 (0.05) 3 x 50psi ADT , Wersja standardowa Wersja IS Wersja ATEX %FS %FS Dokładność %FS %FS RD 0.1%RD Zakres ciśnienia P/N... Patrz tabela ciśnień PSI Zakres w psi Jednostka ciśnienia BAR Zakres w bar H2O Zakres w inh2o N Gwint zewn. 1/4NPT N2 Gwint zewn. 1/2NPT B Gwint zewn. 1/4BSP Przyłącze procesowe B2 Gwint zewn. 1/2BSP M Gwint zewn. M20x1,5 AF Wew. Autoclave F-250-C AM Zewn. Autoclave M-250-C Standardowe Wykonanie PB Panelowe DL Z rejestracją Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Ilość Gumowa osłona na obudowę (oprócz tablicowych) Bateria alkaiczna Instrukcja obsługi Fabryczny certyfikat kalibracji zgodny z NIST Oprogramowanie Additel/Land Wireless (do pobrania ze strony Opcjonalne wyposażenie (na zamówienie) Numer katalogowy 9812 Zasilacz sieciowy 230VAC/9VDC do ADT Oprogramowanie Additel/Log II 9530-BASIC Oprogramowanie do kalibracji ciśnienia Additel/ACal 9050 Konwerter komunikacyjny RS232/USB Walizka transportowa dla ADT Gumowa osłona na obudowę Ciśnienie absolutne P/N Zakres ciśnienia [bar] niszczące Medium Ciśnienie (*2) Dokładność (%FS) AP G 0.1 (0.2) 3 x AP G 0.1 (0.2) 3 x AP G 0.1 (0.2) 3 x AP G 0.1 (0.2) 3 x AP G 0.1 (0.2) 3 x ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 407

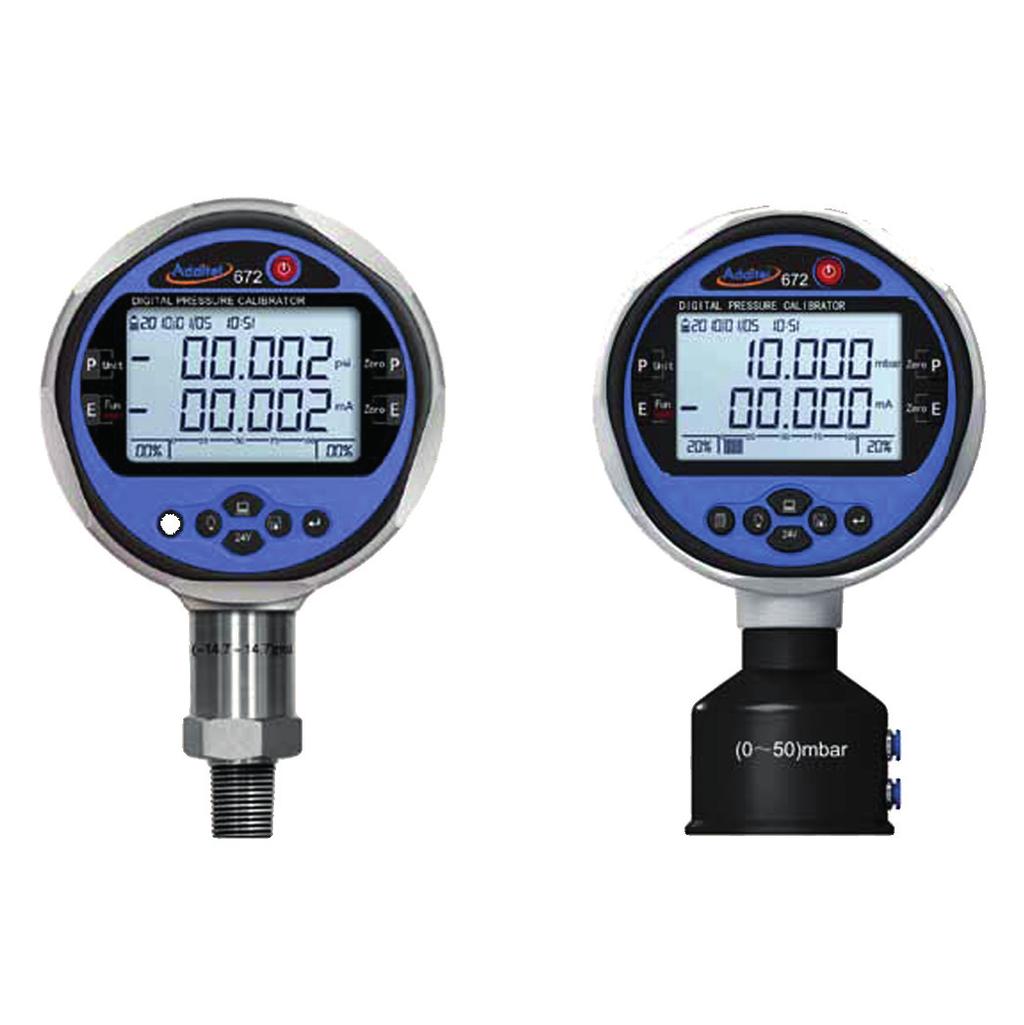

18 Precyzyjne kalibratory ciśnienia ADT672 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Symulacja i pomiar ciśnienia względnego, absolutnego, różnicy ciśnień Zakresy pomiarowe do 4200bar Dokładność 0,02%FS (0.05%FS) Pomiar ma z dokładnością 0.01%RD+1,5µA Pomiar V z dokładnością 0.01%RD+1,5mV Wbudowany zasilacz 24VDC Test sygnalizatorów ciśnienia (presostatów) Jednoczesny odczyt ciśnienia i sygnału analogowego Czytelny wyświetlacz LCD (2x6 - cyfr) z podświetlaniem Współpraca z przetwornikami ciśnienia z protokołem HART Wbudowany rejestrator, pamięć 30 plików po 40 rekordów Zaawansowana kompensacja temperatury Niewielkie wymiary obudowy 296 x 186 x 180mm Zasilanie bateryjne, akumulator Li-ion (8 godz.) + zasilacz Interfejs RS-232 Fabryczny certyfikat kalibracji zgodny NIST Dzięki zaawansowanej technologii mikroprocesorowej i najnowocześniejszym krzemowym czujnikom ciśnienia, precyzyjne kalibratory ciśnienia ADT672 zapewniają wysoką stabilność i dokładność pomiaru. Kalibratory ADT672 są przenośnymi urządzeniami do pomiaru ciśnienia za pomocą wbudowanego czujnika ciśnienia, jak również mogą mierzyć sygnał prądowy lub napięciowy wytwarzany przez podłączony przetwornik ciśnienia. Kalibratory mogą też dostarczać napięcie do przetworników ciśnienia podczas kalibracji. Aby zapewnić dokładność 0.02%FS w zakresie 700bar i dokładność 0.1%FS w zakresie do 4200bar, każdy krzemowy czujnik ciśnienia zabudowany w kalibratorze jest specjalnie starzony, sprawdzany i zabezpieczany przed montażem. Precyzyjne kalibratory ciśnienia ADT672 nie mają sobie równych pod względem jakości wykonania i solidności. Zastosowanie: Kalibracja manometrów. Precyzyjny pomiar ciśnienia. Kalibracja przetworników ciśnienia i różnicy ciśnień. Kontrola sygnalizatorów ciśnienia (presostatów). Kontrola zaworów bezpieczeństwa. Kontrola regulatorów ciśnienia. Kontrola szczelności układów hydraulicznych. Dane techniczne: Dokładność ADT672-02: 0.02%FS ADT672-05: 0.05%FS Dla zakresów > 1400bar 0.1%FS Typ mierzonego ciśnienia Ciśnienie względne. Ciśnienie względne połączone (nadciśnienie lub podciśnienie). Ciśnienie absolutne. Różnica ciśnień. Wyświetlacz Dwie line po 6 pełnych cyfr FSTN LCD z podświetlaniem LED. Odświeżanie: 3.5 odczytów na sekundę (domyślnie). Wysokość wyświetlanych cyfr: 16.5mm. Jednostki ciśnienia Pa, kpa, MPa, psi, bar, mbar, inh2o, mmh2o, inh2o, mmh2o, inhg, mmhg, kgf/cm2. Warunki otoczenia Temperatura pracy: C. Kompensacja temperatury: C. Temperatura przechowywania: C. Wilgotność: <95%RH. Podłączenie ciśnienia Gwint zewnętrzny 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP lub M20x1,5 (dla 1000bar). Gwint wewnętrzny lub zewnętrzny 1/4HP (dla > 1000bar): * 1/4HP wewnętrzny: Autoclave F-250-C, 9/16-18 UNF-2B * 1/4HP zewnętrzny: Autoclave M-250-C, 9/16-18 UNF-2A Przewód ciśnieniowy 6mm (dla różnicy ciśnień). Podłączenie elektryczne Gniazda bananowe 4mm. Przeciążalność: 120%. Rejestracja danych Pamięć: 30 plików, 40 rekordów na plik. Tryb rejestracji: ręczny lub automatyczny. Zapis co godzinę: zapis co godzinę. Rejestracja z interwałem: ustawiany przez użytkownika. Zasilanie Bateryjne: akumulator polimerowy Li-ion (na wyposażeniu). Czas pracy na baterii: ok. 40 godzin. Czas ładowania: ok. 4 godziny. Zewnętrzny zasilacz sieciowy: 230V (10VDC),(na wyposażeniu). Materiały konstrukcyjne Materiał obudowy: stop aluminium Króciec: stal nierdzewna 316L Wymiary: 120mm x 46mm x184mm Waga: 0.7kg Normy bezpieczeństwa Oznaczenie CE. Komunikacja Interfejs: RS232 (DB9/F) Prędkość transmisji: 1200, 2400, 4800, Długość danych: 8 bitów Bit stopu: 2 bity Adres: ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

19 Zakresy ciśnienia Ciśnienie względne (1) P/N Zakres ciśnienia [bar] (%FS) niszczące Dokładność Ciśnienie Medium V G 0.02 (0.05) 3 x CP G x GP G 0.02 (0.05) 3 x GP G 0.02 (0.05) 3 x GP G, L (3) 0.02 (0.05) 3 x GP G, L (3) 0.02 (0.05) 3 x GP G, L 0.02 (0.05) 3 x GP G, L 0.02 (0.05) 3 x GP G, L 0.02 (0.05) 3 x GP G, L 0.02 (0.05) 3 x GP G, L 0.02 (0.05) 3 x GP G, L 0.02 (0.05) 3 x GP1K 70 G, L 0.02 (0.05) 3 x GP2K 140 G, L 0.02 (0.05) 3 x GP3K 200 G, L 0.02 (0.05) 3 x GP5K 350 G, L 0.02 (0.05) 3 x GP10K 700 G, L 0.02 (0.05) 2 x GP15K 1000 G, L 0.05 (0.1) 2 x GP20K 1400 G, L 0.05 (0.1) 2 x GP25K 1600 G, L x GP30K 2000 G, L x GP36K 2500 G, L x GP40K 2800 G, L x GP50K 3500 G, L x GP60K 4200 G, L x (*1) Ciśnienie względne odseparowane (zamknięta komora ciśnienia przy 1bar abs.) powyżej 70bar. (*2) Rodzaj medium: G = gaz (suche i czyste i niekorozyjne gazy), L = ciecz. (*3) Dokładność 0,02% tylko dla gazu. Ciśnienie względne połączone (nadciśnienie i podciśnienie) P/N Zakres ciśnienia [bar] (%FS) niszczące Dokładność Ciśnienie Medium CP2 ±0.16 G x CP5 ±0.35 G 0.02 (0.05) 3 x CP10 ±0.7 G 0.02 (0.05) 3 x CP15 ±1.0 G 0.02 (0.05) 3 x CP G 0.02 (0.05) 3 x CP G, L 0.02 (0.05) 3 x CP G, L 0.02 (0.05) 3 x Ciśnienie absolutne P/N Zakres ciśnienia [bar] (%FS) niszczące Dokładność Ciśnienie Medium AP G x AP G x AP G x AP G x AP G x AP G, L 0.05 (0.1) 3 x AP G, L 0.05 (0.1) 3 x AP G, L 0.05 (0.1) 3 x AP1K 70 G, L 0.05 (0.1) 3 x AP3K 200 G, L 0.05 (0.1) 3 x AP5K 350 G, L 0.05 (0.1) 3 x Dokładność pomiaru i źródła sygnałów elektrycznych Zakres Dokładność Napięcie ± V 0.01%RD+1,5mV Prąd ± mA 0.01%RD+1,5µA Przełącznik Status OPEN/CLOSED Wyjście 24VDC 24VDC ±0.5V, max 50mA, zabezpieczenie 120mA ADT %FS Dokładność %FS %FS Zakres ciśnienia P/N... Patrz tabela ciśnień PSI Zakres w psi Jednostka ciśnienia BAR Zakres w bar H2O Zakres w H2O N Gwint zewnętrzny 1/4 NPT N2 Gwint zewnętrzny 1/2 NPT B Gwint zewnętrzny 1/4 BSP Przyłącze procesowe B2 Gwint zewnętrzny 1/2 BSP M Gwint zewnętrzny M20x1,5 AF Gwint wewn. Autoclave F-250-C AM Gwint zewn. Autoclave M-250-C Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Zasilacz sieciowy 230VAC (nr. 9814) Akumulator polimerowy Li-Ion (nr. 9702) Przewody podłączeniowe i pomiarowe 1,5m (9021) Elastyczne przewody ciśnieniowe 6mm (dla różnicy ciśnień) Instrukcja obsługi Fabryczny certyfikat kalibracji zgodny NIST Opcjonalne wyposażenie (na zamówienie) Ilość 1 kpl (2 szt.) 1 kpl (2 szt.) Numer katalogowy 9702 Zapasowa akumulator polimerowy do ADT Zapasowy zasilacz sieciowy 230VAC/10VDC do ADT Oprogramowanie do rejestracji w czasie rzeczywistym i graficznej prezentacji danych Additel/Log II 9530-BASIC Oprogramowanie do kalibracji Additel/ACal 9050 Konwerter komunikacyjny RS232/USB 9050-EXT Kabel do konwertera komunikacyjnego Walizka transportowa dla ADT Zapasowe przewody pomiarowe 1,5m (2szt) do ADT672 Różnica ciśnień P/N Zakres ciśnienia [mbar] Medium Dokładność Ciśnienie Ciśnienie (*2) (%FS) niszczące statyczne DP1 ±2.5 G x ±10psi DP2 ±5.0 G x ±10psi DP5 ±10 G x ±10psi DP10 ±25 G x ±10psi DP20 ±50 G x ±10psi DP30 ±75 G x ±10psi DP50 ±160 G x ±10psi DP150 ±350 G 0.02 (0.05) 3 x 50psi DP300 ±700 G 0.02 (0.05) 3 x 50psi ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 409

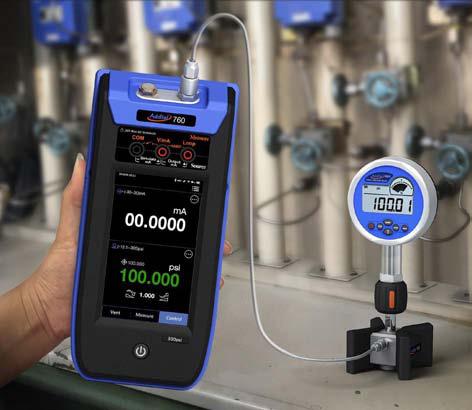

20 Automatyczne kalibratory ciśnienia ADT760 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów W pełni automatyczny kalibrator ciśnienia Wbudowana pompka generującą ciśnienie Wymienne wewnętrzne moduły ciśnienia Zakres: ±75mbar, bar, bar Dokładności: od 0.02%FS Zewnętrzne moduły ciśnienia (tylko do pomiaru) Waga poniżej 1.8 kg Symulacja i pomiar ciśnienia i sygnałów elektrycznych 4 kanały pomiarowe Komunikacja HART opcja Opcjonalnie: funkcje dokumentujące i wprowadzanie zadań kalibracyjnych Komunikacja USB, Wi-Fi i Bluetooth Kalibrator Additel ADT760 to przenośne, w pełni zautomatyzowane kalibratory / kontrolery ciśnienia z wbudowaną pompką elektryczną umożliwiającą generowanie ciśnienia. Kalibratory posiadają jeden wewnętrzny moduł ciśnienia w zależności od wybranego zakresu. Kalibrator może być wyposażony również w zewnętrzne moduły ciśnienia. Urządzenie mierzy i symuluje sygnały elektryczne (ma i V), jest źródłem prądu w zakresie mA oraz umożliwia zasilanie pętli prądowej. Kalibrator posiada duży, kolorowy i czytelny wyświetlacz umożliwiający jednoczesne wyświetlenie czterech kanałów pomiarowych: jeden dla wewnętrznego modułu ciśnienia, dwa kanały dla zewnętrznych modułów ciśnienia i jeden kanał do pomiaru wielkości elektrycznych. Opcjonalnie niektóre modele kalibratorów mogą komunikować się z przetwornikami z protokołem HART oraz tworzyć procedury kalibracyjne i dokumentować wyniki. Dostępne modele kalibratorów ADT760: ADT760-LLP: Kalibrator ADT760-LLP jest modelem niskociśnieniowym i dostarczany jest z wewnętrznym modułem o zakresie: ±75mbar z dokładnością 0.05%FS. Opcjonalnie dostępne są również dodatkowe wewnętrzne moduły o niższych zakresach (seria ADT155), zapewniając zakresy aż do ±0.62mbar. Wartości dokładności modułu (0.05%FS) i stabilności kontroli (0.005%FS) wyznaczone zostały dla zakresu wewnętrznego modułu. Kalibrator może mierzyć zarówno ciśnienie względne i różnicowe. Specyfikacja ciśnieniowa ADT760-D: Kalibrator ADT760-D umożliwia pomiar i symulację ciśnienia względnego i różnicowego dla większych zakresów ciśnienia niż ADT760- -LLP. Zakres modelu wynosi: bar, a dokładność 0.02%FS. Model ADT760-D dostarczany jest z wewnętrznym modułem ciśnienia pokrywającym zakres kalibratora, ale dostępne są również moduły o niższych zakresach, jak np.: ±10inH2O. ADT760-MA: Kalibrator ADT760-MA symuluje i mierzy ciśnienie w zakresie do 20bar.g) z dokładnością 0.02%FS. Wyposażony jest w wbudowany barometr referencyjny dzięki czemu umożliwia pomiar ciśnienia względnego i absolutnego. Dodatkowo dostępne są również inne wewnętrzne moduły ciśnienia. Dokumentacja wyników Każdy z modeli ADT760 może być opcjonalnie wyposażony w funkcje dokumentujące oraz opcje komunikacji rozszerzając funkcjonalność kalibratora. Dostępne funkcje: komunikacja HART, dokumentowanie wyników pomiarów, tworzenie procedur kalibracyjnych. Specyfikacja ADT760-LLP ADT760-D ADT760-MA Max zakres ciśnienia ±30inH2O psi psi.g (±75mbar) ( bar) ( bar.g) Dokładność 0.05%FS [1] 0.02%FS [1] 0.02%FS [1][3] Stabilność <0.005%FS [2] <0.005%FS [2] <0.005%FS [2] Rodzaj mierzonego ciśnienia Różnicowe i względne Różnicowe i względne Względne i absolutne Przeciążenie 120% Rozdzielczość 6 cyfr Pa, hpa, kpa, mpa, bar, mbar, psi, mmhg@0 C, cmhg@0 C, mhg@0 C, inhg@0 C, inh2o@4 C, mmh2o@4 C, Jednostki cmh2o@4 C, mh2o@4 C, mmh2o@20 C, cmh2o@20 C, mh2o@20 C, inh2o@20 C, kg/m2, mtorr, torr, lb/ft2, tsi lub użytkownika Dokładność ciśnienia barometrycznego Pa [4] Przyłącze Szybkozłączka na wężyk Wężyk (1.5 m), Z wbudowanym filtrem Wężyk (1.5 m), Z wbudowanym filtrem do adapterów 1/4BSPF, 1/4NPTF i M20F do adapterów 1/4BSPF, 1/4NPTF i M20F Szybkość generowania ciśnienia <30s (30inH2O/100ml) <10s (35psi/5ml) <90s (300psi/5ml) [1] FS zakres modułu ciśnienia. [2] Stabilność oparta na zakresie wewnętrznego modułu ciśnienia. [3] Wartość określona na podstawie pomiaru ciśnienia względnego, w przypadku pomiaru ciśnienia absolutnego należy dodać 60Pa niepewności barometru. [4] Niepewność barometru (6Pa) zawiera niepewność kalibracji, liniowość, stabilność długookresową (<30 Pa na rok). Zakres barometru kpa 410 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

21 Specyfikacja elektryczna Specyfikacja Zakres Rodzielczość Dokładność Uwagi Pomiar prądu (ma) ±30mA mA 0.01%RD+0.005%FS Impedancja <10Ω Pomiar napięcia (V) ±30V V 0.01%RD+0.005%FS Impedancja <10MΩ Symulacja prądu (ma) 24mA 0.001mA 0.01%RD+0.005%FS 20mA przy 1kΩ Zasilanie pętli prądowej 24V - - Presostat Wykrycie rozwarcia i zwarcia styków Kompensacja temperatury C Współczynnik temperaturowy < ± ( 0.001%RD %FS ) / C poza C Specyfikacja wewnętrzne moduły ciśnienia Moduł Zakres Medium Dokładność [%FS] [1] Max ciśnienie ADT760-LLP ADT760-D ADT760-MA DP025 [4] ±0.62mbar Gazy 0.2 [2] 100x DP50 [4] ±1,25mbar Gazy 0.1 [2] 100x DP1 [4] ±2,5mbar Gazy 0.05 [2] 100x DP2 [4] ±5mbar Gazy 0.05 [2] 100x DP5 ±10mbar Gazy 0.05 [2] 50x DP10 ±25mbar Gazy 0.05 [2] 20x DP20 ±50mbar Gazy x DP30 ±75mbar Gazy x DP50 ±160mbar Gazy x DP150 ±350mbar Gazy x DP300 ±700mbar Gazy x DP bar Gazy x DP bar Gazy x DP1K bar Gazy x Ciśnienie względne CP10 ±0.7bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x CP bar Gazy 0.02 [3] 3x [1] FS Zakres modułu ciśnienia. Dokładność zawiera roczną stabilność, z wyjątkiem modułów DP025 do DP10. [2] Dokładność 0.05%FS (zawiera półroczną stabilność). Roczna dokładność wynosi 0.05%FS połączona z 0.05%FS rocznej stabilności. [3] Wartość określona na podstawie pomiaru ciśnienia względnego, w przypadku pomiaru ciśnienia absolutnego należy dodać 40Pa niepewności barometru. Tylko w modelu ADT760-MA Specyfikacja Specyfikacja Kanały pomiarowe 4 kanały: jeden elektryczny, jeden dla wewnętrznego modułu i dwa dla zewnętrznych modułów (tylko pomiar) Stopień ochrony IP54 Bateria Akumulator Li-Ion, zapewnia do 10 godzin pracy, ładowanie: poniżej 4 godzin Wyświetlacz 5, kolorowy, dotykowy, (800 x 480) Komunikacja USB, WiFi, Bluetooth Waga <1,8kg Wymiary 235 x 110 x 70 mm Certyfikat Fabryczny certyfikat kalibracji zgodny z NIST Komunikacja HART Opcja (modele ADT760-X-DL) Opcja (ADT760-X-DL model), zapis do 1,000,000 pomiarów (z data i godziną) Funkcje dokumentujące Procedury kalibracyjne Opcja (ADT760-X-DL model), do 250 procedur Dodatkowe funkcje Test presostatów, automatyczny krok, test szczelności Ochrona przepięciowa Ochrona do 30V na każdym gnieździe Język Angielski, niemiecki, francuski, włoski, hiszpański, portugalski, chiński, japoński i rosyjski Żywotność pompki > cykli Zasilanie Akumulator Li-Ion lub zewnętrzny zasilacz sieciowy C, 0-90%, wysokość: poniżej 3,000 metrów Warunki pracy Kompensowana temp.: C Temp. magazynowania: C Odporność na wibracje Wibracje: 4g (20 do 2,000Hz) Odporny na upadek z 1 metra Zgodność CE Oprogramowanie ACal, PCal, Land, LogII Opcjonalne moduły wewnętrzne Oznaczenie ADT155-DP ADT155-DP ADT155-DP1-760 ADT155-DP2-760 ADT155-DP5-760 ADT155-DP ADT155-DP ADT155-DP ADT155-DP ADT155-DP ADT155-DP ADT155-DP ADT155-DP ADT155-DP1K-760 ADT155-CP ADT155-CP ADT155-CP ADT155-CP ADT155-CP ADT155-CP ADT155-CP ADT155-CP ADT155-CP ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, Moduł ciśnienia do ADT760, ±0.62mbar, ±0.2%FS Moduł ciśnienia do ADT760, ±1,25mbar, ±0.1%FS Moduł ciśnienia do ADT760, ±2,5mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±5mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±10mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±25mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±50mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±75mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±160mbar, ±0.05%FS Moduł ciśnienia do ADT760, ±350mbar, ±0.02%FS Moduł ciśnienia do ADT760, ±700mbar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, ±0.7bar, ±0.02%FS Moduł ciśnienia do ADT760, bar ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS Moduł ciśnienia do ADT760, bar, ±0.02%FS

22 Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT160A Zewnętrzne moduły ciśnienia (patrz karta katalogowa) 9060 Przewód do podłączenia zewnętrznych modułów 9510 Oprogramowanie kalibracyjne ADT Automatyczny kalibrator ciśnienia LLP Model D MA Zakres pomiarowy Wykonanie mbar (z modułem DP30) bar (z modułem CP35) bar (z modułem CP300) Patrz tabela modułów wewnętrznych Standardowe (bez oznaczania) DL Z komunikacją HART i rejestracją Standardowe wyposażenie (na wyposażeniu) Nazwa Zestaw adapterów z wbudowanym filtrem DT KIT (1/4BSPF, 1/4NPTF i M20F) (nie dotyczy ADT760-LLP) Przewód ciśnieniowy ADT (nie dotyczy ADT760-LLP) Ilość 1 kpl. ADT N ADT B ADT M ADT N2 ADT B2 ADT128-N ADT128-N2 ADT128-B ADT128-B2 ADT128-M Elastyczny przewód ciśnieniowy z szybkim złączem 1/4 NPT (dokręcanym ręką). Elastyczny przewód ciśnieniowy z szybkim złączem 1/4 BSP (dokręcanym ręką). Elastyczny przewód ciśnieniowy z szybkim złączem M20x1,5 (dokręcanym ręką). Elastyczny przewód ciśnieniowy z szybkim złączem 1/2 NPT (dokręcanym ręką). Elastyczny przewód ciśnieniowy z szybkim złączem 1/2 BSP (dokręcanym ręką). Zewnętrzny blok podłączeniowy dla jednego testowanego urządzenia z szybkim złączem 1/4 NPT. Zewnętrzny blok podłączeniowy dla jednego testowanego urządzenia z szybkim złączem 1/2 NPT. Zewnętrzny blok podłączeniowy dla jednego testowanego urządzenia z szybkim złączem 1/4 BSP. Zewnętrzny blok podłączeniowy dla jednego testowanego urządzenia z szybkim złączem 1/2 BSP. Zewnętrzny blok podłączeniowy dla jednego testowanego urządzenia z szybkim złączem M20x1, Gumowy uchwyt na manometr DP Zestaw dwóch filtrów SC Miękka torba na ADT760, przewody testowe i akcesoria Walizka transportowa na ADT760 i akcesoria. ADT CNT Specjalne męskie złącza (do użycia z adapterem ADT760 do adapterów ADT KIT) Zasilacz sieciowy 230VAC (nr X) Akumulator polimerowy Li-Ion (nr. 9724) Przewody podłączeniowe - pomiarowe (9025) Instrukcja obsługi Fabryczny certyfikat kalibracji zgodny z NIST 1 kpl (3 szt.) 412 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

23 Tabela automatycznych kalibratorów ciśnienia ADT760 Model ADT760-LLP ADT760-LLP-DL ADT760-D ADT760-D-DL ADT760-MA ADT760-MA-DL Zakres ciśnienia mbar mbar bar bar bar bar Dokładność 0,05 [1] 0,05 [1] 0,02 [1] 0,02 [1] 0,02 [1] [3] [1] [3] 0,02 Stabilność <0,005 [2] <0,005 [2] <0,005 [2] <0,005 [2] <0,005 [2] <0,005 [2] Ciśnienie względne Różnica ciśnień Ciśnienie absolutne Ciśnienie barometryczne Wymienne wewnętrzne moduły ciśnienia Wymienne zewnętrzne moduły ciśnienia Kompensacja temperatury Wbudowany generator ciśnienia Wbudowany filtr Wbudowana pułapka ciśnienia Symulacja 24mA Pomiar ma i V Zasilanie pętli prądowej Test presostatu Komunikacja HART Wprowadzanie zadań kalibracji Funkcje dokumentujące Ilość kanałów USB, Wi-Fi i Bluetooth [1] Pełnego zakresu modułu ciśnienia [2] Stabilność oparta na zakresie wewnętrznego modułu ciśnienia. [3] Wartość określona na podstawie pomiaru ciśnienia względnego, w przypadku pomiaru ciśnienia absolutnego należy dodać 60Pa niepewności barometru. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 413

24 Automatyczne kalibratory ciśnienia ADT761 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Symulacja i pomiar ciśnienia względnego, absolutnego, różnicy ciśnień Zakresy pomiarowe -2,5 +2,5mbar do -0,9 +40bar Dokładność 0,02%FS Wysoka stabilność generowanego ciśnienia 0,005%FS Precyzyjny pomiar i symulacja sygnałów ma, V Wbudowany zasilacz 24VDC Jednoczesny odczyt wartości symulowanej i mierzonej Czytelny kolorowy wyświetlacz LCD, TFT, wielkość 7 Współpraca z przetwornikami ciśnienia z protokołem HART Możliwość zapisania do 200 zadań kalibracji w pamięci Opatentowana, pełna kompensacja temperatury Niewielkie wymiary obudowy 296 x 186 x 180mm Zasilanie akumulator Li-ion (8 godz.) + zasilacz sieciowy Możliwość podłączenia zewn. modułów ciśnienia do 700bar Interfejs RS-232 Fabryczny certyfikat kalibracji zgodny NIST Automatyczne kalibratory ADT761 są precyzyjnymi urządzeniami do kalibracji i wzorcownia: manometrów ciśnienia, przetworników oraz presostatów. Przeznaczone są do zastosowań przemysłowych jak i laboratoryjnych. Kalibratory mogą automatycznie generować ciśnienie w zakresie od 90% próżni do 40bar, przy zachowaniu wysokiej stabilności generowanego ciśnienia 0.005%FS oraz wysokiej dokładności 0.02%FS. Aby zapewnić wysoką dokładność, kalibratory posiadają wbudowane dwa moduły ciśnienia z różnymi zakresami; zintegrowaną automatyczną pompkę ciśnienia oraz precyzyjny regulator ciśnienia. Kalibratory ADT761-LLP są specjalnie zaprojektowane do kalibracji bardzo małych ciśnień, umożliwiając generowanie i kontrolę ciśnienia o bardzo niskich wartościach 0,01Pa. Dodatkowo dostępna jest wersja ADT761BP do kalibracji ciśnienia barometrycznego w zakresie hPa. Zabudowany w kalibratorach kwarcowy czujnik ciśnienia dla pomiaru ciśnienia barometrycznego zapewnia dokładność 0.01%FS. Przy pomocy zewnętrznych modułów z serii ADT160, kalibratory ADT761 mogą mierzyć ciśnienie w zakresie do 4200bar z dokładnością 0.02%FS. Oprócz generowania ciśnienia, kontroli i możliwości pomiaru, kalibratory posiadają również możliwość komunikacji HART, zasilania pętli prądowej, pomiaru sygnału prądowego lub napięciowego wytwarzanego przez podłączone przetworniki ciśnienia. Kalibratory ADT761 są najnowocześniejszym w pełni zautomatyzowanymi kalibratorami do automatycznej kalibracji urządzeń ciśnieniowych. Podstawowe cechy: Zakresy ciśnienia Ciśnienie jest generowane za pomocą wbudowanej pompki i regulowane automatycznie w zakresie od 90% próżni do 40bar. Możliwy jest pomiar ciśnienia w zakresie do 700bar przy pomocy zewnętrznego modułu ciśnienia ADT160. Dokładność (pełna kompensacja temperatury) 0.02%FS 0.05%FS (dla ADT761-LPP) 0.01%FS (dla ADT761-BP) Stabilność <0.005%FS lub <0.05Pa%FS (dla ADT761-LLP) System zabezpieczeń przed zanieczyszczeniami Wbudowany filtr oraz separator z systemem przedmuchiwania zabezpiecza przed dostawaniem się wilgoci i zanieczyszczeń. Małe ilości płynu są przechwytywane przez wbudowany separator. Wychwycona przez separator ciecz i/lub zanieczyszczenia stałe mogą być wydmuchane przez system odpowietrzający. Automatyzacja i program testu. W pełni automatyczna kalibracja ciśnienia. Możliwość ustawienia zadania kalibracji i automatyczne uruchamianie zadania kalibracji. Możliwość ustawienia automatycznych kroków kalibracji. Łatwy w użyciu Przyjazny użytkownikowi interfejs. Intuicyjna struktura menu. Symulacja i pomiar sygnałów analogowych Pomiar sygnałów ma z dokładnością 0.01%RD+1,5µA. Pomiar sygnałów V z dokładnością 0.01%RD+1,5mV. Źródło prądu mA Możliwość zasilania przetworników 24VDC podczas kalibracji. Automatyczny test przełączników. Zabezpieczenie Zabezpieczenie do 30V pomiędzy dwoma dowolnymi gniazdami. Wyświetlacz Kolorowy LCD, 7 (800x480). Dokumentowanie i rejestracja danych Możliwość zarządzania zadaniem kalibracji. Wewnętrzna pamięć do 200 zadań kalibracji. Pobieranie zadań i wysyłanie wyników kalibracji do PC. Komunikacja HART Współpraca z urządzeniami wyposażonymi w protokół HART. Wydatek generowanego ciśnienia: 2,4l/min Ładowana bateria Ładowana bateria zapewnia do ok. 8 godzin ciągłej pracy. Test szczelności Test szczelności zewnętrznej instalacji ciśnieniowej określa wielkość zmiany ciśnienia wywołany nieszczelnością instalacji. Zabezpieczenie przewodów ciśnieniowych Specjalnie układ przewodów ciśnieniowych zaprojektowany w taki sposób, aby uniknąć możliwości powstania niedrożności i nieszczelności. Wielojęzyczny interfejs Do wyboru: angielski, niemiecki, francuski, włoski, hiszpański, portugalski i chiński. Certyfikat kalibracji zgodny z NIST. 414 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

25 Dane techniczne: Stabilność <0.005%FS lub <0.05Pa (dla ADT761-LLP) Podłączenie ciśnienia Kalibrator: gwint wewnętrzny G1/8. Zewnętrzny blok podłączeniowy z dwoma szybkimi złączami z gwintem wewnętrznym 1/4NPT, 1/4BSP; 1/2NPT lub M20x1,5. Podłączenie zewnętrznego modułu ciśnienia Złącze do podłączenia zewnętrznego modułu ciśnienia ADT160. Podłączenie elektryczne Gniazda bananowe 4mm. Dokumentowanie i rejestracja danych Możliwość zarządzania zadaniem kalibracji. Wewnętrzna pamięć do 200 zadań kalibracji. Pobieranie zadań i wysyłanie wyników kalibracji do PC. Wyświetlacz Kolorowy LCD, 7 (800x480). Częstotliwość odświeżania wyświetlacza: 5 razy na sekundę. Jednostki ciśnienia Pa, kpa, MPa, psi, bar, mbar, inh2o, mmh2o, inh2o, mmh2o, inhg, mmhg, kgf/cm2 i hpa (dla ADT761-BP) Żywotność pompki automatycznej: > cykli Zasilanie Akumulator polimerowy (Li-ion). Czas pracy na akumulatorze: ok. 8 godzin. Czas ładowania: ok. 3 godziny. Zewnętrzny zasilacz: 230V (DC27V). Warunki otoczenia Temperatura pracy: C Kompensacja temperatury: C Temperatura przechowywania: C Standardy bezpieczeństwa Oznaczenie CE. Komunikacja RS232 (DB9/F) Prędkość transmisji: 2400, 4800, 9600, 19200, 38400, 57600, Długość danych: 7 bitów, 8 bitów Bit stopu: 1 bit, 2 bity Adres: Wymiary 296mm x 186mm x180mm Waga 5.6kg Dokładność pomiaru i źródła dla sygnałów elektrycznych. Zakres Rozdzielczość Dokładność Pomiar napięcia ± V 0.1mV 0.01%RD+1,5mV Pomiar prądu ± mA 0.1µA 0.01%RD+1,5µA Źródło prądu mA 1µA 0.02%RD+2,2µA Test przełączników Napięcie testowe VDC Wyjście 24VDC 24V ±0.5V, max 50mA Zakresy ciśnienia Typ Model Zakres ciśnienia Moduł ciśnienia 1 Moduł ciśnienia 2 Zakres Dokładność Zakres Dokładność Niskie ciśnienie i różnica ADT761-LLP mbar mbar 0.05%FS mbar 0.05%FS ciśnień ADT761-D bar mbar 0.05%FS bar 0.02%FS ADT761-L bar bar 0.02%FS bar 0.02%FS Ciśnienie względne ADT761-M bar bar 0.02%FS bar 0.02%FS ADT761-H bar bar 0.02%FS bar 0.02%FS ADT761-LA bar bar 0.02%FS bar 0.02%FS bar.a bar.a 0.03%FS bar.a 0.025%FS Ciśnienie względne bar bar 0.02%FS bar 0.02%FS ADT761-MA Ciśnienie absolutne bar.a bar.a 0.03%FS bar.a 0.025%FS ADT761-HA bar bar 0.02%FS bar 0.02%FS bar.a bar.a 0.03%FS bar.a 0.025%FS Ciśn. barometryczne ADT761-BP hpa hpa 0.01%FS * Podana dokładność obejmuje całoroczną dokładność (razem ze roczną stabilnością) z wyjątkiem ADT761-LLP, którego dokładność wynosi 0.05%FS natomiast stabilność roczna to 0.05%FS. ** Kalibratory ADT761 umożliwiają podłączenie zewnętrznych modułów ciśnienia (ciśnienia względnego, absolutnego, różnicy ciśnień) z serii ADT160 rozszerzając zakres pomiarowy w zakresie od bar i zapewniając dokładność 0.02%FS ( C). Pełna specyfikacja zewnętrznych modułów ciśnienia serii ADT160 znajduje się w oddzielnej karcie katalogowej. Menu kalibratora Intuicyjne menu kalibracji ciśnienia daje bezpośredni dostęp do typowych zadań kalibracyjnych m.in. dla: Manometrów mechanicznych. Manometrów elektronicznych. Przetworników ciśnienia. Sygnalizatorów ciśnienia (presostatów). Przetworników elektropneumatycznych I/P i innych. Wbudowana instrukcja obsługi Dzięki rozbudowanej lecz intuicyjnej dla użytkownika strukturze menu kalibratorów z serii ADT761, użytkownik może w dowolnym momencie przejść do instrukcji obsługi przyrządu, wywołując ją z menu przyrządu na przykład aby sprawdzić sposób podłączenia sygnału elektrycznego kalibrowanego przyrządu itp. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 415

26 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Przykładowy ekran kalibracji przetwornika ciśnienia Kalibratory z serii ADT761 umożliwiają przeprowadzenie automatycznej procedury wzorcowania podłączonych przyrządów m.in.: manometrów, przetworników ciśnienia, presostatów. Umożliwiają sprawdzenie przyrządów w wymaganych przez użytkownika punktach, określenie błędów pomiarowych itp. System zarządzania kalibracją Kalibratory z serii ADT761 posiadają pełną możliwość dokumentowania procesu kalibracji, zapewniając możliwość tworzenia raportów i drukowania świadectw kalibracji z prowadzonej bazy danych oraz wykorzystując odczytane dane z kalibratora i i urządzenia kalibrowanego. ADT761- Zakres pomiarowy LLP D L M H LA MA HA BP Przyłącza procesowe (zewnętrznego bloku podłączeniowego) Automatyczny kalibrator ciśnienia mbar bar bar bar bar bar / bar.a bar / bar.a bar / bar.a hPa N Dwa szybkie złącza z gwintem wew. 1/4NPT N2 Dwa szybkie złącza z gwintem wew. 1/2NPT B Dwa szybkie złącza z gwintem wew. 1/4BSP B2 Dwa szybkie złącza z gwintem wew. 1/2BSP M Dwa szybkie złącza z gwintem wew. M20x1,5 Standardowe wyposażenie (na wyposażeniu) Nazwa Zewnętrzny blok podłączeniowy model ADT106 dla dwóch przyrządów testowych (oprócz 761LLP) Zasilacz sieciowy 230VAC (nr. 9818) Akumulator polimerowy Li-Ion (nr. 9722) Przewody podłączeniowe - pomiarowe (9022) Przewody podłączeniowe - zworki (9020) Walizka transportowa dla ADT761 i akcesoriów (9907) Kabel podłączeniowy dla modułu ADT160 (9060) Podstawka pod manometr różnicowy (tylko ADT761-LLP) Przewód ciśnieniowy ADT (oprócz ADT761-LLP) Uszczelki typu o-ring (oprócz ADT761-LLP) Instrukcja obsługi Narzędzia Elastyczne przewody ciśnieniowe (oprócz ADT761-LLP) Fabryczny certyfikat kalibracji zgodny z NIST Kalibracja manometrów Ilość 2 kpl (4 szt.) 1 kpl (2 szt.) 1 kpl 20 szt. 1 kpl 2 szt. Kalibracja przetworników ciśnienia Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT N ADT B ADT106-N ADT106-B ADT106-M ADT Elastyczny przewód ciśnieniowy (1,5m, 4mm) z szybkim złączem 1/4 NPT (dokręcany ręką) Elastyczny przewód ciśnieniowy (1,5m, 4mm) z szybkim złączem 1/4 BSP (dokręcany ręką) Zewnętrzny blok podłączeniowy dla dwóch przyrządów z szybkimi złączami 1/4 NPT (dokręcany ręką) Zewnętrzny blok podłączeniowy dla dwóch przyrządów z szybkimi złączami 1/4BST (dokręcany ręką) Zewnętrzny blok podłączeniowy dla dwóch przyrządów z szybkimi złączami M20X1,5 (dokręcany ręką) Zewnętrzny moduł ciśnienia z serii ADT160 Kabel podłączeniowy dla modułu ADT160 Adapter komunikacyjny USB to RS232 (DB9/M) Oprogramowanie kalibracyjne Additel/Cal Kalibracja presostatów (sygnalizatorów) ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

27 Tabela automatycznych kalibratorów ciśnienia ADT761 Model ADT761-LLP ADT761-D ADT761-L ADT761-LA ADT761-M ADT761-MA ADT761-H ADT761-HA ADT761-BP Zakres pom mbar bar bar bar.a bar bar.a bar bar hPa Zakres pom mbar mbar bar bar.a bar bar.a bar bar.a hPa Zakres pom mbar bar 0...7bar bar.a bar bar.a bar bar.a N/A Różnica ciśnień Ciśnienie względne Ciśnienie absolutne Ciśnienie barometryczne Kompensacja temperatury Wbudowana pompka Wbudowany filtr Wbudowany separator cieczy Źródło mA Pomiar ma lub V Pomiar zewnętrznym modułem ciśnienia Zasilanie pętli 24VDC Test przełączników ciśnienia Komunikacja HART Dokumentowanie procesu kalibracji ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 417

28 Wymienne moduły ciśnienia do kalibratorów ADT160 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Pomiar ciśnienia względnego, absolutnego, różnicy ciśnień Zakresy pomiarowe 700bar Dokładność 0,02%FS Współpraca z ADT760, ADT761, ADT222A i ADT223A Zaawansowana kompensacja temperatury Fabryczny certyfikat kalibracji zgodny z NIST Dzięki zaawansowanej technologii mikroprocesorowej i najnowocześniejszymi krzemowym czujnikom ciśnienia, cyfrowe moduły ciśnienia ADT160 zapewniają najwyższą stabilność i dokładność pomiaru oraz są ekonomicznym rozwiązaniem dla różnych aplikacji ciśnieniowych. Cyfrowe moduły ciśnienia ADT160 posiadają dużą funkcjonalność i są łatwe w użyciu. Aby zapewnić wysoką dokładność, każdy krzemowy czujnik ciśnienia zabudowany w manometrze jest specjalnie starzony, testowany i sprawdzany przed montażem. Moduły ciśnienia ADT160 współpracują z automatycznymi kalibratorami ciśnienia ADT761 i kalibratorami sygnałów ADT222A i ADT223A zapewniając wysoką dokładność i stabilność pomiaru. Podstawowe cechy Pomiar ciśnienia z dokładnością 0.02%FS (ciśnienia absolutnego z dokładnością 0.1%FS) Zakresy ciśnienia do 700bar Zaawansowana kompensacja temperatury Fabryczny certyfikat kalibracji zgodny z NIST Zastosowanie: Kalibracja manometrów. Precyzyjny pomiar ciśnienia. Kalibracja przetworników ciśnienia i różnicy ciśnień. Kontrola sygnalizatorów ciśnienia (presostatów). Kontrola zaworów bezpieczeństwa. Kontrola regulatorów ciśnienia. Kontrola szczelności układów hydraulicznych. Dane techniczne Typ mierzonego ciśnienia Ciśnienie względne. Ciśnienie względne połączone (nadciśnienie lub podciśnienie). Ciśnienie absolutne. Różnica ciśnień. Warunki otoczenia Temperatura pracy: C. Kompensacja temperatury: C. Temperatura przechowywania: C. Wilgotność: <95%RH. Podłączenie ciśnienia Gwint zewnętrzny 1/4NPT, 1/4BSP, M20x1,5. 6mm dla przewodów elastycznych (różnica ciśnień). Podłączenie elektryczne Gniazda bananowe 4mm. Przeciążalność: 120%. Wykonanie Materiał obudowy: stal nierdzewna 316L Króciec: stal nierdzewna 316L Wymiary: 33mm x123mm Waga: 0.4kg Certyfikaty Oznaczenie CE Zakresy ciśnienia Ciśnienie względne (1) P/N Zakres ciśnienia [bar] (%FS) niszczące Dokładność Ciśnienie Medium V G x CP G x GP G x GP G x GP G x GP G x GP G, L x GP G, L x GP G, L x GP G, L x GP G, L x GP G, L x GP1K 70 G, L x GP2K 140 G, L x GP3K 200 G, L x GP5K 350 G, L x GP10K 700 G, L x GP15K 1000 G, L x GP20K 1400 G, L x GP25K 1600 G, L x GP30K 2000 G, L x GP36K 2500 G, L x GP40K 2800 G, L x GP50K 3500 G, L x GP60K 4200 G, L x (*1) Ciśnienie względne odseparowane (zamknięta komora ciśnienia przy 1bar (abs) powyżej 70bar. (*2) Rodzaj medium: G = gaz (suche i czyste i niekorozyjne gazy), L = ciecz. 418 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

29 Ciśnienie względne połączone (nadciśnienie i podciśnienie) P/N Zakres ciśnienia [bar] niszczące Medium Ciśnienie (*2) Dokładność (%FS) CP2 ±0.16 G x CP5 ±0.35 G x CP10 ±0.7 G x CP15 ±1.0 G x CP G x CP G x CP G, L x CP G, L x CP G, L x CP G, L x CP1K G, L x CP2K G, L x CP3K G, L x CP5K G, L x CP10K G, L x Ciśnienie absolutne P/N Zakres ciśnienia [bar] niszczące Medium Ciśnienie (*2) Dokładność (%FS) AP G x AP G x AP G x AP G x AP G x AP G, L 0.05 (0.1) 3 x AP G, L 0.05 (0.1) 3 x AP G, L 0.05 (0.1) 3 x AP1K 70 G, L 0.05 (0.1) 3 x AP3K 200 G, L 0.05 (0.1) 3 x AP5K 350 G, L 0.05 (0.1) 3 x Ciśnienie absolutne - precyzyjne czujniki kwarcowe P/N Zakres ciśnienia [bar] niszczące Medium Ciśnienie (*2) Dokładność (%FS) AP45Q 3 G 0.005%rdg % FS 3 x AP100Q 7 G 0.005%rdg % FS 3 x AP300Q 20 G 0.005%rdg % FS 3 x AP400Q 28 G 0.005%rdg % FS 3 x AP500Q 35 G 0.005%rdg % FS 3 x AP1KQ 70 G 0.005%rdg % FS 3 x AP2KQ 140 G 0.005%rdg % FS 3 x AP3KQ 200 G 0.005%rdg % FS 3 x AP6KQ 400 G 0.01% FS 3 x AP10KQ 700 G 0.01% FS 2 x AP15KQ 1000 G 0.01% FS 2 x AP20KQ 1400 G 0.01% FS 2 x AP30KQ 2000 G 0.02% FS 1.5 x AP40KQ 2800 G 0.02% FS 1.5 x Różnica ciśnień P/N Zakres ciśnienia [mbar] niszczące Medium Ciśnienie (*2) Dokładność (%FS) DP1 ±2.5 G x DP2 ±5.0 G x DP5 ±10 G x DP10 ±25 G x DP20 ±50 G x DP30 ±75 G x DP50 ±160 G x DP150 ±350 G x DP300 ±700 G x ADT %rdg % FS Dokładność %FS %FS %FS Zakres ciśnienia P/N... Patrz tabela ciśnień Jednostka ciśnienia PSI Zakres w psi BAR Zakres w bar N Gwint zewn. 1/4NPT N2 Gwint zewn. 1/2NPT Przyłącze procesowe B Gwint zewn. 1/4BSP B2 Gwint zewn. 1/2BSP M Gwint zewn. M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Fabryczny certyfikat kalibracji zgodny z NIST Opcjonalne wyposażenie (na zamówienie) Ilość Numer katalogowy 9060 Kabel do podłączenia modułu ciśnienia ADT160. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 419

30 Kalibratory niskich ciśnień KAL84 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Min. zakres pomiarowy: Pa do kPa Wysoka dokładność:± 0.5 % (± 0.2 %) Wyjście analogowe: 0...1VDC Możliwość stosowania jako kalibrator i urzą dze nie referencyjne Zintegrowany czujnik ciśnienia Wyświetlacz 4 1/2 - cyfry LCD Niezależne wewnętrzne zasilanie Dane techniczne 0.5% zakresu ±1 cyfra Dokładność 0.2% zakresu ±1 cyfra dla zakresów 1kPa 50kPa Histereza 0.1% Dryft temperaturowy (zera) Nie dotyczy; dostępny na panelu klawisz autozerowania Dryft temperaturowy (zakresu) 0.04%/K ( C) Temperatura kalibracji +22 C Medium Powietrze i nieagresywne gazy Wyjście analogowe V (RL 2 kω) dwa złącza 4mm Maksymalne ciśnienie systemowe 100kPa Wyświetlacz 4 1/2 cyfry LCD, wysokość znaku = 10mm Stała czasowa Przełączana 0.1s lub 1s Temperatura pracy C Temperatura przechowywania C Zasilanie Akumulator NiCd 9V oraz zasilacz sieciowy na 230V (115) Przyłącze ciśnieniowe 6mm Masa Ok. 3kg Normy bezpieczeństwa CE KAL Zakresy Dokładność Zasilanie Pa (0...1mbar) kPa (0...10mbar) kPa ( mbar) kPa ( mbar) mmHg ( mbar) 1 0.5% zakresu 2 0.2% zakresu (dla 1kPa do 50kPa) VAC VAC Akcesoria Torba transportowa Pompka ręczna Certyfikat kalibracji DKD (język niemiecki) Certyfikat kalibracji DKD (język angielski) Fabryczny certyfikat kalibracji Wymiary ON/OFF Podświetlanie wyświetlacza Wybór jednostki ciśnienia Wyjście analogowe Port ciśnienia ujemnego [ - ] Zawór dla ciśnienia ujemnego [ - ] 260 (głębokość 180) Automatyczna kalibracja zera Wybór stałej czasowej Wyjście ciśnienia Port ciśnienia dodatniego [ + ] Zawór dla ciśnienia dodatniego [ + ] Korbka generatora ciśnienia 420 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

31 Kalibratory niskich ciśnień KAL100 i KAL200 Zakresy pomiarowe: Pa do kPa Wysoka dokładność kalibracji i pomiaru Wysoka mobilność dla wersji z opcjonalnym akumulatorem Czas pracy na akumulatorze ok. 8 godzin Automatyczna kalibracja zera Opcjonalny interfejs USB (standard dla KAL 200) Alfanumeryczny wyświetlacz LCD Konwersja jednostek (np., mmhg, mmh2o, psi itp.) Wielojęzyczne menu Dane techniczne Dokładność KAL % zakresu ± 1 cyfra dla 200Pa/±200Pa 0.2% zakresu ± 1 cyfra dla >200Pa/±200Pa 0.3% zakresu ± 1 cyfra dla 100Pa/±100Pa Dokładność KAL % zakresu ± 1 cyfra dla 200Pa/±200Pa 0.1% zakresu ± 1 cyfra dla >200Pa/±200Pa Histereza 0.1% Dopuszczalne przeciążenie 600 kpa dla zakresów >3kPa 200 kpa dla zakresów 3kPa Dryft termiczny zera ± 0% (cyklicznie korygowane zero) Dryft termiczny zakresu KAL-100: 0,04%/K ( C) KAL-200: 0,03 %/K ( C) Temperatura kalibracji 22 C Medium Powietrze i nieagresywne gazy Interfejs komunikacyjny USB Dla KA-100 (opcjonalny) Dla KAL-200 (standard) Wyświetlacz Alfanumeryczny LCD 2x20 znaków Temperatura pracy C Temperatura przechowywania C Pobór mocy Ok. 10VA Przyłącze ciśnieniowe Krócce dla przewodów ciśnieniowych 6 mm Masa Ok. 4,5 kg Zasilanie Interfejs 1 115VAC 2 230VAC 1A 115VAC + akumulator litowo - jonowy 2A 230 AC + akumulator litowo - jonowy 0 brak 1 USB (standard dla KAL200) Akcesoria Torba transportowa Certyfikat kalibracji DKD (język niemiecki) Certyfikat kalibracji DKD (język angielski) Fabryczny certyfikat kalibracji Wymiary KAL Model Zakresy 100 KAL KAL Pa (0...1mbar) Pa (0...2mbar) Pa (0...5mbar) kPa (0...10mbar) kPa (0...20mbar) kPa (0...50mbar) kPa ( mbar) kPa ( mbar) kPa ( mbar) kPa ( mbar) 0A ±100Pa (±1mbar) 02A ±200Pa (±2mbar) 05A ±500Pa (±5mbar) 1A ±1kPa (±10mbar) 2A ±2kPa (±20mbar) 5A ±5kPa (±50mbar) 10A ±10kPa (±100mbar) 20A ±20kPa (±200mbar) 50A ±50kPa (±500mbar) 100A kPa ( mbar) Oprogramowanie ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 421

32 Pneumatyczne pompki kalibracyjne niskiego ciśnienia ADT901A Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 0.1Pa (0.001mbar) Wysoka stabilność Komora izotermiczna redukująca wpływ zmian temperatury Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Niska waga 1.6kg Pneumatyczne pompki ciśnienia ADT901A są przyrządami przenośnymi, przeznaczonymi do generowania niskich ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej została zapewniona wysoka rozdzielczość regulacji ciśnienia 0.1Pa (0.001mbar). AD- T901A jest bardzo stabilnym urządzeniem do kalibracji niskich ciśnień. Pompka posiada specjalną komorę izotermiczną której zadaniem jest redukcja możliwych efektów zmiany temperatury otoczenia. Większość pompek wykorzystuje zawór zwrotny i nie są dobrze zaizolowany, powoduje to duże wahania ciśnienia wraz ze zmianą temperatury otoczenia lub gdy jest dotykana. Pompka ADT901A nie używa zaworu zwrotnego i jest niezwykle stabilna. Dwa specjalne złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT901A jest idealną pompką kalibracyjną dla aplikacji nisko ciśnieniowych. Podstawowe cechy Niska waga: Tylko 1,6kg Rozdzielczość generowanego ciśnienia 0.1Pa (0.001mbar). Specjalnie zaprojektowana praska śrubowa do bardzo dokładnego zadawania ciśnienia. Wysoka stabilność Izotermiczna komora: Komora ciśnieniowa jest izolowana termicznie aby zredukować wpływ zmian warunków otoczenia. Specjalne zaprojektowany tłok minimalizuje nieszczelności i gwarantuje wysoką stabilność. Wytrzymała i nie wymagająca obsługi konstrukcja Brak zaworu zwrotnego, który jest zazwyczaj przyczyną kłopotów. Łatwa w użyciu Ciśnienie może być dokładnie i szybko nastawiane i regulowane przez prosty obrót rączki. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 145mm Baza: 245 x 165mm Waga: 1,6kg ADT901A- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Opcjonalne wyposażenie (na zamówienie) Ilość 20 szt. Numer katalogowy ADT901-X-KIT Zestaw podłączeniowy do pompki pneumatycznej ADT901 (elastyczne przewody ciśnieniowe, złączki, itp.) 9240 Uchwyt na manometr różnicy ciśnień ADT102 Zestaw 25 adapterów i złączy ADT103 Zestaw 10 adapterów i złączy (dokręcanych ręką) Walizka transportowa dla pompki ADT901 i dwóch przyrządów referencyjnych ADT681 i ADT672 ADT901-MK Zestaw serwisowy do pompki ADT901 Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 0.1Pa (0.001mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N 422 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

33 Pneumatyczne pompki kalibracyjne ciśnienia ADT912A Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 0.1Pa (0.001mbar) Wysoka stabilność Komora izotermiczna redukująca wpływ zmian temperatury Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Niska waga 2.8kg Pneumatyczne pompki ciśnienia ADT912A są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej została zapewniona wysoka rozdzielczość ustawienia ciśnienia 0.1Pa (0.001mbar). Pompka ADT912A jest bardzo stabilnym urządzeniem do kalibracji niskich ciśnień. Pompka posiada specjalną komorę izotermiczną której zadaniem jest redukcja możliwych zmian ciśnienia pod wpływem zmiany temperatury otoczenia. Większość pompek wykorzystuje zawór zwrotny i nie są dobrze zaizolowany, powoduje to duże wahania ciśnienia wraz ze zmianą temperatury otoczenia lub gdy jest dotykana. Pompka ADT912A nie używa zaworu zwrotnego i jest niezwykle stabilna. Dwa specjalne złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT912A jest idealną pompką kalibracyjną dla aplikacji nisko ciśnieniowych. Podstawowe cechy Niska waga: Tylko 2,8kg Rozdzielczość generowanego ciśnienia 0.1Pa (0.001mbar). Specjalnie zaprojektowana praska śrubowa do bardzo dokładnego zadawania ciśnienia. Wysoka stabilność Izotermiczna komora: Komora ciśnieniowa jest izolowana termicznie aby zredukować wpływ zmian warunków otoczenia. Specjalne zaprojektowany tłok minimalizuje nieszczelności i gwarantuje wysoką stabilność. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz-płyn zabezpiecza pompkę przed wilgocią i brudem Wytrzymała i nie wymagająca obsługi konstrukcja Brak zaworu zwrotnego, który jest zazwyczaj przyczyną kłopotów. Łatwa w użyciu Ciśnienie może być dokładnie i szybko nastawiane i regulowane przez prosty obrót rączki. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 0.1Pa (0.001mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 140mm Baza: 273x258mm Waga: 2,8kg ADT912A- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT912-X-KIT ADT102 ADT103 ADT100-HTK-8K ADT912A-MK Ilość 20 szt. Zestaw testowy dla pompki pneumatycznej ADT912 (elastyczne przewody ciśnieniowe, złączki, itp.) Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Elastyczny przewód ciśnieniowy ok. 1,5m ze złączem dokręcanym ręką Zestaw serwisowy do pompki ADT912A Walizka transportowa dla pompki ADT912 i dwóch przyrządów referencyjnych ADT681 i ADT672 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 423

34 Pneumatyczne pompki kalibracyjne ciśnienia ADT914A Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar) Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Niska waga 1.5kg Pneumatyczne pompki ciśnienia ADT914A są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej została zapewniona wysoka rozdzielczość ustawienia ciśnienia 10Pa (0.1mbar). Pompka AD- T914A jest bardzo stabilnym urządzeniem do kalibracji niskich ciśnień. Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. Wbudowany separator gaz/płyn zabezpiecza pompkę przed wilgocią i brudem co zmniejsza potrzebę konserwacji. Dwa specjalne złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT914A jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych. Podstawowe cechy Niska waga: Tylko 1,5kg Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar). Specjalnie zaprojektowana praska śrubowa do bardzo dokładnego ustawiania ciśnienia. Wysoka stabilność Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz-płyn zabezpiecza pompkę przed wilgocią i brudem Łatwa w użyciu Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 10Pa (0.1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 130mm Baza: 240x120mm Waga: 1,3kg ADT914A- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Ilość 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT100-HTK-8K ADT914A-MK Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Elastyczny przewód ciśnieniowy ok. 1,5m ze złączem dokręcanym ręką Zestaw serwisowy do pompki ADT914A Walizka transportowa dla pompki ADT914 i dwóch przyrządów referencyjnych ADT681 i ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

35 Pneumatyczne pompki kalibracyjne ciśnienia ADT916 Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar) Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Niska waga 2,7kg Pneumatyczne pompki ciśnienia ADT916 są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej zapewniona została wysoka rozdzielczość ustawienia ciśnienia 10Pa (0.1mbar). Pompka ADT916 jest bardzo stabilnym urządzeniem do kalibracji ciśnienia. Specjalnie zaprojektowany zawór odcinający zapewnia stabilność ciśnienia podczas kalibracji. Wbudowany separator gaz/płyn zabezpiecza pompkę przed wilgocią i brudem co zmniejsza potrzebę konserwacji. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT916 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych. Podstawowe cechy Niska waga: Tylko 2,7kg Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar). Wysokiej jakości praska śrubowa zapewnia bardzo dokładne ustawianie ciśnienia. Wysoka stabilność Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz/płyn zabezpiecza pompkę przed wilgocią i brudem. Łatwa w użyciu Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 10Pa (0.1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 140mm Baza: 315x198mm Waga: 2,7kg ADT916- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Ilość 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT100-HTK ADT916-MK Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Elastyczne przewody ciśnieniowe ok. 1,5m ze złączem dokręcanym ręką Zestaw serwisowy do pompki ADT916 Walizka transportowa dla pompki ADT916 i dwóch przyrządów referencyjnych ADT681 i ADT672 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 425

36 Pneumatyczne pompki kalibracyjne ciśnienia ADT917 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar) Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Niska waga 2,6kg Pneumatyczne pompki ciśnienia ADT917 są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej zapewniona została wysoka rozdzielczość ustawienia ciśnienia 10Pa (0.1mbar). Pompka ADT917 jest bardzo stabilnym urządzeniem do kalibracji ciśnienia. Specjalnie zaprojektowany zawór odcinający zapewnia wysoką stabilność ciśnienia podczas kalibracji. Wbudowany separator gaz/płyn zabezpiecza pompkę przed wilgocią i brudem co zmniejsza potrzebę konserwacji. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT917 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych. Podstawowe cechy Niska waga: Tylko 2,6kg Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar). Wysokiej jakości praska śrubowa zapewnia bardzo dokładne ustawianie ciśnienia. Wysoka stabilność Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz/płyn zabezpiecza pompkę przed wilgocią i brudem. Łatwa w użyciu Ciśnienie jest wytwarzane przez wciskanie bezpośrednio dźwigni pompki natomiast obrót pokrętła pomocuje drobną regulację ciśnienia. Nie jest potrzebny żaden zawór. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 10Pa (0.1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 140mm Baza: 315x198mm Waga: 2,6kg ADT917- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT100-HTK ADT917-MK Ilość 20 szt. Zestaw 25 adapterów i złączy. Zestaw 10 adapterów i złączy (dokręcanych ręką). Elastyczny przewód ciśnieniowy ok. 1,5m ze złączem dokręcanym ręką. Zestaw serwisowy do pompki ADT917 Walizka transportowa dla pompki ADT917 i dwóch przyrządów referencyjnych ADT681 i ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

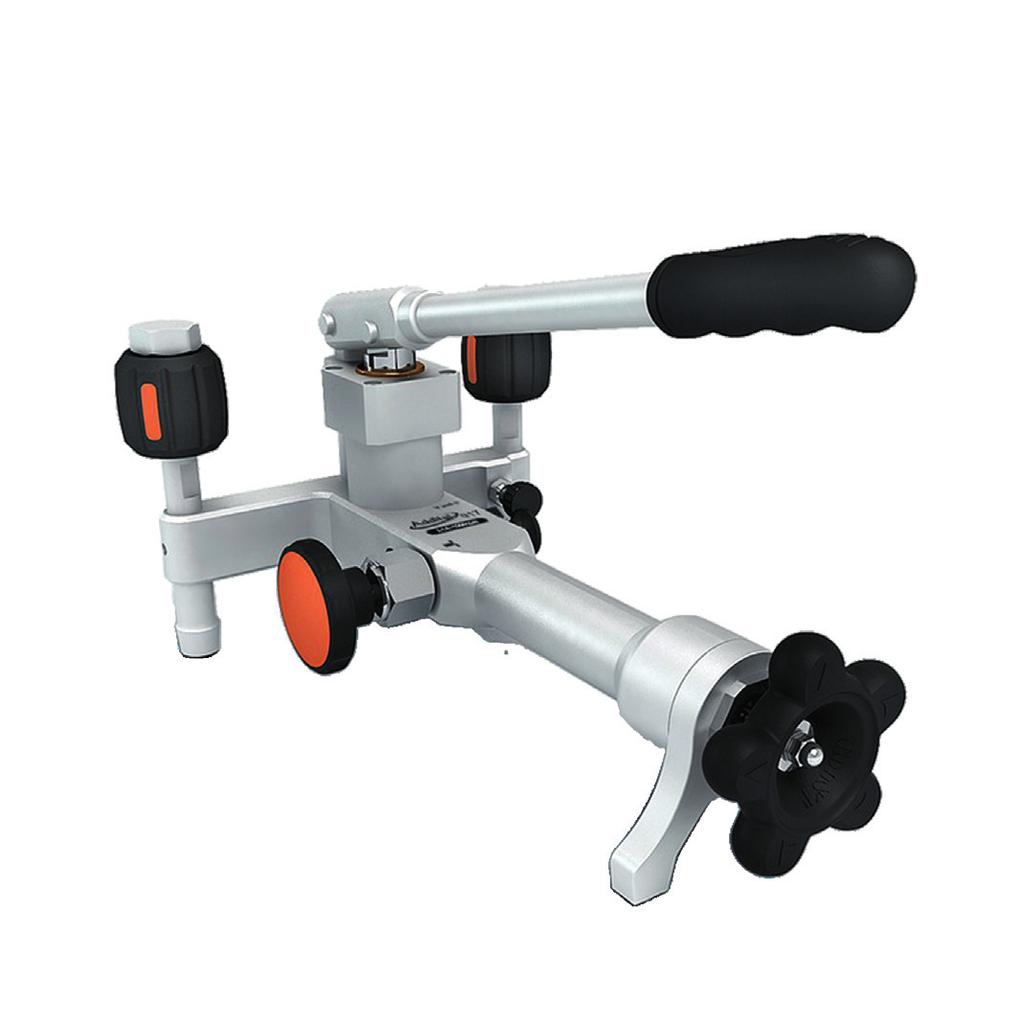

37 Pneumatyczne pompki kalibracyjne ciśnienia ADT918 Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar) Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Niska waga 2,6kg Pneumatyczne pompki ciśnienia ADT918 są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej zapewniona została wysoka rozdzielczość ustawienia ciśnienia 10Pa (0.1mbar). Pompka ADT918 jest bardzo stabilnym urządzeniem do kalibracji ciśnienia. Specjalnie zaprojektowany zawór odcinający zapewnia wysoką stabilność ciśnienia podczas kalibracji. Wbudowany separator gaz/płyn zabezpiecza pompkę przed wilgocią i brudem co zmniejsza potrzebę konserwacji. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT918 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych. Podstawowe cechy Niska waga: Tylko 2,6kg Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar). Wysokiej jakości praska śrubowa zapewnia bardzo dokładne ustawianie ciśnienia. Wysoka stabilność Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz/płyn zabezpiecza pompkę przed wilgocią i brudem. Łatwa w użyciu Ciśnienie jest wytwarzane przez wciskanie bezpośrednio dźwigni pompki natomiast obrót pokrętła pomocuje drobną regulację ciśnienia. Nie jest potrzebny żaden zawór. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 10Pa (0.1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 140mm Baza: 315x198mm Waga: 2,6kg ADT918- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT100-HTK ADT918-MK Ilość 20 szt. Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Elastyczny przewód ciśnieniowy ok. 1,5m ze złączem dokręcanym ręką Zestaw serwisowy do pompki ADT918 Walizka transportowa dla pompki ADT918 i dwóch przyrządów referencyjnych ADT681 i ADT672 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 427

38 Pneumatyczne pompki kalibracyjne wysokiego ciśnienia ADT919A Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar) Wytworzenie ciśnienia 140bar w 30s Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 6,5kg Pneumatyczne pompki ciśnienia ADT919A są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej zapewniona została wysoka rozdzielczość ustawienia ciśnienia 10Pa (0.1mbar). Pompka AD- T919A jest bardzo stabilnym urządzeniem do kalibracji ciśnienia. Specjalnie zaprojektowany zawór odcinający zapewnia wysoką stabilność ciśnienia podczas kalibracji. Wbudowany separator gaz/płyn zabezpiecza pompkę przed wilgocią i brudem co zmniejsza potrzebę konserwacji. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT919A jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych. Podstawowe cechy Duży efektywność Wytworzenie ciśnienia 140bar w 30s Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar). Wysokiej jakości praska śrubowa zapewnia bardzo dokładne ustawianie ciśnienia. Wysoka stabilność Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz/płyn zabezpiecza pompkę przed wilgocią i brudem. Wychwycona ciecz podczas kalibracji przez separator zostanie usunięta z pompki podczas uwalniania ciśnienia. Specjalne antykorozyjne i odporne na zużycie materiały użyte do wykonania pompki zapewniają długotrwałą żywotność. Łatwa w użyciu Ciśnienie jest wytwarzane przez bezpośrednie wciskanie dźwigni pompki natomiast obrót pokrętła powoduje drobną regulację ciśnienia. Nie jest potrzebny żaden zawór. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 10Pa (0.1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 178mm Baza: 540x270mm Waga: 6,5kg ADT919A- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT100-HTK ADT919A-MK A Ilość 20 szt. Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Elastyczny przewód ciśnieniowy ok. 1,5m ze złączem dokręcanym ręką Zestaw serwisowy do pompki ADT919A Walizka transportowa dla pompki ADT919A i dwóch przyrządów referencyjnych ADT681 i ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

39 Pneumatyczne pompki kalibracyjne wysokiego ciśnienia ADT920 Zakres generowanego ciśnienia bar Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar) Wytworzenie ciśnienia 200bar w 40s Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 6,5kg Pneumatyczne pompki ciśnienia ADT919A są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki zaprojektowanej wysokiej jakości prasie śrubowej zapewniona została wysoka rozdzielczość ustawienia ciśnienia 10Pa (0.1mbar). Pompka AD- T919A jest bardzo stabilnym urządzeniem do kalibracji ciśnienia. Specjalnie zaprojektowany zawór odcinający zapewnia wysoką stabilność ciśnienia podczas kalibracji. Wbudowany separator gaz/płyn zabezpiecza pompkę przed wilgocią i brudem co zmniejsza potrzebę konserwacji. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT919A jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych. Podstawowe cechy Duży wydajność Wytworzenie ciśnienia 200bar w 40s Rozdzielczość generowanego ciśnienia 10Pa (0.1mbar). Wysokiej jakości praska śrubowa zapewnia bardzo dokładne ustawianie ciśnienia. Wysoka stabilność Specjalnie zaprojektowany zawór odcinający zapewnia stabilne ciśnienie podczas kalibracji. System zabezpieczeń przed zanieczyszczeniami Wbudowany z separator w gaz/płyn zabezpiecza pompkę przed wilgocią i brudem. Wychwycona ciecz podczas kalibracji przez separator zostanie usunięta z pompki podczas uwalniania ciśnienia. Specjalne antykorozyjne i odporne na zużycie materiały użyte do wykonania pompki zapewniają długotrwałą żywotność. Łatwa w użyciu Ciśnienie jest wytwarzane przez bezpośrednie wciskanie dźwigni pompki natomiast obrót pokrętła powoduje drobną regulację ciśnienia. Nie jest potrzebny żaden zawór. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Powietrze Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 10Pa (0.1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Złącze przyrządu kalibrowanego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Złącze przyrządu referencyjnego: Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP l lub M20X1.5. Wymiary Wysokość: 178mm Baza: 540x270mm Waga: 6,5kg ADT920- Przyłącze procesowe Pneumatyczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT100-HTK ADT920-MK Ilość 20 szt. Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Elastyczny przewód ciśnieniowy ok. 1,5m ze złączem dokręcanym ręką Zestaw serwisowy do pompki ADT920 Walizka transportowa dla pompki ADT920 i dwóch przyrządów referencyjnych ADT681 i ADT672 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 429

40 Hydrauliczne pompki kalibracyjne ciśnienia ADT925 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Zakres generowanego ciśnienia bar Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 1,7kg Hydrauliczne pompki ciśnienia ADT925 są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje konserwację. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT925 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Waga: Tylko 1,7kg Wytrzymała i niewymagająca obsługi konstrukcja Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego często problematycznego w pompkach przenośnych, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalne utrzymanie. Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Praktyczny brak nieszczelności Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego używanego często w pompkach, eliminuje praktycznie nieszczelności. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Olej lub woda dejonizowana. Olej jest domyślnym medium. Pompki do współpracy z wodą należy specjalnie zamawiać. Zakres generowanego ciśnienia: bar Pojemność zbiornika: 200ml Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego: gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 120mm. Baza: 250 x 140mm Waga: 1,7kg ADT Hydrauliczna pompka ciśnienia Medium Olej W Woda dejonizowana N Trzy szybkozłącza z gwintem wew. 1/4NPT N2 Trzy szybkozłącza z gwintem wew. 1/2NPT Przyłącza B Trzy szybkozłącza z gwintem wew. 1/4BSP procesowe B2 Trzy szybkozłącza z gwintem wew. 1/2BSP M Trzy szybkozłącza z gwintem wew. M20x1,5 Pompka kalibracyjna Wyposażenie SET Pompka kalibracyjna razem z walizką (kpl.) Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej Uszczelki typu O-ring Instrukcja obsługi Ilość 250ml 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy 9202 Olej mineralny (1 litr) ADT102 Zestaw 25 adapterów i złączy. ADT103 Zestaw 10 adapterów i złączy (dokręcanych ręką). ADT100-HTK Elastyczne przewody ciśnieniowe ok. 1,5m ze złączem dokręcanym ręką. ADT925-MK Zestaw serwisowy do pompki ADT Walizka transportowa dla pompki ADT925 i dwóch przyrządów referencyjnych ADT681 i ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

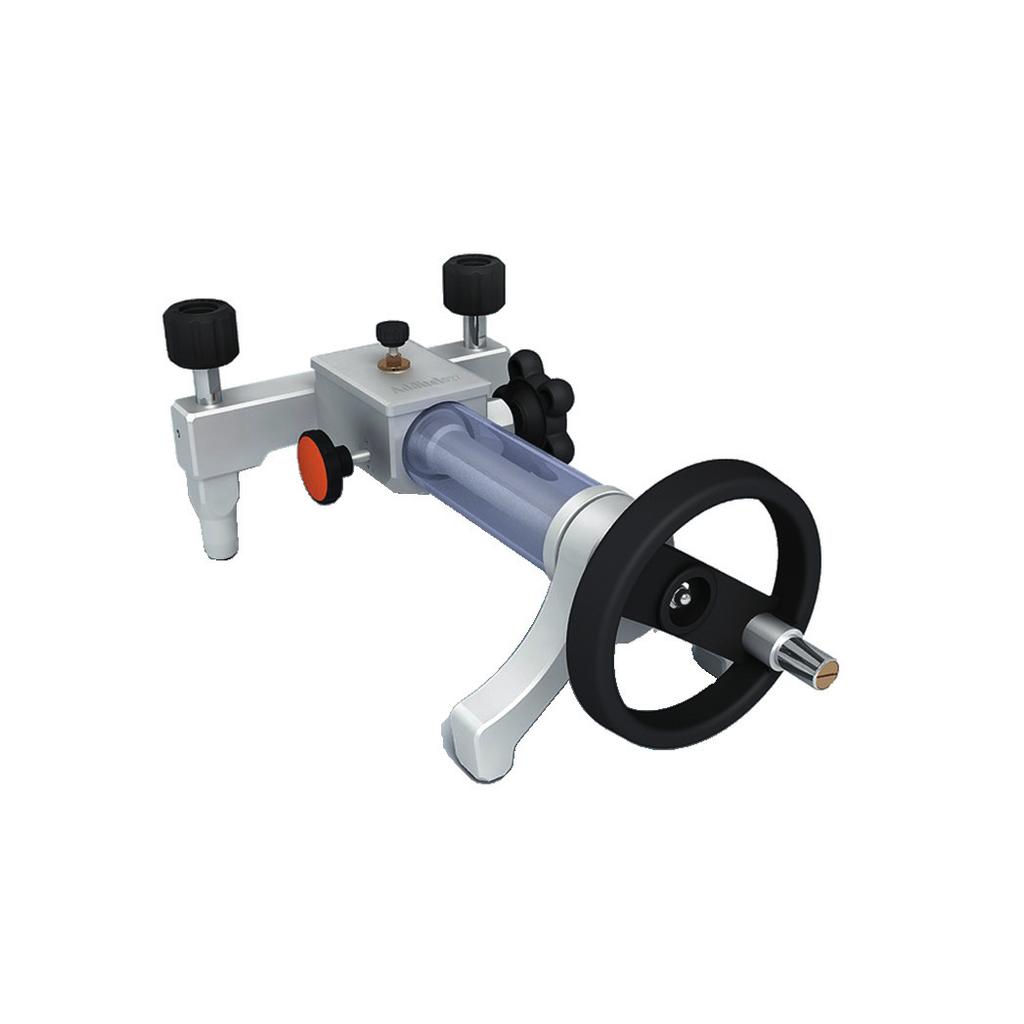

41 Hydrauliczne pompki kalibracyjne ciśnienia ADT927 Zakres generowanego ciśnienia bar Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 1,7kg Hydrauliczne pompki ciśnienia ADT927 są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje konserwację. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT927 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Waga: Tylko 3,2kg Wytrzymała i nie wymagająca obsługi konstrukcja Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego często problematycznego w pompkach przenośnych, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalne utrzymanie. Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Praktyczny brak nieszczelności Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego używanego często w pompkach, eliminuje praktycznie nieszczelności. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Olej lub woda dejonizowana. Olej jest domyślnym medium. Pompki do współpracy z wodą należy specjalnie zamawiać. Zakres generowanego ciśnienia: bar Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego z gwintem wewnętrznym 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 135mm. Baza: 290 x 198mm Waga: 3,2kg ADT Hydrauliczna pompka ciśnienia Medium Olej W Woda dejonizowana N Trzy szybkozłącza z gwintem wew. 1/4NPT N2 Trzy szybkozłącza z gwintem wew. 1/2NPT Przyłącza B Trzy szybkozłącza z gwintem wew. 1/4BSP procesowe B2 Trzy szybkozłącza z gwintem wew. 1/2BSP M Trzy szybkozłącza z gwintem wew. M20x1,5 Pompka kalibracyjna Wyposażenie SET Pompka kalibracyjna razem z walizką (kpl.) Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej Uszczelki typu O-ring Instrukcja obsługi Ilość 250ml 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy 9202 Olej mineralny (1 litr) ADT102 Zestaw 25 adapterów i złączy. ADT103 Zestaw 10 adapterów i złączy (dokręcanych ręką). ADT100-HTK Elastyczne przewody ciśnieniowe ok. 1,5m ze złączem dokręcanym ręką. ADT927-MK Zestaw serwisowy do pompki ADT Walizka transportowa dla pompki ADT927 i dwóch przyrządów referencyjnych ADT681 i ADT672. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 431

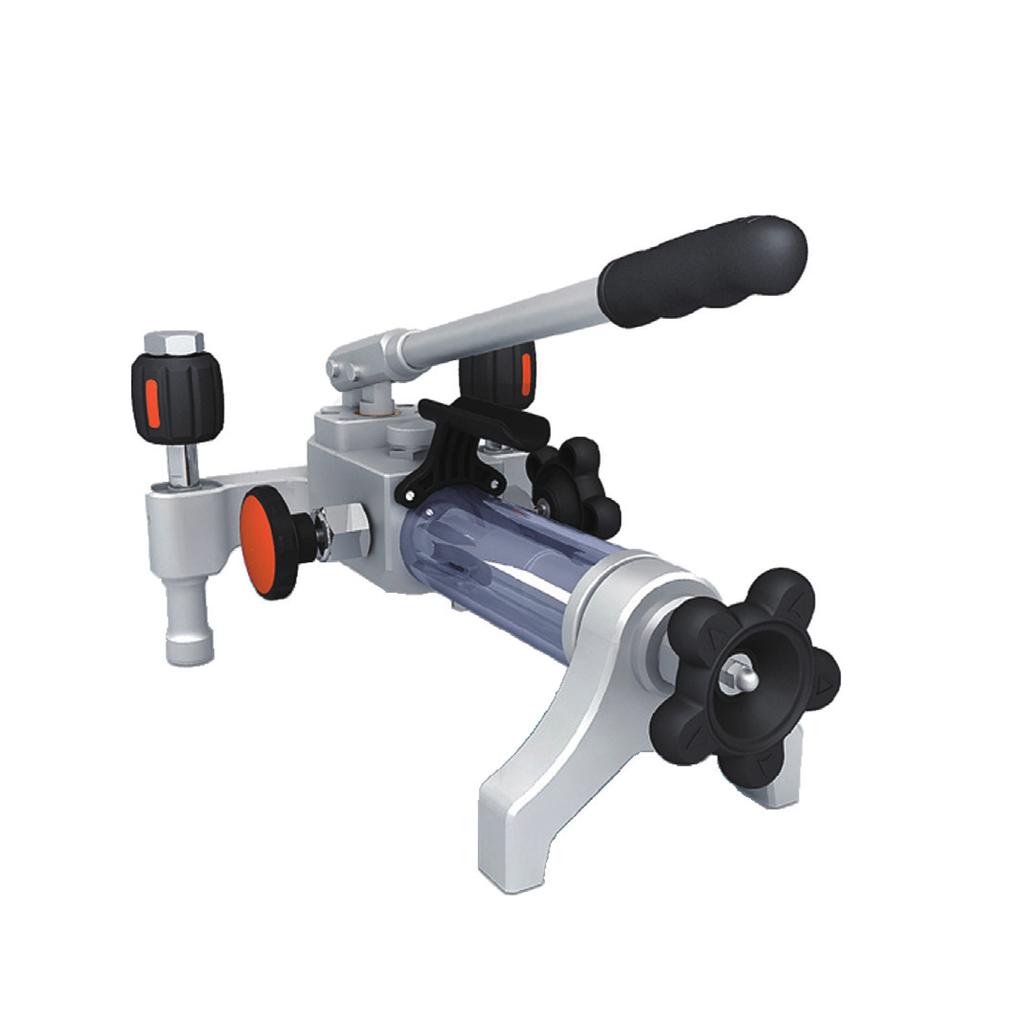

42 Hydrauliczne pompki kalibracyjne ciśnienia ADT928 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Zakres generowanego ciśnienia bar Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 3,9kg Hydrauliczne pompki ciśnienia ADT928 są przyrządami przenośnymi, przeznaczonymi do generowania ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje konserwację. Dwa specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT928 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Waga: Tylko 3,9kg Wytrzymała i nie wymagająca obsługi konstrukcja Zawór odcinający zapewnia stabilne ciśnienie przy jednoczesnym zmniejszeniu konserwacji zaworu zwrotnego pompki Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Olej lub woda dejonizowana. Olej jest domyślnym medium. Pompki do współpracy z wodą należy specjalnie zamawiać. Zakres generowanego ciśnienia: bar Pojemność zbiornika: 150ml Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Dwa szybkie złącza dla przyrządu kalibrowanego i referencyjnego z gwintem wewnętrznym 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 162mm. Baza: 345 x 215mm Waga: 3,9kg ADT Hydrauliczna pompka ciśnienia Medium Olej W Woda dejonizowana N Trzy szybkozłącza z gwintem wew. 1/4NPT N2 Trzy szybkozłącza z gwintem wew. 1/2NPT Przyłącza B Trzy szybkozłącza z gwintem wew. 1/4BSP procesowe B2 Trzy szybkozłącza z gwintem wew. 1/2BSP M Trzy szybkozłącza z gwintem wew. M20x1,5 Pompka kalibracyjna Wyposażenie SET Pompka kalibracyjna razem z walizką (kpl.) Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej Uszczelki typu O-ring Instrukcja obsługi Ilość 250ml 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy 9202 Olej mineralny (1 litr) ADT102 Zestaw 25 adapterów i złączy. ADT103 Zestaw 10 adapterów i złączy (dokręcanych ręką). ADT100-HTK Elastyczne przewody ciśnieniowe ok. 1,5m ze złączem dokręcanym ręką. ADT928-MK Zestaw serwisowy do pompki ADT Walizka transportowa dla pompki ADT928 i dwóch przyrządów referencyjnych ADT681 i ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

43 Hydrauliczne pompki kalibracyjne wysokiego ciśnienia ADT936 Zakres generowanego ciśnienia bar Trzy przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 16kg Hydrauliczne pompki ciśnienia ADT936 są przyrządami przenośnymi, przeznaczonymi do generowania wysokich ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej ADT936 bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje obsługę. Trzy specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT936 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Wysokie ciśnienie Wytwarzanie ciśnienia do 1000bar Waga: 16kg Wytrzymała i nie wymagająca obsługi konstrukcja Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego często problematycznego w pompkach przenośnych, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalne utrzymanie. Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Brak nieszczelności Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego używanego często w pompkach, eliminuje praktycznie nieszczelności. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Olej (dietyloheksyl sebacynianu). Pojemność zbiornika: 420ml Zakres generowanego ciśnienia: bar Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Trzy szybkie złącza dla przyrządu kalibrowanego i referencyjnego z gwintem wewnętrznym 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 230mm Baza: 520 x 360mm Waga: 16kg Objętość tłoka Tłok niskiego ciśnienia: 30ml Tłok wysokiego ciśnienia: 2,5ml ADT936- Przyłącze procesowe Hydrauliczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej Uszczelki typu O-ring Instrukcja obsługi Ilość 250ml 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy 9202 Olej (1 litr) ADT102 Zestaw 25 adapterów i złączy ADT103 Zestaw 10 adapterów i złączy (dokręcanych ręką) ADT936-MK Zestaw serwisowy do pompki ADT Walizka transportowa dla pompek ADT936, ADT937, ADT938, ADT939 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 433

44 Hydrauliczne pompki kalibracyjne wysokiego ciśnienia ADT937 Zakres generowanego ciśnienia bar Trzy przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 16kg Hydrauliczne pompki ciśnienia ADT937 są przyrządami przenośnymi, przeznaczonymi do generowania wysokich ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej ADT937 bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje obsługę. Trzy specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT937 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Wysokie ciśnienie Wytwarzanie ciśnienia do 1000bar Waga: 16kg Wytrzymała i nie wymagająca obsługi konstrukcja Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego często problematycznego w pompkach przenośnych, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalne utrzymanie. Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Brak nieszczelności Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego używanego często w pompkach, eliminuje praktycznie nieszczelności. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Olej kompatybilny z płynnymi estrami kwasu fosforowego lub olej Skydrol Pojemność zbiornika: 420ml Zakres generowanego ciśnienia: bar Rozdzielczość generowanego ciśnienia: 100Pa (1mbar) Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Trzy szybkie złącza dla przyrządu kalibrowanego i referencyjnego z gwintem wewnętrznym 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 230mm Baza: 520 x 360mm Waga: 16kg Objętość tłoka Tłok niskiego ciśnienia: 30ml Tłok wysokiego ciśnienia: 2,5ml ADT937- Przyłącze procesowe Hydrauliczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Ilość 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT937-MK 9908 Zestaw 25 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Zestaw serwisowy do pompki ADT937 Walizka transportowa dla pompek ADT936, ADT937, ADT938, ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

45 Hydrauliczne pompki kalibracyjne wysokiego ciśnienia ADT938 Zakres generowanego ciśnienia bar Trzy przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 16kg Hydrauliczne pompki ciśnienia ADT938 są przyrządami przenośnymi, przeznaczonymi do generowania wysokich ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej ADT938 bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje obsługę. Trzy specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT938 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Wysokie ciśnienie Wytwarzanie ciśnienia do 1000bar Waga: 16kg Wytrzymała i nie wymagająca obsługi konstrukcja Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego często problematycznego w pompkach przenośnych, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalne utrzymanie. Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Brak nieszczelności Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego używanego często w pompkach, eliminuje praktycznie nieszczelności. Szybkie złącza dokręcane ręką Pozwala to na łatwe podłączanie i odłączanie do pompki kalibracyjnej bez potrzeby używania taśmy PTFE lub klucza. Specyfikacja Medium mierzone: Woda dejonizowana. Pojemność zbiornika: 420ml Zakres generowanego ciśnienia: bar Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Trzy szybkie złącza dla przyrządu kalibrowanego i referencyjnego z gwintem wewnętrznym 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 230mm Baza: 520 x 360mm Waga: 16kg Objętość tłoka Tłok niskiego ciśnienia: 30ml Tłok wysokiego ciśnienia: 2,5ml ADT938- Przyłącze procesowe Hydrauliczna pompka ciśnienia N Dwa szybkozłącza z gwintem wewnętrznym 1/4NPT N2 Dwa szybkozłącza z gwintem wewnętrznym 1/2NPT B Dwa szybkozłącza z gwintem wewnętrznym 1/4BSP B2 Dwa szybkozłącza z gwintem wewnętrznym 1/2BSP M Dwa szybkozłącza z gwintem wewnętrznym M20x1,5 Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Uszczelki typu O-ring Instrukcja obsługi Ilość 20 szt. Opcjonalne wyposażenie (na zamówienie) Numer katalogowy ADT102 ADT103 ADT938-MK 9908 Zestaw 26 adapterów i złączy Zestaw 10 adapterów i złączy (dokręcanych ręką) Zestaw serwisowy do pompki ADT938 Walizka transportowa dla pompek ADT936, ADT937, ADT938, ADT939 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 435

46 Hydrauliczne pompki kalibracyjne bardzo wysokiego ciśnienia ADT946 Zakres generowanego ciśnienia do 1000bar Trzy przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 13kg Hydrauliczna pompka wysokiego ciśnienia ADT946 jest stacjonarną pompką ciśnienia zaprojektowaną do wytwarzania ciśnienia w zakresie bar Pompka wyposażona jest w dwa tłoki, idealnie nadaje się do napełniania dużych objętości i zapewnia płynne zwiększanie i zmniejszanie ciśnienia przy pomocy wysokociśnieniowej, precyzyjnej prasy śrubowej. Pompka testowa ciśnienia ADT946 wyposażona jest w zawór odcinający, który odcina objętość kalibrowaną od zaworu zwrotnego pompki. Ponieważ zawór zwrotny często może być źródłem przecieków oraz wymaga częstych konserwacji, zawór odcinający zapewnia bardziej stabilne pomiary i ogranicza częstotliwość konserwacji pompki. Trzy dokręcane ręką szybkozłącza zainstalowane na pompce kalibracyjnej umożliwiają łatwe podłączanie i odłączanie pompki testowej bez potrzeby stosowania taśmy PTFE lub kluczy. Praska kalibracyjna ADT946 jest idealną pompką do kalibracji przyrządów do pomiaru ciśnienia, takich jak manometry przetworniki ciśnienia. Podstawowe cechy Ręczna pompka do wytwarzania dużego ciśnienia Trwała i minimalna konserwacja Zawór odcinający zapewnia stabilne ciśnienie ograniczając częstotliwość konserwacji zaworu zwrotnego Wysokie ciśnienie Wytwarzanie ciśnienia do 1000bar Trzy ręczne dokręcane szybkozłącza Umożliwia łatwe podłączanie i odłączanie pompki do kalibrowanego układu bez potrzeby stosowania taśmy PTFE lub kluczy. Specyfikacja Medium: Olej mineralny lub woda dejonizowana. Olej jest domyślny medium pomiarowym. Pompkę do kalibracji za pomocą wody jako medium należy w zamówieniu oznaczyć jako ADT946W. Gdy stosowany jest olej to stabilność pompki kalibracyjnej jest lepsza. Wydajność pompki może ulec zmniejszeniu, gdy do kalibracji używana jest woda jako medium. Pojemność zbiornika: 420ml Zakres generowanego ciśnienia: bar Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium/miedź Uszczelnienia: Buma-N Przyłącza Trzy szybkie złącza dla przyrządu kalibrowanego i referencyjnego. Gwint wewnętrzny 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20X1.5. Wymiary Wysokość: 175mm Baza: 455 x 380mm Waga: 13kg Objętość tłoka Objętość precyzyjnego tłoka: 1,5ml ADT Hydrauliczna pompka ciśnienia Medium Olej W Woda dejonizowana N Trzy szybkozłącza z gwintem wew. 1/4NPT N2 Trzy szybkozłącza z gwintem wew. 1/2NPT Przyłącza B Trzy szybkozłącza z gwintem wew. 1/4BSP procesowe B2 Trzy szybkozłącza z gwintem wew. 1/2BSP M Trzy szybkozłącza z gwintem wew. M20x1,5 Pompka kalibracyjna Wyposażenie SET Pompka kalibracyjna razem z walizką (kpl.) Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej mineralny Oringi Instrukcja obsługi Walizka transportowa (tylko dla ADT946-X-SET) Opcjonalne wyposażenie (na zamówienie) Ilość 250ml 20szt Numer katalogowy 9202 Olej (1 litr) ADT102 Zestaw 25 adapterów i złączek na różne gwinty ADT103 Zestaw 10 adapterów i złączek (dokręcanych ręką) na różne gwinty Elastyczny przewód (1,5m) zakończony złączem z ADT-HTK gwintem zewn. 1/4NPT z jednej strony i szybkozłączem z gwintem wew. 1/4NPT (1/8NPT, 1/2NPT, 1/4BSP lub M20X1.5). ADT946-MK Zestaw serwisowy do pompki ADT946 ADT HK Przewód ciśnieniowy 9910 Walizka transportowa dla pompek ADT946 i ADT ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

47 Hydrauliczne pompki kalibracyjne bardzo wysokiego ciśnienia ADT949 Zakres generowanego ciśnienia bar Trzy przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Złącza przyrządów dokręcane ręką, bez użycia klucza Waga 16kg Hydrauliczne pompki ciśnienia ADT949 są przyrządami przenośnymi, przeznaczonymi do generowania wysokich ciśnień w zakresie bar. Dzięki opatentowanej prasie śrubowej, wysokie ciśnienie może być łatwo wytwarzane, jak również płynnie zwiększane i zmniejszane. Wykonanie pompki kalibracyjnej ADT949 bez zastosowania zaworu zwrotnego, który często jest przyczyną problemów, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalizuje obsługę. Trzy specjalne szybkie złącza dla przyrządu referencyjnego i kalibrowanego umożliwiają łatwy montaż i demontaż przyrządów bez potrzeby używania taśmy uszczelniającej i klucza. ADT949 jest idealną pompką kalibracyjną do kalibracji przyrządów ciśnieniowych takich jak: manometry, wyświetlacze, przetworniki zarówno w przemyśle jak i w laboratorium. Podstawowe cechy Wysokie ciśnienie Wytwarzanie ciśnienia do 2800bar Waga: 16kg Wytrzymała i nie wymagająca obsługi konstrukcja Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego często problematycznego w pompkach przenośnych, gwarantuje wysoką stabilność zadanej wartości ciśnienia oraz minimalne utrzymanie. Łatwa w użyciu Ciśnienie jest łatwo wytwarzane, jak również zwiększanie i zmniejszanie ciśnienia odbywa się płynnie. Brak nieszczelności Opatentowana technologia prasy śrubowej, bez zaworu zwrotnego używanego często w pompkach, eliminuje praktycznie nieszczelności. Specyfikacja Medium mierzone: Olej (dietyloheksyl sebacynianu) Zakres generowanego ciśnienia: bar Pojemność zbiornika: 420ml Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium Uszczelnienia: Buma-N Przyłącza Trzy złącze przyrządu kalibrowanego: Gwint wewnętrzny Autoclave F-250-C, 9/16-18 UNF. Złącze przyrządu referencyjnego: Gwint wewnętrzny Autoclave F-250-C, 9/16-18 UNF, 1/2BSP lub M20x1,5. Wymiary Wysokość: 230mm Baza: 520 x 360mm Waga: 16kg Objętość tłoka Tłok niskiego ciśnienia: 30ml Tłok wysokiego ciśnienia: 2,5ml ADT949- Przyłącze procesowe Hydrauliczna pompka ciśnienia AF Dwa gwinty wewnętrzne Autoclave F-250-C, 9/16-18 UNF B2 Dwa gwinty wewnętrzne 1/2BSP... Inne Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej (dietyloheksyl sebacynianu) Instrukcja obsługi Ilość 250ml Opcjonalne wyposażenie (na zamówienie) Numer katalogowy 9201 Olej (1 litr) ADT104 Zestaw 17 adapterów i złączy z gwintem 1/4HP ADT949-MK Zestaw serwisowy do pompki ADT Walizka transportowa dla pompek ADT936, ADT937, ADT938, ADT939 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 437

48 Hydrauliczne pompki kalibracyjne ultra wysokiego ciśnienia ADT959 Zakres generowanego ciśnienia do 2800bar Trzy przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Waga 13kg Hydrauliczna pompka wysokiego ciśnienia ADT959 jest stacjonarną pompką ciśnienia zaprojektowaną do wytwarzania ciśnienia w zakresie bar Pompka wyposażona jest w dwa tłoki, idealnie nadaje się do napełniania dużych objętości i zapewnia płynne zwiększanie i zmniejszanie ciśnienia przy pomocy wysokociśnieniowej, precyzyjnej prasy śrubowej. Pompka testowa ciśnienia ADT959 wyposażona jest w zawór odcinający, który odcina objętość kalibrowaną od zaworu zwrotnego pompki. Ponieważ zawór zwrotny często może być źródłem przecieków oraz wymaga częstych konserwacji, zawór odcinający zapewnia bardziej stabilne pomiary i ogranicza częstotliwość konserwacji pompki. Trzy dokręcane ręką szybkozłącza zainstalowane na pompce kalibracyjnej umożliwiają łatwe podłączanie i odłączanie pompki testowej bez potrzeby stosowania taśmy PTFE lub kluczy. Praska kalibracyjna ADT959 jest idealną pompką do kalibracji przyrządów do pomiaru ciśnienia, takich jak manometry przetworniki ciśnienia. Podstawowe cechy Ręczna pompka do wytwarzania bardzo dużego ciśnienia Trwała, konserwacja zminimalizowana do niezbędnego minimum Zawór odcinający zapewnia stabilne ciśnienie ograniczając częstotliwość konserwacji zaworu zwrotnego Wysokie ciśnienie Wytwarzanie ciśnienia do 2800bar Trzy ręczne dokręcane szybkozłącza Umożliwia łatwe podłączanie i odłączanie pompki do kalibrowanego układu bez potrzeby stosowania taśmy PTFE lub kluczy. ADT959 - Hydrauliczna pompka ciśnienia Przyłącza procesowe Wyposażenie AF B2 M Gwint wew. Autoclave F-250-C, 9/16-18 UNF Gwint wew. 1/2BSP Gwint wew. M20x1,5 Pompka kalibracyjna SET Pompka kalibracyjna razem z walizką (kpl.) Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej (Diethylhexyl Sebacate) Instrukcja obsługi Walizka transportowa (tylko dla ADT959-X-SET) Opcjonalne wyposażenie (na zamówienie) Ilość 250ml Numer katalogowy 9202 Olej (Diethylhexyl Sebacate) - 1 litr ADT104 Zestaw 17 adapterów i złączek z gwintu zewn. 1/4HP na różne gwinty ADT959-MK Zestaw serwisowy do pompki ADT959 ADT HK Przewód ciśnieniowy 9910 Walizka transportowa dla pompek ADT946 i ADT959 Specyfikacja Medium: Olej (Diethylhexyl Sebacate) Pojemność zbiornika: 420ml Zakres generowanego ciśnienia: bar Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium/miedź Uszczelnienia: Buma-N, PTFE, miedź Przyłącza Złącze przyrządu kalibrowanego: Gwint wewnętrzny Autoclave F-250-C, 9/16-18 UNF. Złącze przyrządu referencyjnego: Gwint wewnętrzny Autoclave F-250-C, 9/16-18 UNF (po uzgodnieniu 1/2BSP lub M20X1.5). Wymiary Wysokość: 175mm Baza: 455 x 380mm Waga: 13kg Objętość tłoka Objętość precyzyjnego tłoka: 1,5ml 438 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

49 Hydrauliczne pompki kalibracyjne ultra wysokiego ciśnienia ADT960 Zakres generowanego ciśnienia do 4200bar Dwa przyłącza ciśnieniowe Płynne zwiększanie i zmniejszanie ciśnienia Wysoka stabilność Wytrzymała i nie wymagająca obsługi konstrukcja Waga 13kg Hydrauliczna pompka wysokiego ciśnienia ADT960 jest stacjonarną pompką ciśnienia zaprojektowaną do wytwarzania ciśnienia w zakresie bar Pompka wyposażona jest w dwa tłoki, idealnie nadaje się do napełniania dużych objętości i zapewnia płynne zwiększanie i zmniejszanie ciśnienia przy pomocy wysokociśnieniowej, precyzyjnej prasy śrubowej. Pompka testowa ciśnienia ADT960 wyposażona jest w zawór odcinający, który odcina objętość kalibrowaną od zaworu zwrotnego pompki. Ponieważ zawór zwrotny często może być źródłem przecieków oraz wymaga częstych konserwacji, zawór odcinający zapewnia bardziej stabilne pomiary i ogranicza częstotliwość konserwacji pompki. Trzy dokręcane ręką szybkozłącza zainstalowane na pompce kalibracyjnej umożliwiają łatwe podłączanie i odłączanie pompki testowej bez potrzeby stosowania taśmy PTFE lub kluczy. Praska kalibracyjna ADT960 jest idealną pompką do kalibracji przyrządów do pomiaru ciśnienia, takich jak manometry przetworniki ciśnienia. Podstawowe cechy Ręczna pompka do wytwarzania bardzo dużego ciśnienia Trwała, konserwacja zminimalizowana do niezbędnego minimum Zawór odcinający zapewnia stabilne ciśnienie ograniczając częstotliwość konserwacji zaworu zwrotnego Wysokie ciśnienie Wytwarzanie ciśnienia do 4200bar Trzy ręczne dokręcane szybkozłącza Umożliwia łatwe podłączanie i odłączanie pompki do kalibrowanego układu bez potrzeby stosowania taśmy PTFE lub kluczy. ADT960 - Hydrauliczna pompka ciśnienia Przyłącza procesowe Wyposażenie AF B2 M Gwint wew. Autoclave F-250-C, 9/16-18 UNF Gwint wew. 1/2BSP Gwint wew. M20x1,5 Pompka kalibracyjna SET Pompka kalibracyjna razem z walizką (kpl.) Standardowe wyposażenie (w komplecie z przyrządem) Nazwa Olej (Diethylhexyl Sebacate) Instrukcja obsługi Walizka transportowa (tylko dla ADT960-X-SET) Opcjonalne wyposażenie (na zamówienie) Ilość 250ml Numer katalogowy 9202 Olej (Diethylhexyl Sebacate) - 1 litr ADT104 Zestaw 17 adapterów i złączek z gwintu zewn. 1/4HP na różne gwinty ADT960-MK Zestaw serwisowy do pompki ADT960 ADT HK Przewód ciśnieniowy 9910 Walizka transportowa dla pompek ADT960 Specyfikacja Medium: Olej (Diethylhexyl Sebacate) Pojemność zbiornika: 420ml Zakres generowanego ciśnienia: bar Materiał Rama/przyłącza: Stal nierdzewna Obudowa: Stal nierdzewna/aluminium/miedź Uszczelnienia: Buma-N, PTFE, miedź Przyłącza Złącze przyrządu kalibrowanego: Gwint wewnętrzny Autoclave F-250-C, 9/16-18 UNF. Złącze przyrządu referencyjnego: Gwint wewnętrzny Autoclave F-250-C, 9/16-18 UNF (po uzgodnieniu 1/2BSP lub M20X1.5). Wymiary Wysokość: 175mm Baza: 455 x 380mm Waga: 13kg Objętość tłoka Objętość precyzyjnego tłoka: 1,5ml ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 439

50 Tabela porównawcza pompek i prasek do kalibracji ciśnienia Model Typ Zakres Medium Rozdzielczość Waga ADT901A Pneumatyczna bar Powietrze 0.001mbar 1.6kg ADT912A Pneumatyczna bar Powietrze 0.001mbar 2.8kg ADT914A Pneumatyczna bar Powietrze 0.1mbar 1.5kg ADT916 Pneumatyczna bar Powietrze 0.1mbar 2.7kg ADT917 Pneumatyczna bar Powietrze 0.1mbar 2.6kg ADT918 Pneumatyczna bar Powietrze 0.1mbar 2.6kg ADT919A Pneumatyczna bar Powietrze 0.1mbar 6.5kg ADT920 Pneumatyczna bar Powietrze 0.1mbar 6.5kg ADT925 Hydrauliczna bar Olej/woda - 1.7kg ADT927 Hydrauliczna bar Olej/woda - 3.2kg ADT928 Hydrauliczna bar Olej/woda - 3.9kg ADT936 Hydrauliczna bar Olej - 16kg ADT937 Hydrauliczna bar Olej - 16kg ADT938 Hydrauliczna bar Woda - 16kg ADT946 Hydrauliczna bar Olej/woda - 13kg ADT949 Hydrauliczna bar Olej - 16kg ADT959 Hydrauliczna bar Olej - 13kg ADT960 Hydrauliczna bar Olej - 13kg 440 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

51 Bloki ze złączami ADT121 i ADT123 Bloki przyłączeniowe serii ADT121 i ADT123 przeznaczone są do zwiększenia ilości portów do podłączenia urządzeń kalibracyjnych. Boki podłączeniowe ADT121 przeznaczone są do kalibracji ciśnienia (w zakresie do 200bar) za pomocą pompek pneumatycznych, natomiast boki podłączeniowe ADT123 przeznaczone są do kalibracji ciśnienia (w zakresie do 1000bar) za pomocą pompek hydraulicznych. Bloki podłączeniowe ADT121 posiadają wbudowany filtr zapobiegający przedostawaniu się zanieczyszczeń podczas kalibracji urządzeń. Każdy blok posiada cztery złącza dla testowanych przyrządów oraz jedno złącze do podłączenia bloku z pompką kalibracyjną. Blok podłączeniowy do pompek pneumatycznych ADT121 ( bar) Model ADT121-N 4 złącza z gwintem wewn. 1/4 NPT do podłączenia przyrządów testowych i złącze z gwintem wewn. 1/4 NPT do podłączenia pompki kalibracyjnej. ADT121-N2 4 złącza z gwintem wew. 1/2 NPT do podłączenia przyrządów testowych i złącze z gwintem wewn. 1/2 NPT do podłączenia pompki kalibracyjnej. ADT121-B 4 złącza z gwintem wew. M20x1,5 do podłączenia przyrządów testowych i złącze z gwintem wewn. M20x1,5 do podłączenia pompki kalibracyjnej. ADT121-B 4 złącza z gwintem wew. 1/4 BSP do podłączenia przyrządów testowych i złącze z gwintem wewn. 1/4 BSP do podłączenia pompki kalibracyjnej. Blok podłączeniowy do pompek hydraulicznych ADT123 ( bar) Model ADT123-N 4 złącza z gwintem wew. 1/4 NPT do podłączenia przyrządów testowych i złącze z gwintem wewn. 1/4 NPT do podłączenia pompki kalibracyjnej. ADT123-N2 4 złącza z gwintem wew. 1/2 NPT do podłączenia przyrządów testowych i złącze z gwintem wewn. 1/2 NPT do podłączenia pompki kalibracyjnej. ADT123-M 4 złącza z gwintem wew. M20x1,5 do podłączenia przyrządów testowych i złącze z gwintem wewn. M20x1,5 do podłączenia pompki kalibracyjnej. ADT123-B 4 złącza z gwintem wew. 1/4 BSP do podłączenia przyrządów testowych i złącze z gwintem wewn. 1/4 BSP do podłączenia pompki kalibracyjnej. ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 441

52 Zestaw adapterów i złączek ADT102 Adaptery z gwintem zewnętrznym 1/4NPT na różne inne przyłącza (25szt + walizka). Dostępne również adaptery ADT102 z innym gwintem (1/2NPT, 1/4BSP, 1/2BSP, M20x1,5) Model Max ciśnienie ADT100-NPTM4-BSPM8 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 1/8BSP. 1000bar ADT100-NPTM4-BSPM4 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 1/4BSP. 1000bar ADT100-NPTM4-BSPM2 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 1/2BSP. 1000bar ADT100-NPTM4-BSPM3 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 3/8BSP. 1000bar ADT100-NPTM4-M10M Adapter z gwintem zewn. 1/4NPT na gwint zewn. M10x1 1000bar ADT100-NPTM4-M14M Adapter z gwintem zewn. 1/4NPT na gwint zewn. M14x1,5 1000bar ADT100-NPTM4-M20M Adapter z gwintem zewn. 1/4NPT na gwint zewn. M20x1,5 1000bar ADT100-NPTM4-NPTM8 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 1/8NPT. 1000bar ADT100-NPTM4-NPTM4 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 1/4NPT. 1000bar ADT100-NPTM4-NPTM2 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 1/2NPT. 1000bar ADT100-NPTM4-NPTM3 Adapter z gwintem zewn. 1/4NPT na gwint zewn. 3/8NPT. 1000bar ADT100-NPTM4-BSPF8 Adapter z gwintem zewn. 1/4NPT na gwint wew. 1/8BSP. 1000bar ADT100-NPTM4-BSPF4 Adapter z gwintem zewn. 1/4NPT na gwint wew. 1/4BSP. 1000bar ADT100-NPTM4-BSPF2 Adapter z gwintem zewn. 1/4NPT na gwint wew. 1/2BSP. 1000bar ADT100-NPTM4-BSPF3 Adapter z gwintem zewn. 1/4NPT na gwint wew. 3/8BSP. 1000bar ADT100-NPTM4-M10F Adapter z gwintem zewn. 1/4NPT na gwint wew. M10x1 1000bar ADT100-NPTM4-M14F Adapter z gwintem zewn. 1/4NPT na gwint wew. M14x1,5 1000bar ADT100-NPTM4-M20F Adapter z gwintem zewn. 1/4NPT na gwint wew. M20x1,5 1000bar ADT100-NPTM4-NPTF8 Adapter z gwintem zewn. 1/4NPT na gwint wew. 1/8NPT. 1000bar ADT100-NPTM4-NPTF4 Adapter z gwintem zewn. 1/4NPT na gwint wew. 1/4NPT. 1000bar ADT100-NPTM4-NPTF2 Adapter z gwintem zewn. 1/4NPT na gwint wew. 1/2NPT. 1000bar ADT100-NPTM4-NPTF3 Adapter z gwintem zewn. 1/4NPT na gwint wew. 3/8NPT. 1000bar Rysunek ADT100-HTK-4 Elastyczny przewód ciśnieniowy (ok. 1,5m) z gwintem zewn. 1/4NPT i szybkie złącze z gwintem wew. 1/4NPT. 550bar ADT100-HTK-4 Elastyczny przewód ciśnieniowy (ok. 1,5m) z gwintem zewn. 1/4NPT na szybkie złącze z gwintem wew. 1/2NPT. 68bar ADT100-NPTM4-NPTF4RQ Kątowy adapter z gwintem zewn. 1/4NPT na szybkie złącze z gwintem wew. 1000bar ADT100-NPTM4-BARB Adapter z gwintem zewn. 1/4NPT na króciec do podłączenia przewodów elastycznych. 10bar 442 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

53 Zestaw adapterów i złączek ADT103 Adaptery ze szybkimi złączami ADT103-NPT Model Max ciśnienie Rysunek ADT100-NPTM4-NPTF8Q Adapter 1/4NPT zewn. na 1/8NPT wew. 1000bar ADT100-NPTM4-NPTF4Q Adapter 1/4NPT zewn. na 1/4NPT wew. 1000bar ADT100-NPTM4-NPTF2Q Adapter 1/4NPT zewn. na 1/2NPT wew. 1000bar ADT100-NPTM4-BSPF8Q Adapter 1/4NPT zewn. na 1/8BSP wew. 1000bar ADT100-NPTM4-BSPF4Q Adapter 1/4NPT zewn. na 1/4BSP wew. 1000bar ADT100-NPTM4-BSPF3Q Adapter 1/4NPT zewn. na 3/8BSP wew. 1000bar ADT100-NPTM4-BSPF2Q Adapter 1/4NPT zewn. na 1/2BSP wew. 1000bar ADT100-NPTM4-M10FQ Adapter 1/4NPT zewn. na M10x1 wew. 1000bar ADT100-NPTM4-M14FQ Adapter 1/4NPT zewn. na M14x1,5 wew. 1000bar ADT100-NPTM4-M20FQ Adapter 1/4NPT zewn. na M20x1,5 wew. 1000bar Adaptery ze szybkimi złączami ADT103-BSP Model Max ciśnienie Rysunek ADT100-BSPM4-NPTF8Q Adapter 1/4BSP zewn. na 1/8NPT wew. 1000bar ADT100-BSPM4-NPTF4Q Adapter 1/4BSP zewn. na 1/4NPT wew. 1000bar ADT100-BSPM4-NPTF2Q Adapter 1/4BSP zewn. na 1/2NPT wew. 1000bar ADT100-BSPM4-BSPF8Q Adapter 1/4BSPzewn. na 1/8BSP wew. 1000bar ADT100-BSPM4-BSPF4Q Adapter 1/4BSP zewn. na 1/4BSP wew. 1000bar ADT100-BSPM4-BSPF3Q Adapter 1/4BSP zewn. na 3/8BSP wew. 1000bar ADT100-BSPM4-BSPF2Q Adapter 1/4BSP zewn. na 1/2BSP wew. 1000bar ADT100-BSPM4-M10F8Q Adapter 1/4BSP zewn. na M10x1 wew. 1000bar ADT100-BSPM4-M14F4Q Adapter 1/4BSP zewn. na M14x1,5 wew. 1000bar ADT100-BSPM4-M20F2Q Adapter 1/4BSP zewn. na M20x1,5 wew. 1000bar Adaptery ze szybkimi złączami ADT103-M20 Model Max ciśnienie Rysunek ADT100-M20M-NPTF8Q Adapter M20x1,5 zewn. na 1/8NPT wew. 1000bar ADT100-M20M-NPTF4Q Adapter M20x1,5 zewn. na 1/4NPT wew. 1000bar ADT100-M20M-NPTF2Q Adapter M20x1,5 zewn. na 1/2NPT wew. 1000bar ADT100-M20M-BSPF8Q Adapter M20x1,5 zewn. na 1/8BSP wew. 1000bar ADT100-M20M-BSPF4Q Adapter M20x1,5 zewn. na 1/4BSP wew. 1000bar ADT100-M20M-BSPF3Q Adapter M20x1,5 zewn. na 3/8BSP wew. 1000bar ADT100-M20M-BSPF2Q Adapter M20x1,5 zewn. na 1/2BSP wew. 1000bar ADT100-M20M-M10FQ Adapter M20x1,5 zewn. na M10x1 wew. 1000bar ADT100-M20M-M14FQ Adapter M20x1,5 zewn. na M14x1,5 wew. 1000bar ADT100-M20M-M20FQ Adapter M20x1,5 zewn. na M20x1,5 wew. 1000bar ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 443

54 Zestaw adapterów i złączek ADT104 Manometry cyfrowe, pompki kalibracyjne, kalibratory ciśnienia, temperatury i sygnałów Adaptery z gwintem zewnętrznym 1/4HP (Autoclave M-250-C) na różne inne przyłącza (17szt + walizka) Model Max ciśnienie ADT100-HPM-M14F Adapter z gwintem zewn. 1/4HP na gwint wew. M14x1, bar ADT100-HPM-M20F Adapter z gwintem zewn. 1/4HP na gwint wew. M20x1, bar ADT100-HPM-BSP4F Adapter z gwintem zewn. 1/4HP na gwint wew. 1/4BSP. 2500bar ADT100-HPM-BSP3F Adapter z gwintem zewn. 1/4HP na gwint wew. 3/8BSP. 2500bar ADT100-HPM-BSP2F Adapter z gwintem zewn. 1/4HP na gwint wew. 1/2BSP. 2500bar ADT100-HPM-NPT4F Adapter z gwintem zewn. 1/4HP na gwint wew. 1/4NPT. 1000bar Rysunek ADT100-HPM-NPT2F Adapter z gwintem zewn. 1/4HP na gwint wewn. 1/2NPT. 1000bar ADT100-HPM-M14M Adapter z gwintem zewn. 1/4HP na gwint zewn. M14x1, bar ADT100-HPM-M20M Adapter z gwintem zewn. 1/4HP na gwint zewn. M20x1, bar ADT100-HPM-BSPM4 Adapter z gwintem zewn. 1/4HP na gwint zewn. 1/4BSP. 2500bar ADT100-HPM-BSPM3 Adapter z gwintem zewn. 1/4HP na gwint zewn. 3/8BSP. 2500bar ADT100-HPM-BSPM2 Adapter z gwintem zewn. 1/4HP na gwint zewn. 1/2BSP. 2500bar ADT100-HPM-NPTM4 Adapter z gwintem zewn. 1/4HP na gwint zewn. 1/4NPT. 1000bar ADT100-HPM-NPTM2 Adapter z gwintem zewn. 1/4HP na gwint zewm. 1/2NPT. 1000bar ADT100-HPM-HPMM4 Adapter z gwintem zewn. 1/4HP na gwint zewm. 1/4HP. 2500bar Przewody elastyczne z szybkimi złączami ADT100-HTK ADT100-HTK K Ciśnienie 15K NPTM4 NPTM2 Przyłącza procesowe BSPM4 BSPM2 M20M Przyłącza procesowe szybkozłącza Do 550bar Do 1000bar Gwint zewn. 1/4NPT Gwint zewn. 1/2NPT Gwint zewn. 1/4BSP Gwint zewn. 1/2BSP Gwint zewn. M20x1,5 NPTF2Q Gwint zewn. 1/2NPT NPTF3Q Gwint zewn. 3/8NPT NPTF4Q Gwint zewn. 1/4NPT NPTF8Q Gwint zewn. 1/8NPT BSPF2Q Gwint zewn. 1/2BSP BSPF3Q Gwint zewn. 3/8BSP BSPF4Q Gwint zewn. 1/4BSP BSPF8Q Gwint zewn. 1/8BSP M20FQ Gwint zewn. 1/8BSP 444 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl,

55 Hydrauliczne i pneumatyczne filtry do układów kalibracji ciśnienia ADT100 Zakres pracy dla filtra pneumatycznego: -1,0 do 40 bar Zakres pracy dla filtra hydraulicznego: -1,0 do 700 bar Łatwe w obsłudze Dostępne z przyłączami 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20x1,5 ADT100-FLT-600 jest filtrem pneumatycznym z pułapką dla cieczy do stosowania w zakresie -1,0 do 40 bar. Filtr ten jest idealny do pneumatycznych układów pomiarowych lub kalibracji ciśnienia i zawiera łatwy w użyciu zawór spustowy do usuwania zabrudzeń, wilgoci i zanieczyszczeń. Do zastosowań hydraulicznych można zastosować filtr hydrauliczny ADT100-FLT-10K o ciśnieniu stosowania do 700 bar. Gęstość filtra powoduje zatrzymywanie zanieczyszczeń o wielkości 0,07mm w filtrze, który jest łatwy do czyszczenia i konserwacji. Każdy filtr jest dostępny z różnymi połączeniami ciśnieniowymi, zaprojektowanymi w celu zaspokojenia potrzeb najczęstszych aplikacji Filtr pneumatyczne ADT100-FLT-600 (do ciśnienia 40bar) Zakres ciśnienia Gęstość filtra Temperatura pracy Bezpieczne ciśnienie Wymiary Przyłącze procesowe Temperatura przechowywania Materiał bar 0.04mm C 50bar 30x127mm 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20x1, C 304SS Filtr hydrauliczny ADT100-FLT-10K (do ciśnienia 700bar) Zakres ciśnienia Gęstość filtra Temperatura pracy Bezpieczne ciśnienie Wymiary Przyłącze procesowe Temperatura przechowywania Materiał bar 0.07mm C 50bar 22x25x100mm 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP lub M20x1, C 304SS ADT Zakres 600 Do 40bar (pneumatyczny) 10K Do 700bar (hydrauliczny) N Gwint zewn. 1/4NPT i wewn. 1/4NPT N2 Gwint zewn. 1/2NPT i wewn. 1/2NPT Przyłącza procesowe B Gwint zewn. 1/4BSP i wewn. 1/4BSP B2 Gwint zewn. 1/2BSP i wewn. 1/2BSP M Gwint zewn. M20x1,5 i wewn. M20x1,5 Wymiary Wlot Uszczelki Okno Uszczelki Zawór Filtr Uszczelki Wylot ADT100-FLT-10K ADT100-FLT-600 ACSE Sp. z o.o., ul. Pachońskiego 2A, Kraków, tel/fax , biuro@acse.pl, 445
