2 Spis treêci OBUDOWY ENERGETYCZNE O fi rmie ISO 9001, ISO Gwarancja Szafy SZE Opis techniczny Konstrukcja szaf SZE Wyposa enie dodatkowe szaf SZE Os ony boczne Dach Ucha transportowe Przegroda Komplet elementów do àczenia szaf rama obrotowa Cokó àcznik p yt monta owych Belka noêna Wysi gniki Sposoby konstruowania stela y Belka monta owa CLASSIC Belka pionowa CLASSIC Belka poprzeczna CLASSIC Belka monta owa UNI Kàtownik do àczenia belek monta owych Elementy mocujàce do belek typu CLASSIC i UNI Zespó listwy uziemienia Listwa ekranowania lub zerowania Komplet linek uziemienia Belka kablowa, uchwyty kablowe Ogranicznik otwarcia drzwi Zespó oêwietleniowy ZaÊlepki do otworów w p ycie dolnej i górnej szkieletu szafy ZaÊlepki pe ne ZaÊlepki z perforacjà ZaÊlepki z w ókninà fi ltracyjnà ZaÊlepki z przepustem szczotkowym ZaÊlepki z przepustem z pianki Szafki naêcienne SWN Opis techniczny Konstrukcja szafek SWN Wyposa enie dodatkowe szafek SWN Listwa ekranowania Zespó uziemienia Komplet uchwytów do zawieszania szafki Szafy i szafki z wyposa eniem elektrycznym Konsultant ds. designu: Janusz Jagodziƒski, Sk ad i druk: Us ugi Poligrafi czne Bogdan Kokot vel Kokociƒski,

3 OBUDOWY ENERGETYCZNE Zak ad Produkcji Automatyki Sieciowej S.A. 1

4 O firmie Zak ad Produkcji Automatyki Sieciowej powsta w 1973 roku jako fi lia Zak adu DoÊwiadczalnego Instytutu Automatyki Systemów Energetycznych we Wroc awiu, a na poczàtku lat osiemdziesiàtych wszed w sk ad Centrum Naukowo-Produkcyjnego Automatyki Energetycznej. W roku 1990 zak ad uzyska pe nà samodzielnoêç, przekszta cajàc si nast pnie (od poczàtku 1992 roku) w spó k akcyjnà. DoÊwiadczenia zdobyte w trzydziestoletniej historii, a g ównie w okresie przemian ustrojowych 1989 roku, pozwalajà nam utrzymaç sta y rozwój fi rmy, rozbudow infrastruktury, tworzenie nowoczesnych linii technologicznych. Nowoczesny park maszynowy i wysoko wyspecjalizowana kadra pracownicza stanowià gwarancj wysokiej jakoêci i du ej elastycznoêci produkcyjnej zak adu. ZPAS S.A. posiada certyfi kat zapewniania jakoêci ISO 9001:2000 i certyfi kat systemu zarzàdzania Êrodowiskiem ISO 14001:1996. Oferta produkcyjna ZPAS S.A. kierowana jest g ównie dla potrzeb stosunkowo m odej bran y IT (informatyczno-telekomunikacyjnej). Nasze wyroby najcz Êciej stanowià teletechniczne zabezpieczenie nowoczesnych systemów telekomunikacyjnych, informatycznych, a tak e energetycznych. Nowe rozwiàzania technologiczne ZPAS S.A. pozwoli y stworzyç jednolità i kompleksowà ofert produktów. Nasze wyroby dzi ki tym rozwiàzaniom pozwalajà na po àczenie wczeêniej rozdzielonych grup produktów bran y informatycznej i energetycznej. W ramach oferty produkcyjnej i us ugowej proponujemy: - Obudowy teleinformatyczne 19, 21 i 10 (w tym szafy serwerowe, telekomunikacyjne oraz inne w wersjach stojàcych i wiszàcych), - szafy zewn trzne dost powe SZD, - szafy kompatybilne elektromagnetycznie, - system okablowania strukturalnego PowerLink, - prze àcznice Êwiat owodowe serii OptiTel i OptiLan, - obudowy energetyczne, - mozaikowe tablice synoptyczne, - pulpity sterownicze i dyspozytorskie, - system nadzoru warunków klimatycznych ZPAS-Control M-Bus, - wyroby z blachy nierdzewnej-kwasoodpornej, - inne wyroby na specjalne zamówienie. W roku 2002 do produkcji wprowadziliêmy nowe wyroby: system Êwiat owodowych prze àcznic modu owych OptiTel i OptiLan, system okablowania strukturalnego PowerLink, szafy energetyczne serii SZE2, szafki teleinformatyczne SD i SJ, kaset centralnej sygnalizacji KCS-1 i system zarzàdzania warunkami klimatycznymi ZPAS-Control M-Bus. Szczegó owe informacje na temat oferty produkcyjnej znajdujà si na stronie internetowej Z P A S S. A. Panorama górnej cz Êci zak adu 2

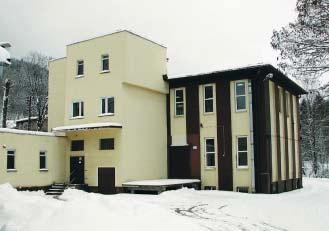

5 O firmie Zak ad znajduje si na terenie dawnej kopalni w gla kamiennego RUDOLF (po 1945 r. zak ad górniczy BOLES AW) oraz by ej huty BARBARA. Budynki huty w 1948 r. sta y si w asnoêcià Centralnych Warsztatów Naprawczych Przemys u W glowego, a w latach mieêci a si tu odlewnia nale àca do Âwidnickiej Fabryki Wagonów. Historyczne budynki zespo u by ej huty BARBARA (obecnie Zak ad Mechaniczny ZPAS S.A.), pochodzàce z II po owy XIX wieku, wpisane sà do rejestru zabytków. Wszelkie prace remontowe i rozbudowa obiektów wykonywane sà za zgodà i pod nadzorem s u by konserwatorskiej. Z P A S S. A. Zak ad Mechaniczny 3

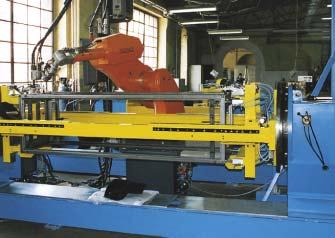

6 O firmie Z P A S S. A. 4 5 Zak ad Mechaniczny ZPAS S.A.: fot. 1-3: nu me rycz nie ste ro wa ne ma szy ny do ob rób ki blach, fot. 4-5: ro bot spa wal ni czy. 4

7 O firmie Zak ad Mechaniczny ZPAS S.A.: fot. 6-8: zauto ma ty zo wa na la kier nia prosz ko wa, fot. 9-10: wy le war ka uszcze lek. Z P A S S. A. 5

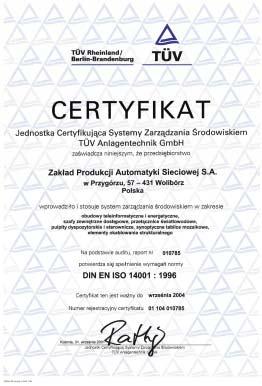

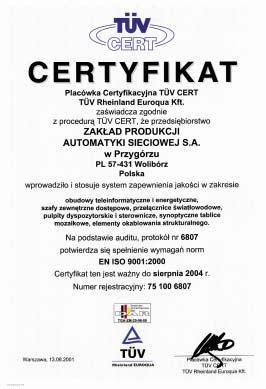

8 ISO 9001, ISO GWARANCJA Z P A S S. A. Uwaga: ZPAS S.A. zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych swoich wyrobów. 6

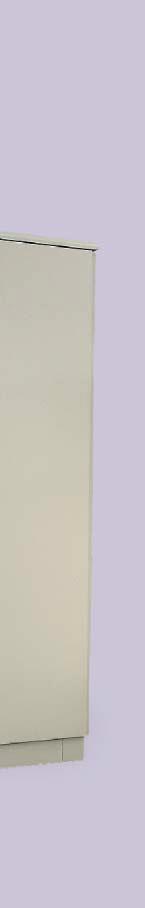

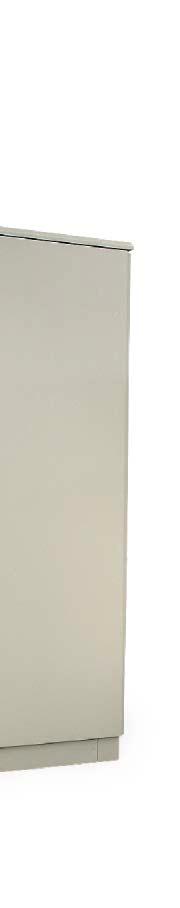

9 Szafy SZE2 7

10 Szafy SZE2 - Uniwersalne szafy energetyczne, przeznaczone do zastosowania w warunkach wewn trznych lub zewn trznych. - Konstrukcja szafy pozwala na proste àczenie szaf w zestawy szeregowe. - Produkowane w 19 wykonaniach gabarytowych, zgodnie z poni szà tabelà. Na specjalne zamówienie istnieje mo liwoêç wykonania szafy o nietypowych wymiarach gabarytowych. TABELA WYKONA STANDARDOWYCH SzerokoÊç ca kowita szafy [mm] z os onami wpuszczanymi z os onami zewn trznymi G bokoêç ca kowita szafy [mm] WysokoÊç szafy bez coko u [mm] Numery kat. wykonaƒ standardowych Widok szafy z przodu Szafy jednodrzwiowe Szafy dwudrzwiowe DANE TECHNICZNE S Z A F Y S Z E 2 8 Szafa o szerokoêci 600 mm z p ytà monta owà, bez os on bocznych Widok szafy z ty u Rodzaj elementu Szkielet szafy - p yta dolna i górna - s upy Materia blacha stalowa 2,0 mm 2,5 mm OPIS KONSTRUKCJI Wykoƒczenie powierzchni Standardowo malowane farbà proszkowà epoksydowo-poliestrowà o grubej strukturze w kolorze RAL 7035, przeznaczonà do zastosowania w warunkach wewn trznych. Na yczenie istnieje mo liwoêç zastosowania farby fasadowej o zwi kszonej odpornoêci na dzia anie czynników atmosferycznych, z ewentualnym u yciem podk adu z policynku. Drzwi 2,0 mm Os ony 1,5 mm Dach 1,5 mm Cokó - naro niki - àczniki 2,5 mm 1,25 mm P yta monta owa 3,0 mm ocynkowana Belki monta owe 1,5 i 2,0 mm alucynk Stopieƒ ochrony zgodnie z normà PN-92/E / EN / IEC 529 IP 64 dla szaf jednodrzwiowych, IP 54 dla szaf dwudrzwiowych. Spawany szkielet szafy - Ramy boczne szkieletu posiadajà otworowania do zamocowania systemu szyn monta owych lub p yty monta owej. - W p ycie górnej i dolnej szkieletu znajdujà si otwory przeznaczone do wprowadzenia kabli, ewentualnie monta u paneli wentylacyjnych. Otwory te sà standardowo zakryte zaêlepkami pe nymi. Drzwi przednie, os ona tylna - Szafy o szerokoêci 1000 i 1200 mm posiadajà drzwi dwuskrzyd owe, szafy o szerokoêci 800 i 600 mm - drzwi jednoskrzyd owe. Dla wszystkich szerokoêci szafy istnieje mo liwoêç zamiany os ony tylnej na drzwi tylne. - atwa zamiana kierunku otwierania drzwi (obrócenie klamki).

11 Szafy SZE2 - Drzwi standardowo wyposa one w zamek baskwilowy trzypunktowy z wk adkà na klucz patentowy oraz ram wzmacniajàcà z otworami do mocowania kana ów kablowych, wiàzek kabli itp. - Na yczenie istnieje mo liwoêç wykonania drzwi z szybà szklanà i/lub perforacjà. - Maksymalny kàt otwarcia drzwi wynosi 120. Szafa z dachem oraz os onami bocznymi wpuszczanymi Dwa rodzaje os on bocznych - Os ony wpuszczane - nie wychodzàce poza gabaryty szkieletu szafy. - Os ony zewn trzne - zwi kszajàce szerokoêç szafy o 25 mm z ka dej strony, zalecane dla szaf przeznaczonych do ustawienia na zewnàtrz budynków. Dach - Stanowi wyposa enie dodatkowe. - Zapewnia ochron wentylatorów zamontowanych w p ycie górnej szkieletu. - Równie zalecany dla szaf ustawionych na zewnàtrz budynków. Ucha transportowe - Jako dodatkowe wyposa enie szafy dostarczane sà cztery Êruby z uchem, które przykr ca si do otworów w p ycie górnej szkieletu. Szafa o szerokoêci 800 mm z 19 ramà obrotowà Szafa z dachem oraz os onami bocznymi zewn trzymi Podstawa - Szafa powinna byç ustawiona na cokole o wysokoêci 100 lub 200 mm. - Dopuszcza si ustawienie szafy bez coko u bezpoêrednio na kanale kablowym, po uprzednim uzgodnieniu szczegó ów (wymiarów kana u) z Dzia em Konstrukcyjnym ZPAS S.A. Wylewane uszczelki - Drzwi, os ony oraz zaêlepki pe ne p yty górnej szkieletu posiadajà wylewane uszczelki z pianki poliuretanowej. Uziemienie, ekranowanie, zerowanie - Konstrukcja poszczególnych elementów sk adowych szafy umo liwia wykonanie po àczeƒ uziemiajàcych. - Jako wyposa enie dodatkowe dostarczane sà linki i listwa uziemienia oraz listwa ekranowania/zerowania. Szafa z os onami bocznymi wpuszczanymi, dachem i uchami transportowymi Szafa o szerokoêci 800 mm z belkami noênymi w rozstawie 19, bez os on bocznych Sposoby mocowania urzàdzeƒ w szafie - P yta monta owa - mocowana bezpoêrednio do szkieletu bez u ycia dodatkowych elementów poêredniczàcych. - Belki monta owe - umo liwiajà skonfi gurowanie dowolnego stela a wewnàtrz szafy (otworowanie belek pasuje zarówno do poziomych jak i pionowych otworów w szkielecie). - Belki noêne w rozstawie rama obrotowa - dla szaf o szerokoêci 800 mm. Sposób mocowania zespo u listwy uziemienia i zerowania/ekranowania àczenie szaf w zestawy szeregowe - Szafy przystosowane sà do àczenia w zestawy szeregowe. - Szafy àczone szeregowo mo na wyposa yç w przegrod. Sposób àczenia szeregowego szaf z zastosowaniem àcznika p yt monta owych Sposób mocowania belki noênej w szafie o szerokoêci 800 mm Przyk ad stele a zbudowanego z belek monta owych oraz pó ek S Z A F Y S Z E 2 9

12 Konstrukcja szaf SZE2 Widok z boku (porównanie os ony bocznej wpuszczanej a zewn trznej) Widok z przodu (szafa jednodrzwiowa) H = 1800 lub G - 50 G 8 L = 600 lub 800 Widok z góry 100 lub 200 Uwagi: Wykonania p yt górnych i dolnych na str Szafa SZE2 o szerokoêci 1200 mm bez os on bocznych, przeznaczona do zabudowy szeregowej L + 50 SPOSÓB ZAMAWIANIA Zamawiajàc szaf SZE2 oraz wyposa enie dodatkowe, nale y pos ugiwaç si numerami katalogowymi podanymi w tabelach. WysokoÊç H 1800 Wymiary szkieletu szafy [mm] SzerokoÊç L G bokoêç G Rodzaj drzwi IloÊç skrzyde Wymiary p yty monta owej [mm] TABELA WYKONA WysokoÊç HP SzerokoÊç LP S Z A F Y S Z E 2 *) Szafa SZE2- zakres dostawy: szkielet szafy, drzwi przednie, os ona tylna, p yta monta owa na pe nà wysokoêç szafy, zaêlepki pe ne dla wszystkich otworów p yty dolnej i górnej szkieletu. Uwaga: Os ony boczne, cokó, dach, ucha transportowe oraz inne elementy wyposa enia nale y zamawiaç osobno. patrz dane techniczne na stronie 8. **) Szczegó owy wykaz elementów wypos. dodatkowego: patrz str Opakowanie NUMERY KATALOGOWE Szafa SZE2* 1 szt Wyposa enie dodatkowe** Os ony boczne wpuszczane 2 szt Os ony boczne zewn trzne 2 szt Dach do szafy z os onami wpuszczanymi 1 szt Dach do szafy z os onami zewn trznymi 1 szt Cokó o wysokoêci 100 mm 1 szt. 1C6045 1C6055 1C8045 1C8055 1C C12055 Cokó o wysokoêci 200 mm 1 szt. 2C6045 2C6055 2C8045 2C8055 2C C12055 àcznik p yt monta owych 1 szt rama obrotowa 1 szt Zespó listwy uziemienia 1 szt Listwa ekranowania 1 szt Belka kablowa 1 szt Zespó oêwietleniowy 1 kpl

13 Konstrukcja szaf SZE2 Widok z przodu (szafa dwudrzwiowa) Widok z boku (zamontowany dach oraz ucha transportowe) P yta monta owa , H = 1800 lub HP 30 G L = 1000 lub 1200 Widok z góry 100 lub 200 G - 50 G LP BUDOWA L Szkielet szafy 2. Drzwi 3. Os ona tylna 4. Os ona boczna wpuszczana 5. Os ona boczna zewn trzna 6. Cokó 7. P yta monta owa 8. ZaÊlepki 9. Dach 10. Ucho transportowe C6035 1C6045 1C6055 1C6075 1C8035 1C8045 1C8055 1C8075 1C C C C C C6035 2C6045 2C6055 2C6075 2C8035 2C8045 2C8055 2C8075 2C C C C C S Z A F Y S Z E 2 11

14 Konstrukcja szaf SZE2 WYKONANIA P YT GÓRNYCH RODZAJE OTWORÓW POD ZAÂLEPKI LUB P YTY PRZEPUSTOWE S Z A F Y S Z E 2 8 x 9,2 R x 9,2 6 x 9,2 76, R25 12

15 Konstrukcja szaf SZE2 WYKONANIA P YT DOLNYCH Widok p yty górnej Otwory w p ycie górnej i dolnej sà standardowo zakryte zaêlepkami pe nymi. Inne typy zaêlepek na str Widok p yty dolnej S Z A F Y S Z E 2 13

16 Wyposa enie dodatkowe szaf SZE2 OS ONY BOCZNE Oferowane w dwóch rodzajach: 1) os ony wpuszczane - nie wychodzà poza gabaryty szkieletu szafy, a w przypadku zabudowy szeregowej szaf, mogà spe niaç funkcj przegrody; 2) os ony zewn trzne - zwi kszajà szerokoêç szafy o 25 mm z ka dej strony. Wszystkie os ony wyposa one sà w wylewane uszczelki z pianki poliuretanowej oraz ko ki gwintowane do mocowania linek uziemienia. Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL os ony (wpuszczane lub zewn trzne) z elementami mocujàcymi do monta u w szafi e. Do szafy Numer katalogowy wysokoêç [mm] g bokoêç [mm] Os ony wpuszczane Os ony zewn trzne Opakowanie: 2 szt. DACH Do ka dego wykonania szafy dost pne sà dachy w dwóch szerokoêciach: - dach do szafy z os onami wpuszczanymi (szerokoêç dachu zgodna z szerokoêcià szkieletu szafy), - dach do szafy z os onami zewn trznymi (szerokoêç dachu zwi kszona o 50 mm w stosunku do szkieletu). WysokoÊç dachu wraz z tulejami dystansowymi: 41,5 mm. Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL Dach z 4 tulejami dystansowymi do monta u. (Âruby mocujàce M12 dostarczane sà wraz z szafà.) Tuleje dystansowe S Z A F Y S Z E 2 szerokoêç [mm] Do szafy Opakowanie: 1 szt. g bokoêç [mm] Dach do szafy z os onami wpuszczanymi Numer katalogowy Dach do szafy z os onami zewn trznymi

17 Wyposa enie dodatkowe szaf SZE2 UCHA TRANSPORTOWE Przykr cane do otworów w p ycie górnej szkieletu lub (w przypadku zastosowania dachu) do tulei dystansowych. Do jednej szafy potrzebne sà 4 ucha. Ârednica otworu ucha: 30 mm Gwint: M12 Stal ocynkowana. Âruba z uchem - 1 sztuka. Opakowanie Numer katalogowy 1 szt PRZEGRODA Do szaf àczonych w zestawy szeregowe. Mocowana identyczne jak os ona wpuszczana. Blacha stalowa alucynk o gruboêci 1,5 mm. Przegroda (1 szt.) z elementami mocujàcymi do monta u w szafi e. Do szafy Numer katalogowy wysokoêç [mm] g bokoêç [mm] Opakowanie: 1 szt. KOMPLET ELEMENTÓW DO ÑCZENIA SZAF Do szaf àczonych w zestawy szeregowe. Jeden komplet przeznaczony jest do wzajemnego po àczenia dwóch szaf. Rodzaj elementu Opak. = 1 kpl. Numer katalogowy Âruba M8x25 Nakr tka M8 Podk adka 8,4 Podk adka zàbkowana 8,4 Uczczelka samoprzylepna Opakowanie: 1 kpl. 6 szt. 6 szt. 12 szt. 6 szt. 6 m S Z A F Y S Z E 2 15

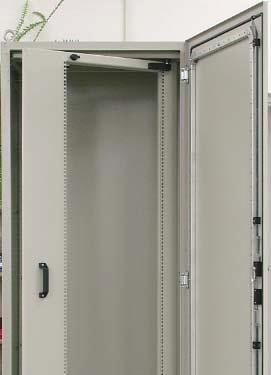

18 Wyposa enie dodatkowe szaf SZE2 19 RAMA OBROTOWA Przeznaczona do szaf o szerokoêci 800 mm. Wyposa ona w ogranicznik otwarcia. Maksymalny kàt otwarcia ok Rama obrotowa zamontowana w szafie Blacha i profi le stalowe malowane proszkowo w kolorze RAL Rama obrotowa kompletna z elementami mocujàcymi do monta u w szafi e. Do szafy o wysokoêci [mm] WysokoÊç u ytkowa ramy [U=44,45mm] Numer katalogowy U U Opakowanie: 1 szt. COKÓ Dost pny w dwóch wysokoêciach. Mo liwoêç mocowania coko u do pod o a z opcjonalnym zastosowaniem czterech gumowych wibroizolatorów. Cokó : blacha stalowa o gruboêci 2,5 mm (naro niki) oraz 1,25 mm ( àczniki), malowana proszkowo w kolorze RAL Wibroizolatory: gumowe o gruboêci 10 mm. Cokó kompletny, elementy mocujàce cokó do szafy. Wibroizolatory nale y zamawiaç osobno. Do szafy Numer katalogowy S Z A F Y S Z E 2 szerokoêç [mm] g bokoêç [mm] Cokó o wysokoêci 100 mm Cokó o wysokoêci 200 mm 800 1C C C C C C C C C C C8075 2C C8055 2C C8045 2C C8035 2C C6075 2C C6055 2C C6045 2C C6035 2C6035 Opakowanie: Cokó - 1 szt. Wibroizolator - 1 szt. Wibroizolator (1 szt.) Wibroizolator Naro nik coko u z wibroizolatorem 16

19 Wyposa enie dodatkowe szaf SZE2 ÑCZNIK P YT MONTA OWYCH Pozwala na uzyskanie jednolitej p aszczyzny monta owej w szafach àczonych szeregowo. Blacha stalowa alucynk o gruboêci 3 mm. àcznik p yt monta owych z elementami mocujàcymi do monta u w szafie. Do szafy o wysokoêci [mm] Wymiary àcznika [mm] (wys. x szer. x g b.) Numer katalogowy x 65 x x 65 x Opakowanie: 1 szt. Sposób àczenia p yt BELKA NOÂNA Do monta u urzàdzeƒ 19 w szafach o szerokoêci 600 lub 800 mm. Mocowane do szkieletu szafy za pomocà belek monta owych; w szafach o szerokoêci 800 mm do uzyskania rozstawu 19 wymagane jest zastosowanie wysi gników, natomiast w szafach o szerokoêci 1000 i 1200 mm - indywidualny stela z belek monta owych. Blacha stalowa alucynk o gruboêci 2 mm. Belka noêna bez elementów mocujàcych. D ugoêç belki noênej [mm] [U=44,45mm] Numer katalogowy 1867,6 42 U SZB /2 1778,7 40 U SZB /3 1734,25 39 U SZB / ,8 38 U SZB /4 1600,9 36 U SZB /5 1467,55 33 U SZB / ,1 32 U SZB /6 1334,2 30 U SZB / ,3 28 U SZB /7 1200,85 27U SZB / ,5 24 U SZB /8 934,15 21U SZB /17 800,8 18 U SZB /9 667,45 15 U SZB /10 534,1 12 U SZB /11 445,2 10 U SZB /12 Opakowanie: 1 szt. WYSI GNIKI Do mocowania belek noênych 19 w szafi e SZE2 o szerokoêci 800 mm. Dost pne w dwóch wykonaniach. Blacha stalowa o gruboêci 2 mm, ocynkowana. 1 wysi gnik (górny lub dolny) z elementami do monta u wysi gnika do belki noênej i belki monta owej. Rodzaj wysi gnika Opakowanie Numer katalogowy górny 1 szt. SZB dolny 1 szt /A Wysi gnik dolny Wysi gnik górny S Z A F Y S Z E 2 17

20 Wyposa enie dodatkowe szaf SZE2 SPOSOBY KONSTRUOWANIA STELA Y SYSTEM CLASSIC 1. Belka monta owa CLASSIC 2. Belka poprzeczna CLASSIC 4 3. Belka pionowa CLASSIC Szczegó owy opis i numery katalogowe belek na str. 19. D E A C E E 4 D B D 1 3 SYSTEM UNI 4. Belka monta owa UNI F 1 5. Kàtownik do àczenia belek monta owych UNI Szczegó owy opis i numery katalogowe belki i kàtownika na str F S Z A F Y S Z E F D ZASTOSOWANE ELEMENTY MOCUJÑCE Opis IloÊç sztuk Z kompletu* nr kat. A wkr t z nakr tkà zwyk à i podk adkami B wkr t z nakr tkà zwyk à i podk adkami C D E Êruba samoformujàca lub wkr t z nakr tkà klatkowà i podk adkà Êruba samoformujàca lub wkr t z nakr tkà klatkowà i podk adkà Êruba samoformujàca lub wkr t z nakr tkà zwyk à i podk adkami wkr t z nakr tkà klatkowà i podk adkà F lub wkr t z nakr tkà zwyk à i podk adkami * ) Elementy mocujàce sprzedawane sà w kompletach po 20 sztuk. Szczegó owy opis na stronie

21 Wyposa enie dodatkowe szaf SZE2 BELKA MONTA OWA CLASSIC Mocowana do belek poprzecznych lub pionowych. Blacha stalowa alucynk o gruboêci 2,0 mm. Belka monta owych bez elementów mocujàcych (elementy mocujàce na str. 20). D ugoêç belki [mm] Numer katalogowy D ugoêç belki [mm] Numer katalogowy Opakowanie: 1 szt BELKA PIONOWA CLASSIC Mocowana do p yty dolnej i górnej szkieletu. Blacha stalowa alucynk o gruboêci 2,0 mm. Belka pionowa bez elementów mocujàcych (elementy mocujàce na str. 20). Do szafy o wysokoêci [mm] D ugoêç belki [mm] Numer katalogowy Opakowanie: 1 szt. BELKA POPRZECZNA CLASSIC Mocowana do poziomych lub pionowych otworów w szkielecie szafy. Blacha stalowa alucynk o gruboêci 2,0 mm. Belka monta owa bez elementów mocujàcych (elementy mocujàce na str. 20). Do szafy D ugoêç belki [mm] Numer katalogowy szerokoêç [mm] g bokoêç [mm] , , , , Opakowanie: 1 szt. S Z A F Y S Z E 2 19

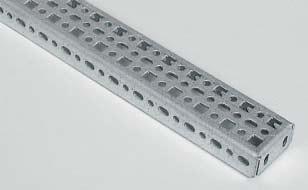

22 Wyposa enie dodatkowe szaf SZE2 BELKA MONTA OWA UNI Belki monta owe UNI umo liwiajà skonfi gurowanie dowolnego stela a wewnàtrz szafy. Otworowanie belek pasuje zarówno do poziomych jak i pionowych otworów w szkielecie szafy. Standardowa oferta zawiera belki o d ugoêciach dopasowanych do gabarytów szafy (patrz tabela). Belki o innych d ugoêciach wykonywane sà na specjalne zamówienie. Mo liwoêç indywidualnego doboru d ugoêci poprzez samodzielne ci cie belek na krótsze odcinki w trakcie prac monta owych. Blacha stalowa alucynk o gruboêci 1,5 mm. Belka monta owa bez elementów mocujàcych. wysokoêç 1 [mm] Do szafy szerokoêç 2 [mm] g bokoêç 3 [mm] D ugoêç belki monta owej [mm] Numer katalogowy , , , , Opakowanie: 1 szt. Sposób monta u belek w szafie (patrz str. 18): 1 ) Monta poêredni poprzez belki o nr kat. od do ) Monta bezpoêredni do p yty dolnej lub górnej. 3 ) Monta bezpoêredni do s upów szkieletu. KÑTOWNIK DO ÑCZENIA BELEK MONTA OWYCH Blacha stalowa alucynk o gruboêci 1,5 mm 1 kàtownik bez elementów mocujàcych. Opakowanie Numer katalogowy 1 szt S Z A F Y S Z E 2 ELEMENTY MOCUJÑCE DO BELEK TYPU CLASSIC I UNI Zastosowanie zgodnie z instrukcjà na str. 18. Sprzedawane w kompletach po 20 szt. Rodzaj elementu Opak. = 1 kpl. Numer katalogowy 1) Âruba samoformujàca M6x16 20 szt ) Wkr t M6x16 Nakr tka klatkowa M6 Podk adka 6,4 3) Wkr t M6x16 Nakr tka M6 Podk adka 6,4 20 szt. 20 szt. 20 szt. 20 szt. 20 szt. 40 szt

23 Wyposa enie dodatkowe szaf SZE2 ZESPÓ LISTWY UZIEMIENIA Sk ada si z listwy uziemienia oraz poziomej belki monta owej, przeznaczonej do zamocowania na poziomych profi lach szkieletu szafy. Listwa uziemienia wyposa ona w otwory gwintowane M6 do mocowania przewodów. Listwa uziemienia: ocynkowana szyna stalowa o przekroju 30 x 4 mm. Belka monta owa: blacha stalowa alucynk o gruboêci 1,5 mm. Zespó listwy uziemienia kompletny, elementy mocujàce do monta u w szafi e. Do szafy o szerokoêci [mm] D ugoêç belki monta owej [mm] D ugoêç listwy uziemienia [mm] Numer katalogowy zespo u ,5 1113, ,5 913, ,5 713, ,5 513, Opakowanie: 1 szt. LISTWA EKRANOWANIA LUB ZEROWANIA Mocowana na belce monta owej, która wchodzi w sk ad zespo u listwy uziemienia. Wyposa ona w otwory gwintowane M6 do mocowania przewodów. Szyna miedziana o przekroju 30 x 4 mm. Listwa ekranowania/zerowania z 3 izolatorami i Êrubami do mocowania listwy na belce monta owej. Do szafy o szerokoêci [mm] D ugoêç listwy [mm] Numer katalogowy , , , , Opakowanie: 1 szt. Sposób mocowania listwy ekranowania na belce monta owej KOMPLET LINEK UZIEMIENIA Przewody miedziane do po àczenia zdejmowanych elementów szafy z listwà uziemienia, wyposa one w oczka kontaktowe do Êrub M6. Miedê. Komplet: 8 linek izolowanych o przekroju 6 mm 2, 3 taêmy plecione bez izolacji o przekroju ok. 20 mm 2, elementy mocujàce. Uwaga: TaÊmy plecione przeznaczone sà do uziemienia drzwi i p yty monta owej. Opakowanie Numer katalogowy 1 kpl Linka izolowana TaÊma pleciona bez izolacji S Z A F Y S Z E 2 21

24 Wyposa enie dodatkowe szaf SZE2 BELKA KABLOWA, UCHWYTY KABLOWE Belki z uchwytami s u à do mocowania kabli wchodzàcych do szafy. Belk przykr ca si do poziomych profi li szkieletu szafy. Belka - blacha stalowa alucynk o gruboêci 2,0 mm. Uchwyty - ocynkowana blacha stalowa. Belka kablowa sprzedawana jest bez elementów mocujàcych (elementy mocujàce na str. 20). Uchwyty kablowe nale y zamawiaç osobno. Sposób mocowania uchwytów kablowych Uchwyty kablowe Do kabli o Êrednicy Numer Opakowanie [mm] katalogowy szt szt szt szt szt szt Belka kablowa Do szaf o szerokoêci [mm] Wymiary belki [mm] (d ugoêç x szer. x wys.) Opak. Numer katalogowy x 49 x 20 1 szt x 49 x 20 1 szt x 49 x 20 1 szt x 49 x 20 1 szt OGRANICZNIK OTWARCIA DRZWI Chroni zawiasy drzwi przed uszkodzeniem. Wyposa ony w blokad. Mocowany do ramy usztywniajàcej drzwi oraz do szkieletu. Przy samodzielnym monta u nale y wykonaç dwa otwory Ø 6 mm w miejscach wyznaczonych wg bieniami. Blacha stalowa, ocynkowana. Ogranicznik otwarcia kompletny z elementami do monta u w szafi e. Opakowanie Numer katalogowy 1 szt ZESPÓ OÂWIETLENIOWY S Z A F Y S Z E 2 Mocowany do poziomych otworów w górnej cz Êci szkieletu szafy. Wspornik monta owy - blacha stalowa o gruboêci 1,5 mm malowana proszkowo w kolorze RAL 7035, belka monta owa - blacha stalowa alucynk o gruboêci 1,5 mm (tylko do szaf o szerokoêci 1000 i 1200 mm). Komplet: oprawa oêwietleniowa z arówkà w kszta cie rury o mocy 60 W, wspornik monta owy, belka monta owa (tylko dla szaf o szerokoêci 1000 i 1200 mm), elementy mocujàce do monta u zespo u oêwietlenia w szafi e. Do szafy o szerokoêci [mm] Numer katalogowy zespo u Opakowanie: 1 kpl. 22

25 Wyposa enie dodatkowe szaf SZE2 ZAÂLEPKI DO OTWORÓW W P YCIE DOLNEJ I GÓRNEJ SZKIELETU SZAFY Rodzaje, wymiary i rozmieszczenie otworów w p ycie dolnej i górnej: patrz str ZAÂLEPKI PE NE Dost pne w dwóch wersjach: - z wylewanymi uszczelkami z pianki poliuretanowej - przeznaczone do zakrycia otworów w p ycie górnej w celu zachowania odpowiedniego stopnia ochrony szafy (IP 64 dla szaf jednodrzwiowych, IP 54 dla szaf dwudrzwiowych). - bez uszczelek - przeznaczone do p yty dolnej. Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL ZaÊlepka z elementami mocujàcymi do monta u w szafi e. Do otworu o wymiarach [mm] Opakowanie ZaÊlepka z uszczelkà Numer katalogowy ZaÊlepka bez uszczelki 380 x szt /A / x szt / x 50 1 szt /7035 ZAÂLEPKI Z PERFORACJÑ Posiadajà otwory wentylacyjne o szerokoêci 2,5 mm. W przypadku zamontowania zaêlepek perforowanych do p yty górnej, stopieƒ ochrony szafy wynosi IP 20 (szafa bez dachu) lub IP 21 (szafa z dachem). Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL ZaÊlepka z elementami mocujàcymi do monta u w szafi e. Do otworu o wymiarach [mm] Opakowanie Numer katalogowy 380 x szt / x szt /7035 ZAÂLEPKI Z W ÓKNINÑ FILTRACYJNÑ Posiadajà wk adk z w ókniny, fi ltrujàcà powietrze wprowadzane do wn trza szafy. W przypadku zamontowania zaêlepek z w ókninà do p yty górnej, stopieƒ ochrony szafy wynosi IP 10 (szafa bez dachu) lub IP 21 (szafa z dachem). Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL 7035, wymienna wk adka z w ókniny fi ltracyjnej. ZaÊlepka kompletna z elementami mocujàcymi do monta u w szafi e. Do otworu o wymiarach [mm] Opakowanie Numer katalogowy 380 x szt / x szt /7035 S Z A F Y S Z E 2 23

26 Wyposa enie dodatkowe szaf SZE2 ZAÂLEPKI DO OTWORÓW W P YCIE DOLNEJ I GÓRNEJ SZKIELETU SZAFY Rodzaje, wymiary i rozmieszczenie otworów w p ycie dolnej i górnej: patrz str ZAÂLEPKI Z PRZEPUSTEM SZCZOTKOWYM ZaÊlepki do otworów o wymiarach 380 x 380 lub 380 x 210 mm posiadajà prostokàtne wyci cie o wymiarach 320 x 50 mm do wprowadzenia kabli, os oni te szczotkà chroniàcà przed kurzem. ZaÊlepki do otworów bocznych o wymiarach 380 x 50 mm sk adajà si ze szczotki oraz listwy mocujàcej z blachy. W przypadku zamontowania zaêlepek z przepustem szczotkowym do p yty górnej, stopieƒ ochrony szafy wynosi IP 10 (szafa bez dachu) lub IP 21 (szafa z dachem). ZaÊlepki do otworów o wymiarach 380 x 380 lub 380 x 210 mm: Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL 7035, listwa szczotkowa z oprawà z tworzywa sztucznego. ZaÊlepki do otworów o wymiarach 380 x 50 mm: Blacha stalowa o gruboêci 1,25 mm malowana farbà proszkowà w kolorze RAL 7035, listwa szczotkowa z oprawà metalowà. ZaÊlepka kompletna z elementami mocujàcymi do monta u w szafi e. Do otworu o wymiarach [mm] Opakowanie Numer katalogowy 380 x szt / x szt / x 50 1 szt /7035 ZAÂLEPKI Z PRZEPUSTEM Z PIANKI Posiadajà prostokàtne wyci cia do wprowadzenia kabli, wype nione piankà. W przypadku zamontowania zaêlepek z przepustem z pianki do p yty górnej, stopieƒ ochrony szafy wynosi IP 10 (szafa bez dachu) lub IP 21 (szafa z dachem). Blacha stalowa o gruboêci 1,5 mm malowana farbà proszkowà w kolorze RAL 7035, pianka poliuretanowa. S Z A F Y S Z E 2 ZaÊlepka kompletna z elementami mocujàcymi do monta u w szafi e. Do otworu o wymiarach [mm] Opakowanie Numer katalogowy 380 x szt / x szt / x 50 1 szt /

27 Szafki naêcienne SWN 25

28 Szafki naêcienne SWN - Kompaktowe szafki naêcienne, przeznaczone do monta u urzàdzeƒ energetycznych wymagajàcych ochrony przed dost pem, zapyleniem i wilgocià. - Standardowo przewidziane do zastosowaƒ wewn trznych. - Produkowane w 20 wykonaniach gabarytowych, zgodnie z poni szà tabelà. WysokoÊç [mm] SzerokoÊç G bokoêç [mm] [mm] Numery katalogowe standardowych wykonaƒ szafek SWN TABELA WYKONA DANE TECHNICZNE S Z A F K I S W N Rodzaj elementu Korpus Drzwi Materia blacha stalowa 1,25 mm lub 1,5 mm zale nie od wykonania 1,5 mm OPIS KONSTRUKCJI Wykoƒczenie powierzchni Farba proszkowa epoksydowo-poliestrowa o grubej strukturze w kolorze RAL 7035, przeznaczona do zastosowania w warunkach wewn trznych* ZaÊlepka (p yta przepustowa) P yta monta owa 2,0 mm alucynk *) Na yczenie istnieje mo liwoêç zastosowania farby fasadowej o zwi kszonej odpornoêci na dzia anie czynników atmosferycznych z ewentualnym u yciem podk adu z policynku. Stopieƒ ochrony IP 65 zgodnie z normà PN-92/E / EN / IEC 529 Korpus - Korpus stanowi szczelnie spawana konstrukcja blaszana. Maksymalnie powi kszony otwór wejêciowy daje mo liwoêç zastosowania wi kszej p yty monta owej, co oznacza wi kszà przestrzeƒ do wykorzystania. - Wielokrotne wywini cie rynienki zapobiega dostawaniu si brudu i wody do Êrodka nawet przy otwartych drzwiach. - W dnie korpusu znajduje si otwór pod p yt przepustowà. WielkoÊç otworu uzale niona jest od gabarytów szafki. - Wewnàtrz korpusu umieszczono sworznie gwintowane, s u àce do zamocowania p yty monta owej. - Na tylnej Êcianie korpusu znajdujà si otwory do zamocowania szafki bezpoêrednio do Êciany lub przy pomocy uchwytów do zawieszania. 26

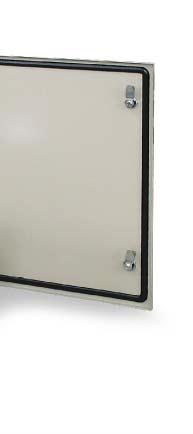

29 Szafki naêcienne SWN Drzwi - Wszystkie wykonania szafki posiadajà drzwi jednoskrzyd owe. - W zale noêci od wysokoêci drzwi zastosowano jeden lub dwa zamki bez klamki, z wk adkà kszta towà typu doppelbart : - szafki o wysokoêci do 400 mm - jeden zamek poêrodku drzwi; - szafki o wysokoêci od 500 do 1000 mm - dwa zamki. - Do drzwi zamocowane sà zawiasy w iloêci zale nej od wykonania: wysokoêç od 300 do 600 mm - dwa zawiasy; wysokoêç od 800 do 1000 mm - trzy zawiasy. - Na wewn trznej stronie drzwi znajduje si wylewana uszczelka, a tak e sworznie uziemienia. - atwa zamiana kierunku otwierania drzwi. - Maksymalny kàt otwarcia: 120. P yta monta owa - Mocowana do tylnej Êciany korpusu. - W szafkach o wysokoêci do 600 mm zastosowano p yt p askà, w szafkach o wysokoêci 800 i 1000 mm - p yt o zagi tych brzegach, w celu usztywnienia. - W p ycie przewidziano otwory do zamocowania listwy uziemienia. ZaÊlepka - p yta przepustowa - Mocowana za pomocà blachowkr tów do otworu w dnie szafki. - Posiada wylewanà uszczelk oraz sworzeƒ uziemienia. - Istnieje mo liwoêç wykonania na zamówienie p yty przepustowej z otworami pod d awice zgodnie z yczeniem klienta. Uziemienie i ekranowanie - Drzwi szafki oraz zaêlepka posiadajà gwintowane sworznie uziemienia. - Jako wyposa enie dodatkowe dostarczane sà listwa uziemienia i listwa ekranowania (do zamocowania na p ycie monta owej) oraz linki uziemienia. ZaÊlepka zamontowana w dnie szafki S Z A F K I S W N 27

30 Konstrukcja szafek SWN LP LP - 28 P yta monta owa p aska (do szafek o wysokoêci od 300 do 600 mm) LP LP - 28 HP - 28 HP HP - 28 HP P yta monta owa gi ta (do szafek o wysokoêci 800 i 1000 mm) TABELA WYKONA S Z A F K I S W N WysokoÊç H Wymiary gabarytowe szafki [mm] SzerokoÊç L G bokoêç G IloÊç zamków w drzwiach IloÊç zawiasów w drzwiach Wymiary p yty monta owej [mm] Wymiary p yty przepustowej [mm] WysokoÊç HP SzerokoÊci LP Wymiar A Wymiar B Opakowanie NUMERY KATALOGOWE Szafka SWN* 1 szt Wyposa enie dodatkowe Listwa ekranowania Zespó uziemienia Komplet uchwytów do zawieszania szafki 1 szt kpl kpl. = 4 szt *) Szafka SWN - zakres dostawy: korpus szafki, drzwi, p yta monta owa, zaêlepka (p yta przepustowa). 28

31 Konstrukcja szafek SWN Widok szafki z przodu L Lz = L - 40 B 20 Przekrój B-B G 3 1 A A H Hz = H B Przekrój A-A 4 KONSTRUKCJA B B - 40 A - 40 A G 1. Korpus 2. Drzwi 3. P yta monta owa 4. ZaÊlepka - p yta przepustowa 5. Uchwyt do zawieszania Uwagi: Uchwyty do zawieszania stanowià wyposa enie dodatkowe. SPOSÓB ZAMAWIANIA Zamawiajàc szafk SWN oraz wyposa enie dodatkowe, nale y pos ugiwaç si numerami katalogowymi podanymi w tabelach S Z A F K I S W N Szczegó owy opis elementów wyposa enia: patrz str

32 Wyposa enie dodatkowe szafek SWN LISTWA EKRANOWANIA Mocowana za pomocà izolatorów do p yty monta owej (otwory do mocowania listwy ekranowania w p ycie wykonuje si podczas monta u). Wyposa ona w otwory gwintowane M5 do mocowania przewodów. Szyna miedziana o przekroju 30 x 4 mm. Listwa ekranowania z 2 izolatorami i Êrubami do mocowania na p ycie monta owej. Do szafki SWN o szerokoêci [mm] D ugoêç listwy [mm] Opakowanie Numer katalogowy szt szt ZESPÓ UZIEMIENIA Sk ada si z listwy uziemienia oraz dwóch linek uziemienia. Listwa uziemienia - Mocowana za pomocà bolców dystansowych do p yty monta owej (p yta standardowo posiada otwory do mocowania listwy uziemienia). - Wyposa ona w otwory gwintowane M5 do mocowania przewodów. Linki uziemienia - Izolowane przewody miedziane do po àczenia zdejmowanych elementów szafki z listwà uziemienia lub bezpoêrednio z korpusem szafki. - Wyposa one w oczka kontaktowe. Ocynkowana szyna stalowa 30 x 4 x 170 mm. Linki miedziane o przekroju 6 mm 2. Komplet: listwa uziemienia o d ugoêci 170 mm z bolcami dystansowymi, podk adkami i nakr tkami do mocowania na p ycie monta owej, 2 linki uziemienia o d ugoêci 300 mm, elementy do mocowania linek. Opakowanie Numer katalogowy 1 kpl S Z A F K I S W N KOMPLET UCHWYTÓW DO ZAWIESZANIA SZAFKI Uchwyty mocowane do otworów w tylnej Êcianie szafki w pozycji poziomej lub pionowej. Ârednica otworów mocujàcych: 10 mm. Odleg oêç tylnej Êciany zawieszonej szafki od Êciany pomieszczenia: 20 mm. Do zawieszenia jednej szafki potrzebny jest 1 komplet, tj. 4 uchwyty. Blacha stalowa alucynk o gruboêci 2 mm. Komplet: 4 uchwyty z wkr tami, podk adkami i nakr tkami do przymocowania do tylnej Êciany szafki. Opakowanie Numer katalogowy 1 kpl. = 4 szt

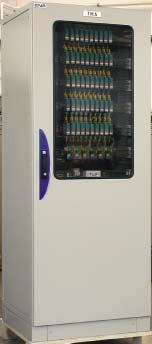

33 Szafy i szafki z wyposa eniem elektrycznym Szafa przetworników pomiarowych dla Elektrowni Rybnik Szafka sterownicza zasuw dla Elektrowni Be chatów wykonana na bazie szafki SWN W ofercie ZPAS S.A. znajdujà si tak e szafy i szafki z wyposa eniem i poszyciem elektrycznym: - rozdzielnice niskich napi ç do 2500 A, - rozdzielnice napi ç gwarantowanych sta ych i zmiennych, - szafy krosowe i kablowe, - szafy przy àczeniowe i licznikowe, - szafy zabezpieczeƒ, sterowania i sygnalizacji, - szafy telemechaniki i inne. 31

34 Szafy i szafki z wyposa eniem elektrycznym Rozdzielnica dwupolowa niskiego napi cia dla cynkowni Galess w Âwidnicy 32
