Przeglàd systemu

Transkrypt

1 System Przeglàd systemu Stojak R&M 19 Foccos 900, 46 U, przeznaczony do àczeƒ elementów miedzianych i Êwiat owodowych w Êrodowiskach LAN i WAN. Stojak ten jest wyjàtkowo ciekawà propozycjà, ze wzgl du na sposób w jaki porzàdkuje kable. Umo liwia on gromadzenie zapasu patchcordów na ruchomej Êciance. To z kolei oznacza, e w stojaku tym jest wi cej miejsca na elementy 19. Zamontowanie kabla krosowniczego w stojaku mo liwe jest w ka dej chwili. Istnieje mo liwoêç zgromadzenia nadmiaru w iloêci 770 m. Stojak zapewnia ich bezpieczne przechowywanie Stojak R&M 19 Foccos 550, 24/36/464 przeznaczony do àczeƒ elementów miedzianych i Êwiat owodowych w Êrodowiskach LAN i WAN. Dzi ki swojej prostej konstrukcji monta tego stojaka nie trwa d u ej ni 10 minut. Stojak dost pny jest w kilku ró nych wysokoêciach, co pozwala na stosowanie go w ró nych sytuacjach. 2

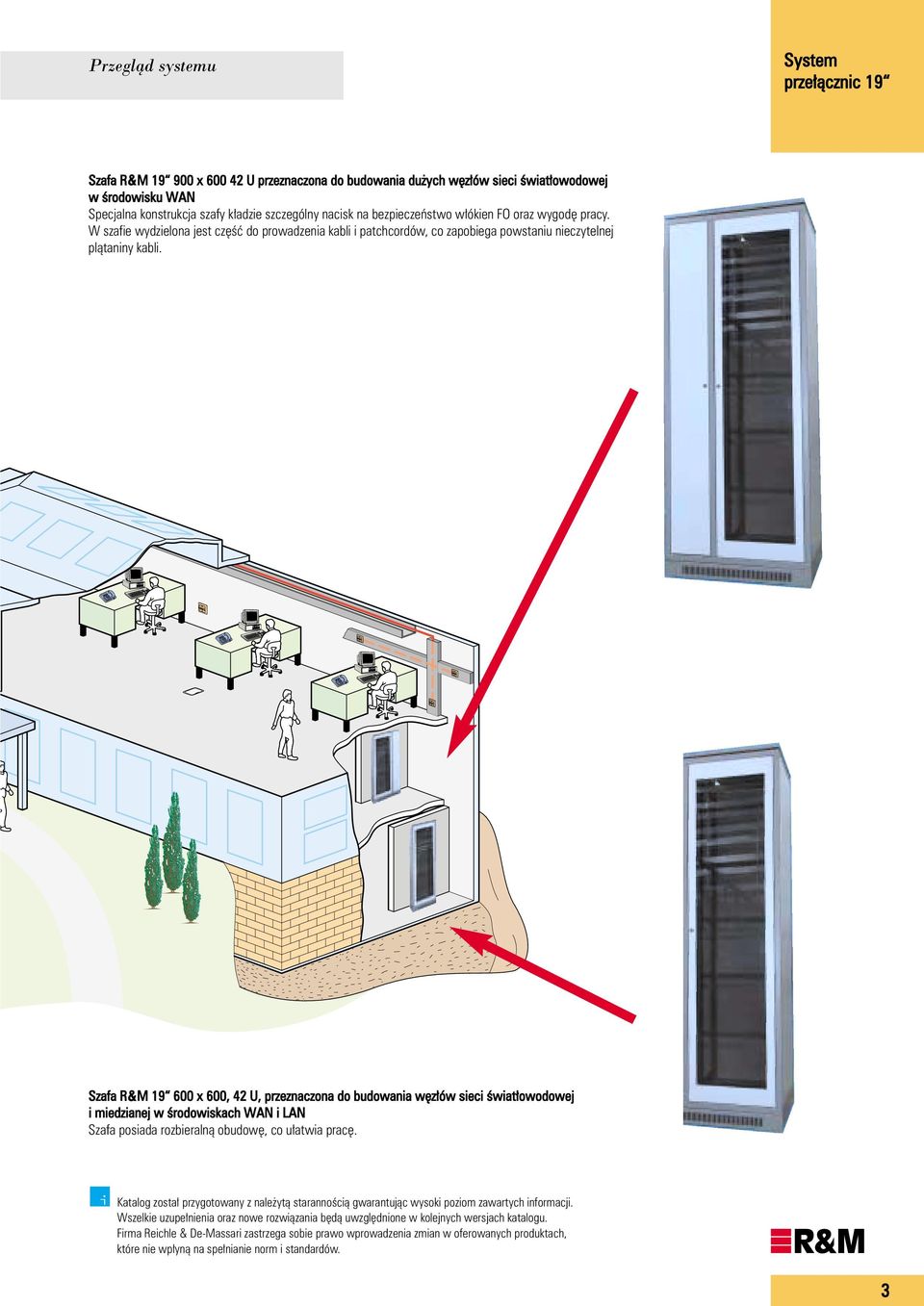

2 Przeglàd systemu System Szafa R&M x U przeznaczona do budowania du ych w z ów sieci Êwiat owodowej w Êrodowisku WAN Specjalna konstrukcja szafy k adzie szczególny nacisk na bezpieczeƒstwo w ókien FO oraz wygod pracy. W szafie wydzielona jest cz Êç do prowadzenia kabli i patchcordów, co zapobiega powstaniu nieczytelnej plàtaniny kabli. Szafa R&M x 600, 42 U, przeznaczona do budowania w z ów sieci Êwiat owodowej i miedzianej w Êrodowiskach WAN i LAN Szafa posiada rozbieralnà obudow, co u atwia prac. i Katalog zosta przygotowany z nale ytà starannoêcià gwarantujàc wysoki poziom zawartych informacji. Wszelkie uzupe nienia oraz nowe rozwiàzania b dà uwzgl dnione w kolejnych wersjach katalogu. Firma Reichle & De-Massari zastrzega sobie prawo wprowadzenia zmian w oferowanych produktach, które nie wp ynà na spe nianie norm i standardów. 3

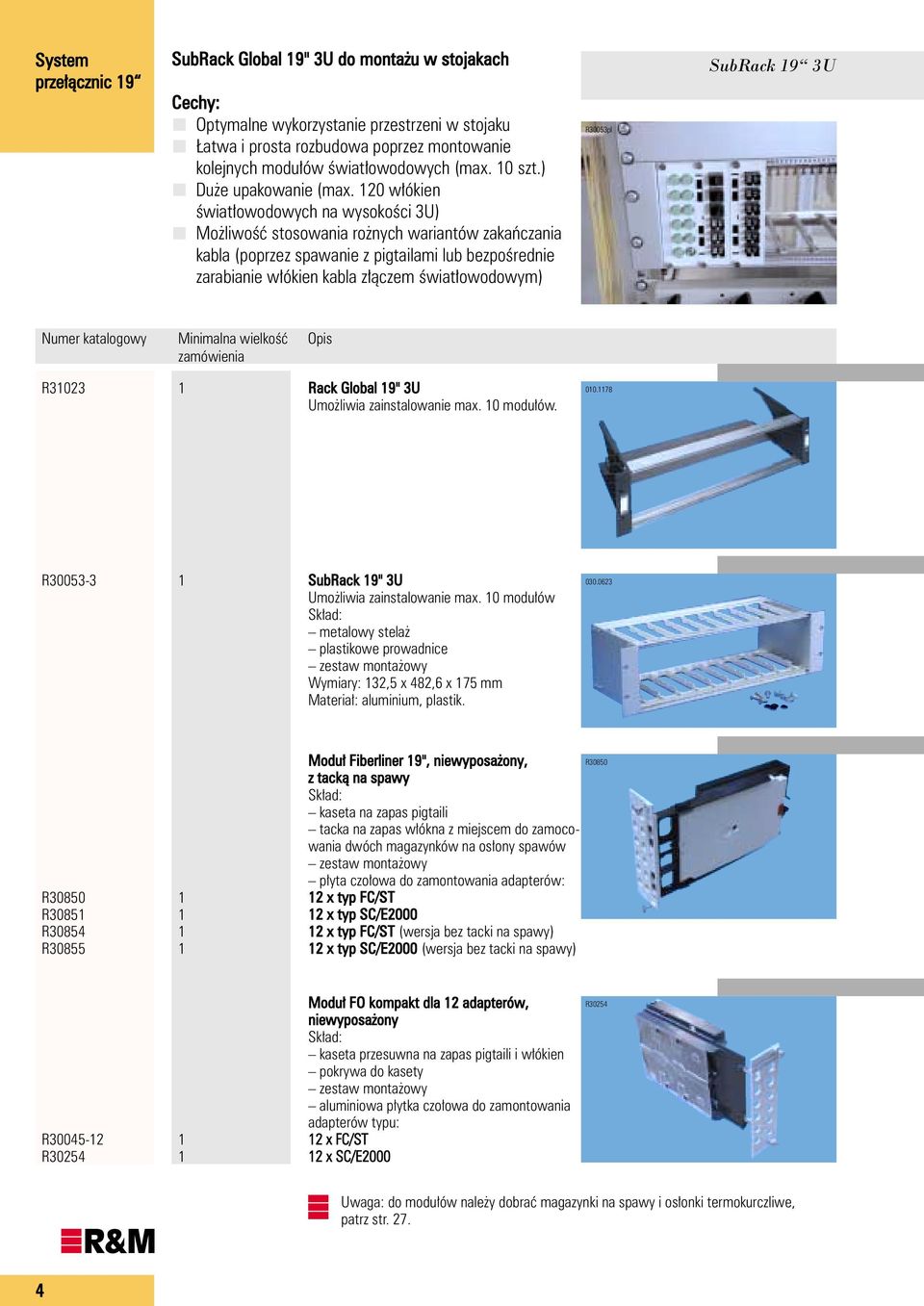

3 System SubRack Global 19" 3U do monta u w stojakach Cechy: Optymalne wykorzystanie przestrzeni w stojaku atwa i prosta rozbudowa poprzez montowanie kolejnych modu ów Êwiat owodowych (max. 10 szt.) Du e upakowanie (max. 120 w ókien Êwiat owodowych na wysokoêci 3U) Mo liwoêç stosowania ro nych wariantów zakaƒczania kabla (poprzez spawanie z pigtailami lub bezpoêrednie zarabianie w ókien kabla z àczem Êwiat owodowym) R30053pl SubRack 19 3U Numer katalogowy Minimalna wielkoêç Opis R Rack Global 19" 3U Umo liwia zainstalowanie max. 10 modu ów. R SubRack 19" 3U Umo liwia zainstalowanie max. 10 modu ów Sk ad: metalowy stela plastikowe prowadnice zestaw monta owy Wymiary: 132,5 x 482,6 x 175 mm Materia : aluminium, plastik R R R R Modu Fiberliner 19", niewyposa ony, z tackà na spawy Sk ad: kaseta na zapas pigtaili tacka na zapas w ókna z miejscem do zamocowania dwóch magazynków na os ony spawów zestaw monta owy p yta czo owa do zamontowania adapterów: 12 x typ FC/ST 12 x typ SC/E x typ FC/ST (wersja bez tacki na spawy) 12 x typ SC/E2000 (wersja bez tacki na spawy) R30850 R R Modu FO kompakt dla 12 adapterów, niewyposa ony Sk ad: kaseta przesuwna na zapas pigtaili i w ókien pokrywa do kasety zestaw monta owy aluminiowa p ytka czo owa do zamontowania adapterów typu: 12 x FC/ST 12 x SC/E2000 R30254 Uwaga: do modu ów nale y dobraç magazynki na spawy i os onki termokurczliwe, patrz str

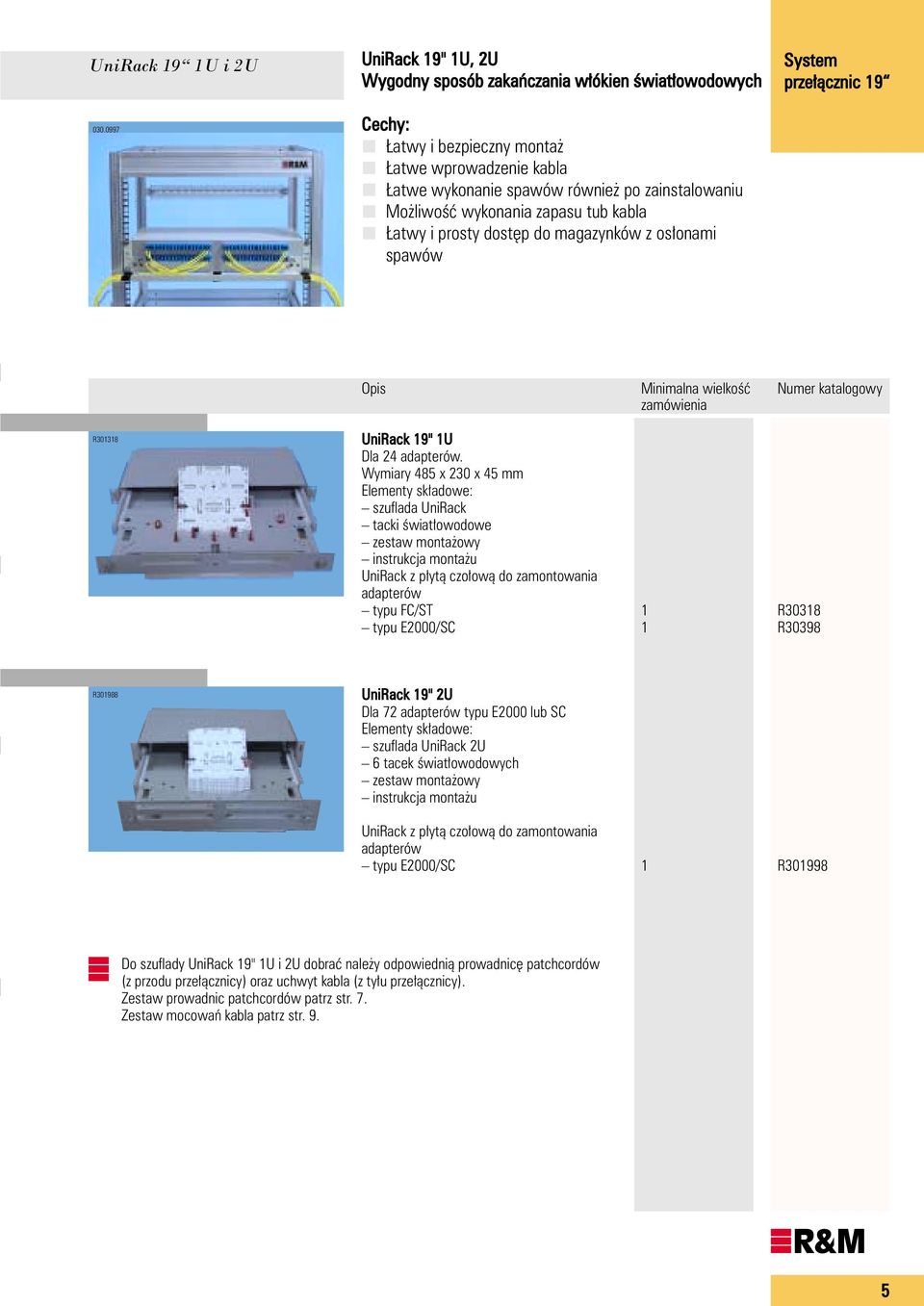

4 UniRack 19 1U i 2U UniRack 19" 1U, 2U Wygodny sposób zakaƒczania w ókien Êwiat owodowych Cechy: atwy i bezpieczny monta atwe wprowadzenie kabla atwe wykonanie spawów równie po zainstalowaniu Mo liwoêç wykonania zapasu tub kabla atwy i prosty dost p do magazynków z os onami spawów System Opis Minimalna wielkoêç Numer katalogowy R UniRack 19" 1U Dla 24 adapterów. Wymiary 485 x 230 x 45 mm Elementy sk adowe: szuflada UniRack tacki Êwiat owodowe zestaw monta owy instrukcja monta u UniRack z p ytà czo owà do zamontowania adapterów typu FC/ST typu E2000/SC 1 R R30398 R UniRack 19" 2U Dla 72 adapterów typu E2000 lub SC Elementy sk adowe: szuflada UniRack 2U 6 tacek Êwiat owodowych zestaw monta owy instrukcja monta u UniRack z p ytà czo owà do zamontowania adapterów typu E2000/SC 1 R Do szuflady UniRack 19" 1U i 2U dobraç nale y odpowiednià prowadnic patchcordów (z przodu prze àcznicy) oraz uchwyt kabla (z ty u prze àcznicy). Zestaw prowadnic patchcordów patrz str. 7. Zestaw mocowaƒ kabla patrz str. 9. 5

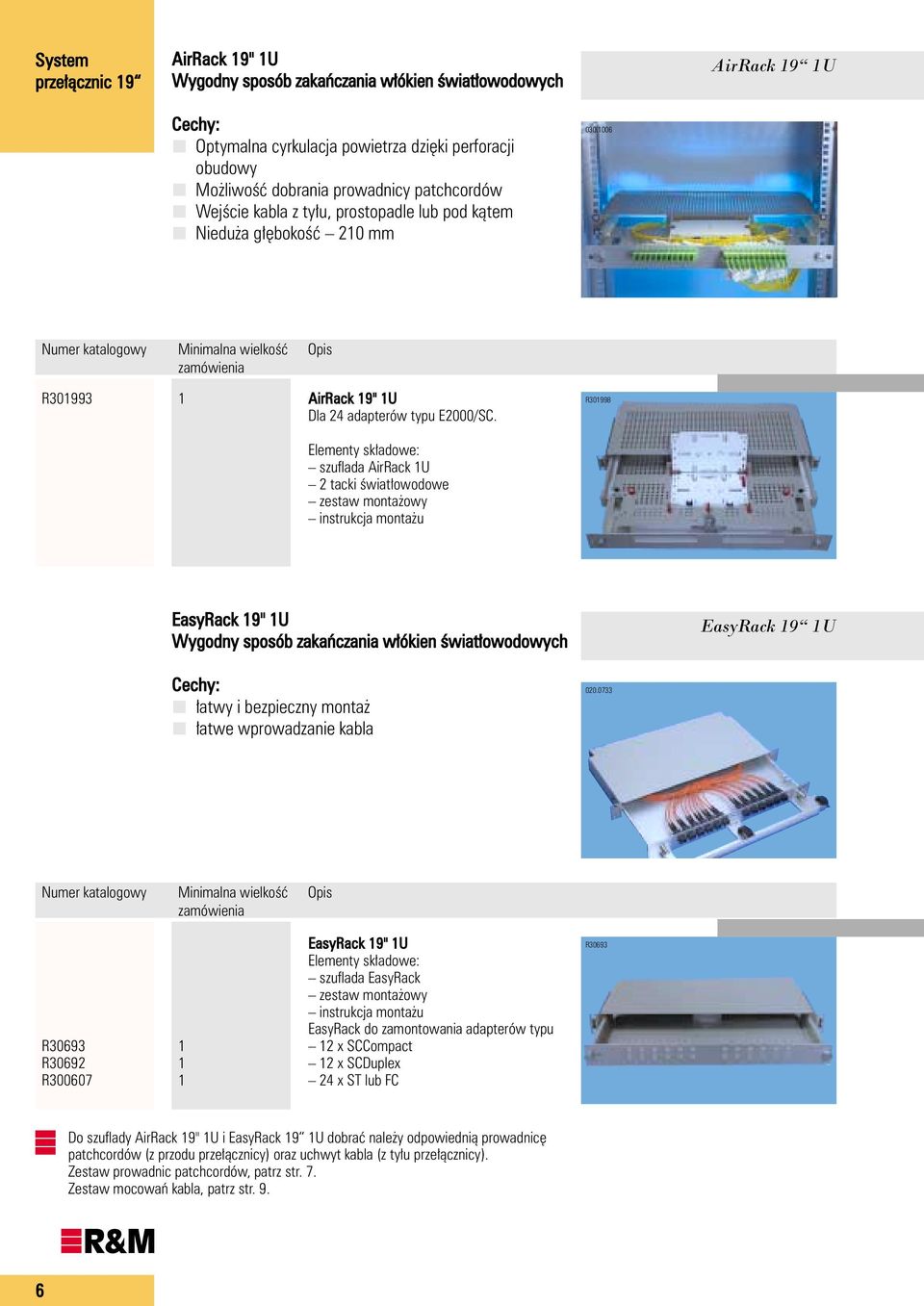

5 System AirRack 19" 1U Wygodny sposób zakaƒczania w ókien Êwiat owodowych AirRack 19 1U Cechy: Optymalna cyrkulacja powietrza dzi ki perforacji obudowy Mo liwoêç dobrania prowadnicy patchcordów WejÊcie kabla z ty u, prostopadle lub pod kàtem Niedu a g bokoêç 210 mm Numer katalogowy Minimalna wielkoêç Opis R AirRack 19" 1U R Dla 24 adapterów typu E2000/SC. Elementy sk adowe: szuflada AirRack 1U 2 tacki Êwiat owodowe zestaw monta owy instrukcja monta u EasyRack 19" 1U Wygodny sposób zakaƒczania w ókien Êwiat owodowych EasyRack 19 1U Cechy: atwy i bezpieczny monta atwe wprowadzanie kabla Numer katalogowy Minimalna wielkoêç Opis R R R EasyRack 19" 1U Elementy sk adowe: szuflada EasyRack zestaw monta owy instrukcja monta u EasyRack do zamontowania adapterów typu 12 x SCCompact 12 x SCDuplex 24 x ST lub FC R30693 Do szuflady AirRack 19" 1U i EasyRack 19 1U dobraç nale y odpowiednià prowadnic patchcordów (z przodu prze àcznicy) oraz uchwyt kabla (z ty u prze àcznicy). Zestaw prowadnic patchcordów, patrz str. 7. Zestaw mocowaƒ kabla, patrz str. 9. 6

6 Prowadnice patchcordów Prowadnice patchcordów do prze àcznic Unirack i AirRack Zapewniajà niezb dne bezpieczeƒstwo patchcordów oraz pozwalajà na czytelny opis prowadzonych torów Êwiat owodowych. System Opis Minimalna wielkoêç Numer katalogowy R110097pl Prowadnica patchcordów, szerokoêç 85 mm Do poziomej dystrybucji kabla krosowego. Monta bezpoêrednio na panelu R Opaska prowadzàca do patchcordów Monta na przedniej stronie profili stojaka 19. G bokoêç stela a z opaskà: 35 mm. 1 R Opaska prowadzàca do patchcordów Monta na przedniej stronie profili stojaka 19. G bokoêç stela a z opaskà: 75 mm. 1 R

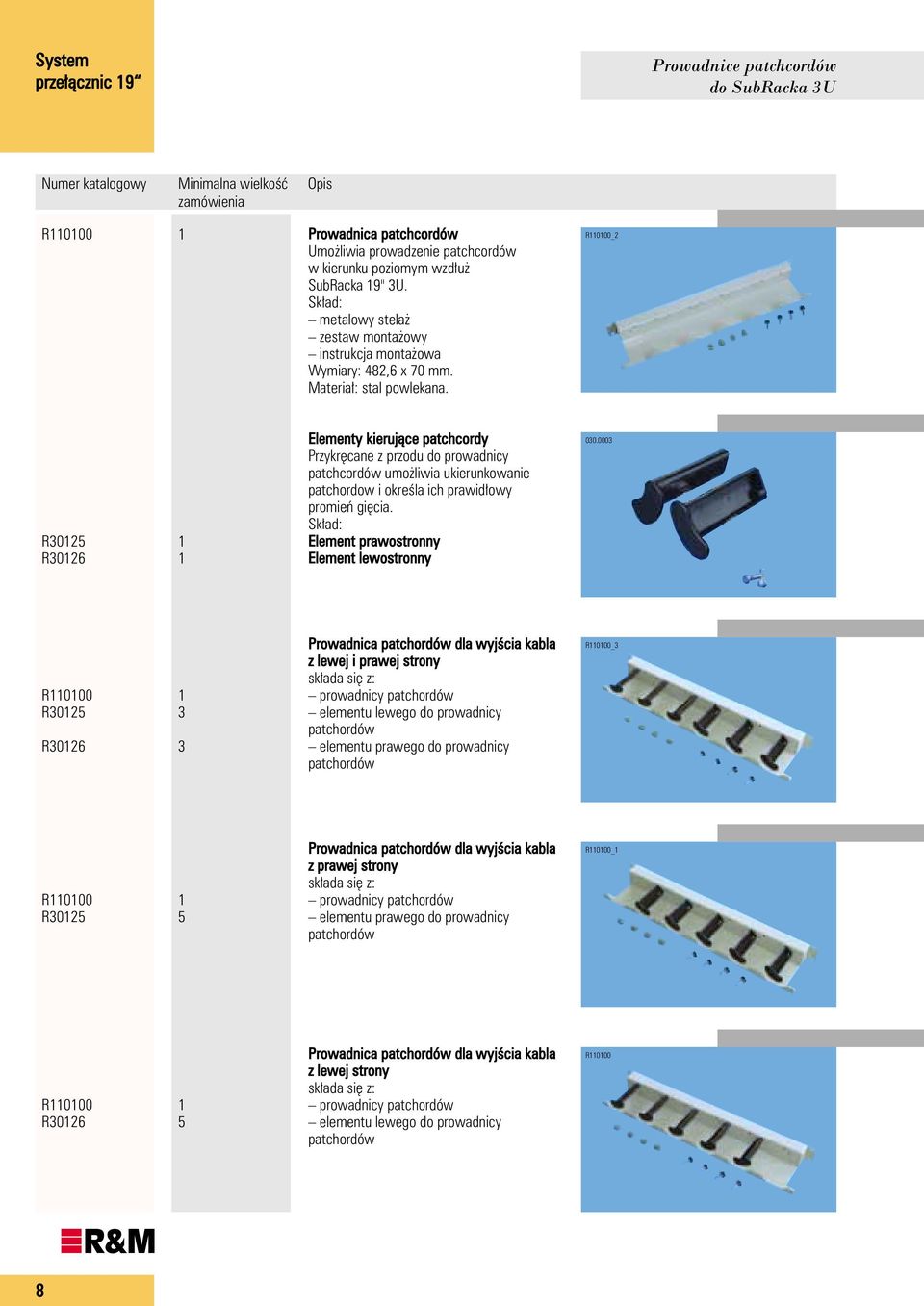

7 System Prowadnice patchcordów do SubRacka 3U Numer katalogowy Minimalna wielkoêç Opis R Prowadnica patchcordów Umo liwia prowadzenie patchcordów w kierunku poziomym wzd u SubRacka 19" 3U. Sk ad: metalowy stela zestaw monta owy instrukcja monta owa Wymiary: 482,6 x 70 mm. Materia : stal powlekana. R110100_2 R R Elementy kierujàce patchcordy Przykr cane z przodu do prowadnicy patchcordów umo liwia ukierunkowanie patchordow i okreêla ich prawid owy promieƒ gi cia. Sk ad: Element prawostronny Element lewostronny R R R Prowadnica patchordów dla wyjêcia kabla z lewej i prawej strony sk ada si z: prowadnicy patchordów elementu lewego do prowadnicy patchordów elementu prawego do prowadnicy patchordów R110100_3 R R Prowadnica patchordów dla wyjêcia kabla z prawej strony sk ada si z: prowadnicy patchordów elementu prawego do prowadnicy patchordów R110100_1 R R Prowadnica patchordów dla wyjêcia kabla z lewej strony sk ada si z: prowadnicy patchordów elementu lewego do prowadnicy patchordów R

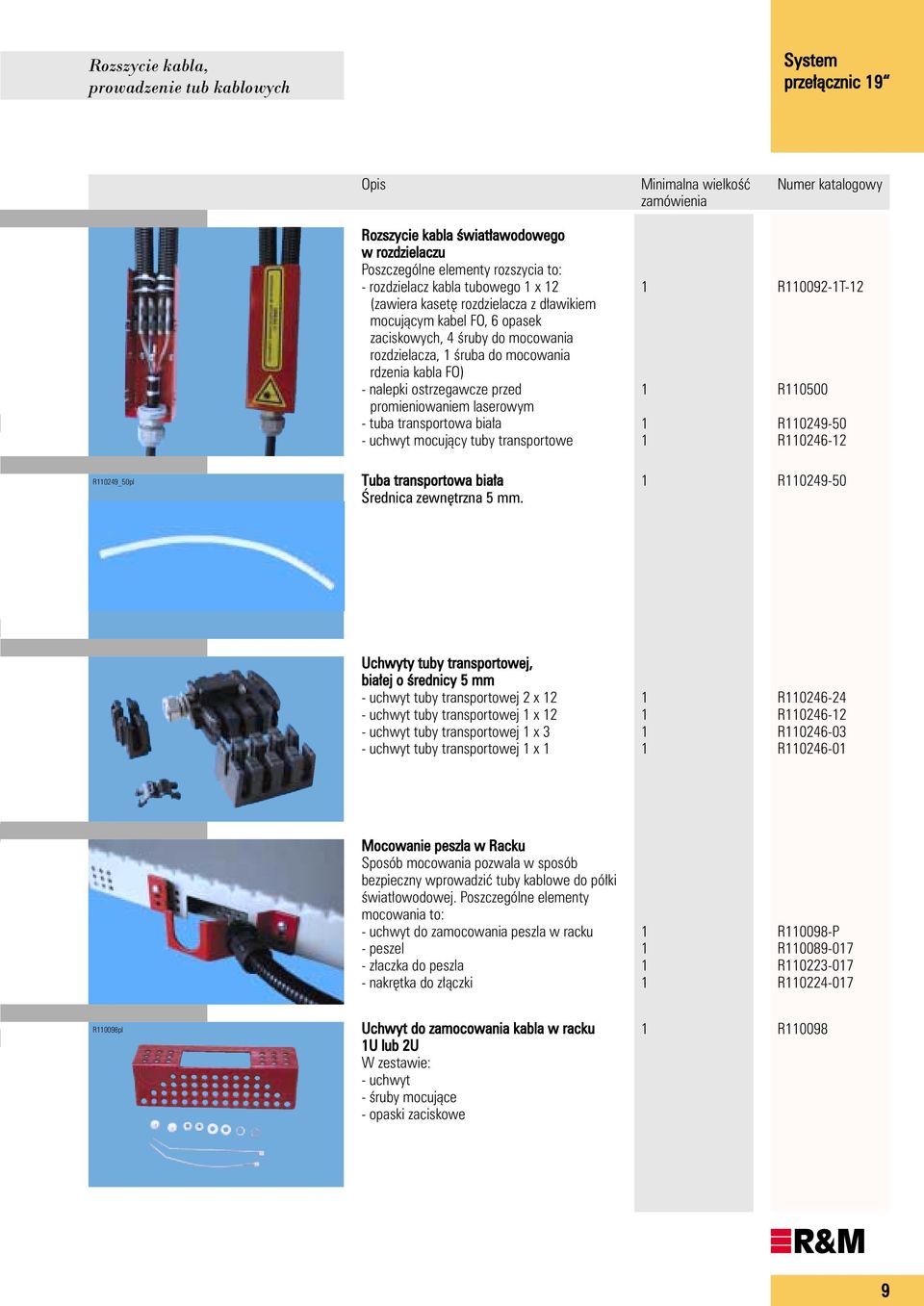

8 Rozszycie kabla, prowadzenie tub kablowych System Opis Minimalna wielkoêç Numer katalogowy R110249_50pl Rozszycie kabla Êwiat awodowego w rozdzielaczu Poszczególne elementy rozszycia to: - rozdzielacz kabla tubowego 1 x 12 (zawiera kaset rozdzielacza z d awikiem mocujàcym kabel FO, 6 opasek zaciskowych, 4 Êruby do mocowania rozdzielacza, 1 Êruba do mocowania rdzenia kabla FO) - nalepki ostrzegawcze przed promieniowaniem laserowym - tuba transportowa bia a - uchwyt mocujàcy tuby transportowe Tuba transportowa bia a Ârednica zewn trzna 5 mm. 1 R T-12 1 R R R R Uchwyty tuby transportowej, bia ej o Êrednicy 5 mm - uchwyt tuby transportowej 2 x 12 - uchwyt tuby transportowej 1 x 12 - uchwyt tuby transportowej 1 x 3 - uchwyt tuby transportowej 1 x 1 1 R R R R Mocowanie peszla w Racku Sposób mocowania pozwala w sposób bezpieczny wprowadziç tuby kablowe do pó ki Êwiat owodowej. Poszczególne elementy mocowania to: - uchwyt do zamocowania peszla w racku - peszel - z aczka do peszla - nakr tka do z àczki 1 R P 1 R R R R110098pl Uchwyt do zamocowania kabla w racku 1U lub 2U W zestawie: - uchwyt - Êruby mocujàce - opaski zaciskowe 1 R

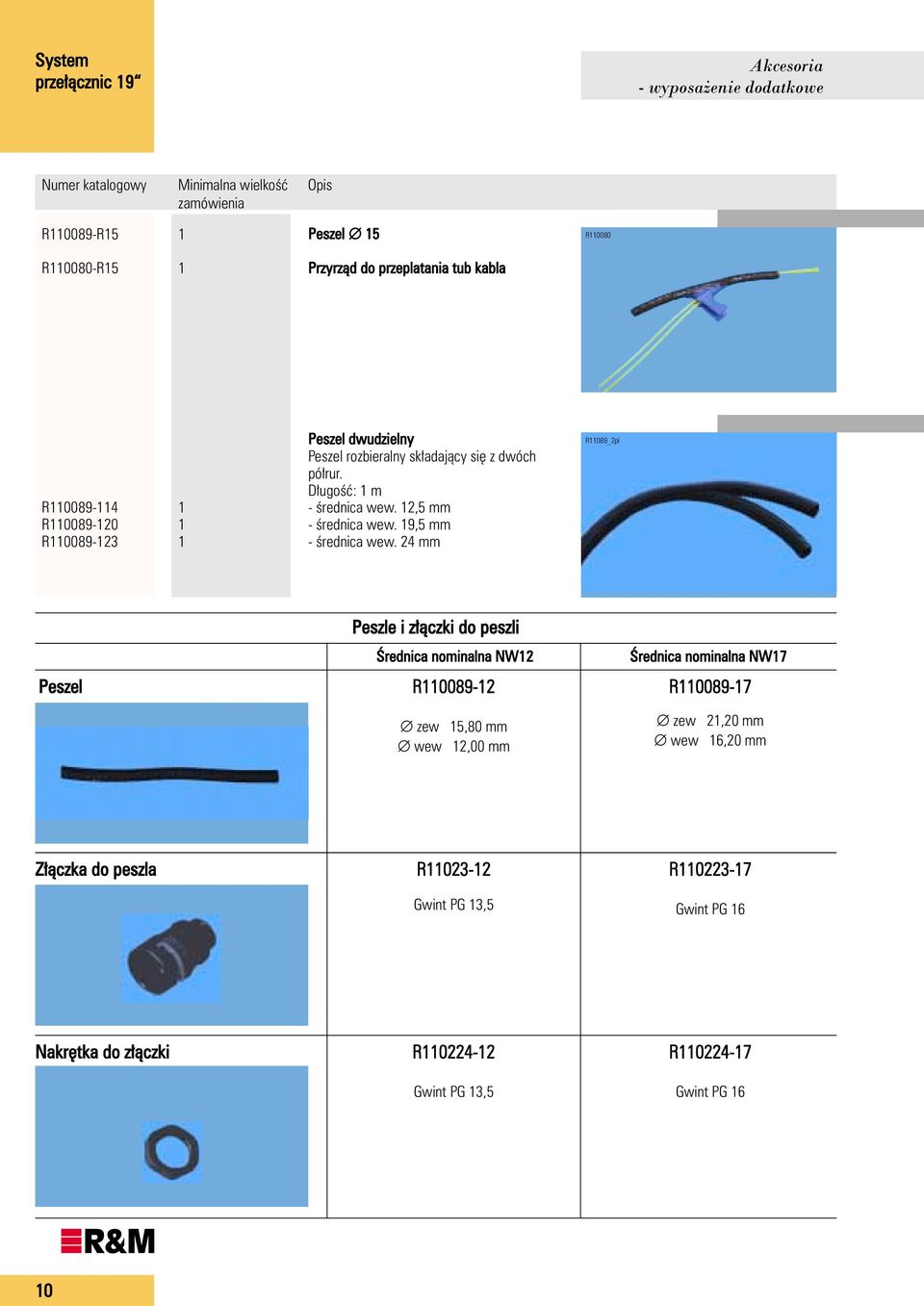

9 System Akcesoria - wyposa enie dodatkowe Teile-Nr. Numer katalogowy VK-Einheit Minimalna wielkoêç Opis Beschreibung Bestellinformation R R15 1 R R15 1 Peszel 15 Przyrzàd do przeplatania tub kabla R R R R Peszel dwudzielny Peszel rozbieralny sk adajàcy si z dwóch pó rur. D ugoêç: 1 m - Êrednica wew. 12,5 mm - Êrednica wew. 19,5 mm - Êrednica wew. 24 mm R11089_2pl Peszel Peszle i z àczki do peszli Ârednica nominalna NW12 R zew 15,80 mm wew 12,00 mm Ârednica nominalna NW17 R zew 21,20 mm wew 16,20 mm Z àczka do peszla R Gwint PG 13,5 R Gwint PG 16 Nakr tka do z àczki R Gwint PG 13,5 R Gwint PG 16 10

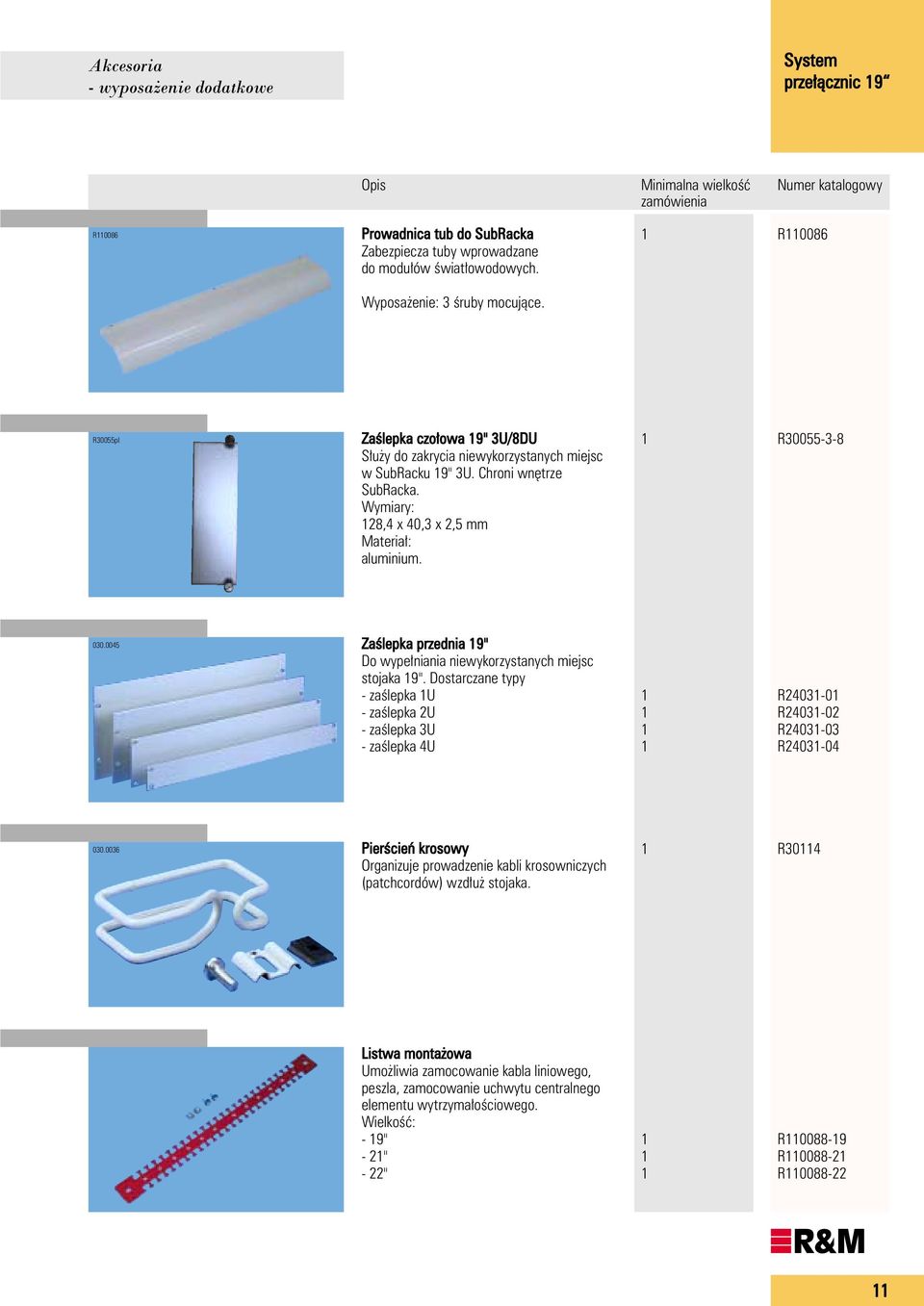

10 Akcesoria - wyposa enie dodatkowe System Bestellinformation Beschreibung Opis VK-Einheit Minimalna wielkoêç Teile-Nr. Numer katalogowy R Prowadnica tub do SubRacka Zabezpiecza tuby wprowadzane do modu ów Êwiat owodowych. Wyposa enie: 3 Êruby mocujàce. 1 R R30055pl ZaÊlepka czo owa 19" 3U/8DU S u y do zakrycia niewykorzystanych miejsc w SubRacku 19" 3U. Chroni wn trze SubRacka. Wymiary: 128,4 x 40,3 x 2,5 mm Materia : aluminium. 1 R ZaÊlepka przednia 19" Do wype niania niewykorzystanych miejsc stojaka 19". Dostarczane typy - zaêlepka 1U - zaêlepka 2U - zaêlepka 3U - zaêlepka 4U 1 R R R R PierÊcieƒ krosowy Organizuje prowadzenie kabli krosowniczych (patchcordów) wzd u stojaka. 1 R30114 Listwa monta owa Umo liwia zamocowanie kabla liniowego, peszla, zamocowanie uchwytu centralnego elementu wytrzyma oêciowego. WielkoÊç: - 19" - 21" - 22" 1 R R R

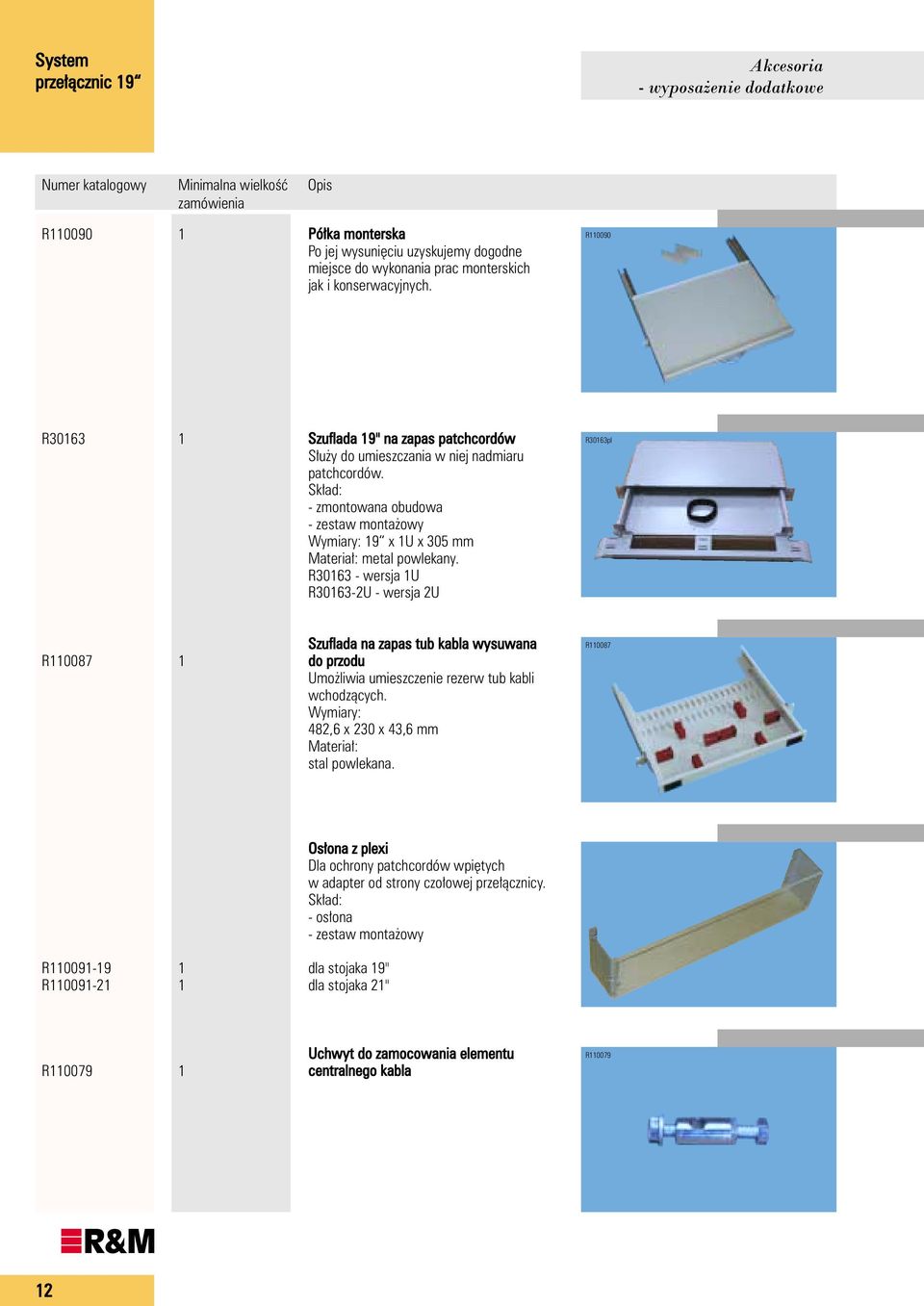

11 System Akcesoria - wyposa enie dodatkowe Teile-Nr. Numer katalogowy VK-Einheit Minimalna wielkoêç Opis Beschreibung Bestellinformation R Pó ka monterska Po jej wysuni ciu uzyskujemy dogodne miejsce do wykonania prac monterskich jak i konserwacyjnych. R R Szuflada 19" na zapas patchcordów S u y do umieszczania w niej nadmiaru patchcordów. Sk ad: - zmontowana obudowa - zestaw monta owy Wymiary: 19 x 1U x 305 mm Materia : metal powlekany. R wersja 1U R U - wersja 2U R30163pl R Szuflada na zapas tub kabla wysuwana do przodu Umo liwia umieszczenie rezerw tub kabli wchodzàcych. Wymiary: 482,6 x 230 x 43,6 mm Materia : stal powlekana. R R R Os ona z plexi Dla ochrony patchcordów wpi tych w adapter od strony czo owej prze àcznicy. Sk ad: - os ona - zestaw monta owy dla stojaka 19" dla stojaka 21" R Uchwyt do zamocowania elementu centralnego kabla R

12 Akcesoria - wyposa enie dodatkowe System Bestellinformation Beschreibung Opis VK-Einheit Minimalna wielkoêç Teile-Nr. Numer katalogowy Adapter mocujàcy 3Z0 1 R Z0 Adapter mocujàcy Z0 1 R Z0 Adapter mocujàcy Z02 1 R Z02 Adapter mocujàcy C9 1 R C9 Adapter mocujàcy C92 1 R C92 13

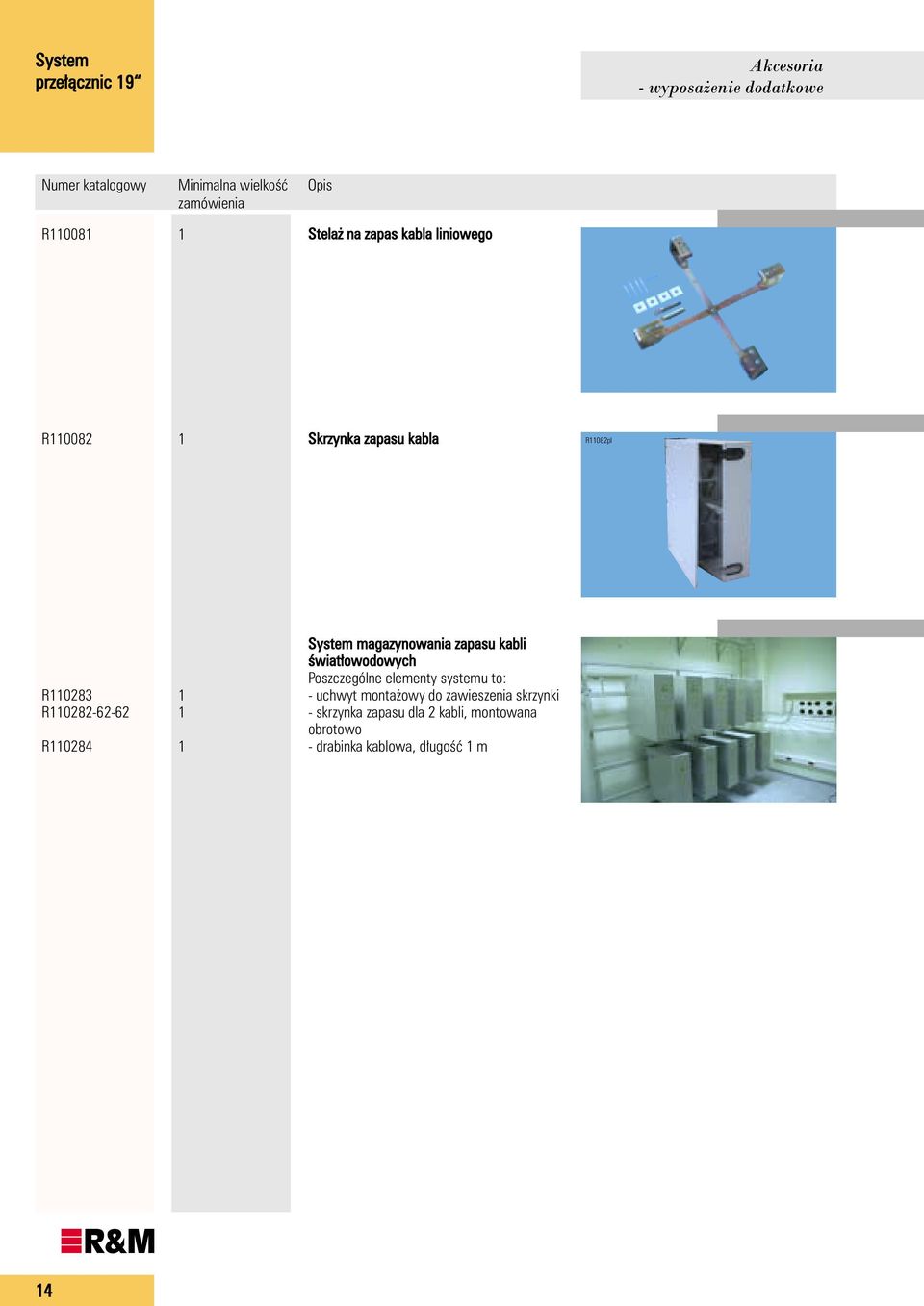

13 System Akcesoria - wyposa enie dodatkowe Teile-Nr. Numer katalogowy VK-Einheit Minimalna wielkoêç Opis Beschreibung Bestellinformation R Stela na zapas kabla liniowego R Skrzynka zapasu kabla R11082pl R R R System magazynowania zapasu kabli Êwiat owodowych Poszczególne elementy systemu to: - uchwyt monta owy do zawieszenia skrzynki - skrzynka zapasu dla 2 kabli, montowana obrotowo - drabinka kablowa, d ugoêç 1 m 14

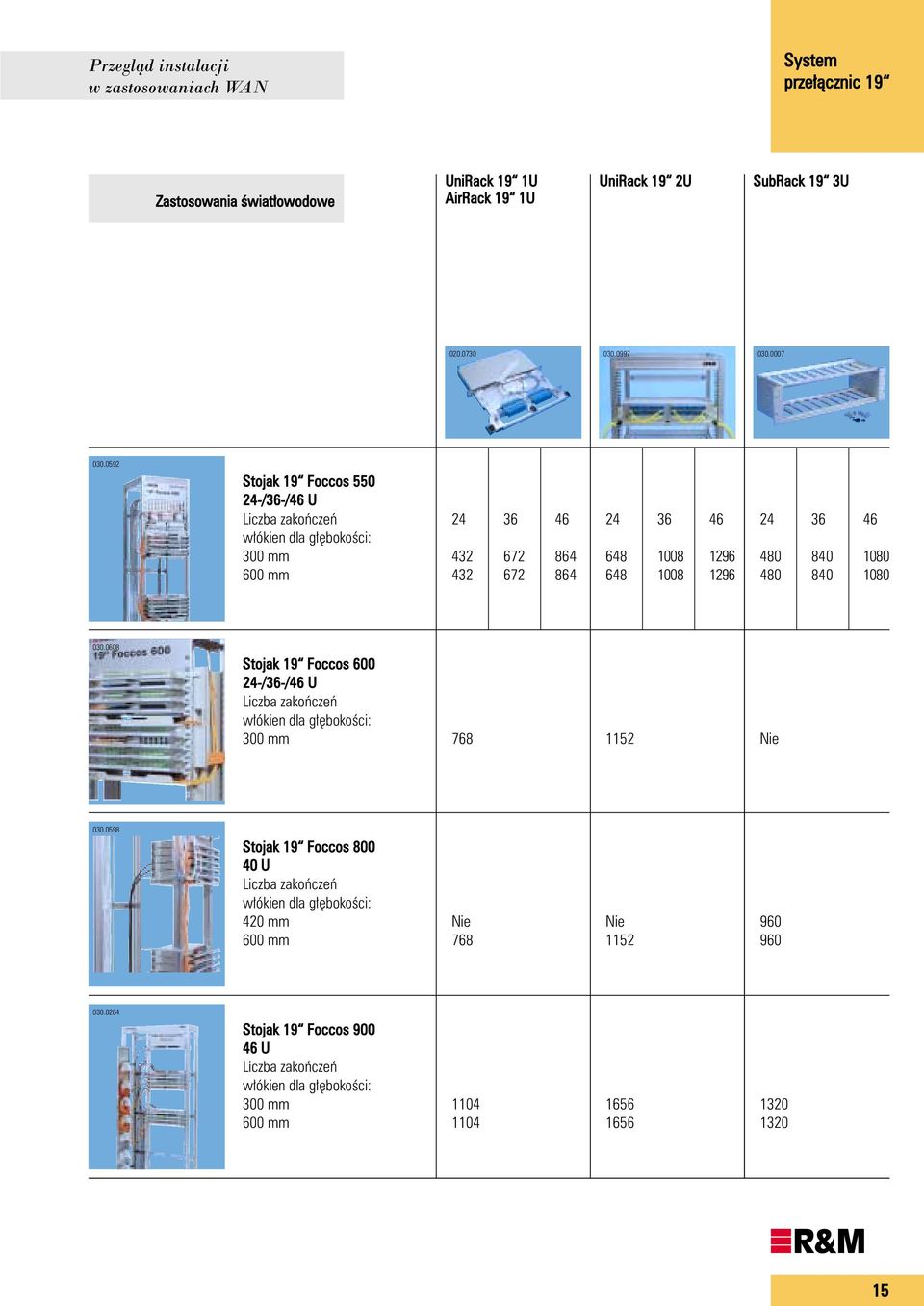

14 Przeglàd instalacji w zastosowaniach WAN System Zastosowania Êwiat owodowe UniRack 19 1U AirRack 19 1U UniRack 19 2U SubRack 19 3U Stojak 19 Foccos /36-/46 U Liczba zakoƒczeƒ w ókien dla g bokoêci: 300 mm 600 mm Stojak 19 Foccos /36-/46 U Liczba zakoƒczeƒ w ókien dla g bokoêci: 300 mm Nie Stojak 19 Foccos U Liczba zakoƒczeƒ w ókien dla g bokoêci: 420 mm 600 mm Nie 768 Nie Stojak 19 Foccos U Liczba zakoƒczeƒ w ókien dla g bokoêci: 300 mm 600 mm

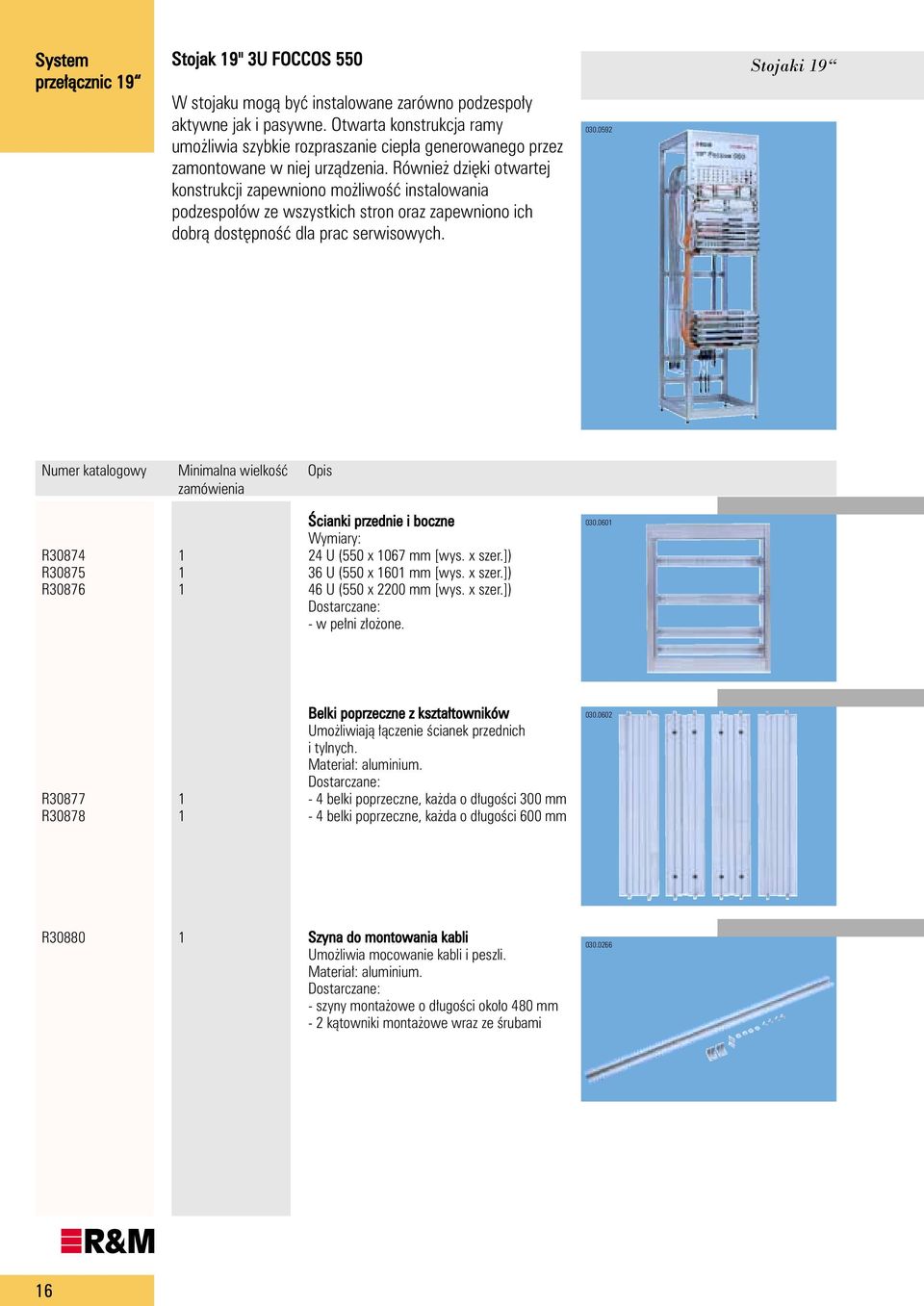

15 System Stojak 19" 3U FOCCOS 550 W stojaku mogà byç instalowane zarówno podzespo y aktywne jak i pasywne. Otwarta konstrukcja ramy umo liwia szybkie rozpraszanie ciep a generowanego przez zamontowane w niej urzàdzenia. Równie dzi ki otwartej konstrukcji zapewniono mo liwoêç instalowania podzespo ów ze wszystkich stron oraz zapewniono ich dobrà dost pnoêç dla prac serwisowych Stojaki 19 Numer katalogowy Minimalna wielkoêç Opis R R R Âcianki przednie i boczne Wymiary: 24 U (550 x 1067 mm [wys. x szer.]) 36 U (550 x 1601 mm [wys. x szer.]) 46 U (550 x 2200 mm [wys. x szer.]) Dostarczane: - w pe ni z o one R R Belki poprzeczne z kszta towników Umo liwiajà àczenie Êcianek przednich i tylnych. Materia : aluminium. Dostarczane: - 4 belki poprzeczne, ka da o d ugoêci 300 mm - 4 belki poprzeczne, ka da o d ugoêci 600 mm R Szyna do montowania kabli Umo liwia mocowanie kabli i peszli. Materia : aluminium. Dostarczane: - szyny monta owe o d ugoêci oko o 480 mm - 2 kàtowniki monta owe wraz ze Êrubami 16

16 Stojaki 19 Stojak 19" FOCCOS Idealnie dopasowany do zastosowania szuflady R&M UniRack 19" 1U w po àczeniu z szufladà na Êwiat owodowe kable krosowe. Zapas Êwiat owodów mo e byç przechowywany wewnàtrz stojaka. Zamontowane po obu stronach kana y umo liwiajà prostà organizacj kabli krosowych i kabli liniowych. System atwy i przejrzysty sposób organizacji prowadzenia i wykonania zapasu kabli krosowych. Prosty sposób mocowania i rozszywania kabli liniowych. Opis Minimalna wielkoêç Numer katalogowy " Foccos 600, 40U Wyposa enie: - prosta rama wykonana z profili aluminiowych - zamontowany kana na jednej stronie do prowadzenia kabli krosowych i zapasów pigtaili - 4 mocowania oraz podstawki z mo liwoêcià regulacji. Sposób dostarczania w pe ni z o ony. Wymiary: szer. 600 mm wys mm g b. 300 mm 1 R

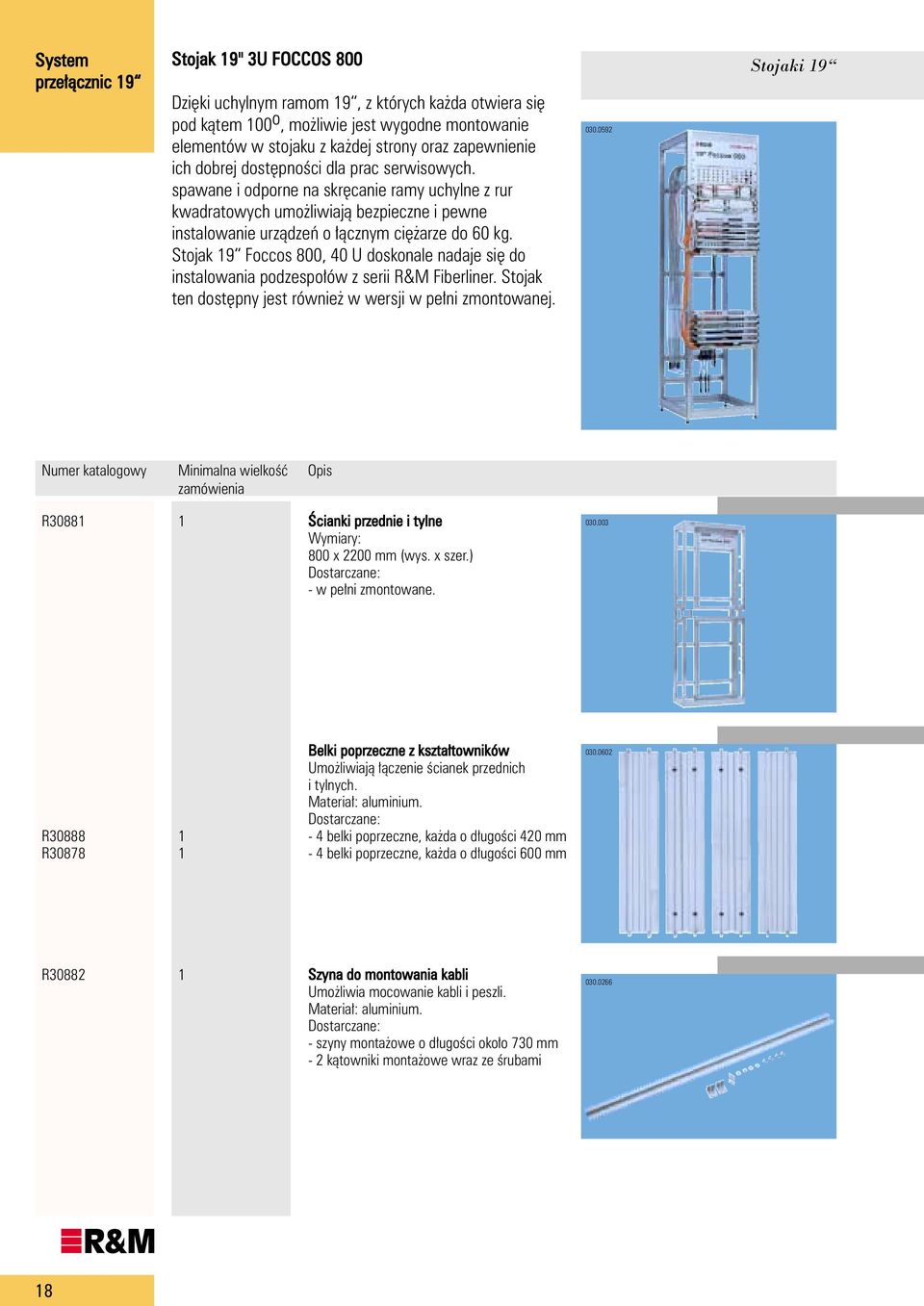

17 System Stojak 19" 3U FOCCOS 800 Dzi ki uchylnym ramom 19, z których ka da otwiera si pod kàtem 100 o, mo liwie jest wygodne montowanie elementów w stojaku z ka dej strony oraz zapewnienie ich dobrej dost pnoêci dla prac serwisowych. spawane i odporne na skr canie ramy uchylne z rur kwadratowych umo liwiajà bezpieczne i pewne instalowanie urzàdzeƒ o àcznym ci arze do 60 kg. Stojak 19 Foccos 800, 40 U doskonale nadaje si do instalowania podzespo ów z serii R&M Fiberliner. Stojak ten dost pny jest równie w wersji w pe ni zmontowanej Stojaki 19 Numer katalogowy Minimalna wielkoêç Opis R Âcianki przednie i tylne Wymiary: 800 x 2200 mm (wys. x szer.) Dostarczane: - w pe ni zmontowane R R Belki poprzeczne z kszta towników Umo liwiajà àczenie Êcianek przednich i tylnych. Materia : aluminium. Dostarczane: - 4 belki poprzeczne, ka da o d ugoêci 420 mm - 4 belki poprzeczne, ka da o d ugoêci 600 mm R Szyna do montowania kabli Umo liwia mocowanie kabli i peszli. Materia : aluminium. Dostarczane: - szyny monta owe o d ugoêci oko o 730 mm - 2 kàtowniki monta owe wraz ze Êrubami 18

18 Stojaki 19 Stojak 19" FOCCOS Stojak R&M 19" Foccos 900,46 U jest wyjàtkowo interesujàcà propozycjà, ze wzgl du na sposób w jaki porzàdkuje kable. W stojaku tym bowiem wyeliminowano koniecznoêç zapewnienia miejsc do przechowywania kabli krosowniczych w obszarze 19". Dzi ki temu mo na by o przeznaczyç wi cej miejsca na urzàdzenia 19". Modu zarzàdzania kablami sk ada si ze Êcianki krosowniczej, która mo e zostaç ca kowicie wysuni ta ze stojaka od jego przedniej strony. Zamontowanie kabla krosowniczego w stojaku mo liwe jest w ka dej chwili. Âcianka krosownicza sk ada si z 7-miu podwójnych obszarów do przechowywania kabla krosowniczego (pó -b ben). Ka dy z tych obszarów mo e pomieêciç do 110 m kabla Êwiat owodowego. System Dzi ki modu owi zarzàdzania kablem, mo liwe jest mocowanie kabli Êwiat owodowych bez koniecznoêci stosowania dodatkowych zacisków. Modu zarzàdzania kablami sk adajàcy si z przesuwanej Êcianki krosowniczej z podwójnym obszarem do przechowywania kabla krosowniczego Stojak 19 Foccos 800, 40 U dost pny jest w wersjach o g bokoêci 300 lub 600 mm. Przeznaczone do montowania pó ek UniRack lub SubRack. 19

19 System Stojaki 19 Numer katalogowy Minimalna wielkoêç Opis Stojak 19" Foccos 900, 46U Sk ada si z: - podstawowej ramy wykonanej z nieobrobionego aluminium - 4 szyn do monta u kabli - Êcianki na kable krosowe z 4-ma podwójnymi uchwytami do przechowywania kabli krosowych - 4 nó ek z regulacjà wysokoêci i kàtownikami monta owymi materia y monta owe. Dostarczane: w pe ni zmontowane R R Stojak 19" Foccos 900, 46 U, g b. 300 Wymiary: 900 x 2200 x 300 mm (wys. x szer. x g b.) Stojak 19" Foccos 900, 46 U, g b. 600 Wymiary: 900 x 2200 x 600 mm (wys. x szer. x g b.) R Szyna monta owa do kabli dla stojaka Foccos 900 Umo liwia mocowanie kabli i w y elastycznych. Materia : aluminium. Dostarczane: - 2 szyny monta owe o d ugoêci oko o 830 mm - 2 kàtowniki monta owe wraz ze Êrubami

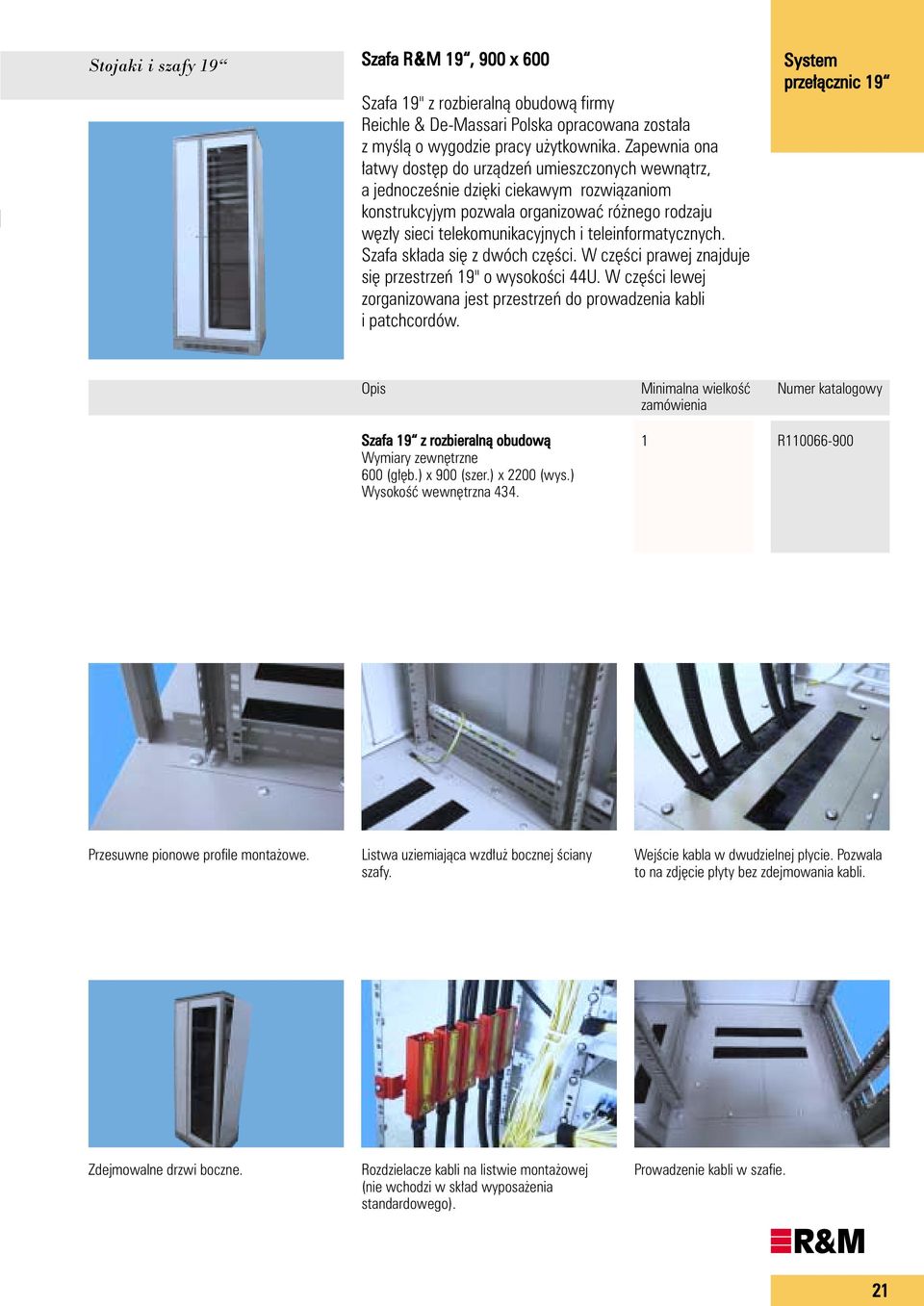

20 Stojaki i szafy 19 Szafa R&M 19, 900 x 600 Szafa 19" z rozbieralnà obudowà firmy Reichle & De-Massari Polska opracowana zosta a z myêlà o wygodzie pracy u ytkownika. Zapewnia ona atwy dost p do urzàdzeƒ umieszczonych wewnàtrz, a jednoczeênie dzi ki ciekawym rozwiàzaniom konstrukcyjym pozwala organizowaç ró nego rodzaju w z y sieci telekomunikacyjnych i teleinformatycznych. Szafa sk ada si z dwóch cz Êci. W cz Êci prawej znajduje si przestrzeƒ 19" o wysokoêci 44U. W cz Êci lewej zorganizowana jest przestrzeƒ do prowadzenia kabli i patchcordów. System Opis Minimalna wielkoêç Numer katalogowy Szafa 19 z rozbieralnà obudowà Wymiary zewn trzne 600 (g b.) x 900 (szer.) x 2200 (wys.) WysokoÊç wewn trzna R Przesuwne pionowe profile monta owe. Listwa uziemiajàca wzd u bocznej Êciany szafy. WejÊcie kabla w dwudzielnej p ycie. Pozwala to na zdj cie p yty bez zdejmowania kabli. Zdejmowalne drzwi boczne. Rozdzielacze kabli na listwie monta owej (nie wchodzi w sk ad wyposa enia standardowego). Prowadzenie kabli w szafie. 21

21 System Szafa R&M 19, 600 x 600 Szafa 19 z rozbieralnà obudowà firmy R&M Polska opracowana zosta a z myêlà o wygodzie pracy u ytkownika. Zapewnia ona atwy dost p do urzàdzeƒ umieszczonych wewnàtrz, a jednoczeênie dzi ki ciekawym rozwiàzaniom konstrukcyjnym pozwala organizowaç ró nego rodzaju w z y sieci telekomunikacyjnych i teleinformatycznych. WysokoÊç przestrzeni u ytkowej wynosi 434. Drzwi wykonane sà ze szk a hartowanego. Stojaki i szafy 19 Numer katalogowy Minimalna wielkoêç Opis R Szfa 19 z rozbieralnà obudowà Wymiary zewn trzne: 600 (g b.) x 600 (szer.) x 2200 (wys.) WysokoÊç wewn trzna 434. Rozbieralna obudowa. Wn trze szafy z kieszenià na dokumentacj. Przesuwne profile monta owe. 22

22 Tacki Tacka bia a KorzyÊci wynikajàce ze stosowania tacki bia ej: Mo liwoêç wykonania 12 lub 24 po àczeƒ spawanych na jednej tacce Mo liwoêç àczenia w grupy, z wykorzystaniem zawiasów i paska po àczeniowego Zapas pojedynczego w ókna Êwiat owodowego co najmniej 1,5 m Mocowanie pokrywy na zawiasach Promieƒ gi cia w ókien Êwiat owodowych > 35 mm System Opis Minimalna wielkoêç Numer katalogowy pl Tacka bia a Wymiary: 155 x 92 x 8 mm Materia : ABS, bia y Wyposa enie: 1 tacka bia a, 4 opaski samozaciskowe, 2 Êruby do mocowania tacki 1 R p Pokrywa do tacki Wymiary: 155 x 92 x 2 mm Materia : ABS, bia y Umo liwia zabezpieczenie zapasu w ókien Êwiat owodowych. Mocowanie na zawiasach. 1 R30278 Dodatki: Funkcja Opis potrzebnej cz Êci Numer cz Êci àczenie w grupy Zawias ma y, niebieski R30083-BL Mocowanie pokrywy Zawias du y, szary lub czerwony R30005-GU, R30005-RT Mocowanie pigtaili Dla przewodów Êwiat owodowych o Êrednicy od 0,9 do 11 mm R30203 Dla przewodów Êwiat owodowych o Êrednicy 2,1 mm R30204 Szybkie àczenie kaset w grupy Pasek spinajàcy R30247 Znakowanie tacek bia ych Paski do znakowania tacek R

23 System Modu uniwersalny KorzyÊci wynikajàce ze stosowania modu ów uniwersalnych: Mo liwoêç mocowania uchwytów dla pigtaili o Êrednicy kabli 3 mm Mo liwoêç wykonania 12 lub 24 po àczeƒ spawanych na jednej kasecie Âci te powierzchnie boczne zapewniajà utrzymanie minimalnego promienia gi cia kabli i / lub Êwiat owodów wchodzàcych do modu u Mo liwoêç àczenia w grupy z wykorzystaniem zawiasów Zapas pojedynczego w ókna Êwiat owodowego co najmniej 1,5 m Promieƒ gi cia w ókna Êwiat owodowego > 35 mm Mocowanie pokrywy za pomocà Êruby Tacki Numer katalogowy Minimalna wielkoêç Opis R Modu uniwersalny Wymiary: 190 x 92 x 8 mm Materia : Makrolon szary Wyposa enie: 1 modu uniwersalny, 1 Êruba mocujàca, 1 narz dzie do mocowania przewodów Êwiat owodowych, 2 opaski samozaciskowe R Pokrywa modu u uniwersalnego Wymiary: 190 x 92 x 3 mm Materia : Makrolon szary Umo liwia zabezpieczenie zapasu w ókien Êwiat owodowych. Mocowanie za pomocà Êruby do modu u uniwersalnego Dodatki: Funkcja Opis potrzebnej cz Êci Numer cz Êci àczenie w grupy Zawias ma y, niebieski R30083-BL Mocowanie pigtaili Dla przewodów Êwiat owodowych o Êrednicy od O 8 do 1 4 mm R Dla przewodów Êwiat owodowych o Êrednicy od 1,4 do 1,8 mm R Dla kabli o Êrednicy 2 mm R30066 Dla kabli o Êrednicy 2,7 mm R30162 Szybkie àczenie grup kaset Pasek spinajàcy R

24 Tacki Modu wielofunkcyjny KorzyÊci wynikajàce z zastosowania modu ów wielofunkcyjnych: Mo liwoêç mocowania uchwytów dla pigtaili o Êrednicy kabli 3 mm Mo liwoêç àczenia w grupy, z wykorzystaniem zawiasów Zapas pojedynczego w ókna Êwiat owodowego: co najmniej 1,5 m Pokrywa zatrzaskowa Promieƒ gi cia w ókna Êwiat owodowego > 40 mm System Opis Minimalna wielkoêç Numer katalogowy p Modu wielofunkcyjny Wymiary: 170 x 110 x 14,1 mm Materia : Poliw glan, szary Wyposa enie: 1 modu wielofunkcyjny, 1 Êruba mocujàca, 4 opaski samozaciskowe. 1 R p Pokrywa modu u wielofunkcyjnego dla przewodów Êwiat owodowych Wymiary: 170 x 110 x 2 mm Materia : Makrolon, przezroczysty Umo liwia zabezpieczenie zapasu w ókna Êwiat owodowego. Mocowanie zatrzaskowe. 1 R30068 Dodatki: Funkcja Opis potrzebnej cz Êci Numer cz Êci àczenie w grupy Zawias du y, szary lub czerwony R30005-GU, R30005-RT Mocowanie pigtaili Dla przewodów Êwiat owodowych o Êrednicy od 0,8 do 14 mm R Dla przewodów Êwiat owodowych o Êrednicy od 1,4 do 1,8 mm R Dla kabli o Êrednicy 2 mm R30066 Dla kabli o Êrednicy 2,7 mm R

25 System Zawiasy i paski Teile-Nr. Numer katalogowy VK-Einheit Minimalna wielkoêç Opis Beschreibung Bestellinformation R30083-BL 10 Zawias ma y, niebieski Do mocowania tacek bia ych i modu ów uniwersalnych w grupy. Wymiary: 12 x 13 x 5,5, mm Materia : plastik. Niebieski R30005-RT 10 R30005-GU 10 Zawias du y Do mocowania pokryw tacek bia ych i do àczenia modu ów uniwersalnych w grupy. Wymiary: 15 x 18 x 5 mm Materia : plastik. Czerwony. Szary R Pasek spinajàcy Do zamykania do 12 kaset po àczonych w grupy. Zapewnia szybki dost p do kaset splotowych. Wymiary: 100 x 8 x 5 mm Materia : plastik, bia y R Paski opisowe dla tacek bia ych Umo liwia opisywanie poszczególnych tacek. Wymiary: 75 x 7 x 5 mm Materia : plastik. Bia y

26 Magazynki i os ony System Bestellinformation Beschreibung Opis VK-Einheit Minimalna wielkoêç Teile-Nr. Numer katalogowy Magazynek na os ony termokurczliwe miejsc spawania w ókien Êwiat owodowych Umo liwia zamocowanie do 6 termokurczliwych os on po àczeƒ spawanych w ókien Êwiat owodowych. Wyposa enie: Magazynek typu Fujikura, Êruba mocujàca M3 i wkr t do plastiku. Wymiary: 27 x 37 x 5 mm Materia : polioksylometylen. Kolor: czarny. Termokurczliwa os ona spawów typ FP-3M Zabezpiecza miejsce po àczenia dwóch w ókien Êwiat owodowych. Koszulka termokurczliwa z wk adkà metalowà. Wymiary: Êrednica 3 mm, d ugoêç 35 mm Koszulka termokurczliwa z wk adkà metalowà. Wymiary: Êrednica 3 mm, d ugoêç 65 mm Koszulka termokurczliwa z wk adkà metalowà. 1 R R R

27 System Uchwyty pigtaili Teile-Nr. Numer katalogowy VK-Einheit Minimalna wielkoêç Opis Beschreibung Bestellinformation R Uchwyt pigtaili 0,9 mm Do indywidualnego zamocowania 12 pigtaili Êwiat owodowych o Êrednicy od 0,9 do 1,1 mm. Montowanie zaciskowe na tacce bia ej Wymiary: 30 x 6 x 7,5, bez narz dzia. Materia : Makrolon. Kolor: czerwony. R Uchwyt pigtaili 1,4 mm Do indywidualnego zamocowania 12 pigtaili Êwiat owodowych o Êrednicy od 0,8 do 1,4 mm. Montowanie zaciskowe na modu ach wielofunkcyjnych i uniwersalnych Wymiary: 48 x 10 x 8 mm Materia : Makrolon. Kolor: czerwony. R Uchwyt pigtaili 1,8 mm Do indywidualnego zamocowania 12 pigtaili Êwiat owodowych o Êrednicy od 1,4 do 1,8 mm. Montowanie zaciskowe na modu ach wielofunkcyjnych i uniwersalnych Wymiary: 48 x 10 x 8 mm Materia : Makrolon. Kolor: niebieski. Uchwyt pigtaili 2,0 mm Do indywidualnego zamocowania 12 pigtaili Êwiat owodowych o Êrednicy 2,0 mm. Montowanie zaciskowe na modu ach wielofunkcyjnych i uniwersalnych. R Wymiary: 54,6 x 10 x 9 mm Materia : Makrolon. Kolor: zielony. 28

28 Uchwyty pigtaili System Bestellinformation Beschreibung Opis VK-Einheit Minimalna wielkoêç Teile-Nr. Numer katalogowy Uchwyt pigtaili 2,1 mm Do indywidualnego zamocowania 6 pigtaili Êwiat owodowych o Êrednicy od 2,1 mm (od 1,9 do 2,1 mm). Montowanie zaciskowe na tacce bia ej. Wymiary: 25 x 8x7,5 Materia : Makrolon. Kolor: zielony. 10 R Uchwyt pigtaili 2,7 mm Do indywidualnego zamocowania 12 pigtaili Êwiat owodowych o Êrednicy 2,7 mm. Montowanie zaciskowe na modu ach wielofunkcyjnych. Wymiary: 62,9 x 10 x 10 mm Materia : Makrolon. Kolor: ó ty. 10 R Narz dzie do mocowania pigtaili Êwiat owodowych Do wciskania w szczeliny uchwytów pigtaili. Wymiary: 19 x 12 x 6 mm Materia : Novodur PM. Kolor: szary. 1 R Nalepki ostrzegawcze w j zyku polskim Wymiary: 84 x 26 x 0,2 Materia : plastik, samoprzylepne. Kolor: ó ty/czarny. 1 R

29 System P ytki i zaêlepki Teile-Nr. Numer katalogowy VK-Einheit Minimalna wielkoêç Opis Beschreibung Bestellinformation P ytki czo owe do Fiberlinera Materia : PC. R R R dla12sc/e dla 6 E2000 compact/sc compact - dla12fc/st R ZaÊlepka SC/E Do wyci ç SC/E2000 Wymiar: 13 x 9 mm R ZaÊlepka FC/ST Do wyci ç FC/ST Wymiar: Êrednica 8,0 do 9,5 mm. R Arkusz pasków opisowych do Fiberliner Zawiera 50 pasków. Arkusz: A4. Materia : papier perforowany

30 Index System Numer katalogowy Strona Numer katalogowy Strona R szafa R&M, 600 x R Szafa R&M, 900 x R Uchwyt mocujàcy rdzenia kabla Êwiat owodowego 12 R Przyrzàd do przeplatania tub kabla przez peszel typu R 14 R110085_3ZO Uchwyt mocujàcy 3ZO 15 R110085_C3 Uchwyt mocujàcy C3 16 R110085_C9 Uchwyt mocujàcy C9 15 R110085_C92 Uchwyt mocujàcy C92 15 R110085_Z02 Uchwyt mocujàcy Z02 15 R110085_Z3 Uchwyt mocujàcy Z3 16 R110085_Z5 Uchwyt mocujàcy Z5 16 R110085_ZO Uchwyt mocujàcy ZO 15 R Prowadnica tub do SubRacka 13 R Szuflada na zapas tub kabla wysuwana do przodu 12 R110088_19 Listwa monta owa, d ugoêç R110088_22 Listwa monta owa, d ugoêç R Peszel typur 14 R Peszel 11 R Pó ka monterska 12 R Rozdzielacz kabla tubowego 1 x R Prowadnica patchcordów 9 R Uchwyt do zamocowania kabla w racku 11 R P Uchwyt do zamocowania peszla w racku 11 R Prowadnica patchcordów 10 R Z àczka do peszla 11 R Nakr tka do z àczki 11 R Uchwyt mocujàcy tuby transportowe 11 R Tuba transportowa (bia a), Êrednica 5 mm 11 R Skrzynka zapasu dla 2 kabli, montowana obrotowo 14 R Uchwyt monta owy do zawieszenia skrzynki 14 R Drabinka kablowa, d udoêç 1 m 14 R24031_01 ZaÊlepka przednia 19, 1 U 13 R24031_02 ZaÊlepka przednia 19, 2U 13 R24031_03 ZaÊlepka przednia 19, 3U 13 R24031_04 ZaÊlepka przednia 19, 4U 13 R30004_20 ZaÊlepka SC/E R30005_GU Zawias du y, szary 23, 26 R30005_RT Zawias du y, czerwony 23, 26 R30013_14 Mocowaniepigtaili 0,8 do 1,4 mm 24 R30013_14 Mocowaniepigtailidlaprzewodów 0,8 do 1,4 mm 28 R30013_20 Mocowanie pigtaili 1,4 do 1,8 mm 24 R30013_20 Mocowanie pigtaili dla przewodów 1,4 do 1,8 mm 28 R30016_12 Modu uniwersalny 24 R30017 Pokrywa modu u uniwersalnego 24 R30021 Zestaw znaków ostrzegawczych 29 R30039_06 Magazynek typ Fujikura na po àczenia spawane w ókien 27 R30045_12 Modu FO Kompakt, niewyposa ony,12xfc/st 4 R30053_3 SubRack 19 3U 4 R30055_3_8 ZaÊlepka czo owa 19 3U/8DU 13 R30059_17 Zestaw monta owy kabla FO 14 R EasyRack 19 1 U, dla 24 adapterów ST/FC 7 R30066 Mocowanie pigtaili 2 mm 24 R30066 Mocowanie pigtaili dla przewodów 2 mm 28 R30067 Modu wielofunkcyjny 25 R30068 Pokrywa modu u wielofunkcyjnego 25 R30083_BL Zawias ma y, niebieski 23, 24, 26 R30084 Narz dzie do mocowania pigtaili Êwiat owodowych 29 R30087 Termokurczliwa os ona spawów, typ FP_3M, d. 65mm, Êred. 3 mm 27 R30087_35 Termokurczliwa os ona spawów, typ FP_3M, d. 35mm, Êred. 3 mm 27 R30099 Listwa do zamocowania kabla 14 R30114 PierÊcieƒ krosowy 13 R30125 Prawy element prowadzàcy do prowadnicy patchcordów 10 R30126 Lewy element prowadzàcy do prowadnicy patchcordów 10 R30162 Mocowanie pigtaili 2,7 mm 24 R30162 Mocowanie pigtaili dla przewodów2,7 mm 29 R30163 Szuflada 19 1U na zapas patchcordów 12 R UniRack 19 2U, dla 72 adapterów typu SC/E R AirRack 19 1U, dla 24 adapterów typu SC/E R Prowadnica patchcordów, szerokoêç 110 mrn 9 R Opaska prowadzana do patchcordów, 35 mm 9 R Opaska prowadzàca do patchcordów, 75 mm 9 R Uchwyt kabla ze Êrubà PG16 11 R30203 Mocowanie pigtaili 0,9 do 1,1 mm 23 R30203 Mocowanie pigtaili dla w ókien oêrednicy 0,9 do 1,1 mm 28 R30204 Mocowanie pigtaili 2,1 mm 23 R30204 Mocowanie pigtaili dla w ókien o Êrednicy 2,1 mm 29 R Uchwyt kabla 11 R30247 Pasek spinajàcy do szybiego àczenia kaset w grupy 23, 24, 26 R30254 Modu FO Kompakt, niewyposa ony, 12 x SC/E R30278 Pokrywa do tacki 23 R30279 Tacka bia a 23 R30315 Prowadnica patchcordów, szerokoêç 75 mm 9 R30318 UniRack 19 1U, dla adapterów typu FC/ST 5 R30334 Paski do znakowania tacek 23, 26 R30396 UniRack 19 1U, dla adapterów typu SCcompact/E2000compact 5 R30398 UniRack 19 1U, dla adapterów typu SC/E R30692 EasyRack 19 1U, dla 12 adapterów SCduplex 7 R30693 EasyRack 19 1U, dla 12 adapterów SCcompact 7 R30841 ZaÊlepka FC/ST 30 R30842 ZaÊlepka SCcompact/E2000compact 30 R30850 Modu Fiberliner 19, niewyposa ony z tackà na spawy, 12xFC/ST 4 R30851 Modu Fiberliner 19, niewyposa ony z tackà na spawy, 12 x SC/E R30853 Modu Fiberliner 19, niewyposa ony z tackà na spawy, 12 x SCcompact 4 R30854 Modu Fiberliner 19, niewyposa ony bez tacki na spawy, 12 x FC/ST 4 R30855 Modu Fiberliner 19, niewyposa ony bez tacki na spawy, 12 x SC/E R30856 Modu Fiberliner 19, niewyposa ony bez tacki na spawy, 12 x SCcompact 4 R30871 Arkusz pasków opisowych do Fiberliner 30 R30874 Âcianki przednie i boczne 24 U 18 R30875 Âcianki przednie i boczne 36 U 18 R30876 Âcianki przednie i boczne 46 U 18 R belki poprzeczne z kszta towników, ka da o d ugoêci 300 mm 18 R belki poprzeczne z kszta towników, ka da o d ugoêci 600 mm 18 R belki poprzeczne, ka da o d ugoêci 600 mm 20 R30880 Szyna do montowania kabli, 480 mm 18 R30881 Âcianki przednie i tylne 20 R30882 Szyna do montowania kabli, 730 mm 20 R belki poprzeczne, ka da o d ugoêci 420 mm 20 R30890 Stojak 19 Foccos 800, 40U, g bokoêç 300 mm 22 R30891 Stojak 19 Foccos 800, 40U, g bokoêç 600 mm 22 R30893 Szyna monta owa do kabli dla stojaka Foccos R Foccos 600, 40U 19 RP30054 Os ona z plexi 12 31
