1 WIRTUALNYDEKARZ INSTRUKCJA OBSŁUGI PROGRAMU Funkcja programu Program WIRTUALNYDEKARZ wspomaga pracę handlowców podczas negocjacji z klientem. Korzystając z gotowej bazy produktów pokryć dachowych można szybko i dokładnie wycenić dany projekt z uwzględnieniem : rodzaju pokrycia (np. blachodachówki, blachy trapezowe, panel dachowy na Rabek, płyty warstwowe) grubości termoizolacji rodzajów obróbki (np. gasior, rynna koszowa ) akcesoriów dodatkowych ( np. wkręty, rynny, membrany) Na podstawie wprowadzonych połaci dachowych i ich elementów (wg. rzeczywistych wymiarów, kąta nachylenia lub procentu spadku), oraz konkretnego wyrobu wybranego do pokrycia dachu, po wykonaniu optymalizacji otrzymujemy pełną informacje o sposobie wykonania pokrycia dachu. Otrzymany rysunek pokrycia połaci może być zmieniony w zakresie usunięcia lub podzielenia poszczególnych elementów. Po dodaniu rodzaju obróbki i dodatkowych akcesoriów mamy juz wszystkie informacje do przedstawienia klientowi gotowej oferty dla jego projektu. Logowanie do programu Aby zalogować się do systemu należy podać nazwę użytkownika i hasło. Nowo zainstalowana wersja programu pozwala się zalogować za pomocą: Nazwa użytkownika : ADMIN Hasło : admin Po zalogowaniu można ustawić inne dane dostępowe. Menu główne programu nowa oferta otwórz projekt zapisz ofertę podgląd wydruku export oferty do DOC export oferty do DOC export oferty do PDF zatwierdź ofertę odrzuć ofertę Zakładki programu Program podzielony jest na kilka zakłądek - części Informacje ogólne Pokrycie Dane wejściowe Rysunek połaci Wyniki optymalizacji Oferta Ustawienia lokalne do wprowadzenia Cennik - do zaimportowania lub ręcznego wpisania Dane na wydruku - Dane sprzedawcy/ autora oferty. Należy wprowadzić dane właściwego oddziału. 1

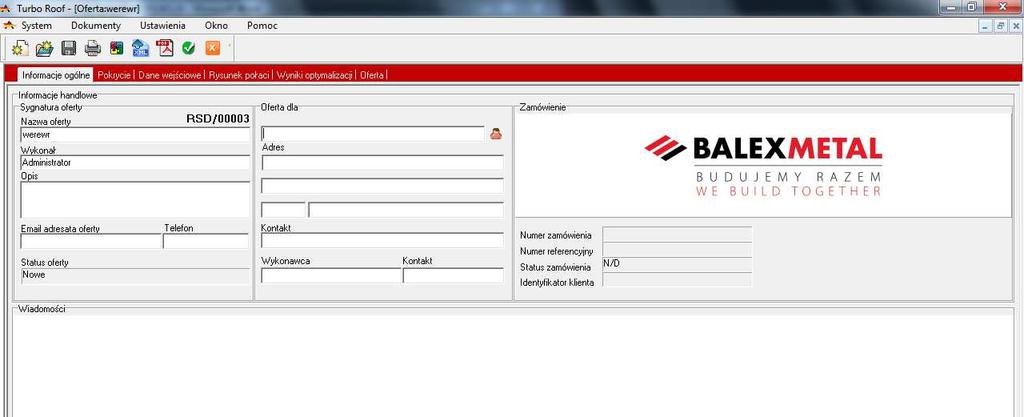

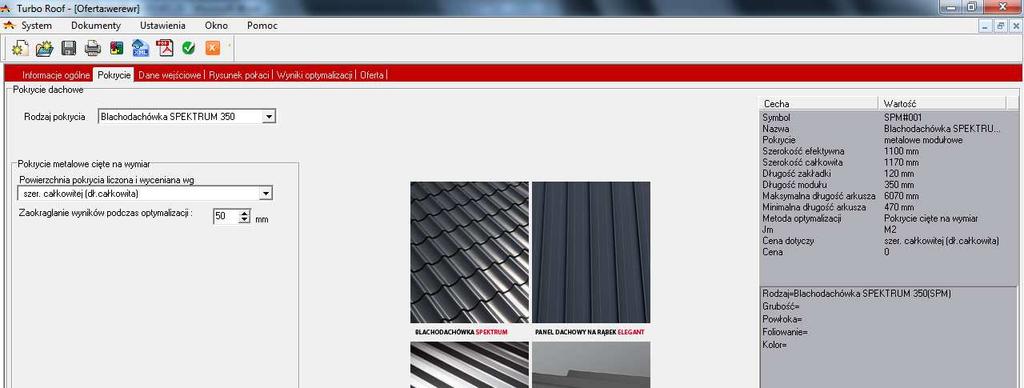

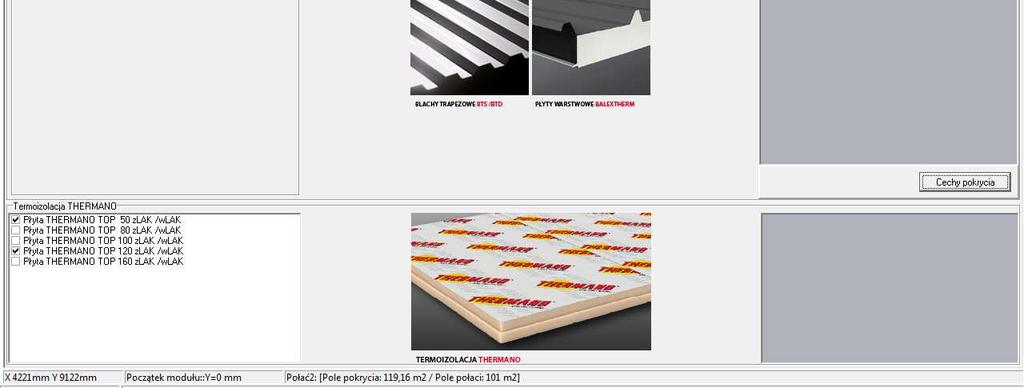

2 Zakładka Informacje ogólne Na tej zakładce wprowadzamy dane podstawowe o ofercie, na podstawie których będziemy ją później identyfikować. Okno Otwórz ofertę Służy odnalezieniu w bazie danych i otwarcie zarejestrowanego projektu/oferty. Menu funkcyjne utworzenie kopii oferty zeskanowanie notatek i załączenie ich w kontekście wybranej oferty import oferty z pliku XML eksport oferty do pliku XML przenosi ofertę do sekcji Potwierdzone przenosi ofertę do sekcji Odrzucone przenosi ofertę do sekcji Nowe Zakładka Pokrycie Zakładka Dane wejściowe Na tej zakładce wprowadzamy dane o projekcie dachu. Okno podzielone jest na cztery podstawowe elementy które umożliwiają zarejestrowanie i dokładne opisanie każdej połaci dachu dla którego będzie wystawiona oferta. Definiujemy podstawowe informacje o pokryciu zastosowanym podczas optymalizacji. Rodzaj pokrycia Cechy (grubość, powłoka, kolor itp) Powierzchnia pokrycia liczona i wycenia wg (długości/szerokości efektywnej lub całkowitej) Zaokrąglanie wyników podczas optymalizacji - zakres Wybór dostępnych długości do optymalizacji -dla pokryć modułowych Wybór termoizolacji THERMANO Dane wejściowe - Dach Wprowadzamy dane o połaci, lukarnach połaci, obróbkach dostępnych w ramach krawędzi Rejestracja/Edycja połaci Rejestracja lukarn połaci Rejestracja obróbek połaci Podgląd połaci Dane wejściowe - Wymiary Określamy położenie punktów współrzędnych połaci lub długość poszczególnych krawędzi, czyli tworzymy rysunek połaci Używając przycisków umieszczonych z lewej i prawej strony nazwy połaci lub elementu możemy wybrać interesującą nas połać i przystąpić do wprowadzania jej współrzędnych. Rejestracja\Edycja rysunku połaci została ona podzielona na dwie części : Rejestracja punktów elementów połaci - wprowadzamy połać/ lukarnę lub zmieniamy współrzędne punktów Edycja połaci wg długości krawędzi - możemy zmienić długość poszczególnych krawędzi zgodnie z naszymi wymaganiami 2

3 Rejestracja punktów elementu połaci (współrzędne) Okno rejestracji punktów zostało podzielone na dwie części : Wybór połaci lub elementu i Rejestracja\Edycja punktów Podgląd rysunku połaci Podczas rejestracji punktów elementów połaci określamy dla każdej lukarny współrzędne konturu. dopisanie punktu - Wpisujemy współrzędne X i Y (mm) w polach poniżej listy wprowadzonych punktów i naciskamy przycisk lub <ENTER >. Tak podajemy wszystkie punkty wyznaczające element połaci. Powyżej listy punktów (mm) program rysuje element połaci. Współrzędne podawane są względem punktu 0,0, chyba, że zaznaczona jest opcja Współrzędne wg. ostatniego punktu edycja punktu poprawiamy wartości na nowe i naciskamy ten przycisk lub klawisz <F4> usuniecie punktu - klikamy myszką na punkt - zostanie podświetlony naciskamy ten przycisk lub klawisz <DELETE> do góry - przesuwa bieżący punkt o jedną pozycję do góry, czyli zmienia kolejność łączenia punktów na rysunku na dół - przesuwa bieżący punkt o jedną pozycję w dół, czyli zmienia kolejność łączenia punktów na rysunku rysunek odręczny - rysowanie połaci za pomocą myszki poszukiwanie punktu - pozwala znaleźć punkt jeśli długości obu krawędzi należących do tego punktu są znane. współrzędne wg. ostatniego punktu - tryb wprowadzania współrzędnych względem ostatniego punktu Edycja połaci wg długości krawędzi Po wybraniu z listy krawędzi, dla której będziemy chcieli zmieniać długość zostanie ona zaznaczona na podglądzie rysunku na czerwono. Pod listą długości znajduje się pole z długością oraz przyciski służące do ustalenia kierunku wydłużenia krawędzi (strzałka, X, Y). Jeżeli są wciśnięte oba, to krawędź zostanie wydłużona proporcjonalnie w obie strony. Jeżeli jest wciśnięty tylko jeden z tych przycisków to krawędź zostanie wydłużona w kierunku wciśniętego przycisku. Zarówno wybrana krawędź jak i punkt/punkty dla którego ma nastąpić wydłużenie lub skrócenie krawędzi są oznaczone na rysunku połaci. Jeżeli chcemy wprowadzi nową długość to wpisujemy ją w polu znajdującym się poniżej listy krawędzi i naciskamy klawisz <ENTER> lub <F4> lub. Repozytorium figur Repozytorium figur ułatwia edycję połaci. Mamy dwa rodzaje repozytorium : Typowe połacie - zawiera bazę kilkunastu typowych połaci (figur geometrycznych), które dodaje do oferty się poprzez podanie charakterystycznych wielkości Połacie użytkownika - zestaw dowolnej ilości połaci, połacie te mogą być dodawane i usuwane przez użytkownika. Tworząc ofertę po raz pierwszy kopiujemy wybrane połacie do repozytorium. Przy kolejnych ofertach można je wykorzystać, wklejając do oferty. kopiowanie wybranej połaci do repozytorium wstawianie z repozytorium Lukarny Jeżeli chcemy dodatkowo wprowadzi do konturu głównego połaci lukarnę, wtedy dopisujemy nowy element dla którego współrzędne punktów określają położenie lukarny w obrębie połaci. dodaj element usuń element kopiowanie wybranej lukarny wstawianie z repozytorium Menu podręczne (ukryte pod prawym przyciskiem myszki) 3

4 Rejestracja obróbki połaci Rejestracja obróbki połaci odbywa się w kontekście wybranej aktualnie krawędzi połaci widocznej na podglądzie połaci. Krawędź, dla której możemy aktualnie określić poszczególne obróbki zaznaczona jest na czerwono. Jeżeli chcemy zmienić krawędź połaci do przypisania obróbki używamy do tego przycisków na panelu dolnym (strzałka prawo/ lewo) lub dostępnych w części ekranu pokazującej podgląd rysunku połaci. Po wybraniu rodzaju obróbki dla wybranej krawędzi program wstawi mnożnik na krawędzi np. x1, x2 oraz w nawiasie ilość wyliczonych obróbek dla tej połaci. Mnożnik określa ile razy ma być dla tej krawędzi liczona obróbka. Po naciśnięciu prawego klawisza myszki, rozwinie się menu podręczne : Menu podręczne (prawy przycisk myszki) Podgląd połaci Podczas rejestrowania punktów danej połaci system rysuje połać. Na rysunku połaci jedna z krawędzi jest zawsze zaznaczona na czerwono. 0 Funkcje pomocnicze: wybranie poprzedniej krawędzi wybranie następnej krawędzi wymiarowanie techniczne rysunku Zwiększ wielokrotność obróbki na krawędzi - opcja zwiększa mnożnik o jeden Zmniejsz wielokrotność obróbki na krawędzi - opcja zmniejsza mnożnik o jeden Zwiększ ilość sztuk obróbek dla połaci Zmniejsz ilość sztuk obróbek dla połaci Rejestracja/Edycja połaci Podczas rejestracji nowej połaci podajemy kierunek montażu połaci, ilość takich samych połaci na dachu, sposób wprowadzania, unikalna nazwę połaci oraz wybieramy jeden z trzech sposób wprowadzenia wymiarów połaci : wg. połaci wg. kąta nachylenia wg. procentu spadku Opis przycisków dopisanie nowej połaci usuniecie połaci edycja parametrów i nazwy połaci optymalizacja wybranej połaci (F5) optymalizacja wszystkich połaci (F6) kopiuje aktualna połać i tworzy na jej podstawie nowa połać 100% powiększenie podglądu połaci pomniejszenie podglądu połaci powiększenie podglądu połaci wydruk podglądu połaci obrót połaci o 90 0 odbicie połaci względem osi X odbicie połaci względem osi Y Przesunięcie zaznaczonej figury w lewo względem punktu 0,0 Przesunięcie zaznaczonej figury w górę względem punktu 0,0 Przesunięcie zaznaczonej figury w prawo względem punktu 0,0 Przesunięcie zaznaczonej figury w dół względem punktu 0,0 pokazuje na rysunku numery punktów kopiuje polać do repozytorium wklej połać z repozytorium 4

5 Optymalizacja połaci Do wykonania operacji optymalizacji używane są przyciski optymalizacja wybranej połaci (F5) optymalizacja wszystkich połaci (F6) UWAGA!!! Optymalizacja połaci usuwana jest jeżeli : Zmieniamy rodzaj pokrycia i jego parametry są inne Zmieniamy długości dostępne do optymalizacji (w przypadku pokryć nie ciętych na wymiar) Zmieniamy wymiary połaci, dodajemy lukarny, zmieniamy stopień lub procent spadku połaci Zmieniamy długość zakładki Zakładka Rysunek połaci Na tej zakładce program pokazuje rysunek montażowy wybranej połaci. Jeśli na rysunku montażowym brak arkuszy to połać nie została zoptymalizowana. Opis przycisków dla paska narzędzi przywrócenie rozmiarów rysunku do 100 % powiększenie rysunku zmniejszenie rysunku wstawienie opisów, czyli wymiarów modułów na rysunku wstawienie ilości modułów na rysunku wypełnienie modułów kolorem ustawienie krawędzi startowej modułu ustawienie linii podziału na rysunku uruchamia optymalizacje wybranej połaci uruchamia narzędzie do zmian długości arkuszy za pomocą myszki cofnij uruchamia inspektor właściwości Edycja rysunku Przygotowany rysunek montażowy może być edytowany przez użytkownika w zakresie : arkusz może zostać usunięty, zamieniony itd. arkusz może zostać podzielony na dwie części arkusz może zostać pomniejszony / powiększony, dla blach trapezowych można zmienić długość zakładki dla wybranej połaci Dzięki temu jest możliwość dostosowania arkuszy pod szczególne potrzeby klienta (np. dostosowanie długości arkuszy przy kominie). Zaznaczenie więcej niż 1 arkusza - przytrzymać klawisz Shift i za pomocą lewego klawisza myszki wskazać arkusze do wybrania. Wszelkie operacje dostępne pod prawym klawiszem myszki będę odnosić się do wszystkich wybranych arkuszy. Aby zmodyfikować arkusz, należy zaznaczyć go myszką - wybrany arkusz podświetlony zostanie czerwonym kolorem. Następnie należy prawym przyciskiem myszki rozwinąć podręczne menu wybrać odpowiednie polecenie lub skorzystać z klawiszy funkcyjnych podanych w menu podręcznym. Funkcje specjalne z menu podręcznego Tylko dla pokrycia składanego z wybranych długości: Zamień arkusz Shift + F4 zmienia wybrany arkusz na arkusz o innej długości Dodaj arkusz Shift + Insert- Funkcja ta pozwala dodać arkusz wybranej długości Pozostałe: Właściwości - uruchamia inspektor właściwości Usuń arkusz - Usuwa zaznaczony arkusz(e) Przesuń w dół - Przesuwa arkusz w dół (ctrl+dół) Przesuń w górę - Przesuwa arkusz w górę (ctrl+góra) Przesuń w lewo - Przesuwa arkusz w lewo (ctrl+lewo) Przesuń w prawo - Przesuwa arkusz w prawo (ctrl+ prawo) Powiększ o moduł - (shift+dół) Pomniejsz o moduł (shift+góra) Powiększ do modułu - Powiększa arkusz do początku modułu (ctrl+shift+góra) Pomniejsz do modułu - Pomniejsza arkusz do początku modułu (ctrl+shift+dół) Podziel arkusz - Dzieli arkusz na 2 części Cofnij - Opcja cofa ostatnia operacje edycyjna użytkownika na rysunku montażowym Przesuń skrawek na inna polać - Przekłada skrawek na inna połać Cofnij podział na skrawki - Cofa optymalizacje skrawków Tnij arkusz po krawędzi połaci - Uruchamia optymalizacje skrawków na wybranym arkuszu Obróć o 180st - Obraca skrawek o (opcja dostępna tylko dla pokryć niemodułowych) 5

6 Opis funkcji znajdujących się poniżej rysunku Zmiana bieżącej połaci Przesunięcie pokrycia na połaci w lewo / w prawo w mm Kierunek montażu - układanie pokrycia od lewej strony połaci lub od prawej Pojawi się okno z wpisaną pozycją Y połaci, która została wybrana. Można zmienić wskazaną pozycję (sprecyzować wymiar). Rozwijając listę combo, program podpowiada pozycje Y charakterystycznych punktów połaci. Nacisnąć przycisk <OK> UWAGA! Aby wykasować linię startową należy ustawić ją na 0. Aktualna krawędź startowa (pozycja startowa) jest wyświetlana na białym tle w prawym dolnym rogu zakładki "Rysunek Połaci" Inspektor właściwości Opcja Inspektor właściwości to uzupełnienie funkcjonalności operacji na zaznaczonych arkuszach na zakładce rysunek montażowy. Inspektor może być uruchamiany w 2 trybach : Sposób układania - w jaki sposób ma być rozpatrywana sytuacja gdy najdłuższa blacha nie pokryje całej długości połaci, Od najdłuższych - począwszy od dołu układana jest najdłuższa blacha, ostatnia blacha dopasowana długością Arkusze proporcjonalne - długości blach proporcjonalne Krawędź startowa Opcja "krawędź startowapozwala określić pozycje Y połaci, która ma wyznaczać rozpoczęcie modułu (np. tak aby pod lukarną znajdował się początek modułu). Nie należy mylić tej opcji z wyznaczaniem pozycji, rozpoczynającej krycie. Tu mamy do czynienia z dowolną pozycja Y połaci, która wymusza w tym miejscu początek modułu. Aby ustalić krawędź startową należy : Dla wybranej połaci na rysunku montażowym połaci wybrać z panelu opcji po lewej stronie ekranu ikonę symbolizującą krawędź startową Poruszając wskaźnik myszki w górę lub w dół wskazać początek modułu Nacisnąć lewy klawisz myszki Właściwości arkuszy Edytor pozwala w tym trybie zmienić długości zaznaczonych arkuszy (pole Długość) lub wydłużyć, skrócić arkusze (pole +/- długość) 6

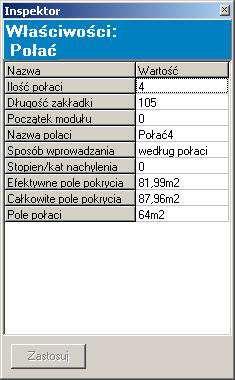

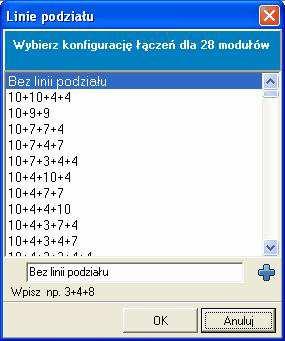

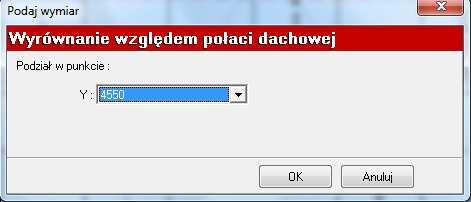

7 Właściwości połaci Konfiguracja łączeń Opcja "Konfiguracja łączeń" dostępna jest tylko dla pokryć występujących w gotowych wymiarach oraz blach modułowych (blachodachówek). Opcja ta służy do optymalizacji połaci z zadaną konfiguracją łączeń. W tym trybie użytkownik może zmienić : Ilość połaci kopii połaci (pole Ilość połaci) Długość zakładki (tylko niemodułowe pokrycia) (pole Długość zakładki) Początek modułu (pole Początek modułu) Linia podziału Opcja "Linia podziału" dostępna jest tylko dla pokryć ciętych na wymiar. Opcja służy do dzielenia arkuszy na połaci w jednej linii lub wyznaczeniu zakresu, w którym ma wystąpić łączenie z przesunięciem Aby podzielić arkusze w jednej linii na połaci należy : Dla wybranej połaci na rysunku montażowym połaci ikonę podział połaci Wskaźnikiem myszki wskazać pozycje Y podziału Nacisnąć lewy klawisz myszki Pojawi się okno z wpisana pozycja Y połaci, która została wybrana. Można zmienić wskazaną pozycje. Rozwijając listę combo, program podpowiada pozycje Y kolejnych modułów, w których możliwe jest wykonanie ciecia. Nacisnać przycisk OK Uwaga: Podczas wyboru linii podziału na ekranie pojawiają się 3 równolegle, poziome linie. Linia w środku jest ciągła - wyznacza właściwy punkt w którym dokonywane będzie ciecie. Linie kreskowane wyznaczają granice zmiany łączeń. Łączenia arkuszy, które znajdować się będą w tej przestrzeni zostaną przesunięte do wspólnej linii podziału. Użytkownik może samodzielnie wybrać długości blach oraz ich kolejność. Aby wybrać konfiguracje łączeń blach należy : Dla wybranej połaci na rysunku montażowym wybrać z panela parametrów na dole ekranu przycisk "Konfiguracja łączeń" Na ekranie pojawi się okno z lista dostępnych konfiguracji. Program rozpisze możliwości wyboru w postaci wzoru typu Taki zapis oznacza, ze połać zostanie podzielona począwszy od dołu za pomocą blach o długości : 10 modułów + 7 modułów + 4 moduły + 2 moduły (na samej górze) Jeśli w połaci występują skosy i pokrycie blacha o predefiniowanym przez użytkownika wymiarze powodowałoby straty materiału (blacha wystawałaby znacznie od krawędzi połaci), program zoptymalizuje ten fragment długości danego pasa połaci i dobierze optymalne długości blach. Podczas wyświetlenia dostępnych konfiguracji program rozpisuje wszelkie możliwe konfiguracje. W skrajnych przypadkach (przy dużych połaciach oraz przy zróżnicowanej liczbie dostępnych długości) program nie jest w stanie rozpisać wszystkich możliwych przypadków, ponieważ ich liczba liczona jest w milionach. (proces rozpisywania trwa max. 3 sek). W takiej sytuacji jeśli na liście nie można znaleźć konkretnego rozwiązania użytkownik może z klawiatury wpisać zadana konfiguracje łączeń np w polu edycyjnym poniżej listy i wybrać ikonę z symbolem. 7

8 Zakładka Wyniki optymalizacji Prezentacja zestawienia długości arkuszy po optymalizacji. Na tej zakładce mamy możliwość pogrupowania długości arkuszy. Uwaga: Dane na zakładce Wynik optymalizacji nie podlegają edycji. Grupowanie długości Na zakładce Wyniki optymalizacji określamy metodę oraz zakres grupowania długości arkuszy. Opcja ta pozwala zmniejszyć liczbę rożnych długości arkuszy do wprowadzenia do maszyny, Dostępne są 4 metody grupowania: Zbijanie długości w otoczeniu - Po podaniu określonej liczby w milimetrach system wybiera najdłuższy arkusz w tym otoczeniu i ustala taką długość dla pozostałych arkuszy w tym otoczeniu. W rezultacie np. mając 4 długości zbijając w otoczeniu 100mm: 1230x1 ; 1300x1; 1310x1; 1250x1; Program ustali następujące długości: 1310x4 Długości do pełnego modułu - ustala długości arkuszy na pełnomodułowe Wymiary rzeczywiste - bez zakrąglania Optymalne zbijanie długości - Patrz metoda 1 z tą różnicą, że arkusz nie zawsze jest zbijany do najdłuższego arkusza w otoczeniu, Zakładka Oferta Zakładka Oferta służy do określania cen, rabatów dla składników oferty dodawania akcesoriów do oferty Wprowadzenie ceny lub rabatu Jeżeli chcemy wprowadzi inną cenę niż w cenniku lub dodać rabat na pokrycie ustawiamy się na danym pokryciu dachowym, obróbce lub akcesorium i naciskamy klawisz <F4> lub przycisk lub klikamy dwukrotnie lewym przyciskiem myszki i wprowadzamy cenę lub rabat i zatwierdzamy <OK> Przed zatwierdzeniem zmian przyciskiem <OK> możemy przeliczyć wartość pozycji za pomocą przycisku <Oblicz>. Opis przycisków : dodanie nowego akcesorium do oferty < dwukrotne klikniecie klawiszem myszki na pozycji> edycja pozycji (cena, rabat, ilość norma) usuniecie akcesorium z pozycji* przepisuje aktualne ceny ze słownika pokryć/akcesoriów do oferty *(aby usunąć obróbkę z oferty należy usunąć ja z krawędzi połaci) Wydruk oferty Na wydruku umieszczone szczegółowe zestawienia materiałów niezbędnych do pokrycia, w zakresie do wyboru: Oferta - podstawowy wydruk dla klienta Oferta w podziale na połacie - oferta tylko na pokrycie podzielona na połacie Specyfikacja długości arkuszy - wykaz długości arkuszy Specyfikacja długości arkuszy w podziale na połacie - wykaz długości arkuszy w podziale na połacie Rysunki montażowe pokrycia - rysunki montażowe połaci, po 2 połacie na stronie Wysyłanie zapytania ofertowego Za pomocą funkcji Istnieje możliwość wysłania zapytania ofertowego do najbliższego oddziału Balex Metal. Jeśli na liście akcesoriów brakuje jakiejś pozycji, możemy ją dopisać z menu Ustawienia/Akcesoria 8

9 Klawisze funkcyjne Podstawowe klawisze funkcyjne używane w programie : F1 - Wywołanie pomocy Insert - Dopisanie nowego rekordu F4 - Edycja rekordu Delete - Skasowanie rekordu Home - Przejście do pierwszego kolumny tabeli End - Przejście do ostatniej kolumny tabeli Ctr-Home - Przejście do pierwszego rekordu Ctrl-End - Przejście do ostatniego rekordu F5 - Odświeżenie zawartości tabeli lub optymalizacja wybranej połaci Dodatkowo na rysunku montażowym dostępne są klawisze Shift+Góra - Powiększenie arkusza blachy o moduł (C) Shift+Dół - Pomniejszenie arkusza blachy o moduł (C) Shift+Ctrl+Góra - Wyrównanie przyciętej blachy do pełnego modułu w górę (C) Shift+Ctrl+Dół - Wyrównanie przyciętej blachy do pełnego modułu w dół (C) Ctrl+Ins - Podział zaznaczonego arkusza (C) Ctrl+Góra - Przesunięcie arkusza o moduł w górę (C,G) Ctrl+Dół - Przesunięcie arkusza o moduł w dół (C,G) Ctrl+Lewo - Przesunięcie arkusza o szerokość w lewo (C,G) Ctrl+Prawo - Przesunięcie arkusza o szerokość w prawo (C,G) Ctrl+Del - Skasowanie zaznaczonego arkusza blachy (C,G) Shift+Ins - Dodanie nowego arkusza w pozycji myszki (G) Shift+F4 - Zamiana wybranego arkusza (G) Alt+Bksp - Cofa ostatni ruch użytkownika * Objaśnienie oznaczeń G - opcja dostępna dla pokryć występujących tylko w gotowych wymiarach C - opcja dostępna dla pokryć ciętych na wymiar 9
