1 INTERNETOWY SYSTEM OPTYMALIZACJI DACHÓW ISOD Instrukcja obsługi PRUSZYŃSKI SP. Z O.O

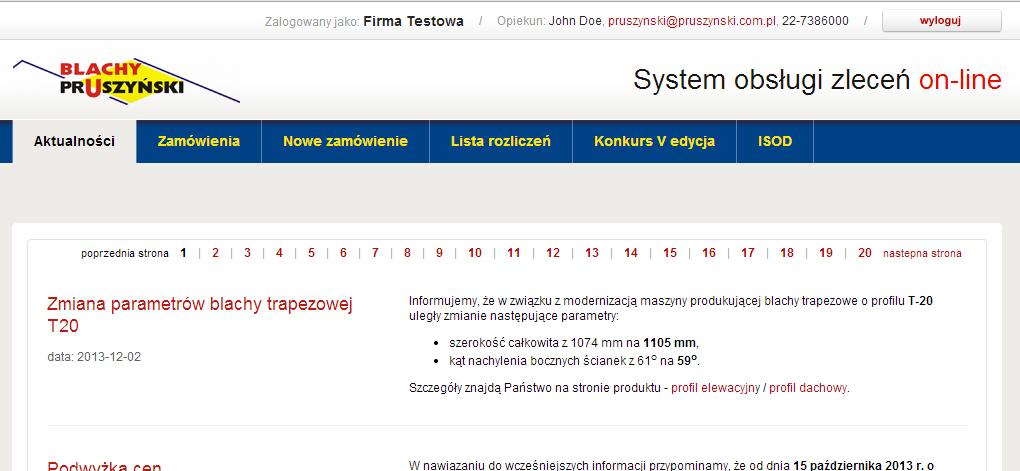

2 ISOD - optymalizacja połaci dachowych SPIS TREŚCI logowanie do ISOD 3 nowa optymalizacja 5 nowa optymalizacja - opis podstawowych funkcji 6 nowa optymalizacja - dane wejściowe 7 rysowanie połaci 8 rysowanie połaci - dodawanie lukarn 20 optymalizacja 25 optymalizacja - opis narzędzi 28 wyniki optymalizacji 30 oferta 31 oferta - asortyment dodatkowy 32 oferta - generowanie pdf 33 wydruki 34 zapis danych 36 Po wybraniu z menu zamówień on-line ikony ISOD przechodzimy bezpośrednio do aplikacji. Przejdziemy do okna z poziomu którego możemy rozpocząć prace. export oferty do zamówień on-line

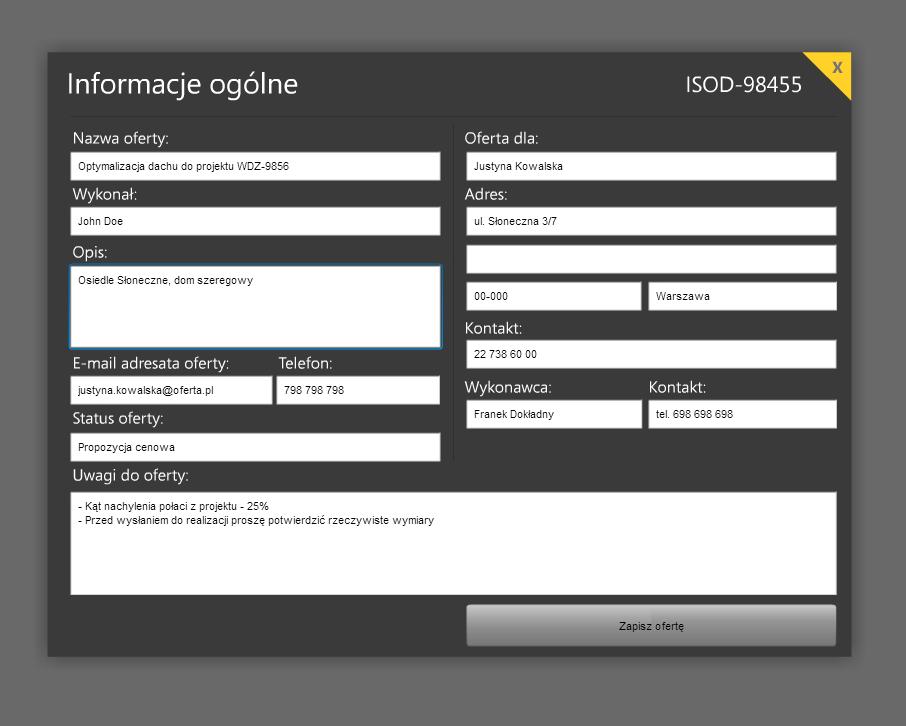

3 Wypełnij pole formularza w oknie nazwa oferty wpisz własny nr oferty lub nazwę system będzie posługiwał się wartością tego okna podczas zapisywania wyników optymalizacji. W każdym momencie możesz powrócić do tego okna, aby dokonać niezbędnych korekt. NOWA OFERTA - jeżeli chcemy rozpocząć nową optymalizację OTWÓRZ OFERTĘ - otwórz optymalizację zapisaną wcześniej ZAMKNIJ - zamknij aplikację ISOD i przejdź do zamówień on-line 4 5

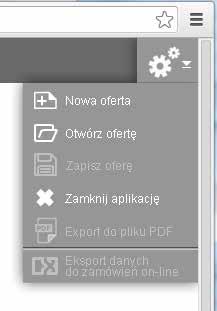

4 Kolejność w menu została dobrana zgodnie z kolejnymi etapami procesu optymalizacji. POKRYCIE prace rozpoczynamy od wyboru asortymentu (blachodachówki, blachy trapezowe, panele na rąbek itd.) DANE WEJŚCIOWE - rysujemy dach, poszczególne połacie do których nastąpi dobór arkuszy (ustalamy wszystkie paramenty dotyczące np. kształtu poszczególnych połaci, kąta ich nachylenia idt.) RYSUNEK POŁACI PO OPTYMALIZACJI - wykonujemy optymalizacje z możliwością ingerencji w jej wyniki skracamy, wydłużamy arkusze, przesuwamy je w lewo bądź prawo według uznania. WYNIKI OPTYMALIZACJI otrzymujemy listę długości i ilości potrzebnych arkuszy na pokrycie naszego dachu. OFERTA podsumowanie ilości wynikających z optymalizacji wraz z cenami, oraz możliwością dodania dodatkowego asortymentu np. potrzebnych akcesorii. NOWA OFERTA wybierając na tym etapie prac tą opcję utracisz efekty dotychczasowych prac. Użyj zapisz, aby zachować lub nowa oferta, aby zacząć pracę od początku. OTWÓRZ OFERTĘ umożliwia powrót do wcześniej zapisanej oferty. Użyj zapisz, aby zachować lub otwórz ofertę, aby zacząć pracę zapisanymi wcześniej danymi. W przypadku zapisania oferty lokalnie na dysku Twojego komputera odszukaj interesujący cię plik. W przypadku zapisania oferty na serwerze wpisz kod otrzymany mailem. ZAPISZ OFERTĘ masz możliwość zapisania dotychczasowych efektów swojej pracy. Prace możesz zapisać lokalnie na swoim dysku komputera lub na serwerze. W przypadku zapisania danych na serwerze otrzymasz maila potwierdzającego z nr. kodu, który będzie potrzebny w przydechu chęci powrotu do zapisanych danych. ZAMKNIJ APLIKACJĘ wybierając tę opcję pamiętaj, aby zapisać efekty dotychczasowej pracy. Export do pliku PDF po zrobieniu optymalizacji istniej możliwość wygenerowania pliku pdf, który możemy wydrukować lub przesłać mailem. Plik może zawierać kilka pozycji w zależności od Twojego wyboru (ofertę, ofertę z podziałem na połacie, specyfikację długości arkuszy, specyfikację długości arkuszy z podziałem na połacie, specyfikację obróbek i akcesorii, rysunki montażowe pokrycia.) Export danych do zamówień on-line efekty pracy przeniesione są w formie zamówienia w zakładce nowe zamówienie. Wybieramy za pomocą drzewa z asortymentem rodzaj pokrycia dla którego przygotowana będzie optymalizacja połaci. Asortyment pokryć dachowych i elewacyjnych jest tożsamy, z tym który dostępny jest w zamówieniach on-line. Po dokonaniu wyboru interesującego nas produktu uzyskamy listę parametrów według których ISOD dokona optymalizacji wprowadzonych połaci. Dodatkowo możemy uwzględnić takie parametry jak: Folia - zabezpieczenie arkuszy folia ochronną Antykondensat naklejenie od spodu włókniny absorbującej wilgoć w pomieszczeniach W każdym momencie istniej możliwość zmiany wybranego wcześniej pokrycia. 6 7

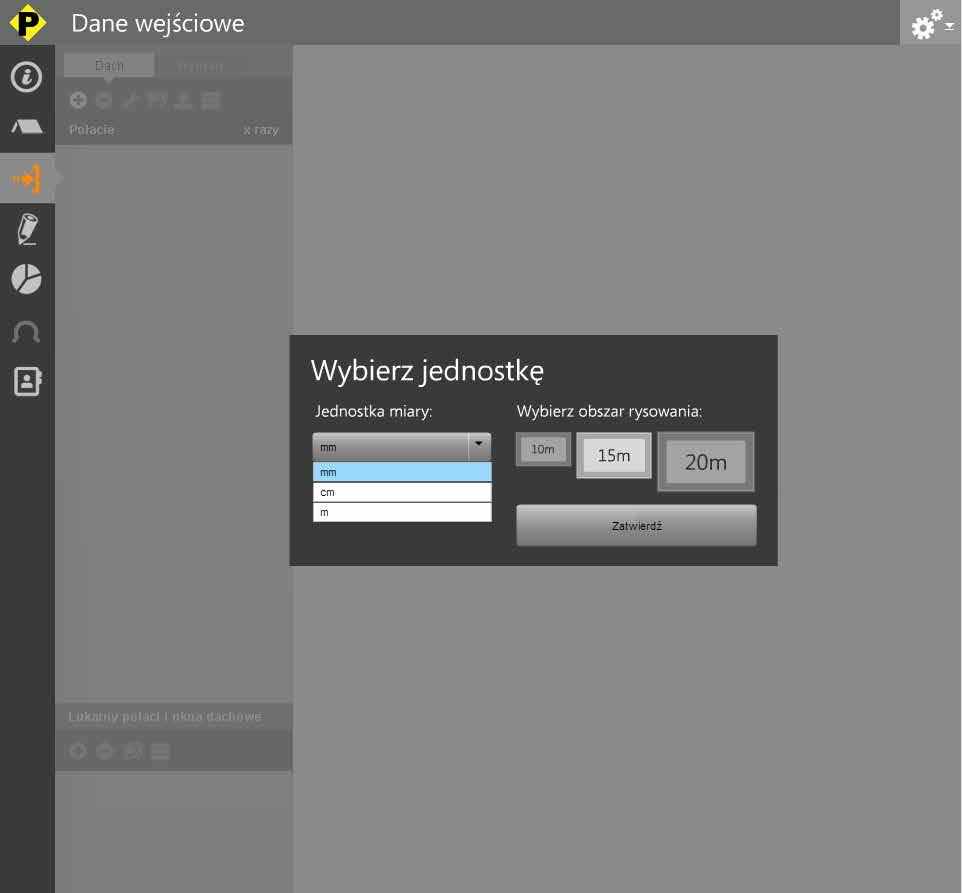

5 Wybierz jednostkę - wybieramy jednostkę w której należy wprowadzać wymiary połaci. Jednostka będzie obowiązywała dla całej połaci i nie można jej zmienić w trakcie pracy. Wybierz obszar rysowania należy wybierać go biorąc pod uwagę wielkość optymalizowanych połaci. Nazwa połaci - numeruj kolejno połacie, które zamierzasz narysować lub nadaj im indywidualne oznaczenia. Ilość połaci - jeżeli w projekcie występują połacie o takich samych parametrach możesz wybrać ich ilość, a dane wprowadzić dla jednej z nich. Sposób wprowadzania współrzędnych dla połaci w zależności w jaki sposób został przygotowany projekt dachu mamy wybór trzech opcji: - według długości rzeczywistych - wprowadzane wartości są rzeczywistymi wymiarami połaci, - według kąt nachylenia - jeżeli wprowadzamy współrzędne połacie z projektu, w którym podany jest kąt nachylenia połaci - podając odpowiedni kąt/spadek połaci nie musimy przeliczać długości wprowadzanych współrzędnych - aplikacja uwzględni te wartości sama; - według spadku połaci - podobnie jak wyżej dla kąta nachylenia. 8 9

6 Kolejno podajmy współrzędne dla punktów połaci w układzie współrzędnych X i Y Wybieramy zakładkę - WYMIARY Wprowadzamy kolejno połacie, które mają zostać poddane procesowi optymalizacji. Podczas rysowania możemy wybrać opcję wpisywania współrzędnych poszczególnych punktów połaci lub narysować połać za pomocą myszki - Rysuj połać. Ta druga opcja jest co prawda mniej precyzyjna, ale po narysowaniu można edytować poszczególne punkty i uzyskać oczekiwaną precyzję. Wybierając opcję nowy punkt względem zaznaczonego otrzymamy możliwość dodawania punktów pośrednich. Możemy w ten sposób modyfikować rysunek jeżeli zapomnieliśmy wprowadzić którąś ze współrzędnych rysowanej połaci

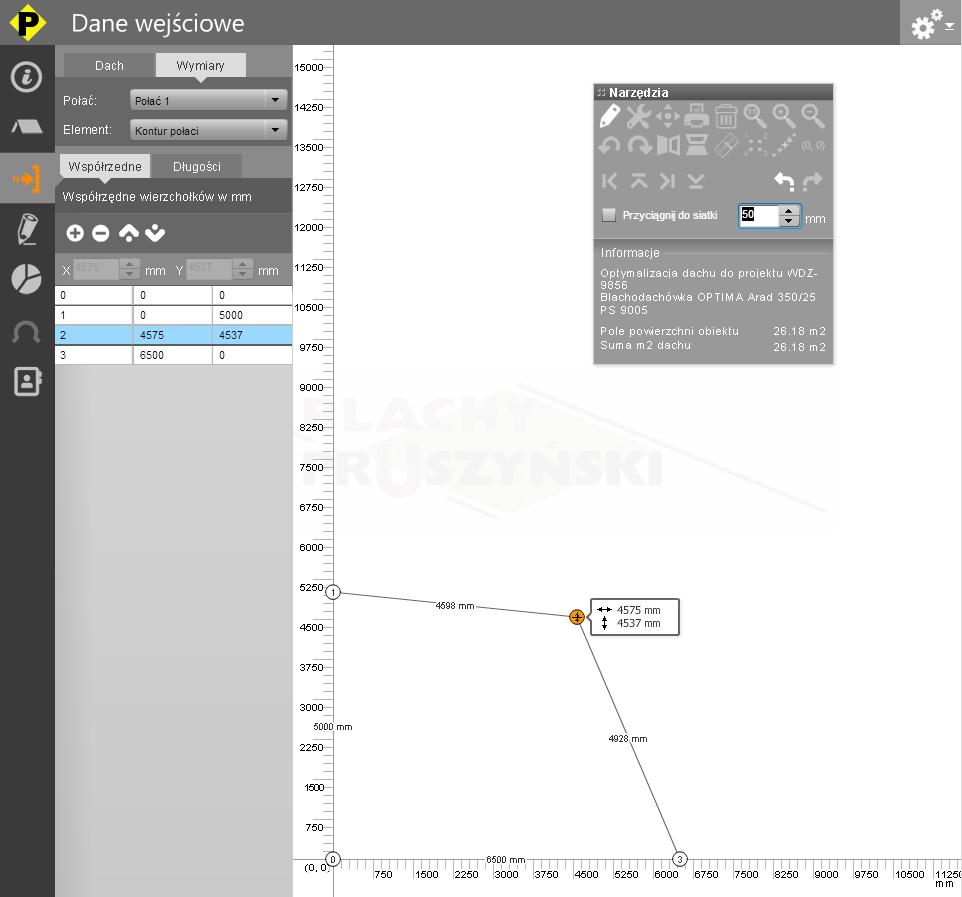

7 Wprowadzając kolejne punkty otrzymujemy rysunek połaci. Poszczególne punkty możemy edytować lub usuwać według potrzeb. Po najechaniu kursorem na dany punkt możemy odczytać jego współrzędne

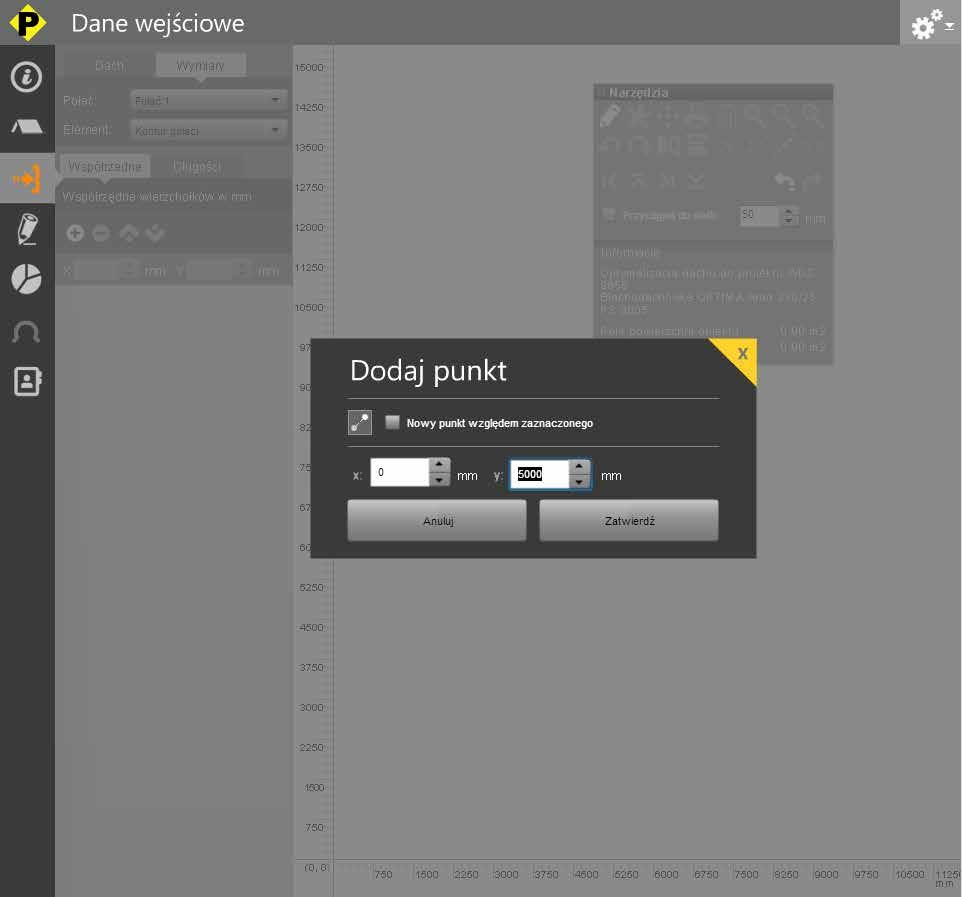

8 Dodajemy kolejny punkt podając jego współrzędne: X Y Za pomocą myszki punkty możemy dowolnie przesuwać po całym obszarze na którym odbywa się rysowanie połaci. W zakładce WSPÓŁRZĘDNIE zmieniają się wartości dla takiego punktu

9 Wybierając opcję siatki uzyskujemy efekt papieru milimetrowego w tym momencie punkty współrzędnych przesuwane będą po krawędziach siatki. Kolejne punkty oraz modyfikację rysunku możemy prowadzić z zakładki NARZĘDZIA NARZĘDZIA pozwalają nam na: - rysowanie połaci za pomocą myszki - przesuwanie połaci -drukowanie Parametry siatki (oczko siatki) możemy ustalić indywidualnie od 50 do 100 mm. - usunięcia całej połaci - powiększenie / pomniejszenie / powrót do podstawowego widoku - obrót w lewo / prawo o 90 st. - odbicie w pionie / poziomie - pokazanie zewnętrznych wymiarów połaci - pokazanie / ukrycie punktów współrzędnych - wstawianie punktów pośrednich - dociągnięcie narysowanej połaci do osi X, Y - przesuniecie w góre / dół, lewo / prawo - cofnięcie ostatniej czynności 16 17

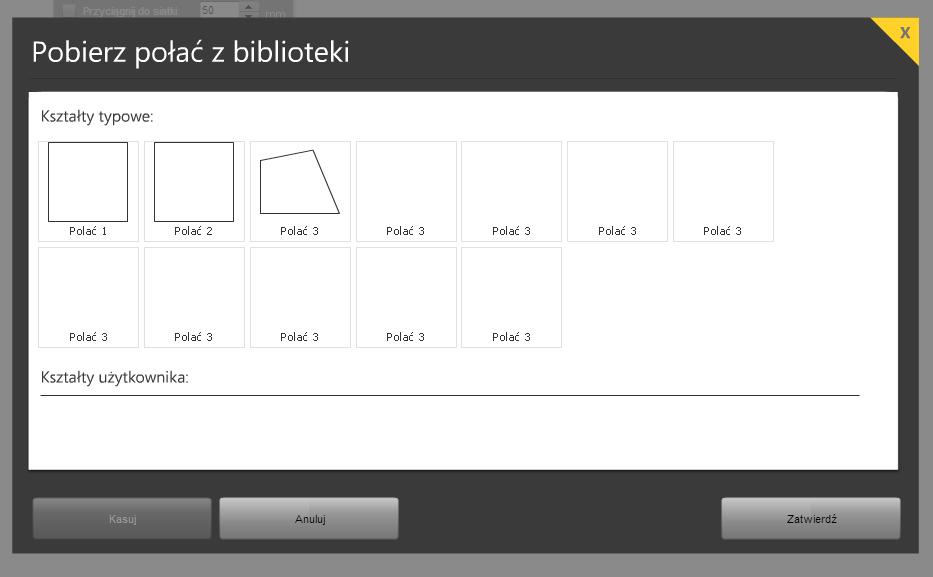

10 BIBLIOTEKA POŁACI umożliwia wybór z pośród wcześniej zdefiniowanych kształtów połaci dachowych Podczas rysowania za pomocą myszki punkty współrzędnych dodawane będą na przecięciu linii siatki. Jeżeli potrzebna będzie większa dokładność punkty mogą być edytowane z zakładce WSPÓŁRZĘDNE Informacje widzimy rodzaj wybranego pokrycia Pole powierzchni danej połaci Suma m 2 dachu sumowane są wszystkie wprowadzane połacie 18 19

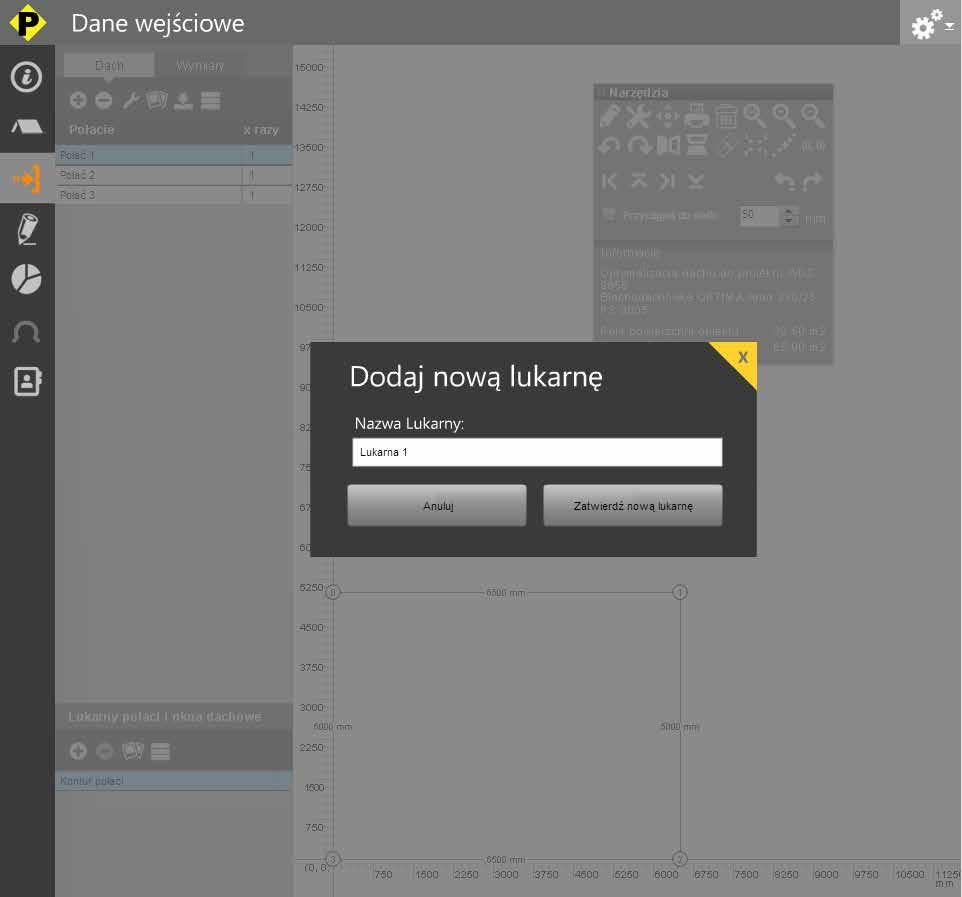

11 Do wcześniej narysowanej połaci możemy zdefiniować otwory takie jak lukarny, okna i wyłazy dachowe, kominy, itd. Do Połaci 1 dodamy dwie lukarny. Po wyborze opcji w zakładce Lukarny połaci i okna dachowe - dodaj lukarnę, definiujemy rozmiary otworu który chcemy dodać. Postępujemy dokładnie w taki sam sposób jak wcześniej przy rysowaniu poszczególnych połaci

12 Jeżeli druga lukarna posiada takie same parametry możemy skorzystać z opcji kopiowania. Możemy narysować kształt lub zdefiniować jego punkty w zakładce WYMIARY/WSPÓŁRZĘDNE

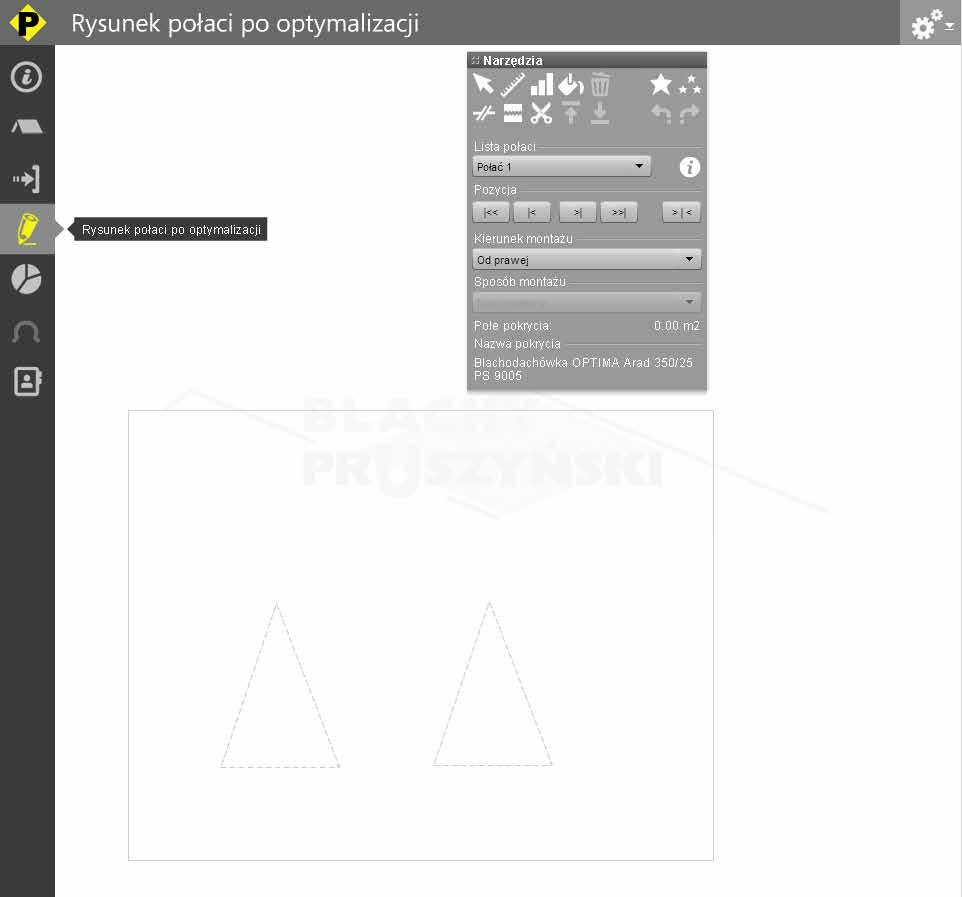

13 Przechodzimy do zakładki Rysunek połaci po optymalizacji - w której aplikacja dobierze arkusze wybranego produktu do wprowadzonych wcześniej połaci. Następnie umieszczamy skopiowany kształt w odpowiednim miejscu na połaci. Powieloną lukarnę możemy przesunąć za pomocą narzędzia Przesuń. Lukarny dodajemy oddzielnie dla każdej z wprowadzonych połaci

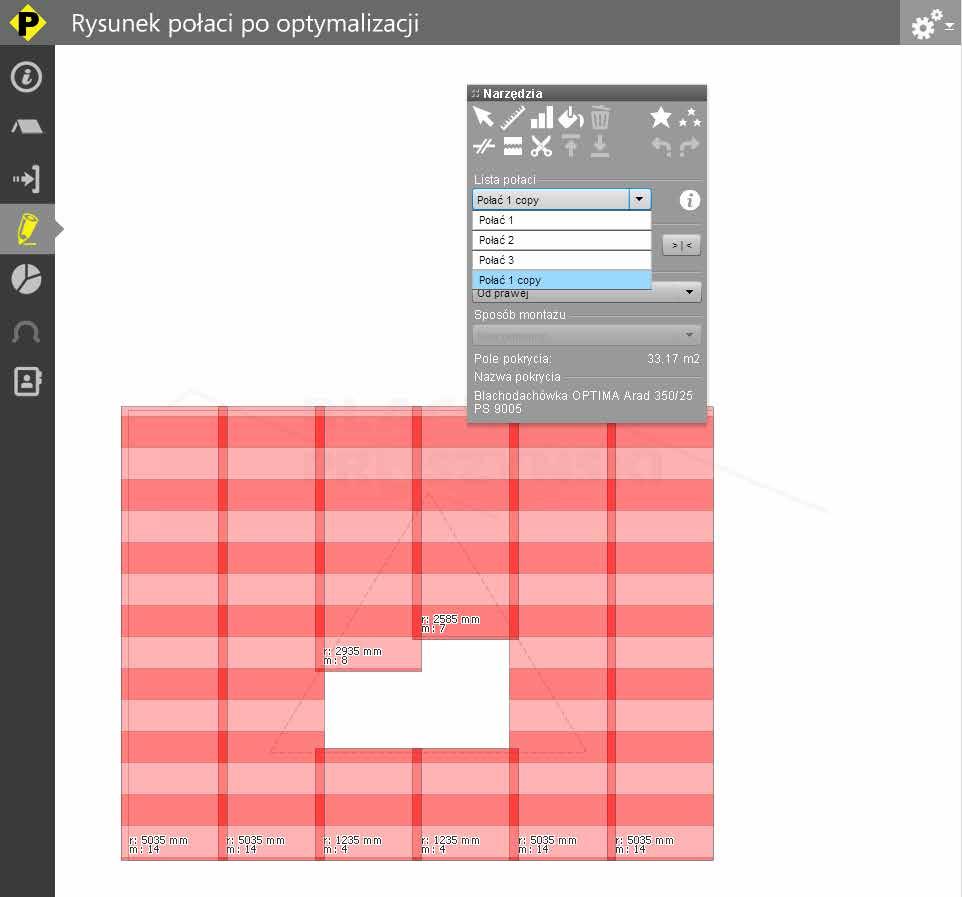

14 Optymalizacji możemy dokonać automatycznie (dla wszystkich wprowadzonych połaci) lub wybrać każdą z osobna i przeprowadzić ten zabieg pojedynczo. Wynikiem optymalizacji są pokazane na ekranie arkusze ułożone w najbardziej optymalny sposób na wprowadzonej połaci

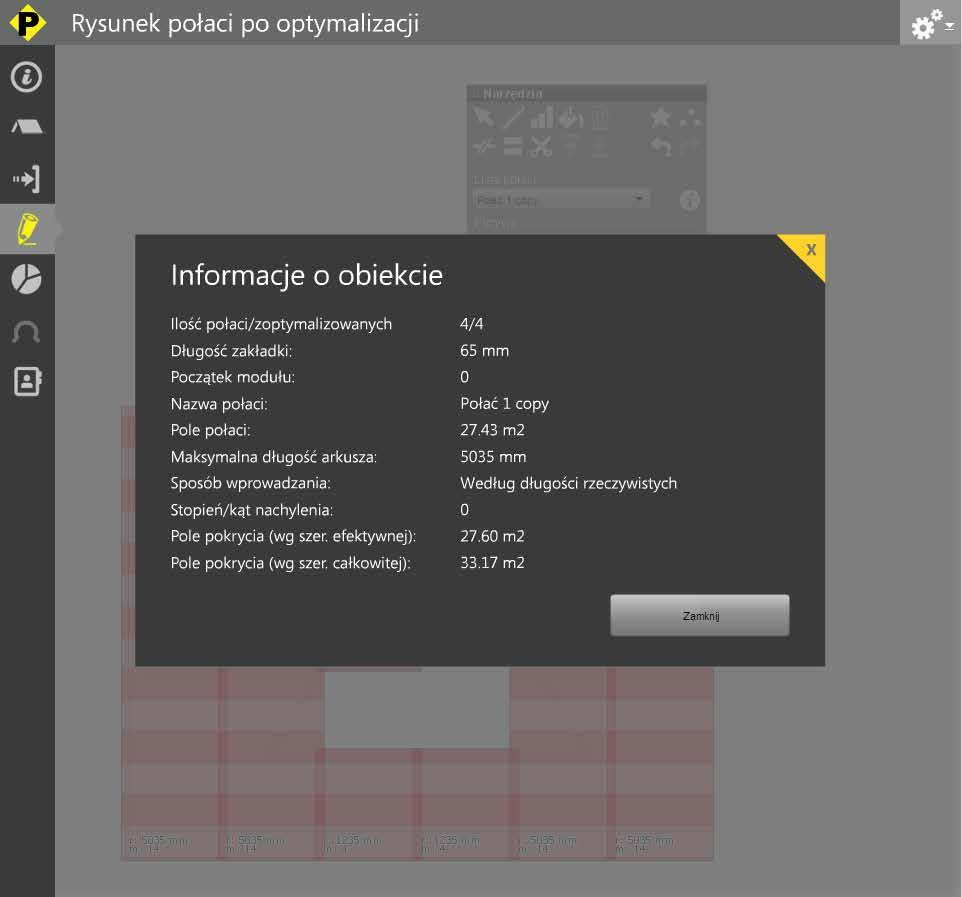

15 Korzystając z Narzędzi możemy dowolnie modyfikować otrzymane wyniki optymalizacji. Według własnego uznania możemy przesuwać arkusze w lewo bądź w prawo. Możemy zmieniać ewentualnie linie podziału dla arkuszy. Wydłużać, skracać lub usuwać arkusze z rysunku. UWAGA - powtórne użycie narzędzia Optyalizuj powoduje utratę modyfikacji, które zostały wprowadzone za pomocą dostępnych narzędzi. Wybierając pole i - uzyskamy informację optymalizacyjne takie jak na poniższym zestawieniu: 28 29

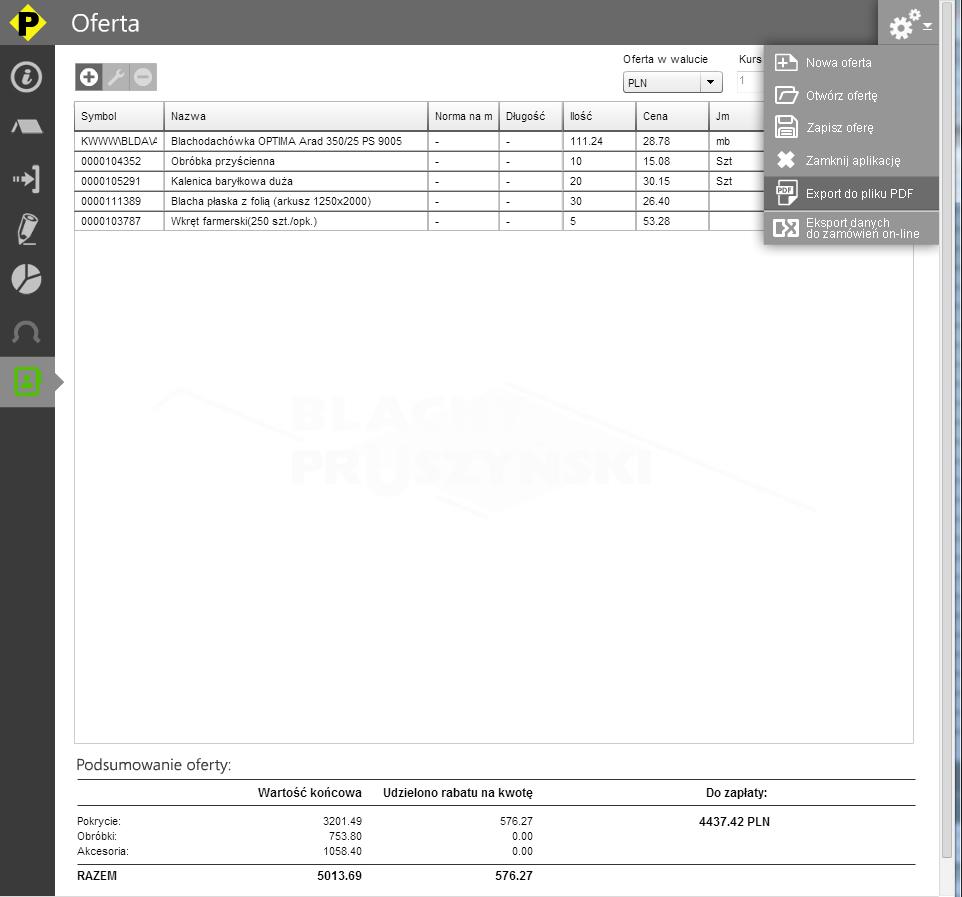

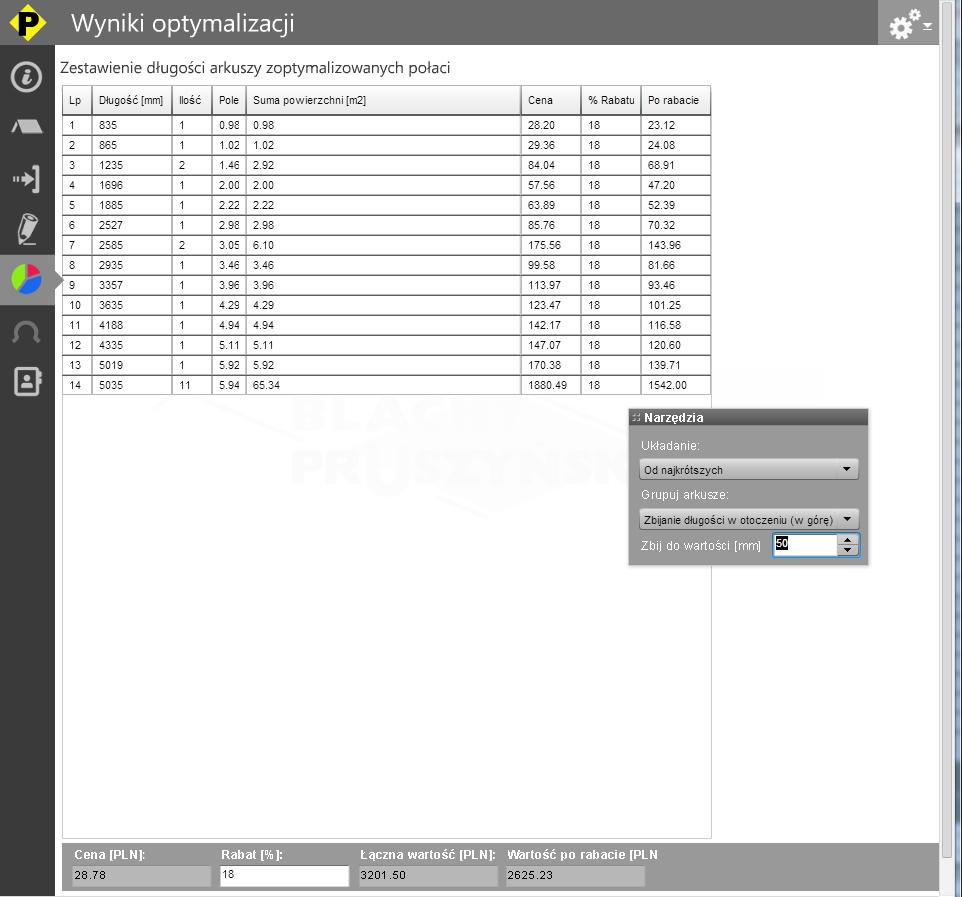

16 W zakładce Oferta znajduje się podsumowanie dla wyników optymalizacji z podaniem ilości m 2 pokrycia wraz z jego ceną. W zakładce Wyniki optymalizacji znajduje się zestawienie długości i ilości arkuszy. Zestawienie możemy modyfikować korzystając z okna NARZĘDZIA Wprowadzając wartość rabatu możemy przygotować wycenę. Podane ceny są aktualny cenami detalicznymi

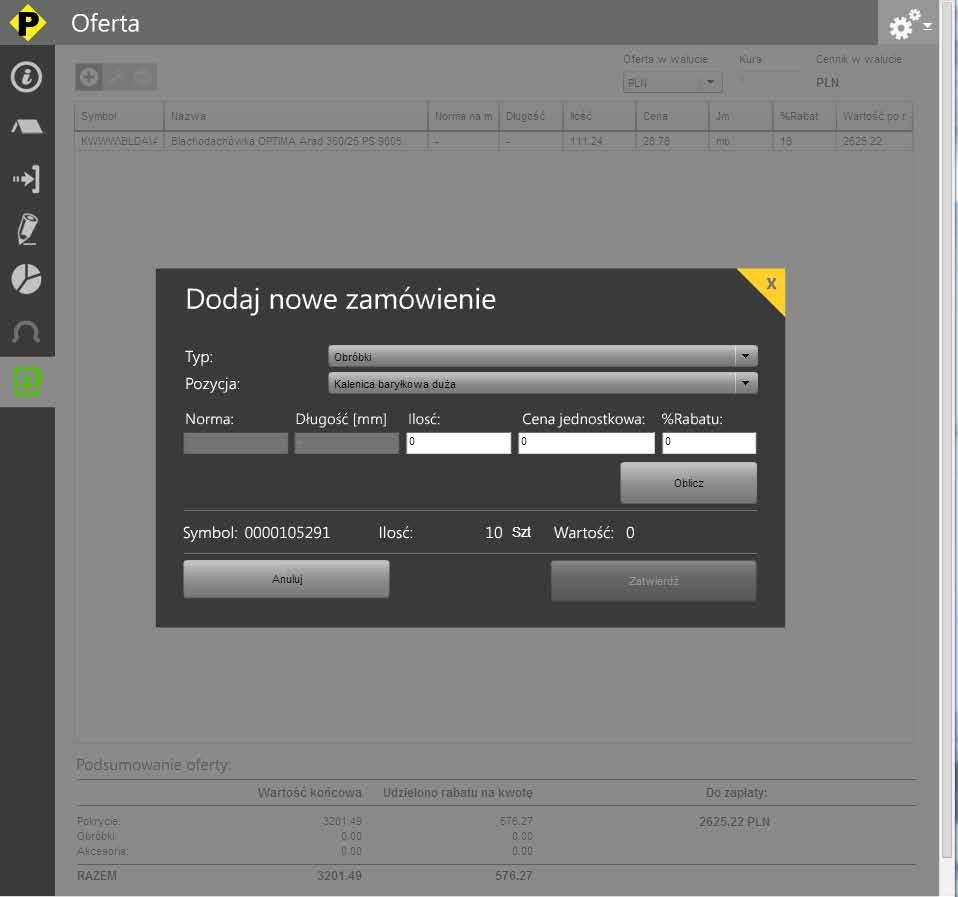

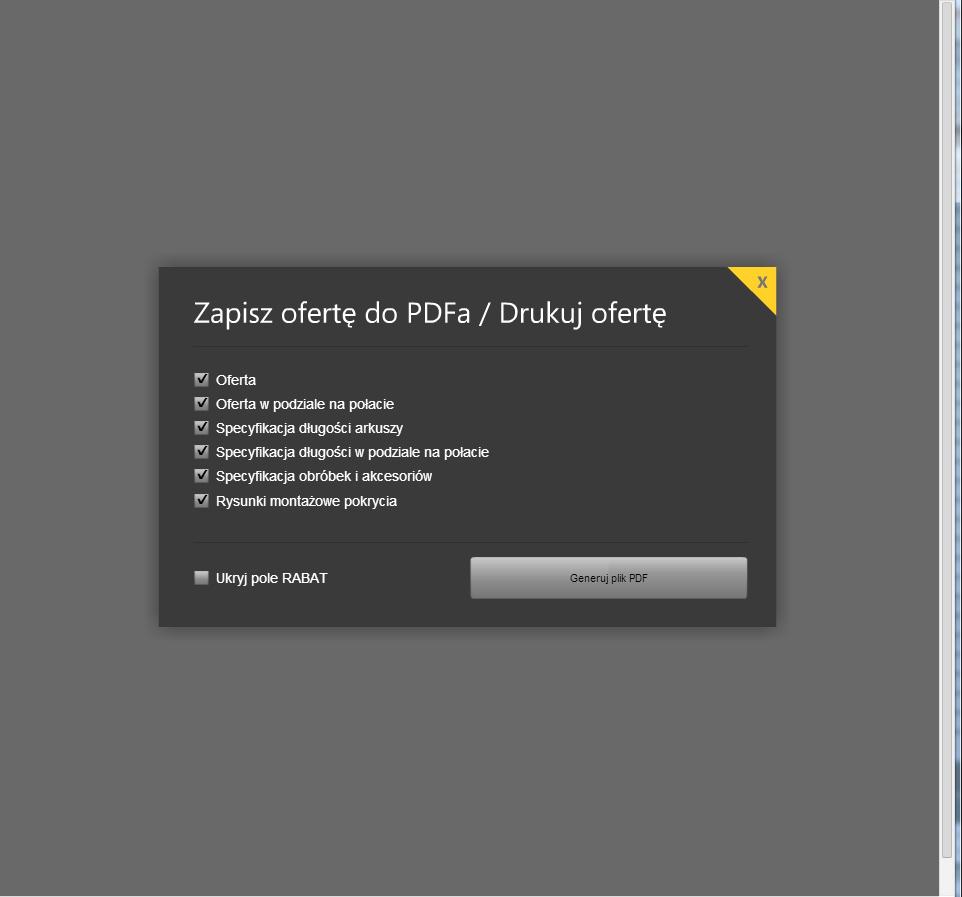

17 Wybierają dodatkowe elementy takie jak obróbki bądź akcesoria mamy możliwość przygotowania kompletnej oferty dla Klienta. Wartość wybranych elementów na bieżąco możemy śledzić w Podsumowaniu oferty. Po wybraniu interesującego asortymentu mamy możliwość wygenerowania pliku pdf - gotowego do wydruku lub zapisania. Rodzaj potrzebnych wydruków możemy dowolnie modyfikować

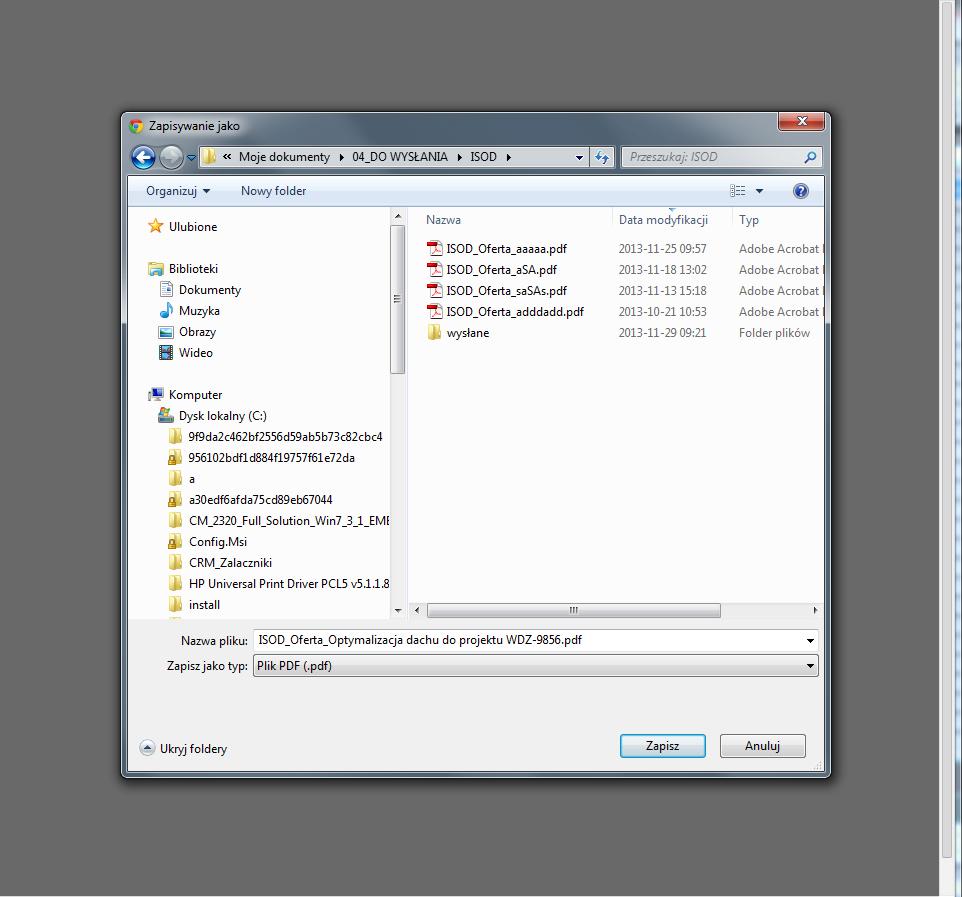

18 Plik z ofertą możemy zapisać na swoim dysku. UWAGA - wygenerowanie pliku pdf i zapisanie go na dysku nie powoduje zapisania dotychczasowych prac w ISOD. Wyniki optymalizacji możemy wydrukować wraz z zestawieniem arkuszy oraz ich rozmieszczeniem na poszczególnych połaciach

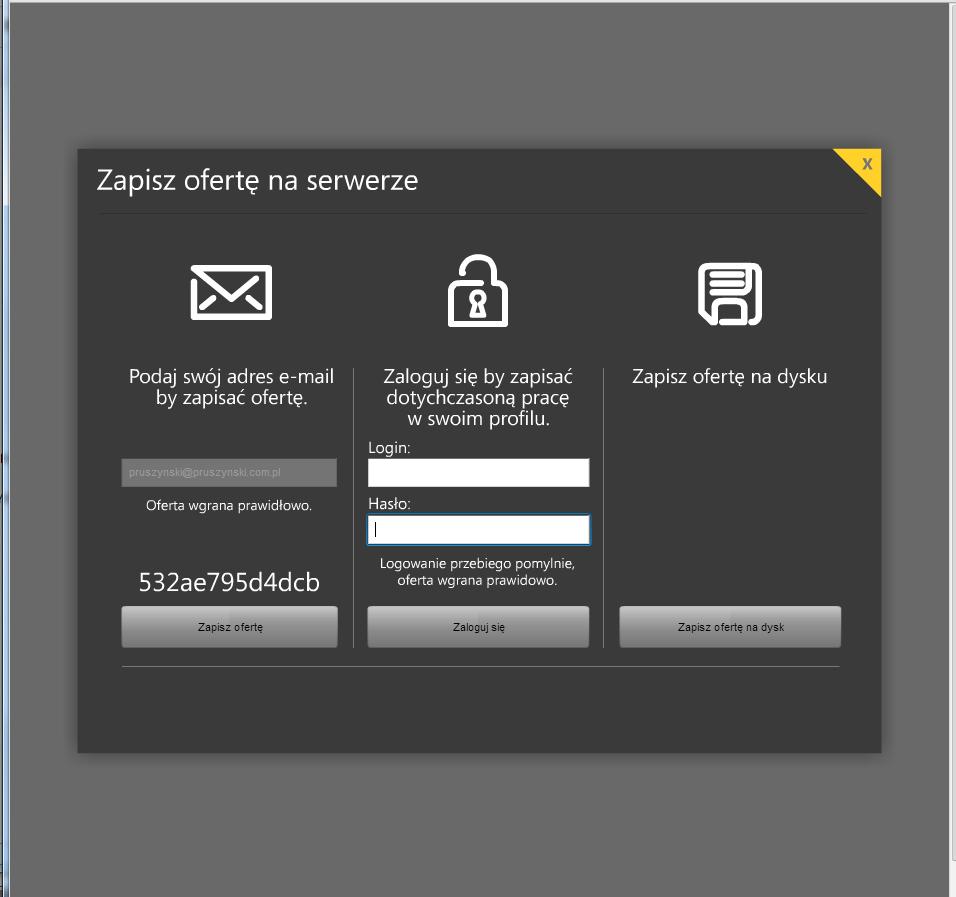

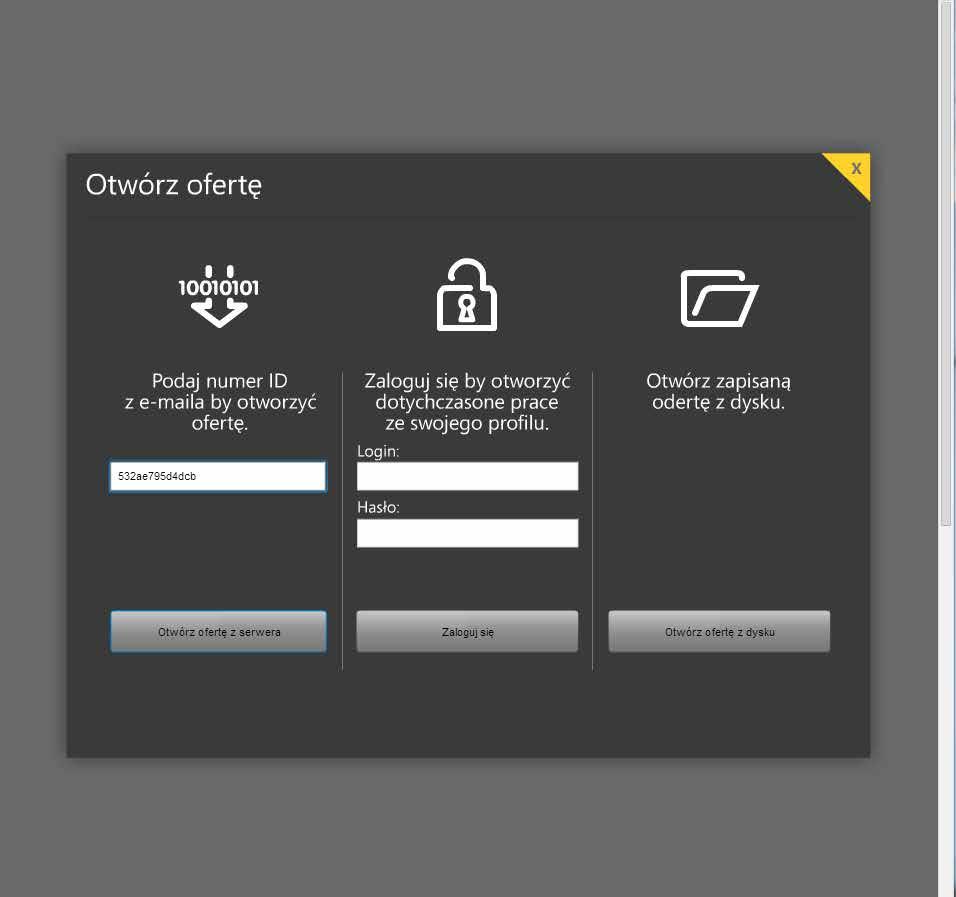

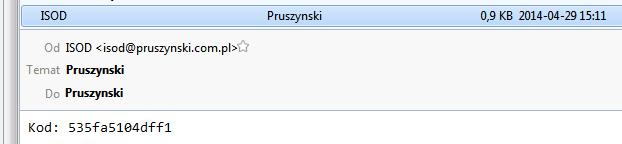

19 Przygotowaną ofertę wraz z wynikami optymalizacji można zapisać na serwerze lub lokalnie na naszym dysku. 535fa5104dff1 Podając adres , zwrotnie otrzymamy klucz, a oferta zostanie zapisana na przygotowanym serwerze. Zapisany klucz otrzymasz mailem. Możesz wrócić do tej oferty w dowolnym momencie podając otrzymane hasło (klucz) Wyniki prac można zapisać lokalnie na dysku Twojego komputera w formie pliku. W celu powrotu do zapisanej oferty należy podać klucz który otrzymaliśmy

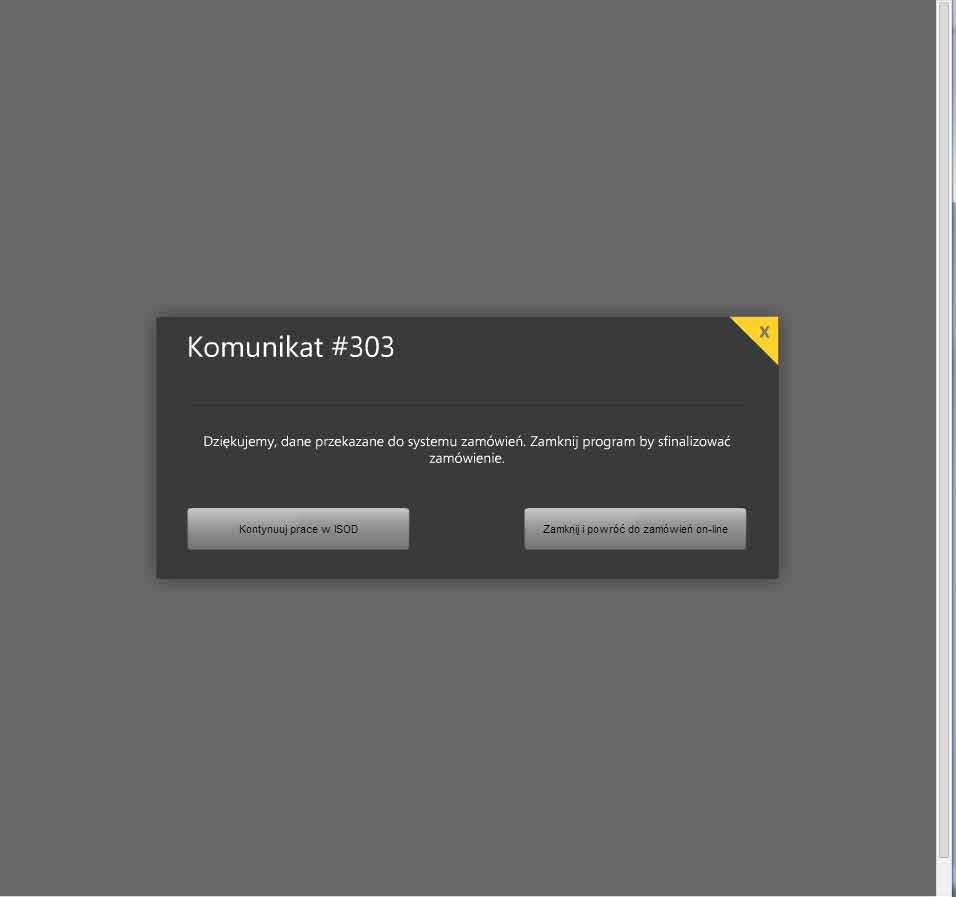

20 Po przesłaniu danych możliwe jest kontynuowanie pracy w ISOD lub też powrót do zamówień on-line. Przesłane dane znajdują się w zakładce Nowe zamówienie. Po zalogowaniu oferta zostaje zapisana na serwerze w Twoim Profilu. Masz możliwośc przejżenia zapisanych wcześniej prac oraz ich ewentualnej modyfikacji 38 39

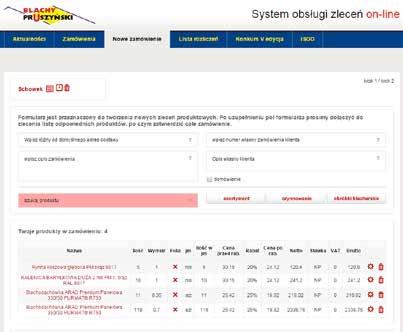

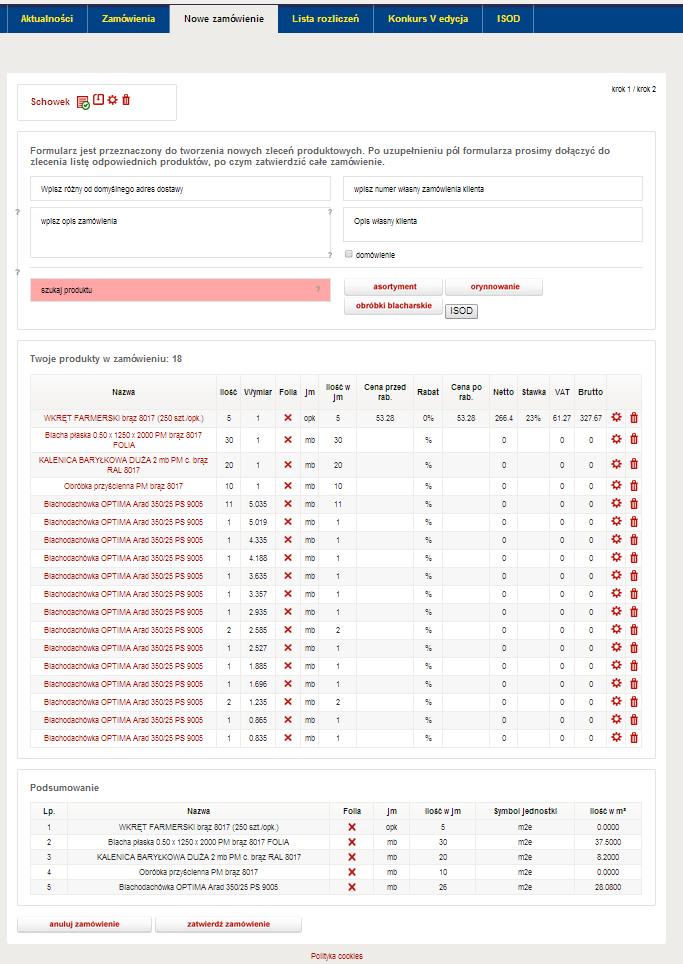

21 Export danych do zamówień on-line przesłane do zamówień on-line wyniki optymalizacji widoczne będą po opuszczeniu ISOD-a, w zakładce Nowe zamówienie. Zamykając aplikację ISOD kontynuując pracę w zamówieniach on-line. Przechodzimy do zakładki Nowe zamówienie gdzie znajdują się efekty optymalizacji która została wykonana w ISOD-zie. Na tym etapie możliwa jest dowolna modyfikacja oferty zgodnie z potrzebami. Działania w tej zakładce nie wpływają na wyniki optymalizacji która została zapisana w aplikacji ISOD
