1

2 Spis treści: I. Część opisowa 1. Wstęp - str Zakres wykonanych badań - str Charakterystyka warunków gruntowo - wodnych 3.1. Budowa geologiczna - str Warunki hydrogeologiczne - str Charakterystyka warunków geotechnicznych - str Wnioski i zalecenia - str Charakterystyczne wartości parametrów geotechnicznych - Tabela nr 1 II. Część graficzna 1. Mapa dokumentacyjna w skali 1 : Rys Rzut parteru budynku B14B Instytutu Fizyki P.Ł. - Rys Przekroje geotechniczne w skali 1:/1: - Zał Przekroje geotechniczne w skali 1:200/1: - Zał Karty otworów geotechnicznych w skali 1:50 - Zał Karty archiwalnych otworów geotechnicznych w skali 1:50 - Zał Wyniki analiz laboratoryjnych próbek gruntów spoistych - Zał Objaśnienia symboli używanych na przekrojach geotechnicznych i w profilach otworów 2

3 1. WSTĘP Celem niniejszego opracowania jest uszczegółowienie warunków gruntowo wodnych podłoża budynku B14B Instytutu Fizyki Politechniki Łódzkiej zlokalizowanego przy ul. Wólczańskiej 219 w Łodzi. Przy opracowaniu niniejszej dokumentacji wykorzystano poniższe dane i materiały: mapę sytuacyjno wysokościową w skali 1:500 inwentaryzację budowlaną budynku B14 rzut parteru wyniki prac i badań polowych oraz badań laboratoryjnych gruntów Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych ( Dz. U. z dn. 27 kwietnia 2012 r. poz. 463 ). Sprawozdanie z badań podłoża gruntowego budynku Centrum Technologii Informatycznych Politechniki Łódzkiej projektowanego przy ul. Wólczańskiej 217 w Łodzi opracowanie: GEO SONDA Pracownia Geologiczna s.c., Łódź, marzec 2010 r. PN B 02479:1998 : Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. PN 86/B : Grunty budowlane określenia, symbole, podział i opis gruntów PN 81/B : Grunty budowlane. Badania polowe PN 88/B : Grunty budowlane - badania próbek gruntu PN 81/B : Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie literaturę geologiczną. wytyczne i informacje od Zleceniodawcy Projektowany nowy budynek będzie obiektem niepodpiwniczonym, 4 kondygnacyjnym. 2. ZAKRES WYKONANYCH BADAŃ Prace terenowe wykonane w dniu 19 lipca 2012 r. objęły wytyczenie i wykonanie wewnątrz budynku B14 5 szt. otworów sondażowych o głębokości 5,0 m każdy. Dla potrzeb dokumentacji wykorzystano także archiwalne profile 2 otworów getechnicznych, wykonanych przez GEO SONDA Pracownia Geologiczna s.c. w marcu 2010 r. dla potrzeb planowanej budowy budynku Centrum Technologii Informatycznych Politechniki Łódzkiej projektowanego przy ul. Wólczańskiej 217 w Łodzi, oznaczone numerami: A1 (8,0 m p.p.t.) i A2 (10,0 m p.p.t.). Otwory badawcze wytyczono metodą domiarów prostokątnych do istniejących urządzeń i obiektów. Lokalizację otworów wniesiono na dostarczonym przez Zleceniodawcę rzucie pomieszczeń parteru budynku B14B ( Rys.1.2 ) oraz na mapie sytuacyjno-wysokościowej w skali 1 : 500 ( Rys. 1.1 ). Wiercenia zrealizowane w lipcu 2012 r. wykonane zostały przy użyciu zestawu ręcznego do wierceń geologicznych, po uprzednim wycięciu warstw posadzkowych koronką diamentową, a otwory archiwalne przy użyciu wiertnicy mechanicznej H25SG świdrami spiralnymi φ 110 mm. W trakcie prac terenowych pobierane były próby gruntu o naturalnym uziarnieniu (NU) i naturalnej wilgotności (NW) z każdej wyróżniającej się litologicznie warstwy, nie rzadziej jednak niż co 0,5 [m]. Pobrane próby poddane zostały badaniom makroskopowym, zgodnie z wytycznymi normy PN-88/B Po nawierceniu wody gruntowej przeprowadzono obserwację intensywności jej dopływu do otworów oraz wykonano pomiary lustra wody po jego stabilizacji. Dla określenia stopnia plastyczności gruntów spoistych zalegających w podłożu budynku z każdego wykonanego odwiertu pobrano próbki o naturalnej wilgotności (NW) ze strefy jego 3

4 planowanego posadowienia. Łącznie pobrano 5 próbek (NW) Wyniki badań laboratoryjnych gruntów zestawiono w Załączniku nr 5. Otwory badawcze zlikwidowane zostały wydobytym urobkiem z zachowaniem profilu geologicznego w poszczególnych otworach. Wyniki badań terenowych dały podstawę do wykonania części opisowej i graficznej opracowania oraz pozwoliły określić parametry geotechniczne gruntów stanowiących podłoże przebudowywanego budynku. 3. CHARAKTERYSTYKA WARUNKÓW GRUNTOWO - WODNYCH 3.1 BUDOWA GEOLOGICZNA Na podstawie wykonanych otworów geotechnicznych stwierdzić można, że w podłożu projektowanego budynku do głębokości rozpoznanej wierceniami, tj. 5,0-10,0 m p.p.t., zalegają utwory czwartorzędowe, które reprezentowane są głównie przez: - utwory polodowcowe (glacjalne Qpg) wykształcone są w postaci glin piaszczystych i glin z domieszkami i przewarstwieniami piasków, żwirów i otoczaków (warstwy: IIIa, IIIb1,, IIIc) oraz lokalnie piasków gliniastych - warstwa IIa. Osady o tej genezie dominują na badanym obszarze i do głębokości wykonanych wierceń nie osiągnięto ich spągu. - utwory wodnolodowcowe (fluwioglacjalne Qpfg) wykształcone są w frakcji piasków drobnych i średnioziarnistych (warstwy Ia i Ib ) oraz pospółek z przewarstwieniami glin (warstwa Ic). Grunty te występują jedynie lokalnie jako przewarstwienia i soczewki śródglinowe. W otworach wykonanych wewnątrz budynku 14B w lipcu 2012 r. na gruntach rodzimych zalegają nasypy niekontrolowane (warstwa XI), które ze względu na niejednorodność składu (piasek i glina) zakwalifikowano jako nasypy niebudowlane. Na nasypach występują warstwy posadzkowe. Warstwę nasypów niebudowlanych o niewielkiej miąższości rozpoznano także w archiwalnym otworze A WARUNKI HYDROGEOLOGICZNE W okresie prowadzonych badań, tj. w lipcu 2012 r., w strefie głębokości rozpoznanej wykonanymi wierceniami stwierdzono występowanie wody gruntowej jedynie w otworze OW5. Woda w tym otworze ma zwierciadło swobodne i występuje w śródglinowej warstwie piasków na głębokości 3,80 m p.p.t., czyli na rzędnej 189,70 m n.p.m. Wodę gruntową nawiercono także w archiwalnych otworach A1 i A2, wykonanych w marcu 2010 r. Warstwę wodonośną w tych otworach tworzą śródglinowe soczewki piasków i pospółek. Zgromadzona w nich woda znajduje się pod ciśnieniem piezometrycznym. W archiwalnych otworach woda gruntowa nawiercona została: - w otw. A1 na głębokości 4,00 m p.p.t. a jej zwierciadło ustabilizowało się na głębokości 2,50 m p.p.t., co odpowiada rzędnej 189,70 m n.p.m. - w otw. A2 na głębokościach 5,20 m p.p.t. oraz 6,80 m p.p.t. Stabilizacja zwierciadła wody nastąpiła na głębokości 3,30 m p.p.t., tj. rzędnej 188,85 m n.p.m. 4

5 3.3 CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH Podłoże gruntowe pod projektowaną inwestycje podzielono na warstwy geotechniczne. Jako podstawę podziału w pierwszej kolejności przyjęto, zgodnie z wytycznymi PN - 81/B03020, genezę i stratygrafię utworów, wydzielając następnie w obrębie danej grupy gruntów warstwy różniące się litologią i wartościami wiodących cech geotechnicznych. Normowe wartości wiodących parametrów geotechnicznych dla wydzielonych warstw określono na podstawie badań polowych i analizy makroskopowej gruntów. W przypadku gruntów jako spoistych cechę wiodącą przyjęto normowy stopień plastyczności I L, a w przypadku gruntów niespoistych normowy stopień zagęszczenia I D. Krótka charakterystyka wydzielonych warstw przedstawia się następująco: warstwa Ia: wydzielono w nią wodnolodowcowe piaski drobnoziarniste przewarstwione piaskami gliniastymi. Rozpoznane zostały je jedynie w rejonie otworu OW5 na głębokości od 0,6 do 1,1 m p.p.t. Grunty te są mało wilgotne, średnio zagęszczone, o wartości charakterystycznej stopnia zagęszczenia I D =0,50. Jest to warstwa nośna. warstwa Ib: obejmuje wodnolodowcowe piaski średnie. Piaski tej warstwy są wilgotne i nawodnione, średnio zagęszczone, o wartości charakterystycznej stopnia zagęszczenia I D =0,50. Utwory te nawiercono w rejonie otworu nr OW5 od 3,6 do 4,4 m p.p.t. oraz w archiwalnych otworach w A1 od 4,0 do 4,7 m p.p.t. i w A2 od 5,2 do 5,8 m p.p.t. Jest to warstwa nośna. warstwa Ic: tworzą ją wodnolodowcowe pospółki przewarstwione giną piaszczystą. Napotykamy je na głębokości od 6,4 do 8,0 m p.p.t. w otworze A2. Grunty te są nawodnione, średnio zagęszczone, o wartości charakterystycznej stopnia zagęszczenia I D =0,50. Jest to warstwa nośna. warstwa IIa: wydzielono w nią utwory akumulacji polodowcowej reprezentowane przez piaski gliniaste. Nawiercono je jedynie jako niewielką soczewkę na głębokości od 8,0 do 8,8 m p.p.t. w rejonie otworu A2. Grunty zaliczone do tej warstwy są mało wilgotne, w stanie półzwartym, o wartości charakterystycznej stopnia plastyczności I L = 0,00. Są to grunty nośne. warstwa IIIa: w jej skład zaliczono utwory akumulacji polodowcowej reprezentowane przez gliny piaszczyste występujące. Grunty zaliczone do tej warstwy są mało wilgotne, w stanie zwartym, o wartości charakterystycznej stopnia plastyczności I L = 0,00. Nawiercono je w rejonie otworów archiwalnych: poniżej głębokości 6,8 m p.p.t w A1 i poniżej 8,8 m p.p.t. w A2. W stanie nienaruszonym są to grunty nośne. warstwa IIIb1: obejmuje utwory akumulacji polodowcowej reprezentowane przez gliny piaszczyste i gliny piaszczyste zwięzłe. Zawierają one liczne domieszki piasków, żwiru i otoczaków. Grunty zaliczone do tej warstwy są mało wilgotne, w stanie twardoplastycznym, o wartości charakterystycznej stopnia plastyczności I L = 0,10. W stanie nienaruszonym są to grunty nośne. warstwa : tworzą ją polodowcowe gliny piaszczyste, gliny piaszczyste zwięzłe i gliny lokalnie zawierające domieszki żwiru i kamieni otoczaków. Są to grunty mało 5

6 wilgotne, w stanie twardoplastycznym, o normowym stopniu plastyczności I L = 0,20. W stanie nienaruszonym są to grunty nośne. Grunty warstw IIIb1 i występują powszechnie bezpośrednio pod bryłą badanego budynku. Do głębokości rozpoznanej badaniami nie nawiercono spągu tych osadów. warstwa IIIc: wydzielono w nią utwory akumulacji polodowcowej reprezentowane przez gliny piaszczyste zawierające piaszczyste przewarstwienia. Nawiercono je jedynie w rejonie otworów archiwalnych, zlokalizowanych poza bryłą budynku B14: w A1 w strefie przypowierzchniowej do głębokości 1,0 m p.p.t. oraz w A2 od głębokości 0,2 do 1,0 m p.p.t. Grunty zaliczone do tej warstwy są wilgotne, w stanie plastycznym, o normowym stopniu plastyczności I L = 0,30. Są to grunty słabo nośne. warstwa XI: tworzy ją nasyp niekontrolowany, składający się z mieszaniny głównie piasku, gliny i gruzu ceglanego. Na obszarze badań tworzy warstwę o miąższości od 0,2 do 0,7 m. Z uwagi na różnorodność składu a tym samym zmienność parametrów wytrzymałościowych oraz dużą zawartość gruntów organicznych grunty te należy klasyfikować jako nienośne. Szczegółowy układ wydzielonych warstw przedstawiony został na przekrojach geotechnicznych - Zał. Nr Wartości charakterystyczne parametrów geotechnicznych dla poszczególnych warstw geotechnicznych podano w Tabeli nr WNIOSKI I ZALECENIA 1. W podłożu gruntowym projektowanej modernizacji budynku B14B Instytutu Fizyki Politechniki Łódzkiej, do głębokości rozpoznanej wykonanymi wierceniami, zalegają grunty rodzime, nie skaliste głównie spoiste (gliny piaszczyste, lokalnie gliny i piaski gliniaste,) warstwy serii III i warstwa IIa oraz występujące w formie soczewek śródglinowych grunty niespoiste (piaski drobne, średnie i pospółki) warstwy Ia, Ib i Ic. 2. Zalegające w podłożu budynku grunty spoiste w stanie twardoplastycznym i półzwartym (piaski gliniaste, gliny, gliny piaszczyste warstw: IIa, IIIa, IIIb1, ) oraz grunty sypkie (warstwy Ia, Ib, Ic) w stanie średnio zagęszczonym są nośne i nadają się jako podłoże budowlane dla bezpośredniego posadowienia nowego budynku Za grunty słabonośne uznano gliny piaszczyste plastyczne w stanie plastycznym - warstwa IIIc. Do gruntów nienośnych zaliczono nasypy niekontrolowane (warstwa XI). 3. Występujące w podłożu budynku nasypy niebudowlane należy całkowicie wymienić na zagęszczony grunt mineralny piasek lub drobną pospółkę. W przypadku wystąpienia w wykopach fundamentowych gruntów słabonośnych - glin piaszczystych w stanie plastycznym, także należy wymienić częściowo na mineralny, zagęszczony grunt sypki. 4. W okresie prowadzonych badań, tj. w lipcu 2012 r., w strefie głębokości rozpoznanej wykonanymi wierceniami stwierdzono występowanie wody gruntowej jedynie w jednym otworze. Woda gruntowa stwierdzona została również w archiwalnych otworach A1 i A2, wykonanych w marcu 2010 r. Zwierciadło wody gruntowej nawierconej w ww. otworach 6

7 stabilizowało się poniżej głębokości 2,50 m p.p.t., - tj. ponad 1,3 m poniżej planowanego poziomu posadowienia nowego budynku. Szczegółowe zestawienie głębokości i rzędnych lustra wody w poszczególnych otworach, w których została ona nawiercona, zamieszczono w Rozdziele 4.2 niniejszej opinii. 5. W istniejących warunkach geotechnicznych zaleca się bezpośrednie posadowienie projektowanego budynku na nośnych warstwach rodzimych gruntów mineralnych. 6. W związku z sąsiedztwem przebudowywanego budynku B14 z innymi obiektami budowlanymi, przed opracowaniem projektu przebudowy przedmiotowego budynku, dla prawidłowego rozwiązania sposobu jego posadowienia i ewentualnego wzmocnienia podłoża, należy zapoznać się z powykonawczą dokumentacją konstrukcyjną budynków sąsiednich a w przypadku jej braku, należy przewidzieć wykonanie odkrywek ich ścian fundamentowych w części sąsiadującej z budynkiem B W świetle wymienionego we wstępie rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, rozpoznane warunki geotechniczne należy przyjąć jako proste. Dla obiektu sugeruje się przyjęcie II kategorii geotechnicznej w prostych warunkach gruntowych. Ostateczną decyzję o kategorii geotechnicznej obiektu, zgodnie z 4 ust. 4 ww. rozporządzenia ustali Projektant. 8. W czasie wykonywania prac ziemnych należy przestrzegać wytycznych ochrony podłoża gruntowego zawartych w poz PN 81/B nie dopuszczając do naruszenia jego struktury, nadmiernego nawilgocenia lub przemarznięcia. 26 lipca 2012 r. 7

8 Tabela nr 1 CHARAKTERYSTYCZNE WARTOŚCI PARAMETRÓW GEOTECHNICZNYCH Temat: Opinia geotechniczna dotycząca warunków gruntowo-wodnych podłoża Budynku B14B Instytutu Fizyki Politechniki Łódzkiej przy ul. Wólczańskiej 219 w Łodzi. Lp. Jednostka stratygraficz-no -facjalna Nr warstwy geotechn. Rodzaj gruntu Symbol wg. Pkt PN- 81/B Cecha wiodąca stopień zagęszcz. I D stopień plastyczn. I L Wilgotność naturalna w n ( % ) Gęstość objętościowa ρ ( t * m -3 ) Kąt tarcia wewnętrzn. Φ u ( deg ) Spójność c u ( kpa ) Moduł odkształcenia pierwotnego E o ( kpa ) Edometryczny moduł ściśliwości pierwotnej M 0 ( kpa ) Wskażnik skonsolidowania β 1. Qpfg Ia Pd Pg - 0,50-6 1,65 30, ,80 2. Qpfg Ib Ps - 0,50 - w 14 nw 22 1,85 2,00 33, ,90 3. Qpfg Ic Po - 0,50 - nw 18 2,05 38, ,00 4. Qpg IIa Pg C - 0, ,15 18,0 30,0 33, ,60 5. Qpg IIIa B - 0, ,20 22,0 40, ,75 6. Qpg IIIb1,, Pd, z+ż, Pd, /z+ż+ko, Pd, z+ż+ko, +Pg Pd B - 0, ,20 20,1 35, ,75

9 7. Qpg, G, Pg,, +KO, z+ż B - 0, ,20 18,3 31, ,75 8. Qpg IIIc P, /G B - 0, ,10 16,4 28, ,75 9. Qh XI nn Nie badano nasyp niekontrolowany, grunt nienośny Wartości obliczeniowe x (r) przyjąć: x (r) = x. (1 ± 0,10) Opracował: mgr Zbigniew Bartczak upr. geolog. VII r.

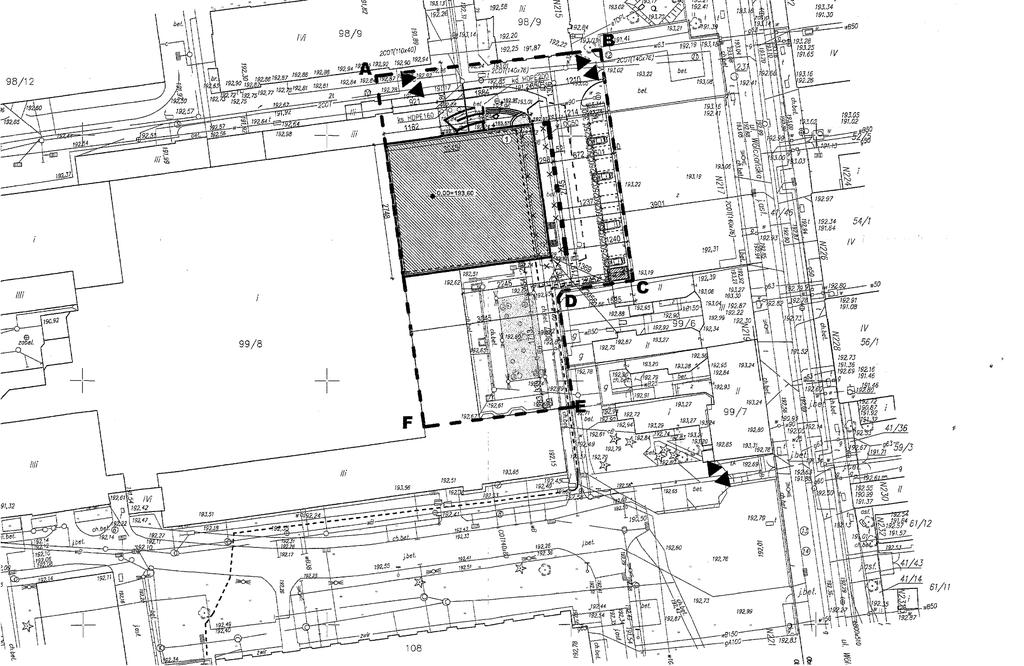

10 MAPA DOKUMENTACYJNA IV V A2 I' I OW5 A1 II' II OW3 OW4 III OW2 IV' OW1 V' III' OW1 A1 - otwory badawcze wykonane w lipcu 2012 r. - archiwalne otwory badawcze wykonane w 2010 r. opracował: mgr Zbigniew Bartczak mgr Krzysztof Nazdrowicz I - I' skala 1:500 - linie przekrojów geotechnicznych Rys. 1.1 Rysunek wykonano programem GeoPlan. Plik: D:\DOKUMENTACJE\DOKUMENTACJE 2012\PŁ\060_2012_Budynek_Fizyki_PŁ\mapa-Wolczanska.MAP4

11

12 I - I' m n.p.m OW posadzka 0.60 nn(p+g) 1.10 Pd Pg Ia ID = 0,50 XI A Skala 1: Gł KO KO Ps 4.40 IL = 0,20 Ib IL = 0,20 ID = 0,50 IIIb1 IL = 0,10 IIIc IL = 0, nn 0 /G Ps IIa IL = 0,00 Ic ID = 0, Pg 8.80 Po IIIa IL = 0,00 Gł Warstwy posadzkowe 27.9m Nasyp niekontrolowany OW5 A2 Glina piaszczysta Pospółka Piasek drobny Piasek średni Piasek gliniasty ul. Wólczańska 219 Łódź Zał.Nr 2.1 Opinia geotechniczna dotycząca warunków gruntowo-wodnych podłoża budynku B14B Instytutu Fizyki Politechniki Łódzkiej Opracował Weryfikował Data Nazwisko mgr A.Sztendel-Szcześniak mgr Z.Bartczak Przekrój geotechniczny 1: Skala Rysunek wykonano programem "GeoStar"

13 II - II' Skala 1: m n.p.m OW Gł posadzka 0.90 nn(p+g) 1.40 Pd z+ż+ko Pg IIIb1 IL = 0,10 XI OW Gł posadzka 0.80 nn(p+g) 1.30 Pg Pd z+ż+ko KO KO 4.30 IL = 0,20 Ib IIIc ID = 0,50 IL = 0, A P 1.00 G Ps IIIb1 IL = 0, IIIa IL = 0, Gł OW3 10.5m OW4 18.0m A1 Warstwy posadzkowe Nasyp niekontrolowany Glina piaszczysta Glina Glina piaszczysta zwięzła Piasek średni ul. Wólczańska 219 Łódź Zał.Nr 2.2 Opinia geotechniczna dotycząca warunków gruntowo-wodnych podłoża budynku B14B Instytutu Fizyki Politechniki Łódzkiej Opracował Weryfikował Data Nazwisko mgr A.Sztendel-Szcześniak mgr Z.Bartczak Przekrój geotechniczny 1: Skala Rysunek wykonano programem "GeoStar"

14 III - III' m n.p.m OW OW Skala 200 1: posadzka nn(p+g) Pd 1.70 z+ż z+ż 2.30 Pg+Ż Pg XI IIIb1 IL = 0,10 IL = 0, posadzka 0.55 nn(p+g) 1.20 /z+ż+ko 1.80 Pg KO 188 Gł. 5.0 Gł m OW2 OW1 Warstwy posadzkowe Nasyp niekontrolowany Glina piaszczysta Glina piaszczysta zwięzła ul. Wólczańska 219 Łódź Zał.Nr 2.3 Opinia geotechniczna dotycząca warunków gruntowo-wodnych podłoża budynku B14B Instytutu Fizyki Politechniki Łódzkiej Opracował Weryfikował Data Nazwisko mgr A.Sztendel-Szcześniak mgr Z.Bartczak Przekrój geotechniczny 1: Skala 200 Rysunek wykonano programem "GeoStar"

15 IV - IV' m n.p.m OW Ia ID = 0,50 OW OW Skala 200 1: Gł posadzka 0.60 nn(p+g) 1.10 Pd Pg +KO KO Ps 4.40 Ib ID = 0,50 IL = 0,20 Gł posadzka 0.90 nn(p+g) 1.40 Pd z+ż+ko Pg XI IIIb1 IL = 0,10 IIIb1 IL = 0,10 Gł posadzka nn(p+g) Pd 1.70 z+ż z+ż 2.30 Pg+Ż Pg OW5 24.9m OW3 26.3m OW2 Warstwy posadzkowe Nasyp niekontrolowany Glina piaszczysta Glina piaszczysta zwięzła Piasek drobny Piasek średni ul. Wólczańska 219 Łódź Zał.Nr 2.4 Opinia geotechniczna dotycząca warunków gruntowo-wodnych podłoża budynku B14B Instytutu Fizyki Politechniki Łódzkiej Opracował Weryfikował Data Nazwisko mgr A.Sztendel-Szcześniak mgr Z.Bartczak Przekrój geotechniczny 1: Skala 200 Rysunek wykonano programem "GeoStar"

16 V - V' m n.p.m A nn 0 /G 1.00 XI IIIc IL = 0,30 A P 1.00 G 2.00 IL = 0,20 XI IIIb1 IL = 0,10 OW posadzka 0.55 nn(p+g) 1.20 /z+ż+ko 1.80 Pg Skala 200 1: Ps Po Ib ID = 0,50 Ic ID = 0, Ps Ib ID = 0,50 IIIb1 IL = 0,10 Gł KO Pg 8.80 IIa IL = 0,00 IIIa IL = 0,00 Gł Gł Warstwy posadzkowe A2 19.3m A1 33.5m OW1 Nasyp niekontrolowany Glina piaszczysta Glina Piasek średni ul. Wólczańska 219 Łódź Zał.Nr 2.5 Opinia geotechniczna dotycząca warunków gruntowo-wodnych podłoża budynku B14B Instytutu Fizyki Politechniki Łódzkiej Opracował Weryfikował Data Nazwisko mgr A.Sztendel-Szcześniak mgr Z.Bartczak Przekrój geotechniczny 1: Skala 200 Rysunek wykonano programem "GeoStar"

17 KARTA OTWORU GEOTECHNICZNEGO Zał.Nr: 3.1 Profil numer OW1 Wiertnica: zestaw ręczny Rejon: ul. Wólczańska 219 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek Instytutu Fizyki Inwestor: Politechnika Łódzka Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak System wiercenia: Ręcznie Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Warstwy posadzkowe (lastrico+beton) posadzka X Nasypy Nasyp Nasyp niekontrolowany brązowo-szary (piasek+glina) Glina piaszczysta brązowo-szara z domieszką żwiru Symbol gruntu nn (P+G) Warstwa geotechniczna XI IIIb1 Wilgotność Stan gruntu ID IL Glina piaszczysta szara na pograniczu glin piaszczystej zwięzłej z domieszką żwiru z domieszką kamieni otoczaków /z+ż+ko IIIb Glina piaszczysta szara z domieszką żwiru przewarstwiona piaskiem gliniastym Pg 0.15 Czwartorzęd Plejstocen Glina piaszczysta szaro-brązowa z domieszką żwiru Glina piaszczysta szara z domieszką żwiru z domieszką kamieni otoczaków KO Rysunek wykonano programem "GeoStar"

18 KARTA OTWORU GEOTECHNICZNEGO Zał.Nr: 3.2 Profil numer OW2 Wiertnica: zestaw ręczny Rejon: ul. Wólczańska 219 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek Instytutu Fizyki Inwestor: Politechnika Łódzka Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak System wiercenia: Ręcznie Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Warstwy posadzkowe (lastrico+beton+cegła) posadzka X Nasypy Nasyp 0.35 Nasyp niekontrolowany brązowo-szary (piasek+glina) Symbol gruntu nn (P+G) Warstwa geotechniczna XI Wilgotność Stan gruntu ID IL Glina piaszczysta szaro-brązowa przewarstwiona piaskiem drobnym Glina piaszczysta zwięzła brązowo-szara z domieszką żwiru Pd z+ż IIIb1 IIIb Glina piaszczysta zwięzła brązowo-szara z domieszką żwiru z+ż IIIb Czwartorzęd Plejstocen Glina piaszczysta szaro-brązowa przewarstwiona piaskiem gliniastym z domieszką żwiru Glina piaszczysta brązowo-szara z domieszką żwiru Pg+Ż Glina piaszczysta szara z domieszką żwiru przewarstwiona piaskiem gliniastym 4.0 Pg Rysunek wykonano programem "GeoStar"

19 KARTA OTWORU GEOTECHNICZNEGO Zał.Nr: 3.3 Profil numer OW3 Wiertnica: zestaw ręczny Rejon: ul. Wólczańska 219 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek Instytutu Fizyki Inwestor: Politechnika Łódzka Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak System wiercenia: Ręcznie Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Warstwy posadzkowe (lastrico+beton+cegła) posadzka X Nasypy Nasyp 0.35 Nasyp niekontrolowany brązowo-szary (piasek+glina) Symbol gruntu nn (P+G) Warstwa geotechniczna XI Wilgotność Stan gruntu ID IL Glina piaszczysta szaro-brązowa z domieszką żwiru przewarstwiona piaskiem drobnym Pd IIIb Glina piaszczysta zwięzła brązowo-szara z domieszką żwiru z domieszką kamieni otoczaków z+ż+ko IIIb Glina piaszczysta brązowo-szara z domieszką żwiru przewarstwiona piaskiem gliniastym Pg Czwartorzęd Plejstocen Glina piaszczysta brązowo-szara z domieszką żwiru 3.50 Glina piaszczysta szara z domieszką żwiru Glina piaszczysta szara z domieszką żwiru IIIb Rysunek wykonano programem "GeoStar"

20 KARTA OTWORU GEOTECHNICZNEGO Zał.Nr: 3.4 Profil numer OW4 Wiertnica: zestaw ręczny Rejon: ul. Wólczańska 219 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek Instytutu Fizyki Inwestor: Politechnika Łódzka Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak System wiercenia: Ręcznie Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Warstwy posadzkowe (lastrico+beton+cegła) posadzka X Nasypy Nasyp 0.35 Nasyp niekontrolowany brązowo-szary (piasek+glina) Symbol gruntu nn (P+G) Warstwa geotechniczna XI Wilgotność Stan gruntu ID IL Glina piaszczysta szaro-brązowa z domieszką żwiru przewarstwiona piaskiem gliniastym przewarstwiona piaskiem drobnym Glina piaszczysta zwięzła brązowo-szara z domieszką żwiru z domieszką kamieni otoczaków Pg Pd IIIb1 0.1 z+ż+ko IIIb Czwartorzęd Plejstocen Glina piaszczysta szaro-brązowa z domieszką żwiru z domieszką kamieni otczaków Glina piaszczysta brązowo-szara z domieszką żwiru +KO Glina piaszczysta szara z domieszką żwiru z domieszką kamieni otoczaków +KO 4.30 Glina piaszczysta szara z domieszką żwiru IIIb Rysunek wykonano programem "GeoStar"

21 KARTA OTWORU GEOTECHNICZNEGO Zał.Nr: 3.5 Profil numer OW5 Wiertnica: zestaw ręczny Rejon: ul. Wólczańska 219 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek Instytutu Fizyki Inwestor: Politechnika Łódzka Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak System wiercenia: Ręcznie Rzędna: m n.p.m. Głębokość: 5.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Warstwy posadzkowe (wylewka+beton+płyta wiórowa+cegła) posadzka X 0.30 Nasyp niekontrolowany ciemnoszary (piasek+glina) nn (P+G) XI 0.60 Piasek drobny żółto-szary przewarstwiony piaskiem gliniastym Pd Pg Ia szg Glina piaszczysta szaro-brązowa z domieszką żwiru z domieszką kamieni otoczaków Nasypy Nasyp Symbol gruntu +KO Warstwa geotechniczna Wilgotność Stan gruntu ID IL 0.13 Czwartorzęd Plejstocen Glina piaszczysta szaro-brązowa z domieszką żwiru z domieszką kamieni otoczaków Glina piaszczysta szaro-brązowa z domieszką żwiru Glina piaszczysta brązowo-szara z domieszką żwiru Glina piaszczysta szara z domieszką żwiru +KO 3.60 Piasek średni jasnoszary Ps Ib w/nw szg Glina piaszczysta szara z domieszką żwiru Rysunek wykonano programem "GeoStar"

22 Rejon: ul. Wólczańska 217 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek CTI PŁ Inwestor: SKANSKA S.A. KARTA ARCHIWALNEGO OTWORU GEOTECHNICZNEGO Profil numer A1 Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak Zał.Nr: 4.1 Wiertnica: H25 SG System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Głębokość: 8.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Glina piaszczysta brązowo-szara przewarstwiona piaskiem Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu ID IL P IIIc w pl Glina brązowo-szara G Glina piaszczysta brązowo-szara Czwartorzęd Plejstocen Piasek średni szary Ps Ib nw szg Glina piaszczysta szara 5.0 IIIb Glina piaszczysta szara IIIa zw Rysunek wykonano programem "GeoStar"

23 Rejon: ul. Wólczańska 217 Miejscowość: Łódź Województwo: łódzkie Obiekt: Budynek CTI PŁ Inwestor: SKANSKA S.A. KARTA ARCHIWALNEGO OTWORU GEOTECHNICZNEGO Profil numer A2 Wiercenie: GEO SONDA Pracownia Geologiczna s.c. Nadzór geologiczny: mgr Zbigniew Bartczak Zał.Nr: 4.2 Wiertnica: H25 SG System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Głębokość: 1 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Nasyp niekontrolowany ciemnoszary (gruz nn XI w 0 ceglany+glina piaszczysta) Glina piaszczysta brązowo-szara na pograniczu gliny /G IIIc w pl 9 Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu ID IL Glina piaszczysta brązowo-szara Glina piaszczysta szara /w Czwartorzęd Plejstocen Piasek średni szary Ps Ib nw szg Glina piaszczysta szara IIIb Pospółka szara przewarstwiona gliną piaszczystą Po Ic nw szg Piasek gliniasty szary Pg IIa pzw Glina piaszczysta szara IIIa zw Rysunek wykonano programem "GeoStar"

24 Zał. 5 ZESTAWIENIE WYNIKÓW BADAŃ GRUNTU Z OBIEKTU: Instytut Fizyki Politechniki Łódzkiej Lp. Nr Głębokość Nazwa gruntu Zawartość frakcji % Wn Wp W L I L I P otw. Żwir Piasek Pył Ił % % % 1 OW1 1,3 glina piaszczysta 14,55 13,52 28,3 0,07 14,78 2 OW2 1,4 glina piaszczysta zwięzła 17,95 16,25 38,6 0,08 22,35 3 OW3 1,4 glina piaszczysta zwięzła 17,56 15,62 38,1 0,09 22,48 4 OW4 1,3 glina piaszczysta zwięzła 18,37 17,10 39,8 0,06 22,70 5 OW5 1,4 glina piaszczysta 14,72 12,90 27,1 0,13 14,20 BADANIA WYKONAŁ: mgr Zbigniew Bartczak upr. geolog. VII Badania wykonano zgodnie z normą PN-88/B Grunty Budowlane. Badania próbek gruntu

25 Objaœnienia symboli u ywanych na przekrojach geotechnicznych i w profilach otworów Grunty nasypowe : - NN - nasyp niebudowlany - NB - nasyp budowlany Grunty organiczne rodzime : - Gb - gleba - Nm - namu³ Grunty mineralne, rodzime nieskaliste : - KO - otoczaki - - wir - Po (g) - pospó³ka ( gliniasta ) - Pr - piasek gruby - Ps - piasek œredni - Pd - piasek drobny - Pp - piasek pylasty - Pg - piasek gliniasty - P - py³ - P p - py³ piaszczysty - G - glina - (z) - glina piaszczysta (zwiêz³a ) - - glina pylasta Znaki dodatkowe : + - domieszki // - przewarstwienia / - na pograniczu ( ) - okreœlenia uzupe³niaj¹ce Geneza i stratygrafia : Qh Qp - czwartorzêd, holocen - czwartorzêd, plejstocen fg - utwory fluwioglacjalne ( wodnolodowcowe ) g - utwory glacjalne ( polodowcowe ) d - osady deluwialne ( stokowe ) Oznaczenia stanu gruntu : Grunty niespoiste (sypkie) : I = 0,50 - wartoœæ stopnia zagêszczenia D ln - luÿny szg - œrednio zagêszczony zg - zagêszczony Grunty spoiste : I = 0,15 - wartoœæ stopnia plastycznoœci L p³ - p³ynny mpl - miêkkoplastyczny pl - plastyczny - twardopastyczny pzw - pó³zwarty zw - zwarty Oznaczenia wilgotnoœci gruntu :. - ma³o wilgotny w. - wilgotny m. - mokry nw. - nawodniony Inne oznaczenia : IIa - granice litologiczne - granice warstw geotechnicznych - numer warstwy geotechnicznej 1 - numer otworu 229,50 - rzêdna otworu w m n.p.m. 1,5 3,50 2,5 - swobodne zwierciad³o wody gruntowej w m p.p.t. 2,5 2,4 - próba gruntu o natur. Uziarnieniu - zwierciad³o wody ustalone - zwierciad³o wody nawiercone - poziom s¹czenia - poziom zwierciad³a wód gruntowych gl - utwory glacjilimniczne ( lodowcowo-zastoiskowe )
