1 Tie fb au ga l a b au aq uab au s p o r tb au Sportbau OBIEKTY SPORTOWE

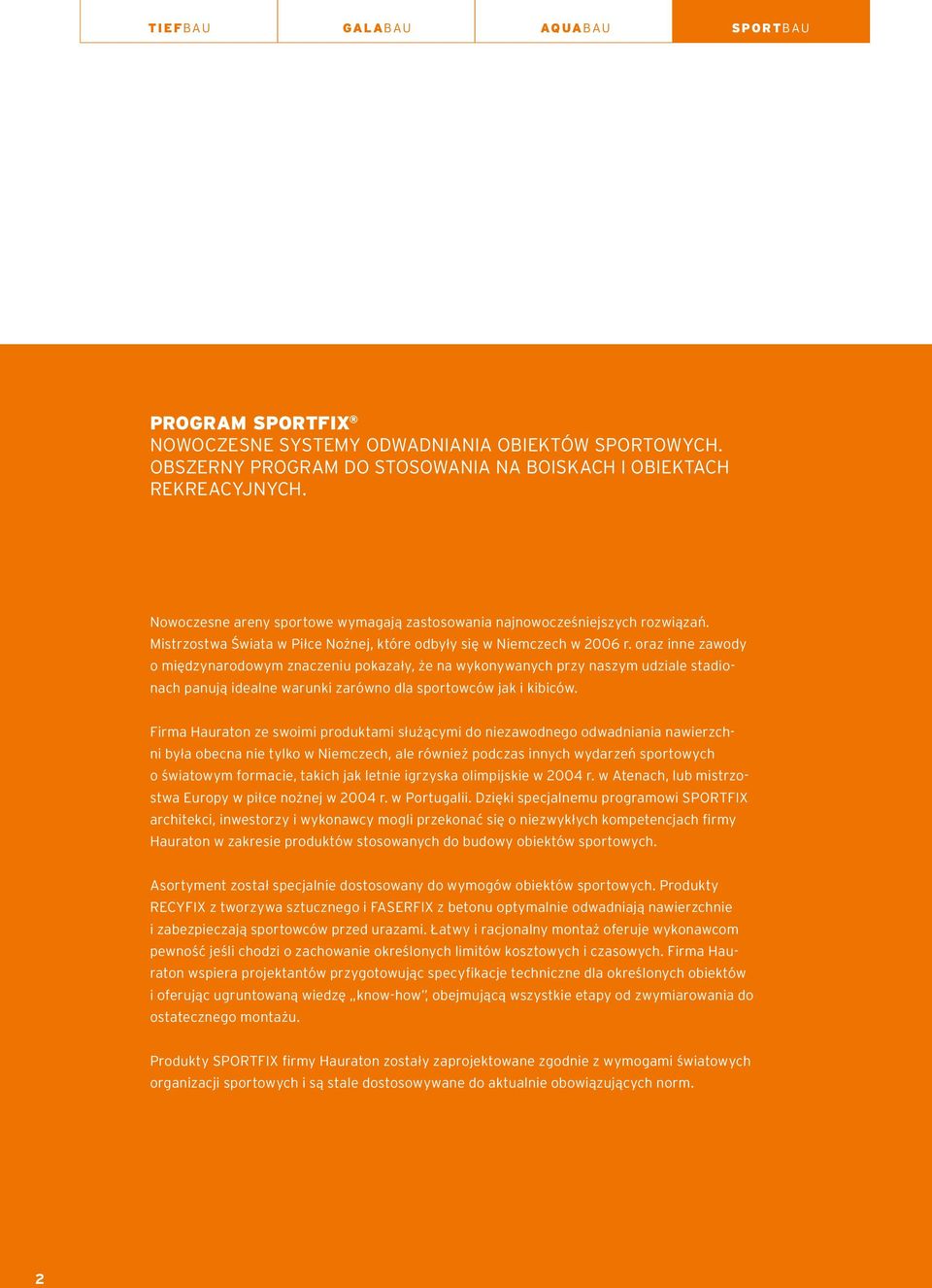

2 Tie fb au ga l a b au aq uab au s p o r tb au PROGRAM SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH. Nowoczesne areny sportowe wymagają zastosowania najnowocześniejszych rozwiązań. Mistrzostwa Świata w Piłce Nożnej, które odbyły się w Niemczech w 2006 r. oraz inne zawody o międzynarodowym znaczeniu pokazały, że na wykonywanych przy naszym udziale stadionach panują idealne warunki zarówno dla sportowców jak i kibiców. Firma Hauraton ze swoimi produktami służącymi do niezawodnego odwadniania nawierzchni była obecna nie tylko w Niemczech, ale również podczas innych wydarzeń sportowych o światowym formacie, takich jak letnie igrzyska olimpijskie w 2004 r. w Atenach, lub mistrzostwa Europy w piłce nożnej w 2004 r. w Portugalii. Dzięki specjalnemu programowi SPORTFIX architekci, inwestorzy i wykonawcy mogli przekonać się o niezwykłych kompetencjach firmy Hauraton w zakresie produktów stosowanych do budowy obiektów sportowych. Asortyment został specjalnie dostosowany do wymogów obiektów sportowych. Produkty RECYFIX z tworzywa sztucznego i FASERFIX z betonu optymalnie odwadniają nawierzchnie i zabezpieczają sportowców przed urazami. Łatwy i racjonalny montaż oferuje wykonawcom pewność jeśli chodzi o zachowanie określonych limitów kosztowych i czasowych. Firma Hauraton wspiera projektantów przygotowując specyfikacje techniczne dla określonych obiektów i oferując ugruntowaną wiedzę know-how, obejmującą wszystkie etapy od zwymiarowania do ostatecznego montażu. Produkty SPORTFIX firmy Hauraton zostały zaprojektowane zgodnie z wymogami światowych organizacji sportowych i są stale dostosowywane do aktualnie obowiązujących norm.

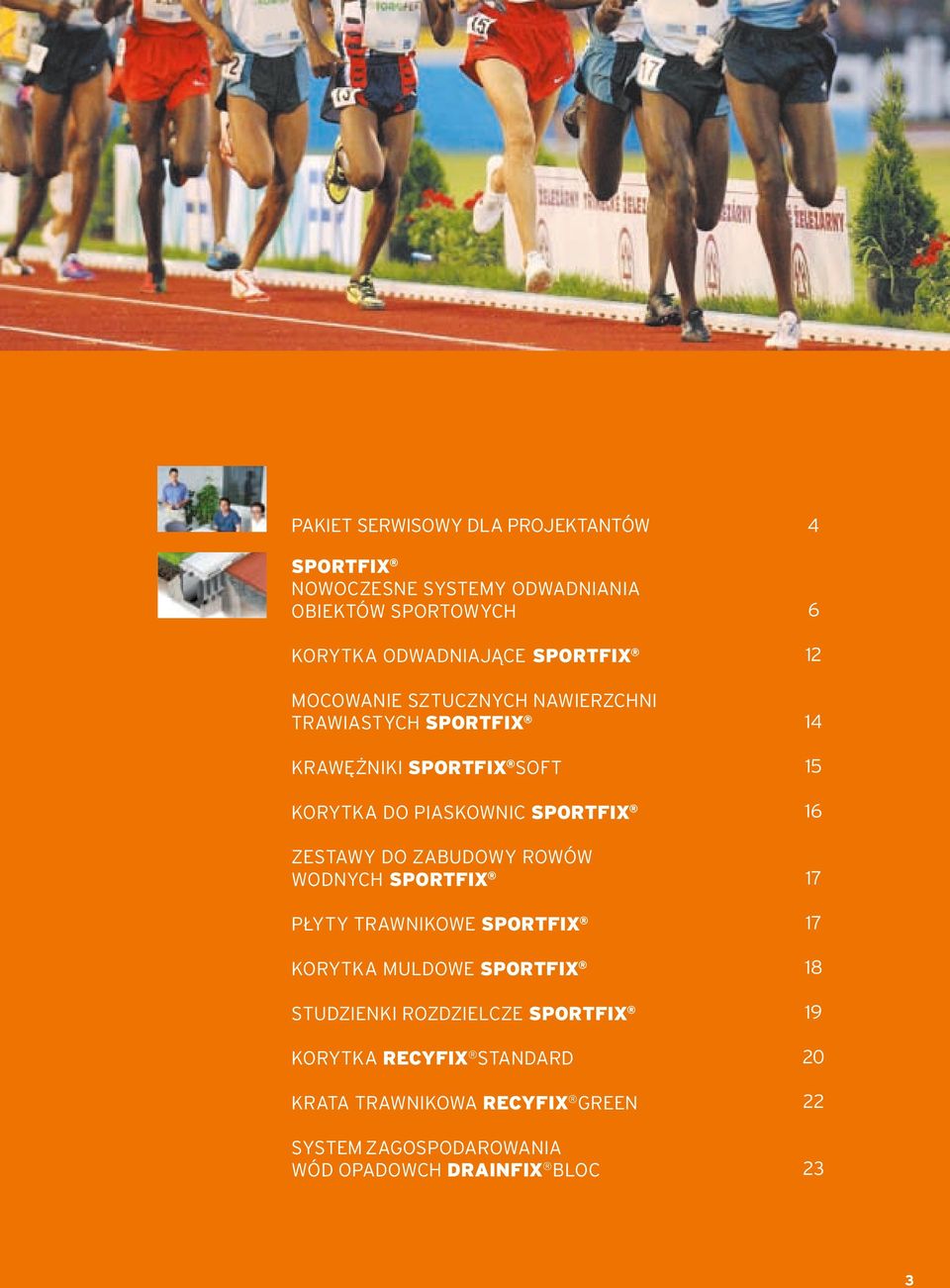

3 PAKIET SERwISOWY DLA PROJEKTANTÓW 4 SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH 6 KORYTKA ODWADNIAJĄCE SPORTFIX 12 MOCOWANIE SZTUCZNYCH NAWIERZCHNI TRAWIASTYCH SPORTFIX 14 KRAWĘŻNIKI SPORTFIX SOFT 15 KORYTKA DO PIASKOWNIC SPORTFIX 16 ZESTAWY DO ZABUDOWY ROWÓW WODNYCH SPORTFIX 17 PŁYTY TRAWNIKOWE SPORTFIX 17 KORYTKA MULDOWE SPORTFIX 18 STUDZIENKI ROZDZIELCZE SPORTFIX 19 korytka RECYFIX Standard 20 KRATA TRAWNIKOWA RECYFIX GREEN 22 SYSTEM ZAGOSPODAROWANIA WÓD OPADOWCH DRAINFIX BLOC 23

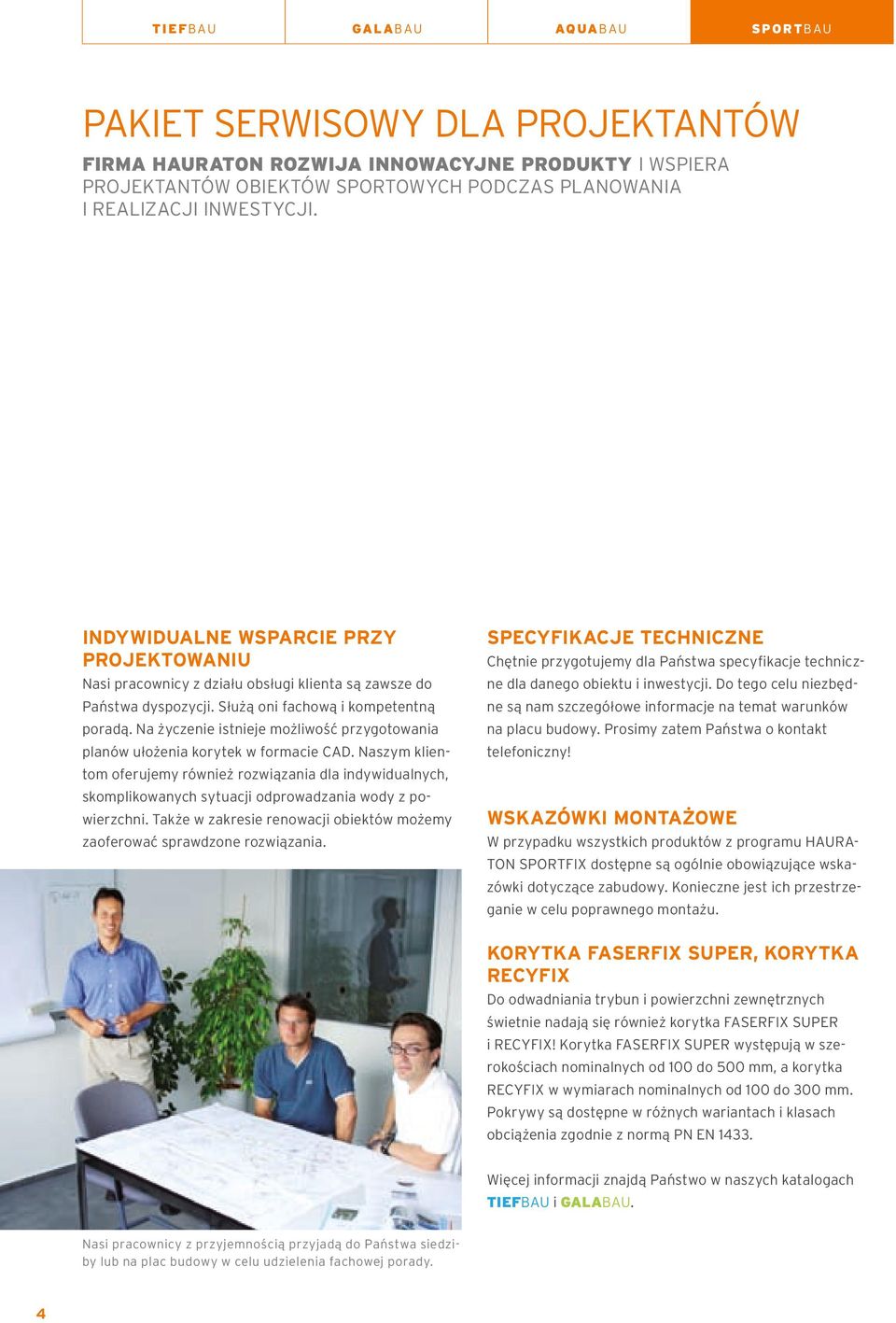

4 Tie fb au ga l a b au aq uab au s p o r tb au PAKIET SERWISOWY DLA PROJEKTANTÓW FIRMA HAURATON ROZWIJA INNOWACYJNE PRODUKTY I WSPIERA PROJEKTANTÓW OBIEKTÓW SPORTOWYCH PODCZAS PLANOWANIA I REALIZACJI INWESTYCJI. INDYWIDUALNE WSPARCIE PRZY PROJEKTOWANIU SPECYFIKACJE TECHNICZNE Nasi pracownicy z działu obsługi klienta są zawsze do ne dla danego obiektu i inwestycji. Do tego celu niezbęd- Państwa dyspozycji. Służą oni fachową i kompetentną ne są nam szczegółowe informacje na temat warunków poradą. Na życzenie istnieje możliwość przygotowania na placu budowy. Prosimy zatem Państwa o kontakt planów ułożenia korytek w formacie CAD. Naszym klien- telefoniczny! Chętnie przygotujemy dla Państwa specyfikacje technicz- tom oferujemy również rozwiązania dla indywidualnych, skomplikowanych sytuacji odprowadzania wody z powierzchni. Także w zakresie renowacji obiektów możemy WSKAZÓWKI MONTAŻOWE zaoferować sprawdzone rozwiązania. W przypadku wszystkich produktów z programu HAURATON SPORTFIX dostępne są ogólnie obowiązujące wskazówki dotyczące zabudowy. Konieczne jest ich przestrzeganie w celu poprawnego montażu. KORYTKA FASERFIX SUPER, KORYTKA RECYFIX Do odwadniania trybun i powierzchni zewnętrznych świetnie nadają się również korytka FASERFIX SUPER i RECYFIX! Korytka FASERFIX SUPER występują w szerokościach nominalnych od 100 do, a korytka RECYFIX w wymiarach nominalnych od 100 do 300. Pokrywy są dostępne w różnych wariantach i klasach obciążenia zgodnie z normą PN EN Więcej informacji znajdą Państwo w naszych katalogach i. Nasi pracownicy z przyjemnością przyjadą do Państwa siedziby lub na plac budowy w celu udzielenia fachowej porady.

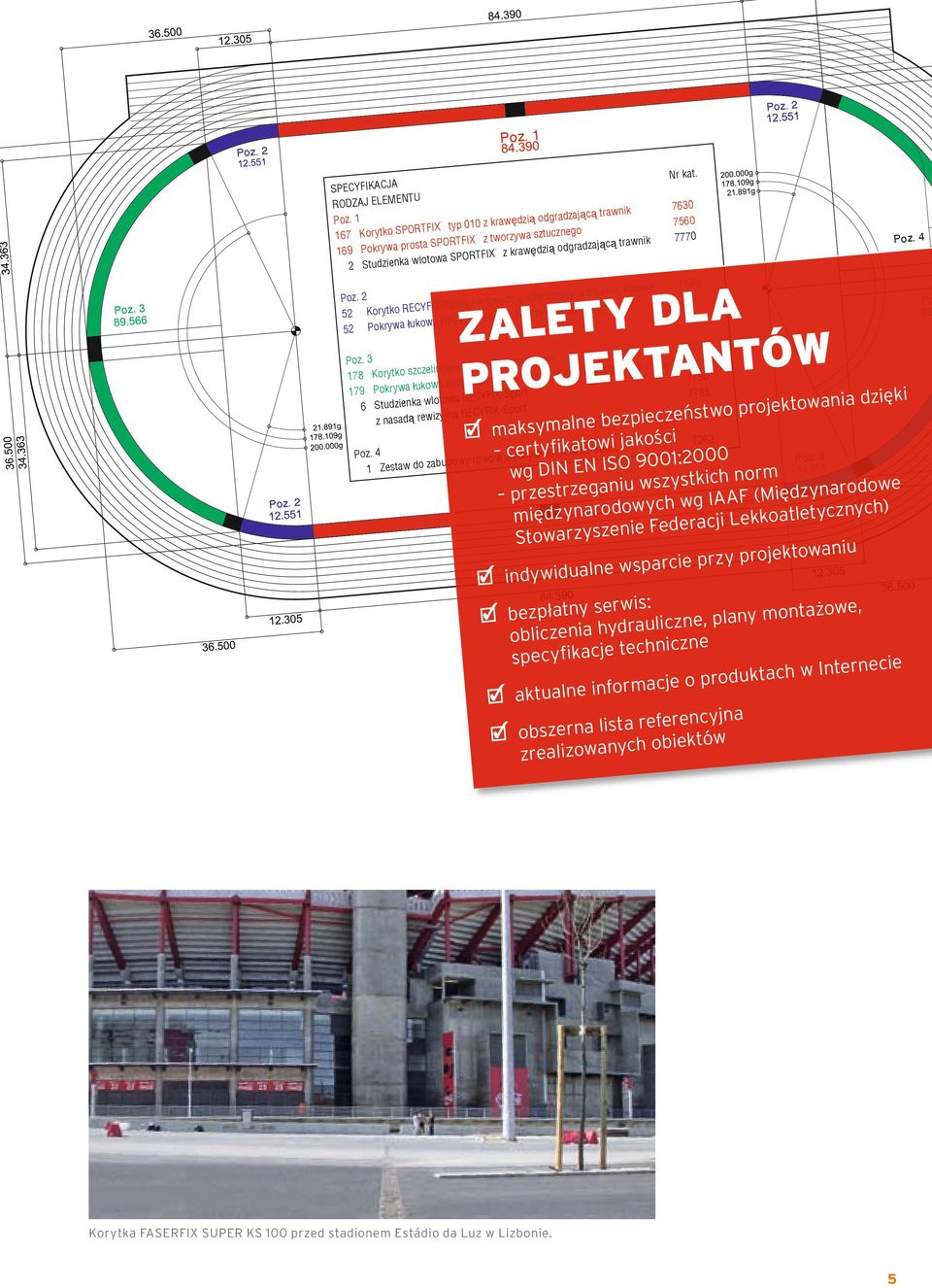

5 Poz. 2 Poz. 1 Poz. 2 SPECYFIKACJA ENTU RODZAJ ELEM ik adzającą trawn Poz. 1 krawędzią odgr TFIX typ 010 z OR o SP eg ko zn ryt tuc Ko sz 167 IX z tworzywa wnik prosta SPORTF odgradzającą tra 169 Pokrywa IX z krawędzią TF OR SP wa wloto 2 Studzienka Nr kat. e wnik, łukow odgradzającą tra Poz. 2 rt z krawędzią po -S FIX o CY eg RE zn wa sztuc 52 Korytko -Sport z tworzy łukowa RECYFIX wa kry Po Poz ZALETY DLA TÓW N TA K E J PRO Poz. 3 r Poz. 3 FIX-Sport Supe sztucznego czelinowe RECY port z tworzywa -S 178 Korytko sz FIX CY a RE jąc pia śle za a łukow 179 Pokrywa FIX-Sport wlotowa RECY 6 Studzienka FIX-Sport CY RE jną izy z nasadą rew Poz. 2 Po ki ktowania dzię je ro p o w st ń bezpiecze maksymalne i jakości 7262 port fikatow rt ce Poz. 4 ychyfaserfix-s dn wo w Poz. 2 wó 2000 ro budowy 1 Zestaw do za EN ISO 9001: IN rm wgpd o 1 n. h oz niu wszystkic narodowe przestrzega IAAF (Między g w h c y w o d ych) międzynaro ekkoatletyczn L ji c ra e d e F enie Stowarzysz towaniu ie przy projek rc a sp w e ln a indywidu rwis: we, bezpłatny se lany montażo p, e zn c li u ra d obliczenia hy techniczne specyfikacje ecie tach w Intern k u d ro p o je c rma aktualne info a a referencyjn st li a rn e sz b o h obiektów zrealizowanyc Korytka FASERFIX SUPER KS 100 przed stadionem Estádio da Luz w Lizbonie.

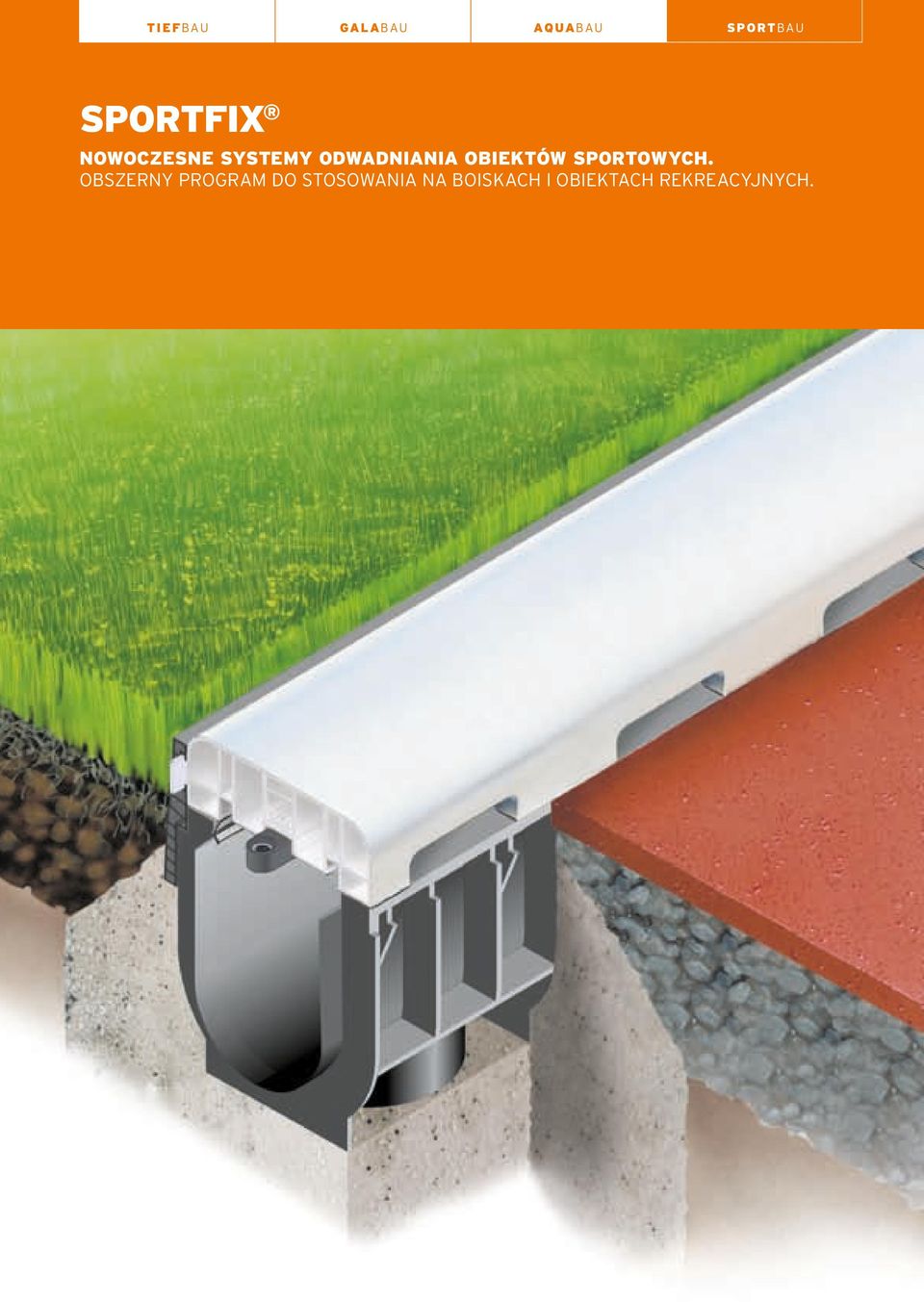

6 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH.

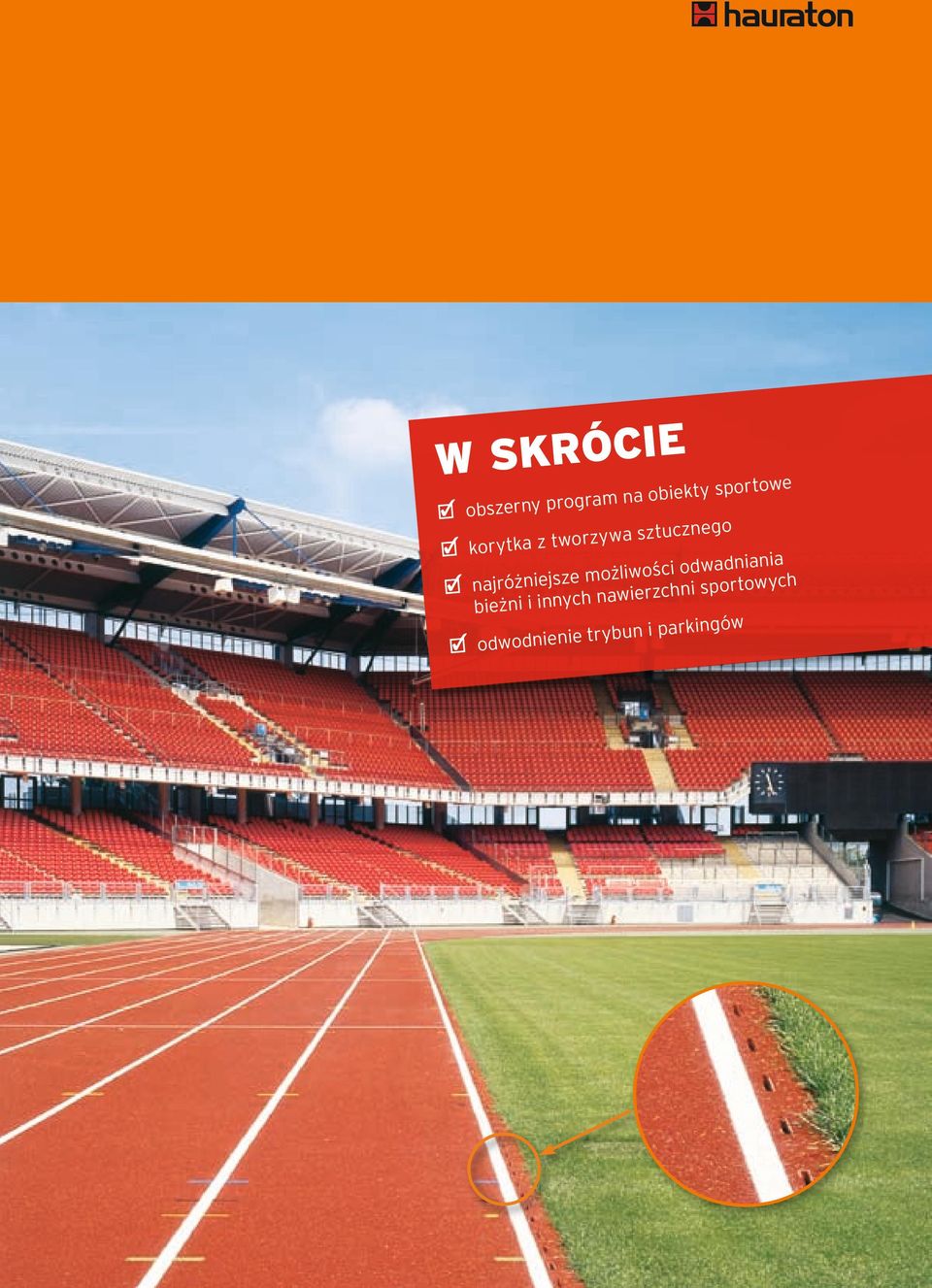

7 W skrócie ty sportowe k gram na obie obszerny pro go ywa sztuczne rz o tw z a tk kory adniania ożliwości odw m ze js ie żn ó owych jr na ierzchni sport w a n h c y n in i bieżni ingów trybun i park odwodnienie

8 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH. 2 1

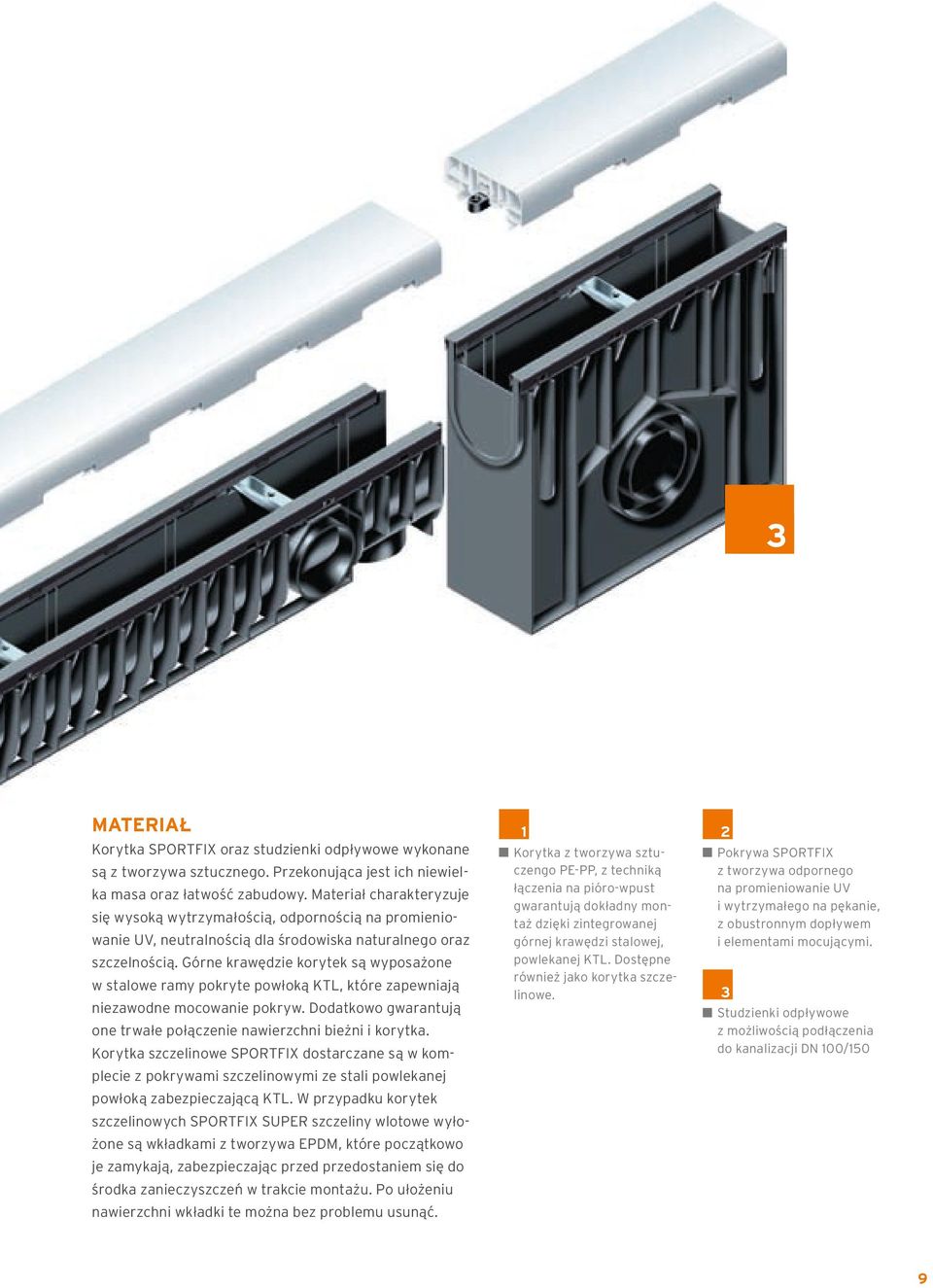

9 3 MATERIAŁ Korytka SPORTFIX oraz studzienki odpływowe wykonane są z tworzywa sztucznego. Przekonująca jest ich niewielka masa oraz łatwość zabudowy. Materiał charakteryzuje się wysoką wytrzymałością, odpornością na promieniowanie UV, neutralnością dla środowiska naturalnego oraz szczelnością. Górne krawędzie korytek są wyposażone w stalowe ramy pokryte powłoką KTL, które zapewniają niezawodne mocowanie pokryw. Dodatkowo gwarantują one trwałe połączenie nawierzchni bieżni i korytka. Korytka szczelinowe SPORTFIX dostarczane są w kom- 1 Korytka z tworzywa sztuczengo PE-PP, z techniką łączenia na pióro-wpust gwarantują dokładny montaż dzięki zintegrowanej górnej krawędzi stalowej, powlekanej KTL. Dostępne również jako korytka szczelinowe. 2 Pokrywa SPORTFIX z tworzywa odpornego na promieniowanie UV i wytrzymałego na pękanie, z obustronnym dopływem i elementami mocującymi. 3 Studzienki odpływowe z możliwością podłączenia do kanalizacji DN 100/150 plecie z pokrywami szczelinowymi ze stali powlekanej powłoką zabezpieczającą KTL. W przypadku korytek szczelinowych SPORTFIX SUPER szczeliny wlotowe wyłożone są wkładkami z tworzywa EPDM, które początkowo je zamykają, zabezpieczając przed przedostaniem się do środka zanieczyszczeń w trakcie montażu. Po ułożeniu nawierzchni wkładki te można bez problemu usunąć.

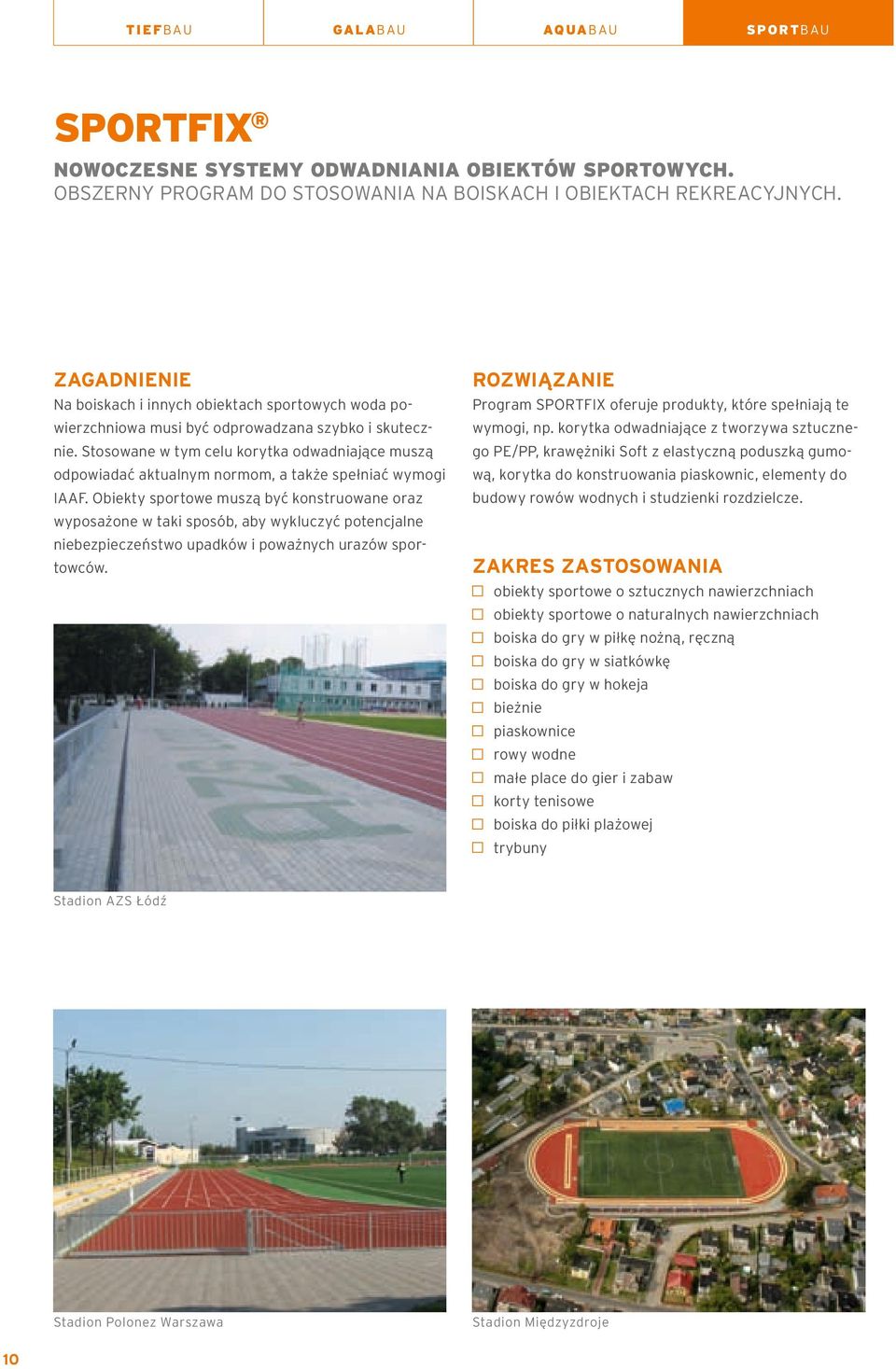

10 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX NOWOCZESNE SYSTEMY ODWADNIANIA OBIEKTÓW SPORTOWYCH. OBSZERNY PROGRAM DO STOSOWANIA NA BOISKACH I OBIEKTACH REKREACYJNYCH. ZAGADNIENIE ROZWIĄZANIE Na boiskach i innych obiektach sportowych woda po- Program SPORTFIX oferuje produkty, które spełniają te wierzchniowa musi być odprowadzana szybko i skutecz- wymogi, np. korytka odwadniające z tworzywa sztuczne- nie. Stosowane w tym celu korytka odwadniające muszą go PE/PP, krawężniki Soft z elastyczną poduszką gumo- odpowiadać aktualnym normom, a także spełniać wymogi wą, korytka do konstruowania piaskownic, elementy do IAAF. Obiekty sportowe muszą być konstruowane oraz budowy rowów wodnych i studzienki rozdzielcze. wyposażone w taki sposób, aby wykluczyć potencjalne niebezpieczeństwo upadków i poważnych urazów sportowców. ZAKRES ZASTOSOWANIA obiekty sportowe o sztucznych nawierzchniach obiekty sportowe o naturalnych nawierzchniach boiska do gry w piłkę nożną, ręczną boiska do gry w siatkówkę boiska do gry w hokeja bieżnie piaskownice rowy wodne małe place do gier i zabaw korty tenisowe boiska do piłki plażowej trybuny Stadion AZS Łódź Stadion Polonez Warszawa 10 Stadion Międzyzdroje

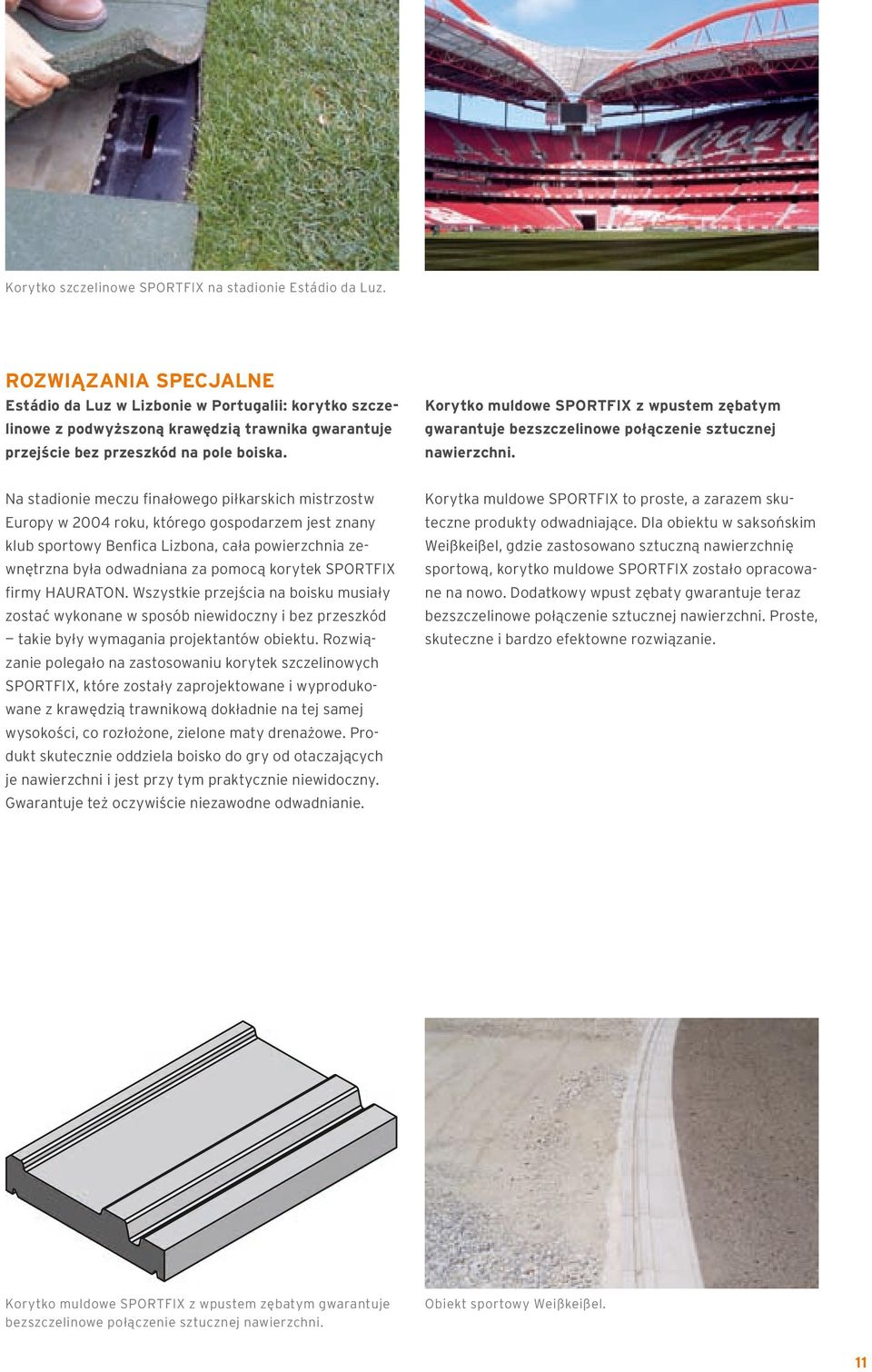

11 Korytko szczelinowe SPORTFIX na stadionie Estádio da Luz. ROZWIĄZANIA SPECJALNE Estádio da Luz w Lizbonie w Portugalii: korytko szcze- Korytko muldowe SPORTFIX z wpustem zębatym linowe z podwyższoną krawędzią trawnika gwarantuje gwarantuje bezszczelinowe połączenie sztucznej przejście bez przeszkód na pole boiska. nawierzchni. Na stadionie meczu finałowego piłkarskich mistrzostw Korytka muldowe SPORTFIX to proste, a zarazem sku- Europy w 2004 roku, którego gospodarzem jest znany teczne produkty odwadniające. Dla obiektu w saksońskim klub sportowy Benfica Lizbona, cała powierzchnia ze- Weißkeißel, gdzie zastosowano sztuczną nawierzchnię wnętrzna była odwadniana za pomocą korytek SPORTFIX sportową, korytko muldowe SPORTFIX zostało opracowa- firmy HAURATON. Wszystkie przejścia na boisku musiały ne na nowo. Dodatkowy wpust zębaty gwarantuje teraz zostać wykonane w sposób niewidoczny i bez przeszkód bezszczelinowe połączenie sztucznej nawierzchni. Proste, takie były wymagania projektantów obiektu. Rozwią- skuteczne i bardzo efektowne rozwiązanie. zanie polegało na zastosowaniu korytek szczelinowych SPORTFIX, które zostały zaprojektowane i wyprodukowane z krawędzią trawnikową dokładnie na tej samej wysokości, co rozłożone, zielone maty drenażowe. Produkt skutecznie oddziela boisko do gry od otaczających je nawierzchni i jest przy tym praktycznie niewidoczny. Gwarantuje też oczywiście niezawodne odwadnianie. Korytko muldowe SPORTFIX z wpustem zębatym gwarantuje bezszczelinowe połączenie sztucznej nawierzchni. Obiekt sportowy Weißkeißel. 11

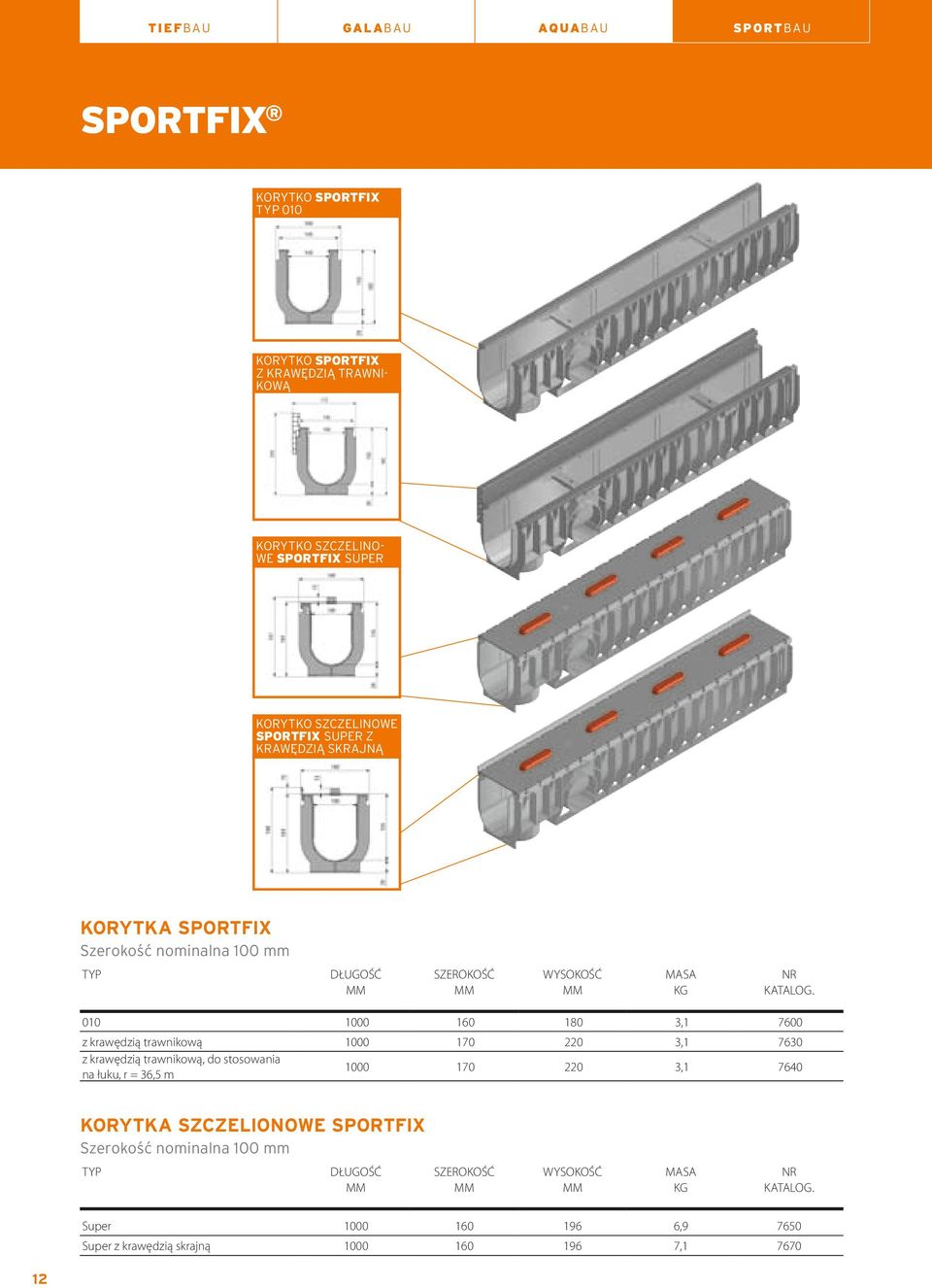

12 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX KORYTKO SPORTFIX 010 KORYTKO SPORTFIX z krawędzią trawnikową Korytko szczelinowe SPORTFIX super Korytko szczelinowe SPORTFIX super z krawędzią skrajną Korytka SPORTFI Szerokość nominalna 100 DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA ,1 70 z krawędzią trawnikową z krawędzią trawnikową, do stosowania na łuku, r = 36,5 m , , DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA Super , Super z krawędzią skrajną , Korytka SZCZELIONOWe SPORTFIX Szerokość nominalna

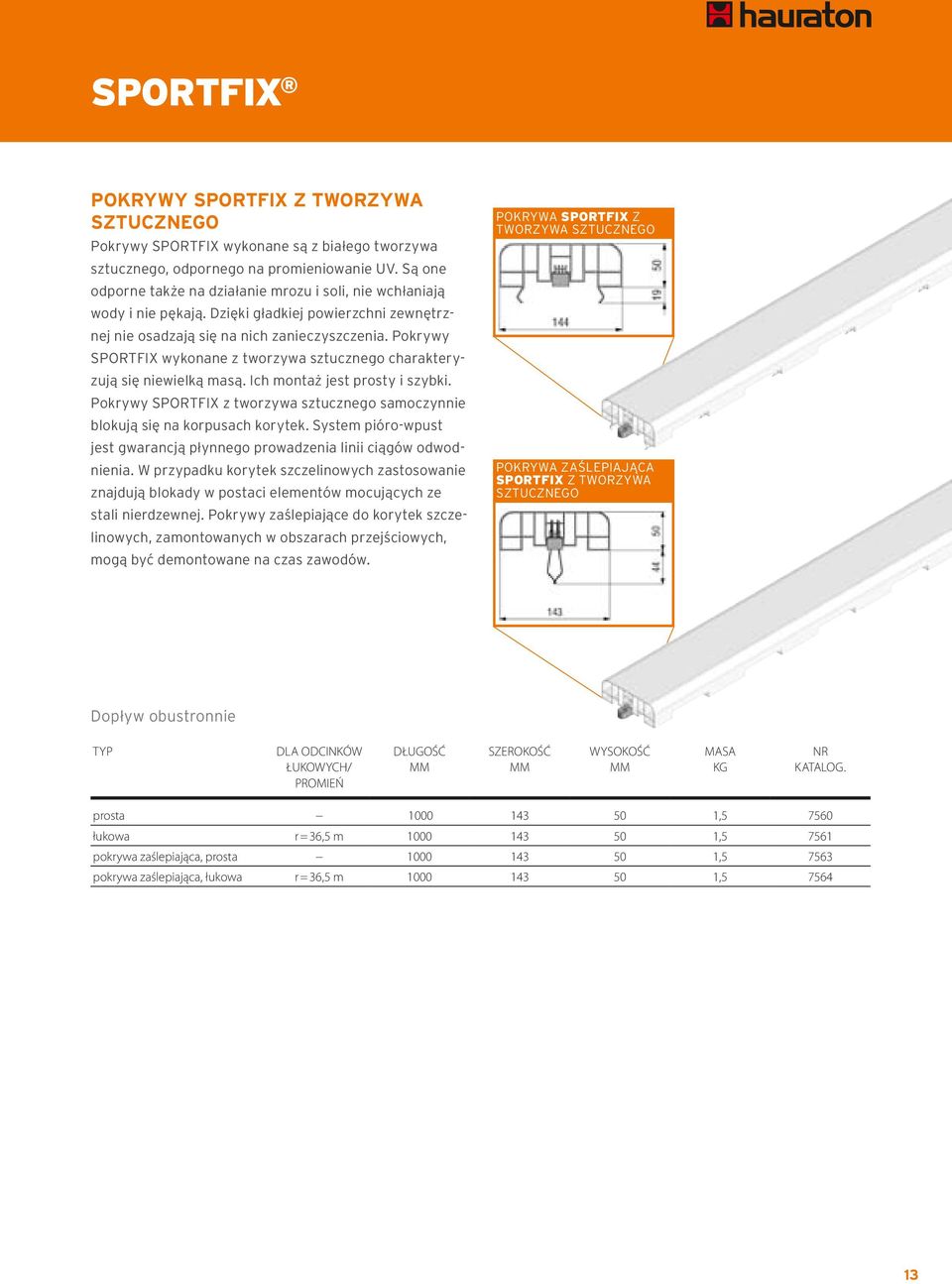

13 faserfisuper SPORTFIX ks 100 Abdeckung POKRYWY SPORTFIX Z TWORZYWA SZTUCZNEGO POKRYWA SPORTFIX Z TWORZYWA SZTUCZNEGO Pokrywy SPORTFIX wykonane są z białego tworzywa sztucznego, odpornego na promieniowanie UV. Są one odporne także na działanie mrozu i soli, nie wchłaniają wody i nie pękają. Dzięki gładkiej powierzchni zewnętrznej nie osadzają się na nich zanieczyszczenia. Pokrywy SPORTFIX wykonane z tworzywa sztucznego charakteryzują się niewielką masą. Ich montaż jest prosty i szybki. Pokrywy SPORTFIX z tworzywa sztucznego samoczynnie blokują się na korpusach korytek. System pióro-wpust jest gwarancją płynnego prowadzenia linii ciągów odwodnienia. W przypadku korytek szczelinowych zastosowanie znajdują blokady w postaci elementów mocujących ze POKRYWA ZAŚLEPIAJĄCA SPORTFIX Z TWORZYWA SZTUCZNEGO stali nierdzewnej. Pokrywy zaślepiające do korytek szczelinowych, zamontowanych w obszarach przejściowych, mogą być demontowane na czas zawodów. Dopływ obustronnie DLA ODCINKÓW ŁUKOWYCH/ PROMIEŃ DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA prosta ,5 75 łukowa r = 36,5 m , pokrywa zaślepiająca, prosta , pokrywa zaślepiająca, łukowa r = 36,5 m ,

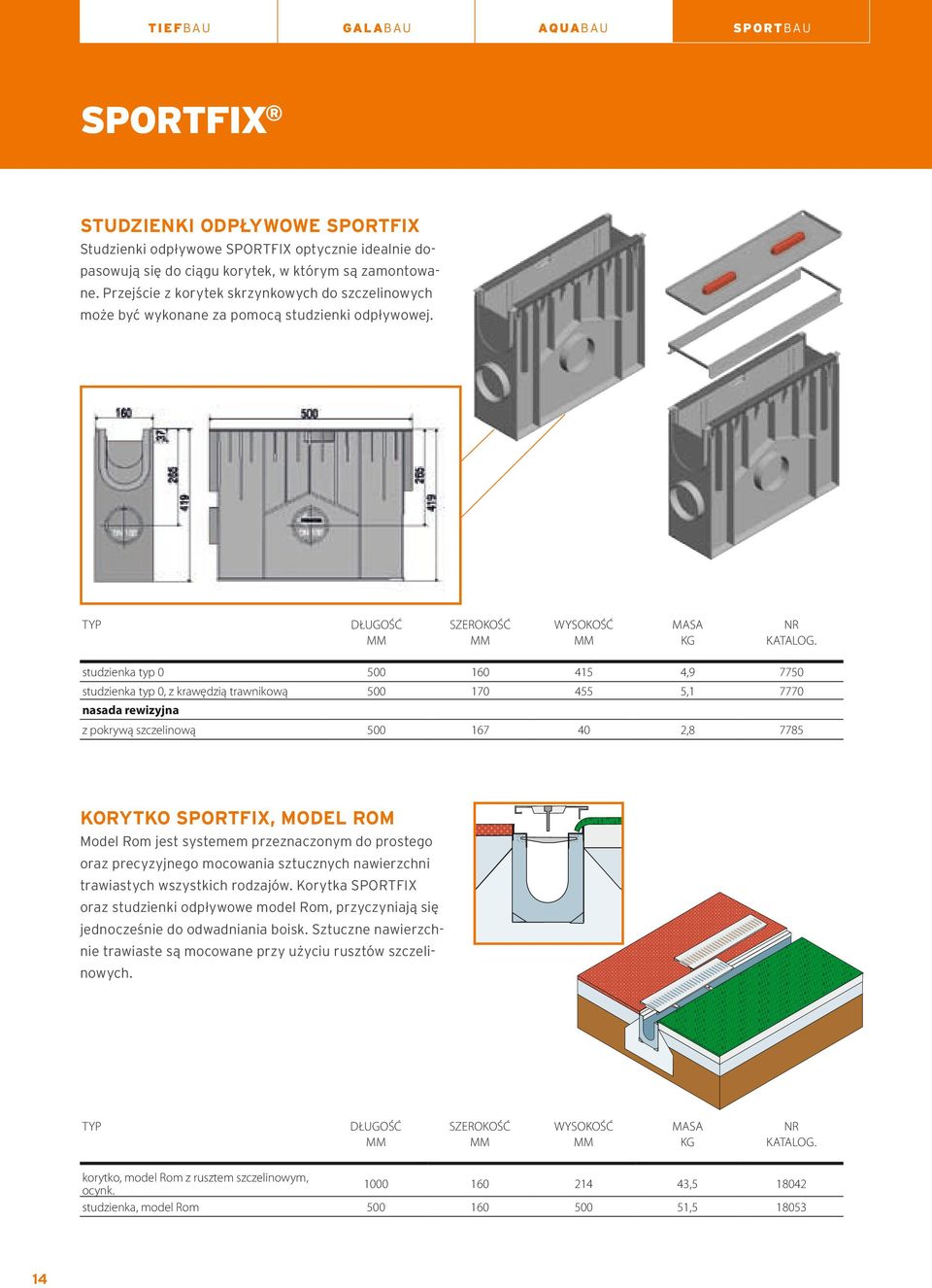

14 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX STUDZIENKI ODPŁYWOWE SPORTFIX Studzienki odpływowe SPORTFIX optycznie idealnie dopasowują się do ciągu korytek, w którym są zamontowane. Przejście z korytek skrzynkowych do szczelinowych może być wykonane za pomocą studzienki odpływowej. typ DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA studzienka typ , studzienka typ 0, z krawędzią trawnikową , , nasada rewizyjna z pokrywą szczelinową KORYTKO SPORTFIX, MODEL ROM Model Rom jest systemem przeznaczonym do prostego oraz precyzyjnego mocowania sztucznych nawierzchni trawiastych wszystkich rodzajów. Korytka SPORTFIX oraz studzienki odpływowe model Rom, przyczyniają się jednocześnie do odwadniania boisk. Sztuczne nawierzchnie trawiaste są mocowane przy użyciu rusztów szczeli- (! 52!4 /. nowych.. 4/ /. 2!! (! (! typ korytko, model Rom z rusztem szczelinowym, ocynk. studzienka, model Rom 14 DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA , ,

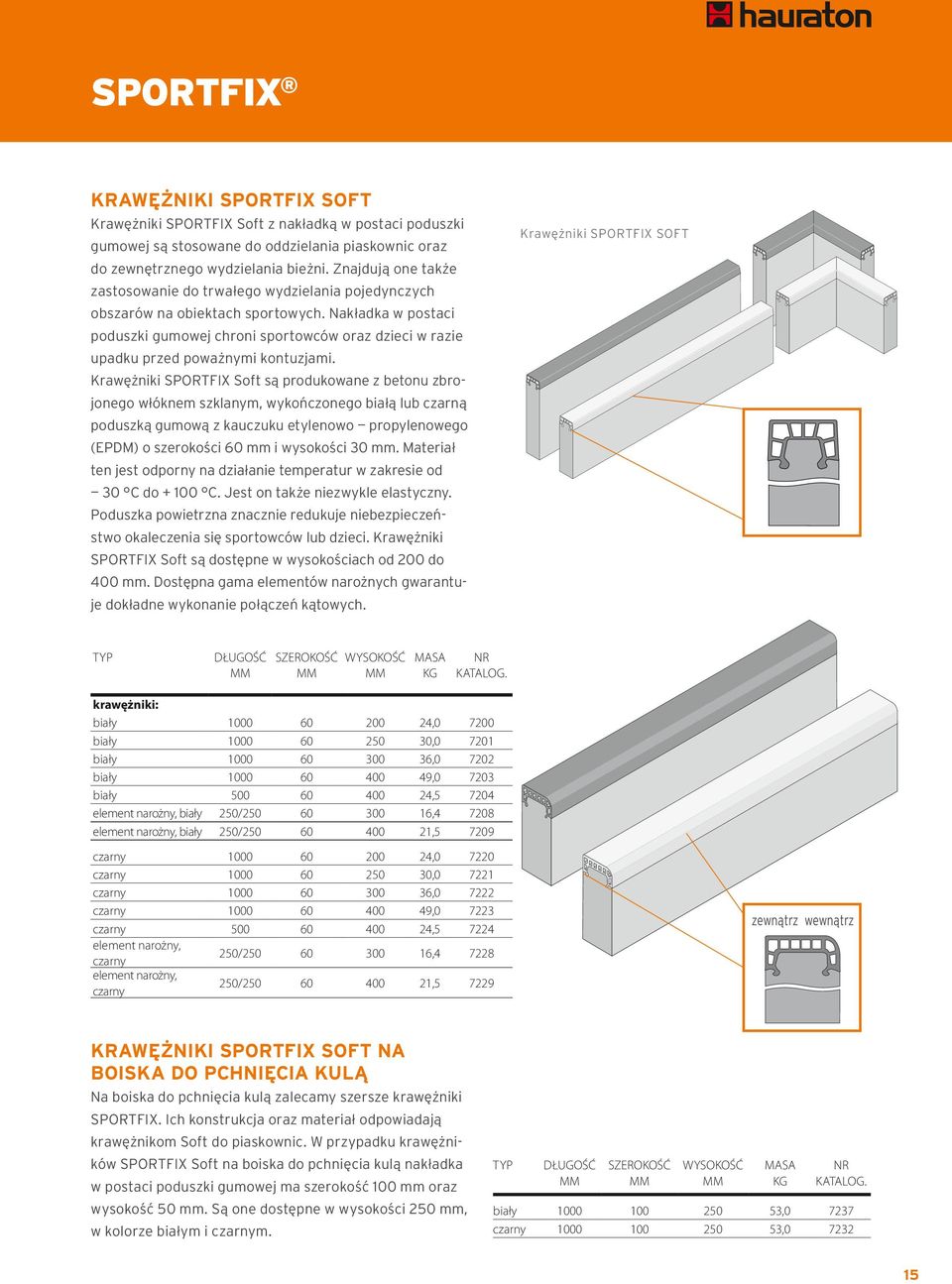

15 faserfisuper SPORTFIX ks 100 Abdeckung KRAWĘŻNIKI SPORTFIX SOFT Krawężniki SPORTFIX Soft z nakładką w postaci poduszki Krawężniki SPORTFIX SOFT gumowej są stosowane do oddzielania piaskownic oraz do zewnętrznego wydzielania bieżni. Znajdują one także zastosowanie do trwałego wydzielania pojedynczych obszarów na obiektach sportowych. Nakładka w postaci poduszki gumowej chroni sportowców oraz dzieci w razie upadku przed poważnymi kontuzjami. Krawężniki SPORTFIX Soft są produkowane z betonu zbrojonego włóknem szklanym, wykończonego białą lub czarną poduszką gumową z kauczuku etylenowo propylenowego (EPDM) o szerokości i wysokości 30. Materiał ten jest odporny na działanie temperatur w zakresie od 30 C do C. Jest on także niezwykle elastyczny. Poduszka powietrzna znacznie redukuje niebezpieczeństwo okaleczenia się sportowców lub dzieci. Krawężniki SPORTFIX Soft są dostępne w wysokościach od 200 do 400. Dostępna gama elementów narożnych gwarantuje dokładne wykonanie połączeń kątowych. krawężniki: biały biały biały biały biały element narożny, biały element narożny, biały czarny czarny czarny czarny czarny element narożny, czarny element narożny, czarny DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA 250/ / ,0 30,0 36,0 49,0 24,5 16,4 21, ,0 30,0 36,0 49,0 24, / , / , zewnątrz wewnątrz KRAWĘŻNIKI SPORTFIX SOFT NA BOISKA DO PCHNIĘCIA KULĄ Na boiska do pchnięcia kulą zalecamy szersze krawężniki SPORTFIX. Ich konstrukcja oraz materiał odpowiadają krawężnikom Soft do piaskownic. W przypadku krawężników SPORTFIX Soft na boiska do pchnięcia kulą nakładka w postaci poduszki gumowej ma szerokość 100 oraz wysokość 50. Są one dostępne w wysokości 250, w kolorze białym i czarnym. biały czarny DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA 53,0 53,

16 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX KORYTKA DO PIASKOWNIC SPORTFIX Korytka do piaskownic SPORTFIX zapobiegają przedostawaniu się piasku na graniczącą z piaskownicą bieżnię, kiedy sportowiec opuszcza piaskownicę. W przypadku sztucznych nawierzchni zapobiega to ich uszkodzeniom. W przypadku korytek do piaskownic SPORTFIX elementy dolne wykonane są z polipropylenu. Ich szerokość to, a długość to, 5 lub. W dnie uformowany jest króciec odpływowy DN 100. Korytka do piaskownic SPORTFIX po jednej stronie mają zamontowany metalowy profil. Umożliwia on wykonanie niezawodnego połączenia z graniczącymi powierzchniami bieżni. Korytka dostarczane są jako komplet, z rusztem nośnym, kratowym oraz z trwale zamontowaną matą gumową. Ich osprzęt stanowią ocynkowane ścianki czołowe. Korytka do piaskownic SPORTFIX można montować w pojedynczych lub w podwójnych szeregach. Korytka 2 ułożone podwójnie tworzą szeroką, 1 m strefę ochronną wokół piaskownicy. KORYTKA DO PIASKOWNIC SPORTFIX, DWA RZĘDY KRAWĘŻNIK SPORTFIX SOFT 1 PIASKOWNICA 1 Element dolny z polipropylenu z uformowanym odpływem DN 100 Przykład zabudowy z krawężnikiem SPORTFIX SOFT i korytkiem do piaskownic SPORTFIX 2 Ruszt kratowy, nośny, z trwale zamontowaną matą gumową oraz metalowym profilem po jednej stronie, do łączenia z powierzchniami bieżni korytko do piaskownic 2 korytko do piaskownic korytko do piaskownic ścianka czołowa 16 DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA ,8 9,0 8,8 0,

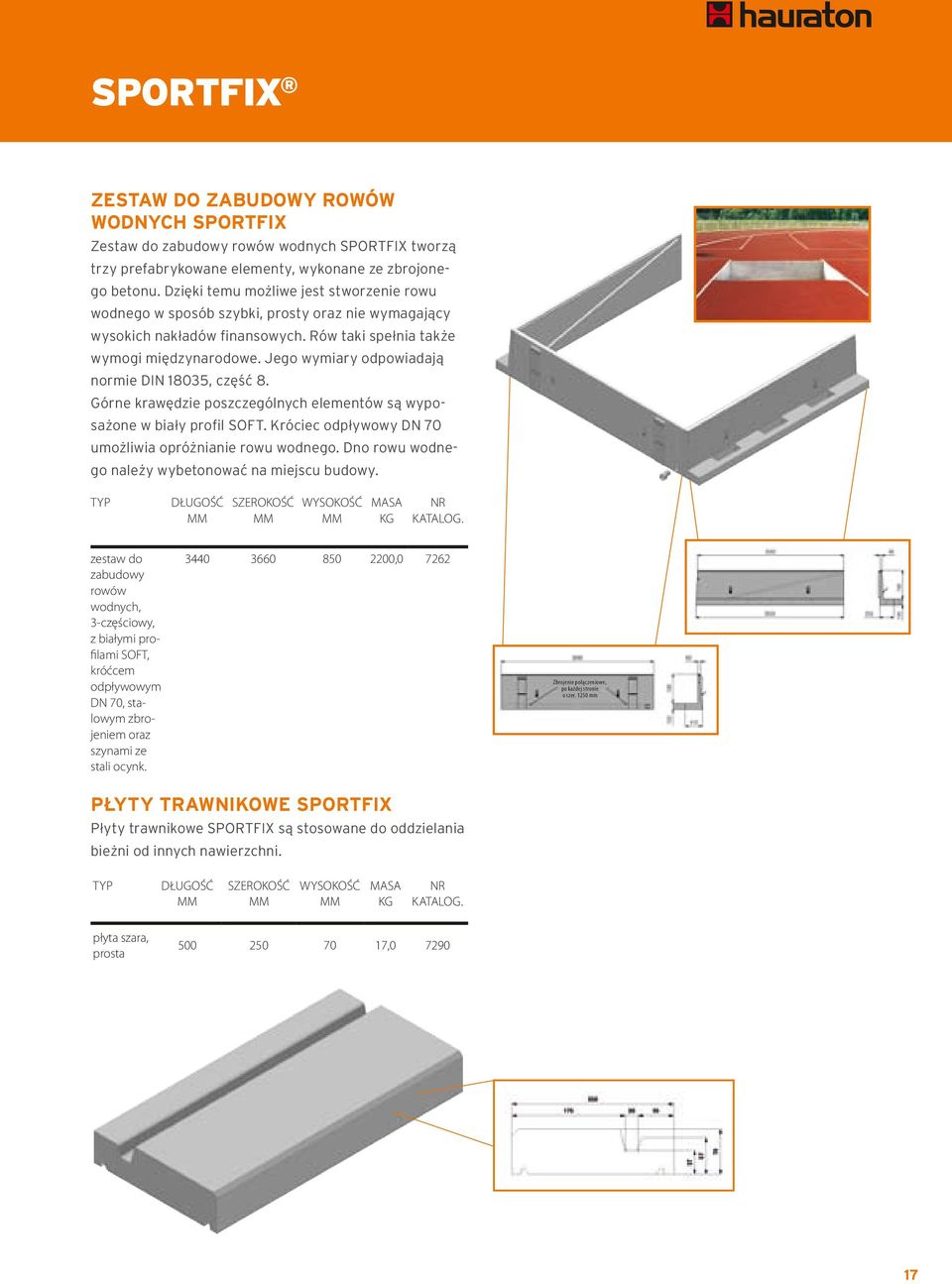

17 faserfisuper SPORTFIX ks 100 Abdeckung ZESTAW DO ZABUDOWY ROWÓW WODNYCH SPORTFIX Zestaw do zabudowy rowów wodnych SPORTFIX tworzą trzy prefabrykowane elementy, wykonane ze zbrojonego betonu. Dzięki temu możliwe jest stworzenie rowu wodnego w sposób szybki, prosty oraz nie wymagający wysokich nakładów finansowych. Rów taki spełnia także wymogi międzynarodowe. Jego wymiary odpowiadają normie DIN 18035, część 8. Górne krawędzie poszczególnych elementów są wyposażone w biały profil SOFT. Króciec odpływowy DN 70 umożliwia opróżnianie rowu wodnego. Dno rowu wodnego należy wybetonować na miejscu budowy. zestaw do zabudowy rowów wodnych, 3-częściowy, z białymi profilami SOFT, króćcem odpływowym DN 70, stalowym zbrojeniem oraz szynami ze stali ocynk. DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA , Zbrojenie połączeniowe, po każdej stronie o szer PŁYTY TRAWNIKOWE SPORTFIX Płyty trawnikowe SPORTFIX są stosowane do oddzielania bieżni od innych nawierzchni. płyta szara, prosta DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA ,

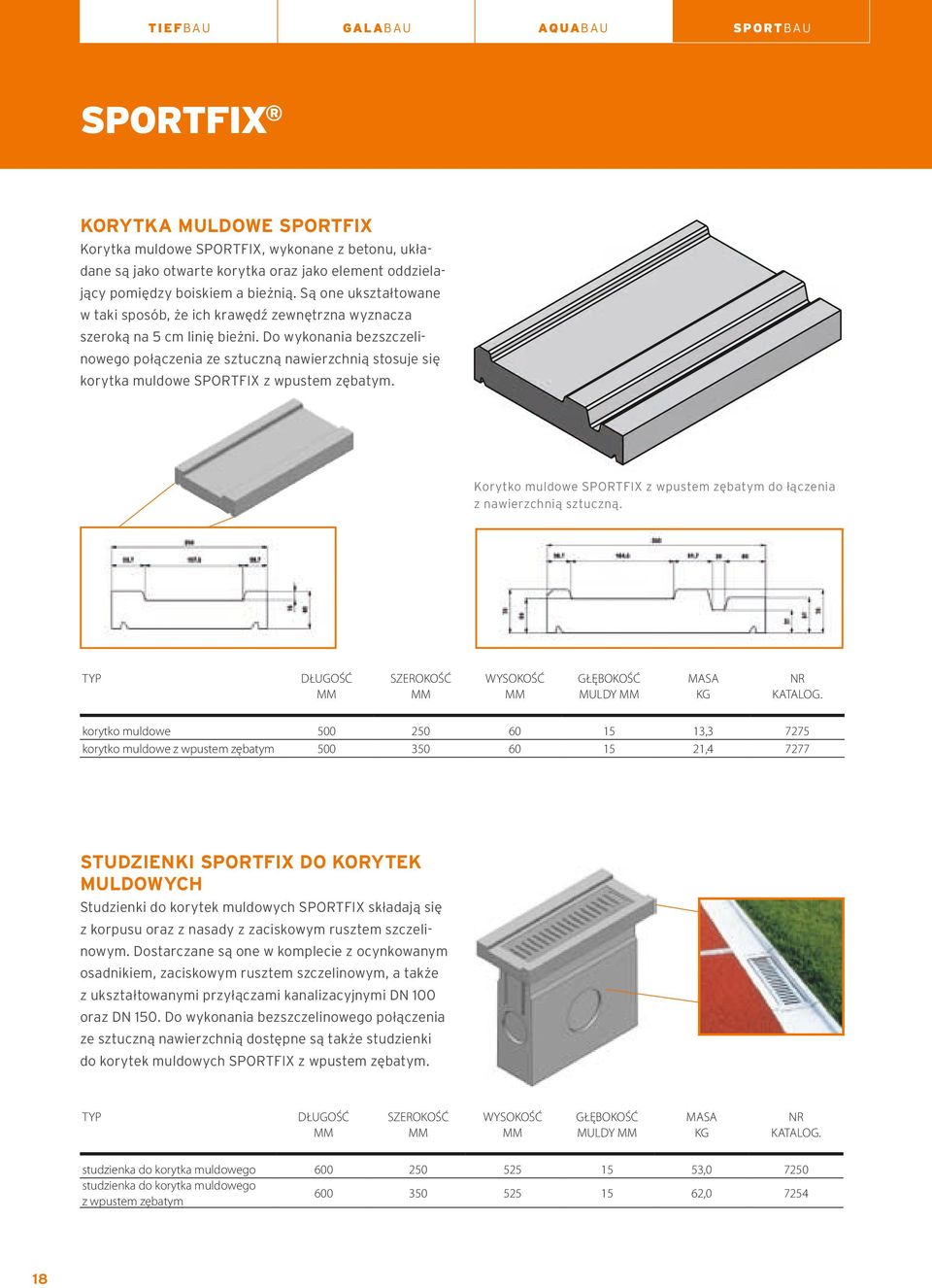

18 Tie fb au ga l a b au aq uab au s p o r tb au SPORTFIX KORYTKA MULDOWE SPORTFIX Korytka muldowe SPORTFIX, wykonane z betonu, układane są jako otwarte korytka oraz jako element oddzielający pomiędzy boiskiem a bieżnią. Są one ukształtowane w taki sposób, że ich krawędź zewnętrzna wyznacza szeroką na 5 cm linię bieżni. Do wykonania bezszczelinowego połączenia ze sztuczną nawierzchnią stosuje się korytka muldowe SPORTFIX z wpustem zębatym. Korytko muldowe SPORTFIX z wpustem zębatym do łączenia z nawierzchnią sztuczną. korytko muldowe korytko muldowe z wpustem zębatym DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ MULDY MM MASA ,3 21, STUDZIENKI SPORTFIX DO KORYTEK MULDOWYCH Studzienki do korytek muldowych SPORTFIX składają się z korpusu oraz z nasady z zaciskowym rusztem szczelinowym. Dostarczane są one w komplecie z ocynkowanym osadnikiem, zaciskowym rusztem szczelinowym, a także z ukształtowanymi przyłączami kanalizacyjnymi DN 100 oraz DN 150. Do wykonania bezszczelinowego połączenia ze sztuczną nawierzchnią dostępne są także studzienki do korytek muldowych SPORTFIX z wpustem zębatym. studzienka do korytka muldowego studzienka do korytka muldowego z wpustem zębatym 18 DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ MULDY MM MASA , ,0 7254

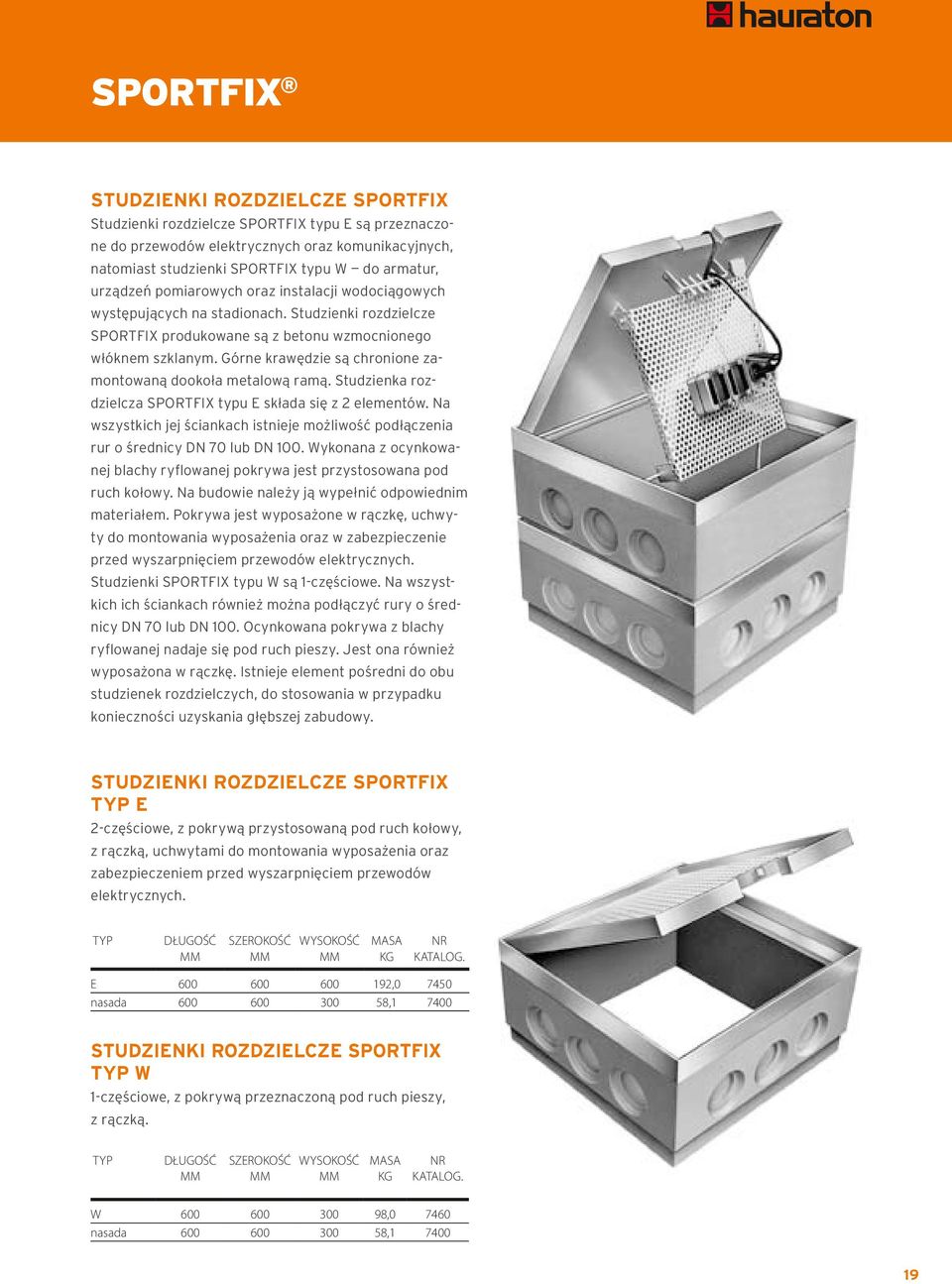

19 faserfisuper SPORTFIX ks 100 Abdeckung STUDZIENKI ROZDZIELCZE SPORTFIX Studzienki rozdzielcze SPORTFIX typu E są przeznaczone do przewodów elektrycznych oraz komunikacyjnych, natomiast studzienki SPORTFIX typu W do armatur, urządzeń pomiarowych oraz instalacji wodociągowych występujących na stadionach. Studzienki rozdzielcze SPORTFIX produkowane są z betonu wzmocnionego włóknem szklanym. Górne krawędzie są chronione zamontowaną dookoła metalową ramą. Studzienka rozdzielcza SPORTFIX typu E składa się z 2 elementów. Na wszystkich jej ściankach istnieje możliwość podłączenia rur o średnicy DN 70 lub DN 100. Wykonana z ocynkowanej blachy ryflowanej pokrywa jest przystosowana pod ruch kołowy. Na budowie należy ją wypełnić odpowiednim materiałem. Pokrywa jest wyposażone w rączkę, uchwyty do montowania wyposażenia oraz w zabezpieczenie przed wyszarpnięciem przewodów elektrycznych. Studzienki SPORTFIX typu W są 1-częściowe. Na wszystkich ich ściankach również można podłączyć rury o średnicy DN 70 lub DN 100. Ocynkowana pokrywa z blachy ryflowanej nadaje się pod ruch pieszy. Jest ona również wyposażona w rączkę. Istnieje element pośredni do obu studzienek rozdzielczych, do stosowania w przypadku konieczności uzyskania głębszej zabudowy. STUDZIENKI ROZDZIELCZE SPORTFIX TYP E 2-częściowe, z pokrywą przystosowaną pod ruch kołowy, z rączką, uchwytami do montowania wyposażenia oraz zabezpieczeniem przed wyszarpnięciem przewodów elektrycznych. E nasada DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA ,0 58, STUDZIENKI ROZDZIELCZE SPORTFIX TYP W 1-częściowe, z pokrywą przeznaczoną pod ruch pieszy, z rączką. W nasada DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ MASA ,0 58,

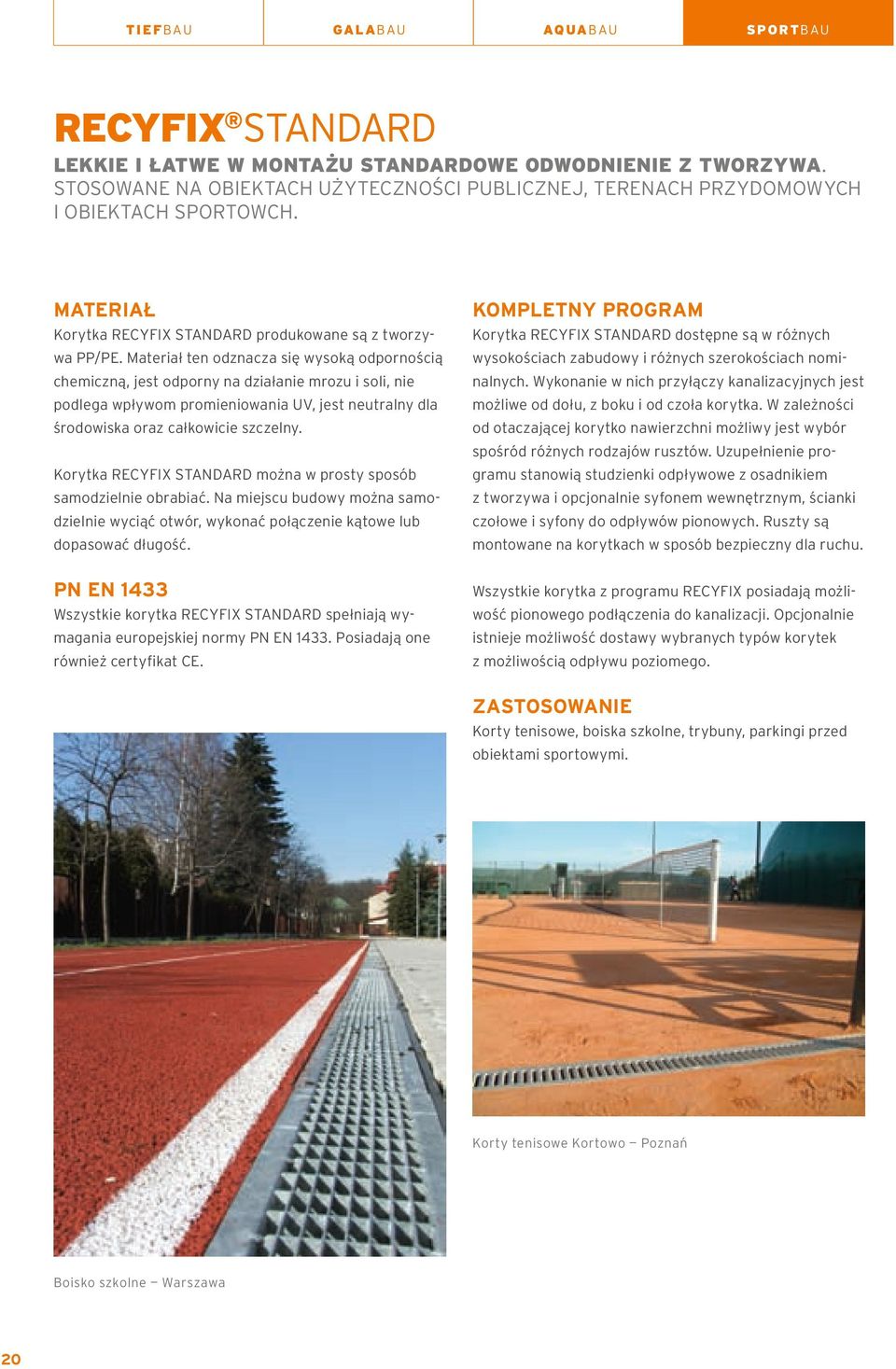

20 Tie fb au ga l a b au aq uab au s p o r tb au RECYFIX STANDARD LEKKIE I ŁATWE W MONTAŻU STANDARDOWE ODWODNIENIE Z TWORZYWA. STOSOWANE NA OBIEKTACH UŻYTECZNOŚCI PUBLICZNEJ, TERENACH PRZYDOMOWYCH I OBIEKTACH SPORTOWCH. MATERIAŁ KOMPLETNY PROGRAM Korytka RECYFIX STANDARD produkowane są z tworzy- Korytka RECYFIX STANDARD dostępne są w różnych wa PP/PE. Materiał ten odznacza się wysoką odpornością wysokościach zabudowy i różnych szerokościach nomi- chemiczną, jest odporny na działanie mrozu i soli, nie nalnych. Wykonanie w nich przyłączy kanalizacyjnych jest podlega wpływom promieniowania UV, jest neutralny dla możliwe od dołu, z boku i od czoła korytka. W zależności środowiska oraz całkowicie szczelny. od otaczającej korytko nawierzchni możliwy jest wybór spośród różnych rodzajów rusztów. Uzupełnienie pro- Korytka RECYFIX STANDARD można w prosty sposób gramu stanowią studzienki odpływowe z osadnikiem samodzielnie obrabiać. Na miejscu budowy można samo- z tworzywa i opcjonalnie syfonem wewnętrznym, ścianki dzielnie wyciąć otwór, wykonać połączenie kątowe lub czołowe i syfony do odpływów pionowych. Ruszty są dopasować długość. montowane na korytkach w sposób bezpieczny dla ruchu. PN EN 1433 Wszystkie korytka z programu RECYFIX posiadają możli- Wszystkie korytka RECYFIX STANDARD spełniają wy- wość pionowego podłączenia do kanalizacji. Opcjonalnie magania europejskiej normy PN EN Posiadają one istnieje możliwość dostawy wybranych typów korytek również certyfikat CE. z możliwością odpływu poziomego. zastosowanie Korty tenisowe, boiska szkolne, trybuny, parkingi przed obiektami sportowymi. Korty tenisowe Kortowo Poznań Boisko szkolne Warszawa 20

21 RECYFIX STANDARD RECYFIX STANDARD 100, korytka z rusztami typ 01 z rusztem szczelinowym, zaciskowym SW 75/9, ocynkowanym RECYFIX STANDARD 150, korytka z rusztami typ 01 z rusztem kratowym MW 30/30, ocynkowanym RECYFIX STANDARD 100 typ 01 z rusztem szczelinowym, zaciskowym SW 75/9, ocynkowanym typ 01 z rusztem kratowym, zaciskowym MW 30/10, ocynkowanym RECYFIX STANDARD 150 typ 01 z rusztem kratowym MW 30/30, ocynkowanym typ 01 z rusztem żeliwnym, kratowym GUGI MW 20/30, czarnym DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM2 POW. WLOTOWA CM2/M MASA , , , , Więcej informacji na ten temat w katalogu. 21

22 Tie fb au ga l a b au aq uab au s p o r tb au RECYFIX GREEN PRZYJAZNE DLA ŚRODOWISKA I LEKKIE. PRZESIĄKLIWE UTWARDZENIE POWIERZCHNI. ZAGADNIENIE Powierzchnie zielone stanowią ważną przestrzeń życio- a powierzchnia jest wyjątkowo odporna na działanie wą człowieka. Masowe wykańczanie terenów przezna- obciążeń. czonych pod ruch kołowy betonem, asfaltem lub kostką Krata trawnikowa RECYFIX GREEN Standard nadaje się do brukową powoduje ciągłe zawężanie tych przestrzeni. użytkowania określonego normą DIN W zależności Z ekologicznego punktu widzenia coraz bardziej koniecz- od rodzaju podbudowy oraz w związku z większą wartością nym staje się ułatwienie przesiąkania wody opadowej do przesiąkania wody na powierzchniach trawiastych niż na gruntu. powierzchniach brukowych, zagwarantowane jest większe przedostawanie się wody opadowej do gruntu. Warstwa ROZWIĄZANIE nośna musi być jednak przepuszczalna dla wody. Krata trawnikowa RECYFIX GREEN Standard sprawia, że wszystkie uczęszczane w niewielkim stopniu nawierzch- ZAKRES ZASTOSOWANIA nie komunikacyjne na obszarach prywatnych i obszarach Parkingi przed obiektami sportowymi, podjazdy dla wozów użyteczności publicznej stają się przejezdne. Pomimo, iż strażackich, drogi na polach golfowych, pola campingowe, podłoże jest utwardzone, udział trawy wynosi tutaj 90%, drogi zielone na boiskach sportowych, umocnienia skarp. Krata trawnikowa RECYFIX GREEN Standard Igła mocująca Kapa wyznaczająca Długość Wysokość SZTUK NA M2 Masa Nr katalog. krata trawnikowa Recyfi GREEN STANDARD, typ I ~5,9 0, krata trawnikowa Recyfi GREEN STANDARD, typ II ~3,8 1, , , kapa wyznaczająca, biała igła mocująca, czarna Więcej informacji na ten temat w katalogu 22 Szerokość

23 faserfisuper DRAINFIX BLOCks 100 Abdeckung drainfi bloc, bloki rozsączające do klasy SLW w zależności od montażu. Duża pojemność hydrauliczna z funkcją rozsączania, sprawdzona niezawodność. Stosowane na obszarach przemysłowych narażonych na najwyższe obciążenia. ZAGADNIENIE ZAstosowanie Zagospodarowanie wód opadowych poprzez ich magazy- Wszelkiego rodzaju obiekty sportowe. nowanie i rozsączanie. rozwiązanie System zagospodarowania wód opadowych DRAINFIX BLOC składający się z bloków rozsączających o bardzo dużej pojemności. Blok rozsączający DRAINFIX BLOC Blok rozsączający DRAINFIX BLOC z możliwością wprowadzenia kamery kontrolnej Długość Szerokość Wysokość Masa Nr katalog. czarny, pojemność 292 l ,0 900 czarny z możliwością wprowadzenia kamery ,0 - Więcej informacji na ten temat w katalogu AQUABAU Systemy zagospodarowania wód opadowych. 23

24 WYKAZ PRODUKTÓW HAURATON SZYBKI DOBÓR WŁAŚCIWEGO SYSTEMU DLA WYMAGANEJ KLASY OBCIĄŻENIA KLASA OBCIĄŻENIA/ZASTOSOWANIE NAZWA PRODUKTU SZEROKOŚĆ NOM. /KLASA OBCIĄŻENIA Katalog FASERFIX POINT STANDARD - DACHFIX - RECYFIX GREEN 2000 kn/m2 WYCIERACZKI RECYFIX - SPORTFIX - SPORTBAU FASERFIX STANDARD 100 RECYFIX POINT - FASERFIX POINT STANDARD - DRAINFIX TWIN w zależności od montażu przejezdny dla samochodów osobowych AQUABAU DRAINFIX BLOC w zależności od montażu do klasy SLW AQUABAU KlasA A 15, OBCIĄŻENIE 15 KN FASERFIX SUPER KS 100 RECYFIX PLUS 100, 150, 200 Przykłady: drogi dla pieszych, ścieżki rowerowe, wjazdy do garaży, podjazdy przydomowe, itp. RECYFIX STANDARD FASERFIX STANDARD KORYTKA SZCZELINOWE FASERFIX POINT STANDARD RECYFIX TOP FASERFIX SUPER KS RECYFIX PLUS RECYFIX STANDARD FASERFIX STANDARD RECYFIX POINT FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX RECYFIX PLUS RECYFIX STANDARD FASERFIX STANDARD FASERFIX SUPER KS FASERFIX SUPER FASERFIX BIG RECYFIX HICAP KORYTKA SZCZELINOWE FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX FASERFIX TRAM FASERFIX POINT SUPER FASERFIX BIG FASERFIX TRAFFIC RECYFIX HICAP FASERFIX SUPER KS FASERFIX SUPER FASERFIX POINT SUPER FASERFIX BIG FASERFIX TRAFFIC RECYFIX HICAP 100, 150, 200, , 150, , 150, 200, , 150, , 150, , 150, , 150, 200, , 150, , 200, 300, , 150, 200, , 150, 200, 300, , 150, , 200, 300, 400, 100, 150, 200, 300, 400, 100, 150, 200, , 150, 200, 300, , 200, 300, , 150, 200, , 150, 200, 300, 680 RUCH PIESZY / PRZEJEZDNE DLA WÓZKÓW DLA OSÓB NIEPEŁNOSPRAWNYCH PRZEJEZDNE DLA SAMOCHODÓW OSOBOWYCH PRZEJEZDNE DLA SAMOCHODÓW CIĘŻAROWYCH KlasA B 125, OBCIĄŻENIE 125 KN Przykłady: drogi dla samochodów osobowych, prywatne parkingi, strefy ruchu pieszego, itp. KlasA C 250, OBCIĄŻENIE 250 KN Przykłady: stacje serwisowe dla samochodów, parkingi, deptaki, chodniki, itp. KlasA D 400, OBCIĄŻENIE 400 KN Przykłady: drogi szybkiego ruchu, podjazdy do stacji serwisowych, obszary użyteczności publicznej, itp. KlasA E 0, OBCIĄŻENIE 0 KN Przykłady: obszary przemysłowe, strefy ruchu wózków widłowych, porty, itp. KlasA F 900, OBCIĄŻENIE 900 KN Przykłady: pasy startowe na lotniskach, parkingi i stacje serwisowe dla samochodów ciężarowych (TIR), bazy wojskowe, itp. NA Ę RÓWNIEŻ NE AG W U IĆ C JAL WRÓ PROSIMY Z E ROZWIĄZANIA SPEC N Z H NASZE LIC ÓLNYCH KATALOGAC G W POSZCZE

25 INDEKS HASEŁ T Katalog G Katalog A Katalog AQUABAU S Katalog SPORTBAU Zakres zastosowania T L Lotniska, porty lotnicze, pasy startowe M Miejsca rozładunku Mosty Obiekty przemysłu chemicznego Obiekty wojskowe Oczyszczalnie ścieków Odwodnienia torowisk O Parkingi naziemne Parkingi podziemne i wielopoziomowe A B A Akumulatorownie Autostrady miejsca odpoczynku podróżnych Autostrady miejsca poboru opłat Place zabaw Autostrady odwodnienie wzdłużne Podwórza Bazy spedycyjne i logistyczne Porty, terminale kontenerowe Posadzki przemysłowe Powierzchnie targowe Przejścia podziemne Retencja Bieżnie Budynki użyteczności publicznej C Chodniki, deptaki, strefy ruchu pieszego D Dachy płaskie, tarasy, balkony R Place przeładunkowe Place przemysłowe Place użyteczności publicznej Rozsączanie S Drogi, jezdnie, ulice Dworce autobusowe, przystanki Składowiska śmieci Dworce kolejowe, perony Składowiska złomu Stacje benzynowe Schody zewnętrzne F Fasady G Garaże Ś Ścieżki rowerowe H Hale przemysłowe T Trybuny K Kanały instalacyjne Kompostownie Korty tenisowe T S Zakres zastosowania Boiska sportowe S A Parkingi zielone G Ogrody, parki P G Tunele U Ukryte kanały W Wejścia do budynków
