1 Innowacyjne prefabrykaty dla zagospodarowania wód opadowych produkcji HABA-BETON

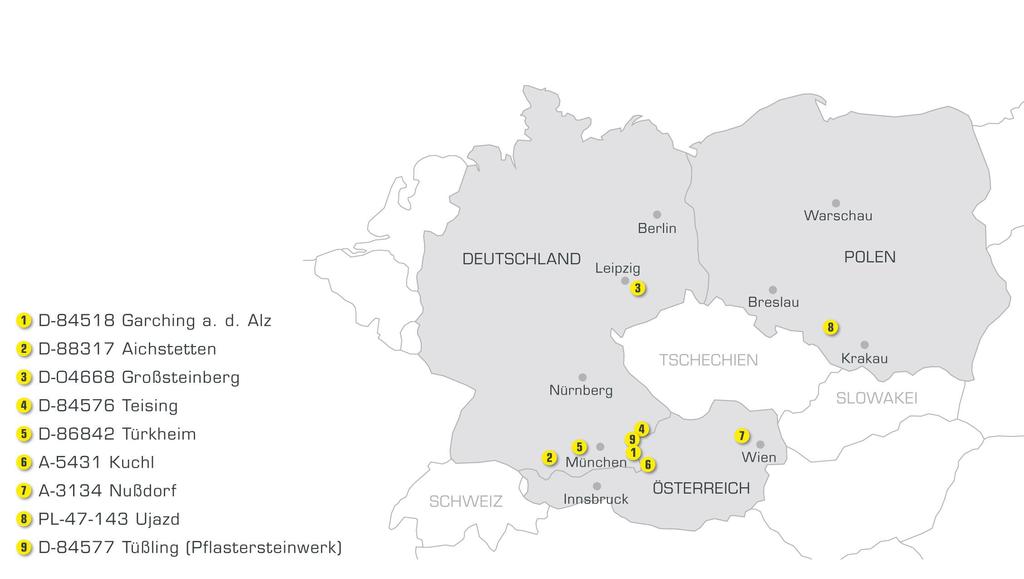

2 Lokalizacje

3 Zakład w Großsteinberg

4 Odwodnienie liniowe Pfuhler Rinne Ogólne informacje o odwodnieniach

5 Odwodnienie liniowe Pfuhler Rinne Definicja DIN EN 1433 Odwodnienie liniowe skrzynkowe

6 Odwodnienie liniowe Pfuhler Rinne Definicja DIN EN 1433 Odwodnienie liniowe szczelinowe i krawężnikowe

7 Odwodnienie liniowe Pfuhler Rinne Obszary zastosowania - Tereny targowe, Parki, Ogrody - Drogi i Autostrady - Tunele - Stacje Paliw i MOPy - Powierzchnie Parkingowe - Tereny Przemysłowe i Portowe - Terminale Kontenerowe - Stacje benzynowe i Rafinerie - Drogi Kołowania oraz Tereny Lotniskowe - Tereny przemysłu chemicznego

8 Odwodnienie liniowe Pfuhler Rinne Zelety Odwodnień Liniowych Pfuhler Rinne Monolityczna budowa korytka - obejmuje wszystkie klasy obciążenia od A15 do F900 - brak luźnych elementów Oszczędności związane z montażem - brak konieczności wykonania fundamentu (za wyjątkiek klasy F) - brak konieczności obetonowania Duża wydajność montażu dzięki zastosowaniu 4m odcinków i braku konieczności obetonowania W przypadku nawierzchni betonowych przerwę dylatacyjną można wykonać bezpośrednio przy korytku Całkowita odporność na środki odladzające Krawężnik i odwodnienie w jednym odwodnienie z krawężnikiem Całkowita szczelność dzięki zastosowaniu kielicha i bosego końca z uszczelką Łatwość utrzymania i czyszczenia Możliwość wykonania elementów niestandardowych

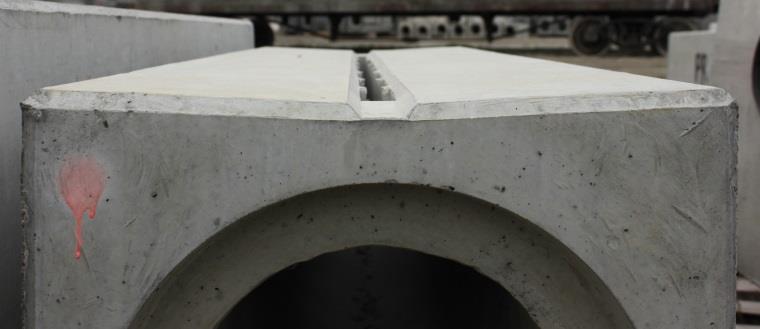

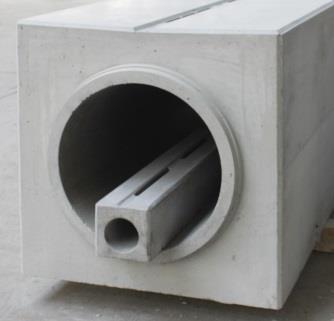

9 Odwodnienie liniowe Pfuhler Rinne Rodzaje profili P20R P25R P30R P40R P50R

10 Odwodnienie liniowe Pfuhler Rinne P2025 P2030 Rodzaje profili P3020 P3040 P2040

11 Odwodnienie liniowe Pfuhler Rinne Rodzaje powierzchni odwodnienia P20R Spadek powierzchni w kierunku szczeliny P20R Bez spadku powierzchni

12 Odwodnienie liniowe Pfuhler Rinne Rodzaje powierzchni odwodnienia P20R z krawężnikiem Standardowe wysokości krawężnika: 3 cm, 7 cm, 12 cm oraz 15 cm Wysokości niestandardowe: Na zapytanie Możliwość wykonania powierzchni odwodnienia jako tz. TARKA.

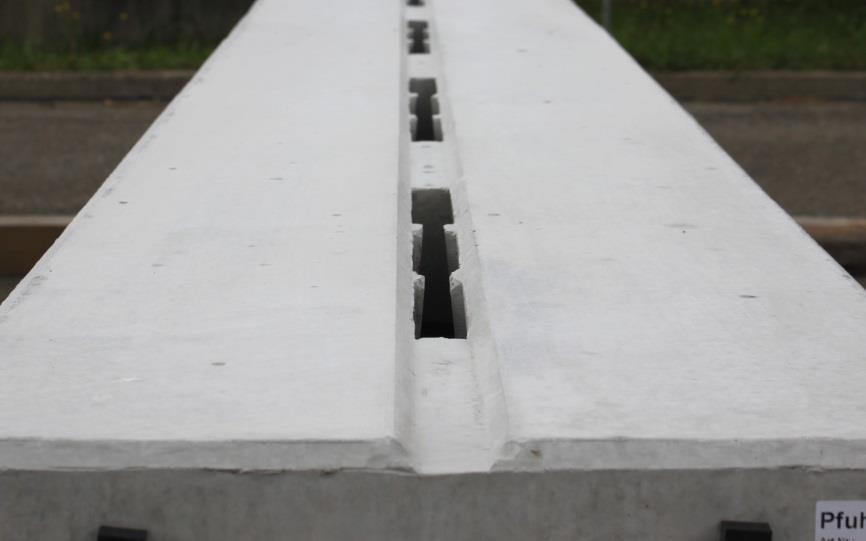

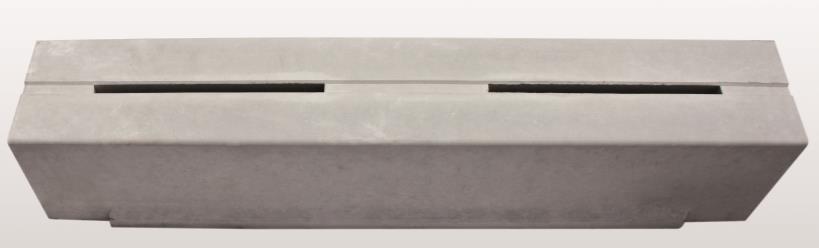

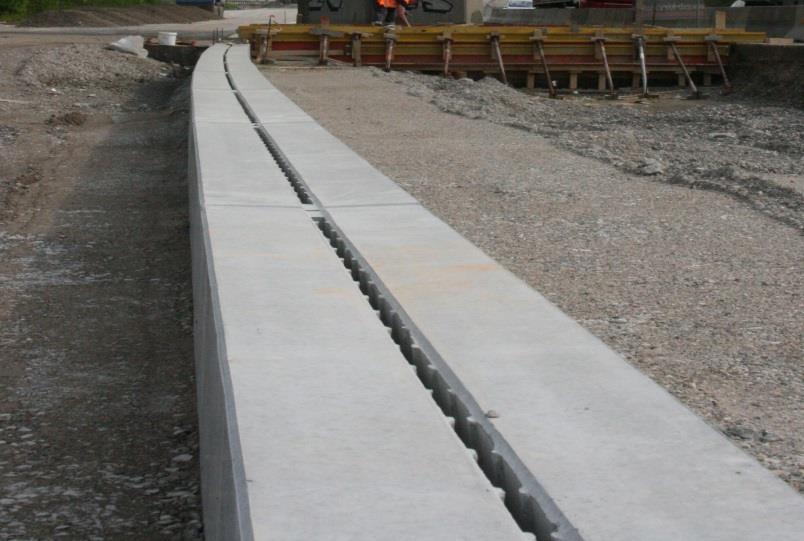

13 Odwodnienie liniowe Pfuhler Rinne Rodzaje powierzchni odwodnienia Szczelina przerywana Szczelina ciągła W przypadku zastosowania odwodnienia w tunelu, szczelina w obrębie wyjść ewakuacyjnych może zostać wykonana jak zamknięta. Podczas wystąpienia pożaru można bezpiecznie przejść przez odwodnienie bez szczeliny.

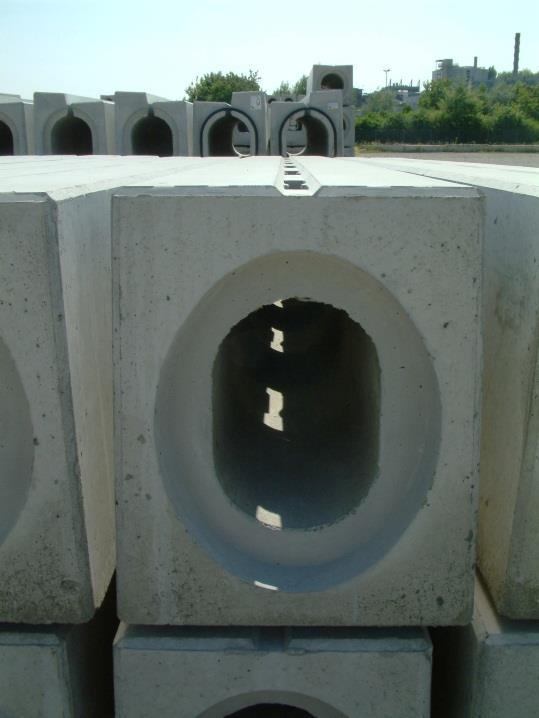

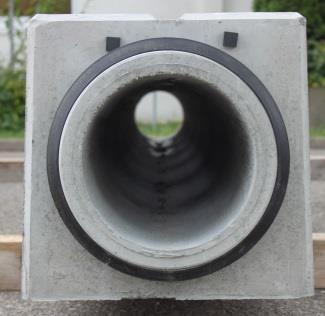

14 Odwodnienie liniowe Pfuhler Rinne Połączenie kielich bosy koniec Połączenie odwodnień Rodzaj uszczelki SBR = Standard (Kauczuk butadienowo - styrenowy) NBR = podwyższona odporność na paliwa i oleje (Kauczuk Butadienowo - Akrylonitrylowy) EPDM = podwyższona wytrzymałość (Kauczuk Etylenowo - Propylenowy) Brak konieczności dodatkowego doszczelniania połączeń

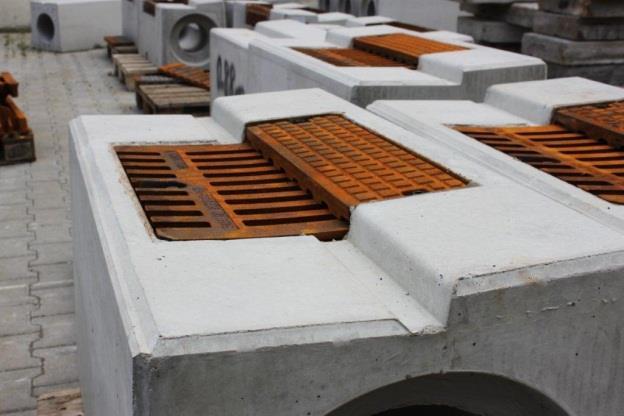

15 Odwodnienie liniowe Pfuhler Rinne Elementy standardowe - studnia Studnie wyposażone w przejścia czelne PVC DN 150 / 200 / 300

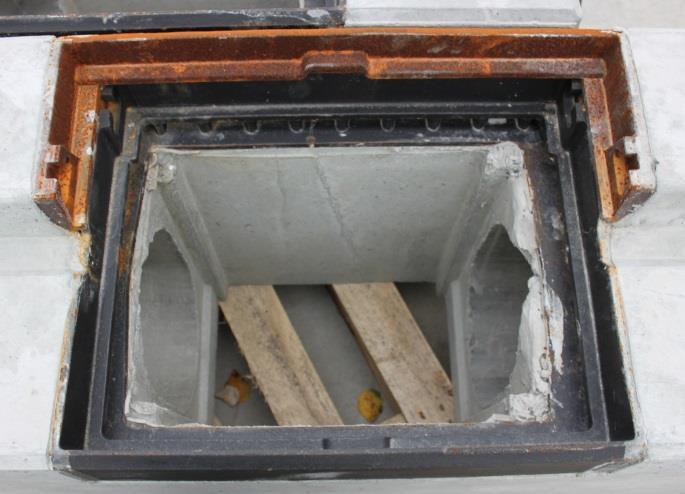

16 Odwodnienie liniowe Pfuhler Rinne Elementy standardowe element rewizyjny W przypadku elementu rewizyjnego z krawężnikiem ruszt jest dwuczęściowy.

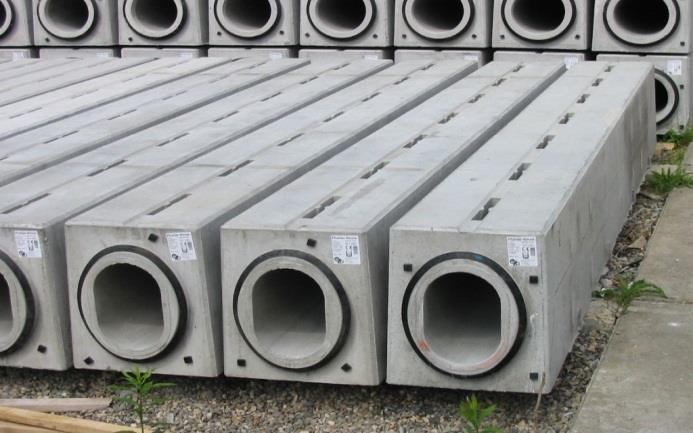

17 Odwodnienie liniowe Pfuhler Rinne Elementy standardowe długości Odwodnienie standardowe Z wewnętrznym spadkiem Studnia Element rewizyjny Płyta końcowa 4,00 m 4,00 m 1,00 m 1,00 m 0,15 m

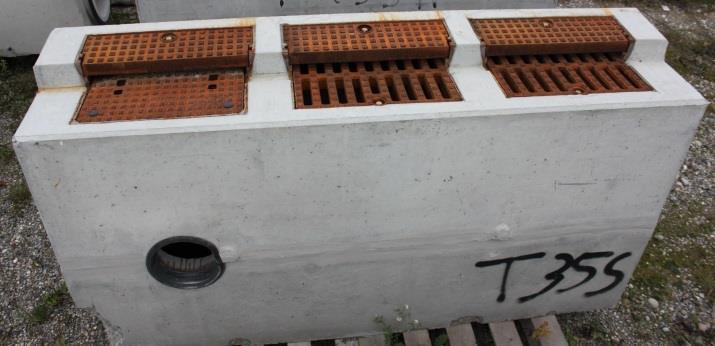

18 Odwodnienie liniowe Pfuhler Rinne Elementy standardowe studnie przeciwpożarowe Studnie przeciwpożarowe występują jako pojedyncze i podwójne. Znajdują zastosowanie przede wszystkim w tunelach. Przejście szczelne może zostać wykonane dla różnych rodzajów rur w średnicy do DN 500.

19 Odwodnienie liniowe Pfuhler Rinne Odwodnienie z wewnętrznym spadkiem - Spadek 0,5% - Odwodnienie płaskich powierzchni - Maksymalna długość odcinka z wewnętrznym spadkiem 20m

20 Odwodnienie liniowe Pfuhler Rinne Odwodnienie z wewnętrznym spadkiem Profil P Spadek 0,5% - Odwodnienie płaskich powierzchni - Maksymalna długość odcinka z wewnętrznym spadkiem 40m - Możliwość wykonania elementów 2m z wew. spadkiem

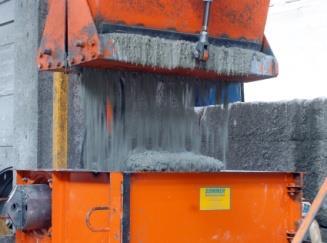

21 Odwodnienie liniowe Pfuhler Rinne Właściwości betonu Klasa betonu C50/60 und C60/75 zgodnie z PN-EN oraz PN-EN Klasy ekspozucji: XF4 Agresywne oddziaływanie zamrażania/rozmrażania bez środków odladzających albo ze środkami odladzającymi. Silnie nasycone wodą ze środkami odladzającymi lub wodą morską. XA2 - Agresja chemiczna. Środ. chemiczne średnio agresywne wg. PN- EN XC4 - Korozja spowodowana karbonatyzacją. Cyklicznie mokre i suche. XD3 - Korozja spowodowana chlorkami niepochodzącymi z wody morskiej. Cyklicznie mokre i suche.

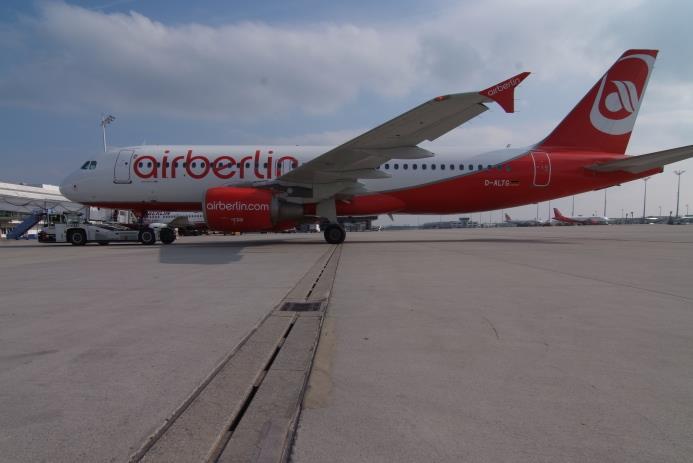

22 Odwodnienie liniowe Pfuhler Rinne Pomiary wytrzymałości Test wytrzymałości Obliczenia statyczne Klasa A15 F900 Zgodnie z PN EN 1433 Zgodnie z DIN 101 dla (Klasa D400) oraz Samolot obliczeniowy kn (Klasa F900)

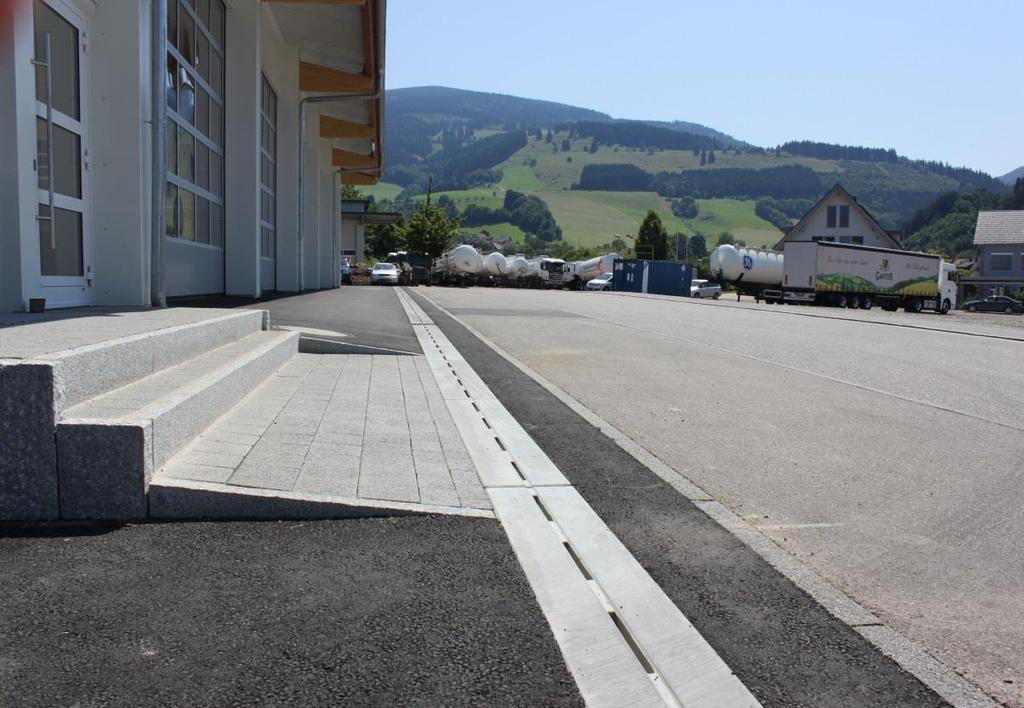

23 Odwodnienie liniowe CITY DRAIN Obszary zastosowań - Tereny miejskie np. Rynki, Targowiska itp. - Parkingi - Stacje Benzynowe - Wjazdy na posesję, wjazdy garażowe - Odwodnienie przydomowe - Tarasy

24 Odwodnienie liniowe CITY DRAIN - Klasy obciążenia od A15 do E600 - Możliwość wkomponowania w kostkę brukową - Brak luźnych elementów - Brak rdzewiejących rusztów - Wysoka odporność na środki odladzające - Możliwośc wykończenia powierzchni z dowolnego materiału i w dowolnym kolorze - Brak konieczności wymiany rusztów Zalety odwodnienia CITY

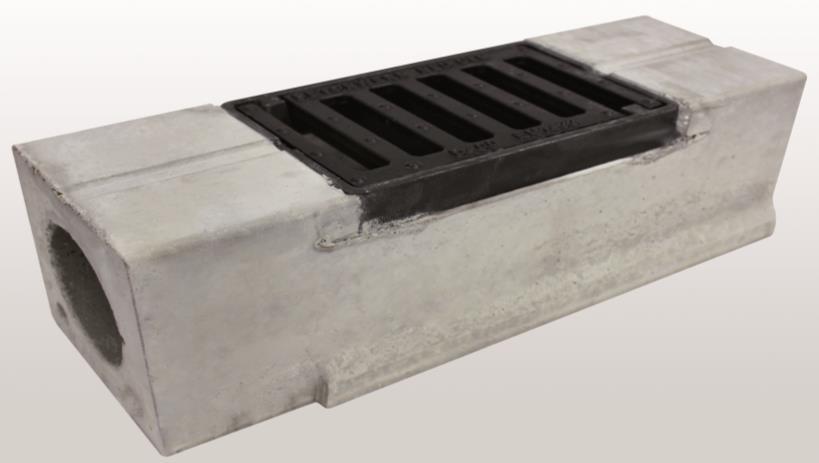

25 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY 100 City Drain 100 odcinki 1 m oraz 0,5 m. City Drain 100 Element rewizyjny, odcinek 0,5 m.

26 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY 100 City Drain 100 Studnia z blokadą zapachu, przyłącze DN 100, odcinek 0,5 m

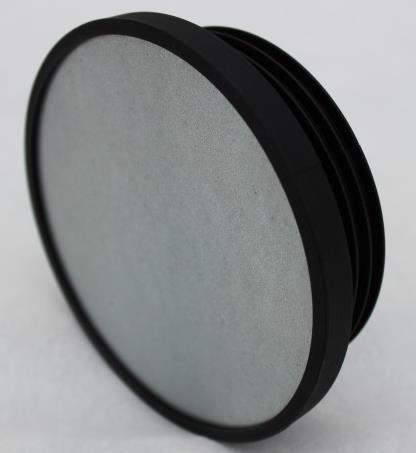

27 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY 100 Uszczelka systemu CiTY 100 Płyta końcowa systemu CiTY 100

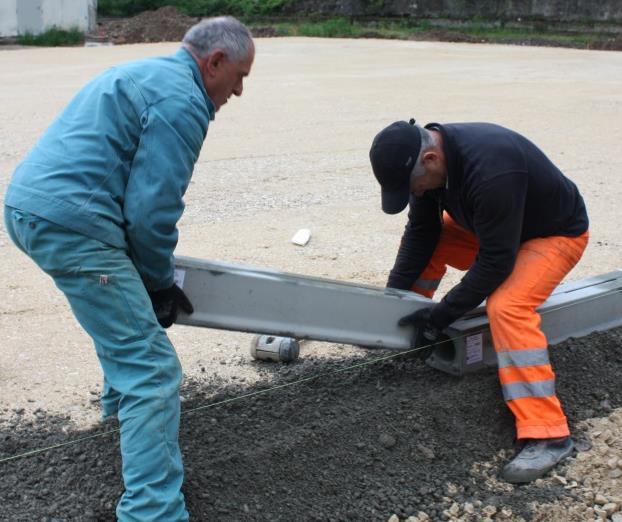

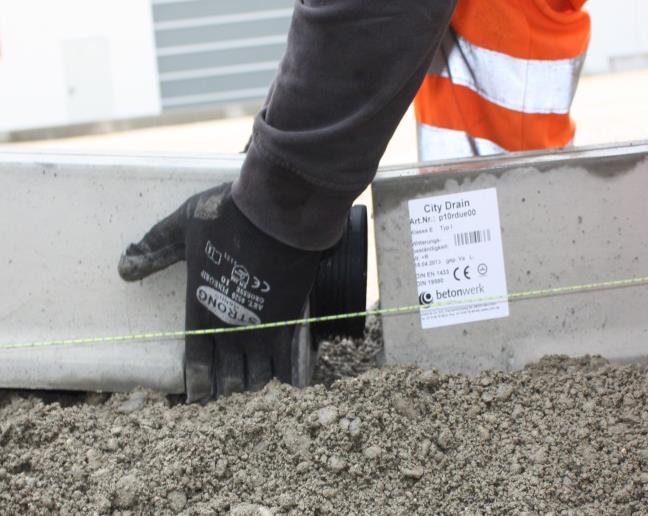

28 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY montaż Szybkie układanie dzięki uszczelce oraz małej wadze elementu.

29 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY montaż Możliwośc podłączenie rur PVC DN 100

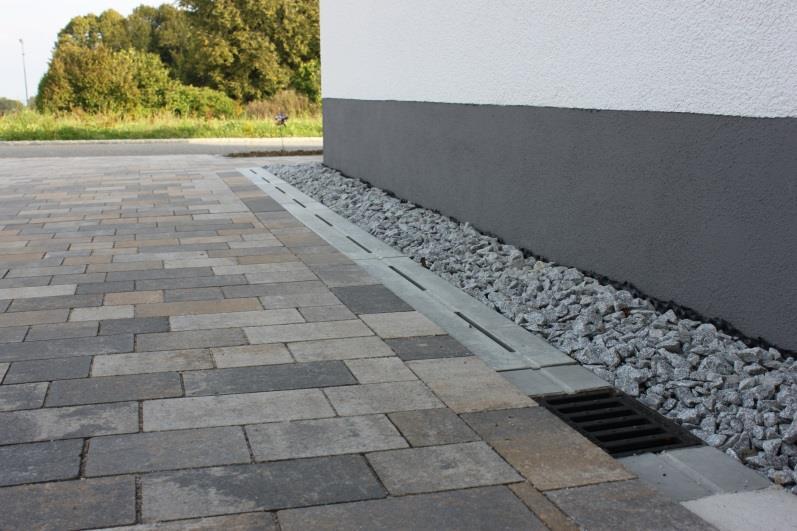

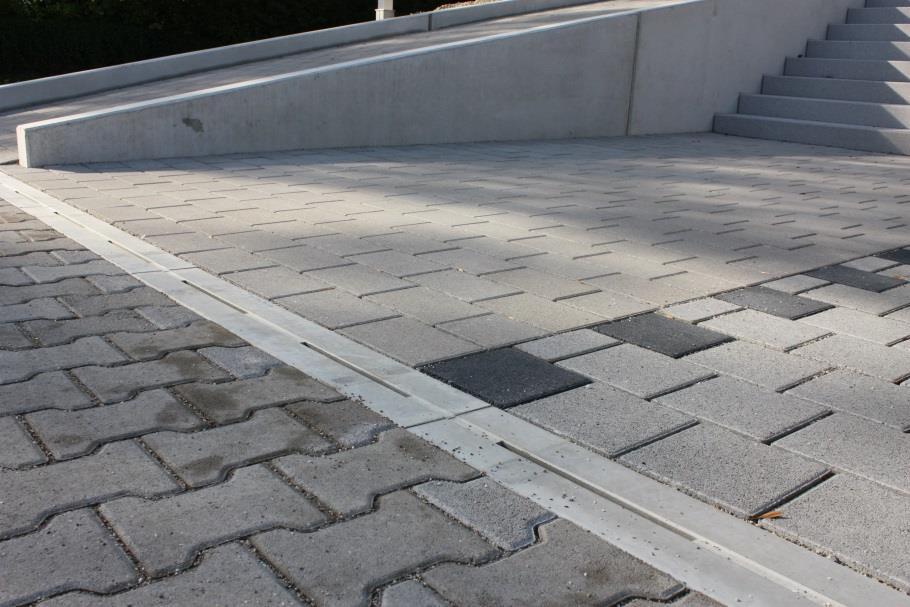

30 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY realizacje

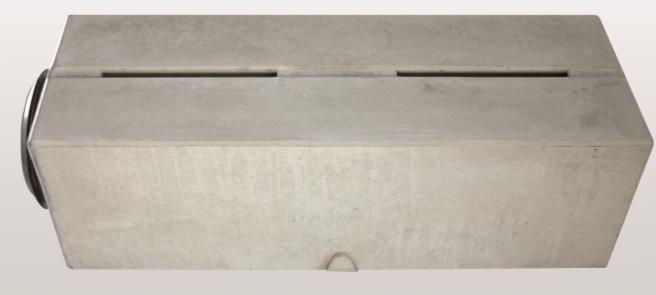

31 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY 150 City Drain 150, odcinki 1m i 2m. City Drain 150, element rewizyjny, odcinek 0,5m.

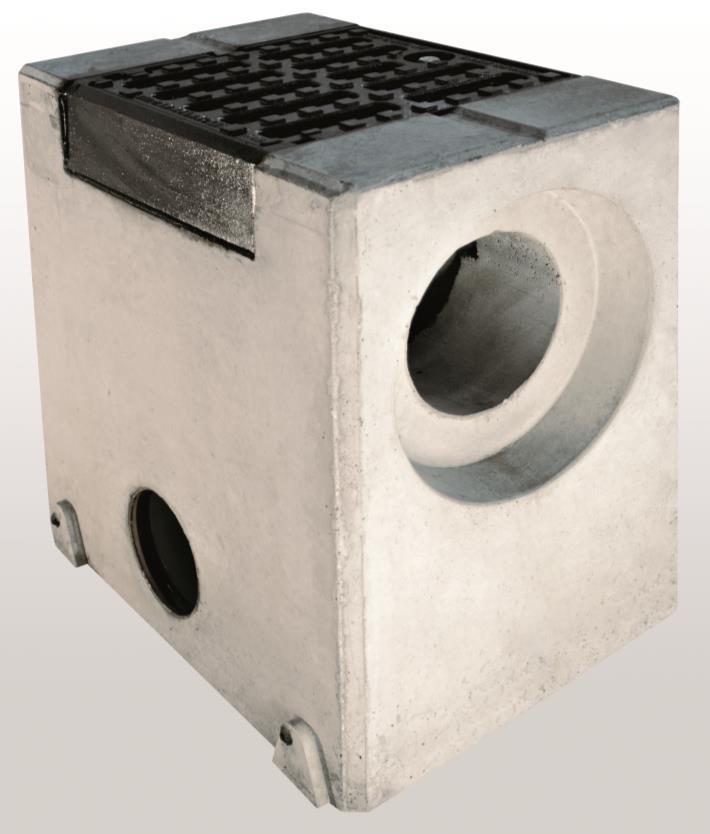

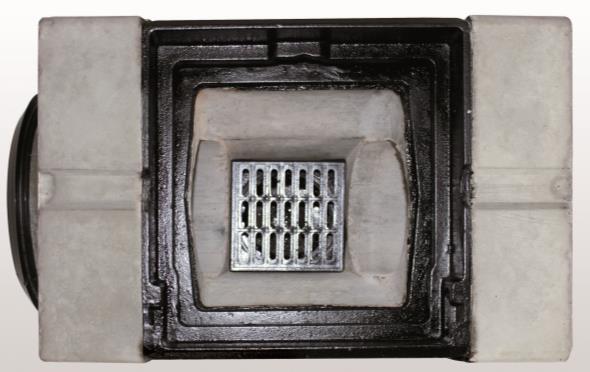

32 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY 150 City Drain 150 Studnia z blokadą zapachu, przyłącze DN 100 lub DN 150, odcinek 0,5 m

33 Odwodnienie liniowe CITY DRAIN Odwodnienie CITY 150 Płyta końcowa z bosym końcem i uszczelką Płyta końcowa z kielichem

34 Odwodnienie liniowe CHEM 300 CHEM 300

35 Odwodnienie liniowe CHEM 300 Pfuhler CHEM 300: Opracowane dla powierzchnii przemysłowych z występującymi dużymi obciążeniami kołowymi Powierzchnie na których występują środki agresywne np. kwasy Zastosowanie w przemyśle chemicznych, kolejowym oraz portowym Monolityczna budowa z wewnętrzną okładziną z PEHD Opracowane współnie z firmą Frank Industrierohrsysteme (systemy rur przemysłowych)

36 Odwodnienie liniowe CHEM 300 Pfuhler CHEM 300: Z obliczeniami statycznymi Z wewnętrzną wkładką z PEHD Zintegrowane połączenia do spawania Możliwość wykonania z wewnętrznym spadkiem Całkowicie szczelne

37 Odwodnienie liniowe CHEM 300

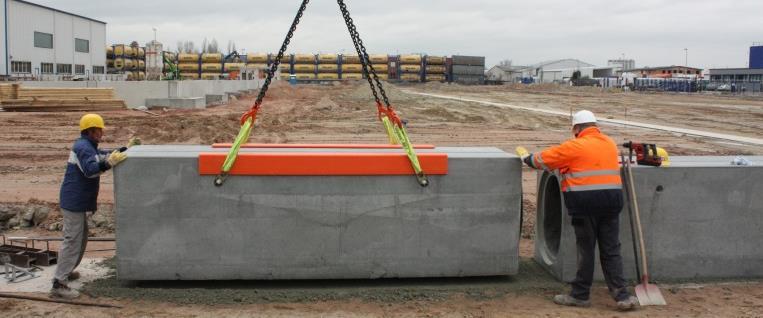

38 Odwodnienie liniowe Pfuhler Rinne Odwodnienie retencyjne P6090 Pojemność retencji 0,45m 3 /m

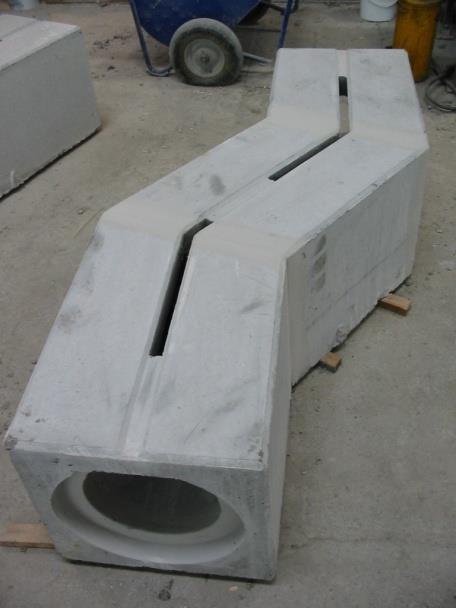

39 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne elementy kątowe

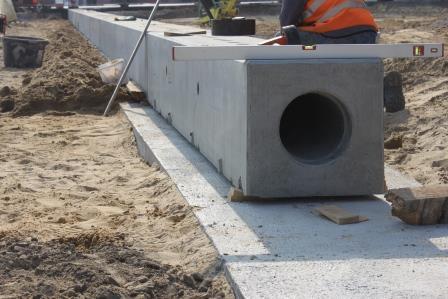

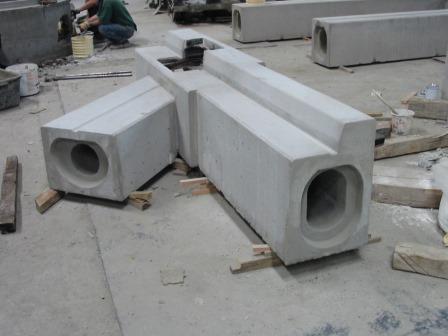

40 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne trójniki, elementy przejściowe Trójnik El. przejściowy

41 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne trójniki, elementy przejściowe Trójnik El. przejściowy

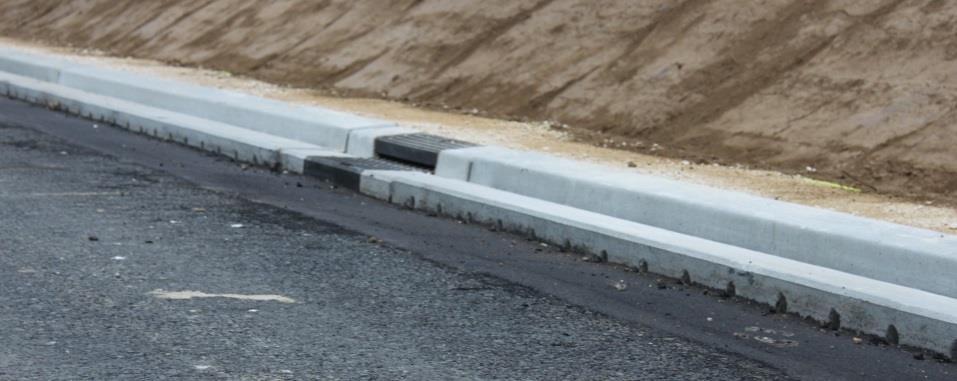

42 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne Odwodnienie dla asfaltów porowatych Pow. wlotu 103cm²/m Pow. wlotu 83cm²/m

43 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne ochrona krawędzi Stosowane w przypadku pojazdów z stalowymi kołami lub w przypadku występowania gruboziarnistego zanieczyszczenia powierzchni (np. tłuczeń)

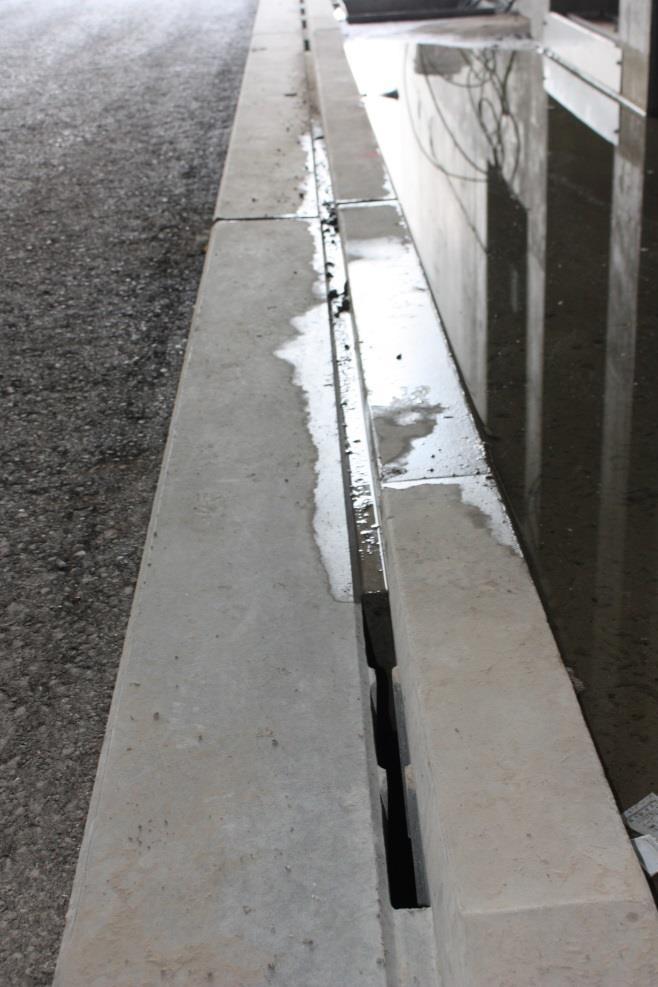

44 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne odwodnienie bez szczeliny Rozwiązanie stosowane w tunelach, w miejscu wyjść ewakuacyjnych. Brak szczeliny uniemożliwia powstanie ścian ognia w miejscu przejścia do wyjść ewakuacyjnych.

45 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne odwodnienie CT CT Odwodnienie dla terminali kontenerowych nie wymaga stosowania fundamentu przenoszącego obciążenia masywny przekrój z wzmocnioną ścianką

46 Odwodnienie liniowe Pfuhler Rinne Rozwiązania specjalne odwodnienie CT

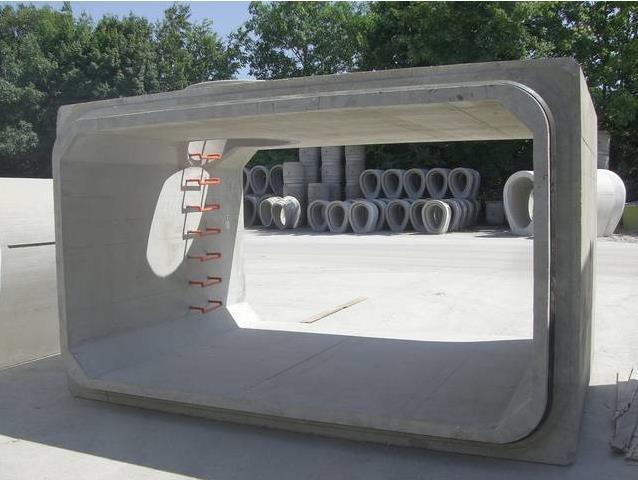

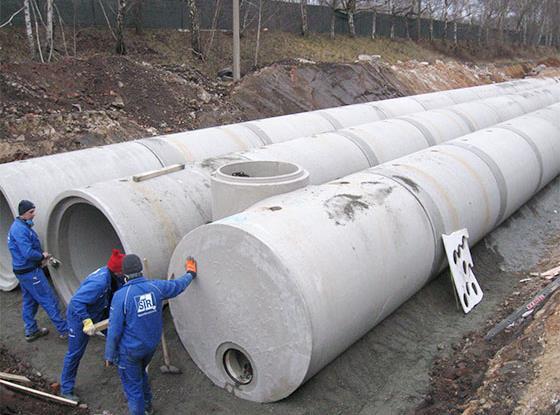

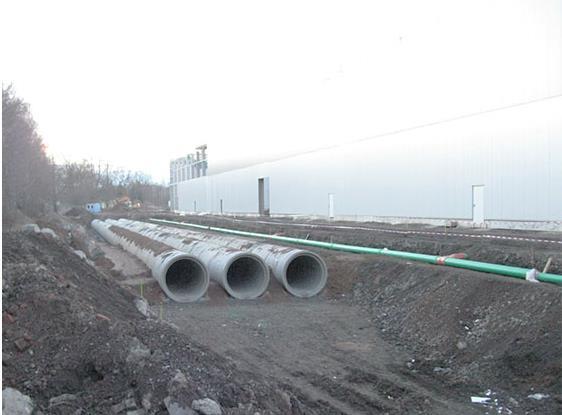

47 Zbiorniki retencyjne

48 Zbiorniki retencyjne

49 Zbiorniki retencyjne

50 Zbiorniki retencyjne

51 Zbiorniki retencyjne

52 Zbiorniki retencyjne

53 Zbiorniki retencyjne

54 Zbiorniki retencyjne

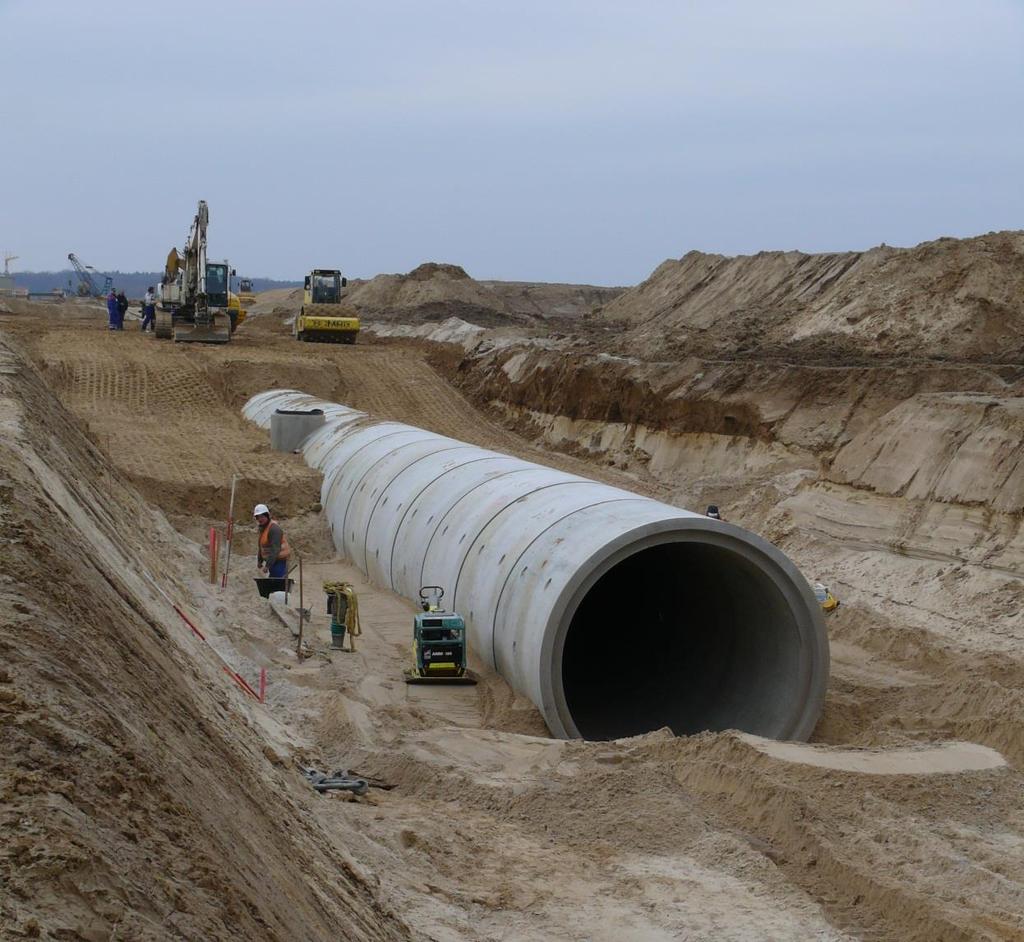

55 Rura DN3000 mm lotnisko Berlin

56 Jeżeli BETON to tylko

57 Wasz partner w Polsce HABA-BETON Johann Bartlechner Sp. z o.o. ul. Niemiecka 1/Olszowa PL Ujazd telefon: 077 / faks: 077 / ujazd@haba-beton.pl internet: kontakt bezpośredni: - Marcin Cwielong Tomasz Poloczek Paweł Niewiadomski - Magdalena Malcherczyk Agnieszka Proksza Jolanta Wieczorek - Karina Pandel Kinga Pierończyk Adam Chlebosz
