2 FaserFIX -/RecyFIX TRAFFIC GUGIBLOC Maksymalne bezpieczeństwo na obszarach o dużym natężeniu ruchu. Wymagania i obszary zastosowań Korytka tego typu znajdują zastosowanie przy odwadnianiu dróg, w miejscach publicznych oraz handlowych o dużym natężeniu ruchu, w centrach logistycznych i bazach kontenerowych, szczególnie obciążonych ruchem. Korytka, w miejscach gdzie działają duże siły tnące i hamujące oraz występuje duże obciążenie punktowe, muszą spełniać najwyższe wymagania co do ich stabilności. Ponadto muszą być trwałe i nie wymagające dużych nakładów pracy przy ich montażu i konserwacji. 2

3 Wysoka odporność na zużycie dzięki żeliwu sferoidalnemu EN-GJS Powierzchnia jezdna korytek odwadniających FASERFIX i RECYFIX TRAFFIC jest wykonana z wysokiej jakości żeliwa sferoidalnego EN-GJS-500-7, które jest ekstremalnie wytrzymałe i sprężyste. Dedykowane jest ono do szczególnie wysokich obciążeń, które spowodowane są np. częstym użytkowaniem. Żeliwo sferoidalne EN-GJS to idealny materiał dla obszarów, w których ruszty narażone są na silne punktowe obciążenie na małej powierzchni, powodowane np. przez nogi kontenerów lub małe metalowe koła. W takich obszarach nie może być stosowany polimerobeton, natomiast korytka FASERFIX - i RECYFIX TRAFFIC całkowicie spełniają wymagania co do ich stabilności i możliwości długotrwałego użytkowania. W skrócie: maksymalne bezpieczeństwo dzięki stabilnej zabudowie solidny i wytrzymały system - brak reklamacji długotrwała i niezawodna wydajność przepływu nawet przy dużych ilościach wody Wytrzymłość na ściskanie 90 N/ 2 Stosunek 11:1 800 N/ 2 Wytrzymłość na rozciąganie Stosunek 23:1 22 N/ N/ Polimerobeton Żeliwo sferoidalne EN-GJS W porównaniu z polimerobetonem żeliwo sferoidalne EN-GJS charakteryzuje się 23-krotnie wyższą wytrzymałością na rozciąganie i 11-krotnie większą wytrzymałością na ściskanie. Takie fizyczne warunki trwałości i odporności na ścieranie potwierdzają unikalność korytek FASERFIX - i RECYFIX TRAFFIC. 3

4 FaserFIX -/RecyFIX TRAFFIC GUGIBLOC Monolityczne odwodnienie na obszarze o dużym natężeniu ruchu. Niskie koszty eksploatacji, bezpieczeństwo uźytkowania W ciągach odwadniających FASERFIX - i RECYFIX TRAFFIC montowane są studzienki rewizyjne z możliwością zdjęcia zintegrowanej pokrywy, co umożliwia dostęp do korytek. W ten sposób zamontowany system odwadniający może być serwisowany i czyszczony bardzo szybko, przy minimalnym wysiłku i kosztach. Maksymalne bezpieczeństwo dzięki dużym przekrojom wlotowym Podczas ulewnych deszczy woda, spływająca do korytek może przepływać przez ruszty szczelinowe, które nie będą w stanie jej przechwycić. Specjalna konstrukcja rusztów GUGI to kombinacja stabilnego, żeliwnego materiału oraz dużej powierzchni wlotowej rusztów kratowych takie rozwiązanie odbiera wodę szybko i pewnie. Ruszty GUGI mają optymalny przekrój wlotowy, dzięki któremu powierzchnia jest odwadniana bezpiecznie i niezawodnie. 4

5 Optymalna wydajność Korytka FASERFIX - i RECYFIX TRAFFIC GUGIBLOC z rusztami z żeliwa sferoidalnego są bardzo wytrzymałe. Dzięki wysokiej jakości materiałom mogliśmy zmniejszyć grubość ścian korytek (redukując przy tym masę) zwiększając jednoczeście powierzchnię przekroju poprzecznego i nadal utrzymać wysoką wytrzymałość na obciążenia do klasy F 900. Koryta, które wykonane są z polimerobetonu, przy takiej klasie obciążenia muszą mieć bardzo grube ściany, co wpływa na zmniejszenie powierzchni przekroju poprzecznego. Korytka FASERFIX - i RECYFIX TRAFFIC GUGIBLOC mają odpowiednie parametry hydrauliczne pozwalające na absorbowanie dużych ilości wody nawet przy długotrwałych opadach. Korytko RECYFIX TRAFFIC GUGIBLOC (po lewej) ma widocznie większe pole powierzchni przekroju poprzecznego niż pokazane po prawej stronie korytko wykonane z polimerobetonu. 5

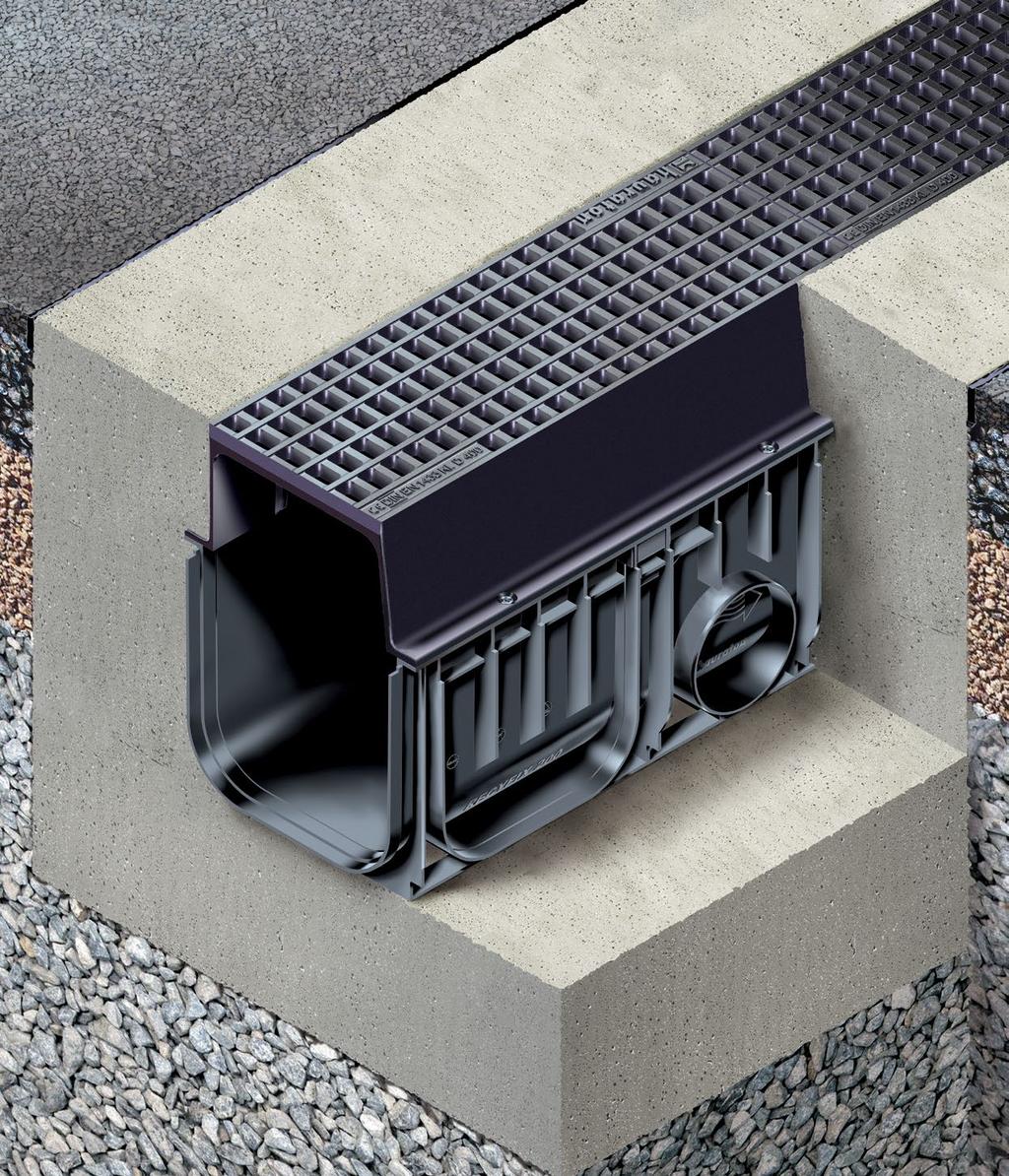

6 RECYFIX TRAFFIC GUGIBLOC Monolityczne odwodnienie na obszarze o dużym natężeniu ruchu. 6

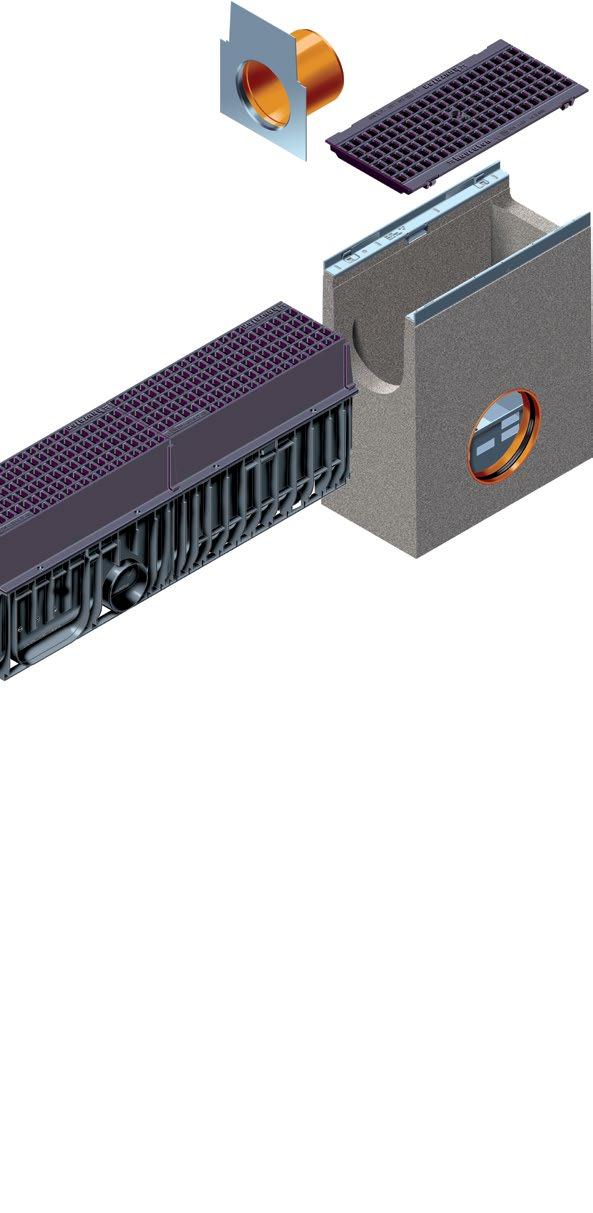

7 PRZYKŁADOWE REALIZACJE RECYFIX TRAFFIC GUGIBLOC Obszary przemysłowe: maksymalne bezpieczeństwo, wysoka wytrzmałość na duże obciążenia puntkowe Obszary handlowe Stacje paliw: odporność na chemikalia Centra logistyczne: odporność na maksymalne obciążenia 7

8 RECYFIX TRAFFIC GUGIBLOC Monolityczne odwodnienie na obszarze o dużym natężeniu ruchu. Korytka RECYFIX TRAFFIC odpowiadają normie PN-EN 1433 i znajdują zastosowanie dla następujących klas obciążeń: Klasa C 250, Obciążenie 250 kn Klasa D 400, Obciążenie 400 kn Klasa E 600, Obciążenie 600 kn Zastosowanie zgodnie z normą PN-EN 1433 W skrócie: Odporne na działanie szkodliwych czynników chemicznych Szybki i łatwy montaż Wytrzymałość do klasy E 600 według normy PN-EN

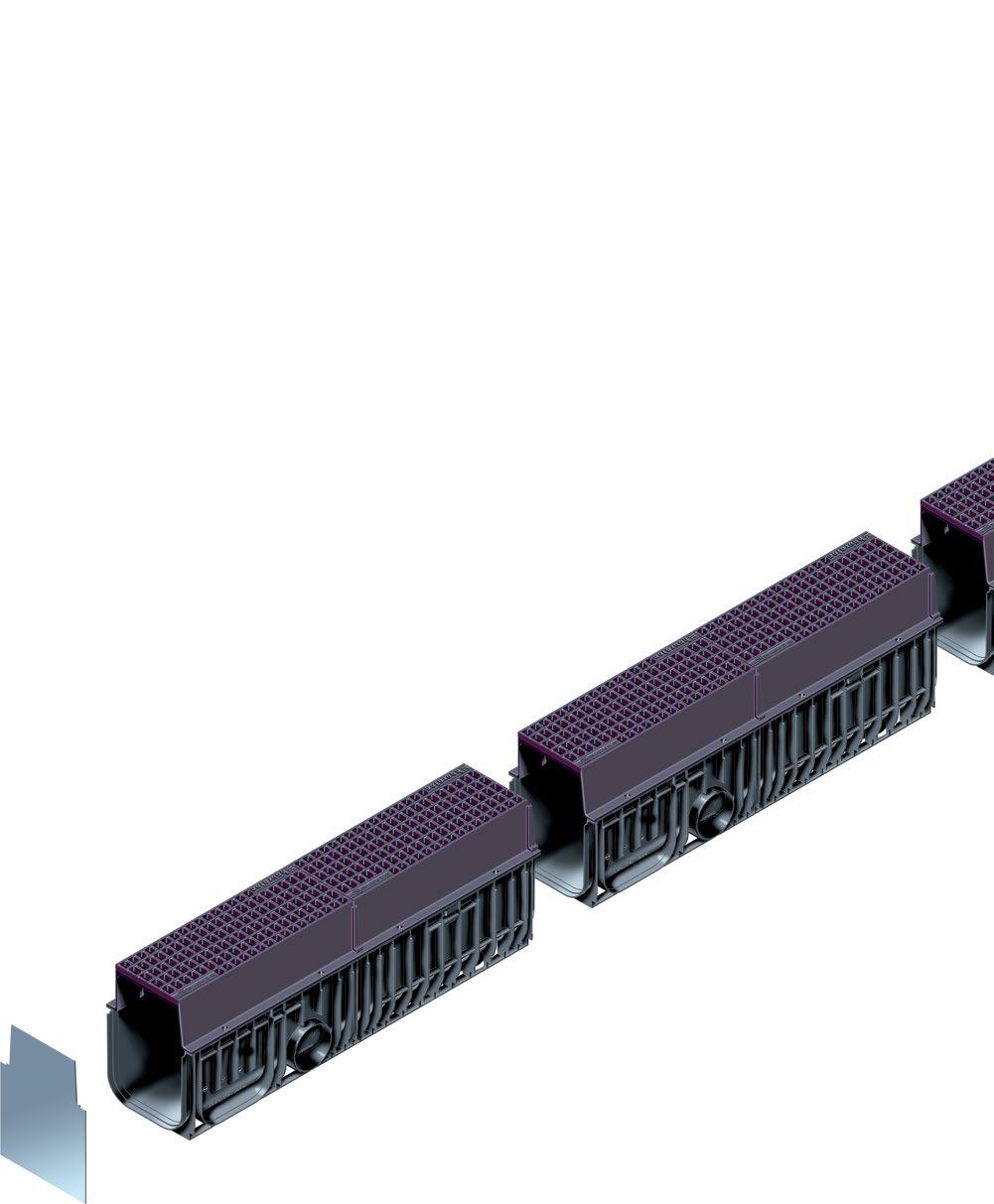

9 4 1 RECYFIX TRAFFIC GUGI- BLOC, korytko z tworzywa, z rusztem z żeliwa sferoidalnego EN-GJS Studzienka z betonu włóknistego z nasadą rewizyjną umożliwiającymi dostęp do ciągu korytek, z zatrzaskowym mocowaniem SIDE-LOCK, z rusztem żeliwnym, kratowym GUGI. 2 3 Ścianki czołowe na początek lub koniec ciągu. RECYFIX TRAFFIC GUGIBLOC, korytka z rusztami kratowymi GUGI, klasa E 600* DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM² POWIERZCHNIA WLO- TOWA CM 2 /M MASA KG NR KATALOG. typ , typ , * Powłoka KTL - na zapyt. RECYFIX TRAFFIC GUGIBLOC, wyposażenie dodatkowe DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM² POWIERZCHNIA WLO- TOWA CM 2 /M MASA KG NR KATALOG. studzienka z ocynkowanym osadnikiem , studzienka 2-częściowa z ocynkowanym osadnikiem , ruszt żeliwny, kratowy GUGI MW 20/30, wys. 120, czarny* , ścianka czołowa typ 010, pełna, ocynk , ścianka czołowa typ 020, pełna, ocynk , ścianka czołowa typ 010, z otworem DN 150, ocynk , ścianka czołowa typ 020, z otworem DN 150, ocynk , ścianka czołowa typ 010, z króćcem z tworzywa DN 150, ocynk , ścianka czołowa typ 020, z króćcem z tworzywa DN 150, ocynk , RECYFIX, uszczelniacz, czarny, 0,45l** U RECYFIX, uszczelniacz, 2,5l** U RECYFIX, podkład do uszczelniacza 1l P * Powłoka KTL - na zapyt. ** Zużycie korytko typ 010: ok. 97 ml na jedno połączenie, korytko typ 020: ok. 169 ml na jedno połączenie. 9

10 FaserFIX TRAFFIC GUGIBLOC Monolityczne odwodnienie na obszarze o dużym natężeniu ruchu. 10

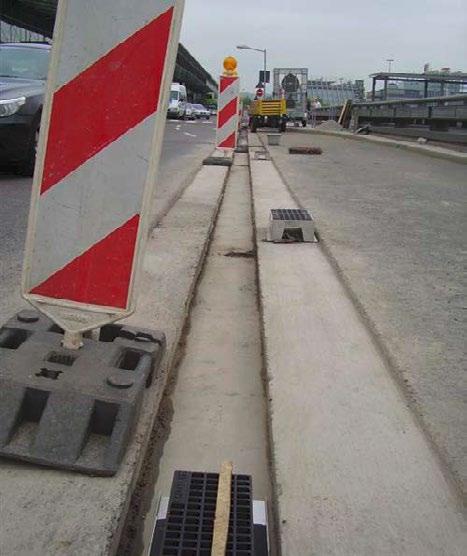

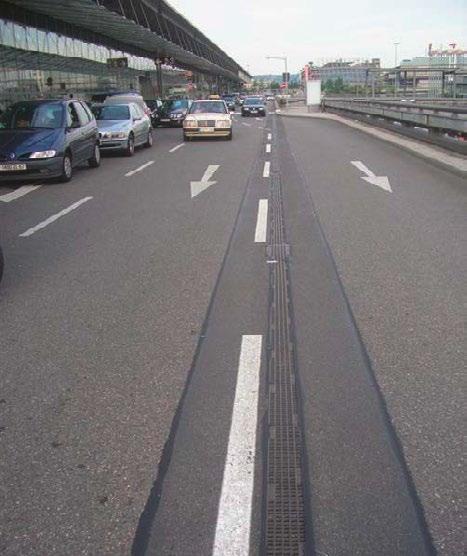

11 PRZYKŁADOWE REALIZACJE FASERFIX TRAFFIC GUGIBLOC Terminal kontenerowy: odporność na wysokie obciążenia puntkowe Port: odporność na ścieranie Lotnisko: klasa wytrzymałości F 900 Lotnisko 11

12 FaserFIX TRAFFIC GUGIBLOC PARK Monolityczne odwodnienie na obszarze o dużym natężeniu ruchu. Płytkie korytka znajdują zastosowanie głównie na obszarach o niskiej wysokości zabudowy jak np.: parkingi wielopoziomowe Korytka FASERFIX TRAFFIC odpowiadają normie PN-EN 1433 i znajdują zastosowanie dla następujących klas obciążeń: Klasa C 250, Obciążenie 250 kn Klasa D 400, Obciążenie 400 kn Klasa E 600, Obciążenie 600 kn

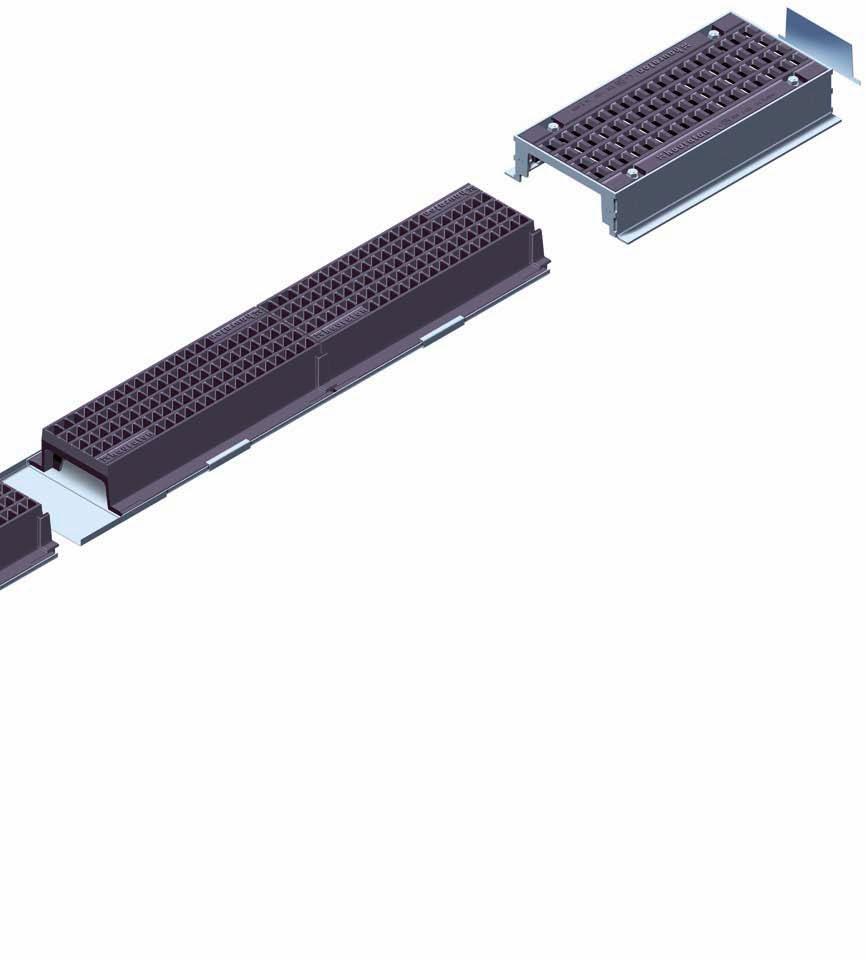

13 3 2 1 RECYFIX TRAFFIC GUGI- BLOC, korpusy ze stali nierdzewnej z rusztem z żeliwa sferoidalnego EN-GJS łączone kołnierzem połączeniowym 2 Nasada rewizyjna umożliwiająca dostęp do ciągu korytek, z rusztem żeliwnym kratowym GUGI, mocowana prz pomocy 4 śrub 3 Ścianki czołowe na początek lub koniec ciągu. FASERFIX TRAFFIC GUGIBLOC PARK z rusztami kratowymi GUGI, klasa E 600* DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM² POWIERZCHNIA WLO- TOWA CM 2 /M MASA KG NR KATALOG. typ typ * Powłoka KTL - na zapyt. RECYFIX TRAFFIC GUGIBLOC, wyposażenie dodatkowe DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM² POWIERZCHNIA WLO- TOWA CM 2 /M MASA KG NR KATALOG. studzienka z ocynkowanym osadnikiem , korpus ze stali nierdzewnej, typ 90 z obejmami i kołnierzem , element rewizyjny ze stali nierdzewnej, typ 90, z rusztem żeliwnym kratowym GUGI, , kl. E 600* ścianka czołowa, typ 90, pełna, nierdzewna , * Powłoka KTL - na zapyt. 13

14 FaserFIX TRAFFIC GUGIBLOC Monolityczne odwodnienie na obszarze o dużym natężeniu ruchu. Korytka FASERFIX TRAFFIC odpowiadają normie PN-EN 1433 i znajdują zastosowanie dla następujących klas obciążeń: Klasa C 250, Obciążenie 250 kn Klasa D 400, Obciążenie 400 kn Klasa E 600, Obciążenie 600 kn W skrócie: Solidne korytko z betonu włóknistego Szybki montaż Wytrzymałość do klasy F 900 według normy PN-EN 1433 Klasa f 900, Obciążenie 900 kn

15 3 1 FASERFIX TRAFFIC GU- GIBLOC, korytko z betonu włónistego, z rusztem z żeliwa sferoidalnego EN-GJS-500-7, z kołnierzem połączeniowym. 2 Studzienka z betonu włóknistego z nasadą rewizyjną umożliwiającą dostęp do ciągu korytek, z zatrzaskowym mocowaniem SIDE-LOCK, z rusztem żeliwnym, kratowym GUGI. 2 3 Ścianki czołowe na początek lub koniec ciągu. FASERFIX TRAFFIC GUGIBLOC, korytka z rusztami GUGI, klasa F 900* DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM² POWIERZCHNIA WLO- TOWA CM 2 /M MASA KG NR KATALOG. typ , typ , typ , typ , * Powłoka KTL - na zapyt. FASERFIX TRAFFIC GUGIBLOC, wyposażenie dodatkowe DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ POW. PRZEKROJU POPRZECZ. CM² POWIERZCHNIA WLO- TOWA CM 2 /M MASA KG NR KATALOG. studzienka z ocynkowanym osadnikiem , studzienka 2-częściowa z rusztem źeliwnym, kratowym, czarnym element pośredni nasada z rusztem żeliwnym, kratowm GUGI* , ścianka czołowa typ 01, pełna, ocynk , ścianka czołowa typ 010, pełna, ocynk , ścianka czołowa typ 020, pełna, ocynk , krócieć z tworzywa DN ,5 906 krócieć z tworzywa DN ,8 907 FASERFIX, uszczelniacz, szary, 0,45l** FASERFIX, uszczelniacz, 2,5l** FASERFIX, podkład do uszczelniacza * Powłoka KTL - na zapyt. ** Zużycie korytko typ 010: ok. 77ml na jedno połączenie, korytko typ 020: ok. 94ml na jedno połączenie. System kotwiący, przycinanie na długość, motaż króćców - na zapytanie. 15
