1 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS FASERFIX SUPER DUŻA WYDAJNOŚĆ ODWADANIANIA, DUŻA STABILNOŚĆ. WYTRZYMAŁE NA DUŻE OBCIĄŻENIA. STOSOWANE NA TERENACH PRZEMYSŁOWYCH I UŻYTECZNOŚCI PUBLICZNEJ. ZAGADNIENIE Woda powierzchniowa zawsze musi być odprowadzana szybko i dokładnie. W tym celu niezbędne są korytka odwadniające, które dodatkowo trwale wytrzymują oczekiwane obciążenia ruchu kołowego. Obowiązuje to szczególnie w strefach ruchu ciężkiego na terenach przemysłowych i obszarach użyteczności publicznej. Poza funkcją techniczną, korytka odwadniające powinny przyczyniać się do atrakcyjnego kształtowania powierzchni poprzez swój wygląd, kolor oraz zastosowany materiał. Ponadto specjalne obszary zastosowań wymagają elastycznego systemu korytek, który potrafi dopasować się do każdego rodzaju odwadnianej powierzchni. Fabryka Gilette w Łodzi ROZWIĄZANIE Korytka FASERFIX SUPER to dobre rozwiązanie dla wszystkich stref ruchu ciężkiego. Korytka wykonane są z betonu włóknistego, który w porównaniu z normalnym betonem zapewnia większą stabilność przy zredukowanej masie. Korytka charakteryzują się również wysoką odpornością na zginanie. Przy wbudowaniu korytek nie trzeba ich usztywniać i rozpierać, nie posiadają one też żadnych poprzecznych blokad, które utrudniałyby przepływ wody. Korytka posiadają na swych krawędziach zakotwione w ściankach do samego dna, zabezpieczone antykorozyjnie, ramy ze stali ocynkowanej lub nierdzewnej. Korytka FASERFIX SUPER są odporne na działanie mrozu i soli. Korpusy korytek wyposażone są w fugę umożliwiającą uszczelnienie połączeń na placu budowy przy pomocy elastycznego środka uszczelniającego, np. masy uszczelniającej MASTERFLEX 700 WW gun grade lub Sikaflex PRO-3 WF. Korytka dostępne są ze spadkiem lub bez. Wybór spośród bardzo szerokiej gamy rodzajów rusztów i pokryw wykonanych z różnych materiałów (żeliwo, stal ocynkowana, stal nierdzewna), w różnych klasach obciążenia, umożliwia różnorodność rozwiązań architektonicznych. Ruszty mocuje się do korpusów w sposób bezpieczny dla ruchu przy pomocy zatrzaskowego mocowania SIDE-LOCK. Klasyfikacja i badanie korytek odpowiada normie PN EN Korytka FASERFIX SUPER posiadają certyfikat CE, Aprobatę Techniczną Instytutu Badawczego Dróg i Mostów w Warszawie, oraz pozytywną opinię Państwowego Zakładu Higieny. 16

2 ZAKRES ZASTOSOWANIA Powierzchnie ruchu kołowego na obszarach przemysłowych, produkcyjnych, handlowych, targowych, wystawowych, dworcach kolejowych, lotniskach, portach, miejscach przeładunkowych, oczyszczalniach ścieków, elektrowniach, terenach gospodarstw rolnych, obiektach wojskowych, koszarach, ulicach, drogach, autostradach, stacjach benzynowych i punktach obsługi podróżnych, obszarach ruchu pieszego, placach, itp. Centra logistyczne Stacje benzynowe OGRANICZENIA W ZASTOSOWANIU Stosowanie odwodnień w poprzek dróg szybkiego ruchu i autostrad jest dozwolone tylko dla wybranych produktów. Prosimy o konsultację z naszymi pracownikami. Lotniska krajowe i zagraniczne Drogi krajowe KANAŁY INSTALACYJNE FASERFIX TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX FASERFIX SUPER 17

3 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS FASERFIX SUPER ROZWIĄZANIA SPECJALNE. PRZYKŁADY SPECJALNYCH ROZWIĄZAŃ DLA INDYWIDUALNYCH POTRZEB KLIENTÓW. Każdy projekt stawia indywidualne wymagania co do systemu odwodnienia. Musi on być na tyle elastyczny, żeby produkty seryjne mogły być uzupełniane za pomocą specjalnych rozwiązań. Firma Hauraton wychodzi naprzeciw indywidualnym wymaganiom obiektów i współpracuje z architektami już w fazie przedprojektowej. Specjalnie stworzony zespół troszczy się w firmie Hauraton wyłącznie o niestandardowe rozwiązania od fazy przedprojektowej do momentu dostawy i wsparcia przy montażu. Dla każdego indywidualnego przypadku potrafimy znaleźć właściwe rozwiązanie. Różnorodność oferowanych przez firmę Hauraton typów korytek pozwala na ich indywidualne dopasowywanie. Świadczone przez nas usługi specjalne to np.: przycinanie korytek na długość, przycinanie pod kątem, wiercenie otworów lub montaż króćców. WÖRTH, DAIMLER CHRYSLER Na dużym terenie (około m 2 ) Daimler Chrysler wybudował w pobliżu fabryki w Wörth tak zwane centrum rozwoju, doświadczeń i testów z torami, na których gruntownie testowane są samochody ciężarowe. Na różnych trasach, między innymi na zautomatyzowanej drodze symulującej złe warunki, różne prototypy i modele seryjne poddawane są ciężkim testom na długich odcinkach. Częściowo pojazdy te są przy tym zdalnie sterowane. Dla przedsięwzięcia budowlanego o takiej powierzchni odpowiedni był system odwadniania FASERFIX SUPER. Produkty seryjne pomysłowo uzupełnione zostały przez zaprojektowane i przygotowane przez fabrykę na konkretny wymiar korytka, które mogły zostać łatwo zamontowane przez firmę ARGE zgodnie z przesłanymi planami montażowymi. Liczne przycięcia pod kątem, dopasowywanie długości i podłączanie króćców z wierceniem otworów pozwoliły na stworzenie kompleksowej, dopasowanej do linii pasów testowych, sieci odwodnień. Projektant ASW: Rilke Inżynierowie i Architekci, Aachen/Olpe Firma budowlana: ARGE ASW z firmą Strabag, Züblin, Grötz i Reif Dostarczone zostały następujące systemy firmy Hauraton: 2500 m FASERFIX SUPER KS m FASERFIX SUPER m FASERFIX TRAFFIC SUPERBLOC

4 MANNHEIM, STACJA KOLEJOWA Ze względów bezpieczeństwa wszystkie naziemne instalacje na dworcach muszą być uziemione. Dla stacji na dworcu w Mannheim, we współpracy z niemieckimi liniami kolejowymi, opracowany został system korytek odwadniających, który wyposażony jest w możliwość uziemienia. Rozwiązanie składa się z jednej kostki uziemiającej na każdy 1 mb korytka, która znajduje się poniżej ramy stalowej w korpusixe korytka. Do tego podłączony jest kabel uziemiający o grubości 1 cm. Zatrzaskowe mocowanie SIDE-LOCK funkcjonuje oczywiście bez zmian. FABRYKA SITEC Firma Sitec jest przedsiębiorstwem z branży przemysłu szklanego. Jej produkty powstają w urządzeniach o wysokiej klasie technicznej, w ekstremalnie wysokich temperaturach. Dla hal przemysłowych został opracowany system, który pozwala jednocześnie na doprowadzenie instalacji do maszyn i niezawodnie odprowadza wodę. Już w fazie przedprojektowej zespół firmy Hauraton, wyznaczony do tego obiektu, opracował kompleksowy system z korytek FASERFIX SUPER w różnych szerokościach nominalnych. Liczne przejścia do poszczególnych szerokości jak również połączenia T-owe i krzyżowe zostały dokładnie przygotowane na wymiar w fabryce i umożliwiły dokładny i sprawny montaż. KANAŁY INSTALACYJNE FASERFIX TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX FASERFIX SUPER 19

5 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS FASERFIX SUPER ROZWIĄZANIA SPECJALNE. PRZYKŁADY SPECJALNYCH ROZWIĄZAŃ DLA INDYWIDUALNYCH POTRZEB KLIENTÓW. ODWODNIENIE PRZYCIĘTE POD KĄTEM SKARPY, Z KRATĄ ZAMYKAJĄCĄ W celu doprowadzenia wód opadowych do centralnego systemu zagospodarowania wód opadowych w obszarze budowy przy Wingertspfad w Bischofsheim zostały zamontowane korytka FASERFIX SUPER w różnych szerokościach nominalnych. Cała sieć odwadniająca składa się z różnych typów korytek FASERFIX SUPER w różnych szerokościach. Na końcach ciągów odwadniających woda wypływa przez dopasowane przez fabrykę, przycięte pod takim samym kątem jak otaczająca system skarpa, korytko. Kratka zamykająca na końcu korytek służy jako zabezpieczenie systemów. 20

6 AUTOSTRADA A4 KATOWICE-KRAKÓW Na drogach szybkiego ruchu i autostradach bardzo duże znaczenie ma bezpieczeństwo, które jest zagwarantowane między innymi dzięki szybkiemu i niezawodnemu odwodnieniu nawierzchni. Dlatego na autostradzie A4 Balice- Kraków istniejące dotychczas odwodnienie punktowe przy bramkach, które nie w pełni spełniało swoją funkcję, zostało uzupełnione przez odwodnienie liniowe FASERFIX SUPER. DREZNO - PLAC WIEDEŃSKI Plac Wiedeński jest centralnym punktem komunikacyjnym w Dreźnie. Na różnych, połączonych ze sobą poziomach współistnieją ze sobą sieci komunikacji miejskiej i drogowej: tory kolejowe i tramwajowe, pasy ruchu dla samochodów i autobusów, ścieżki rowerowe i chodniki dla pieszych. Dla odpowiedniego pod względem optycznym ukształtowania powierzchni i fasad studzienki FASERFIX POINT i korytka FASERFIX SUPER wyposażone zostały w ruszty kratowe ze stali nierdzewnej. Specjalnym wymogiem inwestora i projektanta były wąskie kraty rusztów, które zapewniałyby bezpieczeństwo dla ruchu pieszych i poruszających się na wózkach i jednocześnie zabezpieczały przed przenikaniem do systemu dużych ilości zanieczyszczeń. Uzyskaliśmy w ten sposób bardzo harmonijny obraz ogólny, idealnie komponujący się z otaczającą architekturą. KANAŁY INSTALACYJNE FASERFIX TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX FASERFIX SUPER 21

7 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS DUŻA WYDAJNOŚĆ ODWADANIANIA, DUŻA STABILNOŚĆ. WYTRZYMAŁE NA DUŻE OBCIĄŻENIA. STOSOWANE NA TERENACH PRZEMYSŁOWYCH I UŻYTECZNOŚCI PUBLICZNEJ. DUŻA STABILNOŚĆ DZIĘKI ZASTOSO- WANIU BETONU WŁÓKNISTEGO Norma PN EN 1433 stawia wymagania odnośnie stabilności korytek już podczas transportu i montażu, co ważne bez wspomagających tę stabilność, nałożonych na korytka rusztów. Kształt U stosowany w naszych odwodnieniach liniowych sprawdza się pod tym względem od wielu lat. Korytka FASERFIX SUPER wykonane są z betonu wzmocnionego włóknem szklanym. Ścianki boczne są dzięki temu jednocześnie bardzo cienkie i stabilne nawet przy bardzo krótkich odcinkach. Korytka FASERFIX SUPER KS i FASERFIX SUPER mogą być montowane bez nałożonych na nie rusztów. Korytka FASERFIX SUPER KS i FASERFIX SUPER odpowiadają normie PN EN 1433 i znajdują zastosowanie dla następujących klas obciążeń: KLASA A 15, OBCIĄŻENIE 15 KN 2 KLASA B 125, OBCIĄŻENIE 125 KN KLASA C 250, OBCIĄŻENIE 250 KN KLASA D 400, OBCIĄŻENIE 400 KN KLASA E 600, OBCIĄŻENIE 600 KN KLASA F 900, OBCIĄŻENIE 900 KN 1 4 PEWNOŚĆ W STREFACH RUCHU PIESZEGO Korytka FASERFIX SUPER, przy zastosowaniu różnych rusztów, mogą być stosowane również w obszarach ruchu pieszego, na rynkach i innych obszarach użyteczności publicznej. Specjalnie dla bezpieczeństwa ruchu pieszego skonstruowane zostały ruszty żeliwne z wąską szczeliną. 22

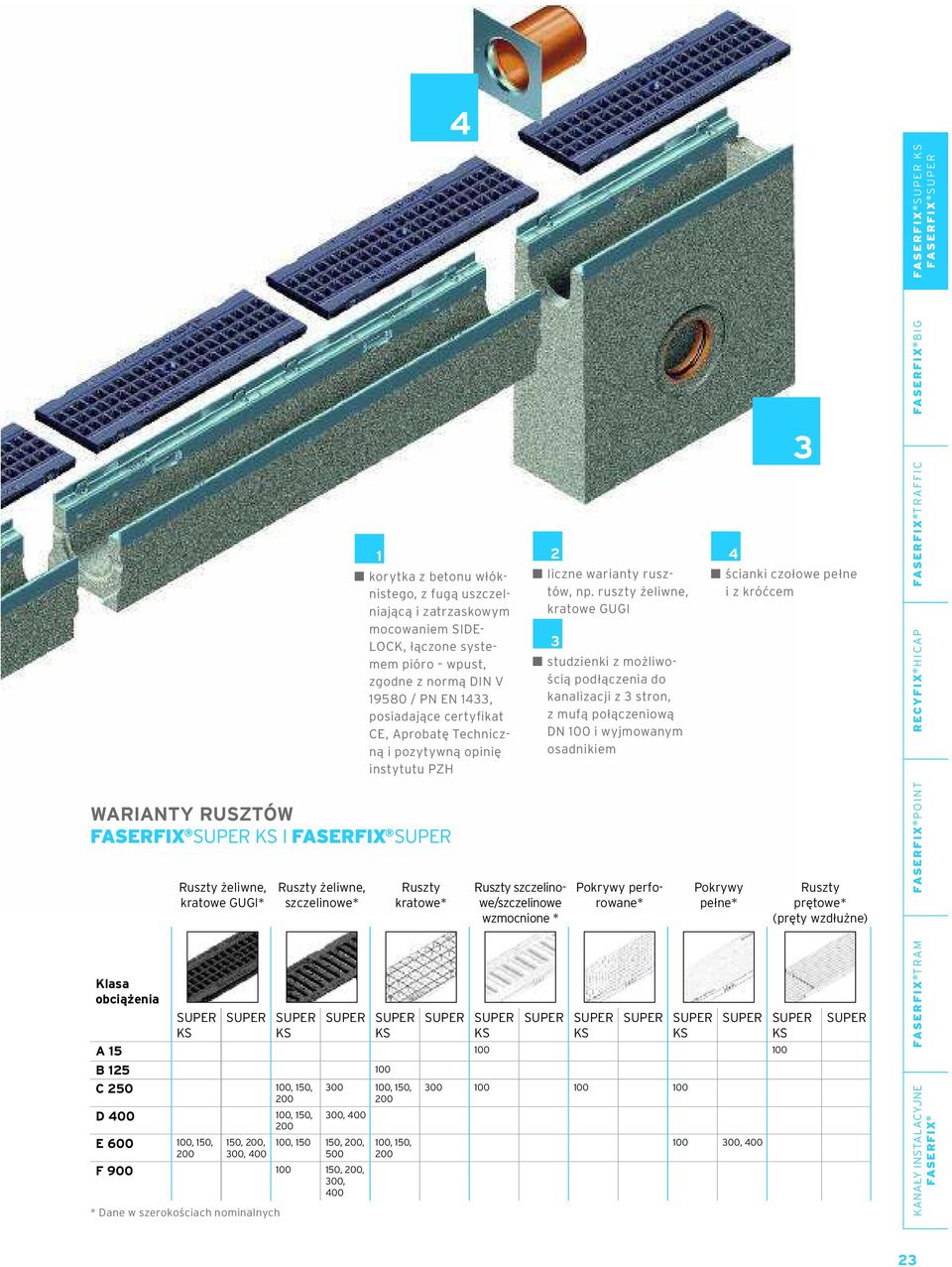

8 4 WARIANTY RUSZTÓW FASERFIX SUPER KS I FASERFIX SUPER Klasa obciążenia Ruszty żeliwne, kratowe GUGI* SUPER KS SUPER SUPER KS Ruszty żeliwne, szczelinowe* SUPER SUPER KS Ruszty kratowe* SUPER SUPER KS Ruszty szczelinowe/szczelinowe wzmocnione * SUPER SUPER KS Pokrywy perforowane* SUPER SUPER KS Pokrywy pełne* 3 SUPER SUPER KS A B C , 150, 200 D , 150, 200 E , 150, , 200, 300, , 150, , , , 200, 500 F , 200, 300, 400 * Dane w szerokościach nominalnych 1 korytka z betonu włóknistego, z fugą uszczelniającą i zatrzaskowym mocowaniem SIDE- LOCK, łączone systemem pióro wpust, zgodne z normą DIN V / PN EN 1433, posiadające certyfikat CE, Aprobatę Techniczną i pozytywną opinię instytutu PZH 100, 150, liczne warianty rusztów, np. ruszty żeliwne, kratowe GUGI 3 studzienki z możliwością podłączenia do kanalizacji z 3 stron, z mufą połączeniową DN 100 i wyjmowanym osadnikiem , 400 ścianki czołowe pełne i z króćcem Ruszty prętowe* (pręty wzdłużne) SUPER KANAŁY INSTALACYJNE FASERFIX TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX FASERFIX SUPER 23

9 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, korytka korytko FASERFIX SUPER KS 100 POW. PRZEKROJU POPRZECZ. CM2 RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. typ , typ 01 z otworem* , typ , typ , typ 010 z otworem* , typ , typ , typ , typ , *Odległość otworu: 100 mm od osi otworu (DN 100) do końca korytka. Otwór w dnie korytka. FASERFIX SUPER KS 100, płytkie korytka korytko FASERFIX SUPER KS 100, płytkie POW. PRZEKROJU POPRZECZ. CM2 RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. typ 80F , typ 100F ,

10 FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, korytka ze spadkiem 0,6% POW. PRZEKROJU POPRZECZ. CM RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. typ ,0 48, ścianka czołowa typ 01 korytko FASERFIX SUPER KS 100 ścianka czołowa typ 020 z króćcem z tworzywa TYP POW. PRZEKROJU POPRZECZ. CM ,5 37, , ,5 41,5 42, , ,5 45,5 46,5 47,5 48,0 49, KANAŁY INSTALACYJNE FASERFIX TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX FASERFIX SUPER 25

11 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, ruszty, klasa A 15 ruszt szczelinowy, ocynk. ruszt prętowy (pręty wzdłużne), stal nierdz. POWIERZCHNIA WLOTOWA CM 2 /M NR KATALOG. ruszt szczelinowy SW 80/10, ocynk , ruszt szczelinowy SW 80/10, ocynk , ruszt szczelinowy SW 80/10, stal nierdz , ruszt szczelinowy SW 80/10, stal nierdz , ruszt prętowy, pręty wzdłużne, odległość między prętami 10 mm, stal nierdz. ruszt prętowy, pręty wzdłużne, odległość między prętami 10 mm, stal nierdz , , FASERFIX SUPER KS 100, ruszty, klasa B 125 ruszt kratowy MW 30/10, ocynk. ruszt kratowy MW 30/30, ocynk. POWIERZCHNIA WLOTOWA CM 2 /M NR KATALOG. ruszt kratowy MW 30/10, ocynk , ruszt kratowy MW 30/10, ocynk , ruszt kratowy MW 30/30, ocynk , ruszt kratowy MW 30/30, ocynk ,

12 FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, ruszty, klasa C 250 ruszt żeliwny, szczelinowy SW 100/14, czarny ruszt żeliwny, szczelinowy SW 100/6, czarny pokrywa perforowana Ø 6, ocynk. ruszt szczelinowy, ocynk. POWIERZCHNIA WLOTOWA CM 2 /M pokrywa pełna, ocynk. ruszt żeliwny, szczelinowy SW 100/14, czarny , ruszt żeliwny, szczelinowy SW 100/6, czarny , ruszt kratowy MW 30/10, ocynk , ruszt kratowy MW 30/10, ocynk , ruszt kratowy MW 30/10, stal nierdz , ruszt kratowy MW 30/10, stal nierdz , ruszt kratowy MW 30/30, ocynk , ruszt kratowy MW 30/30, ocynk , ruszt szczelinowy, wzmocniony SW 80/10, ocynk , ruszt szczelinowy, wzmocniony SW 80/10, ocynk , ruszt szczelinowy, wzmocniony SW 80/10, stal nierdz , ruszt szczelinowy, wzmocniony SW 80/10, stal nierdz , pokrywa perforowana Ø 6, ocynk , pokrywa perforowana Ø 6, ocynk , pokrywa perforowana Ø 6, stal nierdz , pokrywa perforowana Ø 6, stal nierdz , pokrywa pełna, ocynk , pokrywa pełna, ocynk , Istnieje możliwość wykonania rusztów żeliwnych z powłoką KTL. NR KATALOG. FASERFI x TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX 27

13 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, ruszty, klasa D 400 ruszt żeliwny, szczelinowy SW 100/14, czarny POWIERZCHNIA WLOTOWA CM 2 /M NR KATALOG. ruszt żeliwny, szczelinowy SW 100/14, czarny , FASERFIX SUPER KS 100, ruszty, klasa E 600 ruszt żeliwny, kratowy GUGI MW 20/30, czarny ruszt żeliwny, szczelinowy SW 100/14, czarny ruszt kratowy MW 11/30, ocynk. POWIERZCHNIA WLOTOWA CM 2 /M NR KATALOG. ruszt żeliwny, kratowy GUGI MW 20/30, czarny , ruszt żeliwny, kratowy GUGI MW 20/30, ocynk , ruszt żeliwny, szczelinowy SW 100/14, czarny , ruszt żeliwny, szczelinowy SW 100/6, czarny , ruszt kratowy MW 11/30, ocynk , ruszt kratowy MW 11/30, ocynk , ruszt kratowy MW 11/30, stal nierdz , ruszt kratowy MW 11/30, stal nierdz , pokrywa żeliwna, pełna, czarna , pokrywa żeliwna, pełna, ocynk , Istnieje możliwość wykonania rusztów żeliwnych z powłoką KTL. 28

14 FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, ruszty, klasa F 900 ruszt żeliwny, szczelinowy SW 100/14, czarny POWIERZCHNIA WLOTOWA CM 2 /M NR KATALOG. ruszt żeliwny, szczelinowy SW 100/14, czarny , Istnieje możliwość wykonania rusztów żeliwnych z powłoką KTL. FASERFI x TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX 29

15 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 100 FASERFIX SUPER KS 100, wyposażenie dodatkowe studzienka z osadnikiem króciec z tworzywa DN 100 syfon zewnętrzny, DN 100 RAMY ZE STALI OCYNK. studzienka z ocynkowanym osadnikiem , RAMY ZE STALI NIERDZ. studzienka z osadnikiem z tworzywa , syfon zewnętrzny z tworzywa DN , króciec z tworzywa DN , Istnieje również możliwość zastosowania sudzienki wielofunkcyjnej, która ma większą wysokość patrz str. 57, nr katalog

16 FASERFIX SUPER KS 100 ścianka czołowa z króćcem z tworzywa DN 100 zestaw do uszczelniania fug ścianka czołowa, pełna usługi specjalne montaż króćca STAL OCYNK. STAL NIERDZ. ścianka czołowa typ 01, pełna , ścianka czołowa typ 010, pełna , ścianka czołowa typ 020, pełna , ścianka czołowa typ 80F, pełna , ścianka czołowa typ 100F, pełna , ścianka czołowa typ 010 z króćcem z tworzywa DN , ścianka czołowa typ 020 z króćcem z tworzywa DN , przycinanie na długość NW przycinanie pod kątem NW 100 (uwaga jedno połączenie wymaga 2 przycięć) wiercenie otworów DN wiercenie otworów DN montaż króćca DN 70* montaż króćca DN 100* materiał do wypełniania fug Masterflex 700 WW gun grade, 450 ml** , podkład Masterflex 700 A SP, 1000 ml , zestaw do wypełniania fug Masterflex 700 WW gun grade , system kotwiący EP, otwory osłonięte tulejami w dnie korytka (2 szt. / mb) pręty stalowe do systemu kotwiącego (2 szt. / mb) * Dodatkowo w razie potrzeby mogą być również zamontowane króćce z PE-HD lub SLM. ** Zużycie na przykładzie korytka typ 020: ok. 77 ml na jedno połączenie. Do uszczelnienia betonowych korytek można stosować również uszczelniacz Sikaflex PRO-3 WF. system kotwiący EP, pręty stalowe w dnie korytka FASERFI x TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX 31

17 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 150 FASERFIX SUPER KS 150, korytka korytko FASERFIX SUPER KS 150 POW. PRZEKROJU POPRZECZ. CM 2 RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. typ , typ , typ , typ , FASERFIX SUPER KS 150, płytkie korytka korytko FASERFIX SUPER KS 150, płytkie POW. PRZEKROJU POPRZECZ. CM 2 RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. typ 110F , typ 150F , typ 200F ,

18 FASERFIX SUPER KS 150 FASERFIX SUPER KS 150, korytka ze spadkiem 0,5% POW. PRZEKROJU POPRZECZ. CM 2 RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. typ ,1 63, ścianka czołowa typ 01 korytko FASERFIX SUPER KS ścianka czołowa typ 020 z króćcem z tworzywa FASERFI x TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX SUPER TYP POW. PRZEKROJU POPRZECZ. CM ,1 56,8 57,7 58,5 59,3 60, ,8 62,7 63,5 KANAŁY INSTALACYJNE FASERFIX 33

19 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 150 FASERFIX SUPER KS 150, ruszty, klasa C 250 ruszt żeliwny, szczelinowy SW 132/20, czarny ruszt kratowy MW 30/10, ocynk. ruszt kratowy MW 30/30, ocynk. POWIERZCHNIA WLOTOWA CM2/M NR KATALOG. ruszt żeliwny, szczelinowy SW 132/20, czarny , ruszt kratowy MW 30/10, ocynk , ruszt kratowy MW 30/10, ocynk , ruszt kratowy MW 30/10, stal nierdz , ruszt kratowy MW 30/10, stal nierdz , ruszt kratowy MW 30/30, ocynk , ruszt kratowy MW 30/30, ocynk , Istnieje możliwość wykonania rusztów żeliwnych z powłoką KTL. 34

20 FASERFIX SUPER KS 150 FASERFIX SUPER KS 150, ruszty, klasa D 400 FASERFIX SUPER KS 150, ruszty, klasa E 600 ruszt żeliwny, kratowy GUGI MW 20/30, czarny ruszt żeliwny, szczelinowy SW 132/20, czarny ruszt kratowy MW 11/30, stal nierdz. POWIERZCHNIA WLOTOWA CM2/M NR KATALOG. ruszt żeliwny, kratowy GUGI MW 20/30, czarny , ruszt żeliwny, szczelinowy SW 132/9, czarny , ruszt kratowy MW 11/30, ocynk , ruszt kratowy MW 11/30, ocynk , ruszt kratowy MW 11/30, stal nierdz , ruszt kratowy MW 11/30, stal nierdz , Istnieje możliwość wykonania rusztów żeliwnych z powłoką KTL. POWIERZCHNIA WLOTOWA CM2/M NR KATALOG. ruszt żeliwny, szczelinowy SW 132/20, czarny , ruszt żeliwny, kratowy GUGI MW 20/30, czarny , ruszt żeliwny, szczelinowy SW 132/9, czarny ruszt żeliwny, kratowy GUGI MW 20/30, czarny FASERFI x TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX 35

21 TIEFBAU GAL ABAU AQUABAU SPORTBAU FASERFIX SUPER KS 150 FASERFIX SUPER KS 150, wyposażenie dodatkowe studzienka z ocynkowanym osadnikiem syfon DN 150 króciec z tworzywa DN 150 RAMY ZE STALI OCYNK. RAMY ZE STALI NIERDZ. studzienka z ocynkowanym osadnikiem , syfon z tworzywa DN , króciec z tworzywa DN , Istnieje również możliwość zastosowania sudzienki wielofunkcyjnej, która ma większą wysokość patrz str. 57, nr katalog

22 FASERFIX SUPER KS 150 ścianka czołowa, pełna zestaw do uszczelniania fug STAL OCYNK. STAL NIERDZ. ścianka czołowa typ 01, pełna , ścianka czołowa typ 010, pełna , ścianka czołowa typ 020, pełna , ścianka czołowa typ 110F, pełna , ścianka czołowa typ 150F, pełna , ścianka czołowa typ 200F, pełna , ścianka czołowa typ 010 z króćcem z tworzywa DN , ścianka czołowa typ 020 z króćcem z tworzywa DN , przycinanie na długość NW przycinanie pod kątem NW 150 (uwaga jedno połączenie wymaga 2 przycięć) ścianka czołowa z króćcem z tworzywa wiercenie otworów DN montaż króćca DN 150* materiał do wypełniania fug Masterflex 700 WW gun grade, 450 ml** , podkład Masterflex 700 A SP, 1000 ml , zestaw do wypełniania fug Masterflex 700 WW gun grade , system kotwiący EP, otwory osłonięte tulejami w dnie korytka (2 szt. / mb) pręty stalowe do systemu kotwiącego (2 szt. / mb) * Dodatkowo w razie potrzeby mogą być również zamontowane króćce z PE-HD lub SLM. ** Zużycie na przykładzie korytka typ 020: ok. 77 ml na jedno połączenie. Do uszczelnienia betonowych korytek można stosować również uszczelniacz Sikaflex PRO-3 WF usługi specjalne montaż króćca system kotwiący EP, pręty stalowe w dnie korytka FASERFI x TRAM FASERFIX P OINT RECYFIX HICAP FASERFIX TRAFFIC FASERFIX BIG FASERFIX SUPER KS FASERFIX SUPER KANAŁY INSTALACYJNE FASERFIX 37
