1 Zestaw regulacyjny do grzejników i ogrzewania pod³ogowego Arkusz znormalizowany Wydanie 1105 Wymiary monta owe w mm Przy³¹cza rozdzielacza: 6 szt. G 3/4" ze sto kiem Wymiary Zastosowanie rurki d=15 mm ok. ok. Zastosowanie Zastosowanie z³¹cza Wszelkie prawa do zmian technicznych zastrze one HERZ Armatura i Systemy Grzewcze Sp. z o.o WIELICZKA ul. A. Grottgera 58 tel. (012) centrala@herz.com.pl 1

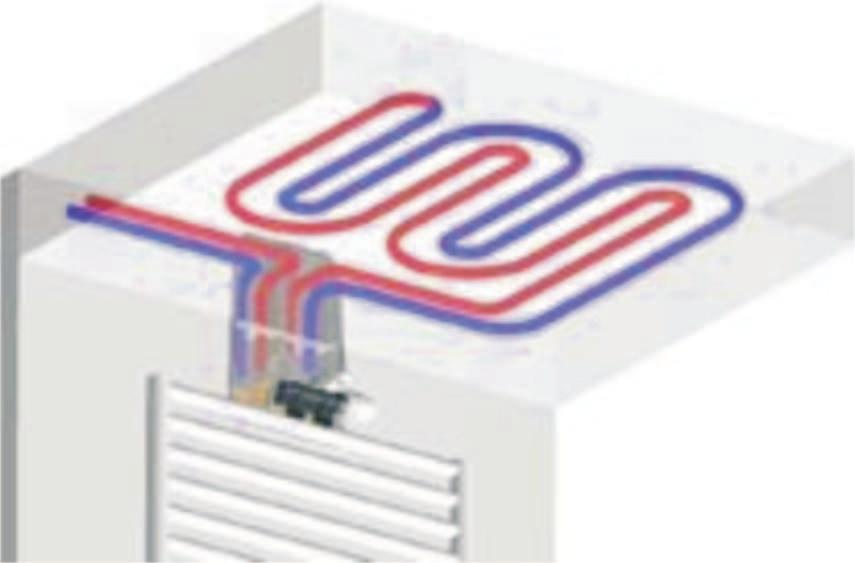

2 2 Zestaw regulacyjny s³u y do wyrównywania temperatury pod³ogi przy jednoczesnym zastosowaniu grzejnika tradycyjnego. Obydwa grzejniki regulowane s¹ oddzielnie i niezale nie. Opis System sk³ada siê z rozdzielacza zainstalowanego w obudowie podtynkowej. Rozdzielacz pod³¹czony jest do doprowadzenia i odprowadzenia systemu grzejnego, Na odprowadzeniach czo³owych pod³¹czony jest grzejnik, np. przy pomocy elementów przy³¹czeniowych HERZ-3000 (do wyboru). Na pozosta³ych odprowadzeniach zamontowane s¹ wchodz¹ce w sk³ad dostawy zawory powrotne i ogranicznik temperatury powrotu, do regulacji obwodu pod³ogowego. Sposób funkcjonowania Zestaw sk³ada siê z nastêpuj¹cych czêœci: obudowa z ocynkowanej blachy stalowej i p³yta maskuj¹ca z magnetycznymi paskami przyczepnymi, z chromowanej blachy stalowej (obudowa 200 x 200 x 50 mm, p³yta maskuj¹ca 230 x 230 mm). Czêœci sk³adowe (zakres dostawy) Podwójny rozdzielacz przy³¹czeniowy RL-1 zawór odcinaj¹cy ze swobodnie obracaj¹c¹ siê nakrêtk¹ Zawór termostatyczny TS-98V ze swobodnie obracaj¹c¹ siê nakrêtk¹ Ogranicznik temperatury powrotu Mini-Turbo" XX Z³¹cze zaciskowe G 3/4, z uszczelnieniem metalicznym, do rur 9, 10, 12, 14, 15, 16 mm XX Z³¹cze zaciskowe G 3/4, z uszczelnieniem miêkkim, do rur 12, 15, 18 mm XX Z³¹cze zaciskowe G 3/4, do rur z tworzywa sztucznego Przy³¹cze HERZ 3000 z wk³adk¹ termostatyczn¹ i z³¹czk¹ gwintowan¹ do grzejników z gwintem wewnêtrznym 1/ Przy³¹cze HERZ 3000 z wk³adk¹ termostatyczn¹ i tulejami sto kowymi do grzejników z gwintem zewnêtrznym 3/4 i sto kiem wewnêtrznym ( Eurokonus ) G³owica termostatyczna Mini-Turbo z zabezpieczeniem przeciwzamarzaniowym G³owica termostatyczna Mini-Turbo z zabezpieczeniem przeciwzamarzaniowym i mechanicznym zamkniêciem Rura chromowana 15 x 1 mm o d³ugoœci 550 mm, do obróbki na dowoln¹ d³ugoœæ, do pod³¹czenia zestawu Przy³¹cze zaciskowe 15 x 3/4 do przy³¹czenia rury chromowanej Przy³¹cze zaciskowe 3/4 x 3/4 dla odstêpu od œciany do œrodka grzejnika 40 mm Tuleje sto kowe dla odstêpu od œciany do œrodka grzejnika 40 mm 3 S Zestaw kolan przy³¹czeniowych, d³ugoœæ ramienia 150 mm, rura 15 x 1 mm P 70XX 82 Z³¹czki zaprasowywane ze swobodnie obracaj¹c¹ siê nakrêtk¹ do rur 14 x 2-20 x 2,5 mm (P P ) Osprzêt Maks. temperatura robocza (na zaworze) 120 C Maks. ciœnienie robocze 10 bar Temperatura u ytkowa C Maks. ró nica ciœnieñ na zaworze 20 kpa Nale y stosowaæ siê do ewentualnych danych producenta rur! Dane techniczne Spadek ciœnienia dla rozdzielacza 4133 (wartoœci kv): (odp³yw i dop³yw razem) Przejœcie kv = 4,6 m 3 / h Przy³¹cze grzejnika kv = 5,3 m 3 / h Maksymalne powierzchnie pod³ogi Rura 20 x 2 mm 18 x 2 mm 16 x 2 mm Powierzchnia pod³ogi przy odstêpie rur 125 mm 15 m 2 7 m 2 4 m 2 Powierzchnia pod³ogi przy odstêpie rur 250 mm 30 m 2 15 m 2 8 m 2 Niniejsze dane nale y traktowaæ jako wytyczne. Zaleca siê przeprowadzenie obliczeñ spadku ciœnienia. Nale y zapewniæ jakoœæ wody zgodnie z PN 93/C-04607, ÖNORM H lub VDI 2035 Klucz SW 27 Klucz SW 30 Do monta u po³¹czeñ zaciskowych Do monta u g³owicy termostatycznej Przyci¹ rurê na odpowiedni¹ d³ugoœæ zgodnie z wytycznymi producenta rur, dokonaæ kalibracji i usun¹æ ostre krawêdzie! Narzêdzia

3 Nastawy wk³adki termostatycznej zaworu otwarty Spadek ciœnienia Äp [kpa] 1= 0,14 2= 0,30 3= 0,42 4= 0,50 5= 0,53 6= 0,55 Nastawa 6 odpowiada cyfrze 0 na skali wk³adki termostatycznej [kg/h] Przep³yw qm 3

4 Spadek ciœnienia RL1, , wartoœæ k : v 1,9 m 3 /h Spadek ciœnienia Äp [kpa] [kg/h] Przep³yw qm [mbar] 4

5 Rozdzielacz 4133, wartoœæ k v: 4,6 m 3 /h lub 5,3 m 3 /h Obwód ogrzewania pod³ogowego Obwód Grzejnikowy Spadek ciœnienia Äp [kpa] [kg/h] Przep³yw qm [mbar] 5

6 6 Przep³yw [l/h] Diagram czasu reakcji: Ogranicznik temperatury na powrocie Temperatura ( C) Przep³yw (l/h) Czas [sek.] Temperatura [ C]
