DANE TECHNICZNE - ZAWORY TERMOSTATYCZNE LUX

Transkrypt

1 DANE TECHNICZNE - ZAWORY TERMOSTATYCZNE LUX Zawory termostatyczne LUX przeznaczone s¹ do monta u na grzejniku centralnego ogrzewania po stronie przewodu zasilaj¹cego. W zestawie z g³owic¹ termostatyczn¹ reguluj¹ temperaturê w pomieszczeniu poprzez zmianê przep³ywu czynnika grzewczego przez grzejnik. Zastosowanie termostatycznych zaworów grzejnikowych pozwala na indywidualn¹ regulacjê temperatury w ka dym pomieszczeniu. Seria zaworów termostatycznych 6035 obejmuje: figura k¹towa DN15 GZ 1/2 x 15x1 Cu figura osiowo prawa DN15 GZ 1/2 x 15x1 Cu figura osiowo lewa DN15 GZ 1/2 x 15x1 Cu * z gwintem przy³¹czeniowym g³owicy M30x1,5. Wspó³pracuje ze wszystkimi g³owicami Schlösser jak równie z innymi g³owicami z przy³¹czem M30x1,5 i wymiarem zamkniêcia 11,5 mm. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury miedzianej 15x figura k¹towa DN15 GZ 1/2 x 16x2 PEX figura osiowo prawa DN15 GZ 1/2 x 16x2 PEX figura osiowo lewa DN15 GZ 1/2 x 16x2 PEX * z gwintem przy³¹czeniowym g³owicy M30x1,5. Wspó³pracuje ze wszystkimi g³owicami Schlösser jak równie z innymi g³owicami z przy³¹czem M30x1,5 i wymiarem zamkniêcia 11,5 mm. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury z tworzywa 16x2 PEX figura k¹towa DN15 GZ 1/2 x 15x1 Stal figura osiowo prawa DN15 GZ 1/2 x 15x1 Stal figura osiowo lewa DN15 GZ 1/2 x 15x1 Stal * z gwintem przy³¹czeniowym g³owicy M30x1,5. Wspó³pracuje ze wszystkimi g³owicami Schlösser jak równie z innymi g³owicami z przy³¹czem M30x1,5 i wymiarem zamkniêcia 11,5 mm. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury stalowej 15x1 Stal

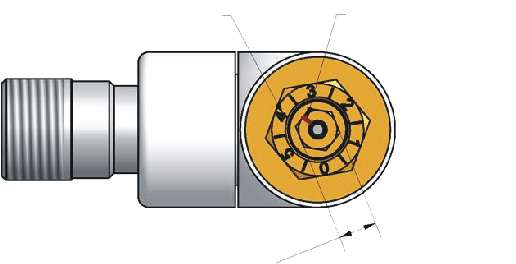

2 DANE TECHNICZNE - ZAWORY TERMOSTATYCZNE LUX Temperatura pracy Ciœnienie nominalne Czynnik grzewczy Max. ró nica ciœnienia Ciœnienie próbne Kvs Zakres nastaw Kv Budowa i dzia³anie zaworu termostatycznego Budowa zaworu z zamontowan¹ g³owic¹ 1. Pokrêt³o nastawy 2. Czujnik cieczowy 3. Trzpieñ bezpiecznika 4. Z³¹czka R 1/2 5. D³awik zaworu 6. Sprê yna powrotna 7. Grzybek zaworu 8. Korpus zaworu 9. Dane techniczne 120 C 1 MPa woda 0,06MPa 1,5 MPa 0,80 od 0,10 do 0,80 dla ÄT=2K Czujnik cieczowy 2 przy wzroœcie temperatury w pomieszczeniu poprzez bezpiecznik 3 dzia³a poprzez specjalny trzpieñ na grzybek zaworu termostatycznego 7 powoduj¹c zmniejszenie przep³ywu czynnika grzewczego przez grzejnik, a w konsekwencji obni enie temperatury w pomieszczeniu. Proces odwrotny zachodzi przy spadku temperatury w pomieszczeniu powoduj¹c zwiêkszenie przep³ywu czynnika grzewczego przez grzejnik, a tym samym wzrost temperatury w ogrzewanym pomieszczeniu. Pokrêt³o regulacyjne 1 posiada nadrukowan¹ skalê nastaw na podstawie której u ytkownik ustawia ¹dan¹ temperaturê w pomieszczeniu. Poszczególne numery nastaw okreœlaj¹ orientacyjn¹ temperaturê nastawy, poniewa na faktyczn¹ temperaturê oddzia³uj¹c¹ na czujnik g³owicy maj¹ znacz¹cy wp³yw warunki zabudowy g³owicy termostatycznej w pomieszczeniu. Z³¹czka zaciskowa 15x1 Cu Nastawa wstêpna zaworu Zawory termostatyczne posiadaj¹ mo liwoœæ ustawiania nastawy wstêpnej. Realizacjê nastawy wstêpnej dokonuje siê po zdjêciu g³owicy z zaworu termostatycznego za pomoc¹ klucza p³askiego S 8. Wykrêcaj¹c d³awik 5 od pozycji zamkniêtej zaworu otrzymujemy p³ynn¹ nastawê wstêpn¹ od 1 do 5 wynikaj¹ca z ograniczenia skoku grzybka zaworu. Skala nastaw S-8 Znak odniesienia

3 DANE TECHNICZNE - ZAWORY TERMOSTATYCZNE LUX Diagram przep³ywu dla zaworów k¹towych Numer nastawy Kv ,11 0,48 0,64 0,76 5 0,81 Diagram przep³ywu dla zaworów osiowych Numer nastawy Kv ,15 0,24 0,37 0,44 5 0,68

4 DANE TECHNICZNE - ZAWORY TERMOSTATYCZNE LUX Wymiary zaworów Z³¹czka zaciskowa 15x1 Cu

5 DANE TECHNICZNE - ZAWORY POWROTNE LUX Zawory powrotne LUX przeznaczone s¹ do monta u na grzejniku centralnego ogrzewania po stronie przewodu powrotnego. Spe³nia funkcjê zaworu odcinaj¹cego, jak równie s³u y do indywidualnej regulacji grzejników. Seria zaworów powrotnych 6036 obejmuje: figura k¹towa DN15 GZ 1/2 x 15x1 Cu. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury miedzianej 15x figura osiowo prawa DN15 GZ 1/2 x 15x1 Cu. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury miedzianej 15x figura osiowo lewa DN15 GZ 1/2 x 15x1 Cu. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury miedzianej 15x figura k¹towa DN15 GZ 1/2 x16x2 PEX. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury z tworzywa 16x2 PEX figura osiowo prawa DN15 GZ 1/2 x 16x2 PEX. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury z tworzywa 16x2 PEX figura osiowo lewa DN15 GZ 1/2 x 16x2 PEX. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury z tworzywa 16x2 PEX figura k¹towa DN15 GZ 1/2 x 15x1 Stal. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury stalowej 15x figura osiowo prawa DN15 GZ 1/2 x 15x1 Stal. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury stalowej 15x figura osiowo lewa DN15 GZ 1/2 x 15x1 Stal. Posiada wmontowan¹ z³¹czkê zaciskow¹ do rury stalowej 15x1

6 DANE TECHNICZNE - ZAWORY POWROTNE LUX Dane techniczne Temperatura pracy Ciœnienie nominalne Czynnik grzewczy Ciœnienie próbne Kvs Zakres nastaw Kv 120 C 1 MPa woda 1,5 MPa 0,92 od 0,30 do 0,90 dla ÄT=2K Nastawa wstêpna przez ograniczenie skoku. Dowolny kierunek przep³ywu. Budowa i dzia³anie zaworu powrotnego G³owica zaworu 2. Z³¹czka 16x2 PEX 3. Z³¹czka R 1/2 4. Korpus 2. Zawór sk³ada siê: - z korpusu mosiê nego 4 o powierzchniach zewnêtrznych pokrytych pow³okami dekoracyjnymi: bia³y, chrom, satyna, stal, antyczna miedÿ, antyczny mosi¹dz. - g³owicy zaworu 1 -z³¹czki zaciskowej 2 16x2 PEX, 15x1 Cu, 15x1 Stal -z³¹czki przy³¹czeniowej do grzejnika R1/2 G³owica zaworu os³oniêta jest od góry ko³pakiem ochronnym

7 DANE TECHNICZNE - ZAWORY POWROTNE LUX Nastawa wstêpna zaworu Zawory termostatyczne posiadaj¹ mo liwoœæ ustawiania nastawy wstêpnej. Realizacjê nastawy wstêpnej dokonuje siê po zdjêciu ko³paka ochronnego za pomoc¹ wkrêtaka p³askiego. Poczynaj¹c od pozycji zamkniêtej zaworu odkrêcamy w lewo o odpowiedni¹ iloœæ obrotów grzybek zaworu dla uzyskania ¹danej wielkoœci Kv przedstawionego na poni szym diagramie przep³ywu Diagram przep³ywu dla zaworów powrotnych Nastawa (iloœæ obrotów) Kv 0,29 0,45 0,64 0,70 0,76 0,92
