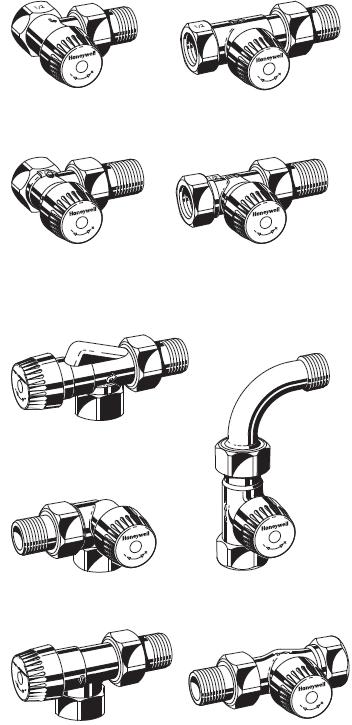

1 V2000BB Zawory termostatyczne z wkładkami zaworowymi typ BB Specyfikacja produktu Kątowy wg EN25 (D) Kątowy wg EN25 (F) Prosty wg EN25 (D) Prosty wg EN25 (F) Zastosowanie Termostatyczne zawory grzejnikowe stosowane są w instalacjach grzewczych na zasilaniu lub powrocie grzejników lub wymienników. Zawory współpracując z głowicami termostatycznymi np. Thera-4, sterują temperaturą w pomieszczeniu poprzez ograniczenie przepływu czynnika grzewczego w grzejniku lub wymienniku. Dzięki temu kontrolując temperaturą w różnych pomieszczeniach uzyskuje się oszczędność energii. Zawory grzejnikowe charakteryzują się cichą pracę i stosowane są w instalacjach grzewczych dwururowych ze średnimi przepływami. Wkładkę zaworu przy pomocy zestawu serwisowego można wymieniać na działającej instalacji, bez konieczności opróżniania instalacji. Zawory niniejszego typu współpracują z: Głowicami termostatycznymi z gwintem M30 x,5 mm Siłownikami termoelektrycznymi MT4 Głowicami programowalnymi HR90EE, HR9EE, HR92EE Osiowy kątowy Narożny prawy Osiowy kątowy (powrót) Prosty z nyplem łukowy Prosty (powrót) AT-Concept AT-Concept to rozwiązanie firmy Honeywell, w której wszystkie zawory termostatyczne posiadają ten sam korpus, a o ich przepływach i rodzaju nastawy decydują wkładki zaworowe np. BB, KV, UBG, SL, VS, FS, FV i SC. Właściwości Zastosowanie w instalacjach grzewczych ze średnimi przepływami Zostosowanie w instalacjach na przewodzie zasilającym lub powrotnym Cicha praca Wymiary wg DIN oraz EN25, Załącznik A, seria D Wymiary wg NF oraz EN25, Załącznik A, seria F Sprężyna zaworu poza przestrzenią wodną Możliwość wymiany wkładki bez opróżniania instalacji (AT-Concept) Przyłącze gwintowane M30 x,5 dla głowic termostatycznych Zawór dostarczany z czarnym pokrętłem i oznaczeniem BB na powierzchni czołowej

2 Konstrukcja Zawór grzejnikowy składa się z: Korpusu zaworu PN0, DN0, 5 lub 20 posiada: wewnętrzny gwint na wejściu zgodnie z DIN2999, złączki do rur miedzianych lub stalowych na zasilaniu patrz Akcesoria zewnętrzny gwint na wyjściu do połączenia z grzejnikiem za pomocą nakrętki i złączki (Eurocone dla DN5) wymiary wg normy DIN (długi korpus) oraz EN25, Załącznik A, seria D wymiary wg normy NF (krótki korpus), oraz EN25, Załącznik A, seria F Wkładki zaworowej BB (z szerokim zakresem przepływu), Pokrętła zabezpieczającego, umożliwiającego również ręczną regulację Nakrętki i nypla grzejnikowego Materiały Korpus z niklowanego mosiądzu kutego na gorąco Wkład zaworu z mosiądzu z uszczelnieniem O-ring z EPDM oraz miękkim uszczelnieniem oraz trzpieniem ze stali nierdzewnej Kapturek z tworzywa sztucznego Nakrętka i króciec przyłączeniowy z niklowanego mosiądzu. Uwaga: W celu uniknięcia osadzania się kamienia oraz powstawania korozji medium powinno spełniać wymagania określone w normie VDO Stosowane dodatki w instalacji nie mogą działać szkodliwie na uszczelnienie EPDM. Instalacja przed uruchomieniem powinna być dokładnie przepłukana przy całkowicie otwartych zaworach. W przypadku nie stosowania się do powyższych zasad firma Honeywell nie będzie akceptowała reklamacji oraz zwrotów kosztów. Dane techniczne Medium Temperatura pracy Ciśnienie robocze Ciśnienie różnicowe woda, jakość wody zgodnie z VDI2035 maks. 30 o C PN0 Współczynnik kvs 0,62 Nominalny przepływ maks. 00 kpa Maks. 20 kpa rekomendowane do cichej pracy 42 kg/godz. Gwint montażowy głowicy M 30 x,5 Wymiar zamknięcia Skok Identyfikacja,5 mm 2,5 mm Czarne pokrętło oznaczone znakiem BB na górnej powierzchni Wkład zaworu oznaczony 3-krotnie literą B Działanie Zawory termostatyczne regulują temperaturę pomieszczenia co prowadzi do oszczędzania energii. Zawór jest sterowany głowicą termostatyczną. Powietrze z pomieszczenia przepływając z dookoła czujnika głowicy powoduje przy wzroście temperatury rozszerzenie cieczy a przez to przymykanie zaworu, a przy spadku temperatury skurczanie cieczy i zwiększanie przekroju przepływu proporcjonalnie do zmiany temperatury. Zawór umożliwia jedynie przepływ odpowiedniej ilości cieczy, która jest wymagana do osiągnięcia nastawionej temperatury. Przykłady instalacji: Rys. Zawór kątowy Rys. 2 Zawór prosty 2 Rys. 3 Zawór Osiowy (aksjalny) Rys. 4 Zawór narożny Rys. 5 Zawór łukowy

3 Wymiary Rys. Zawór kątowy Rys. 2 Zawór prosty Rys. 3 Zawór osiowy (aksjalny) Rys. 4 Zawór narożny Rys. 5 Zawór prosty z nyplem łukowym Wymiary i oznaczenia katalogowe Typ korpusu Na zasilaniu Kątowy wg EN25 (D) Rys. Prosty wg EN25 (D) Rys. 2 Kątowy wg EN25 (F) - krótki korpus Rys. Kątowy wg EN25 (F) - krótki korpus Rys. 2 Osiowy (aksjalny) Rys. 3 Narożny lewy (lewe przyłącze z grzejnikiem) Rys. 4 Narożny prawy (prawe przyłącze z grzejnikiem) Rys. 4 Prosty z nyplem łukowym Rys. 5 Na powrocie Osiowy (aksjalny) Rys. 3 Prosty Rys. 2 DN Zgodność z EN25 Kvs Przyłącze rur I L h H h2 Nr kat. 0 0,62 Rp 3/ V2000EBB0 5 0,62 Rp / V2000EBB5 20 0,62 Rp 3/ V2000EBB20 0 0,62 Rp 3/ V2000DBB0 5 0,62 Rp / V2000DBB5 20 0,62 Rp 3/ V2000DBB20 0 0,62 Rp 3/ V2020EBB0 5 0,62 Rp / V2020EBB5 20 0,62 Rp 3/ V2020EBB20 0 0,62 Rp 3/ V2020DBB0 5 0,62 Rp / V2020DBB5 20 0,62 Rp 3/ V2020DBB20 0 0,62 Rp 3/ V2000ABB0 5 0,62 Rp / V2000ABB5 0 0,62 Rp 3/ ,5 V2000LBB0 5 0,62 Rp / ,5 V2000LBB5 0 0,62 Rp 3/ ,5 V2000RBB0 5 0,62 Rp / ,5 V2000RBB5 5 0,62 Rp / V2000BBB5 5 0,62 Rp / V2000HBB5 5 0,62 Rp / V2000IBB5 Uwaga: wszystkie wymiary w mm 3

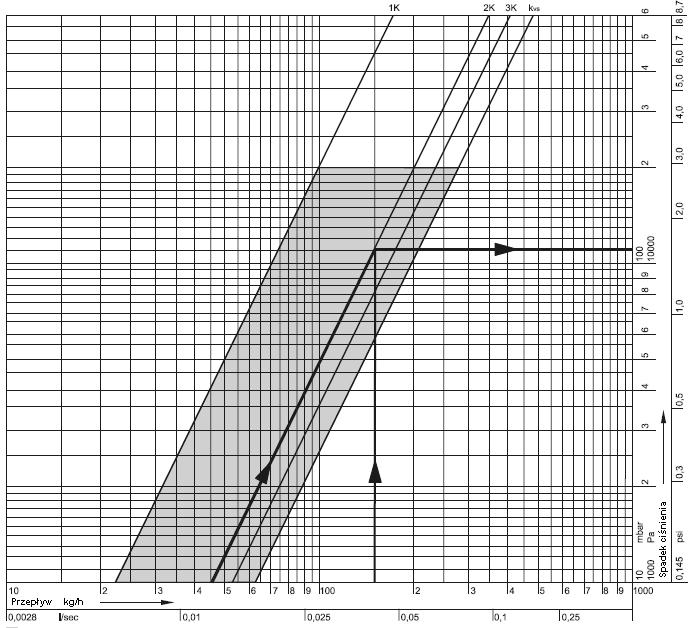

4 Diagram przepływu Zalecany zakres pracy Nastawa K 2K 3K Otwarty = kvs kvs (m 3 /godz.) 0,22 0,45 0,52 0,62 Przykład doboru: Przepływ: Wymagania: Dobór: Wynik: 50 kg/godz. Strata ciśnienia p z zakresu proporcjonalności 2K Przecięcie linii wymaganego przepływu i spadku ciśnienia p = 0 mbar = kpa 4

5 Akcesoria: Złączki zaciskowe dla rur miedzianych i stalowych. Zestaw składa się z pierścienia zaciskowego i nakrętki; dla przyłączy z gwintem wewnętrznym; Wielkość zaworu 3/8 (DN0) 3/8 (DN0) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) 3/4 (DN20) 3/4 (DN20) Średnica przewodu 0 mm 2 mm 0 mm 2 mm 4 mm 5 mm 5 mm 6 mm 8 mm 22 mm Kod Produktu FIG3/8CS0 FIG3/8CS2 FIG/2CS0 FIG/2CS2 FIG/2CS4 FIG/2CS5 FIG/2CS5-0 FIG/2CS6 FIG3/4CS8 FIG3/4CS22 UWAGA: dla rur miedzianych i stalowych miękkich ze ścianką o gr. mm należy zastosować tulejkę usztywniającą Max. temperatura pracy 20 C, max. ciśnienie robocze 0 bar. Złączki zaciskowe dla rur miedzianych i stalowych miękkich. Zestaw składa się z nakrętki zaciskowej, pierścienia zaciskowego i wkładki oporowej; dla przyłączy z gwintem wewnętrznym; Wielkość zaworu 3/8 (DN0) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) /2 (DN5) 3/4 (DN20) Średnica przewod u Kod Produktu UWAGA: dla rur miedzianych i stalowych miękkich ze ścianką o gr. mm należy zastosować tulejkę usztywniającą Max. temperatura pracy 20 C, max. ciśnienie robocze 0 bar Złączki zaciskowe dla rur wielowarstwowych Zestaw składa się z nakrętki zaciskowej, pierścienia i wkładki oporowej dla przyłączy z gwintem wewnętrznym ½ ; Wielkość zaworu 2 mm 2 mm 4 mm 5 mm 6 mm 8 mm 8 mm Średnica przewodu FIG3/8CSS2 FIG/2CSS2 FIG/2CSS4 FIG/2CSS5 FIG/2CSS6 FIG/2CSS8 FIG3/4CSS8 Kod Produktu Ilość 0 Ilość Ilość Śrubunek standardowy dla zaworów DN0 (3/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (3/4 ) Śrubunek wydłużony (do skracania) Akcesoria zaworu Pokrętło nastawy ręcznej 3/8 x 70 mm (dla DN0) (gwint ok. 50mm) /2 x 76 mm (dla DN5) (gwint ok. 65 mm) 3/4 x 70 mm (dla DN20) (gwint ok. 60 mm) nastawialne, z wewnętrzną blokadą Korek na wejściu zgrzejnika Uszczelka korka dla zaworów DN0 (3/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (3/4 ) dla zaworów DN0 (3/8 ) dla zaworów DN5 (/2 ) dla zaworów DN20 (3/4 ) Zestaw serwisowy do wymieny wkładek zaworu dla wszystkich wymiarów Wymienny wkład zaworowy Typ BB VA520A00 VA520A05 VA520A020 VA5204B00 VA5204B05 VA5204B020 VA2200D00 VA2202A00 VA2202A05 VA2202A020 VA5090A00 VA5090A05 VA5090A020 VA8200A00 VS200BB0 /2 (DN5) 6 mm FIG/2M6X2 Uwaga: Max. temperatura pracy 90 C, max. ciśnienie robocze 0 bar Redukcja (rura) > /2 (zawór) /4" (rura) > /2 (zawór) (rura) > 3/4 (zawór) /4" (rura) > 3/4 (zawór) VA6290A260 VA6290A280 VA6290A285 VA6290A305 5
