1 ProBud D. Bołotow, P. Lewandowski Spółka Cywilna ul. Toruńska 148, Włocławek Powiat Włocławski, woj. Kujawsko-Pomorskie NIP Regon Tel.: danielbolotow@gmail.com NIP: EGZ. NR 1 OPINIA TECHNICZNA Opinia techniczna dotycząca możliwości instalacji paneli fotowoltaicznych na dachu budynku Publicznej Szkoły Podstawowej w Sarnowie. ProBud Nr dokumentacji: 2616 REW 00 STRONA 1

2 OPINIA TECHNICZNA Opinia techniczna dotycząca moŝliwości instalacji paneli fotowoltaicznych na dachu budynku Publicznej Szkoły Podstawowej w Sarnowie. ADRES OBIEKTU: Sarnowo, Działka nr 104 Obręb 0037 Wiktorowo INWESTOR: Gmina Lubraniec, Ul. Brzeska Lubraniec Imię i nazwisko Nr uprawnień proj. Data Podpis Projektant branŝy konstrukcyjnobudowlanej mgr inŝ. Wojciech Lewandowski KUP/0084/POOK/10 specjalność konstr.- budow. bez ograniczeń

3 Spis treści 1. Przedmiot opracowania Podstawa opracowania Opis konstrukcji Obliczenia statyczne Normy Sprawdzenie nośności konstrukcji stropodachu Wnioski końcowe... 7

4 1. Przedmiot opracowania Przedmiotem opracowania jest sprawdzenie wytęŝenia głównych elementów konstrukcji nośnej dachu budynku Publicznej Szkoły Podstawowej w Sarnowie, na działce nr 104, obręb 0037 Wiktorowo dla zwiększonych obciąŝeń dachu wynikających z projektowanej instalacji paneli fotowoltaicznych. Projektuje się ułoŝenie paneli fotowoltaicznych zamontowanych na systemowej konstrukcji wsporczej kotwionej bezpośrednio do stropodachu. System montaŝu paneli fotowoltaicznych zgodnie z instrukcją dostarczoną przez Producenta, zapewnia stabilność i odporność na oddziaływanie wiatru i śniegu. Ocenie nie podlega system montaŝu, a jedynie nośność konstrukcji stropodachu pod dodatkowym obciąŝeniem od instalacji paneli fotowoltaicznych. 2. Podstawa opracowania Zlecenia Inwestora, Wizja lokalna, inwentaryzacja i oględziny makroskopowe elementów konstrukcyjnych, Przekazana częściowa inwentaryzacja architektoniczno-konstrukcyjna budynku, Obowiązujące przepisy, normy projektowe oraz literatura fachowa, Instrukcje i wytyczne producenta paneli fotowoltaicznych. 3. Opis konstrukcji Budynek objęty opracowaniem jest obiektem wolnostojącym, został wzniesiony w 1963 roku. Spełnia funkcję oświatową i mieszkalną. Budynek składa się z części wyŝszej dwukondygnacyjnej o funkcji mieszkalnej ta cześć budynku jest poza zakresem tego opracowania oraz z części niŝszej jednokondygnacyjnej parterowej, niepodpiwniczonej. Budynek wzniesiony na planie wieloboku. Wymiary zewnętrzne: długość 51,85m, szerokość 13,90m i 8,97m, wysokość do kalenicy 4,50m od poziomu terenu. Wyjście na dach z zewnętrznych drabin. Budynek wykonany jest w technologii tradycyjnej. Mury ścian zewnętrznych podłuŝnych i szczytowych grubości 51 cm wykonane jako mur szczelinowy, warstwa licowa z cegły cem.-wap. Mury ścian wewnętrznych konstrukcyjnych gr. 24 cm z cegły pełnej na zaprawie cementowo-wapiennej w układzie podłuŝnym. Ściany działowe z cegły dziurawki grubości 12 cm. Z zewnątrz budynek jest otynkowany, wewnątrz tynki cementowo wapienne. Stropodach wielospadowy Ŝelbetowy, niewentylowany kryty papą, wykonany na stropie gęstoŝebrowym typu DMS, na belkach prefabrykowanych T27 o wysokości konstrukcyjnej 27

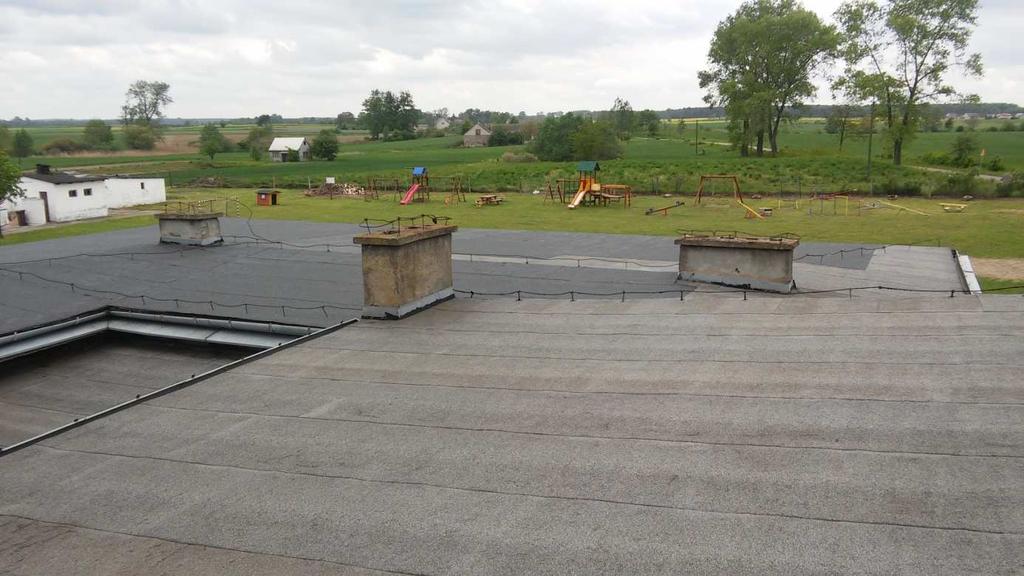

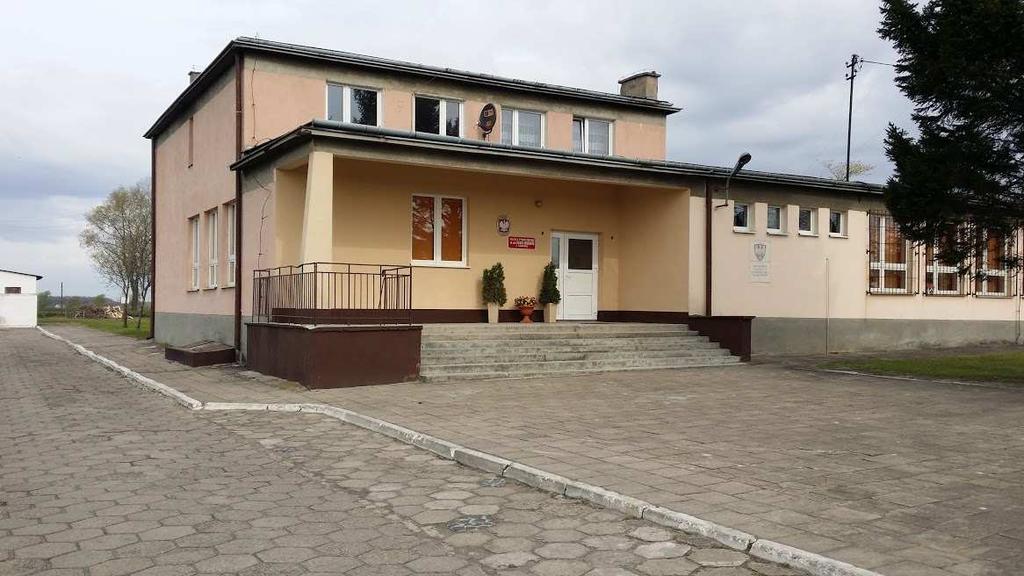

5 cm. Stropy oparte są na podłuŝnych ścianach nośnych za pośrednictwem wieńców Ŝelbetowych. Rozpiętość przęseł: 5,70m i 6,00m. Fot.1. Widok elewacji wschodniej, wejście do budynku Fot.2. Pokrycie dachu

6 Maksymalne dopuszczalne obciąŝenie stropu jest uzaleŝnione od jego rozpiętości i typu zastosowanych belek T27, do obliczeń statycznych przyjęto wartość obciąŝenia: 4,05 kn//m 2 ponad cięŝar własny stropu. Układ warstw stropodachu: - strop DMS gr. 27 cm, - warstwa spadkowa z supremy gr cm, - wylewka betonowa gr. 4 cm, - pokrycie dachu papą 2x na lepiku, aktualna warstwa nawierzchniowa z papy termozgrzewalnej. Spadek dachu 3% 5%. Na dachu znajduje się instalacja odgromowa. 4. Obliczenia statyczne 4.1. Normy PN-B ObciąŜenia budowli. Zasady ustalania wartości. PN-B ObciąŜenia budowli. ObciąŜenia stałe. PN-B ObciąŜenie budowli. ObciąŜenie zmienne technologiczne. PN-B ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. PN-B-02010/Az1:2006 Zmiana do PN-B ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. PN-B-03264:2002 Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie Sprawdzenie nośności konstrukcji stropodachu Projekt zakłada montaŝ paneli fotowoltaicznych typu Aleo S19 na stropodachu budynku. Wymiary jednego modułu to 1,66m x 0,99m x 0,05m, waga 20,0 kg. Projekt przewiduje zamontowanie ok. 60 szt. paneli rozmieszczonych na części powierzchni dachu, skierowanych w stronę południową. MontaŜ instalacji będzie odbywał się przy uŝyciu systemowych elementów konstrukcji wsporczej, mocowanych bezpośrednio do elementów konstrukcyjnych stropodachu za pomocą kotew. NaleŜy zastosować taki typ konstrukcji wsporczej paneli, który zapewni równomierny rozkład obciąŝeń na powierzchnię stropodachu. Panele fotowoltaiczne będą ustawione w grupach po 4 szt., w rozstawie co ok. 1,0m między grupami, dlatego mogą powodować powstawanie worków śnieŝnych w czasie intensywnych opadów śniegu. Powstałe worki śnieŝne naleŝy niezwłocznie likwidować by nie nastąpiło przekroczenie dopuszczalnych obciąŝeń stropodachu.

7 Po zamontowaniu paneli fotowoltaicznych i wykonaniu odpowiednich uszczelnień pokrycia stropodachu, właściwości uŝytkowe dachu nie ulegną pogorszeniu. Rys.1. Układ paneli fotowoltaicznych Dodatkowe obciąŝenie stałe od paneli fotowoltaicznych przyjęto jako równomiernie rozłoŝone na powierzchni stropodachu o wartości charakterystycznej: Q= 0,20 kn/m 2 Strefa obciąŝenia śniegiem: 2 Charakterystyczne obciąŝenie śniegiem gruntu dla 2 strefy: Q k = 0.90 kn/m 2 Współczynnik kształtu dachu: C = C 1,2 = 0.8 Wartość charakterystycznego obciąŝenia śniegiem w miejscu powstania worka śnieŝnego: S ki = Q k * C 3 = 0.90 * 1,0 = 0,90 kn/m 2 Wartość charakterystycznego obciąŝenia śniegiem dla pozostałej powierzchni dachu : S kii = Q k * C 3 * 0,5 = 0.90 * 0,8= 0,72 kn/m 2 Zestawienie obciąŝeń na 1 m 2 powierzchni stropodachu: q ch kn/m 2 kn/m 2 γ f q obl Papa asfaltowa na lepiku 0, Wylewka cementowa gr. 4 cm

8 Warstwa spadkowa z supremy gr. śr. 18 cm 0, Tynk cem.-wap. gr. 1,5 cm. 0, Śnieg I z workiem śnieŝnym 0, Panele fotowoltaiczne 0, Suma 3.80 Sumaryczna wartość obciąŝenia 1 m 2 stropodachu dla stanu projektowanego wynosi ok. 94% wartości dopuszczalnego max. obciąŝenia. 5. Wnioski końcowe Na podstawie szczegółowych oględzin, przeprowadzonych badań makroskopowych i dokonanej oceny stanu technicznego stwierdza się Ŝe stan techniczny stropodachu, ścian nośnych zewnętrznych i wewnętrznych jest dobry. Po przeprowadzeniu analizy wybranych elementów konstrukcyjnych budynku na które działać będą dodatkowe obciąŝenia wynikające ze stanu projektowego, stwierdza się Ŝe dopuszczalna nośność elementów konstrukcyjnych stropodachu nie zostanie przekroczona. Stopień wykorzystania nośności stropu wynosi około 94%. Zaobserwowane na dolnej powierzchni stropów rysy są charakterystyczne dla pracy tego typu stropu gęsto Ŝebrowego, są to zarysowania o charakterze termicznym. Występujące zarysowania nie stanowią zagroŝenia dla bezpieczeństwa konstrukcji. Nie stwierdzono nadmiernych ugięć oraz rys wynikających z niewłaściwej pracy i przeciąŝenia stropodachu. W tych miejscach na dachu, w których obecnie występują worki śnieŝne ( tzn. miejsca połączenia części niŝszej z wyŝszą) nie dopuszcza się wykonywać instalacji ze względu na przekroczenie warunku nośności elementów stropodachu. NaleŜy sporządzić instrukcję odśnieŝania dachu z określeniem dopuszczalnej grubości pokrywy śnieŝnej zalegającej na dachu dla 2 strefy obciąŝenia śniegiem. W przypadku gdy pokrywa śnieŝna przekroczy dopuszczalne wartości naleŝy ją usunąć. Stwierdza się moŝliwość realizacji montaŝu paneli fotowoltaicznych na stropodachu budynku Publicznej Szkoły Podstawowej w Sarnowie pod warunkiem spełnienia określonych powyŝej ustaleń i wymogów. Dla projektowanych elementów naleŝy wykonać projekt architektoniczno-budowlany. Opracował: mgr inŝ. Wojciech Lewandowski
