1 PODRĘCZNIK UŻYTKOWNIKA Floor Management System (MZ)

2 SPIS TREŚCI 1. Charakterystyka Systemu Możliwości Systemu Funkcjonalność Oprogramowania Architektura Systemu Komponenty Systemu Wymagania FMS BOX Diagnostyka Urządzenia FMS BOX FMS Desktop Tryb Bluetooth Tryb Online Rejestracja Resetowanie Hasła Wybór Obiektu Dodatkowe Obiekty Okno Główne Aplikacji FMS Desktop Status Bieżący Moduł Główny Zmiana Ustawień Modułu Głównego Kompensacja Pogodowa Grupy Pomieszczeń Zmiana Ustawień Grupy Pomieszczenia Zmiana Ustawień Pomieszczenia Statystyki Połączenia Statystyki Systemu Zarządzanie Użytkownikami Zarządzanie Grupami Rezerwacja Pomieszczeń Harmonogram Rezerwacji Ustawienia Modułu Rezerwacji Ustawienia Aplikacji...32

3 1. CHARAKTERYSTYKA SYSTEMU pełna kompatybilność z modułem WLM2-xFS/B (wsparcie dla protokołu ModBus RTU) komunikacja za pośrednictwem Bluetooth z komputerami w sieci lokalnej komunikacja za pośrednictwem Internetu z komputerami i urządzeniami mobilnymi automatyczna aktualizacja oprogramowania. tworzenie kopii zapasowej ustawień użytkownika na karcie pamięci SD zarządzanie czasem i kontrola strategii grzewczych intuicyjna instalacja niewielki rozmiar (8 cm x 8 cm) 2. MOŻLIWOŚCI SYSTEMU oszczędność kosztów ogrzewania automatyzacja i ułatwienie procesu zarządzania ogrzewaniem i chłodzeniem przyjazny interfejs użytkownika intuicyjna obsługa możliwość zarządzania za pośrednictwem Internetu (PC, laptop oraz urządzenia mobilne) monitoring działania instalacji w czasie rzeczywistym możliwość integracji z innymi systemami 3. FUNKCJONALNOŚĆ OPROGRAMOWANIA indywidualne zarządzanie temperaturą w poszczególnych pomieszczeniach łączenie pomieszczeń w grupy oraz możliwość ustalania zmian czasowo-temperaturowych dla pomieszczeń w danej grupie sterowanie, monitoring i serwis układu za pośrednictwem Internetu ustalanie strategii grzewczych (programowanie czasowe) do 4 zmian temperatury w ciągu doby dla całego systemu, konkretnego pomieszczenia lub grupy statystyki systemu grzewczego i chłodniczego 3

4 4. ARCHITEKTURA SYSTEMU SYSTEM GRZEWCZY I CHŁODNICZY FMS BOX Znaki towarowe i graficzne użyte w niniejszym dokumencie są własnością odpowiednich firm i / lub instytucji i zostały użyte wyłącznie w celach informacyjnych. 4

5 FMS MOBILE FMS ONLINE (INTERNET) FMS DESKTOP 5

6 5. KOMPONENTY SYSTEMU FMS BOX innowacyjny komponent sprzętowy. FMS Desktop aplikacja desktopowa, która może być używana na klasycznym komputerze PC, laptopie, komputerze kompaktowym oraz komputerze panelowym. Umożliwia komunikację za pośrednictwem Bluetooth z urządzeniem FMS BOX lub za pośrednictwem Internetu z usługą FMS Online. FMS Online usługa sieciowa umożliwiająca zarządzanie systemem ogrzewania i chłodzenia za pośrednictwem Internetu. FMS Mobile dedykowana aplikacja dla urządzeń mobilnych, takich jak smarfony i tablety (np.: ipad, IPhone, BlackBerry, itp.) 6. WYMAGANIA System OJ Waterline wyposażony w moduł WLM2-xFS/B (OJ Electronics A/S). Wymagania aplikacji FMS Desktop: sprzętowe: komputer: stacjonarny (klasyczny PC), laptop, panelowy, kompaktowy, z procesorem > 800MHz, 512 MB RAM, kartą graficzną obsługującą DirectX 9 oraz w celu zarządzania systemem ogrzewania i chłodzenia za pośrednictwem Bluetooth wewnętrzny lub zewnętrzny adapter Bluetooth. programowe: Microsoft Windows XP z Service Pack 2 lub nowszy, Microsoft Windows Vista, Microsoft Windows 7, Microsoft Windows 8. UWAGA: Microsoft Windows XP nie jest wspieraną platformą dla zarządzania systemem ogrzewania i chłodzenia za pośrednictwem Bluetooth w aplikacji FMS Desktop. zapewnienie połączenia kablowego (RJ-11) pomiędzy modułem sterującym WLM2-xFS/B i urządzeniem FMS BOX. dostęp do Internetu w celu zarządzania systemem ogrzewania i chłodzenia w trybie online za pośrednictwem Internetu i usługi FMS Online w aplikacji FMS Desktop lub FMS Mobile. 6

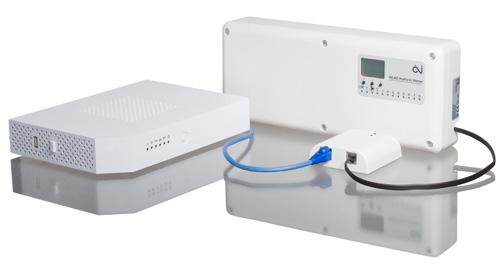

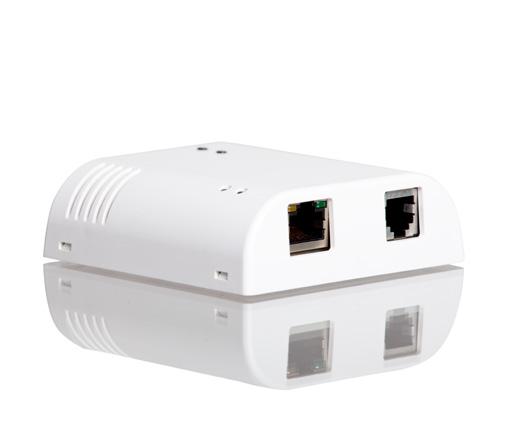

7 7. FMS BOX FMS BOX jest kompaktowym i intuicyjnym w użyciu urządzeniem dzięki, które umożliwia dostęp do możliwości systemu FMS. Połączenie z modułem WLM2 za pomocą kabla RJ14 Połączenie z routerem za pomocą kabla RJ45 FMS BOX 8. DIAGNOSTYKA URZĄDZENIA FMS BOX Statusy diod urządzenia: Ciągłe świecenie diody czerwonej - brak lub uszkodzenie karty SD; Szybkie miganie diody zielonej (ze stałą częstotliwością) - nie wykonano kreatora konfiguracji lub jest w trakcie wykonywania; 2 szybkie i długie miganie diody zielonej - komunikacja z Internetem; 2 szybkie i długie miganie diody czerwonej - komunikacja z Internetem w celu pobirania nowej wersji oprogramowania; Ciągłe świecenie diody niebieskiej - aktywne połączenie przez Bluetooth; Ciągłe świecenie diody czerwonej oraz miganie diody zielonej - nie zaprogramowano układu; Ciągłe świecenie diody zielonej oraz szybkie miganie diody czerwonej - trwa programowanie układu; Dioda czerwona i zielona migające na przemian błąd komunikacji z modułem głównym. Dioda czerwona i niebieska migające na przemian słaby poziom energii baterii wewnętrznej. 7

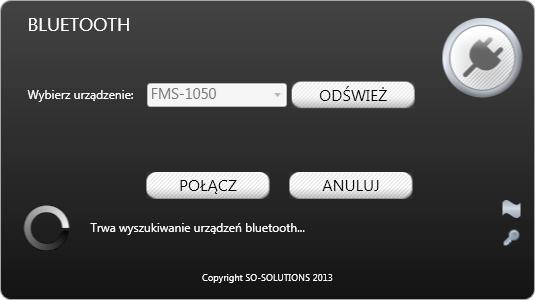

8 9. FMS DESKTOP FMS Desktop jest aplikacją desktopową, która może być używana na klasycznym komputerze PC, laptopie, komputerze kompaktowym lub komputerze panelowym wyposażonym w platformę Microsoft Windows. Dzięki aplikacji można zarządzać systemem grzewczo-chłodniczym za pośrednictwem Bluetooth (brak wsparcia dla Windows XP) korzystając z urządzenia FMS BOX lub za pośrednictwem Internetu korzystając z usługi FMS Online TRYB BLUETOOTH Przed rozpoczęciem pracy w trybie Bluetooth istnieje potrzeba dokonania wyboru identyfikatora urządzenia FMS BOX. Każde urządzenie FMS BOX posiada unikalną nazwę, numer identyfikacyjny (FMS MAC ID) oraz kod parowania. 8

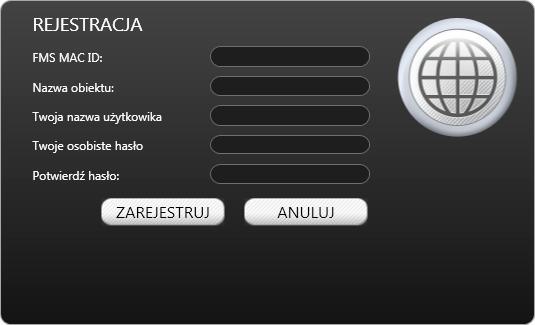

9 9.2. TRYB ONLINE Przed rozpoczęciem pracy w trybie Online należy zalogować się na swoje konto w usłudze FMS Online REJESTRACJA Przy pierwszym logowaniu należy zarejestrować się w usłudze FMS Online poprzez powiązanie identyfikatora FMS MAC ID z nazwą użytkownika i hasłem. Ponadto istnieje możliwość utworzenia własnej nazwy obiektu, która zastąpi oryginalny identyfikator urządzenia FMS BOX. 9

10 RESETOWANIE HASŁA Istnieje możliwość dokonania resetu hasła w usłudze FMS Online w dowolnym momencie. System automatycznie wyśle nowe hasło na adres podany w procesie rejestracji WYBÓR OBIEKTU Po zalogowaniu na konto w usłudze FMS Online istnieje możliwość zarządzania dowolnym obiektem powiązanym z kontem. 10

11 DODATKOWE OBIEKTY Istnieje możliwość powiązania dodatkowych obiektów z kontem w usłudze FMS Online. 11

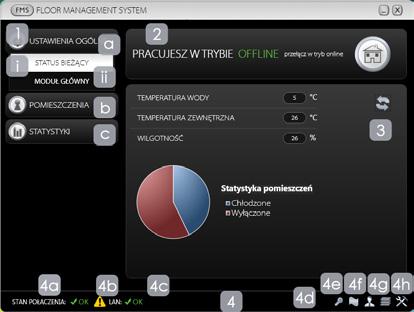

12 9.4. OKNO GŁÓWNE APLIKACJI FMS DESKTOP 1. MENU GŁÓWNE PROGRAMU: a. USTAWIENIA OGÓLNE i. STATUS BIEŻĄCY zawiera podstawowe odczyty z czujników zewnętrznych oraz statystyki pomieszczeń; ii. MODUŁ GŁÓWNY zawiera informacje dotyczące modułu głównego i pozwala na zmianę ustawień; iii. REZERWACJA zawiera informacje na temat dokonanych rezerwacji i pozwala na zarządzanie nimi; b. POMIESZCZENIA zawiera informacje dotyczące poszczególnych pomieszczeń oraz grup pomieszczeń i pozwala na zmianę ustawień; c. STATYSTYKI zawiera informacje dotyczące statystyk połączenia pomiędzy komputerem a modułem głównym; 2. PANEL INFORMACYJNY w zależności od pozycji menu głównego, w której się znajdujemy zawiera informacje dotyczące: a. trybu pracy programu: i. ONLINE - w sytuacji, gdy aplikacja znajduje się w trybie online możliwe jest zarządzanie systemem ogrzewania i chłodzenia podłogowego za pośrednictwem Internetu i usługi FMS Online (po wcześniejszym zalogowaniu się na swoje konto). ii. OFFLINE - domyślny tryb pracy aplikacji, umożliwiający zarządzanie systemem ogrzewania i chłodzenia podłogowego za pośrednictwem komputera, który jest 12

13 połączony poprzez Bluetooth z urządzeniem FMS BOX; b. trybu pracy modułu głównego: i. temperatura stała, ii. programowanie czasowe; c. trybu pracy grupy pomieszczeń: i. temperatura stała, ii. programowanie czasowe; d. trybu pracy pojedynczego pomieszczenia: i. zgodny z modułem głównym, ii. temperatura stała, iii. programowanie czasowe, iv. zgodny z grupą, v. rezerwacja; e. stanu połączenia pomiędzy komputerem a modułem głównym: i. OK komunikacja odbywa się poprawnie, ii. TIMEOUT brak połączenia komputera z modułem głównym; 3. PANEL GŁÓWNY w zależności od pozycji w menu, w której się znajdujemy wyświetla szczegółowe informacje dotyczące odczytów czujników, temperatur i statystyk połączenia; 4. PANEL DOLNY: a. STAN POŁĄCZENIA status komunikacji pomiędzy komputerem a modułem głównym; b. BŁĘDY widoczna ikona błędu oznacza, że wystąpił błąd na module głównym lub termostacie w pomieszczeniu; c. LAN stan połączenia urządzenia FMS BOX z Internetem; d. ZMIANA OBIEKTU po kliknięciu na ikonę pojawi się okno pozwalające na zmianę aktualnie zarządzanego obiektu; e. ZMIANA JĘZYKA po kliknięciu na ikonę pojawi się okno pozwalające na zmianę aktualnego języka interfejsu użytkownika; f. ZARZĄDZANIE UŻYTKOWNIKAMI po kliknięciu na ikonę pojawi się okno pozwalające na tworzenie/edycję/usuwanie użytkowników; g. ZARZĄDZANIE GRUPAMI po kliknięciu na ikonę pojawi się okno pozwalające na tworzenie/edycję/usuwanie grup pomieszczeń; h. USTAWIENIA APLIKACJI po kliknięciu na ikonę pojawi się okno pozwalające na edycję ustawień aplikacji. 13

14 9.5. STATUS BIEŻĄCY 1. PANEL INFORMACYJNY zawiera informacje dotyczące trybu pracy aplikacji Floor Mangement System: a. TRYB ONLINE w sytuacji, gdy aplikacja znajduje się w trybie online możliwe jest zarządzanie systemem ogrzewania i chłodzenia podłogowego za pośrednictwem Internetu i usługi FMS Online (po wcześniejszym zalogowaniu się na swoje konto). b. TRYB BLUETOOTH domyślny tryb pracy aplikacji, umożliwiający zarządzanie systemem ogrzewania i chłodzenia podłogowego za pośrednictwem komputera, który jest połączony poprzez Bluetooth z urządzeniem FMS BOX. 2. PANEL GŁÓWNY zawiera informacje dotyczące: a. TEMPERATURY WODY temperatura czynnika, czyli wody znajdującej się w obiegu (pod warunkiem, że instalacja jest wyposażona w odpowiedni czujnik); b. TEMPERATURY ZEWNĘTRZNEJ odczyt z czujnika pogodowego (pod warunkiem, że instalacja jest wyposażona w odpowiedni czujnik); c. WILGOTNOŚCI odczyt z czujnika wilgotności (pod warunkiem, że instalacja jest wyposażona w odpowiedni czujnik); d. STATYSTYK POMIESZCZEŃ w zależności od trybu pracy instalacji (grzanie/chłodzenie) wyświetla wykres ilustrujący ilość: i. ogrzewanych/chłodzonych pomieszczeń czyli pomieszczeń, dla których siłowniki są otwarte, ponieważ temperatura zadana jeszcze nie została osiągnięta; 14 ii. wyłączonych pomieszczeń czyli pomieszczeń, w których siłowniki są wyłączone, ponieważ temperatura zadana została osiągnięta;

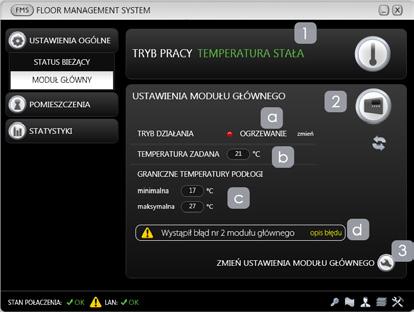

15 9.6. MODUŁ GŁÓWNY 1. PANEL INFORMACYJNY zawiera informacje dotyczące aktualnego trybu pracy modułu głównego: a. PROGRAMOWANIE CZASOWE oprogramowanie Floor Management System umożliwia zautomatyzowanie procesu zarządzania ogrzewaniem podłogowym dzięki możliwości ustalania strategii grzewczych (programowaniu czasowemu) w trybie weekendowym oraz w trybie dni roboczych (5+2). W każdym z powyższych trybów dostępna jest maksymalnie czterokrotna zmiana temperatury w ciągu doby. b. TEMPERATURA STAŁA oprogramowanie Floor Management System umożliwia ustawienie stałej temperatury modułu głównego. W takim przypadku pomieszczenia pracujące w trybie zgodnym z modułem głównym będą miały ustawioną taką samą temperaturę jak moduł główny. 2. PANEL GŁÓWNY zawiera informacje takie jak: a. TRYB DZIAŁANIA czyli tryb pracy całego układu: i. GRZANIE instalacja pracuje w trybie ogrzewania; ii. CHŁODZENIE instalacja pracuje w trybie chłodzenia; iii. OCZEKIWANIE oczekiwanie na zmianę ustawień na module głównym. b. TEMPERATURY ZADANA wskazuje aktualną temperaturę zadaną dla modułu głównego; c. GRANICZNE TEMPERATURY PODŁOGI: i. MINIMALNA TEMPERATURA PODŁOGI minimalna temperatura graniczna pod- 15

16 łogi w pomieszczeniach (ustawienie to jest brane pod uwagę jeśli w pomieszczeniu jest zainstalowany termostat WLTD-x9 (z dołączonym fabrycznie czujnikiem temperatury podłogi) lub termostat WLCT2-x9 z podłączonym dodatkowo czujnikiem temperatury podłogi) ; ii. MAKSYMALNA TEMPERATURA PODŁOGI maksymalna temperatura graniczna podłogi w pomieszczeniach (ustawienie to jest brane pod uwagę jeśli w pomieszczeniu jest zainstalowany termostat WLTD-x9 (z dołączonym fabrycznie czujnikiem temperatury podłogi) lub termostat WLCT2-x9 z podłączonym dodatkowo czujnikiem temperatury podłogi); d. BŁĄD MODUŁU GŁÓWNEGO po kliknięciu na przycisk opis błędu wyświetla komunikat zawierający szczegółowy opis błędu: 3. ZMIANA USTAWIEŃ MODUŁU GŁÓWNEGO po kliknięciu zostaje wyświetlone okno pozwalające na zmianę ustawień modułu głównego, w tym: a. zmianę granicznych temperatur podłogi; b. ustawienie stałej temperatury zadanej; c. programowanie czasowe - strategie grzewcze; d. zmianę ustawień modułu kompensacji pogodowej jeżeli instalacja jest wyposażona w odpowiedni moduł; 16

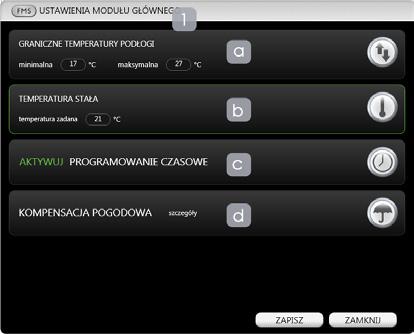

17 9.7. ZMIANA USTAWIEŃ MODUŁU GŁÓWNEGO 1. ZMIANA USTAWIEŃ MODUŁU GŁÓWNEGO w tym oknie mamy możliwość zmiany ustawień modułu głównego, w tym: a. zmianę granicznych temperatur podłogi; b. ustawienie stałej temperatury zadanej jest to temperatura, którą chcemy ustawić na module głównym, a więc także na pomieszczeniach działających w trybie zgodnym z modułem głównym; c. programowanie czasowe - strategie grzewcze; d. zmianę ustawień modułu kompensacji pogodowej po kliknięciu w przycisk szczegóły zostaje wyświetlone poniższe okno zmiany ustawień. 17

18 9.8. KOMPENSACJA POGODOWA W sytuacji, gdy instalacja jest wyposażona w moduł kompensacji pogodowej mamy możliwość edycji ustawień tego modułu. 18

19 9.9. GRUPY POMIESZCZEŃ Oprogramowanie Floor Management System umożliwia ułatwienie procesu zarządzania systemem ogrzewania podłogowego udostępniając możliwość zarządzania grupowego. Dzięki tej funkcjonalności możemy dowolnie łączyć pomieszczenia w grupy i w ten sposób ustalać temperaturę stałą lub programować czasowo wszystkie pomieszczenia należące do danej grupy. 1. PANEL INFORMACYJNY zawiera informacje dotyczące aktualnego trybu pracy grupy pomieszczeń: a. PROGRAMOWANIE CZASOWE podobnie jak w przypadku modułu głównego oprogramowanie Floor Management System umożliwia zautomatyzowanie procesu zarządzania ogrzewaniem podłogowym dzięki możliwości ustalania strategii grzewczych (programowaniu czasowemu) w trybie weekendowym oraz w trybie dni roboczych (5+2). W każdym z powyższych trybów dostępna jest maksymalnie czterokrotna zmiana temperatury w ciągu doby. W momencie ustalenia strategii grzewczych (programowanie czasowe) wszystkie pokoje znajdujące się w grupie będą pracowały zgodnie z ustawieniami grupy. b. TEMPERATURA STAŁA podobnie jak w przypadku modułu głównego oprogramowanie Floor Management System umożliwia ustawienie stałej temperatury dla grupy pomieszczeń. W takim przypadku pomieszczenia należące do grupy będą miały ustawioną taką samą temperaturę stałą (zadaną) jak grupa. 2. PANEL GŁÓWNY zawiera informacje takie jak: a. TEMPERATURA ZADANA wskazuje aktualną temperaturę zadaną dla grupy pomieszczeń. Temperatura zadana w zależności od trybu pracy grupy (programowanie czasowe lub temperatura stała) przyjmie wartość zgodną z wartością temperatury wy- 19

20 nikającą z aktualnie zastosowanych ustawień dla grupy; 3. ZMIANA USTAWIEŃ GRUPY po kliknięciu zostaje wyświetlone okno pozwalające na zmianę ustawień grupy pomieszczeń, w tym: a. ustawienie stałej temperatury zadanej; b. programowanie czasowe - strategie grzewcze; ZMIANA USTAWIEŃ GRUPY Po kliknięciu na przycisk ZMIEŃ USTAWIENIA GRUPY zostaje wyświetlone poniższe okno pozwalające na zmianę ustawień grupy pomieszczeń w trybie temperatury stałej: lub w trybie programowania czasowego (strategii grzewczych): 20

21 1. ZMIANA USTAWIEŃ GRUPY w tym oknie mamy możliwość zmiany ustawień grupy pomieszczeń, w tym: a. ustawienie stałej temperatury zadanej jest to temperatura stała, którą chcemy ustawić dla wszystkich pomieszczeń należących do grupy; b. programowanie czasowe - strategie grzewcze, pozwalające na definiowanie maksymalnie czterech zmian czasowo-temperaturowych w ciągu doby w trybie 5+2, czyli w trybie dni roboczych oraz w trybie weekendowym; POMIESZCZENIA W przypadku pojedyńczych pomieszczeń oprogramowanie Floor Management System umożliwia monitoring i kontrolę procesu zarządzania ogrzewaniem podłogowym udostępniając cztery tryby pracy poszczególnych pomieszczeń. Dodatkową funkcjonalnością jest wyświetlanie obok nazwy pomieszczenia ikony okna oznaczającej fakt otwarcia okna w danym pomieszczeniu. Oprogramowanie Floor Management System udostępnia tą funkcjonalność tylko i wyłącznie w przypadku, gdy instalacja jest wyposażona w odpowiednie czujniki otwarcia/zamknięcia okien i odpowiedni typ termostatów umożliwiających podłączenie czujników otwarcia. 1. PANEL INFORMACYJNY zawiera informacje dotyczące aktualnego trybu pracy pomieszczenia: a. ZGODNY Z MODUŁEM GŁÓWNYM pomieszczenie pracuje według ustawień modułu głównego, na którym może być ustawiona temperatura stała lub programowanie czasowe; b. ZGODNY Z GRUPĄ pomieszczenie pracuje według ustawień grupy, która może pracować w trybie temperatury stałej lub programowania czasowego; 21

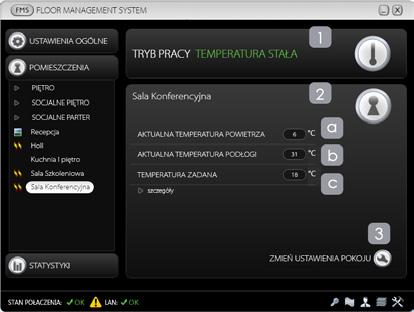

22 c. PROGRAMOWANIE CZASOWE podobnie jak w przypadku modułu głównego i grup oprogramowanie Floor Management System umożliwia zautomatyzowanie procesu zarządzania ogrzewaniem podłogowym dzięki możliwości ustalania strategii grzewczych (programowaniu czasowemu) w trybie weekendowym oraz w trybie dni roboczych. W każdym z powyższych trybów dostępna jest maksymalnie czterokrotna zmiana temperatury w ciągu doby. d. TEMPERATURA STAŁA podobnie jak w przypadku modułu głównego i grupy, oprogramowanie Floor Management System umożliwia ustawienie stałej temperatury zadanej dla pojedynczego pomieszczenia. e. REZERWACJA pomieszczenie zostało zarezerwowane zgodnie z ustawieniami temperaturowymi modułu rezerwacji pomieszczeń. 2. PANEL GŁÓWNY zawiera informacje takie jak: a. AKTUALNA TEMPERATURA POWIETRZA wskazuje aktualną temperaturę powietrza w pomieszczeniu; b. AKTUALNA TEMPERATURA PODŁOGI wskazuje aktualną temperaturę podłogi pomieszczeniu (pod warunkiem, że zainstalowano termostat wyposażony w czujnik temperatury podłogi); c. TEMPERATURY ZADANA wskazuje temperaturę zadaną dla pomieszczenia. Temperatura zadana w zależności od trybu pracy pomieszczenia (zgodny z modułem głównym, temperatura stała, programowanie czasowe lub zgodny z grupą) przyjmie wartość zgodną z wartością temperatury wynikającą z aktualnie zastosowanych ustawień dla pomieszczenia; d. BŁĄD POMIESZCZENIA (TERMOSTATU NA DANYM KANALE) po kliknięciu na przycisk opis błędu wyświetla komunikat zawierający szczegółowy opis błędu: 3. ZMIANA USTAWIEŃ POMIESZCZENIA po kliknięciu zostaje wyświetlone okno pozwalające na zmianę ustawień pojedynczego pomieszczenia, w tym: a. ustawienie stałej temperatury zadanej; b. programowanie czasowe - strategie grzewcze; c. aktywację trybu pracy zgodnego z ustawieniami modułu głównego; 22

23 9.12. ZMIANA USTAWIEŃ POMIESZCZENIA Po kliknięciu na przycisk ZMIEŃ USTAWIENIA POMIESZCZENIA zostanie wyświetlone poniższe okno pozwalające na zmianę ustawień pojedynczego pomieszczenia w trybie temperatury stałej: lub w trybie programowania czasowego (strategie grzewcze): 23

24 lub w trybie zgodnym z modułem głównym: 1. ZMIANA USTAWIEŃ POMIESZCZENIA w tym oknie mamy możliwość zmiany ustawień pojedynczego pomieszczenia, w tym: a. ustawienie stałej temperatury zadanej jest to temperatura stała, którą chcemy ustawić w pomieszczeniu, w którego ustawieniach aktualnie się znajdujemy; b. programowanie czasowe - strategie grzewcze, pozwalające na definiowanie maksymalnie czterech zmian czasowo-temperaturowych w ciągu doby w trybie 5+2, czyli w trybie weekendowym oraz w trybie dni roboczych; c. ustawienie trybu pracy zgodnego z modułem głównym pomieszczenie pracuje według ustawień modułu głównego, na którym może być ustawiona temperatura stała lub programowanie czasowe; 24

25 9.13. STATYSTYKI POŁĄCZENIA Oprogramowanie Floor Management System umożliwia podgląd statystyk połączenia pomiędzy komputerem a modułem głównym w czasie rzeczywistym. 1. PANEL INFORMACYJNY zawiera informacje dotyczące stanu połączenia pomiędzy komputerem a modułem głównym: a. OK komunikacja odbywa się poprawnie, b. TIMEOUT brak połączenia komputera z modułem głównym; 2. PANEL GŁÓWNY zawiera informacje dotyczące: a. czasu połączenia; b. ilości wysłanych pakietów; c. ilości odebranych pakietów; d. daty ostatniej synchronizacji urządzenia FMS BOX z usługa FMS Online. 25

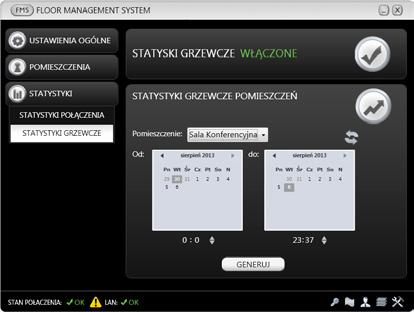

26 9.14. STATYSTYKI SYSTEMU Oprogramowanie Floor Management System umożliwia podgląd szczegółowych statystyk systemu grzewczego i chłodniczego (wyłącznie za pośrednictwem usługi FMS Online). 26

27 9.15. ZARZĄDZANIE UŻYTKOWNIKAMI Po kliknięciu na przycisk z symbolem wyświetli się poniższe okno pozwalające na tworzenie nowych użytkowników, edycję istniejących użytkowników oraz usuwanie użytkowników. Aby przenieść pomieszczenie do listy pomieszczeń danego użytkownika wystarczy posłużyć się przyciskami z symbolem strzałek. 1. ZARZĄDZANIE UŻYTKOWNIKAMI w tym oknie mamy możliwość edycji użytkowników, w tym: a. LISTA POMIESZCZEŃ zawiera istniejące pomieszczenia, które nie są przypisane do wybranego użytkownika; b. POMIESZCZENIA UŻYTKOWNIKA umożliwia dodawanie pomieszczeń do listy pomieszczeń nowoutworzonego lub edytowanego użytkownika; c. OPERACJE NA UŻYTKOWNIKACH: i. UTWÓRZ UŻYTKOWNIKA tworzy nową grupę; ii. EDYTUJ UŻYTKOWNIKA wyświetla okno wyboru istniejących użytkowników w celu ich późniejszej edycji; iii. USUŃ UŻYTKOWNIKA wyświetla okno wyboru użytkowników, którzy mogą zostać usunięci. 27

28 9.16. ZARZĄDZANIE GRUPAMI Po kliknięciu na przycisk z symbolem wyświetli się poniższe okno pozwalające na tworzenie nowych grup pomieszczeń, edycję istniejących grup oraz usuwanie grup pomieszczeń. Aby przenieść pomieszczenie do danej grupy wystarczy posłużyć się przyciskami z symbolem strzałek. 1. ZARZĄDZANIE GRUPAMI w tym oknie mamy możliwość edycji grup pomieszczeń, w tym: a. LISTA POMIESZCZEŃ zawiera istniejące grupy oraz pojedyncze pomieszczenia; b. EDYCJA GRUPY umożliwia dodawanie pomieszczeń do nowoutworzonej lub edytowanej grupy; c. OPERACJE NA GRUPACH: i. UTWÓRZ GRUPĘ tworzy nową grupę; ii. EDYTUJ GRUPĘ wyświetla okno wyboru istniejących grup w celu ich późniejszej edycji; iii. USUŃ GRUPĘ wyświetla okno wyboru grup, które mogą zostać usunięte. 28

29 9.17. REZERWACJA POMIESZCZEŃ Oprogramowanie Floor Management System umożliwia kontrolowanie procesu rezerwacji pomieszczeń udostępniając moduł rezerwacji pomieszczeń. Dzięki tej funkcjonalności możemy sterować obłożeniem poszczególnych pomieszczeń w zależności od terminu, a także dokonywać zmian czasowo-temperaturowych w obrębie zarezerwowanych terminów. W przypadku zarezerwowania pomieszczenia w systemie jego temperatura zadana zostanie ustawiona na domyślną temperaturę zgodną z ustawieniami modułu rezerwacji. Proces dostosowywania temperatury pomieszczenia rozpocznie się po domyślnej ilości godzin zdefiniowanej w ustawieniach modułu rezerwacji, przed początkiem okresu rezerwacji tak, aby uzyskać odpowiedni poziom komfortu grzewczego osób, które będą przebywać w zarezerwowanym pomieszczeniu. Po upływie okresu rezerwacji temperatura zostaje automatycznie obniżona do poprzedniej temperatury zadanej pomieszczenia. 1. PANEL INFORMACYJNY zawiera informacje dotyczące aktualnego stanu modułu rezerwacji. 2. PANEL GŁÓWNY zawiera wizualizację graficzną ilości zarezerwowanych pomieszczeń w aktualnym dniu. 29

30 9.18. HARMONOGRAM REZERWACJI Po kliknięciu na przycisk ZAREZERWUJ POKÓJ zostaje wyświetlone poniższe okno pozwalające na dokonywanie zmian w harmonogramie rezerwacji pomieszczeń: 1. LISTA POMIESZCZEŃ zawiera aktualną listę pomieszczeń. 2. SIATKA REZERWACJI stanowi interaktywną realizację mechanizmu rezerwacji pomieszczeń. Kliknięcie na prostokąt w siatce (określony przez pomieszczenie oraz datę) pozwala na dokonanie rezerwacji pomieszczenia według omówionego wcześniej mechanizmu. Ponowne kliknięcie w zarezerwowane pomieszczenie pozwala na anulowanie rezerwacji lub zmianę strategii grzewczej pomieszczenia (programowanie czasowe). 30

31 9.19. USTAWIENIA MODUŁU REZERWACJI Domyślnie moduł rezerwacji pomieszczeń nie jest aktywny, aby go włączyć należy dokonać zmian w ustawieniach aplikacji. W tym miejscu możemy także zmienić domyślne wartości temperatury zarezerwowanego pomieszczenia oraz długość okresu poprzedzającego (przygotowawczego) mającego wpływ na terminowe osiągniecie docelowej temperatury pomieszczenia. 31

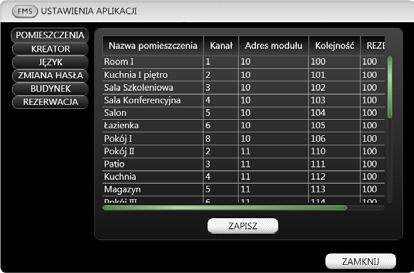

32 9.20. USTAWIENIA APLIKACJI Po kliknięciu na przycisk z symbolem ustawień aplikacji. wyświetli się poniższe okno pozwalające na edycję 32
