1 PRACE NAUKOWE Akademii im. Jana Długosza w Czstochowie Technika, Informatyka, Inynieria Bezpieczestwa 2015, t. III, s Paweł Ptak Politechnika Czstochowska al. Armii Krajowej 17, Czstochowa p.ptak@o2.pl ZASTOSOWANIE SYSTEMU KOMPUTEROWEGO PRZY PROJEKTOWANIU I SYMULACJI PRAC UKŁADÓW POMIAROWYCH Streszczenie. W artykule opisano wykorzystanie rodowiska programowegoo DasyLab do projektowania i symulacji systemu pomiarowego. Na przykładzie wybranej aplikacji opisano poszczególne etapy projektowania systemu pomiarowego, który wykonano w ramach zaj dydaktycznych z projektowania systemów pomiarowych. Słowa kluczowe: projekt i symulacja, system pomiarowy. APPLICATION OF COMPUTER SYSTEM DESIGN AND SIMULATION OF MEASUREMENT SYSTEMS Abstract: Paper describes use of DasyLab programming environment for design and simulation of measurement system. For example, selected application shows various stag- Keywords: design and simulation, measuring es of designing a measuring system made in teaching of design measurement systems. system. Wstp Jedn z podstawowych wielkoci fizycznych jest temperatura. Zapodziedzinie trzebowanie na pomiary temperatury istnieje praktycznie w kadej ycia. Nieprawidłowaa temperatura wpływa ujemnie na funkcjonowanie wielu urzdze i maszyn. Pomiary temperatury s jednym z elementów automatycznych układów regulacji. Kontroli podlega nie tylko jej warto, ale take to, czy temperatura wzrasta lub maleje. Zwikszanie si temperatury moe by

2 206 P. Ptak objawem przegrzewania si urzdzenia w trakcie pracy, jej zmniejszanie si moe za by objawem nieprawidłowego chłodzenia lub awarii. W miejscu przebywania i pracy ludzi wymagane s okrelone warunki klimatyczne i rodowiskowe. Zbyt niska lub zbyt wysoka temperatura moe by przyczyn chorób, zmczenia, co prowadzi do obnienia wydajnoci pracy. W technice istnieje zapotrzebowanie na pomiary temperatury za pomoc metod elektrycznych, poniewa pomiary analogowym termometrem nie zawsze s moliwe i wymagaj udziału człowieka w odczytywaniu wyniku na skali termometru. Prowadzi to czsto do błdów z powodu niewłaciwego odczytu przez człowieka lub nieprawidłowego zapisu wyniku pomiaru. Taka metoda jest czasochłonna, co zmniejsza precyzj i dokładno pomiarów jednoczenie w wielu miejscach badanego obiektu. Stosujc metody nieelektryczne, mamy moliwo zastosowania wielu przyrzdów i czujników o rónej zasadzie działania i dokładnoci. Do pomiarów bezstykowych stosowany jest zwykle pirometr, natomiast jako czujniki pomiarowe moemy wykorzysta popularne czujniki rezystancyjne, termoelektryczne, półprzewodnikowe. Zastosowanie komputera wraz z kart pomiarow do bezporedniego pomiaru sygnału z czujnika temperatury, a nastpnie dalszej obróbki i sterowania automatycznego szeregiem urzdze, umoliwia prawidłow i bezawaryjna prac, która czsto jest uzaleniona od utrzymania temperatury we wła- ciwych normach i granicach tolerancji. Aktualn generacj aparatury pomiarowej stanowi przyrzdy wirtualne. Zbudowane s one z komputera ogólnego przeznaczenia, wraz z oprogramowaniem oraz czujników pomiarowych nowej generacji, takich jak karty pomiarowe [1]. Zbudowanie takiego systemu pomiarowego umoliwia prac automatyczn bez kontroli człowieka; system automatycznie gromadzi dane pomiarowe, analizuje wyniki i steruje odpowiednimi urzdzeniami [2, 3]. Projekt systemu pomiarowego rodowisko programowe DasyLab jest zaawansowanym pakietem oprogramowania słucym akwizycji danych pomiarowych oraz jest przeznaczone do budowania wirtualnego systemu pomiarowego i jego symulacji. DasyLab jest oprogramowaniem intuicyjnym, pozwalajcym w łatwy sposób zbudowa stosunkowo skomplikowan aplikacj pomiarow [4, 5, 6]. Uytkownik tworzy tutaj aplikacje poprzez umieszczenie na ekranie odpowiednich modułów. Moduły te nastpnie łczone s ze sob i tworz odpowiedni przepływ danych i sygnałów pomiarowych [7, 8]. Ze wzgldu na prostot i stosunkowo due moliwoci, oprogramowanie DasyLab bardzo dobrze sprawdza si w zastosowaniach dydaktycznych. Mona bez skomplikowanej aparatury zaprojektowa i zbudowa wirtualny system

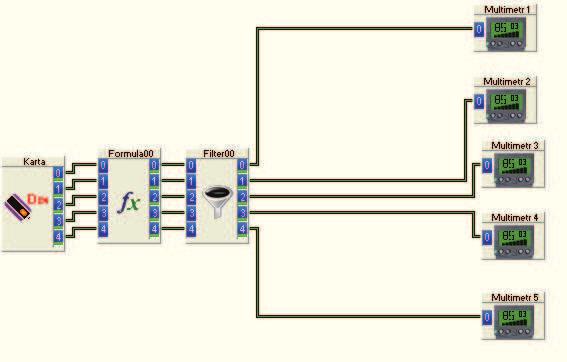

3 Zastosowanie systemu komputerowego 207 pomiarowy, dysponujc komputerem typu PC [9, 10]. Wykonany w trakcie zaj dydaktycznych model mona wykorzysta take w praktyce, rozbudowujc go o moduł akwizycji danych sygnałów wraz z kart pomiarow. Przedstawiony w dalszej czci artykułu projekt systemu pomiarowego został wykonany w ramach zaj dydaktycznych z projektowania systemów pomiarowych. Celem zbudowanego modelu systemu pomiarowego był pomiar temperatury w obiekcie przemysłowym, na potrzeby regulacji warunków rodowiskowych [11]. Na pocztku projektu utworzono proste połczenie modułu akwizycji danych pomiarowych i modułu wywietlacza, co przedstawiono na rysunku 1. Nastpnie, aby dopasowa sygnał do dalszego przetwarzania, zastosowano kilkukanałowy pomiar danych wraz z modułem matematycznym oraz modułem filtrujcym do eliminacji zakłóce sygnału pomiarowego. Filtrowanie sygnału zastosowano poniej i powyej wartoci, w zakresie których pracuje czujnik pomiarowy. Rozbudowany układ przedstawiono na rysunku 1. Rys. 1. Układ pomiarowy z wbudowanym filtrowaniem zakłóce Wikszo parametrów układu pomiarowego mona regulowa bezpo- rednio w programie, za pomoc suwaków i rozwijanych menu w oknach regulacji poszczególnych modułów programowych. Na rysunku 2 pokazano system pomiarowy rozbudowany o moliwo skalowania i wywietlania wyników pomiarowych w postaci graficznej, łatwiejszej do interpretacji i analizy.

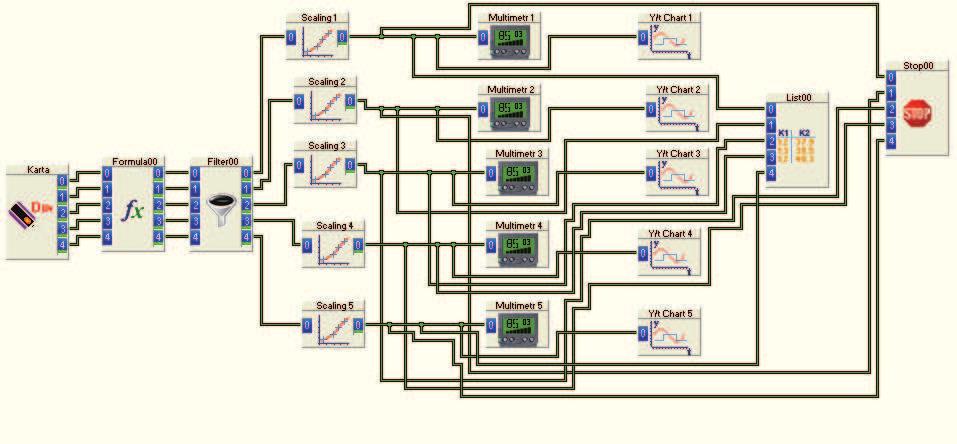

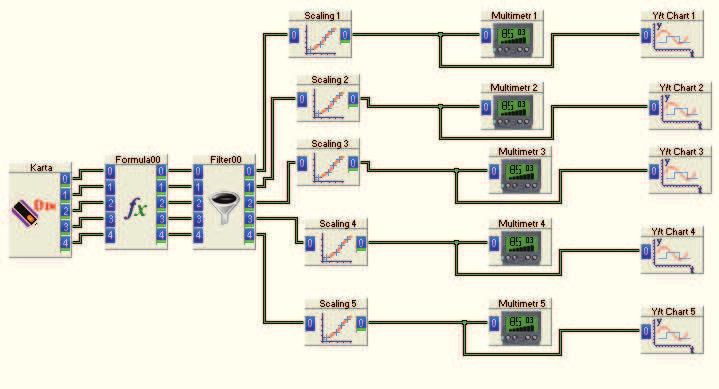

4 208 P. Ptak Rys. 2. Rozbudowany system pomiarowy z funkcj skalowania i wywietlania danych pomiarowych Kolejny etap budowy systemu pomiarowego przedstawiono na rysunku 3. Do zaprojektowanego układu dodano moduł listy, który umoliwia zapisywanie wyników pomiarów z poszczególnych czujników pomiarowych w postaci tabeli. Rys. 3. Układ pomiarowy uzupełniony o moduł zapisu danych do listy Dziki temu wyniki z poszczególnych czujników mona obserwowa pod ktem tego, czy w trakcie pomiarów nie wystpiły jakie czynniki zakłócajce. Zapisane wyniki pomiarów mona dowolnie kopiowa do innych programów w celu obróbki danych lub dalszej analizy. W układzie na rysunku 4 dodano moduł Stop. Słuy on do zatrzymania pomiarów po cile okrelonym czasie, lub mona take zaprogramowa zatrzy-

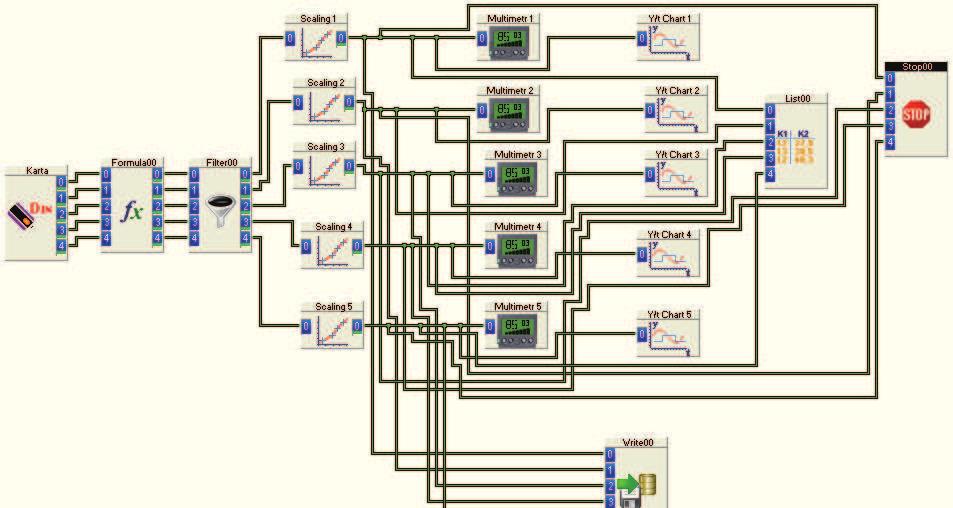

5 Zastosowanie systemu komputerowego 209 manie pomiarów po przekroczeniu ustawionej wartoci maksymalnej wielkoci mierzonej. Ma to na celu ochron czujników przed przegrzaniem lub uszkodzeniem przy pomiarach temperatury o zbyt duej wartoci lub zbyt długim czasie trwania, co moe powodowa przegrzewanie si układu pomiarowego. Rys. 4. Układ pomiarowy z wbudowanym modułem Stop do kontroli czasu trwania pomiarów Nastpnym krokiem było wstawienie do projektowanego systemu pomiarowego modułu zapisu do pliku. Wszystkie dane pomiarowe zapisywane s w osobnym folderze, w plikach z danymi, w których gromadzone s dane pomiarowe przeznaczone do dalszego przetwarzania lub analizy w programach zewntrznych. Pozwala to midzy innymi na zautomatyzowanie procesu pomiarowego, bez koniecznoci bezporedniego udziału człowieka i obserwacji danych pomiarowych. Rys. 5. Układ pomiarowy z moliwoci zapisu danych do pliku

6 210 P. Ptak Finaln wersj systemu pomiarowego pokazano na rysunku 6. Obrazuje on kompletn symulacj, gdzie po dołczeniu karty pomiarowej i czujników pomiarowych mona zastosowa taki układ w praktyce na stanowisku badawczym lub pomiarowym nie tylko w laboratorium na zajciach dydaktycznych [11]. Czujniki pomiarowe zazwyczaj daj na wyjciu sygnał napiciowy, co umoliwia do łatwe ich zastosowanie i dopasowanie do zaprojektowanej symulacji systemu pomiarowego. W układzie tym dodano moduł statystyczny, który umoliwia wyznaczenie wartoci rednich, wartoci minimalnej i maksymalnej oraz RMS na podstawie mierzonych wielkoci przy pomocy czujników pomiarowych. Wartoci statystyczne wyznaczone na podstawie sygnałów pomiarowych mona zapisywa do pliku w celu dalszej obróbki lub analizy dziki dołczeniu do projektowanego układu pomiarowego modułu zapisu danych do pliku. Rys. 6. Finalna wersja systemu pomiarowego zaprojektowanego w rodowisku DasyLab W dydaktyce nauczania przedmiotów technicznych symulacja jest narzdziem bardzo czsto wykorzystywanym. Mona j zastosowa wszdzie tam, gdzie trudno byłoby wykona pomiary w rzeczywistym rodowisku pomiarowym lub zaley nam na tym, aby szybko sprawdzi i zweryfikowa róne koncepcje systemu pomiarowego. Moe to by take cz zadania laboratoryjnego dla studentów, gdzie stworzona symulacja jest potem weryfikowana w trakcie rzeczywistych pomiarów na stanowisku do pomiarów laboratoryjnych. Symulacja moe by take stosowana do oceny i weryfikacji skutecznoci tej metody nauczania na uczelni technicznej [12].

7 Zastosowanie systemu komputerowego 211 Wnioski Wykorzystanie rodowiska programowego DasyLab pozwala na stworzenie projektu i symulacji systemu pomiarowego w ramach zaj dydaktycznych bez skomplikowanej i kosztownej aparatury. Opisany projekt mona łatwo dopasowa do zastosowa praktycznych, dołczajc do komputera PC kart pomiarow. Wykonana symulacja pozwala na sprawdzenie działania zaprojektowanego układu pomiarowego oraz jego łatw modyfikacj w zalenoci od potrzeb w prosty sposób na poziomie rodowiska programowego DasyLab bez koniecznoci zmian w układzie sprztowym. Stworzony system pomiarowy umoliwia dokonywanie zmian nie tylko w trakcie zaj dydaktycznych w laboratorium, ale równie poza uczelni, dziki rodowisku programowemu, w którym mona łatwo realizowa wiele rónorodnych i skomplikowanych funkcji pomiarowych. Literatura [1] Ptak P., Prauzner T., Wirtualne systemy pomiarowe na przykładzie układu do pomiaru gruboci warstw wierzchnich. Nowe technologie w słubie społeczestwu, Wydawnictwo Digicorp s.c. Beata Vogt, Piotr Vogt, Słomniki 2011, s [2] Sidor T., Elektroniczne przetworniki pomiarowe. Uczelniane Wydawnictwo Naukowo-Dydaktyczne, Kraków [3] Michalski L., Eckersdorf K., Termometria przyrzdy i metody. Wydawnictwo Politechniki Łódzkiej, Łód [4] Winiecki W., Nowak J., Graficzne zintegrowane rodowiska programowe, Warszawa [5] Ptak P., Prauzner T., Wykorzystanie pakietu DasyLab w nauczaniu podstaw elektroniki, Edukacja. Studia, Badania, Innowacje, nr 2/2010, s [6] Prauzner T., Zastosowanie programów symulacyjnych w nauczaniu przedmiotów technicznych, Prace Naukowe AJD, Edukacja Techniczna i Informatyczna, Czstochowa 2006, s ISBN , ISSN [7] Prauzner T., Ptak P., Rola i miejsce multimedialnych pomocy naukowych w edukacji technicznej, Edukacja Technika Informatyka, Wydawnictwo Owiatowe FOSZE, Rzeszów, 2010, s , ISSN ISBN

8 212 P. Ptak [8] Ptak P., Metodyka analizy sygnałów w pomiarach gruboci warstw wierzchnich, lskie Wiadomoci Elektryczne, R.18, nr 4(97), 2011, s , ISSN [9] Zloto T., Ptak P., Prauzner T., Analysis of signals from inductive sensors by means of the DasyLab software, Annales UMCS Informatica, 2012, p ISSN , DOI: [10] Ptak P., Prauzner T., Zastosowanie programów komputerowych w dydaktyce przedmiotów technicznych, Journal of Technology and Information Education, nr 1/2011, s , ISSN X (print), ISSN (on-line). [11] Ptak P., Projektowanie i symulacja systemu pomiarowego do pomiaru temperatury. Edukacja Technika Informatyka. Wybrane problemy edukacji informatycznej i informacyjnej, Wydawnictwo Owiatowe FO- SZE, Rzeszów 2013, s [12] Noga H., Metody socjometryczne w edukacji techniczno-informatycznej, Trendy ve vzdláváni 2009, Informa ni technologie a technické vzdláváni, Olomouc 2009, s ISBN
