Czujnik Rezystancyjny

Transkrypt

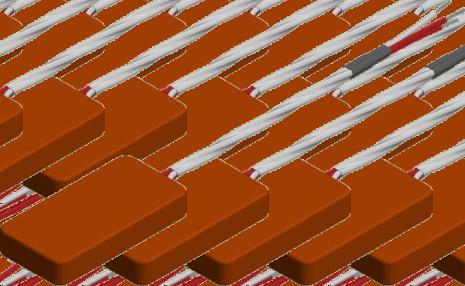

1 Czujnik Rezystancyjny kablwy, Typ TOPE01 Karta katalgwa TOPE01, Edycja 16 Zastswanie Pmiar temperatury pwierzchni rurciągów i elementów knstrukcyjnych Wszelkie gałęzie przemysłu Labratria Właściwści techniczne Pjedynczy czujnik rezystancyjny Obwód pmiarwy 2-, 3-, 4-przewdwy Element pmiarwy: Pt100, Pt00, Pt1000 (IEC71), Ni100, Ni00, Ni1000 (DIN43760), Cu0, Cu100 (GOST ) TOPE01 Pjedyncze żyły w izlacji teflnwej (tefln FEP) Przyklejany taśmą samprzylepną TOPE01 Przewód w izlacji TT (tefln FEP/ tefln FEP) Opis Czujniki serii TOPE01 przeznaczne są w szczególnści d zastswań, w których czujnik mntwany jest na pwierzchni, na przykład pwierzchni blków lub innych elementów knstrukcyjnych. Czujnik składa się z rezystra termmetryczneg Pt100 (lub inneg według ptrzeb), siliknwej budwy, samprzylepnej taśmy raz przewdu przyłączeniweg. TOPE01 Przewód w izlacji TCuT (tefln FEP/ekran Cu/ tefln FEP) Izlacja i długść przewdu przyłączeniweg, klasa dkładnści, mgą być dbierane w zależnści d ptrzeb/wymagań aplikacji. Opcjnalny przetwrnik temperatury Istnieje mżliwść zastswania przetwrnika temperatury umieszczneg w szafie sterwniczej w pdstawwych wersjach (4 ma, 0 10V) jak i z prtkłami kmunikacyjnymi HART, Prfibus PA, Fundatin Fieldbus. TERMOAPARATURA WROCŁAW Zębice, ul. Rzemieślnicza Święta Katarzyna tel fax

2 1 1 1 Typ TOPE01 Budwa Pjedyncze żyły w izlacji teflnwej 30 Lp Żyły w izlacji teflnwej, płaszcz teflnwy 30 Lp ~0 Żyły w izlacji teflnwej, ekran Cu, płaszcz teflnwy 30 Lp ~0 Ekran Cu wyprwadzny jak ddatkwa żyła ~0 Ekran Cu dizlwany na długści mm ~0 2 TERMOAPARATURA WROCŁAW Zębice, ul. Rzemieślnicza Święta Katarzyna tel fax

3 Typ TOPE01 Materiały izlacji przewdu przyłączeniweg <Izlacja JJ Żyły: PVC Płaszcz: PVC <Izlacja SLSL Żyły: Płaszcz: <Izlacja TSL Płaszcz: <Izlacja TPSL Ekran: Oplt Cu Płaszcz: <Izlacja TW <Izlacja TT Płaszcz: Tefln FEP <Izlacja TP Płaszcz: Oplt stalwy <Izlacja TCuT Ekran: Oplt Cu Płaszcz: Tefln FEP Dstępne zakresy pmiarwe Zakres pmiarwy Materiał izlacji C JJ PVC C SLSL, TSL, TPSL silikn C TW, TT, TCuT tefln PFA Zakres pmiarwy d -0 C d +180 C (zależy d izlacji przewdu) Element pmiarwy Pjedynczy lub pdwójny Pt100, Pt00, Pt1000 (IEC 71, α=0.0038) Ni100, Ni00, Ni1000 (DIN43760, α= ) Cu0, Cu100 (GOST , α= ) Parametry elektryczne Prąd pmiarwy Rezystancja izlacji Materiał budwy nm. 0,1 ma d 1 ma > 10 GW(test 00 VDC) Klasa dkładnści C Platynwe Niklwe Miedziane Klasa A (±0.1 C w temp. 0 C) Klasa B (±0.30 C w temp. 0 C) (±0.40 C w temp. 0 C) (±0.30 C w temp. 0 C) Nrma PN-EN 6071 kreśla wzry bliczania dpuszczalnych błędów pmiarwych dla czujników platynwych. Klasa dkładnści Dpuszczalny błąd w C Dpuszczalny błąd [ C ] Klasa B ( C) Klasa A ( C) A B ± ( x t ) ± ( 0.00 x t ) Temperatura [ C ] C TERMOAPARATURA WROCŁAW Zębice, ul. Rzemieślnicza Święta Katarzyna tel fax

4 Typ TOPE01 Złącze (pcja) Czujniki kablwe mgą być dstarczne z zamntwanym złączem na kablu. Następujące pcje są dstępne: <Złącze S-010-Cu-W Wtyk miniaturwy, 2-pinwe. <Złącze S-010-Cu-G Gniazd miniaturwe, 2-pinwe. <Złącze S-013-Cu-W Wtyk miniaturwy, 3-pinwy. <Złącze S-013-Cu-G Gniazd miniaturwe, 3-pinwe. <Złącze S-0-Cu-W Wtyk standard, 2-pinwy. <Złącze S-0-Cu-G Gniazd standard, 2-pinwe. <Złącze S-023-Cu-W Wtyk standard, 3-pinwy. <Złącze S-023-Cu-G Gniazd standard, 3-pinwe. <Wtyk LEMO FFA Rzmiar 0S d 3S. 2-, 3-, 4-, 6-pinwe. <Gniazd LEMO PCA Rzmiar 0S d 3S. 2-, 3-, 4-, 6-pinwe. <Seria Hirschmann M12 4-pinwe. 4 TERMOAPARATURA WROCŁAW Zębice, ul. Rzemieślnicza Święta Katarzyna tel fax

5 Typ TOPE01 Kd zamówieniwy TOPE Rdzaj rezystra termmetryczneg 1xPt100 Pjedynczy Pt100 1xNi100 Pjedynczy Ni100 xxx inny, należy kreślić Budwa przewdu JJ SLSL TSL TPSL TW TT TP TCuT Długść przewdu przyłączeniweg Lp mm 0 0 mm xxx inna, należy kreślić IEC 71, α= DIN43760, α= Klasa dkładnści A Klasa A wg PN-EN 6071 / IEC 71!! tylk rezystry platynwe!!! B Klasa B wg PN-EN 6071 / IEC 71 / DIN43760 / GOST Obwód pmiarwy 2 2-przewdwy 3 3-przewdwy 4 4-przewdwy Żyły Ekran Płaszcz wewn. PVC Oplt stalwy Tefln FEP Oplt Cu Płaszcz zewn. PVC Oplt stalwy Tefln FEP Przykład zamawiania TOPE01-1xPt A-3-TCuT Czujnik rezystancyjny 1xPt100, długść przewdu Lp=000 mm, klasa dkładnści A, bwód 3-przewdwy, izlacja TCuT. TOPE01-1xPt A-3-TT-LEMO FFA Czujnik rezystancyjny 1xPt100, długść przewdu Lp=1000 mm, klasa dkładnści A, bwód 3-przewdwy, izlacja TT, w tyk LEMO FFA. TERMOAPARATURA WROCŁAW Zębice, ul. Rzemieślnicza Święta Katarzyna tel fax
