Laboratorium elektroniki i miernictwa
|
|
- Mikołaj Turek
- 8 lat temu
- Przeglądów:
Transkrypt
1 Ełk Wyższa Szkła Finansów i Zarządzania w Białymstku Filia w Ełku Wydział Nauk Technicznych Kierunek : Infrmatyka Ćwiczenie Nr 3 Labratrium elektrniki i miernictwa Temat: Badanie pdstawwych układów z didą prstwniczą. Skład grupy: Rbert Minkiewicz Dariusz Dziekński Janna Buczyńska
2 Cel ćwiczenia Celem ćwiczenia jest praktyczne zbadanie działania prstwnika jednpłówkweg z bciążeniem rezystancyjnym i rezystancyjn pjemnściwym. 1. Wypsażenie stanwiska labratryjneg - scylskp GOS-620 szt 1 - generatr funkcyjny DF 1641 B - multimetr cyfrwy M-3800 szt2 - mduły labratryjne : RC, PRC, EL 1, - przewdy pinwe, 2. Przebieg ćwiczenia 3.1. Prstwnik jednpłówkwy z bciążeniem rezystancyjnym. - Zbudwać układ z rysunku rys. 1 ( wartść R =510 Ω i rdzaj didy D pda prwadzący ćwiczenie ) D I,I G u =m sin ω t R, Rys. 1 - Na generatrze funkcyjnym G ustawić wartści parametrów m= 16V raz ω = 1kHz - stawiając scylskp w tryb pracy dwukanałwej zabserwwać i przeryswać d sprawzdania przebiegi napięcia wyjściweg i wejściweg przy pbudzeniu prstwnika sygnałem sinusidalnym. - znaleźć sprawnść napięciwą η u ze wzru 1 i prównać z wartścią teretyczną. η u = sprawnść = 1,96V / 8V =0,245 m gdzie: wartść napięcia stałeg na prniku R. ( zmierzna multimetrem ) 1,96 V m amplituda sygnału wejściweg. ( z scylskpu ) 16V - znaleźć sprawnść energetyczną η p ze wzru 2 i prównać z wartścią teretyczną.
3 P c η p = 13,936mW / 7,8792mW =1,76870 P gdzie: P wartść mcy wyjściwej prądu stałeg, P = I =1,96 x 4,02= 7,8792mW I prąd stały w bciążeniu R ( zmierzny multimetrem ). = 4,02mA P c całkwita mc ddawana d bciążenia, = I 2,6 x 5,36 = 13,936mW wartść skuteczna napięcia kształcie płówki fali występująceg na bciążeniu m bliczna z zależnści = 2, 8V /2 = 4V i zmierzna multimetrem. I - wartść skuteczna prądu płynąceg przez bciążenie( zmierzny multimetrem ). - znaleźć współczynnik tętnień t ze wzru 6 i prównać z wartścią teretyczną. t = t gdzie : t wartść skuteczna napięcia tętnień bliczna z zależnści = + t P c Dida jest t element elektrniczny z dwiema elektrdami mający niesymetryczna charakterystykę prądu płynąceg na wyjściu w funkcji napięcia na wejściu. Didy mżna stswać w wielu układach jak element, który łatw przepuszcza prąd w jednym kierunku i prawie nie przepuszcza g w kierunku przeciwnym. Rzróżnia się didy półprzewdnikwe pracujące na zasadzie wykrzystania właściwści złącza p-n pwstałeg z płączenia półprzewdnika typu n i typu p. Didy Zenera są t specjalne didy krzemwe, w których wykrzystuje się zakrzywienie charakterystyki prądw-napięciwej w bszarze przebicia. Didy prstwnicze: Jednym z najczęstszych i najprstszych zastswań didy jest wykrzystanie jej jak prstwnika. Dida prstwnicza mże być wytwrzna w płytce mnkryształu germanu lub krzemu w technlgii dyfuzyjnej. Prstwnik zamienia prąd przemienny, czyli taki który płynie na zmianę w dwóch kierunkach na prąd jednkierunkwy. Częst didach mówi się "prstwnik" mając na myśli takie właśnie zastswanie. Prstwnikiem jednpłówkwym jest prstwnik, w którym p prcesie prstwania pzstają tylk te części przebiegu, które są jedneg znaku, a części przeciwneg znaku pzstają wyeliminwane.
4 Dida w zależnści d załączenia przewdzi prąd tylk w jednym kierunku, gdzie tylk napięcie ddatnie na jej andzie jest większe niż ptencjał katdy. W półkresie ujemnym dida nie przewdzi i całe napięcie dprwadzne d prstwnika występuje na didzie jak tzw. napięcie wsteczne prstwnika. Wykres napięcia przed didą (szare) raz p przejściu przez didę (zielny) pmiar napięcia Zmienneg pwduje przesunięcie pzimu zerweg 2 V.

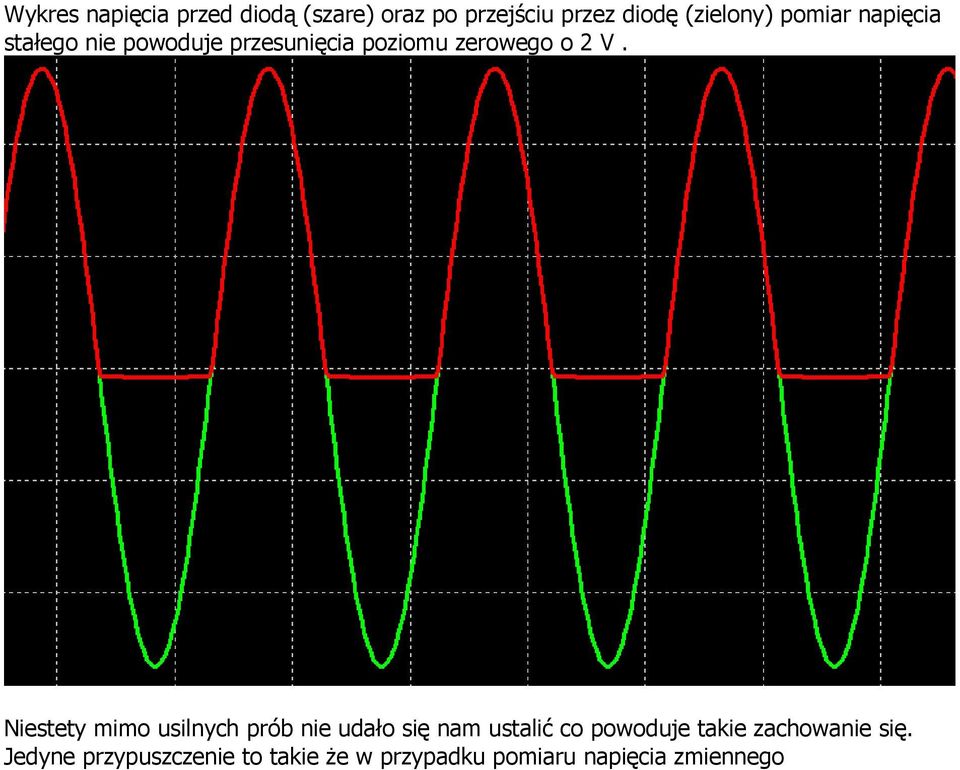

5 Wykres napięcia przed didą (szare) raz p przejściu przez didę (zielny) pmiar napięcia stałeg nie pwduje przesunięcia pzimu zerweg 2 V. Niestety mim usilnych prób nie udał się nam ustalić c pwduje takie zachwanie się. Jedyne przypuszczenie t takie że w przypadku pmiaru napięcia zmienneg
