1 22

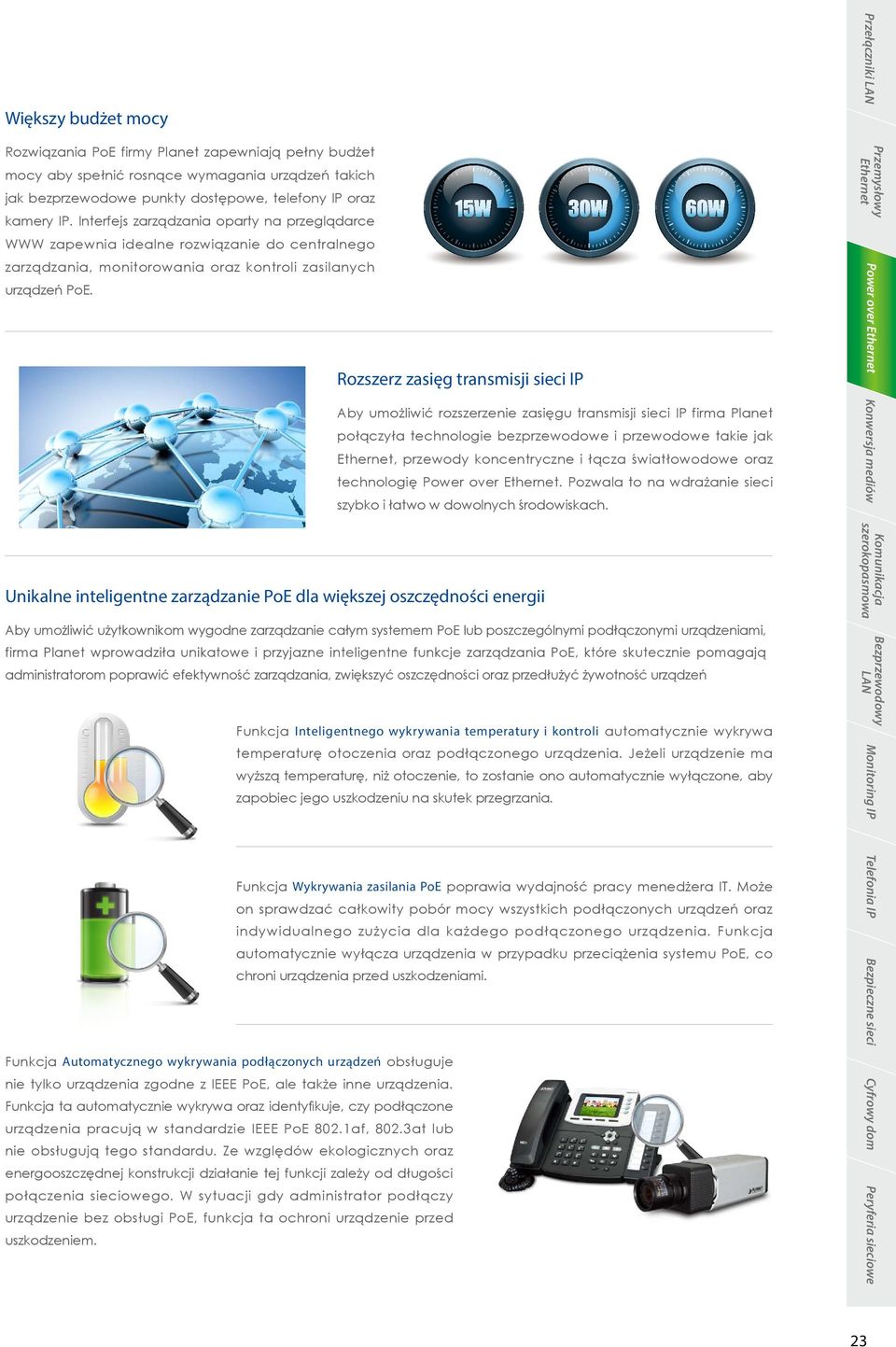

2 Większy budżet mocy Rozwiązania firmy Planet zapewniają pełny budżet mocy aby spełnić rosnące wymagania urządzeń takich jak bezprzewodowe punkty dostępowe, telefony IP oraz kamery IP. Interfejs zarządzania oparty na przeglądarce WWW zapewnia idealne rozwiązanie do centralnego zarządzania, monitorowania oraz kontroli zasilanych urządzeń. Rozszerz zasięg transmisji sieci IP Unikalne inteligentne zarządzanie dla większej oszczędności energii Aby umożliwić rozszerzenie zasięgu transmisji sieci IP firma Planet połączyła technologie bezprzewodowe i przewodowe takie jak Ethernet, przewody koncentryczne i łącza światłowodowe oraz technologię Power over Ethernet. Pozwala to na wdrażanie sieci szybko i łatwo w dowolnych środowiskach. Aby umożliwić użytkownikom wygodne zarządzanie całym systemem lub poszczególnymi podłączonymi urządzeniami, firma Planet wprowadziła unikatowe i przyjazne inteligentne funkcje zarządzania, które skutecznie pomagają administratorom poprawić efektywność zarządzania, zwiększyć oszczędności oraz przedłużyć żywotność urządzeń Funkcja Inteligentnego wykrywania temperatury i kontroli automatycznie wykrywa temperaturę otoczenia oraz podłączonego urządzenia. Jeżeli urządzenie ma wyższą temperaturę, niż otoczenie, to zostanie ono automatycznie wyłączone, aby zapobiec jego uszkodzeniu na skutek przegrzania. Funkcja Wykrywania zasilania poprawia wydajność pracy menedżera IT. Może on sprawdzać całkowity pobór mocy wszystkich podłączonych urządzeń oraz indywidualnego zużycia dla każdego podłączonego urządzenia. Funkcja automatycznie wyłącza urządzenia w przypadku przeciążenia systemu, co chroni urządzenia przed uszkodzeniami. Funkcja Automatycznego wykrywania podłączonych urządzeń obsługuje nie tylko urządzenia zgodne z IEEE, ale także inne urządzenia. Funkcja ta automatycznie wykrywa oraz identyfikuje, czy podłączone urządzenia pracują w standardzie IEEE 802.1af, 802.3at lub nie obsługują tego standardu. Ze względów ekologicznych oraz energooszczędnej konstrukcji działanie tej funkcji zależy od długości połączenia sieciowego. W sytuacji gdy administrator podłączy urządzenie bez obsługi, funkcja ta ochroni urządzenie przed uszkodzeniem. Przełączniki LAN Przemysłowy Ethernet Power over Ethernet Konwersja mediów Komunikacja szerokopasmowa Bezprzewodowy LAN Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 23

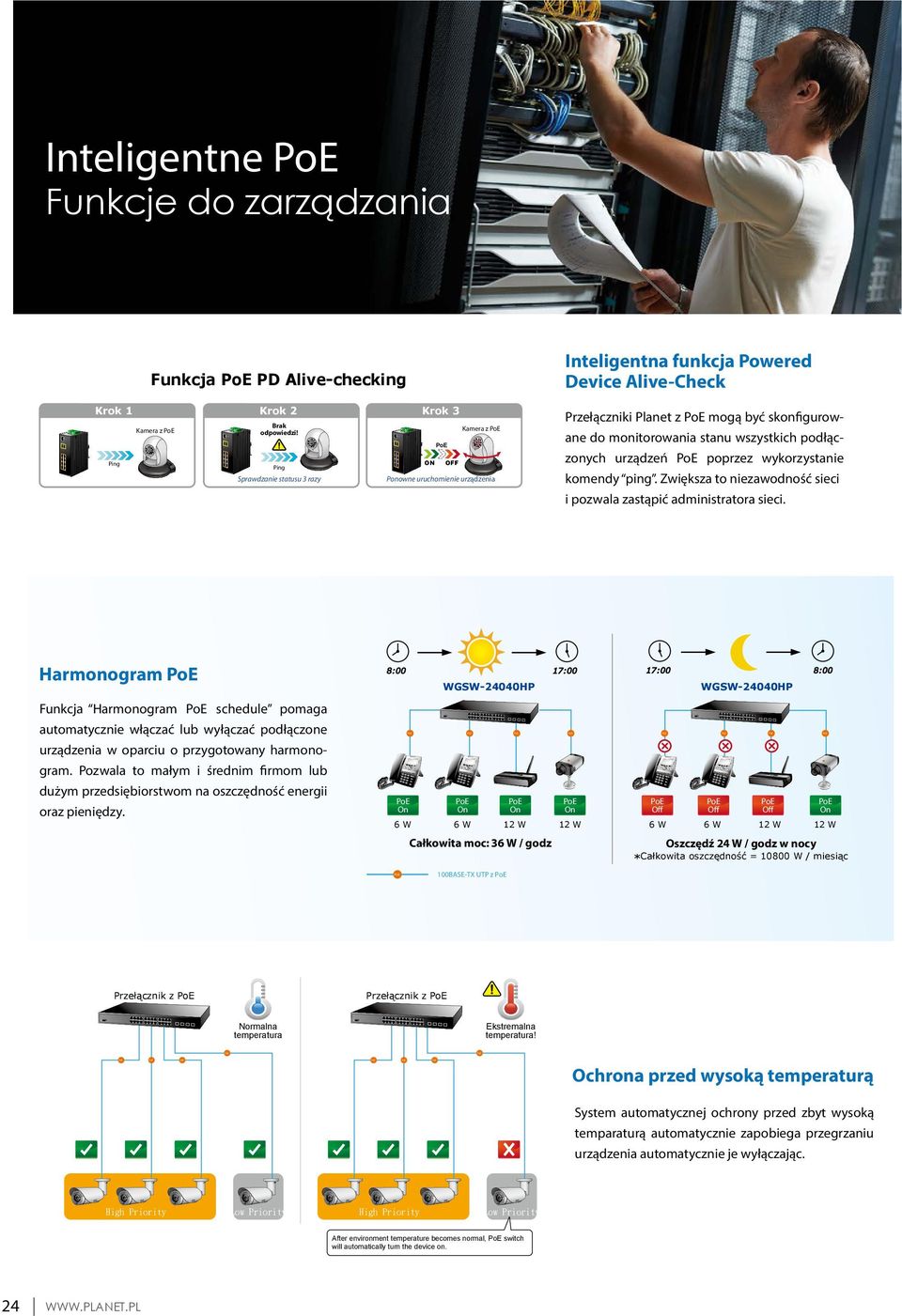

3 Inteligentne Funkcje do zarządzania Inteligentna funkcja Powered Device Alive-Check Funkcja PD Alive-checking Krok 2 Krok 1 Krok 3 Brak odpowiedzi! Kamera z Przełączniki Planet z mogą być skonfigurowane do monitorowania stanu wszystkich podłączonych urządzeń poprzez wykorzystanie komendy ping. Zwiększa to niezawodność sieci i pozwala zastąpić administratora sieci. Kamera z Ping ON Ping Sprawdzanie statusu 3 razy OFF Ponowne uruchomienie urządzenia Harmonogram 8:00 17:00 Funkcja Harmonogram schedule pomaga automatycznie włączać lub wyłączać podłączone urządzenia w oparciu o przygotowany harmonogram. Pozwala to małym i średnim firmom lub dużym przedsiębiorstwom na oszczędność energii oraz pieniędzy. On On 6W 6W 12 W 12 W Off Off 6W Off Off On 6W 12 W 12 W Oszczędź 24 W / godz w nocy Całkowita oszczędność = W / miesiąc 100BASE-TX UTP z Przełącznik z Ekstremalna temperatura! Normalna temperatura On Przełącznik z 8:00 WGSW-24040HP On Całkowita moc: 36 W / godz 17:00 WGSW-24040HP Ochrona przed wysoką temperaturą System automatycznej ochrony przed zbyt wysoką temparaturą automatycznie zapobiega przegrzaniu urządzenia automatycznie je wyłączając. High Priority Low Priority High Priority Low Priority After environment temperature becomes normal, switch will automatically turn the device on. 24

4 Przełączniki LAN Priorytety dla krytycznych urządzeń Bez priorytetu Z priorytetem Przeciążenie Przeciążenie Brak zasilania Brak zasilania Niski priorytet Krytyczne urządzenie Wysoki priorytet Zwykłe urządzenia Krytyczne urządzenie 100BASE-TX UTP z Automatyczny restart w każdy piątek o 23:00 CPU/Buffer Load 85% OFF CPU/Buffer Load 10% ON Przełączniki Planet z umożliwiają automatyczne ponowne uruchomienie podłączonej kamery IP lub bezprzewodowego punktu dostępowego w określonym czasie każdego tygodnia. Zmniejsza to szansę na awarię kamery z powodu przepełnienia bufora. Kamera IP z Bezprzewodowy LAN Harmonogram odzyskiwania energii Komunikacja szerokopasmowa S M T W T F S ON Konwersja mediów Zwykłe urządzenia Zasilanie Power over Ethernet Zasilanie Przemysłowy Ethernet Budżet zasilania może być podzielony według priorytetów lub klasyfikacji, a w przypadku przekroczenia określonego progu system wyśle automatycznie powiadomienie. Monitoring IP Monitorowanie zużycia Telefonia IP Dzięki wykresowi zużycia energii dostępnemu w przeglądarkowym interfejsie zarządzania, przełączniki z firmy Planet umożliwiają monitorowanie stanu zużycia energii w czasie rzeczywistym. Bezpieczne sieci Przełącznik Powiadomienie Chociaż większość rejestratorów lub programów do zarządzania Awaria kamerami oferuje funkcję powiadomień , przełączniki firmy Planet dodatkowo zapewniają taką funkcję, aby pomóc w diagnozie uszkodzonych urządzeń i zaburzeń w działaniu całego systemu - niezależnie czy przyczyną jest uszkodzenie połączenia z urządzeniem, zanik zasilania czy brak odpowiedzi urządzekamera IP nia na proces PD Alive Check. Peryferia sieciowe Kamera IP Cyfrowy dom Funkcja SMTP / SNMP Trap Event Alert 25

5 Zarządzalne gigabitowe przełączniki 802.3at + warstwy 2 WGSD-10020HP 18 portów 10/100/1000Base-T z IEEE 802.3af / at 2 porty 100/1000Base-X Budżet mocy 150 W na 8 portów Biurkowy rozmiar, montaż rack 1U WGSW-20160HP 30W Aby spełnić wymagania instalacji sieciowych wymagających większej mocy i wysokiej prędkości transmisji, zarządzalne przełączniki Planet z + zapewniają zaawansowany, ale przyjazny użytkownikowi interfejs zarządzania, ułatwiający scentralizowane zarządzanie systemem. Oferują one też funkcję routingu IPv4/IPv6 VLAN, która umożliwia łączenie różnych sieci VLAN oraz różnych adresów IP, co jest przydatne przy tworzeniu bezpiecznych, łatwo zarządzalnych i elastycznych sieci. Jako zaawansowane przełączniki zaprojektowane do ciągłego monitoringu lub pracy sieci bezprzewodowych, urządzenia Planet zostały wyposażone w wiele funkcji, takich jak PD Alive Check, harmonogram odzyskiwania energii czy ochrona przed przegrzaniem, które poprawiają dostępność krytycznych urządzeń w sieci. Harmonogram może być używany do sterowania zasilaniem urządzeń w ustalonych odstępach czasu, co pomaga firmom i kampusom zaoszczędzić energię i pieniądze. Zgodność z IEEE 802.3at / af Power over Ethernet End-Span PSE Obsługa zasilania do 30,8 W na każdy port Zdalne zarządzanie i monitorowanie Funkcje PD Alive-check/ Harmonogram / Ochrona przed przegrzaniem Statyczny routing warstwy 3 IPv4 / IPv6 IEEE 802.1Q VLAN / Private VLAN / Q-in-Q /Voice VLAN Lista kontroli dostępu w warstwie 2 / 3 / 4 Funkcja Quality of Service (QoS) Obsługa protokołu IEEE 802.1D / 1w / 1s Spanning Tree Obsługa IGMP Snooping v1, v2 & v3 oraz trybu Querier Interfejs zarządzania konsola / Telnet / IPv6 & IPv4 / SNMP v1, v2c & v3 / SSL / SSH Funkcje DHCP Snooping / ARP Inspection oraz IPSource Guard DHCP Relay / DHCP Option portów 10/100/1000Base-T z IEEE 802.3af / at 4 porty 10/100/1000Base-T 4 porty 100/1000Base-X Budżet mocy 230 W na 16 portów WGSW-24040HP / WGSW-24040HP4 24 porty 10/100/1000Base-T z IEEE 802.3af/at 4 współdzielone interfejsy 100/1000Base- SX/LX DDM TP/SFP Budżet mocy 220 / 440 W Funkcje PD Alive-check/ Harmonogram / Ochrona przed przegrzaniem WGSW-48040HP 48 portów 10/100/1000Base-T z IEEE 802.3af/at 4 współdzielone interfejsy 100/1000Base- SX/LX DDM TP/SFP Budżet mocy 600 W XGSW-28040HP 24 porty 10/100/1000Base-T z IEEE 802.3af/at 4 sloty 100/1000Base-X mini- GBIC/SFP Budżet mocy 440 W SGS P2X 24 porty 10/100/1000BASE-T z 802.3at + 4 porty 100/1000BASE-X SFP 2 porty 1000/10G SFP+ Uplink 2 porty 10G SFP+ Stack IEEE 802.3af/at Power over Ethernet Budżet mocy 440 W na 24 porty Do 30 W na port 26

6 Zarządzalne gigabitowe przełączniki 802.3at + warstwy 2/4 Przełączniki LAN GS P2S Przemysłowy Ethernet 8 lub 24 porty 10/1000 Base-T z w zarządzalnych przełącznikach PLANET obsługuje zarówno standard 802.3af jak i 802.3at, co pozwala użytkownikom na elastyczne łączenie różnych urządzeń w jednej sieci. Aby ułatwić zarządzanie zasilaniem, przełączniki Planet z + zostały wyposażone w zaawansowane funkcje takie jak ochrona przed przegrzaniem, alarm po przekroczeniu określonego progu zużycia energii oraz automatyczny podział mocy, co chroni przed przeciążeniami. Budżet zasilania może być podzielony według priorytetów lub klasyfikacji, a w przypadku przekroczenia określonego progu system wyśle automatyczne powiadomienie Zgodność z IEEE 802.3af / at Power over Ethernet End-Span PSE Obsługa zasilania do 30,8 W na każdy port Zdalne zarządzanie i monitorowanie zasilania IEEE 802.1Q VLAN / Private VLAN / Q-in-Q Harmonogram Lista kontroli dostępu w warstwie 3 / 4 Funkcja Quality of Service (QoS) Obsługa protokołu IEEE 802.1D / 1w Spanning Tree Funkcje IGMP Snooping v1 & v2, MLD Snooping Interfejs zarządzania konsola / Telnet / Web / SNMP v1, v2c & v3 / SSL Kamery IP z 802.3at Kamery IP bez Kamera IP z Kamera IP z Kampus Splitter DC DC GS P2S PC Rejestrator Splitter Kamera IP z Kamera IP z Kamera IP Kamera IP Centrum monitoringu Kamery IP z 802.3af 1000Base-T UTP 1000Base-T UTP z DC Zasilanie (DC) 8 portów 10/100/1000BASE-T z 802.3at + 2 porty 100/1000BASE-X SFP Budżet mocy 120 W na 8 portów Biurkowy rozmiar 13", montaż rack 1U GS P2T2S 8 portów 10/100/1000BASE-T z 802.3at + 2 porty 100/1000BASE-X SFP Budżet mocy 240 W na 8 portów Biurkowy rozmiar 13", montaż rack 1U GS P2S 24 porty 10/100/1000Base-T z IEEE 802.3af / at 2 porty 100/1000Base-X Budżet mocy 360 W GS P4C / GS PL4C 24 porty 10/100/1000Base-T z IEEE 802.3af / at 4 porty TP/SFP combo Automatyczna detekcja 100X/1000X SFP Budżet mocy 220 / 440 W Funkcje PD Alive Check / Harmonogram odzyskiwania energii / Harmonogram GS P4S 48 portów 10/100/1000BASE-T z 802.3at + 4 porty 100/1000BASE-X SFP Budżet mocy 440 W na 48 portów Do 30 W na port Funkcje PD Alive Check / Harmonogram odzyskiwania energii / Harmonogram SGSW-24040HP 24 porty 10/100/1000Base-T z IEEE 802.3af /at Injector 4 porty 100/1000Base-X Budżet mocy 360 W na 24 porty Hardware Stacking up to 16 units SGSW-24040P4 24 porty 10/100/1000BASE-T z 802.3af 4 porty 100/1000BASE-X SFP Budżet mocy 380 W na 24 porty Sprzętowe skalowanie do 16 jednostek Power over Ethernet Konwersja mediów Komunikacja szerokopasmowa Bezprzewodowy LAN Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 27

7 Przełączniki Web-Smart Przełączniki Web Smart 802.3af/at firmy Planet to niedrogie urządzenia przeznaczone do instalacji w sieciach małych i średnich firm. Zapewniają one inteligentne przesyłanie pakietów w warstwie 2 oraz funkcje zarządzania, przyjazny interfejs użytkownika oraz stabilną pracę. Umożliwiają korzystanie z technologii w przystępnej cenie. Przełączniki Web Smart mają wbudowane od 8 do 24 portów, aby spełnić różne wymagania klientów. Jest to niedrogie, bezpieczne i niezawodne rozwiązanie dla małych i średnich firm, które chcą wdrożyć systemy VoIP z oraz bezprzewodowe sieci z, lub rozwiązania wymagające wysokiego poziomu bezpieczeństwa i możliwością zarządzania ruchem w sieci. Zgodność z IEEE 802.3at Power over Ethernet plus PSE Wsteczna kompatybilność z IEEE 802.3af Obsługa zasilania - do 30 W na każdy port IEEE 802.1Q VLAN / Port-based VLAN Funkcja Quality of Service (QoS) Funkcja Broadcast Storm Control Przeglądarkowy interfejs zarządzania Przełączniki 802.3at + Web-Smart FGSD-1008HPS 8 portów 10/100BASE-TX z 802.3at + 2 porty 10/100/1000BASE-T 2 porty 1000BASE-X SFP Budżet mocy 130 W na 8 portów Biurkowy rozmiar 13", montaż rack 1U FGSW-1816HPS 16 portów 10/100BASE-TX z 802.3at + 2 porty 10/100/1000BASE-T 2 porty 1000BASE-X SFP Budżet mocy 220 W na 16 portów FGSW-2624HPS / FGSW-2624HP4 24 porty 10/100BASE-TX z 802.3at + 2 porty 10/100/1000BASE-T 2 porty 1000BASE-X SFP Budżet mocy 220/440 W na 24 porty Przełączniki 802.3af Web-Smart FSD-804PS 4 porty 10/100Base-TX z IEEE 802.3af 4 porty 10/100Base-TX Budżet mocy 55 W na 4 porty Biurkowy rozmiar, montaż rack 1U FNSW-1608PS 16 portów 10/100Base-TX z IEEE 802.3af 8 portów 10/100Base-TX Budżet mocy 110 W na 8 porty FNSW-2400PS 24 porty 10/100Base-TX z IEEE 802.3af Budżet mocy 125 W na 24 porty FGSW-1828PS Zarządzanie przez przeglądarkę / SNMP 8 portów 10/100Base-TX z IEEE 802.3af 8 portów 10/100Base-TX 2 porty 10/100/1000Base-T 2 porty 1000Base-X Budżet mocy 110 W na 8 porty 28

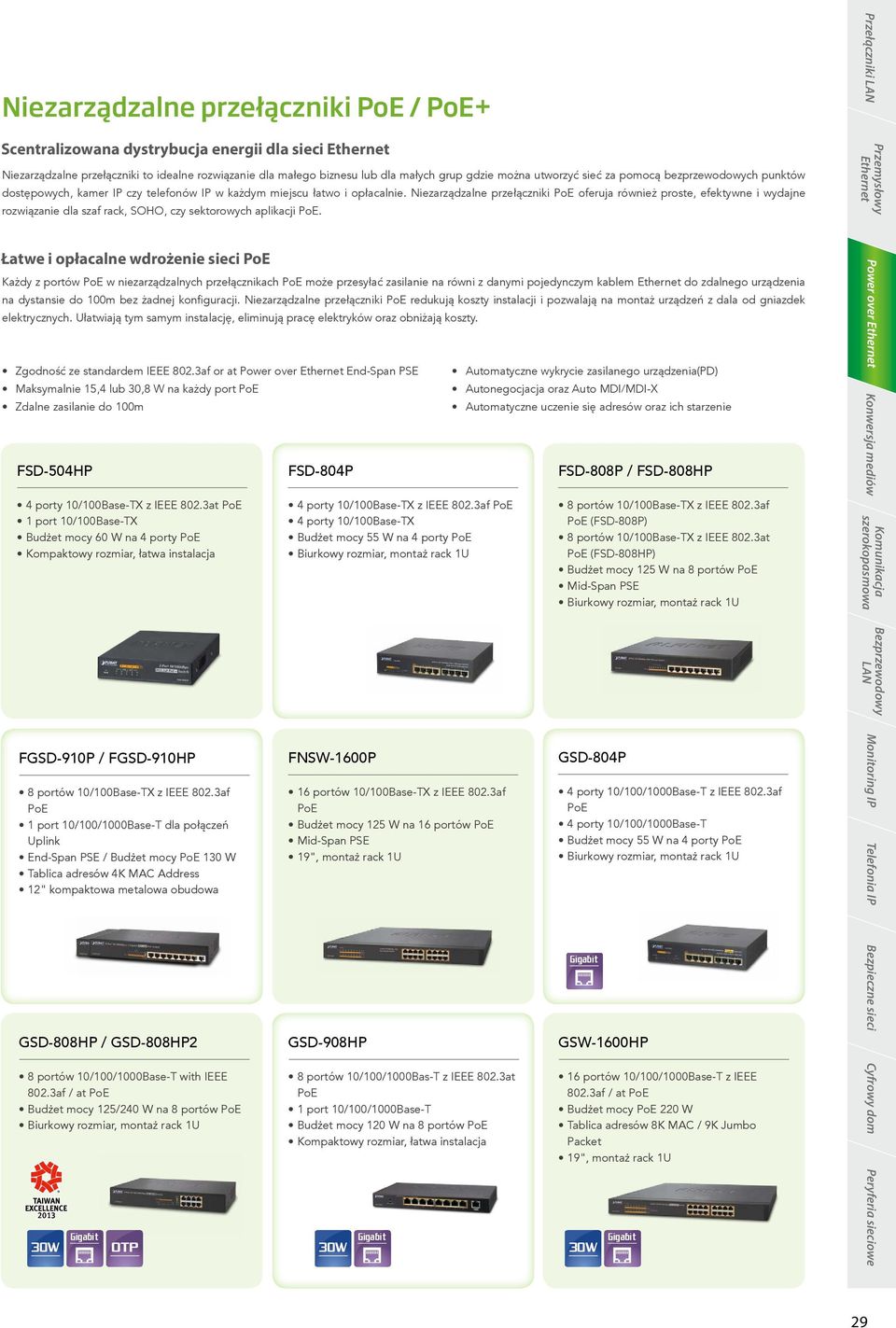

8 Niezarządzalne przełączniki / + Scentralizowana dystrybucja energii dla sieci Ethernet Niezarządzalne przełączniki to idealne rozwiązanie dla małego biznesu lub dla małych grup gdzie można utworzyć sieć za pomocą bezprzewodowych punktów dostępowych, kamer IP czy telefonów IP w każdym miejscu łatwo i opłacalnie. Niezarządzalne przełączniki oferuja również proste, efektywne i wydajne rozwiązanie dla szaf rack, SOHO, czy sektorowych aplikacji. Przełączniki LAN Przemysłowy Ethernet Łatwe i opłacalne wdrożenie sieci Każdy z portów w niezarządzalnych przełącznikach może przesyłać zasilanie na równi z danymi pojedynczym kablem Ethernet do zdalnego urządzenia na dystansie do 100m bez żadnej konfiguracji. Niezarządzalne przełączniki redukują koszty instalacji i pozwalają na montaż urządzeń z dala od gniazdek elektrycznych. Ułatwiają tym samym instalację, eliminują pracę elektryków oraz obniżają koszty. Zgodność ze standardem IEEE 802.3af or at Power over Ethernet End-Span PSE Maksymalnie 15,4 lub 30,8 W na każdy port Zdalne zasilanie do 100m FSD-504HP 4 porty 10/100Base-TX z IEEE 802.3at 1 port 10/100Base-TX Budżet mocy 60 W na 4 porty Kompaktowy rozmiar, łatwa instalacja FSD-804P 4 porty 10/100Base-TX z IEEE 802.3af 4 porty 10/100Base-TX Budżet mocy 55 W na 4 porty Biurkowy rozmiar, montaż rack 1U Automatyczne wykrycie zasilanego urządzenia(pd) Autonegocjacja oraz Auto MDI/MDI-X Automatyczne uczenie się adresów oraz ich starzenie FSD-808P / FSD-808HP 8 portów 10/100Base-TX z IEEE 802.3af (FSD-808P) 8 portów 10/100Base-TX z IEEE 802.3at (FSD-808HP) Budżet mocy 125 W na 8 portów Biurkowy rozmiar, montaż rack 1U Power over Ethernet Konwersja mediów Komunikacja szerokopasmowa FGSD-910P / FGSD-910HP 8 portów 10/100Base-TX z IEEE 802.3af 1 port 10/100/1000Base-T dla połączeń Uplink End-Span PSE / Budżet mocy 130 W Tablica adresów 4K MAC Address 12" kompaktowa metalowa obudowa GSD-808HP / GSD-808HP2 8 portów 10/100/1000Base-T with IEEE 802.3af / at Budżet mocy 125/240 W na 8 portów Biurkowy rozmiar, montaż rack 1U FNSW-1600P 16 portów 10/100Base-TX z IEEE 802.3af Budżet mocy 125 W na 16 portów GSD-908HP 8 portów 10/100/1000Bas-T z IEEE 802.3at 1 port 10/100/1000Base-T Budżet mocy 120 W na 8 portów Kompaktowy rozmiar, łatwa instalacja GSD-804P 4 porty 10/100/1000Base-T z IEEE 802.3af 4 porty 10/100/1000Base-T Budżet mocy 55 W na 4 porty Biurkowy rozmiar, montaż rack 1U GSW-1600HP 30W OTP 30W 30W 16 portów 10/100/1000Base-T z IEEE 802.3af / at Budżet mocy 220 W Tablica adresów 8K MAC / 9K Jumbo Packet Bezprzewodowy LAN Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 29

9 WGS-804HP 4 porty 10/100/1000BASE-T z IEEE 802.3af / at 4 porty 10/100/1000BASE-T Budżet mocy 120 W na 4 porty Temperatura pracy : od -10 do 60 C Do montażu na ścianie, łatwa instalacja Mieszacze HUB 802.3af Szybkie i łatwe wdrażanie sieci Mieszacz 802.3af HUB to 4 / 12 / 24-portowe IEEE 802.3af Power over Ethernet to urządzenie zgodne ze standardami IEEE 802.3, IEEE 802.3u i IEEE 802.3af. Obsługuje ono zasilanie 48VDC dla wszystkich zdalnych urządzeń zgodnych z IEEE 802.3af takich jak bezprzewodowe punkty dostępowe, telefony IP oraz kamery IP. Iniekcyjny hub 802.3af jest instalowany pomiędzy standardowym przełącznikiem Ethernet a zasilanym urządzeniem, dostarczając zasilanie bez wpływu na transmisję danych. Jest to efektywne oraz szybkie rozwiązanie do ulepszenia sieci do standardu IEEE 802.3af bez konieczności zmiany istniejącej infrastruktury Łatwa instalacja okablowania Mieszacz 802.3af HUB jest instalowany między standardowym przełącznikiem Ethernet a zasilanym urządzeniem; dostarcza zasilanie bez wpływu na wydajność transmisji danych. Jest to efektywne oraz szybkie rozwiązanie ulepszenia sieci do standardu IEEE 802.3af bez zmiany aktualnie wykorzystywanego przełącznika Ethernet. Zgodność z IEEE 802.3af Power over Ethernet Mid-Span PSE Maksymalnie 15,4 W na każdy port Zdalne zasilanie na odległość do 100m Dostarczanie pełnej mocy do każdego portu Automatyczne wykrycie zasilanego urządzenia Dioda LED wskazująca zasilanie Uniwersalny zasilacz 100~240VAC, 50/60Hz POE porty 10/100Base-TX Data Input 4 porty 10/100Base-TX Data + Power Budżet mocy 60 W na 4 porty Niewielki rozmiar, możliwość montażu na ścianie POE portów 10/100Base-TX Data Input 12 portów 10/100Base-TX Data + Power Budżet mocy 110 W na 12 portów Przeglądarkowy interfejs zarządzania SNMP Trap POE porty 10/100Base-TX Data Input 24 porty 10/100Base-TX Data + Power Budżet mocy 220 W na 24 porty Przeglądarkowy interfejs zarządzania SNMP Trap POE-1200G POE-2400G 12 portów 10/100/1000Base-T Data Input 12 portów 10/100/1000Base-T Data + Power Budżet mocy 190 W na 12 portów Przeglądarkowy interfejs zarządzania SNMP Trap Harmonogram 24 porty 10/100/1000Base-T Data Input 24 porty 10/100/1000Base-T Data + Power Budżet mocy 380 W na 24 portów Przeglądarkowy interfejs zarządzania SNMP Trap Harmonogram 30

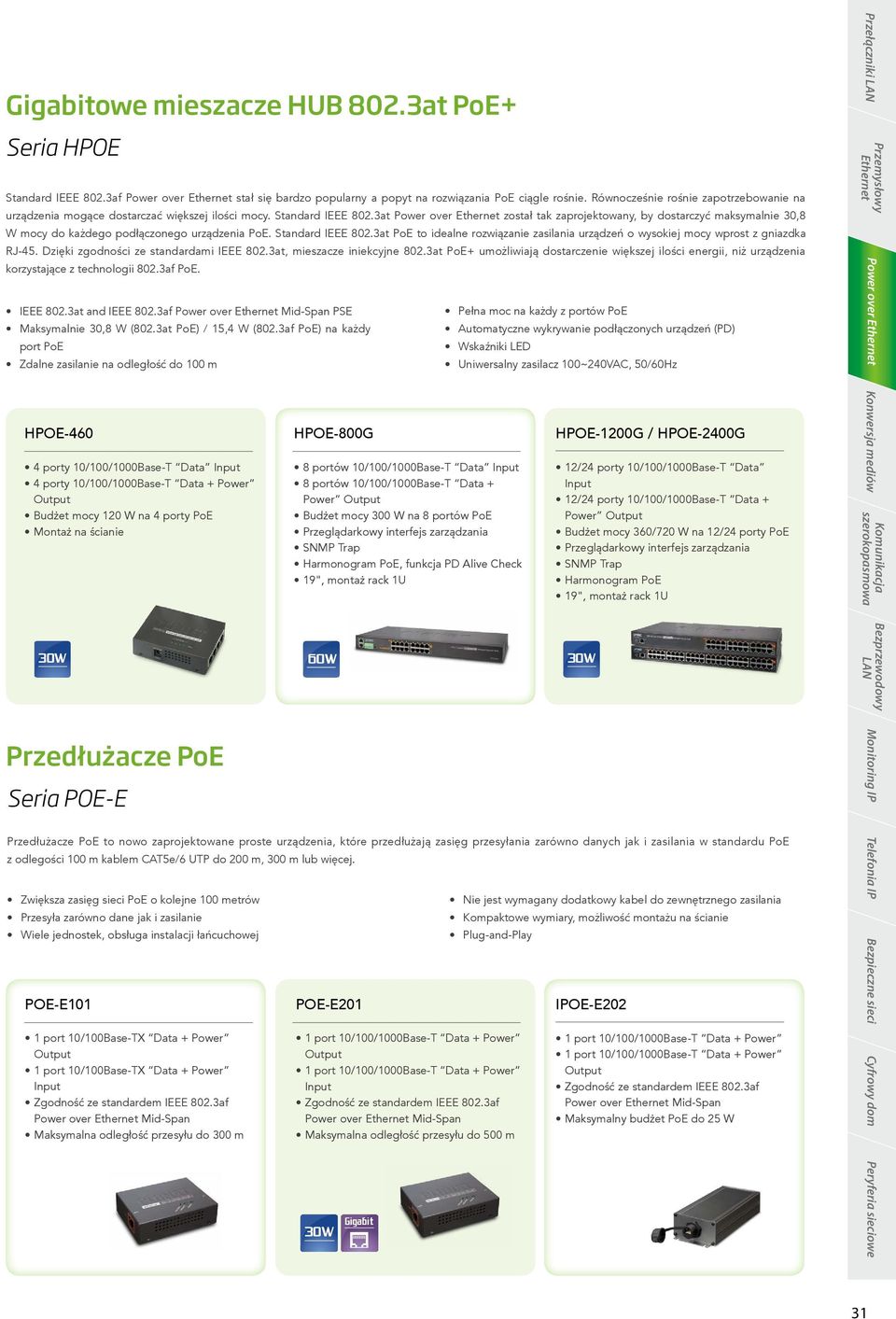

10 owe mieszacze HUB 802.3at + Seria HPOE Standard IEEE 802.3af Power over Ethernet stał się bardzo popularny a popyt na rozwiązania ciągle rośnie. Równocześnie rośnie zapotrzebowanie na urządzenia mogące dostarczać większej ilości mocy. Standard IEEE 802.3at Power over Ethernet został tak zaprojektowany, by dostarczyć maksymalnie 30,8 W mocy do każdego podłączonego urządzenia. Standard IEEE 802.3at to idealne rozwiązanie zasilania urządzeń o wysokiej mocy wprost z gniazdka RJ-45. Dzięki zgodności ze standardami IEEE 802.3at, mieszacze iniekcyjne 802.3at + umożliwiają dostarczenie większej ilości energii, niż urządzenia korzystające z technologii 802.3af. IEEE 802.3at and IEEE 802.3af Power over Ethernet Mid-Span PSE Maksymalnie 30,8 W (802.3at ) / 15,4 W (802.3af ) na każdy port Zdalne zasilanie na odległość do 100 m HPOE porty 10/100/1000Base-T Data Input 4 porty 10/100/1000Base-T Data + Power Budżet mocy 120 W na 4 porty Montaż na ścianie HPOE-800G 8 portów 10/100/1000Base-T Data Input 8 portów 10/100/1000Base-T Data + Power Budżet mocy 300 W na 8 portów Przeglądarkowy interfejs zarządzania SNMP Trap Harmonogram, funkcja PD Alive Check Pełna moc na każdy z portów Automatyczne wykrywanie podłączonych urządzeń (PD) Wskaźniki LED Uniwersalny zasilacz 100~240VAC, 50/60Hz HPOE-1200G / HPOE-2400G 12/24 porty 10/100/1000Base-T Data Input 12/24 porty 10/100/1000Base-T Data + Power Budżet mocy 360/720 W na 12/24 porty Przeglądarkowy interfejs zarządzania SNMP Trap Harmonogram Przełączniki LAN Przemysłowy Ethernet Power over Ethernet Konwersja mediów Komunikacja szerokopasmowa 30W Przedłużacze Seria POE-E Przedłużacze to nowo zaprojektowane proste urządzenia, które przedłużają zasięg przesyłania zarówno danych jak i zasilania w standardu z odlegości 100 m kablem CAT5e/6 UTP do 200 m, 300 m lub więcej. Zwiększa zasięg sieci o kolejne 100 metrów Przesyła zarówno dane jak i zasilanie Wiele jednostek, obsługa instalacji łańcuchowej POE-E101 1 port 10/100Base-TX Data + Power 1 port 10/100Base-TX Data + Power Input Zgodność ze standardem IEEE 802.3af Power over Ethernet Mid-Span Maksymalna odległość przesyłu do 300 m POE-E201 Input Zgodność ze standardem IEEE 802.3af Power over Ethernet Mid-Span Maksymalna odległość przesyłu do 500 m 30W 30W Nie jest wymagany dodatkowy kabel do zewnętrznego zasilania Kompaktowe wymiary, możliwość montażu na ścianie Plug-and-Play IPOE-E202 Zgodność ze standardem IEEE 802.3af Power over Ethernet Mid-Span Maksymalny budżet do 25 W Bezprzewodowy LAN Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 31

11 Przedłużacze 802.3at Power over Coaxial Seria VC VC-203PT Eliminuje konieczność podłączania zasilania dzięki over Coaxial Wykorzystuje istniejące kable koncentryczne do połączenia z kamerami IP Power over Coaxial na dystansie do 1 km Źródło zasilania: zewnętrzny zasilacz lub Praca w temperaturach od -40 do 75 C Odporność na upadki, wibracje i wstrząsy VC-203PR Power over Coaxial na dystansie do 1 km Wykorzystuje istniejące kable koncentryczne do połączenia z kamerami IP Wyjście zasilania: zasilacz DC lub Power Praca w temperaturach od -40 do 75 C Odporność na upadki, wibracje i wstrząsy VC-205-KIT Wykorzystuje istniejące kable koncentryczne do połączenia z kamerami IP Power over Coaxial na dystansie do 1 km Źródło zasilania: zewnętrzny zasilacz lub Power Input (VC-205PT) Wyjście zasilania: Power (VC-205PR) Nie wymaga konfiguracji, Plug and Play Praca w temperaturach od -10 do 60 C Odporność na upadki, wibracje i wstrząsy Jednoportowe mieszacze/splittery 802.3af Seria POE Jednoportowe mieszacze/splittery 802.3af firmy Planet są zgodne ze standardem IEEE 802.3af Power over Ethernet i dostarczają zasilanie rzędu 48 V DC przez kabel Cat.5, co pozwala na transfer danych oraz zasilania jednocześnie. Maksymalna odległość pomiędzy iniektorem a spliterem wynosi 100 m. W celu oszczędności energii oraz kosztów warto skorzystać z mieszacza/splittera 802.3af Planet, który rozdzieli zasilanie 48V DC z kabla Ethernet w wyjściowe zasilanie 5V/12V DC. Ponadto, każde podłączone urządzenie IEEE 802.3af do jednoportowego mieszacza 802.3af lub w połączeniu ze splitterem 802.3af może nawiązać połączenie podczas migracji lub rozdzielania zasilania oraz pakietów danych Ethernet, tak samo jak podłączenie mieszacza do urządzenia takiego jak punkt dostępowy czy telefon IP Zgodność z IEEE 802.3af Power over Ethernet Przesyłanie danych oraz zasilania na odległości do 100 m Maksymalna moc 15,4 W Automatyczne wykrywanie urządzeń IEEE 802.3af zapobiega niepoprawnej instalacji Kompaktowa obudowa, możliwość montażu na ścianie FTP-802/802S15 1 port 10/100Base-TX Data + Power 1 port 100Base-FX Data Input End-Span PSE Metalowa obudowa POE port 10/100Base-TX Data Input 1 port 10/100Base-TX Data + Power Plastikowa obudowa POE port 10/100/1000Base-T Data Input End-Span PSE Plastikowa obudowa POE-152S 1 port 10/100/1000Base-T Data 1 port 10/100/1000Base-T Data + Power Wyjście zasilania: 5V /12 V DC, Max.2A Plastikowa obudowa 32

12 Jednoportowe owe mieszacze/splittery 802.3at + Seria POE / IPOE / GTP Jednoportowe mieszacze 802.3af firmy Planet są zgodne ze standardem IEEE 802.3at Power over Ethernet i dostarczają zasilanie rzędu 56 V DC przez kabel Cat.5, co pozwala na transfer danych oraz zasilania jednocześnie. Maksymalna odległość pomiędzy iniektorem a spliterem wynosi 100 m. W celu oszczędności energii oraz kosztów warto skorzystać z jednoportowego mieszacza 802.3af Planet, który rozdzieli zasilanie 56V DC z kabla Ethernet w wyjściowe zasilanie 12V/24V DC. Zgodność z IEEE 802.3af / at Power over Ethernet Przesyłanie danych oraz zasilania na odległość do 100 m Maksymalna moc 30,8 W GTP-805A 1 port 1000Base-X Data Input Metalowa obudowa POE-161 Automatyczne wykrywanie urządzeń + IEEE 802.3at zapobiega niepoprawnej instalacji Kompaktowa obudowa, możliwość montażu na ścianie 1 port 10/100/1000Base-T Data Input Plastikowa obudowa POE-162S 30W 1 port 10/100/1000Base-T Data Input Wyjście zasilania: 12V / 24V DC, Max.5A Plastikowa obudowa Przełączniki LAN Przemysłowy Ethernet Power over Ethernet Konwersja mediów Komunikacja szerokopasmowa POE port 10/100/1000Base-T Data Input Plastikowa kompaktowa obudowa Wewnętrzny zasilacz V AC IGTP-805AT Interfejs światłowodowy 100/1000Base-X Single / Multi mode LC Obsługa funkcji Link Fault Pass-through (LFP) Praca w temperaturach od -40 do 75 C Metalowa obudowa z certyfikatem IP30 / możliwość montażu w szynie DIN oraz na ścianie POE port 10/100Base-TX Data Input 1 port 10/100Base-TX Data + Power Plastikowa kompaktowa obudowa Wewnętrzny zasilacz V AC IPOE-162 Zgodność z 10/100/1000Base-T Redundantne zasilanie AC 24V / DC 24V do 48V Praca w temperaturach od -40 do 75 C Metalowa obudowa z certyfikatem IP30 / możliwość montażu w szynie DIN oraz na ścianie POE-165S Wejście zasilania - zgodne z IEEE 802.3af/ at Power over Ethernet Wyjście zasilania - mieszacz Passive Power over Ethernet Obsługa napięcia wyjściowego 12V/19V/24V DC dzięki przełącznikowi DIP Praca w temperaturach od -40 do 75 C Kompaktowa obudowa i możliwość montażu na ścianie IPOE-162S Zgodność 10/100/1000Base-T Wyjściowe napięcie 12V / 24V DC z regulacją przełącznikiem DIP Praca w temperaturach od -40 do 75 C Metalowa obudowa z certyfikatem IP30 / możliwość montażu w szynie DIN oraz na ścianie Bezprzewodowy LAN Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 33

13 PWR PWR Jednoportowe mieszacze/splittery 60 W Ultra Seria POE-17X 60 W mieszacze Przedłużacz POE-171 POE-173 IPOE-E174 Do 60 W na 4-parowym kablu UTP Dane i zasilanie przesyłane jednym kablem na odległości do 100 meters Wsteczna zgodność z urządzeniami IEEE 802.3at /af Zgodność z instalacjami 10/100/1000Base-T Do 60 W na 4-parowym kablu UTP Dane i zasilanie przesyłane jednym kablem na odległości do 100 meters Wsteczna zgodność z urządzeniami IEEE 802.3at /af Zgodność z instalacjami 10/100/1000Base-T Przesyła jednocześnie dane i zasilanie do 4 zdalnych urządzeń 1 port Input i 4 porty 52V DC, 25 W (max.) mocy wyjściowej Zgodność z IEEE 802.3at / af Zwiększa zasięg instalacji z kablami Cat.5 do ponad 100 m Nie wymaga lokalnego źródła zasilania Plug and Play, nie wymaga instalacji oprogramowania 60 W splittery POE-171S 1 port 10/100/1000Base-T Data Input Moc wyjściowa do 50 W Napięcie wyjściowe: 12 / 19 / 24V DC Urządzenie Thin Client System POS Laptop Reklama cyfrowa Domofon Wideotelefon Kamera PTZ WiMAX CPE Telefon IP Kamera IP Router End-Span Napięcie wejściowe 56V DC Mid-Span Napięcie wyjściowe 12V/19V/24V Cat 5E: 4-parowy kabel UTP 60 W Ultra Mieszacz Power over Ethernet In-use 60W Ultra Splitter Power over Ethernet In 10/100/1000Mbps Dane POE at End-Span 802.3at Mid-Span Mieszacz End-Span Input Mid-Span Input Ultra Splitter 10/100/1000Mbps Dane 34

14 Long Reach L2 / L4 IPv6 Managed Switches Seria LRP LRP-822CS 8 portów Long Reach over coaxial 2 porty 100/100/1000BASE-T 2 porty 100/1000BASE-X SFP Budżet mocy 220 W dla 8 urządzeń Do 30 W na port PoC Zasięg do 1 km LRP-1622CS 16 portów Long Reach over coaxial z zasilaniem 30 W 2 porty 100/100/1000BASE-T 2 porty 100/1000BASE-X SFP Budżet mocy 440 W dla 16 urządzeń Zasięg do 1 km Przełączniki LAN Przemysłowy Ethernet Power over Ethernet Konwersja mediów Technologia Planet Long Reach (LRP) zostało zaprojektowane w celu rozszerzenia zasięgu działania standardowych sieci Ethernet do nawet 1000 m, co pozwala na zasilanie urządzeń zgodnych ze standardem 802.3af/at. Rozwiązanie Long Reach (LRP) składa się z przełącznika/mieszacza LRP oraz przedłużacza LRP, który może działać bez konieczności podłączenia dodatkowego zasilania. Jest to idealne rozwiązanie do przesyłania danych oraz zasilania do odległych kamer IP, które są poza zasięgiem standardowych instalacji ethernetowych. Wykorzystuje istniejące sieci zbudowane w oparciu o kable koncentryczne do przesyłania zasilania Przesyłanie danych i zasilania na odległości do 1 km Do 30 W na każdy port PoC lub PoU Funkcje PD Alive Check / harmonogram odzyskiwania energii / Harmonogram IEEE 802.1Q VLAN / Q-in-Q / Private VLAN / GVRP IEEE 802.1w RSTP, IEEE 802.1s MSTP oraz Loop Protection IPv4 IGMP Snooping v2 and v3 / IPv6 MLD Snooping QoS / Voice VLAN / kontrola przepustowości Lista kontroli dostępu warstwy 2 / 3 / 4 Zarządzanie przez IPv4 / IPv6 /Telnet / SNMP v1, v2c and v3 / SSH / SSL LRP-822US 8 portów Long Reach over UTP 100/100/1000BASE-T x 2 Ports 100/1000BASE-X SFP x 2 Ports Budżet mocy 220 W dla 8 urządzeń Dane i zasilanie przez kabel UTP na odległości do 500 m LRP-1622US 16 portów Long Reach over UTP z zasilaniem 30 W 2 porty 100/100/1000BASE-T 2 porty 100/1000BASE-X SFP Budżet mocy 440 W dla 16 urządzeń Dane i zasilanie przez kabel UTP na odległości do 500 m LRP-422CST Praca w temperaturach od -20 do 75 C 4 porty Long Reach over coaxial 2 porty 100/100/1000BASE-T 2 porty 100/1000BASE-X SFP Wejście zasilania 48~56V DC, budżet mocy 120 W dla 4 urządzeń Zasięg do 1 km Komunikacja szerokopasmowa Bezprzewodowy LAN Monitoring IP Telefonia IP Bezpieczne sieci Cyfrowy dom Peryferia sieciowe 35

15 Mieszacze/przedłużacze Long Reach Seria LRP-101 LRP-101CH Jednoportowy przedłużacz 1 port BNC z obsługą passive PSE 1 port 10/100TX RJ45 z IEEE 802.3at + Input Praca w temperaturach od -20 do 70 C LRP-101UH 1 port UTP z obsługą passive PSE 1 port 10/100TX RJ45 z IEEE 802.3at + Input Praca w temperaturach od -20 do 70 C Przedłużacze LRP-101CE/LRP-101UE, których źródłem zasilania może być przełącznik LRP lub mieszacz LRP to jednoportowe mieszacze 802.3at zapewniające do 25 W mocy wyjściowej przez kabel Ethernet, co pozwala na jednoczesne przesyłanie danych i zasilania do podłączonego urządzenia zgodnego ze standardem. LRP-101CE Jednoportowy przedłużacz Kamera IP z Kamera IP z 1 port BNC z obsługą passive PD 1 port 10/100TX RJ45 z IEEE 802.3at + PSE Praca w temperaturach od -20 do 70 C LRP-101UE LRP-101CE Schody PoC PoC Lada LRP-101CE Kamera IP z Kamera IP z 1 port UTP z obsługą passive PD 1 port 10/100TX RJ45 z IEEE 802.3at + PSE Praca w temperaturach od -20 do 70 C Punkt dostępowy z LRP-104CE LRP-101CE Korytarz PoC Parking LRP-101CE LRP-101CE 1 port BNC z obsługą passive PD 4 porty 10/100TX RJ45 z IEEE 802.3at + PSE Praca w temperaturach od -20 do 70 C Zasięg do 1 km PoC PoC LRP-822CS Rejestrator Centrum monitoringu PoC 100Base-TX UTP 100Base-TX UTP z Kabel koncentryczny dane + zasilanie 36
