1 Przełączniki sieciowe Jacek Jabłoński album 1742 Marcin Mrozowski album 1827 GRUPA 9C

2 Spis treści: pojęcie przełącznika pojęcia ogólne historia firmy Linksys rodzaje przełączników Linksys seria SE Black rodzaje przełączników Linksys seria SE3000 rodzaje przełączników Linksys seria LGS100P 7 symbologia przełączników Linksys by Cisco 8 graf przełączników Linksys by Cisco SD/SR 9 graf przełączników Linksys by Cisco SLM 10 rodzaje przełączników Linksys by Cisco SLM 11 graf przełączników Linksys by Cisco SRW

3 DEFINICJA Przełącznik sieciowy jest to urządzenie służące do łączenia segmentów sieci komputerowej, działający głównie w warstwie drugiej modelu ISO/OSI. Głównym zadaniem switch a, jest zarządzanie ramkami i kierowanie ich na odpowiednie porty.

4 Definicje i pojęcia sieciowe: + Rack = standard określający dokładnie rozmiar 19 dla szaf oraz urządzeń przemysłowych + U = jednostka długości określająca wysokość modułów i zespołów komputerowych(1u = 1 slot= 1¾cala = 4,445cm) + VLAN = wirtualna sieć lokalna: sieć komputerowa wydzielona logicznie w ramach innej, większej sieci fizycznej + budowa stackowalna = typ ułożenia modułów rakowych w szafie w stos, inaczej grupowanie TRYBY PRZESYŁANIA RAMEK W PRZEŁĄCZNIKACH ZARZĄDZALNYCH: + tryb cut-throught = bezzwłoczne przesyłanie ramek bez ich weryfikacji + tryb store-and-forward = przekazywanie ramek, z weryfikacją odbieranych danych poprzez sumy kontrolne i przekazanie ich do węzła docelowego + tryb fragment-free = sprawdzanie tylko nagłówka ramki i przesłanie jej do portu docelowego + tryb adaptacyjny = dobierany automatycznie tryb przesyłania ramek na podstawie obciążenia + ramka Jumbo = opracowana przez firmę Alteon technologia ramek Ethernet zwiększająca ilość danych z 1500 na zakres z przedziału bajtów wedle zasady nim dłuższe ramki, tym krótszy czas odczytania ich nagłówków, przez co zwiększa się transmisja danych, stosowane są zwykle w profesjonalnych urządzeniach + burza multi/broadcastowa [multi-broadcast storm] = anomalia powstająca w sieciach komputerowych, najczęściej w wyniku utworzenia połączenia nadmiarowego lub pętli. Jej skutkiem jest bezustanne krążenie ramek rozgłoszeniowych, powodujące bardzo duże obciążenie mediów transmisyjnych i urządzeń sieciowych + QoS [Quality of service / jakość usługi] = zbiór mechanizmów, które regulują przepływ informacji dla zachowania równowagi zasobów współdzielonych, w celu zaspokojenia satysfakcji użytkownika + PoE [Power over Ethernet] = technologia zasilania wykorzystująca kabel RJ45 do przesyłania informacji oraz zasilania + Duplex = połączenie między urządzeniami, mogące jednocześnie nadawać oraz odbierać informację, bez spadku transferu + SFPs [small form-factor pluggable] = moduły konwertujące sygnał elektryczny na sygnał światłowodowy, wykorzystywany do implementowania połączeń między urządzeniami, np. przełacznikami

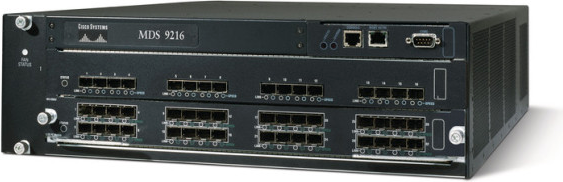

5 Rodzaje przełączników sieciowych: (zarządzalne oraz niezarządzalne): - biurkowe, naścienne, przeznaczone dla SOHO - rakowe, profesjonalne, stackowalne (modułowe) - routujące (działające w warstwie 3 sieci) - wielowarstwowe [Multi Layer Switch] (działające w warstwach sieci 4-7)

HISTORIA FIRMY LINKSYS powstał w 1988 roku w Kalifornii. Od początków istnienia, profilem firmy oraz jej głównymi celami są rozwiązania sieciowe dla domów oraz małych firm. Do 1994r.

6 HISTORIA FIRMY LINKSYS powstał w 1988 roku w Kalifornii. Od początków istnienia, profilem firmy oraz jej głównymi celami są rozwiązania sieciowe dla domów oraz małych firm. Do 1994r. firma rozrasta się do 55 pracowników oraz wartości ponad 6 mln dolarów. W 95 za sprawą MS Windows 95 z wbudowaną obsługi sieci, rozpoczyna ekspansję rynku tych produktów, by w 99r. pokazać pierwszą kartę PCMCIA do notebooków, a następnie w 2000r pierwszy 8-portowy router. W marcu 2003r firma zostaje przejęta za 500mln dolarów przez Cisco i przez kolejne 10 lat, przedstawia produkty pod nazwą Linksys by Cisco. W marcu 2013 roku zostaje odkupiona przez Belkin, która ma zamiar rozwijać założenia SOHO (small office home office).

7 Przełączniki niezarządalne LINKSYS seria SE BLACK [SOHO]

8 Przełączniki niezarządzalne serii CISCO/LINKSYS SE BLACK: Ilość portów 10/100/1000 Mbps Standardy 5 portów IEEE 802.3, 802.3u, 802.3x, 802.3ab Rodzaj zasilania QoS Dodatkowe informacje Cena 8 portów Zewnętrzne: 12V / 500mA Standard IEEE 802.1p (priorytet / pierwszeństwo ruchu ) roczna gwarancja, maksymalna przepustowość 1Gb/s, detekcja podłączenia oraz długości kabla 40 55

9 Przełączniki niezarządzalne LINKSYS seria SE3000 [SOHO]

Przełączniki niezarządzalne (metalowe) serii LINKSYS SE3000 (SOHO): Ilość portów 10/100/1000 Mbps Rodzaj zasilania Typ montażu SE3005 SE3008 SE3016 SE3024 5 portów 8 portów 16 portów 24 porty

10 Przełączniki niezarządzalne (metalowe) serii LINKSYS SE3000 (SOHO): Ilość portów 10/100/1000 Mbps Rodzaj zasilania Typ montażu SE3005 SE3008 SE3016 SE portów 8 portów 16 portów 24 porty Zewnętrzne: 5V / 1A Wewnętrzne: V (~ 50/60Hz) Biurkowe (możliwość montażu na ścianie) Rackowe QoS Standard IEEE 802.1p (priorytet / pierwszeństwo ruchu ) Obsługiwane standardy Dodatkowe informacje Cena IEEE 802.3, 802.3u, 802.3x, ab, 802.3az Obudowa metalowa, roczna gwarancja, maksymalna przepustowość 1Gb/s, detekcja podłączenia oraz długości kabla

11 Przełączniki niezarządzalne LINKSYS seria LGS100P [SOHO]

Przełączniki niezarządzalne (metalowe) serii LINKSYS LGS100P: LGS108P Ilość portów 10/100/1000Mbps LGS116P 8 portów Protokoły / standardy 16 portów IEEE 802.3af oraz IEEE 802.

12 Przełączniki niezarządzalne (metalowe) serii LINKSYS LGS100P: LGS108P Ilość portów 10/100/1000Mbps LGS116P 8 portów Protokoły / standardy 16 portów IEEE 802.3af oraz IEEE 802.3at 4 porty (1-4) [50W / 48W] Wielkość tablicy adresów MAC / obsługa Jumbo frames Przepustowość 24 porty IEEE 802.3, 802.3u, 802.3x, 802.3ab, 802.3az Standard PoE Ilość portów PoE [MOC dedykowana / realna] LGS124P 8 portów (1-8) [80W / 77W] 12 portów (1-6, 13-18) [120W / 110W] 8000 wpisów / 9000B 16 Gbps QoS 32 Gbps 48 Gbps 802.1p Pobór mocy spoczynek / praca 3.83W / 7.0W Typ montażu Biurkowe (możliwość montażu na ścianie) 4.52W / 11.31W 7.79W / 17.65W Rackowe

14 Symbologia przełączników Cisco: S Switch D Desktop (brak możliwości montażu rackowego) R Rackowy montaż W WebView (zarządzalny przez interfejs przeglądarki internetowej) Występowanie ciągów liczbowych w nazwie: 3 cyfry prędkość Fast Ethernet (SRW205) 4 cyfry prędkość Gigabit Ethernet (SRW2005) G mini-gbic port(y) rozbudowy stackowanej lub port(y) Gigabitowe w przełącznikach 10/100Mbps P PoE (Power-over-Ethernet): Dla przełączników serii SRW / SFE / SGE możliwe obciążenia: Przy wszystkich portach: 7,5W Przy połowie portów: 15,4W Dla przełączników SLM (seria Smart) możliwe obciążenia: Przy połowie portów: 7,5W Przy ćwierć ilosci portów: 15,4W MP Maximum PoE maksymalny pobór mocy na wszystkich dostępnych portach PoE L Long-range połączenie światłowodowe o zasięgu do 100m

16 Przełączniki zarządzalne, rackowe LINKSYS by Cisco seria SLM [Small Business]

Przełączniki zarządzalne serii LINKSYS by Cisco SLM (wycofana) : + SLM2048 (48 portów 10/100/1000Mb/s o przepustowości przełączania do 96Gb/s w trybie store-and-forward, zabezpieczenie portów w 802.

18 Przełączniki zarządzalne serii LINKSYS by Cisco SLM (wycofana) : + SLM2048 (48 portów 10/100/1000Mb/s o przepustowości przełączania do 96Gb/s w trybie store-and-forward, zabezpieczenie portów w 802.1x, wsparcie dla ramek Jumbo, wsparcie dla burzy multi oraz broadcastowej, zarządzalny rozmiar tablicy adresów MAC: 8000, zarządzalny, 128 tagowanych VLAN w standardzie 802.1Q) + SLM2024 (24 porty o przepustowości przełączania do 48Gb/s) + SLM248G (48 portów 10/100Mb/s oraz 2 porty 1Gb/s o przepustowości przełączania do 13Gb/s) + SLM248P (48 portów 10/100Mb/s oraz 2 porty 1Gb/s o przepustowości przełączania do 13Gb/s, dodatkowo PoE) SLM2048 SLM2024 SLM248G SLM248P Ilość portów 10/100Mbps [1Gbs] / [SFPs] 48 [0 / 2] 24 [0 / 2] 48 [2 / 2] 48 [2 / 2] Zdolność przełączania 96Gbps 48 Gbps 13,6 Gbps 13,6Gbps Maksymalne obciążenie [W] 30W 15W 30W 30W

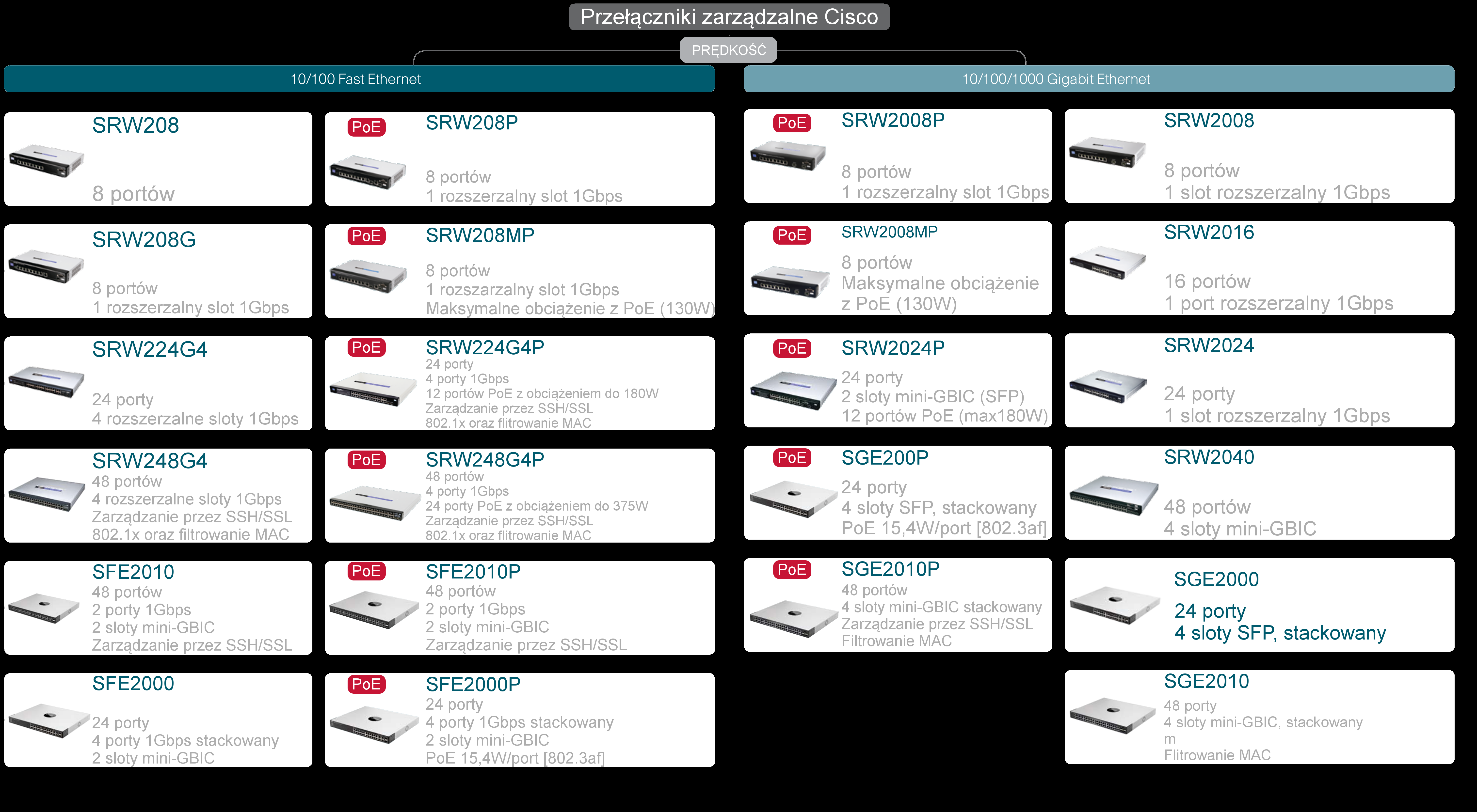

19 Przełączniki zarządzalne, rackowe LINKSYS by Cisco seria SRW/SFE/SGE [Small Business]

21 Dziękujemy za uwagę
