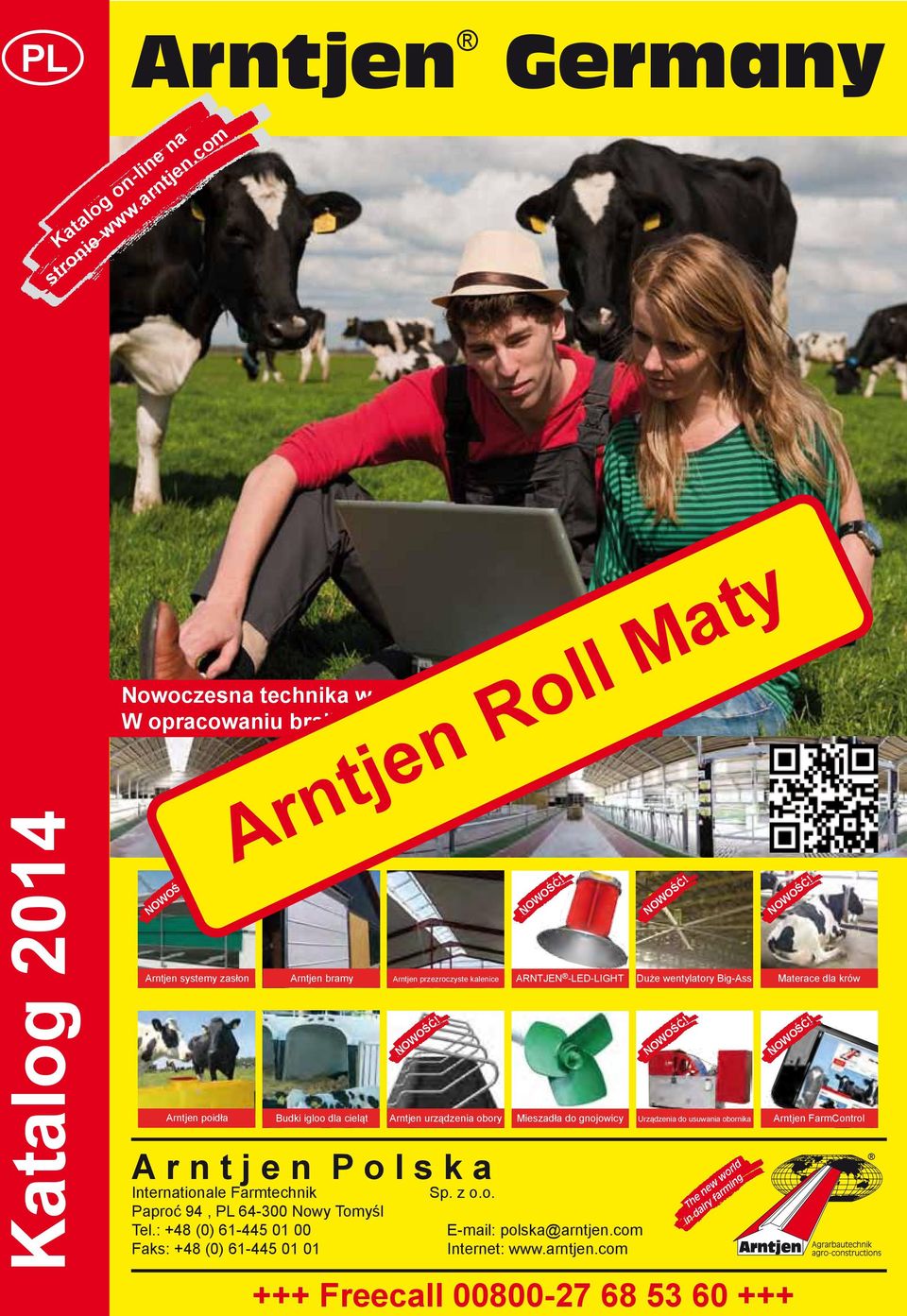

1 PL Arntjen Germany Katalog on-line na stronie Katalog 2014 Nowoczesna technika w oborze W opracowaniu brali udział rolnicy z całego świata! Arntjen systemy zasłon Arntjen poidła Arntjen Roll Maty Arntjen bramy Budki igloo dla cieląt Arntjen przezroczyste kalenice Arntjen urządzenia obory A r n t j e n, Tel.: +48 (0) Faks: +48 (0) ARNTJEN -LED-LIGHT Mieszadła do gnojowicy polska@arntjen.com Internet: Duże wentylatory Big-Ass Urządzenia do usuwania obornika +++ Freecall Materace dla krów Arntjen FarmControl

2 Tel.: +48 (61) Faks: +48 (61) Curtain: otwieranie od góry zwijanie na dole Curtain Dual: otwieranie u góry / na dole i zacienianie ISO-Lift-Fenster: okna przesuwne Bramy z folii Świetlik kalenicowy ISO Świetlik z klapami Świetlik Germany Wentylator przeznaczony do montażu w hali udojowej

3 PL Nowy Tomyśl Tel.: +48 (0 prefiks) Faks: +48 (0 prefiks) Wykładziny na wybiegi i legowiska boksowe Arntjen Wykładziny na wybiegi i legowiska boksowe Arntjen posiadają atest DLG Podczas badań DLG wykładziny na legowiska boksowe firmy Arntjen zostały zbadane pod kątem odkształcalności i elastyczności oraz stałego obciążenia powierzchni. Wyniki tych badań zapewniają rolnikom dodatkowe bezpieczeństwo podczas budowania nowych obór dla krów lub rozbudowywania starych obór. Ponadto obowiązuje 15-letnia gwarancja producenta! Poszczególne raporty z badań można pobrać w Internecie w zakładce Produkty/Wykładziny. 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain Wykładziny na legowiska boksowe są rozsądną inwestycją w komfort krów. Oferują bowiem krowom miękkie podłoże. Krowy chętnie się na nich kładą. Podczas wstawania i kładzenia się zapewniona jest ochrona stawów. Gumowe maty można z łatwością czyścić przy użyciu myjki wysokociśnieniowej, co znacznie zmniejsza przenoszenie zarazków. Proces czyszczenia przebiega szybko i prosto. Maty Arntjen HR 25 perfekt i Arntjen HR 33 Comfort++ zostały poddane badaniu DLG. Wyniki przeprowadzonego badania są bardzo dobre. Wyprofilowana mata gumowa Arntjen Roll-Mat HR 25 perfekt jest wykonana z masywnej gumy o grubości 25 mm, na spodzie występują czopki o wysokości ok. 12 mm w dwóch różnych wersjach. Mata gumowa Arntjen Roll-Mat HR 33 Comfort++ zbrojona tkaniną ma grubość ok. 32 mm, na spodzie występują czopki o wysokości 11 mm lub 19 mm. Strona wierzchnia w obydwu rodzajach mat ma profil młotkowy, który ułatwia czyszczenie oraz zapewnia zwierzętom lepsze wsparcie. Wykładziny te układa się bardzo dobrze, tak samo jak wszystkie inne wykładziny na legowiska boksowe firmy Arntjen. 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła W przypadku obydwóch mat stałe obciążenie powierzchni oraz stabilność formy zostały bardzo dobrze ocenione podczas badania DLG. Nie odnotowano żadnych odkształceń. Również czopki znajdujące się na spodzie nie wykazują żadnego znaczącego zużycia. Wysokiej jakości maty gumowe firmy Arntjen mają 15 lat gwarancji na użytkowanie i zapewniają zwierzętom duży komfort. 11. Pompy do gnojowicy Dobre samopoczucie krów przyniesie Państwu istotne korzyści, a właściwa inwestycja w komfort krów szybko się zwróci. Ceny w Złoty z VAT ex works. Stan: Roll-Mat Strona Solar/Photovoltaik

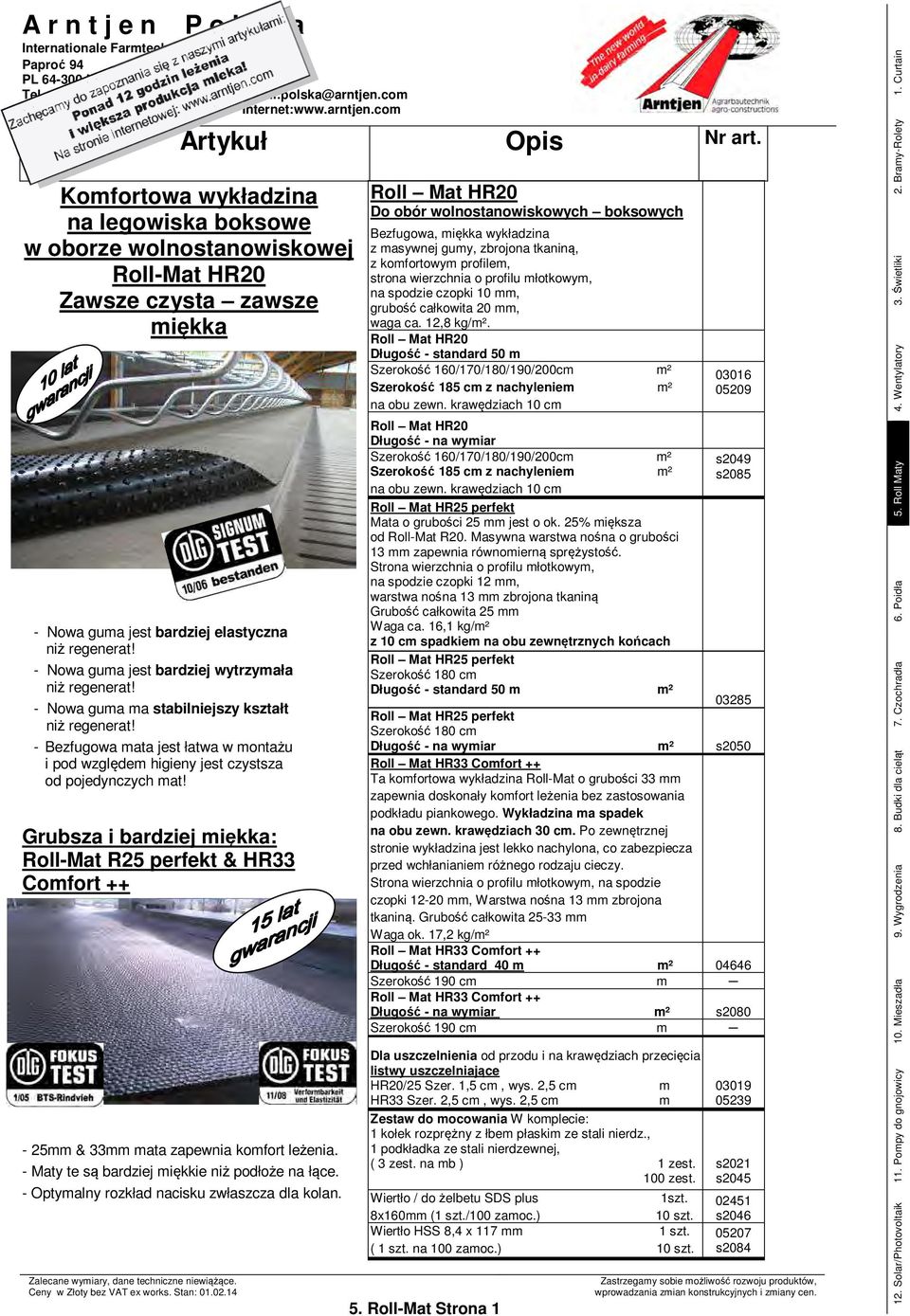

4 Tel.: +48 (0 prefiks) Faks: +48 (0 prefiks) Artykuł Opis Nr art. Komfortowa wykładzina na legowiska boksowe w oborze wolnostanowiskowej Roll-Mat HR20 Zawsze czysta zawsze miękka - Nowa guma jest bardziej elastyczna niż regenerat! - Nowa guma jest bardziej wytrzymała niż regenerat! - Nowa guma ma stabilniejszy kształt niż regenerat! - Bezfugowa mata jest łatwa w montażu i pod względem higieny jest czystsza od pojedynczych mat! Grubsza i bardziej miękka: Roll-Mat R25 perfekt & HR33 Comfort mm & 33mm mata zapewnia komfort leżenia. - Maty te są bardziej miękkie niż podłoże na łące. - Optymalny rozkład nacisku zwłaszcza dla kolan. Roll Mat HR20 Do obór wolnostanowiskowych boksowych Bezfugowa, miękka wykładzina z masywnej gumy, zbrojona tkaniną, z komfortowym profilem, strona wierzchnia o profilu młotkowym, na spodzie czopki 10 mm, grubość całkowita 20 mm, waga ca. 12,8 kg/m². Roll Mat HR20 Długość - standard 50 m Szerokość 160/170/180/190/200cm m² Szerokość 185 cm z nachyleniem m² na obu zewn. krawędziach 10 cm Roll Mat HR20 Długość - na wymiar Szerokość 160/170/180/190/200cm m² Szerokość 185 cm z nachyleniem m² na obu zewn. krawędziach 10 cm Roll Mat HR25 perfekt Mata o grubości 25 mm jest o ok. 25% miększa od Roll-Mat R20. Masywna warstwa nośna o grubości 13 mm zapewnia równomierną sprężystość. Strona wierzchnia o profilu młotkowym, na spodzie czopki 12 mm, warstwa nośna 13 mm zbrojona tkaniną Grubość całkowita 25 mm Waga ca. 16,1 kg/m² z 10 cm spadkiem na obu zewnętrznych końcach Roll Mat HR25 perfekt Szerokość 180 cm Długość - standard 50 m m² 5. Roll-Mat Strona s2049 s Roll Mat HR25 perfekt Szerokość 180 cm Długość - na wymiar m² s2050 Roll Mat HR33 Comfort ++ Ta komfortowa wykładzina Roll-Mat o grubości 33 mm zapewnia doskonały komfort leżenia bez zastosowania podkładu piankowego. Wykładzina ma spadek na obu zewn. krawędziach 30 cm. Po zewnętrznej stronie wykładzina jest lekko nachylona, co zabezpiecza przed wchłanianiem różnego rodzaju cieczy. Strona wierzchnia o profilu młotkowym, na spodzie czopki mm, Warstwa nośna 13 mm zbrojona tkaniną. Grubość całkowita mm Waga ok. 17,2 kg/m² Roll Mat HR33 Comfort ++ Długość - standard 40 m m² Szerokość 190 cm m Roll Mat HR33 Comfort ++ Długość - na wymiar m² s2080 Szerokość 190 cm m Dla uszczelnienia od przodu i na krawędziach przecięcia listwy uszczelniające HR20/25 Szer. 1,5 cm, wys. 2,5 cm m HR33 Szer. 2,5 cm, wys. 2,5 cm m Zestaw do mocowania W komplecie: 1 kołek rozprężny z łbem płaskim ze stali nierdz., 1 podkładka ze stali nierdzewnej, ( 3 zest. na mb ) 1 zest. 100 zest. Wiertło / do żelbetu SDS plus 1szt. 8x160mm (1 szt./100 zamoc.) 10 szt. Wiertło HSS 8,4 x 117 mm 1 szt. ( 1 szt. na 100 zamoc.) 10 szt s2021 s s s Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain

5 Tel.: +48 (61) Faks: +48 (61) Artykuł Opis Nr art. Arntjen-Soft-Bed Materac legowiskowy typ CS3.5/L Dbamy o najwyższy komfort Państwa krów. Aby Państwa wysokowydajne krowy mogły wypocząć na swoich stanowiskach, należy zapewnić im miękkie, i sprężyste podłoża! Szukają Państwo maty, która zapewni taki komfort przez długi czas? Oferujemy Państwu materac legowiskowy dla krów ze specjalnym wkładem lateksowym, dostosowany do dużych obciążeń wytwarzanych przez krowę. Pokrycie tworzy gruba powłoka gumowa. Takie połączenie doskonale sprawdza się w trudnych warunkach, jakie panują w oborze i spełnia funkcję materaca legowiskowego dla krów. Tego rodzaju mata miękko uginana się pomimo dużej masy zwierzęcia. W ten sposób można zadbać o amortyzację stawów podczas układania się zwierzęcia na legowisku oraz zapewnić szczególną przyczepność i przyjazną dla zwierząt formę! Warstwa wierzchnia CS3.5 ma 4,0 mm grubości. Guma jest wzmocniona wewnętrzną tkaniną poliestrową! Arntjen-Soft-Bed: stabilność miękkość - przyczepność! Arntjen-Soft- Bed Materac legowiskowy typ CS3.5/L Powierzchnia lateksowa o długości ok. 1,80 m, wliczając odstępy w obszarze brzegowym oraz odstępy brzegowe z przodu i z tyłu rzędu legowisk. Specjalne podkłady lateksowe są również dostępne w długościach: 1,00x1,70/1,60/1,50 m. Na końcach dla każdego rzędu stanowisk dolicza się dwa razy po 20 cm na zamocowanie. W ten sposób długość użytkowa rolki o długości 50 m jest o 40 cm krótsza na każdym odcinku. Zestaw zawiera materiał mocujący na boki podłużne ( listwy PCW i gwoździe nierdz.). Polietylenowa folia budowlana chroni przed wilgocią od dołu. Listwy zakończeniowe dla końców rolki oraz zestaw materiałów zamawia się oddzielnie. Arntjen-Soft-Bed typ CS3.5/L Dane: Materiał: specjalne podłoże lateksowe Długość: ok.180cm, * warstwa górna 170cm Szerokość:100cm Grubość: mm Zestaw materiałów: Rolka Topcover ze specjalnym podkładem lateksowym, folia budowlana z listwami mocującymi i kołkami do wbijania na przód i tył. Arntjen-Soft-Bed CS3.5/L przy odbiorze całej 50 m rolki Topcover (bez przycinania) za metr Wysokość całkowita ok. 30 mm s2086 " " 40 mm s2087 " " 55 mm* s2088 " " 65 mm* s2089 " " 75 mm* s2090 Arntjen-Soft-Bed CS3.5/L Odcinki przycinane trzeba podać długości poszczególnych rzędów legowisk za metr Wysokość całkowita ok. 30 mm s2091 " " 40 mm s2092 " " 55 mm* s2093 " " 65 mm* s2094 " " 75 mm* s2095 Listwy zakończeniowe kpl. dla końców lub w miejscach składania mat (5x50 mm; tw. szt.) łącznie z kołkami do wbijania i podkładkami U s2069 Uwaga: Dla każdego miejsca, w którym ciągłość Topcover zostanie przerwana, należy przewidzieć 40 cm na początek i na koniec. Dodatkowo potrzebny będzie jeden komplet listew. Wiertło / do żelbetu SDS plus 1 szt. 8x160mm(1 szt./100 zamoc.) 10 szt. Wiertło HSS 8,4 x 117 mm 1 szt. (1 szt. na 100 zamoc.) 10 szt. 5. Roll-Mat Strona s s Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain

6 Tel.: +48 (61) Faks: +48 (61) Artykuł Opis Nr art. Ar n t j e n - E u r o - S o f t - B e d Systemy Soft-Bed do ok. 78 mm grubości Nowe rolki z gumy o grubości 4 lub 8 mm; wykonane z niezwykle mocnej tkaniny. Podkład został wykonany ze specjalnej lateksowej pianki (piankowy kauczuk naturalny). Piankowy kauczuk naturalny jest miększy i elastyczniejszy od profili gumowych. Podłoże przez wiele lat zachowuje swoją formę. Twardość podłoża jest dostosowana do wysokiego obciążenia punktowego wywieranego przez krowy. W przypadku podłoża lateksowego o grubości 60 mm osiąga się 40 mm amortyzację. Rolki z gumy od grubości 4 lub 8 mm po obu stronach podkładu lateksowego, bez szyn; są mocowane do betonu kołkami. Powierzchnia lateksowa o długości ok. 1,80 m. Specjalne podkłady lateksowe są również dostępne w długościach 1,00x1,70/1,60/1,50 m. Rolka z gumy o długości 50 m. Na końcach dla każdego rzędu stanowisk dolicza się dwa razy po 20 cm na zamocowanie. W ten sposób długość użytkowa rolki o długości 50 m jest o 0,4 m krótsza na każdym odcinku. Na zamówienie dostarczane są odcinki przycięte. Rolki mocowane są solidnymi kołkami do wbijania oraz podkładek. Ze względu na ew. wilgotne podłoże zaleca się zawinąć podkład lateksowy w dostarczoną polietylenową folię budowlaną. Kołki mocujące do wbijania wraz z podkładkami dla końców rolki oraz miejsc składania mat zamawia się oddzielnie. Arntjen-Euro-Soft-Bed Dane: Rolka z gumy o grubości 4 lub 8 mm; wykonana z niezwykle mocnej tkaniny Pow. użytkowa do 49,60 m, szer. 2,00 m Specjalne podłoże lateksowe Długość: ok.180cm, 1 warstwa górna 170cm Szerokość: 100cm Zestaw materiałów: Rolka z gumy ze specjalną podkładką lateksową, folia budowlana 4x50m z kołkami mocującymi na przód i tył. Kołki do wbijania z podkładkami dla końców rolki oraz miejsc składania mat zamawia się oddzielnie. Arntjen-Euro-Soft-Bed przy odbiorze całej 50 m rolki 4 mm pokrycia (bez przycinania) Wysokość całkowita ok. 30 mm s2098 " " 40 mm s2099 " " 55 mm 1 s2100 " " 65 mm 1 s2101 " " 75 mm 1 s2102 Arntjen-Euro-Soft-Bed 4 mm pokrycia trzeba podać długości poszczególnych rzędów legowisk Wysokość całkowita ok. 30 mm s2103 " " 40 mm s2104 " " 55 mm 1 s2105 " " 65 mm 1 s2106 " " 75 mm 1 s2107 Arntjen-Euro-Soft-Bed przy odbiorze całej 50 m rolki 8 mm pokrycia 2 (bez przycinania) Wysokość całkowita ok. 33 mm s2108 " " 43 mm s2109 " " 58 mm 1 s2110 " " 68 mm 1 s2111 " " 78 mm 1 s2112 Arntjen-Euro-Soft-Bed 8 mm pokrycia 2 trzeba podać długości poszczególnych rzędów legowisk Wysokość całkowita ok. 33 mm s2113 " " 43 mm s2114 " " 58 mm 1 s2115 " " 68 mm 1 s2116 " " 78 mm 1 s2117 Zestaw do mocowania (dla 22 szt.) kpl. s2118 dla końców lub w miejscach składania mat łącznie z kołkami do wbijania i podkładkami U Uwaga: Dla każdego miejsca, w którym ciągłość podkładu zostanie przerwana, należy przewidzieć 40 cm na początek i na koniec. Wiertło / do żelbetu SDS plus 1 szt. 8x160mm (1 szt./100 zamoc.) 10 szt. Wiertło HSS 8,4 x 117 mm 1 szt. (1 szt. na 100 zamoc.) 10 szt. 1 patrz wskazówki pod plikiem (u góry) 2 poza magazynem Rastede (wydłużony okres dostawy) 5. Roll-Mat Strona s s Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain

7 Tel.: +48 (61) Faks: +48 (61) Artykuł Opis Nr art. Wykładzina gumowa na wybieg i obszar stanowisk udojowych Zalety Roll Maty: Optymalne warunki podłoża (podobnie jak na łące) Mniej problemów z racicami Mniejsze koszty leczenia racic Lepsze samopoczucie zwierząt Zwiększona mleczność Dłuższa średnia życia krów Roll Mata CS18 RR Bezfugowa wykładzina gumowa Na wierzchu profil wypustkowy Na spodzie profil prostokątnych rowków Głębokość rowka 4 mm Łączna grubość 18 mm Ciężar ok. 20 kg/m² Roll Mata CS18 RR * Szerokość standardowa 60 cm Długość standardowa 33 m m² Roll Mata CS18 RR * Szerokość standardowa 60 cm Długości docinane m² s2076 * należy zaplanować dłuższe terminy dostaw Roll Mat CS18 GWI na wierzchu profil wypustkowy na spodzie profil prostokątnych rowków wkładka tkaninowa Głębokość rowka 2 mm Całkowita grubość 18 mm Roll Mat CS18 GWI Długość standardowa 33 m Szerokość 120 cm m² " 150 cm m² " 180 cm m² Roll Mat CS18 GWI Długości docinane Szerokość 120 cm m² s2119 " 150 cm m² s2120 " 180 cm m² s Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain Wykładzina typu Roll-Mat CS18 GWI jest przewidziana na wybiegi i obszar stanowisk udojowych, np. zagrody, w których krowy przebywają przed dojeniem. Wykładzinę można układać na wybiegach w formie torów lub jako zamkniętą powierzchnię. W przypadku zamkniętych powierzchni szwy są zalepiane przy użyciu zestawu kauczukowego. Przy układaniu wykładziny na wybiegach należy dostosować sposób ich użytkowania w połączeniu z urządzeniami do usuwania obornika, uwzględniając różnice występujące pomiędzy poszczególnymi producentami. Listwa z tworzywa sztucznego 15 mm, 3,00 m szt Mocowanie listwy z tworzywa sztucznego: Kołek z łbem płaskim 8x80 szt. stal nierdz. 1 szt (10 szt. na listwę) 100 szt. s2083 Wiertło / żelbet SDS plus 1 szt. 8 mm (1 szt. na 100 zamoc.) 10 szt. Wiertło HSS 8,4 x 117 mm 1 szt. (1 szt. na 100 zamoc.) 10 szt. Zestaw do montażu mat - w komplecie: 1 kołek z łbem płaskim ze stali nierdz. 8x80, 1 podkładka ze stali nierdz. 1 kpl. 100 kpl s s2084 s2021 s2045 Środki do uszczelniania i bezszwowego układania wykładziny Zestaw kauczukowy 290 ml na 3 m Zestaw kauczukowy 24 x 290 ml na 72 m s2070 Zestaw kauczukowy 600 ml na 7 m Zestaw kauczukowy 12 x 600 ml na 84 m s2071 Pistolet kompresyjny na 600 ml Preparat do czyszczenia gumy 1 L na ok m Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 5. Roll-Mat Strona Solar/Photovoltaik

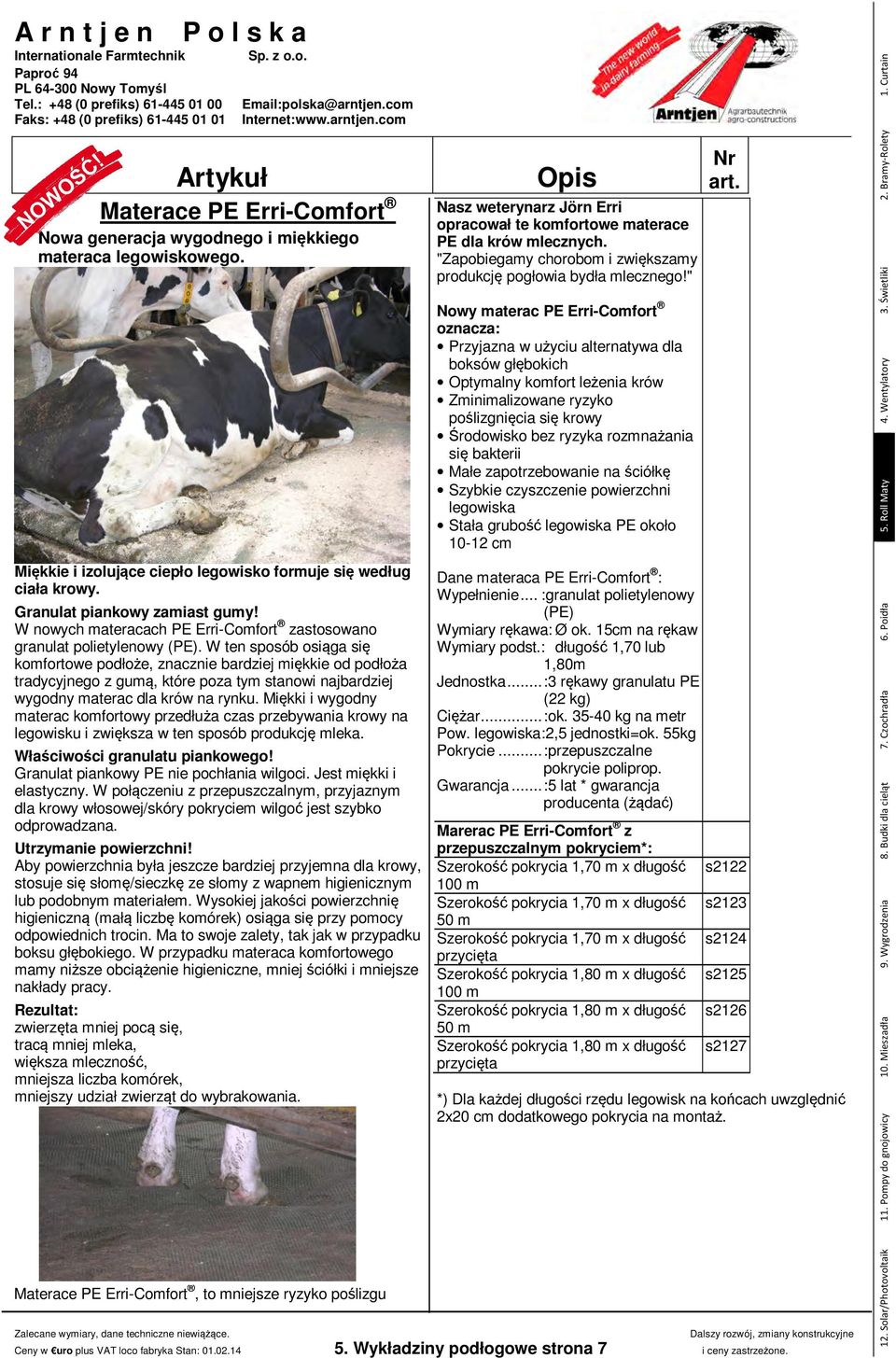

8 Tel.: +48 (0 prefiks) Faks: +48 (0 prefiks) Artykuł Materace PE Erri-Comfort Nowa generacja wygodnego i miękkiego materaca legowiskowego. Miękkie i izolujące ciepło legowisko formuje się według ciała krowy. Granulat piankowy zamiast gumy! W nowych materacach PE Erri-Comfort zastosowano granulat polietylenowy (PE). W ten sposób osiąga się komfortowe podłoże, znacznie bardziej miękkie od podłoża tradycyjnego z gumą, które poza tym stanowi najbardziej wygodny materac dla krów na rynku. Miękki i wygodny materac komfortowy przedłuża czas przebywania krowy na legowisku i zwiększa w ten sposób produkcję mleka. Właściwości granulatu piankowego! Granulat piankowy PE nie pochłania wilgoci. Jest miękki i elastyczny. W połączeniu z przepuszczalnym, przyjaznym dla krowy włosowej/skóry pokryciem wilgoć jest szybko odprowadzana. Utrzymanie powierzchni! Aby powierzchnia była jeszcze bardziej przyjemna dla krowy, stosuje się słomę/sieczkę ze słomy z wapnem higienicznym lub podobnym materiałem. Wysokiej jakości powierzchnię higieniczną (małą liczbę komórek) osiąga się przy pomocy odpowiednich trocin. Ma to swoje zalety, tak jak w przypadku boksu głębokiego. W przypadku materaca komfortowego mamy niższe obciążenie higieniczne, mniej ściółki i mniejsze nakłady pracy. Rezultat: zwierzęta mniej pocą się, tracą mniej mleka, większa mleczność, mniejsza liczba komórek, mniejszy udział zwierząt do wybrakowania. Opis Nasz weterynarz Jörn Erri opracował te komfortowe materace PE dla krów mlecznych. "Zapobiegamy chorobom i zwiększamy produkcję pogłowia bydła mlecznego!" Nowy materac PE Erri-Comfort oznacza: Przyjazna w użyciu alternatywa dla boksów głębokich Optymalny komfort leżenia krów Zminimalizowane ryzyko poślizgnięcia się krowy Środowisko bez ryzyka rozmnażania się bakterii Małe zapotrzebowanie na ściółkę Szybkie czyszczenie powierzchni legowiska Stała grubość legowiska PE około cm Dane materaca PE Erri-Comfort : Wypełnienie... :granulat polietylenowy (PE) Wymiary rękawa: Ø ok. 15cm na rękaw Wymiary podst.: długość 1,70 lub 1,80m Jednostka... :3 rękawy granulatu PE (22 kg) Ciężar... :ok kg na metr Pow. legowiska :2,5 jednostki=ok. 55kg Pokrycie... :przepuszczalne pokrycie poliprop. Gwarancja... :5 lat * gwarancja producenta (żądać) Marerac PE Erri-Comfort z przepuszczalnym pokryciem*: Szerokość pokrycia 1,70 m x długość 100 m Szerokość pokrycia 1,70 m x długość 50 m Szerokość pokrycia 1,70 m x długość przycięta Szerokość pokrycia 1,80 m x długość 100 m Szerokość pokrycia 1,80 m x długość 50 m Szerokość pokrycia 1,80 m x długość przycięta Nr art. s2122 s2123 s2124 s2125 s2126 s2127 *) Dla każdej długości rzędu legowisk na końcach uwzględnić 2x20 cm dodatkowego pokrycia na montaż. 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain Materace PE Erri-Comfort, to mniejsze ryzyko poślizgu Dalszy rozwój, zmiany konstrukcyjne Ceny w uro plus VAT loco fabryka Stan: Wykładziny podłogowe strona 7 i ceny zastrzeżone. 12. Solar/Photovoltaik

9 Tel.: +48 (61) Faks: +48 (61) US-Wentylatory osiowe Wentylatory mieszające Przegrody legowiskowe dla krów Drabiny paszowe diagonalne dla cieląt, młodzieży i krów Roll-Maty na legowiska Poidło z dużym otworem Urządzenie podgrzewające odpływowym z obiegiem dla systemów poideł Duży wybór mieszadeł do gnojowicy

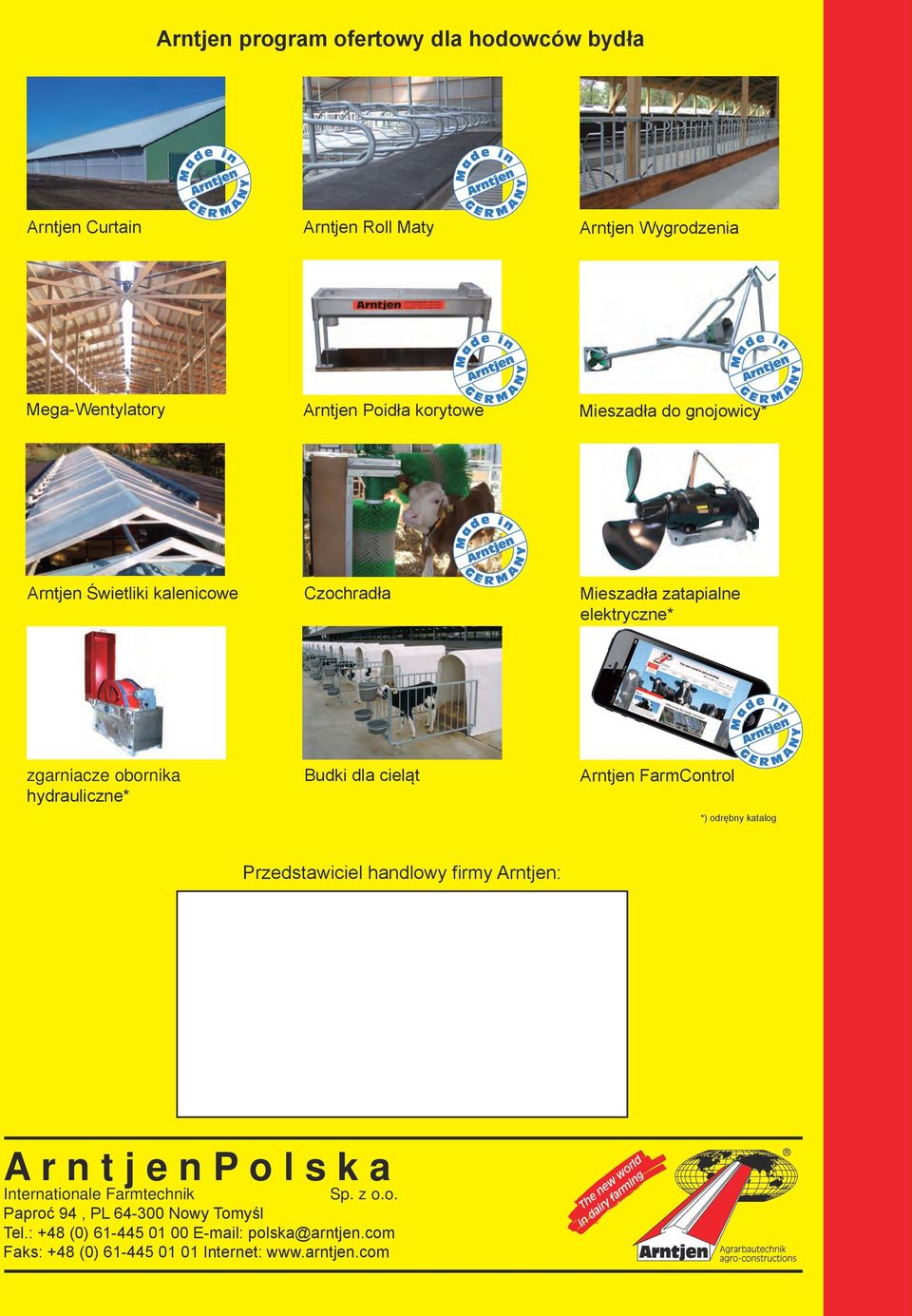

10 Arntjen program ofertowy dla hodowców bydła Arntjen Curtain Arntjen Roll Maty Arntjen Wygrodzenia Mega-Wentylatory Arntjen Poidła korytowe Mieszadła do gnojowicy* Arntjen Świetliki kalenicowe Czochradła Mieszadła zatapialne elektryczne* zgarniacze obornika hydrauliczne* Budki dla cieląt Arntjen FarmControl *) odrębny katalog Przedstawiciel handlowy firmy Arntjen: A r n t j e n, Tel.: +48 (0) polska@arntjen.com Faks: +48 (0) Internet:
