1 PL Zachęcamy do zapoznania się z naszymi artykułami: Doskonała oferta w dobrej cenie! Na stronie internetowej: Arntjen Polska Program ofertowy hodowla bydła Katalog online Arntjen Świetliki kalenicowe Katalog Nr. 12 NOWOŚĆ NOWOŚĆ NOWOŚĆ Arntjen Curtain Budki dla cieląt Arntjen Bramy-Rolety Arntjen Wygrodzenia Arntjen Świetliki kalenicowe Mieszadła do gnojowicy* Wentylatory Pompy do gnojowicy, Arntjen Roll Maty zgarniacze hydrauliczne* Arntjen Poidła korytowe Instalacje solarne / fotowoltaiczne* Arntjen Czochradła Arntjen Solar GmbH A r n t j e n, Tel.: +48 (0) Faks: +48 (0) polska@arntjen.com Internet: *) odrębny katalog de Boer Farm, Ontario, Canada

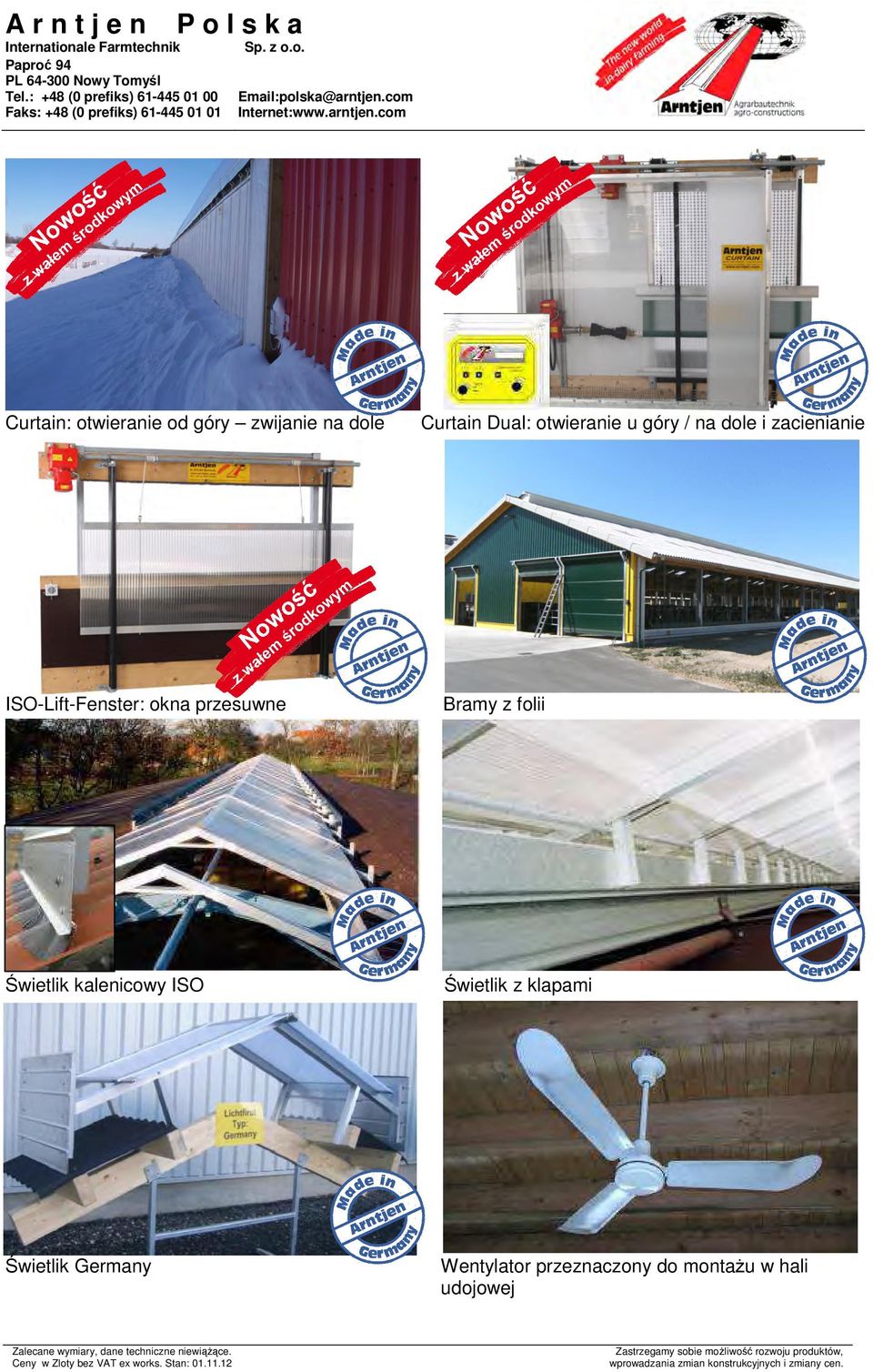

2 Curtain: otwieranie od góry zwijanie na dole Curtain Dual: otwieranie u góry / na dole i zacienianie ISO-Lift-Fenster: okna przesuwne Bramy z folii Świetlik kalenicowy ISO Świetlik z klapami Świetlik Germany Wentylator przeznaczony do montażu w hali udojowej

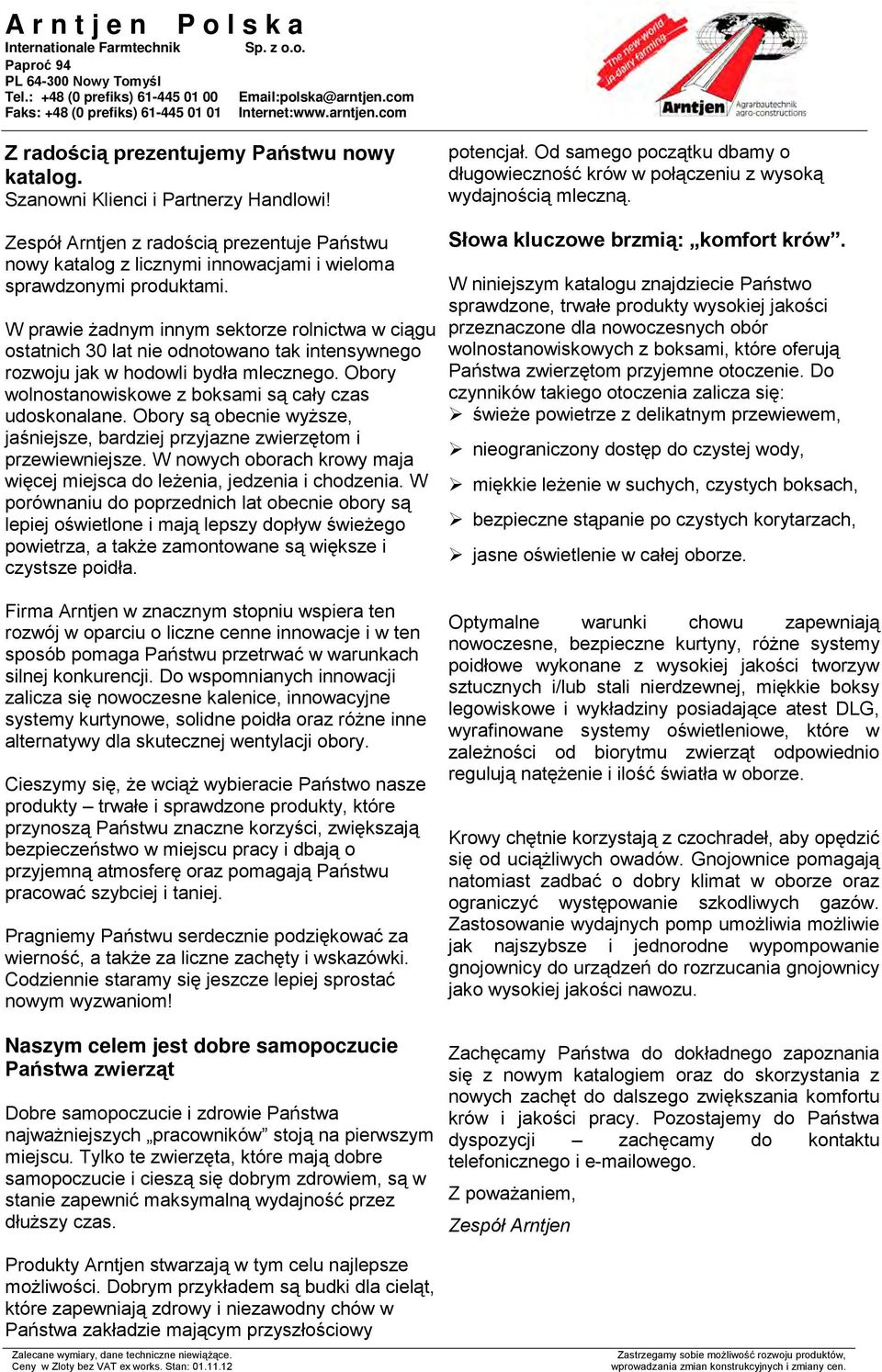

3 Z radością prezentujemy Państwu nowy katalog. Szanowni Klienci i Partnerzy Handlowi! Zespół Arntjen z radością prezentuje Państwu nowy katalog z licznymi innowacjami i wieloma sprawdzonymi produktami. W prawie żadnym innym sektorze rolnictwa w ciągu ostatnich 30 lat nie odnotowano tak intensywnego rozwoju jak w hodowli bydła mlecznego. Obory wolnostanowiskowe z boksami są cały czas udoskonalane. Obory są obecnie wyższe, jaśniejsze, bardziej przyjazne zwierzętom i przewiewniejsze. W nowych oborach krowy maja więcej miejsca do leżenia, jedzenia i chodzenia. W porównaniu do poprzednich lat obecnie obory są lepiej oświetlone i mają lepszy dopływ świeżego powietrza, a także zamontowane są większe i czystsze poidła. Firma Arntjen w znacznym stopniu wspiera ten rozwój w oparciu o liczne cenne innowacje i w ten sposób pomaga Państwu przetrwać w warunkach silnej konkurencji. Do wspomnianych innowacji zalicza się nowoczesne kalenice, innowacyjne systemy kurtynowe, solidne poidła oraz różne inne alternatywy dla skutecznej wentylacji obory. Cieszymy się, że wciąż wybieracie Państwo nasze produkty trwałe i sprawdzone produkty, które przynoszą Państwu znaczne korzyści, zwiększają bezpieczeństwo w miejscu pracy i dbają o przyjemną atmosferę oraz pomagają Państwu pracować szybciej i taniej. Pragniemy Państwu serdecznie podziękować za wierność, a także za liczne zachęty i wskazówki. Codziennie staramy się jeszcze lepiej sprostać nowym wyzwaniom! Naszym celem jest dobre samopoczucie Państwa zwierząt Dobre samopoczucie i zdrowie Państwa najważniejszych pracowników stoją na pierwszym miejscu. Tylko te zwierzęta, które mają dobre samopoczucie i cieszą się dobrym zdrowiem, są w stanie zapewnić maksymalną wydajność przez dłuższy czas. Produkty Arntjen stwarzają w tym celu najlepsze możliwości. Dobrym przykładem są budki dla cieląt, które zapewniają zdrowy i niezawodny chów w Państwa zakładzie mającym przyszłościowy potencjał. Od samego początku dbamy o długowieczność krów w połączeniu z wysoką wydajnością mleczną. Słowa kluczowe brzmią: komfort krów. W niniejszym katalogu znajdziecie Państwo sprawdzone, trwałe produkty wysokiej jakości przeznaczone dla nowoczesnych obór wolnostanowiskowych z boksami, które oferują Państwa zwierzętom przyjemne otoczenie. Do czynników takiego otoczenia zalicza się: świeże powietrze z delikatnym przewiewem, nieograniczony dostęp do czystej wody, miękkie leżenie w suchych, czystych boksach, bezpieczne stąpanie po czystych korytarzach, jasne oświetlenie w całej oborze. Optymalne warunki chowu zapewniają nowoczesne, bezpieczne kurtyny, różne systemy poidłowe wykonane z wysokiej jakości tworzyw sztucznych i/lub stali nierdzewnej, miękkie boksy legowiskowe i wykładziny posiadające atest DLG, wyrafinowane systemy oświetleniowe, które w zależności od biorytmu zwierząt odpowiednio regulują natężenie i ilość światła w oborze. Krowy chętnie korzystają z czochradeł, aby opędzić się od uciążliwych owadów. Gnojownice pomagają natomiast zadbać o dobry klimat w oborze oraz ograniczyć występowanie szkodliwych gazów. Zastosowanie wydajnych pomp umożliwia możliwie jak najszybsze i jednorodne wypompowanie gnojownicy do urządzeń do rozrzucania gnojownicy jako wysokiej jakości nawozu. Zachęcamy Państwa do dokładnego zapoznania się z nowym katalogiem oraz do skorzystania z nowych zachęt do dalszego zwiększania komfortu krów i jakości pracy. Pozostajemy do Państwa dyspozycji zachęcamy do kontaktu telefonicznego i owego. Z poważaniem, Zespół Arntjen

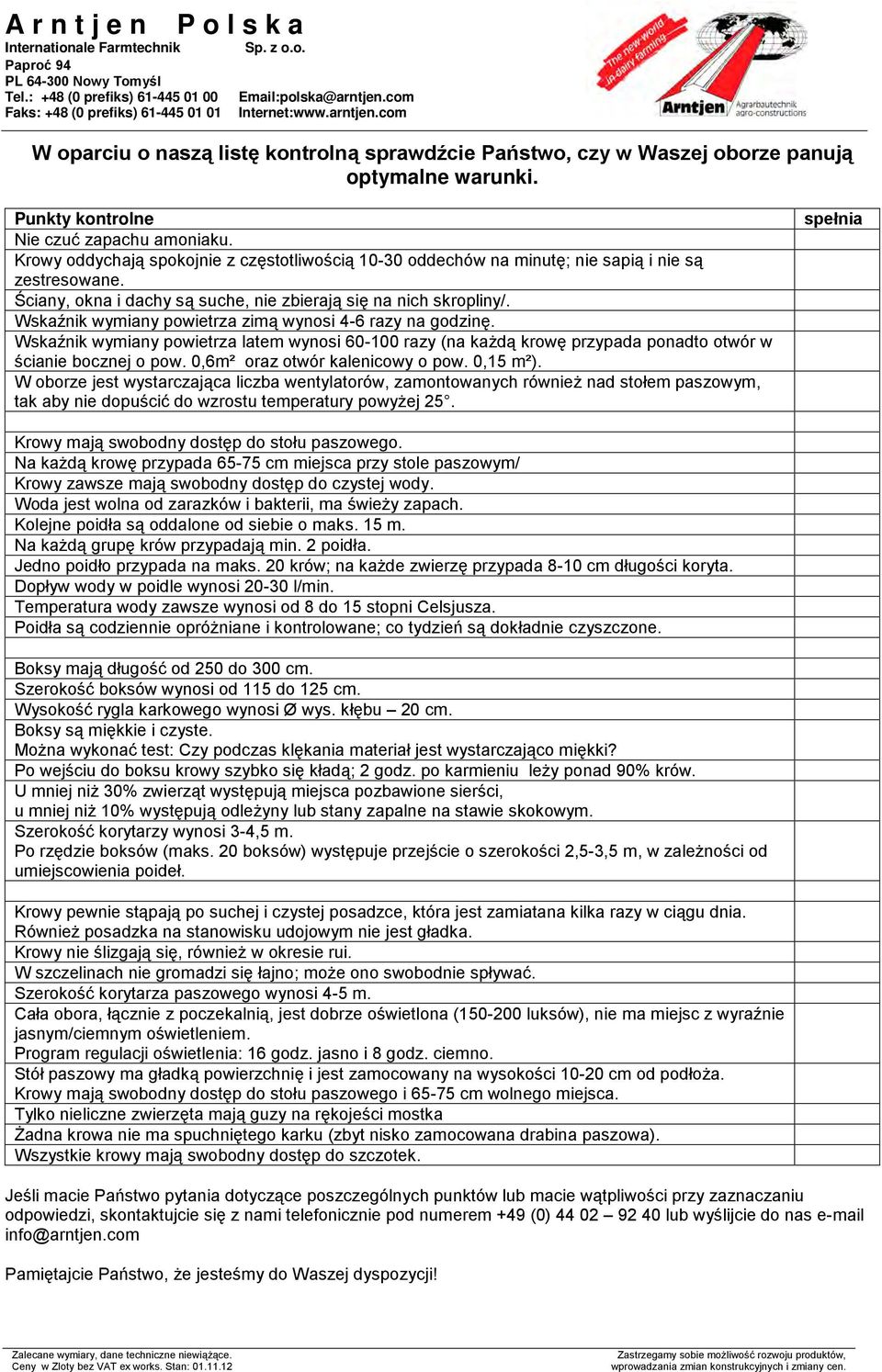

4 W oparciu o naszą listę kontrolną sprawdźcie Państwo, czy w Waszej oborze panują optymalne warunki. Punkty kontrolne Nie czuć zapachu amoniaku. Krowy oddychają spokojnie z częstotliwością oddechów na minutę; nie sapią i nie są zestresowane. Ściany, okna i dachy są suche, nie zbierają się na nich skropliny/. Wskaźnik wymiany powietrza zimą wynosi 4-6 razy na godzinę. Wskaźnik wymiany powietrza latem wynosi razy (na każdą krowę przypada ponadto otwór w ścianie bocznej o pow. 0,6m² oraz otwór kalenicowy o pow. 0,15 m²). W oborze jest wystarczająca liczba wentylatorów, zamontowanych również nad stołem paszowym, tak aby nie dopuścić do wzrostu temperatury powyżej 25. spełnia Krowy mają swobodny dostęp do stołu paszowego. Na każdą krowę przypada cm miejsca przy stole paszowym/ Krowy zawsze mają swobodny dostęp do czystej wody. Woda jest wolna od zarazków i bakterii, ma świeży zapach. Kolejne poidła są oddalone od siebie o maks. 15 m. Na każdą grupę krów przypadają min. 2 poidła. Jedno poidło przypada na maks. 20 krów; na każde zwierzę przypada 8-10 cm długości koryta. Dopływ wody w poidle wynosi l/min. Temperatura wody zawsze wynosi od 8 do 15 stopni Celsjusza. Poidła są codziennie opróżniane i kontrolowane; co tydzień są dokładnie czyszczone. Boksy mają długość od 250 do 300 cm. Szerokość boksów wynosi od 115 do 125 cm. Wysokość rygla karkowego wynosi Ø wys. kłębu 20 cm. Boksy są miękkie i czyste. Można wykonać test: Czy podczas klękania materiał jest wystarczająco miękki? Po wejściu do boksu krowy szybko się kładą; 2 godz. po karmieniu leży ponad 90% krów. U mniej niż 30% zwierząt występują miejsca pozbawione sierści, u mniej niż 10% występują odleżyny lub stany zapalne na stawie skokowym. Szerokość korytarzy wynosi 3-4,5 m. Po rzędzie boksów (maks. 20 boksów) występuje przejście o szerokości 2,5-3,5 m, w zależności od umiejscowienia poideł. Krowy pewnie stąpają po suchej i czystej posadzce, która jest zamiatana kilka razy w ciągu dnia. Również posadzka na stanowisku udojowym nie jest gładka. Krowy nie ślizgają się, również w okresie rui. W szczelinach nie gromadzi się łajno; może ono swobodnie spływać. Szerokość korytarza paszowego wynosi 4-5 m. Cała obora, łącznie z poczekalnią, jest dobrze oświetlona ( luksów), nie ma miejsc z wyraźnie jasnym/ciemnym oświetleniem. Program regulacji oświetlenia: 16 godz. jasno i 8 godz. ciemno. Stół paszowy ma gładką powierzchnię i jest zamocowany na wysokości cm od podłoża. Krowy mają swobodny dostęp do stołu paszowego i cm wolnego miejsca. Tylko nieliczne zwierzęta mają guzy na rękojeści mostka Żadna krowa nie ma spuchniętego karku (zbyt nisko zamocowana drabina paszowa). Wszystkie krowy mają swobodny dostęp do szczotek. Jeśli macie Państwo pytania dotyczące poszczególnych punktów lub macie wątpliwości przy zaznaczaniu odpowiedzi, skontaktujcie się z nami telefonicznie pod numerem +49 (0) lub wyślijcie do nas info@arntjen.com Pamiętajcie Państwo, że jesteśmy do Waszej dyspozycji!

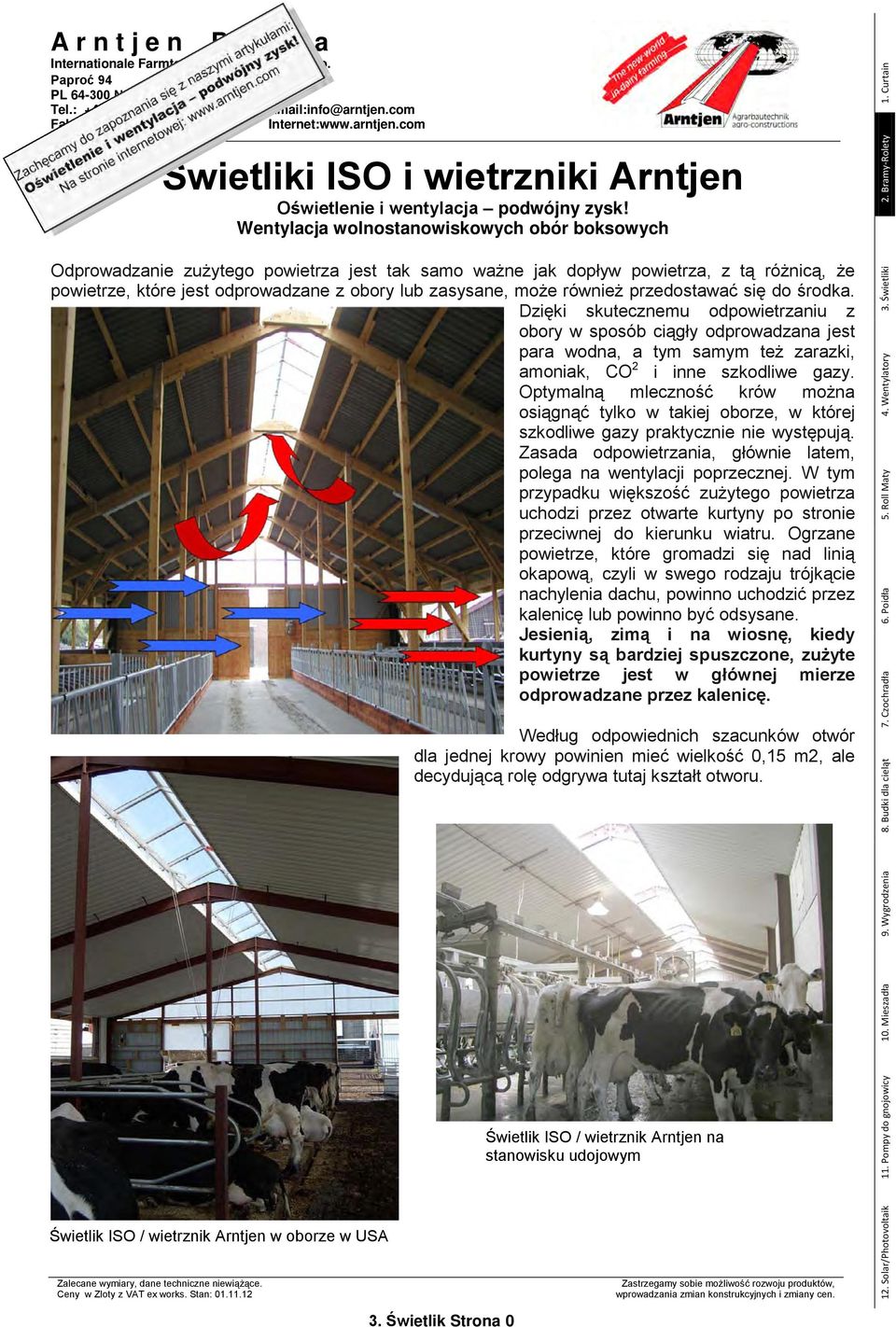

5 Tel.: +48 (0 prefiks) Faks: +48 (0 prefiks) Curtain Świetliki ISO i wietrzniki Arntjen Oświetlenie i wentylacja podwójny zysk! Wentylacja wolnostanowiskowych obór boksowych Odprowadzanie zużytego powietrza jest tak samo ważne jak dopływ powietrza, z tą różnicą, że powietrze, które jest odprowadzane z obory lub zasysane, może również przedostawać się do środka. Dzięki skutecznemu odpowietrzaniu z obory w sposób ciągły odprowadzana jest para wodna, a tym samym też zarazki, amoniak, CO 2 i inne szkodliwe gazy. Optymalną mleczność krów można osiągnąć tylko w takiej oborze, w której szkodliwe gazy praktycznie nie występują. Zasada odpowietrzania, głównie latem, polega na wentylacji poprzecznej. W tym przypadku większość zużytego powietrza uchodzi przez otwarte kurtyny po stronie przeciwnej do kierunku wiatru. Ogrzane powietrze, które gromadzi się nad linią okapową, czyli w swego rodzaju trójkącie nachylenia dachu, powinno uchodzić przez kalenicę lub powinno być odsysane. Jesienią, zimą i na wiosnę, kiedy kurtyny są bardziej spuszczone, zużyte powietrze jest w głównej mierze odprowadzane przez kalenicę. Według odpowiednich szacunków otwór dla jednej krowy powinien mieć wielkość 0,15 m2, ale decydującą rolę odgrywa tutaj kształt otworu. 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 10. Mieszadła 9. Wygrodzenia Świetlik ISO / wietrznik Arntjen na stanowisku udojowym 11. Pompy do gnojowicy Świetlik ISO / wietrznik Arntjen w oborze w USA Ceny w Zloty z VAT ex works. Stan: Solar/Photovoltaik 3. Świetlik Strona 0

6 1. Curtain 2. Bramy-Rolety 3. Świetliki 4. Wentylatory 5. Roll Maty 6. Poidła 7. Czochradła 8. Budki dla cieląt 9. Wygrodzenia 10. Mieszadła 11. Pompy do gnojowicy 12. Solar/Photovoltaik A r n t j e n Świetlik Arntjen ISO M4 typu Germany/Simplex Artykuł Opis Nr art. Doskonałe odprowadzanie powietrza Zabezpieczenie obory przed deszczem Doskonałe oświetlenie budynku Wyższy komfort dla zwierząt Znaczne obniżenie kosztów oświetlenia Szpara wylotowa do 54 cm (typ LA60) Wysoka wiatrownica Wlot światła cm Rozproszenie światła dzięki płycie świetlikowej Opal Statyka Wysokiej jakości profile aluminiowe Złącza śrubowe ze stali nierdzewnej Otwarta kalenica Świetlik ISO (DGBM) Ile kosztuje otwarta kalenica? Ile kosztuje świetlik /świetlik kalenicowy? Przykład: Otwarty świetlik 120,- do 150,- /mb Świetlik ISO od ok. 120,- /mb Jak widać, świetlik ISO / świetlik kalenicowy nie jest droższy! Inne zalety: Dobra wentylacja większy dostęp światła dziennego - sucha obora - pozwala to oszczędzić ok. 2600,- rocznie, ponieważ z obory nie trzeba usuwać zamoczonej deszczem paszy. (Pasza TMR kosztuje ok. 0,10 /kg; przy 100 krowach, na jedno zwierze po 2 kg = 20,- x 130 dni deszczowych w Niemczech 2600 ) Na obszarach, gdzie występują obfite opady śniegu, ze świetlików należy regularnie usuwać zalegający śnieg, ponieważ w innym wypadku obciążenie śniegiem, śniegiem i wodą lub śniegiem i lodem, którego nie jesteśmy w stanie oszacować, wywiera nacisk na przegrody wietrzne i może spowodować uszkodzenia. W celu zapewnienia na tych obszarach zwiększonej stabilności należy zastosować materiał wzmacniający wchodzący w skład wyposażenia świetlika ISO. W razie większego obciążenia śniegiem możemy przygotować odrębną ofertę! Świetlik ISO M4 (DBGM) typu Germany/Simplex stabilna aluminiowa konstrukcja dolna z rozstawem kabłąków 105,7 cm podwójny, jednoczęściowy profil w kształcie litery H w tym aluminiowa wiatrownica, w formie Z w tym 10 mm płyta ISO Opal (biała/przezroczysta) chroniąca przed promieniowaniem UV bez szczotki Najmniejsza jednostka konstrukcyjna wynosi 1,057 metra! Rozstaw płatwi Typ 100 cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s0419 Wyposażenie: Szczotka 80 mm za mb świetlika Dopasowuje się do pokrycia dachu i zabezpiecza przed wiatrem i śniegiem. W komplecie: szyna aluminiowa i wkręty Klapy wentylacyjne: Patrz strona katalogu nr 3, karta 8 Ważne informacje dla niniejszego świetlika: - Ceny obowiązują dla nachylenia dachów Pokrycie dachu W5" bezpośrednio na płatwiach - W przypadku innych nachyleń dachów, wyższych nadbudówek dachowych, innych konstrukcji nośnych dachu, wyższych lub innych pokryć dachowych (dachów krytych esówką, izolowanymi płytami warstwowymi) itd.: patrz świetlik ISO M4 typu Germany/Vari-Tec prosimy o zamówienie odrębnej oferty. Długość świetlika: Długość świetlika, jaką podaje się w zamówieniu, jest wynikiem sumy długości otworów oraz zakładek na końcach; przy czym długość ta zostaje zaokrąglona do długości, która jest podzielna przez segmenty budowlane. 1. Długość powierzchni otwartej 2. Długość świetlika 3. Segmenty 3. Świetlik Strona s

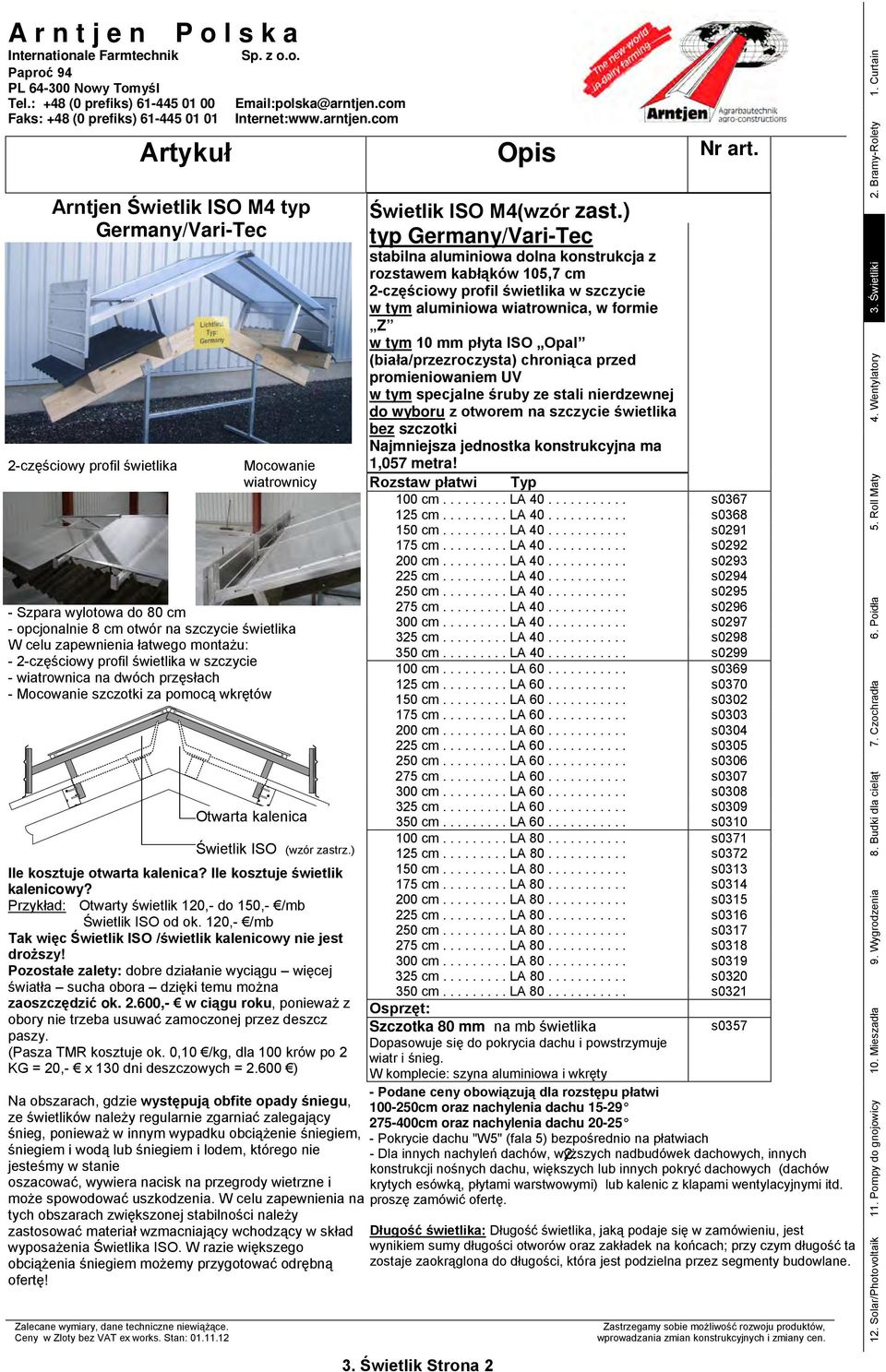

7 Artykuł Opis Nr art. Arntjen Świetlik ISO M4 typ Germany/Vari-Tec 2-częściowy profil świetlika Mocowanie wiatrownicy - Szpara wylotowa do 80 cm - opcjonalnie 8 cm otwór na szczycie świetlika W celu zapewnienia łatwego montażu: - 2-częściowy profil świetlika w szczycie - wiatrownica na dwóch przęsłach - Mocowanie szczotki za pomocą wkrętów Otwarta kalenica Świetlik ISO (wzór zastrz.) Ile kosztuje otwarta kalenica? Ile kosztuje świetlik kalenicowy? Przykład: Otwarty świetlik 120,- do 150,- /mb Świetlik ISO od ok. 120,- /mb Tak więc Świetlik ISO /świetlik kalenicowy nie jest droższy! Pozostałe zalety: dobre działanie wyciągu więcej światła sucha obora dzięki temu można zaoszczędzić ok ,- w ciągu roku, ponieważ z obory nie trzeba usuwać zamoczonej przez deszcz paszy. (Pasza TMR kosztuje ok. 0,10 /kg, dla 100 krów po 2 KG = 20,- x 130 dni deszczowych = ) Na obszarach, gdzie występują obfite opady śniegu, ze świetlików należy regularnie zgarniać zalegający śnieg, ponieważ w innym wypadku obciążenie śniegiem, śniegiem i wodą lub śniegiem i lodem, którego nie jesteśmy w stanie oszacować, wywiera nacisk na przegrody wietrzne i może spowodować uszkodzenia. W celu zapewnienia na tych obszarach zwiększonej stabilności należy zastosować materiał wzmacniający wchodzący w skład wyposażenia Świetlika ISO. W razie większego obciążenia śniegiem możemy przygotować odrębną ofertę! Świetlik ISO M4(wzór zast.) typ Germany/Vari-Tec stabilna aluminiowa dolna konstrukcja z rozstawem kabłąków 105,7 cm 2-częściowy profil świetlika w szczycie w tym aluminiowa wiatrownica, w formie Z w tym 10 mm płyta ISO Opal (biała/przezroczysta) chroniąca przed promieniowaniem UV w tym specjalne śruby ze stali nierdzewnej do wyboru z otworem na szczycie świetlika bez szczotki Najmniejsza jednostka konstrukcyjna ma 1,057 metra! Rozstaw płatwi Typ 100 cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s0321 Osprzęt: Szczotka 80 mm na mb świetlika Dopasowuje się do pokrycia dachu i powstrzymuje wiatr i śnieg. W komplecie: szyna aluminiowa i wkręty - Podane ceny obowiązują dla rozstępu płatwi cm oraz nachylenia dachu cm oraz nachylenia dachu Pokrycie dachu "W5" (fala 5) bezpośrednio na płatwiach 3. Świetlik Strona 2 s Dla innych nachyleń dachów, wyższych 2. nadbudówek dachowych, innych konstrukcji nośnych dachu, większych lub innych pokryć dachowych (dachów krytych esówką, płytami warstwowymi) lub kalenic z klapami wentylacyjnymi itd. proszę zamówić ofertę. Długość świetlika: Długość świetlika, jaką podaje się w zamówieniu, jest wynikiem sumy długości otworów oraz zakładek na końcach; przy czym długość ta zostaje zaokrąglona do długości, która jest podzielna przez segmenty budowlane. 1. Curtain 2. Bramy-Rolety 3. Świetliki 4. Wentylatory 5. Roll Maty 6. Poidła 7. Czochradła 8. Budki dla cieląt 9. Wygrodzenia 10. Mieszadła 11. Pompy do gnojowicy 12. Solar/Photovoltaik

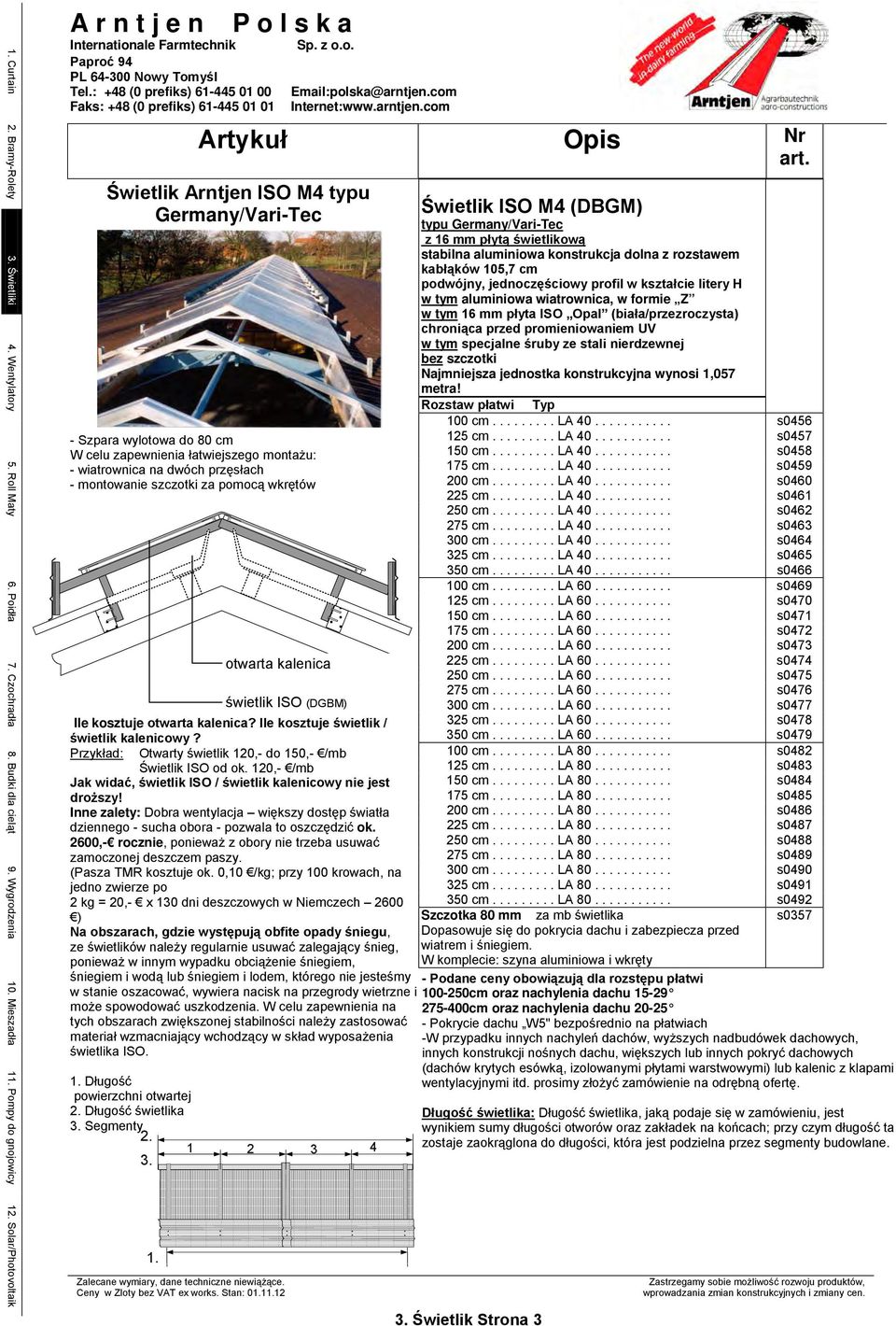

8 1. Curtain 2. Bramy-Rolety 3. Świetliki 4. Wentylatory 5. Roll Maty 6. Poidła 7. Czochradła 8. Budki dla cieląt 9. Wygrodzenia 10. Mieszadła 11. Pompy do gnojowicy 12. Solar/Photovoltaik A r n t j e n Artykuł Opis Nr art. Świetlik Arntjen ISO M4 typu Germany/Vari-Tec - Szpara wylotowa do 80 cm W celu zapewnienia łatwiejszego montażu: - wiatrownica na dwóch przęsłach - montowanie szczotki za pomocą wkrętów świetlik ISO (DGBM) Ile kosztuje otwarta kalenica? Ile kosztuje świetlik / świetlik kalenicowy? Przykład: Otwarty świetlik 120,- do 150,- /mb Świetlik ISO od ok. 120,- /mb Jak widać, świetlik ISO / świetlik kalenicowy nie jest droższy! Inne zalety: Dobra wentylacja większy dostęp światła dziennego - sucha obora - pozwala to oszczędzić ok. 2600,- rocznie, ponieważ z obory nie trzeba usuwać zamoczonej deszczem paszy. (Pasza TMR kosztuje ok. 0,10 /kg; przy 100 krowach, na jedno zwierze po 2 kg = 20,- x 130 dni deszczowych w Niemczech 2600 ) Na obszarach, gdzie występują obfite opady śniegu, ze świetlików należy regularnie usuwać zalegający śnieg, ponieważ w innym wypadku obciążenie śniegiem, śniegiem i wodą lub śniegiem i lodem, którego nie jesteśmy w stanie oszacować, wywiera nacisk na przegrody wietrzne i może spowodować uszkodzenia. W celu zapewnienia na tych obszarach zwiększonej stabilności należy zastosować materiał wzmacniający wchodzący w skład wyposażenia świetlika ISO. 1. Długość powierzchni otwartej 2. Długość świetlika 3. Segmenty otwarta kalenica Świetlik ISO M4 (DBGM) typu Germany/Vari-Tec z 16 mm płytą świetlikową stabilna aluminiowa konstrukcja dolna z rozstawem kabłąków 105,7 cm podwójny, jednoczęściowy profil w kształcie litery H w tym aluminiowa wiatrownica, w formie Z w tym 16 mm płyta ISO Opal (biała/przezroczysta) chroniąca przed promieniowaniem UV w tym specjalne śruby ze stali nierdzewnej bez szczotki Najmniejsza jednostka konstrukcyjna wynosi 1,057 metra! Rozstaw płatwi Typ 100 cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s cm LA s0492 Szczotka 80 mm za mb świetlika Dopasowuje się do pokrycia dachu i zabezpiecza przed wiatrem i śniegiem. W komplecie: szyna aluminiowa i wkręty - Podane ceny obowiązują dla rozstępu płatwi cm oraz nachylenia dachu cm oraz nachylenia dachu Pokrycie dachu W5" bezpośrednio na płatwiach -W przypadku innych nachyleń dachów, wyższych nadbudówek dachowych, innych konstrukcji nośnych dachu, większych lub innych pokryć dachowych (dachów krytych esówką, izolowanymi płytami warstwowymi) lub kalenic z klapami wentylacyjnymi itd. prosimy złożyć zamówienie na odrębną ofertę. Długość świetlika: Długość świetlika, jaką podaje się w zamówieniu, jest wynikiem sumy długości otworów oraz zakładek na końcach; przy czym długość ta zostaje zaokrąglona do długości, która jest podzielna przez segmenty budowlane. 3. Świetlik Strona 3 s0357

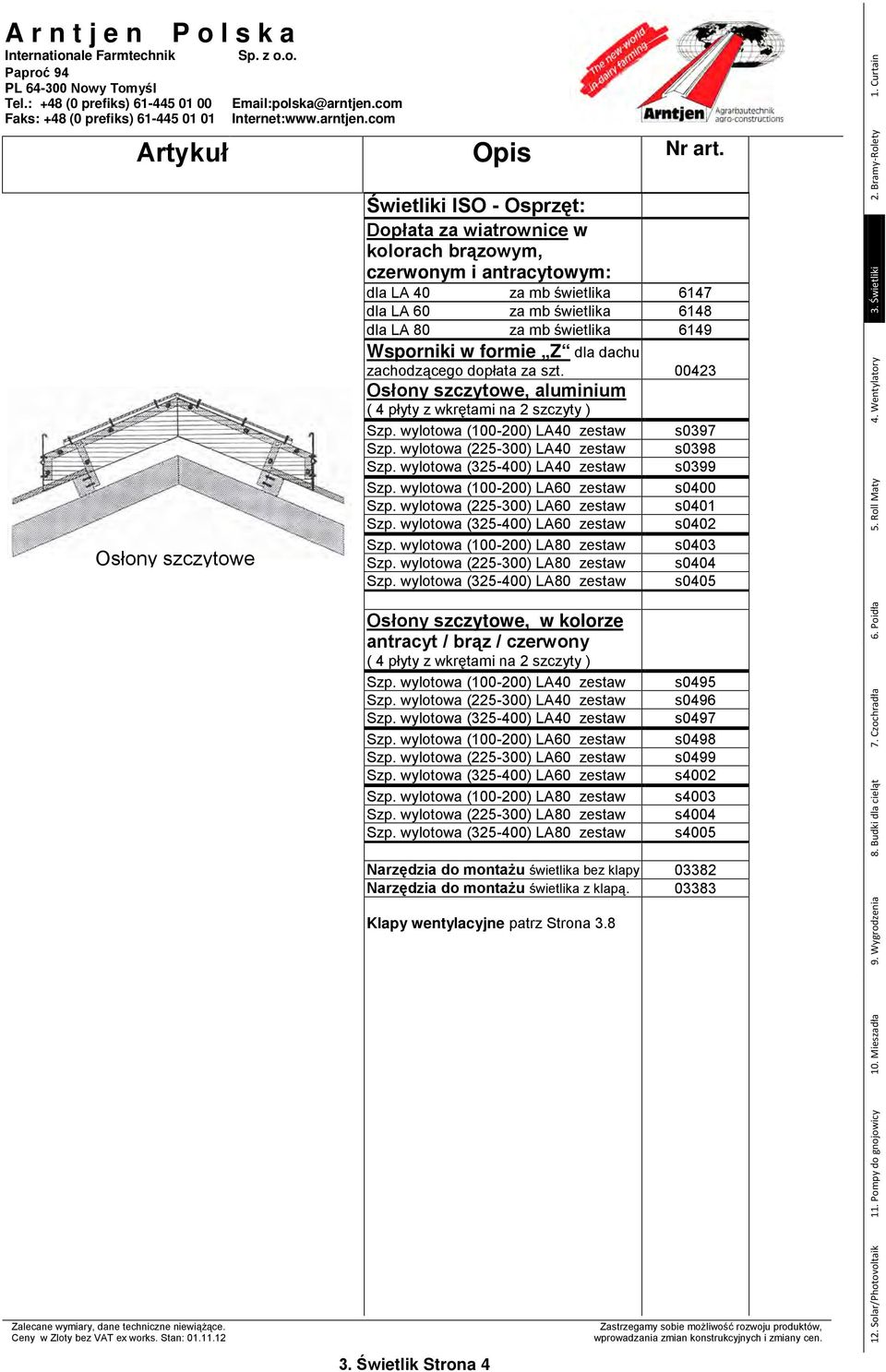

9 Artykuł Opis Nr art. Osłony szczytowe Świetliki ISO - Osprzęt: Dopłata za wiatrownice w kolorach brązowym, czerwonym i antracytowym: dla LA 40 za mb świetlika 6147 dla LA 60 za mb świetlika 6148 dla LA 80 za mb świetlika 6149 Wsporniki w formie Z dla dachu zachodzącego dopłata za szt Osłony szczytowe, aluminium ( 4 płyty z wkrętami na 2 szczyty ) Szp. wylotowa ( ) LA40 zestaw Szp. wylotowa ( ) LA40 zestaw Szp. wylotowa ( ) LA40 zestaw Szp. wylotowa ( ) LA60 zestaw Szp. wylotowa ( ) LA60 zestaw Szp. wylotowa ( ) LA60 zestaw Szp. wylotowa ( ) LA80 zestaw Szp. wylotowa ( ) LA80 zestaw Szp. wylotowa ( ) LA80 zestaw s0397 s0398 s0399 s0400 s0401 s0402 s0403 s0404 s Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain Osłony szczytowe, w kolorze antracyt / brąz / czerwony ( 4 płyty z wkrętami na 2 szczyty ) Szp. wylotowa ( ) LA40 zestaw Szp. wylotowa ( ) LA40 zestaw Szp. wylotowa ( ) LA40 zestaw Szp. wylotowa ( ) LA60 zestaw Szp. wylotowa ( ) LA60 zestaw Szp. wylotowa ( ) LA60 zestaw Szp. wylotowa ( ) LA80 zestaw Szp. wylotowa ( ) LA80 zestaw Szp. wylotowa ( ) LA80 zestaw s0495 s0496 s0497 s0498 s0499 s4002 s4003 s4004 s4005 Narzędzia do montażu świetlika bez klapy Narzędzia do montażu świetlika z klapą Klapy wentylacyjne patrz Strona Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 11. Pompy do gnojowicy 10. Mieszadła 3. Świetlik Strona Solar/Photovoltaik

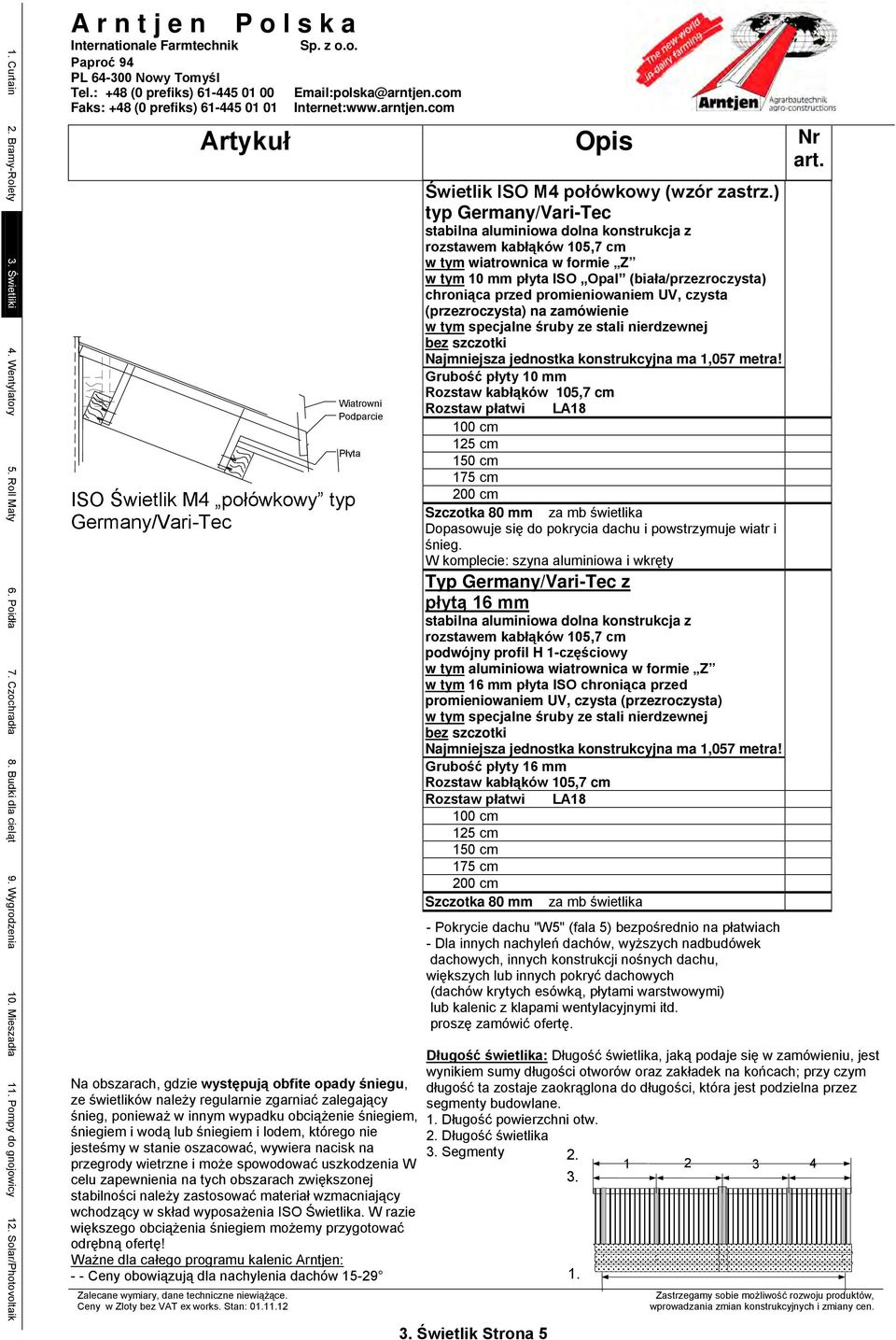

10 1. Curtain 2. Bramy-Rolety 3. Świetliki 4. Wentylatory 5. Roll Maty 6. Poidła 7. Czochradła 8. Budki dla cieląt 9. Wygrodzenia 10. Mieszadła 11. Pompy do gnojowicy 12. Solar/Photovoltaik A r n t j e n Artykuł Opis Nr art. ISO Świetlik M4 połówkowy typ Germany/Vari-Tec Wiatrowni Podparcie Płyta Na obszarach, gdzie występują obfite opady śniegu, ze świetlików należy regularnie zgarniać zalegający śnieg, ponieważ w innym wypadku obciążenie śniegiem, śniegiem i wodą lub śniegiem i lodem, którego nie jesteśmy w stanie oszacować, wywiera nacisk na przegrody wietrzne i może spowodować uszkodzenia W celu zapewnienia na tych obszarach zwiększonej stabilności należy zastosować materiał wzmacniający wchodzący w skład wyposażenia ISO Świetlika. W razie większego obciążenia śniegiem możemy przygotować odrębną ofertę! Ważne dla całego programu kalenic Arntjen: - - Ceny obowiązują dla nachylenia dachów Świetlik ISO M4 połówkowy (wzór zastrz.) typ Germany/Vari-Tec stabilna aluminiowa dolna konstrukcja z rozstawem kabłąków 105,7 cm w tym wiatrownica w formie Z w tym 10 mm płyta ISO Opal (biała/przezroczysta) chroniąca przed promieniowaniem UV, czysta (przezroczysta) na zamówienie w tym specjalne śruby ze stali nierdzewnej bez szczotki Najmniejsza jednostka konstrukcyjna ma 1,057 metra! Grubość płyty 10 mm Rozstaw kabłąków 105,7 cm Rozstaw płatwi LA cm 125 cm 150 cm 175 cm 200 cm Szczotka 80 mm - Pokrycie dachu "W5" (fala 5) bezpośrednio na płatwiach - Dla innych nachyleń dachów, wyższych nadbudówek dachowych, innych konstrukcji nośnych dachu, większych lub innych pokryć dachowych (dachów krytych esówką, płytami warstwowymi) lub kalenic z klapami wentylacyjnymi itd. proszę zamówić ofertę. Długość świetlika: Długość świetlika, jaką podaje się w zamówieniu, jest wynikiem sumy długości otworów oraz zakładek na końcach; przy czym długość ta zostaje zaokrąglona do długości, która jest podzielna przez segmenty budowlane. 1. Długość powierzchni otw. 2. Długość świetlika 3. Segmenty 3. Świetlik Strona 5 za mb świetlika Dopasowuje się do pokrycia dachu i powstrzymuje wiatr i śnieg. W komplecie: szyna aluminiowa i wkręty Typ Germany/Vari-Tec z płytą 16 mm stabilna aluminiowa dolna konstrukcja z rozstawem kabłąków 105,7 cm podwójny profil H 1-częściowy w tym aluminiowa wiatrownica w formie Z w tym 16 mm płyta ISO chroniąca przed promieniowaniem UV, czysta (przezroczysta) w tym specjalne śruby ze stali nierdzewnej bez szczotki Najmniejsza jednostka konstrukcyjna ma 1,057 metra! Grubość płyty 16 mm Rozstaw kabłąków 105,7 cm Rozstaw płatwi LA cm 125 cm 150 cm 175 cm 200 cm Szczotka 80 mm za mb świetlika

11 Artykuł Opis Nr art. ISO-Świetlik M4 jednospadowy typ Germany/Vari-Tec Na obszarach, gdzie występują obfite opady śniegu, ze świetlików należy regularnie zgarniać zalegający śnieg, ponieważ w innym wypadku obciążenie śniegiem, śniegiem i wodą lub śniegiem i lodem, którego nie jesteśmy w stanie oszacować, wywiera nacisk na przegrody wietrzne i może spowodować uszkodzenia. W celu zapewnienia na tych obszarach zwiększonej stabilności należy zastosować materiał wzmacniający wchodzący w skład wyposażenia Świetlika ISO. W razie większego obciążenia śniegiem możemy przygotować odrębną ofertę!. Świetlik ISO M4 jednospadowy (wzór zastrz.) typ Germany/Vari-Tec stabilna aluminiowa dolna konstrukcja z rozstawem kabłąków 105,7 cm w tym wiatrownica w formie Z w tym 10 mm płyta ISO Opal (biała/przezroczysta) chroniąca przed promieniowaniem UV, czysta (przezroczysta) na zamówienie w tym specjalne śruby ze stali nierdzewnej bez szczotki Najmniejsza jednostka konstrukcyjna ma 1,057 metra! Grubość płyty 10 mm Rozstaw kabłąków 105,7 cm Rozstaw płatwi LA cm 125 cm 150 cm 175 cm 200 cm Szczotka 80 mm za mb świetlika Dopasowuje się do pokrycia dachu i powstrzymuje wiatr i śnieg. W komplecie: szyna aluminiowa i wkręty Typ Germany/Vari-Tec z płytą 16 mm stabilna aluminiowa dolna konstrukcja z rozstawem kabłąków 105,7 cm podwójny profil H 1-częściowy w tym aluminiowa wiatrownica w formie Z w tym 16 mm płyta ISO chroniąca przed promieniowaniem UV, czysta (przezroczysta) w tym specjalne śruby ze stali nierdzewnej bez szczotki Najmniejsza jednostka konstrukcyjna ma 1,057 metra! Grubość płyty 16 mm Rozstaw kabłąków 105,7 cm Rozstaw płatwi LA cm 125 cm 150 cm 175 cm 200 cm Szczotka 80 mm za mb świetlika Ważne dla całego programu kalenic Arntjen: - Ceny obowiązują dla nachylenia dachów Pokrycie dachu "W5" (fala 5) bezpośrednio na płatwiach - Dla innych nachyleń dachów, wyższych nadbudówek dachowych, innych konstrukcji nośnych dachu, większych lub innych pokryć dachowych (dachy kryte esówką, płytami warstwowymi) lub kalenic z klapami wentylacyjnymi itd. proszę zamówić ofertę. Długość świetlika: Długość świetlika, jaką podaje się w zamówieniu, jest wynikiem sumy długości otworów oraz zakładek na końcach; przy czym długość ta zostaje zaokrąglona do długości, która jest podzielna przez segmenty budowlane. 1. Długość powierzchni otw. 2. Długość świetlika 3. Segmenty Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain 3. Świetlik Strona 6

12 1. Curtain 2. Bramy-Rolety 3. Świetliki 4. Wentylatory 5. Roll Maty 6. Poidła 7. Czochradła 8. Budki dla cieląt 9. Wygrodzenia 10. Mieszadła 11. Pompy do gnojowicy 12. Solar/Photovoltaik A r n t j e n Osłona szczytowa Artykuł Opis Nr art. 3. Świetlik Strona 7 Świetliki ISO połówkowe i jednospadowe Osprzęt: Dopłata za wiatrownice w kolorach brązowym, czerwonym, antracytowym: LA 40 dla LA 18 za m świetlika Osłony szczytowe, aluminium ( 2 płyty z wkrętami na 2 szczyty ) Szp. wylotowa ( ) LA 40 dla LA 18 zestaw Narzędzia do montażu świetlika bez klapy Narzędzia do montażu świetlika z klapą Klapy wentylacyjne patrz Strona 8 Zastrzegamy sobie możliwość dalszego rozwoju produktów,

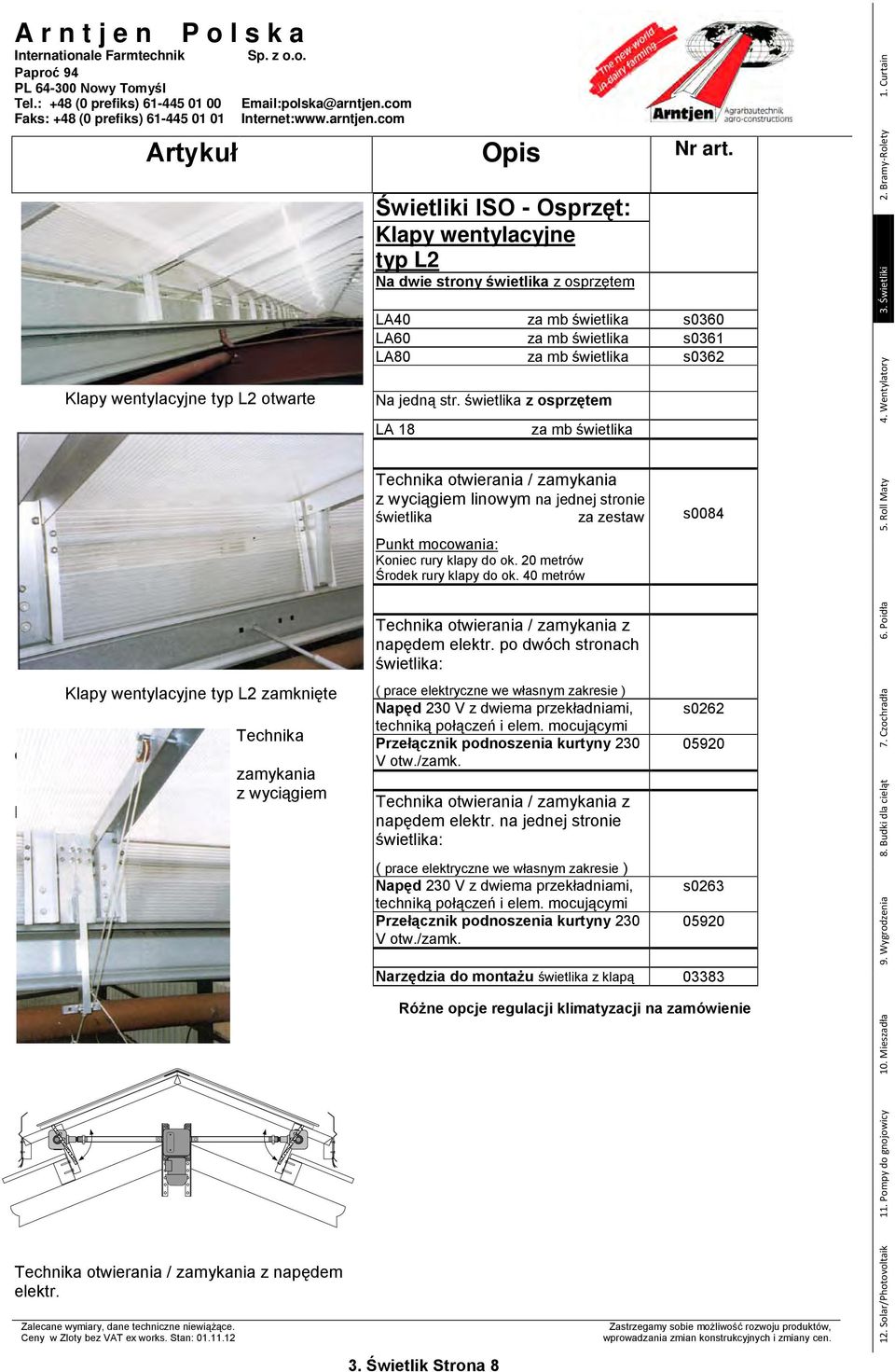

13 Artykuł Opis Nr art. Klapy wentylacyjne typ L2 otwarte Świetliki ISO - Osprzęt: Klapy wentylacyjne typ L2 Na dwie strony świetlika z osprzętem LA40 za mb świetlika s0360 LA60 za mb świetlika s0361 LA80 za mb świetlika s0362 Na jedną str. świetlika z osprzętem LA 18 za mb świetlika 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain Technika otwierania / zamykania z wyciągiem linowym na jednej stronie świetlika za zestaw Punkt mocowania: Koniec rury klapy do ok. 20 metrów Środek rury klapy do ok. 40 metrów s Roll Maty otwierania/ linowym Klapy wentylacyjne typ L2 zamknięte Technika zamykania z wyciągiem Technika otwierania / zamykania z napędem elektr. po dwóch stronach świetlika: ( prace elektryczne we własnym zakresie ) Napęd 230 V z dwiema przekładniami, techniką połączeń i elem. mocującymi Przełącznik podnoszenia kurtyny 230 V otw./zamk. Technika otwierania / zamykania z napędem elektr. na jednej stronie świetlika: ( prace elektryczne we własnym zakresie ) Napęd 230 V z dwiema przekładniami, techniką połączeń i elem. mocującymi Przełącznik podnoszenia kurtyny 230 V otw./zamk. s s Narzędzia do montażu świetlika z klapą Różne opcje regulacji klimatyzacji na zamówienie 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 11. Pompy do gnojowicy Technika otwierania / zamykania z napędem elektr. 3. Świetlik Strona Solar/Photovoltaik

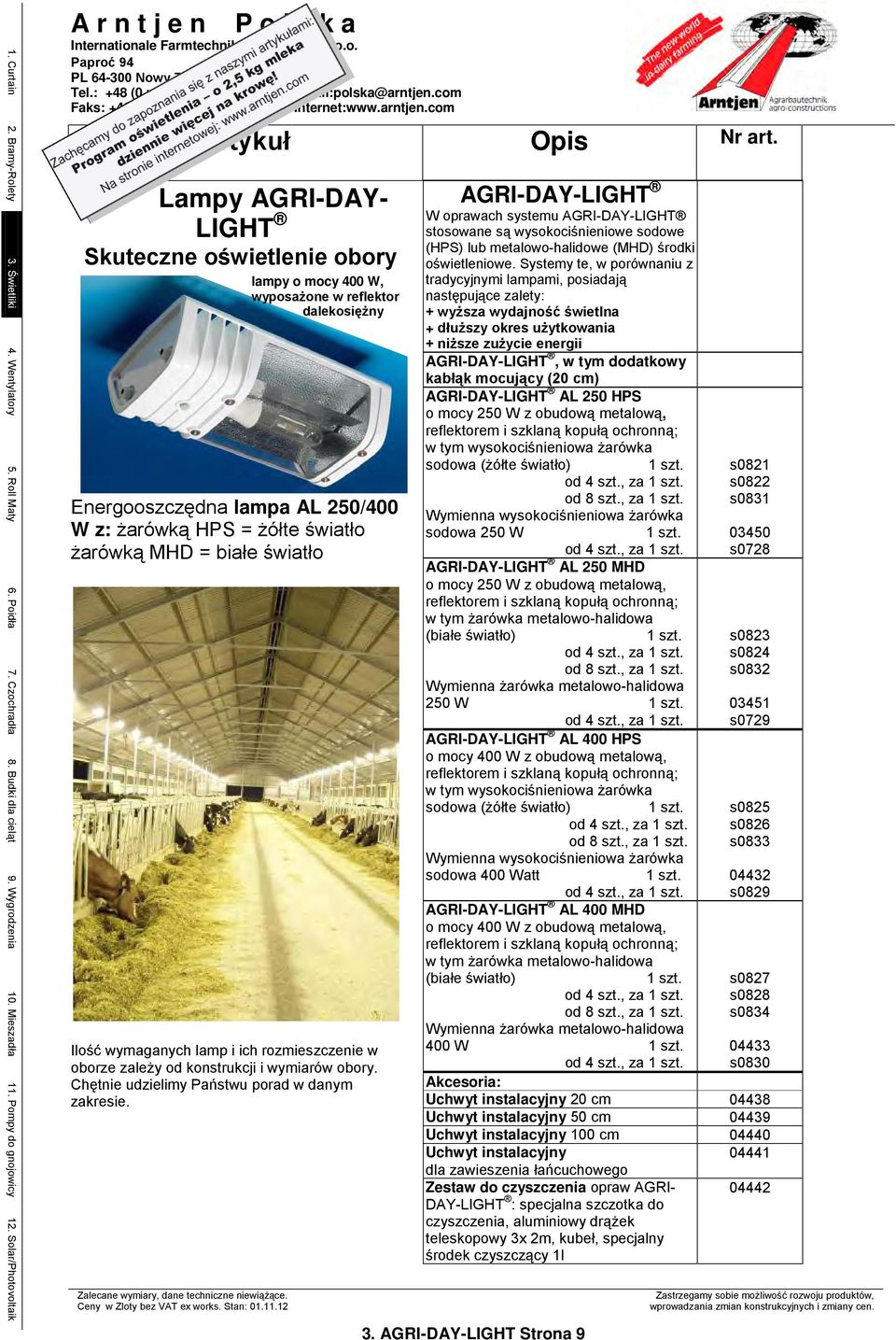

14 1. Curtain 2. Bramy-Rolety 3. Świetliki 4. Wentylatory 5. Roll Maty 6. Poidła 7. Czochradła 8. Budki dla cieląt 9. Wygrodzenia 10. Mieszadła 11. Pompy do gnojowicy 12. Solar/Photovoltaik A r n t j e n Artykuł Opis Nr art. Lampy AGRI-DAY- LIGHT Skuteczne oświetlenie obory lampy o mocy 400 W, wyposażone w reflektor dalekosiężny Energooszczędna lampa AL 250/400 W z: żarówką HPS = żółte światło żarówką MHD = białe światło Arntjen Night Light Ilość wymaganych lamp i ich rozmieszczenie w oborze zależy od konstrukcji i wymiarów obory. Chętnie udzielimy Państwu porad w danym zakresie. AGRI-DAY-LIGHT W oprawach systemu AGRI-DAY-LIGHT stosowane są wysokociśnieniowe sodowe (HPS) lub metalowo-halidowe (MHD) środki oświetleniowe. Systemy te, w porównaniu z tradycyjnymi lampami, posiadają następujące zalety: + wyższa wydajność świetlna + dłuższy okres użytkowania + niższe zużycie energii AGRI-DAY-LIGHT, w tym dodatkowy kabłąk mocujący (20 cm) AGRI-DAY-LIGHT AL 250 HPS o mocy 250 W z obudową metalową, reflektorem i szklaną kopułą ochronną; w tym wysokociśnieniowa żarówka sodowa (żółte światło) 1 szt. od 4 szt., za 1 szt. od 8 szt., za 1 szt. Wymienna wysokociśnieniowa żarówka sodowa 250 W 1 szt. od 4 szt., za 1 szt. AGRI-DAY-LIGHT AL 250 MHD o mocy 250 W z obudową metalową, reflektorem i szklaną kopułą ochronną; w tym żarówka metalowo-halidowa (białe światło) 3. AGRI-DAY-LIGHT Strona 9 1 szt. od 4 szt., za 1 szt. od 8 szt., za 1 szt. Wymienna żarówka metalowo-halidowa 250 W 1 szt. od 4 szt., za 1 szt. AGRI-DAY-LIGHT AL 400 HPS o mocy 400 W z obudową metalową, reflektorem i szklaną kopułą ochronną; w tym wysokociśnieniowa żarówka sodowa (żółte światło) 1 szt. od 4 szt., za 1 szt. od 8 szt., za 1 szt. Wymienna wysokociśnieniowa żarówka sodowa 400 Watt 1 szt. od 4 szt., za 1 szt. AGRI-DAY-LIGHT AL 400 MHD o mocy 400 W z obudową metalową, reflektorem i szklaną kopułą ochronną; w tym żarówka metalowo-halidowa (białe światło) 1 szt. od 4 szt., za 1 szt. od 8 szt., za 1 szt. Wymienna żarówka metalowo-halidowa 400 W 1 szt. od 4 szt., za 1 szt. s0821 s0822 s s0728 s0823 s0824 s s0729 s0825 s0826 s s0829 s0827 s0828 s s0830 Akcesoria: Uchwyt instalacyjny 20 cm Uchwyt instalacyjny 50 cm Uchwyt instalacyjny 100 cm Uchwyt instalacyjny dla zawieszenia łańcuchowego Zestaw do czyszczenia opraw AGRI DAY-LIGHT : specjalna szczotka do czyszczenia, aluminiowy drążek teleskopowy 3x 2m, kubeł, specjalny środek czyszczący 1l

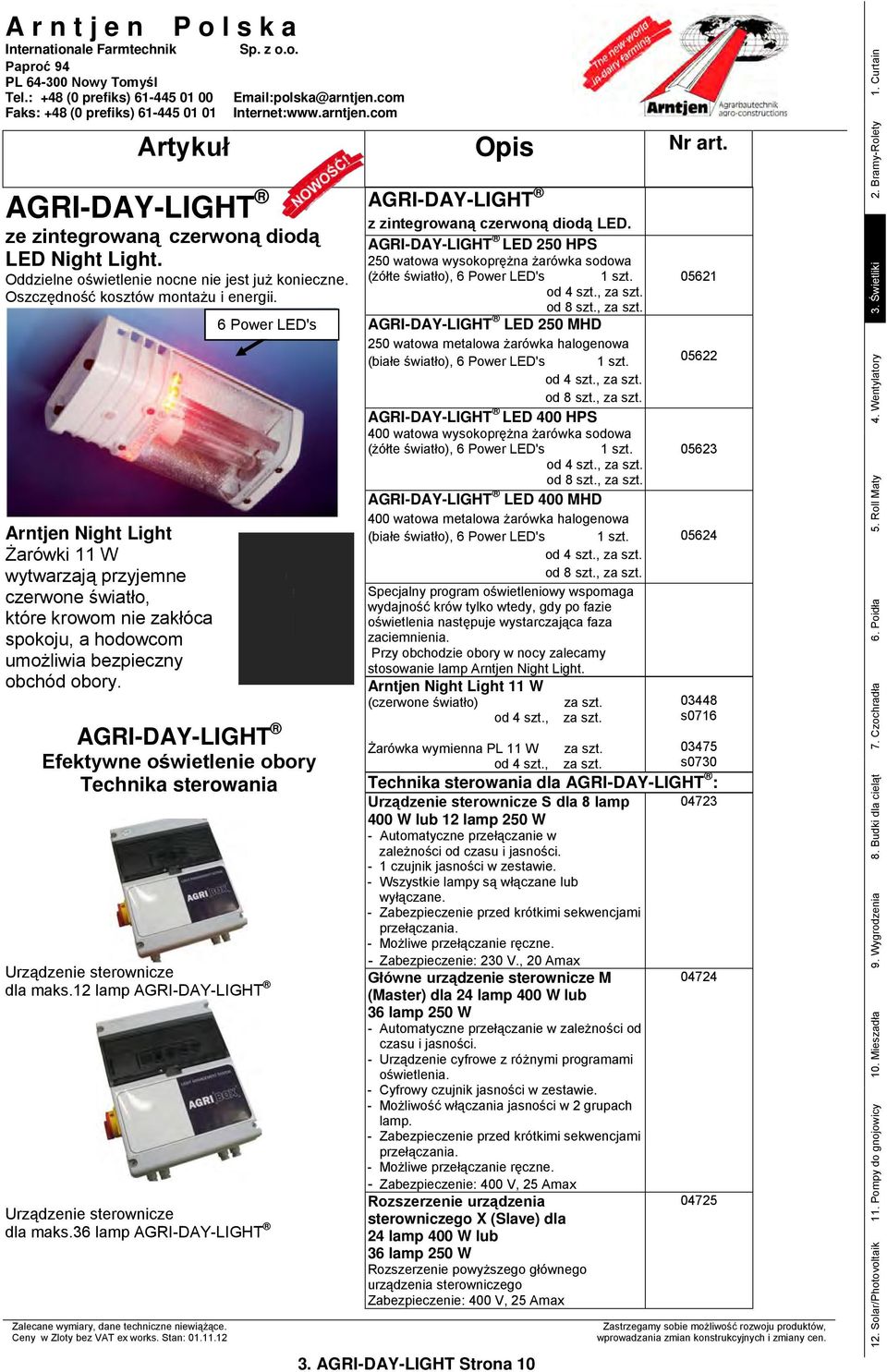

15 Artykuł Opis Nr art. AGRI-DAY-LIGHT ze zintegrowaną czerwoną diodą LED Night Light. Oddzielne oświetlenie nocne nie jest już konieczne. Oszczędność kosztów montażu i energii. Arntjen Night Light Żarówki 11 W wytwarzają przyjemne czerwone światło, które krowom nie zakłóca spokoju, a hodowcom umożliwia bezpieczny obchód obory. 6 Power LED's AGRI-DAY-LIGHT Efektywne oświetlenie obory Technika sterowania Urządzenie sterownicze dla maks.12 lamp AGRI-DAY-LIGHT Urządzenie sterownicze dla maks.36 lamp AGRI-DAY-LIGHT AGRI-DAY-LIGHT z zintegrowaną czerwoną diodą LED. AGRI-DAY-LIGHT LED 250 HPS 250 watowa wysokoprężna żarówka sodowa (żółte światło), 6 Power LED's 1 szt. od 4 szt., za szt. od 8 szt., za szt. AGRI-DAY-LIGHT LED 250 MHD 250 watowa metalowa żarówka halogenowa (białe światło), 6 Power LED's 1 szt. od 4 szt., za szt. od 8 szt., za szt. AGRI-DAY-LIGHT LED 400 HPS 400 watowa wysokoprężna żarówka sodowa (żółte światło), 6 Power LED's 1 szt. od 4 szt., za szt. od 8 szt., za szt. AGRI-DAY-LIGHT LED 400 MHD 400 watowa metalowa żarówka halogenowa (białe światło), 6 Power LED's 1 szt. od 4 szt., za szt. od 8 szt., za szt. Specjalny program oświetleniowy wspomaga wydajność krów tylko wtedy, gdy po fazie oświetlenia następuje wystarczająca faza zaciemnienia. Przy obchodzie obory w nocy zalecamy stosowanie lamp Arntjen Night Light. Arntjen Night Light 11 W (czerwone światło) za szt. od 4 szt., za szt. 3. AGRI-DAY-LIGHT Strona s0716 Żarówka wymienna PL 11 W za szt od 4 szt., za szt. s0730 Technika sterowania dla AGRI-DAY-LIGHT : Urządzenie sterownicze S dla 8 lamp W lub 12 lamp 250 W - Automatyczne przełączanie w zależności od czasu i jasności. - 1 czujnik jasności w zestawie. - Wszystkie lampy są włączane lub wyłączane. - Zabezpieczenie przed krótkimi sekwencjami przełączania. - Możliwe przełączanie ręczne. - Zabezpieczenie: 230 V., 20 Amax Główne urządzenie sterownicze M (Master) dla 24 lamp 400 W lub 36 lamp 250 W - Automatyczne przełączanie w zależności od czasu i jasności. - Urządzenie cyfrowe z różnymi programami oświetlenia. - Cyfrowy czujnik jasności w zestawie. - Możliwość włączania jasności w 2 grupach lamp. - Zabezpieczenie przed krótkimi sekwencjami przełączania. - Możliwe przełączanie ręczne. - Zabezpieczenie: 400 V, 25 Amax Rozszerzenie urządzenia sterowniczego X (Slave) dla 24 lamp 400 W lub 36 lamp 250 W Rozszerzenie powyższego głównego urządzenia sterowniczego Zabezpieczenie: 400 V, 25 Amax 12. Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 5. Roll Maty 4. Wentylatory 3. Świetliki 2. Bramy-Rolety 1. Curtain

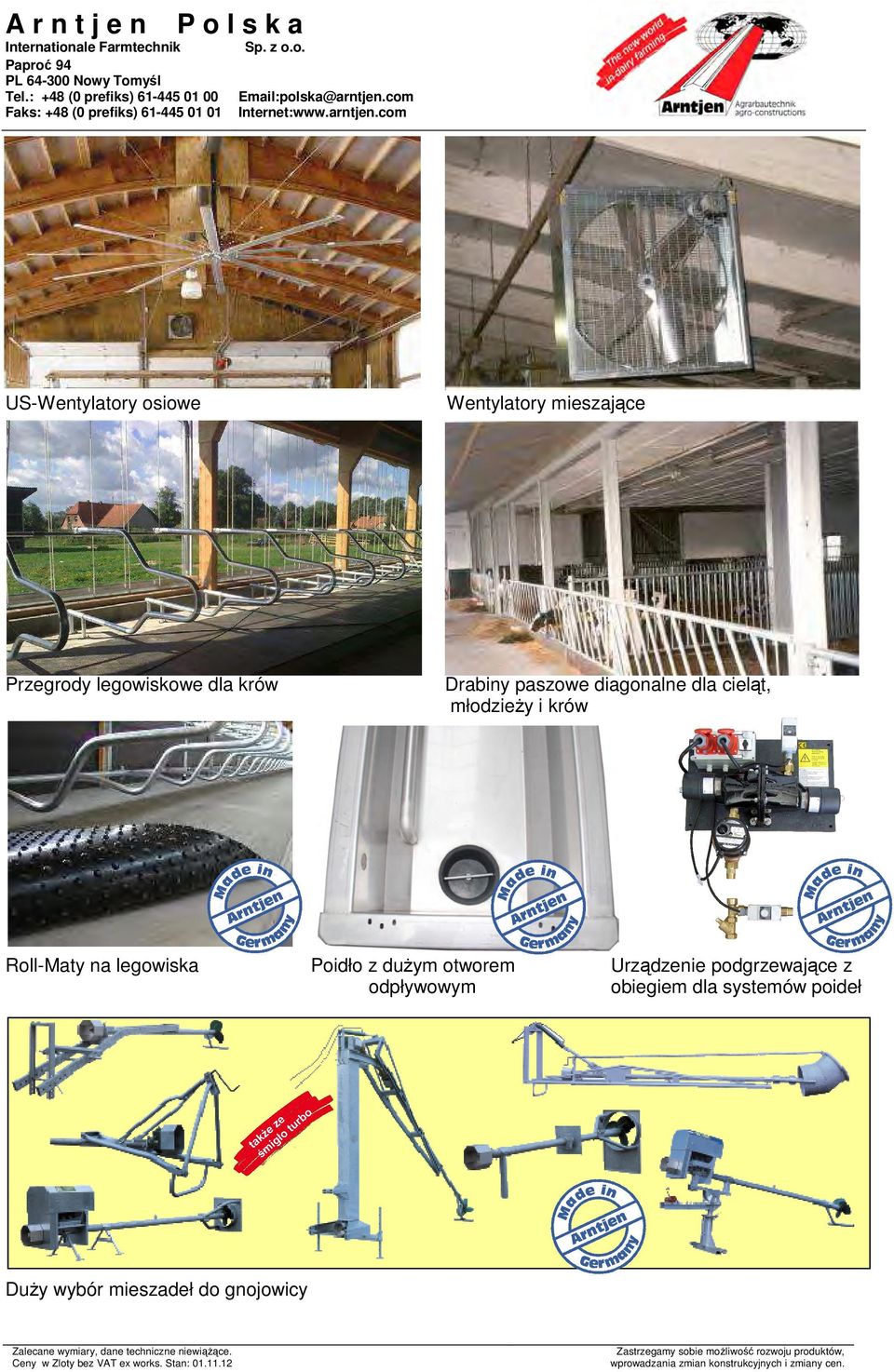

16 Arntjen Polska US-Wentylatory osiowe Wentylatory mieszające Przegrody legowiskowe dla krów Drabiny paszowe diagonalne dla cieląt, młodzieży i krów Roll-Maty na legowiska Poidło z dużym otworem odpływowym Urządzenie podgrzewające z obiegiem dla systemów poideł Duży wybór mieszadeł do gnojowicy

17 Arntjen program ofertowy dla hodowców bydła Arntjen Curtain Arntjen Roll Maty Arntjen Wygrodzenia Mega-Wentylatory Arntjen Poidła korytowe Mieszadła do gnojowicy* Arntjen Świetliki kalenicowe Czochradła Mieszadła zatapialne elektryczne* zgarniacze obornika hydrauliczne* Budki dla cieląt Instalacje solarne / fotowoltaiczne Arntjen Solar GmbH* *) odrębny katalog Przedstawiciel handlowy firmy Arntjen: A r n t j e n, Tel.: +48 (0) Faks: +48 (0) polska@arntjen.com Internet:
