2 Betomax systemy elementów dystansowych zastosowanie, właściwości, zalety BETOMAX - systemy elementów dystansowych z tworzywa sztucznego / stali górne zbrojenie BETOMAX ZET górne zbrojenie Dolne zbrojenie Dolne zbrojenie Otulina Ocieplenie ISO TRICK lub STYROFIX Szalunek RINGMAX TRICK lub SUPER TRICK Szalunek CLINCH FIX Baryłka PCV lub Kość PCV BETOMAX - systemy elementów dystansowych z betonu, wzmocnione włóknem rozproszonym. zbrojenie szalunek otulina betonu Podkładka betonowa kość Podkładka betonowa punktowa Podkładka betonowa punktowa (wykonanie gwiazdkowe) Listwa betonowa trójkątna Podkładka betonowa łuk podwójny TUNNEL-FIX (tworzywo sztuczne) Produkty BETOMAX z betonu zbrojonego włóknem rozproszonym są: pozbawione azbestu odporne na starzenie o wytrzymałości do 55 N/mm2 nieprzepuszczalne dla wody o ciśnieniu do 5 atmosfer szczególnie zalecane dla betonu elewacyjnego i architektonicznego Odpowiadają normom dla betonu i stali DIN 1045 oraz DIN EN 206 oraz normom ochrony przeciwpożarowej DIN 4102 Produkty wykonane z betonu zbrojonego włóknem rozproszonym posiadają te same właściwości fizyczne i mechaniczne jak tradycyjna masa betonowa. Informacje ogólne: Podkładki betonowe BETOMAX zbrojone włóknem rozproszonym zachowują przy tradycyjnych obciążeniach swój kształt i stabilność. Zdolność przenoszenia obciążenia wg. zaleceń DBV Otulina betonu i zbrojenie oraz Elementy dystansowe. 2

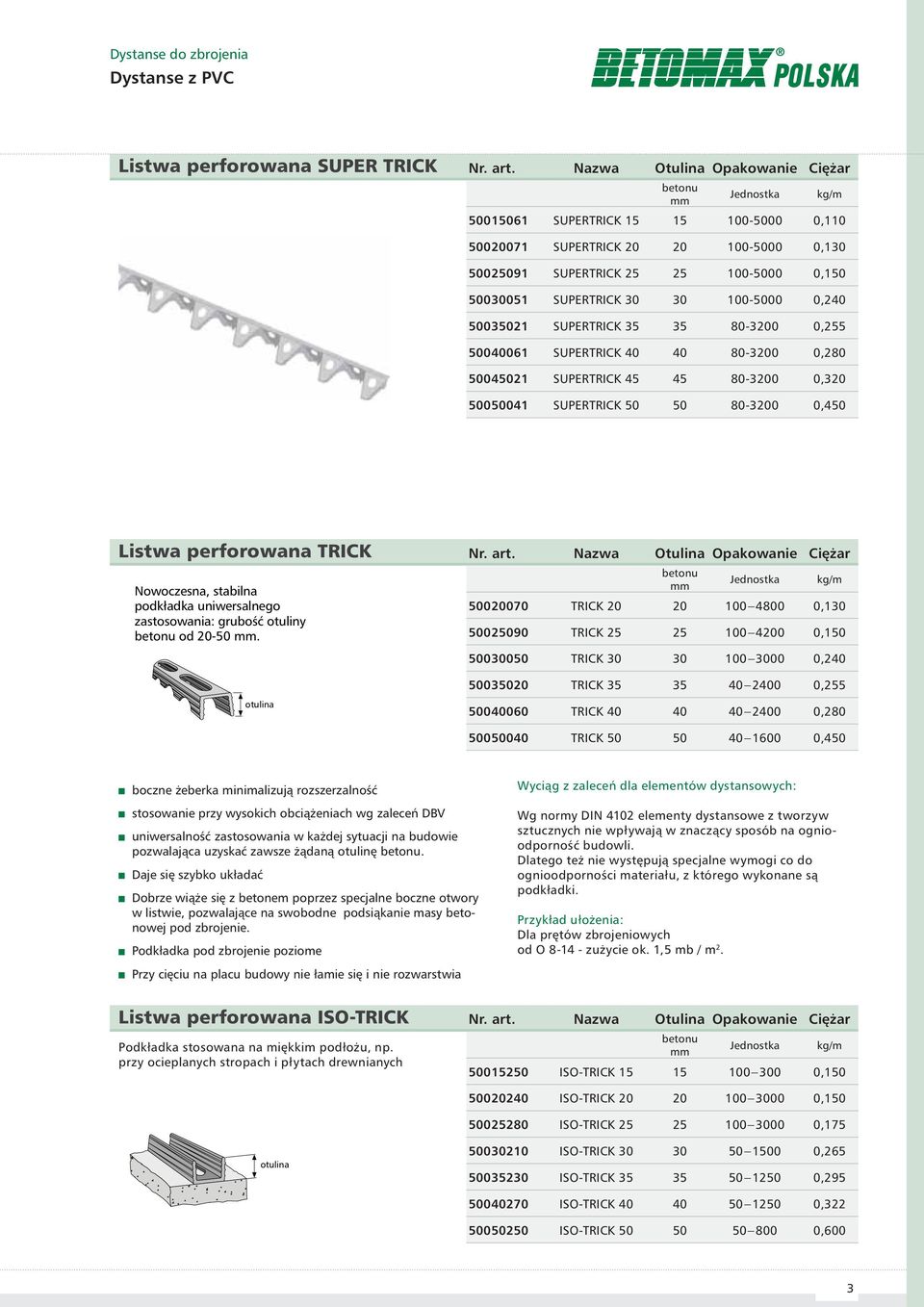

3 Dystanse z PVC Listwa perforowana SUPER TRICK Nr. art. Nazwa Otulina Opakowanie Ciężar betonu mm Jednostka kg/m SUPERTRICK , SUPERTRICK , SUPERTRICK , SUPERTRICK , SUPERTRICK , SUPERTRICK , SUPERTRICK , SUPERTRICK ,450 Listwa perforowana TRICK Nr. art. Nazwa Otulina Opakowanie Ciężar Nowoczesna, stabilna podkładka uniwersalnego zastosowania: grubość otuliny betonu od mm. betonu mm Jednostka kg/m TRICK , TRICK , TRICK , TRICK ,255 otulina TRICK , TRICK ,450 boczne żeberka minimalizują rozszerzalność stosowanie przy wysokich obciążeniach wg zaleceń DBV uniwersalność zastosowania w każdej sytuacji na budowie pozwalająca uzyskać zawsze żądaną otulinę betonu. Daje się szybko układać Dobrze wiąże się z betonem poprzez specjalne boczne otwory w listwie, pozwalające na swobodne podsiąkanie masy betonowej pod zbrojenie. Podkładka pod zbrojenie poziome Wyciąg z zaleceń dla elementów dystansowych: Wg normy DIN 4102 elementy dystansowe z tworzyw sztucznych nie wpływają w znaczący sposób na ognioodporność budowli. Dlatego też nie występują specjalne wymogi co do ognioodporności materiału, z którego wykonane są podkładki. Przykład ułożenia: Dla prętów zbrojeniowych od O zużycie ok. 1,5 mb / m 2. Przy cięciu na placu budowy nie łamie się i nie rozwarstwia Listwa perforowana ISO-TRICK Podkładka stosowana na miękkim podłożu, np. przy ocieplanych stropach i płytach drewnianych Nr. art. Nazwa Otulina Opakowanie Ciężar betonu mm Jednostka kg/m ISO-TRICK , ISO-TRICK , ISO-TRICK ,175 otulina ISO-TRICK , ISO-TRICK , ISO-TRICK , ISO-TRICK ,600 3

4 Dystanse z PVC Podkładki dystansowe do prefabrykacji NOWOŚĆ Podkładka DV Nr. katalogowy Nazwa elementu Jednostka 3901 Podkładka DV 15 szt 3902 Podkładka DV 20 szt 3903 Podkładka DV 25 szt 3904 Podkładka DV 30 szt 3905 Podkładka DV 35 szt 3906 Podkładka DV 40 szt 3908 Podkładka DV 45 szt Podkładka DST Nr. katalogowy Nazwa elementu Jednostka 1441 Podkładka liniowa DST 15 mb 1442 Podkładka liniowa DST 20 mb 1443 Podkładka liniowa DST 25 mb 1444 Podkładka liniowa DST 30 mb 1455 Podkładka liniowa DST 35 mb 1446 Podkładka liniowa DST 40 mb 1447 Podkładka liniowa DST 45 mb 1448 Podkładka liniowa DST 50 mb Podkładka DVS Nr. katalogowy Nazwa elementu Jednostka 1401 Podkładka DVS z klipsem 15 szt Podkładka DVS z klipsem 20 szt Podkładka DVS z klipsem 25 szt Podkładka DVS z klipsem 30 szt Podkładka DVS z klipsem 35 szt Podkładka DVS z klipsem 40 szt Podkładka DVS z klipsem 45 szt. Rozstaw pomiędzy klipsami 150 mm 4

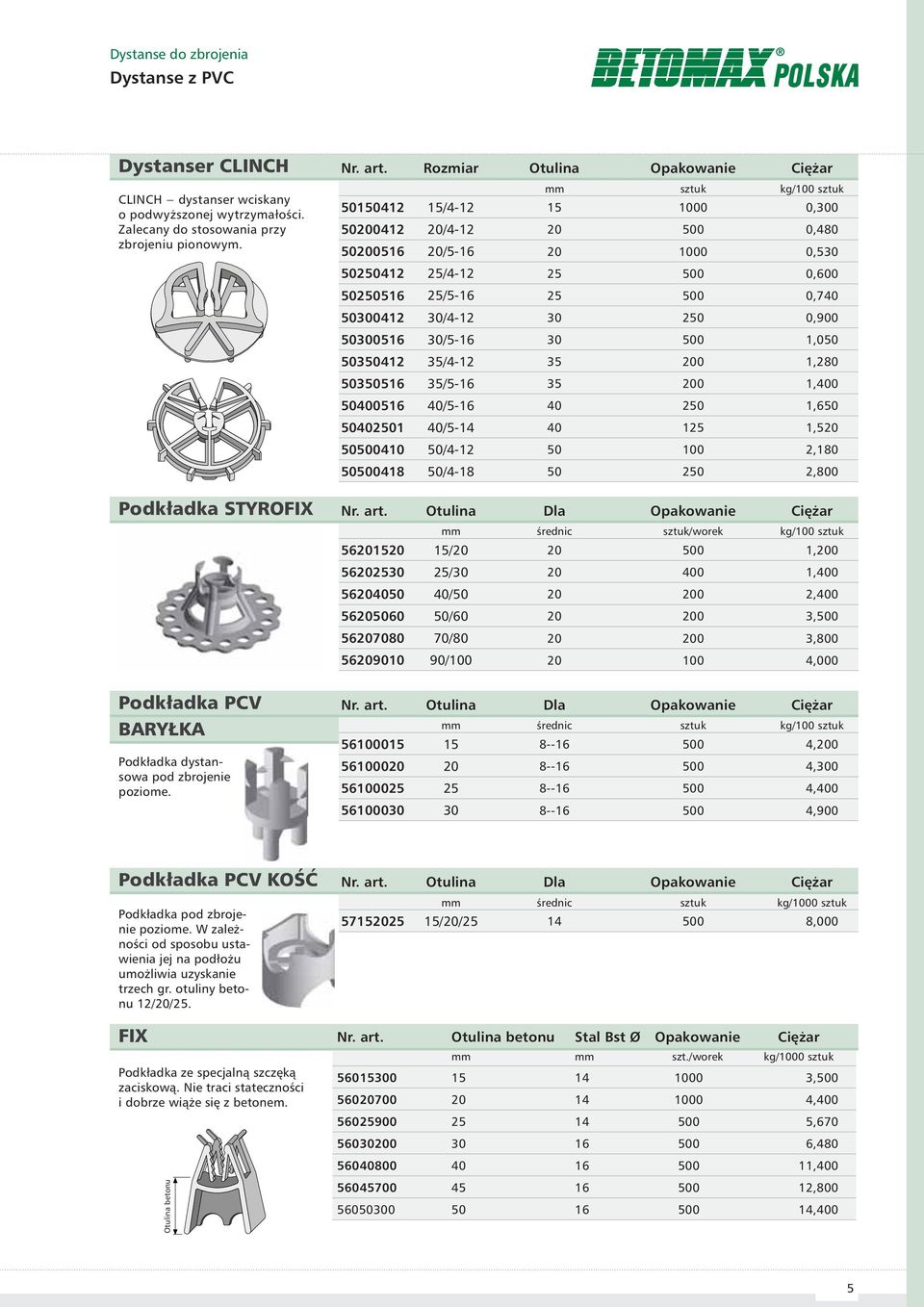

5 Dystanse z PVC Dystanser CLINCH CLINCH dystanser wciskany o podwyższonej wytrzymałości. Zalecany do stosowania przy zbrojeniu pionowym. Nr. art. Rozmiar Otulina Opakowanie Ciężar mm sztuk kg/100 sztuk / , / , / , / , / , / , / , / , / , / , / , / , / ,800 Podkładka STYROFIX Nr. art. Otulina Dla Opakowanie Ciężar mm średnic sztuk/worek kg/100 sztuk / , / , / , / , / , / ,000 Podkładka PCV Nr. art. Otulina Dla Opakowanie Ciężar BARYŁKA Podkładka dystansowa pod zbrojenie poziome. mm średnic sztuk kg/100 sztuk , , , ,900 Podkładka PCV KOŚĆ Nr. art. Otulina Dla Opakowanie Ciężar Podkładka pod zbrojenie poziome. W zależności od sposobu ustawienia jej na podłożu umożliwia uzyskanie trzech gr. otuliny betonu 12/20/25. FIX Podkładka ze specjalną szczęką zaciskową. Nie traci stateczności i dobrze wiąże się z betonem. mm średnic sztuk kg/1000 sztuk /20/ ,000 Nr. art. Otulina betonu Stal Bst Ø Opakowanie Ciężar mm mm szt./worek kg/1000 sztuk , , , , ,400 Otulina betonu , ,400 5

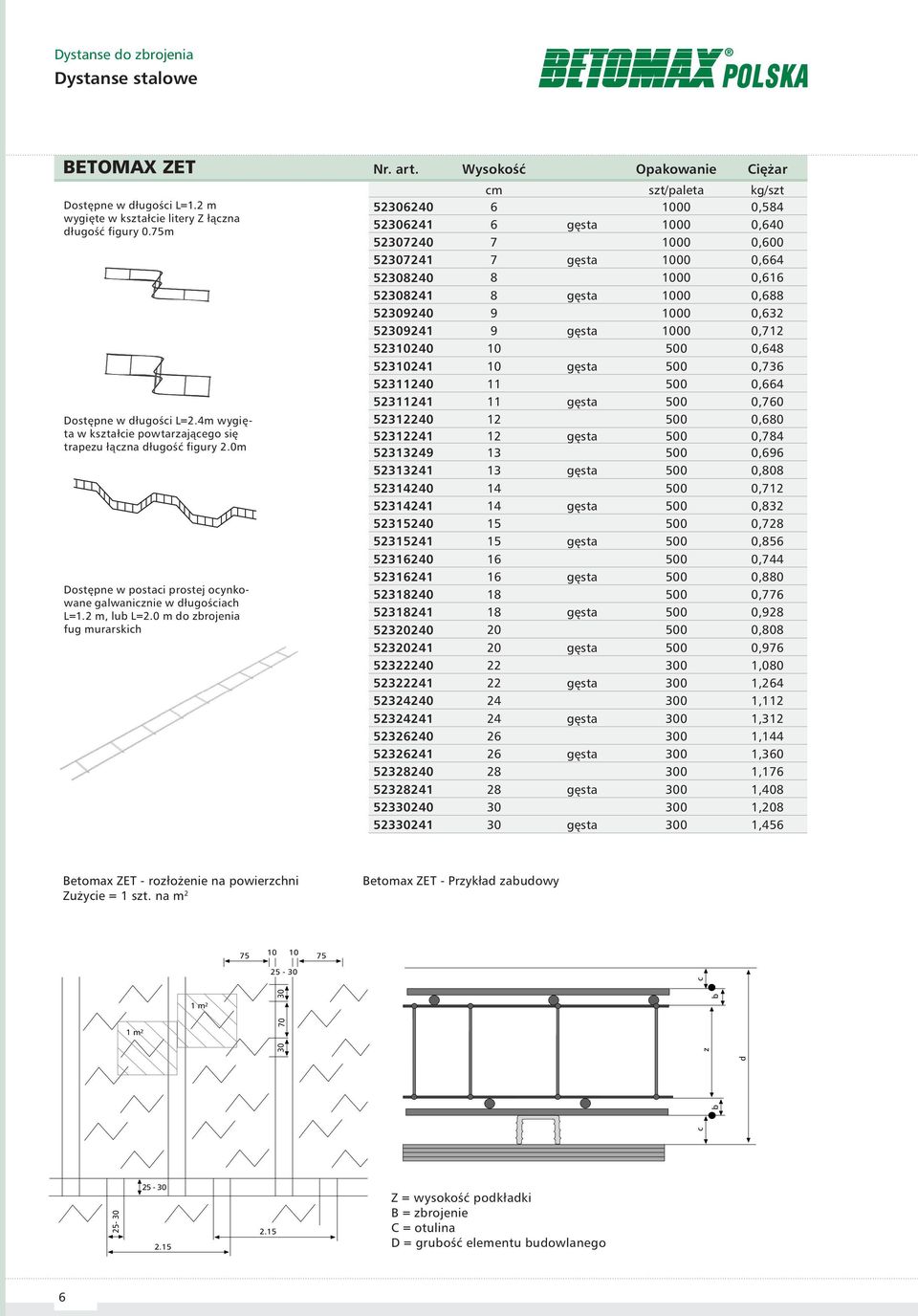

6 Dystanse stalowe BETOMAX ZET Dostępne w długości L=1.2 m wygięte w kształcie litery Z łączna długość figury 0.75m Dostępne w długości L=2.4m wygięta w kształcie powtarzającego się trapezu łączna długość figury 2.0m Dostępne w postaci prostej ocynkowane galwanicznie w długościach L=1.2 m, lub L=2.0 m do zbrojenia fug murarskich Nr. art. Wysokość Opakowanie Ciężar cm szt/paleta kg/szt , gęsta , , gęsta , , gęsta , , gęsta , , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 500 0, , gęsta 300 1, , gęsta 300 1, , gęsta 300 1, , gęsta 300 1, , gęsta 300 1,456 Betomax ZET - rozłożenie na powierzchni Zużycie = 1 szt. na m 2 Betomax ZET - Przykład zabudowy m 2 1 m z c b d b c Z = wysokość podkładki B = zbrojenie C = otulina D = grubość elementu budowlanego 6

7 Dystanse betonowe FB - podkładka listwa Podkładka liniowa Nr. art. Otulina Długość Opakowanie Ciężar mm mm szt./paleta kg/paleta , ,000 FB - podkładka listwa Z Nr. art. Otulina Długość Opakowanie Ciężar mm mm szt./paleta kg/paleta , , ,000 FB - podkładka listwa Z Nr. art. Otulina Szerokość Opakowanie Ciężar mm S. (mm) szt./worek kg/worek /25/30 bez drutu , /40/50 bez drutu , /55/60 bez drutu , /25/30 z drutem , /40/50 z drutem , /55/60 z drutem ,000 S 7

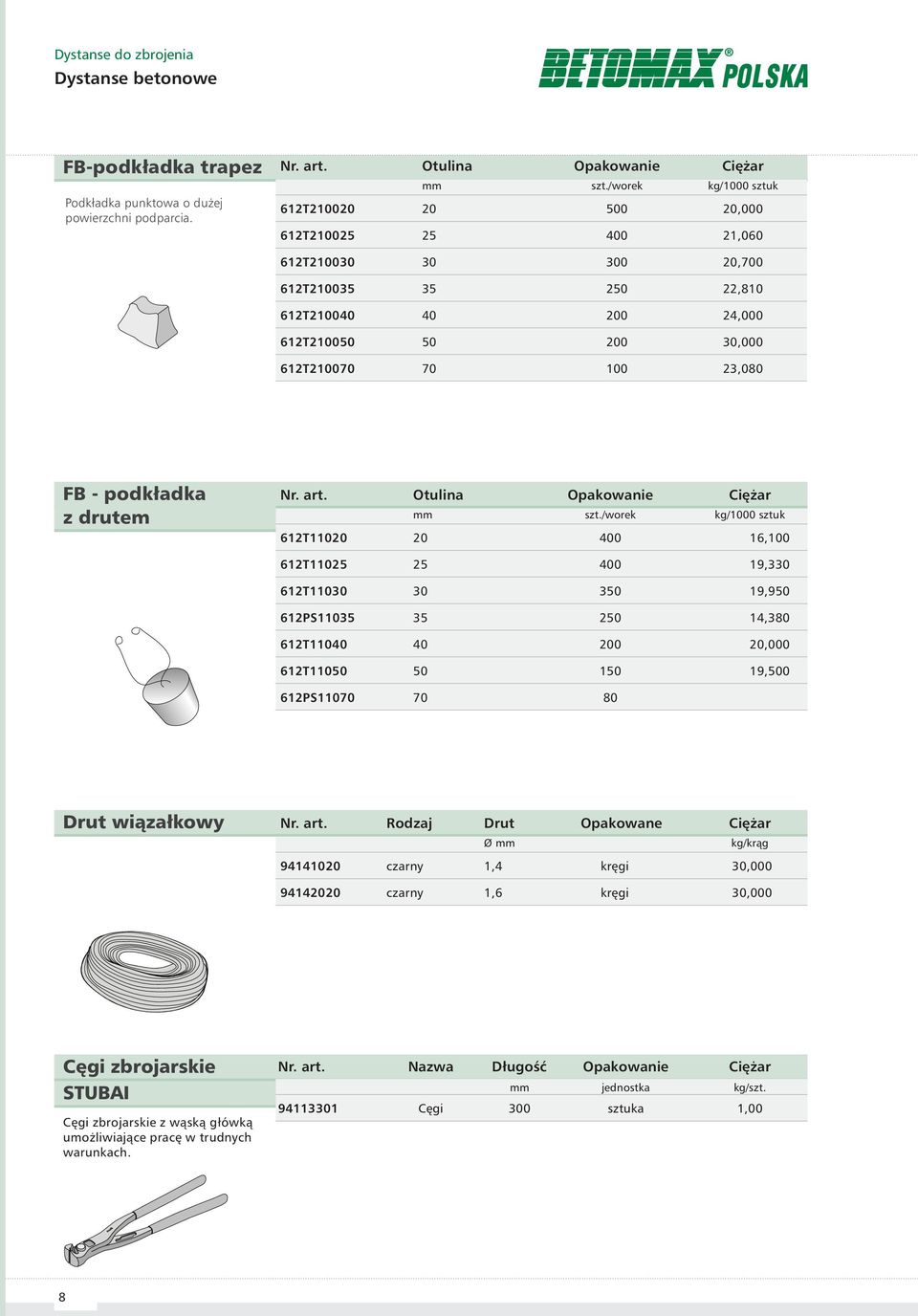

8 Dystanse betonowe FB-podkładka trapez Podkładka punktowa o dużej powierzchni podparcia. Nr. art. Otulina Opakowanie Ciężar mm szt./worek kg/1000 sztuk 612T , T , T , T , T , T , T ,080 FB - podkładka Nr. art. Otulina Opakowanie Ciężar z drutem mm szt./worek kg/1000 sztuk 612T , T , T , PS , T , T , PS Drut wiązałkowy Nr. art. Rodzaj Drut Opakowane Ciężar Ø mm kg/krąg czarny 1,4 kręgi 30, czarny 1,6 kręgi 30,000 Cęgi zbrojarskie Nr. art. Nazwa Długość Opakowanie Ciężar STUBAI mm jednostka kg/szt. Cęgi zbrojarskie z wąską główką umożliwiające pracę w trudnych warunkach Cęgi 300 sztuka 1,00 8
