1 PL Arntjen Germany Katalog on-line na stronie Katalog 2014 Nowoczesna technika w oborze W opracowaniu brali udział rolnicy z całego świata! Arntjen systemy zasłon Arntjen poidła Arntjen bramy Budki igloo dla cieląt Arntjen przezroczyste kalenice Arntjen urządzenia obory A r n t j e n, Tel.: +48 (0) Faks: +48 (0) Wentylatory ARNTJEN -LED-LIGHT Mieszadła do gnojowicy polska@arntjen.com Internet: Duże wentylatory Big-Ass Urządzenia do usuwania obornika +++ Freecall Materace dla krów Arntjen FarmControl

2 Curtain: otwieranie od góry zwijanie na dole Curtain Dual: otwieranie u góry / na dole i zacienianie ISO-Lift-Fenster: okna przesuwne Bramy z folii Świetlik kalenicowy ISO Świetlik z klapami Świetlik Germany Wentylator przeznaczony do montażu w hali udojowej

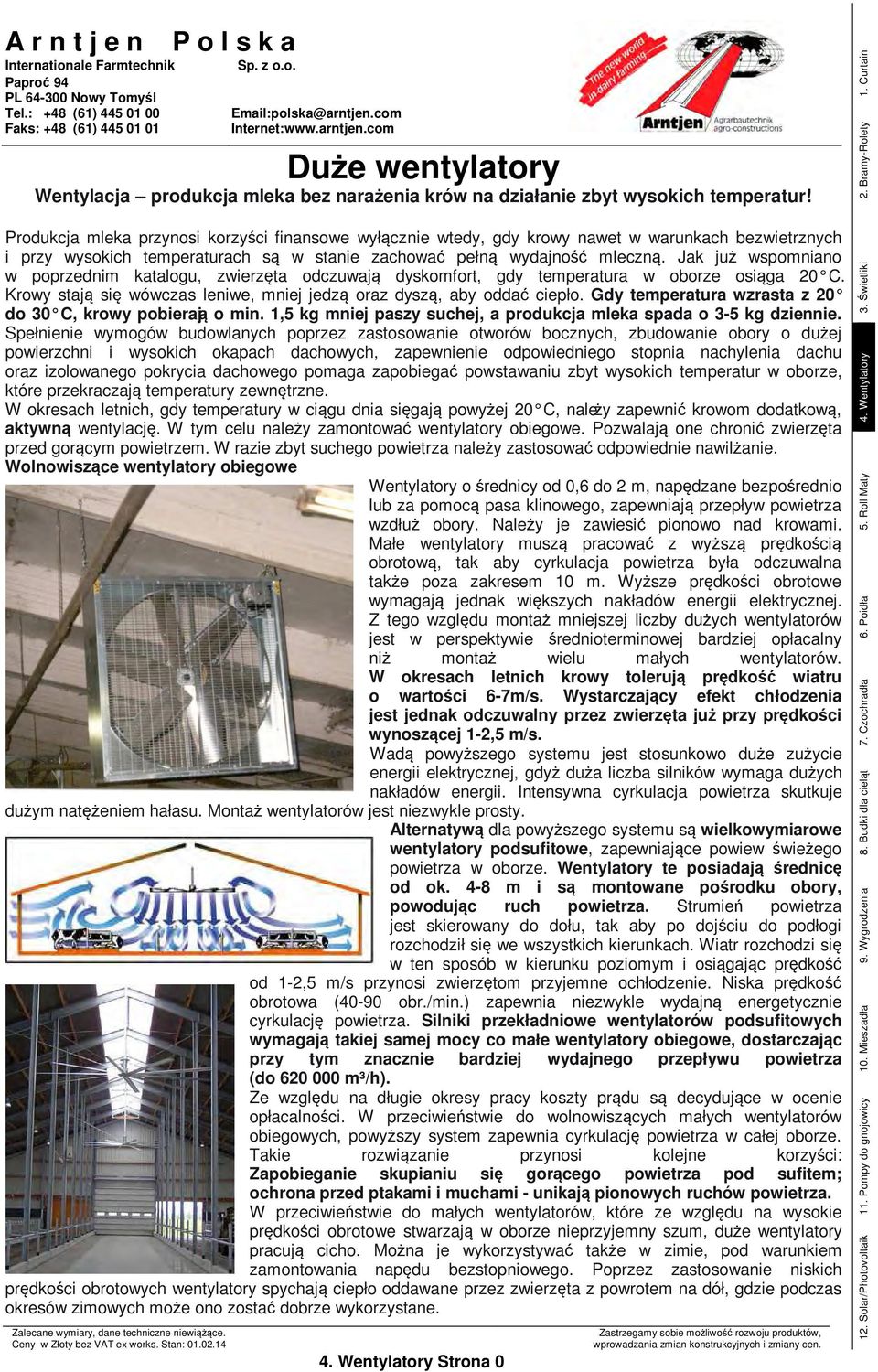

3 Duże wentylatory Wentylacja produkcja mleka bez narażenia krów na działanie zbyt wysokich temperatur! Produkcja mleka przynosi korzyści finansowe wyłącznie wtedy, gdy krowy nawet w warunkach bezwietrznych i przy wysokich temperaturach są w stanie zachować pełną wydajność mleczną. Jak już wspomniano w poprzednim katalogu, zwierzęta odczuwają dyskomfort, gdy temperatura w oborze osiąga 20 C. Krowy stają się wówczas leniwe, mniej jedzą oraz dyszą, aby oddać ciepło. Gdy temperatura wzrasta z 20 do 30 C, krowy pobierają o min. 1,5 kg mniej paszy suchej, a produkcja mleka spada o 3-5 kg dziennie. Spełnienie wymogów budowlanych poprzez zastosowanie otworów bocznych, zbudowanie obory o dużej powierzchni i wysokich okapach dachowych, zapewnienie odpowiedniego stopnia nachylenia dachu oraz izolowanego pokrycia dachowego pomaga zapobiegać powstawaniu zbyt wysokich temperatur w oborze, które przekraczają temperatury zewnętrzne. W okresach letnich, gdy temperatury w ciągu dnia sięgają powyżej 20 C, należy zapewnić krowom dodatkową, aktywną wentylację. W tym celu należy zamontować wentylatory obiegowe. Pozwalają one chronić zwierzęta przed gorącym powietrzem. W razie zbyt suchego powietrza należy zastosować odpowiednie nawilżanie. Wolnowiszące wentylatory obiegowe Wentylatory o średnicy od 0,6 do 2 m, napędzane bezpośrednio lub za pomocą pasa klinowego, zapewniają przepływ powietrza wzdłuż obory. Należy je zawiesić pionowo nad krowami. Małe wentylatory muszą pracować z wyższą prędkością obrotową, tak aby cyrkulacja powietrza była odczuwalna także poza zakresem 10 m. Wyższe prędkości obrotowe wymagają jednak większych nakładów energii elektrycznej. Z tego względu montaż mniejszej liczby dużych wentylatorów jest w perspektywie średnioterminowej bardziej opłacalny niż montaż wielu małych wentylatorów. W okresach letnich krowy tolerują prędkość wiatru o wartości 6-7m/s. Wystarczający efekt chłodzenia jest jednak odczuwalny przez zwierzęta już przy prędkości wynoszącej 1-2,5 m/s. Wadą powyższego systemu jest stosunkowo duże zużycie energii elektrycznej, gdyż duża liczba silników wymaga dużych nakładów energii. Intensywna cyrkulacja powietrza skutkuje dużym natężeniem hałasu. Montaż wentylatorów jest niezwykle prosty. Alternatywą dla powyższego systemu są wielkowymiarowe wentylatory podsufitowe, zapewniające powiew świeżego powietrza w oborze. Wentylatory te posiadają średnicę od ok. 4-8 m i są montowane pośrodku obory, powodując ruch powietrza. Strumień powietrza jest skierowany do dołu, tak aby po dojściu do podłogi rozchodził się we wszystkich kierunkach. Wiatr rozchodzi się w ten sposób w kierunku poziomym i osiągając prędkość od 1-2,5 m/s przynosi zwierzętom przyjemne ochłodzenie. Niska prędkość obrotowa (40-90 obr./min.) zapewnia niezwykle wydajną energetycznie cyrkulację powietrza. Silniki przekładniowe wentylatorów podsufitowych wymagają takiej samej mocy co małe wentylatory obiegowe, dostarczając przy tym znacznie bardziej wydajnego przepływu powietrza (do m³/h). Ze względu na długie okresy pracy koszty prądu są decydujące w ocenie opłacalności. W przeciwieństwie do wolnowiszących małych wentylatorów obiegowych, powyższy system zapewnia cyrkulację powietrza w całej oborze. Takie rozwiązanie przynosi kolejne korzyści: Zapobieganie skupianiu się gorącego powietrza pod sufitem; ochrona przed ptakami i muchami - unikają pionowych ruchów powietrza. W przeciwieństwie do małych wentylatorów, które ze względu na wysokie prędkości obrotowe stwarzają w oborze nieprzyjemny szum, duże wentylatory pracują cicho. Można je wykorzystywać także w zimie, pod warunkiem zamontowania napędu bezstopniowego. Poprzez zastosowanie niskich prędkości obrotowych wentylatory spychają ciepło oddawane przez zwierzęta z powrotem na dół, gdzie podczas okresów zimowych może ono zostać dobrze wykorzystane. 4. Wentylatory Strona Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła

4 Artykuł Opis Nr art. Wentylatory duże US Poziom hałasu poniżej 55 db(a)! [głośność telewizora w pokoju: 60 db(a)] Poprawia samopoczucie zwierząt! - Przy obiegu powietrza stale napływa świeże powietrze z zewnątrz - Chłodzenie zwierząt bez stresu cieplnego - Legowiska i przejścia bardziej suche - Lepsza zdrowotność stada - Mniej kulawizn - Ptaki i muchy unikają obory Główne zastosowania: Obory dla krów, poczekalnie, stanowiska udojowe i inne budynki, w których ważny jest ruch powietrza. Cel: Większa wydajność i lepsze zdrowie ludzi i zwierząt. Wentylator BIG-ASS-FAN Nowa generacja! - Poziom hałasu poniżej 55 db(a) - Przy pomocy falownika 1, bezstopniowa regulacja prędkości obrotowej - Z automatyczną regulacją klimatu 1, sterowanie temperaturą i wilgotnością powietrza 1 - Chłodzenie latem - "Ogrzewanie" zimą - Mniejszy pobór prądu dla obiegu powietrza - Duży wentylator US zastępuje około 10 wentylatorów osiowych. - Przedłużona gwarancja fabryczna 2 : Śmigła / zamocowanie śmigieł Silnik / przekładnia BIG-ASS-FAN Ø 7,32m / 24' Śmigła "Powerfoil 8 Plus" z zawieszeniem i naciągiem linowym Przepustowość: m³/h: ok Max. moc silnika KM/KW: 2,0/1,5 Silnik V: 400/230 Silnik Hz: 60 Max. pobór prądu A : 5,8@230V Obroty/min. : ok. 54 Wysokość całkowita m: 0,71 Masa całkowita kg: ok. 123 BIG-ASS-FAN Ø 6,10 m / 20' Śmigła "Powerfoil 8" z zawieszeniem i naciągiem linowym Przepustowość: m³/h: ok Max. moc silnika KM/KW: 2,00/1,5 Silnik V: 400/230 Silnik Hz: 60 Max. pobór prądu A : 5,0@230V Obroty/min. : ok. 69 Wysokość całkowita m: 0,71 Masa całkowita kg: ok. 106 BIG-ASS-FAN Ø 4,88 m / 16' Śmigła "Basic 6" z zawieszeniem i naciągiem linowym Przepustowość: m³/h: ok Max. moc silnika KM/KW: 1,50/1,11 Silnik V: 400/230 Silnik Hz: 60 Max. pobór prądu A : 5,0@230V Obroty/min. : ok. 87 Wysokość całkowita m: 0,71 Masa całkowita kg: ok ) zamówienie dodatkowe, patrz arkusz ) na zapytanie s2525 s2526 s Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła m według wentylatora/użytkowania 4. Wentylatory Strona Solar/Photovoltaik

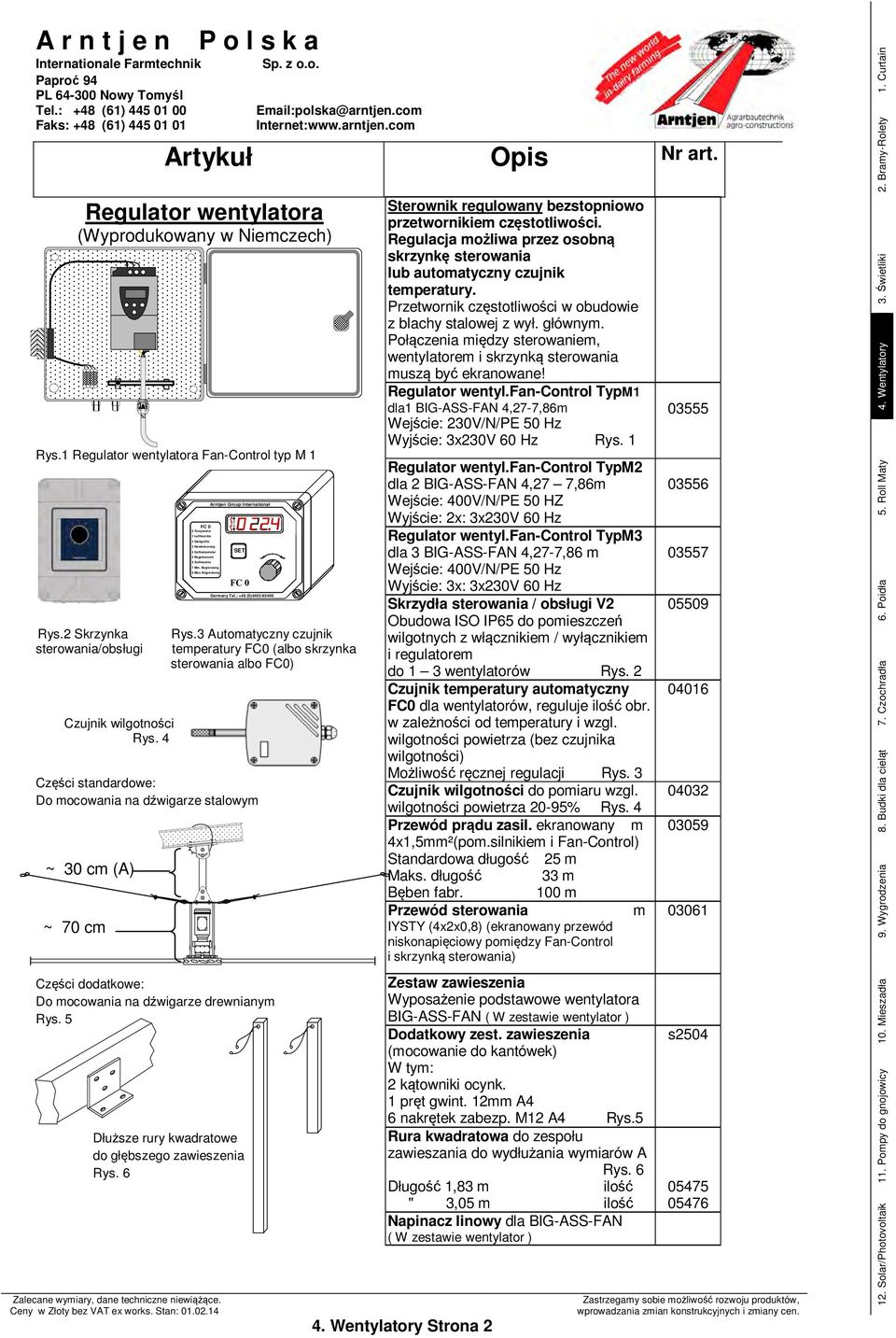

5 Artykuł Opis Nr art. Regulator wentylatora (Wyprodukowany w Niemczech) Rys.1 Regulator wentylatora Fan-Control typ M 1 Rys.2 Skrzynka sterowania/obsługi Czujnik wilgotności Rys. 4 Części standardowe: Do mocowania na dźwigarze stalowym ~ 30 cm (A) ~ 70 cm FC 0 0 Temperatur 1 Luftfeuchte 2 Stellgröße 3 Handsteurung 4 Solltemperatur 5 Regelbereich 6 Sollfeuchte 7 Min. Begrenzung 8 Max. Begrenzung Arntjen Group International Rys.3 Automatyczny czujnik temperatury FC0 (albo skrzynka sterowania albo FC0) Części dodatkowe: Do mocowania na dźwigarze drewnianym Rys. 5 SET FC 0 Germany Tel.: +49 (0) Dłuższe rury kwadratowe do głębszego zawieszenia Rys. 6 Sterownik regulowany bezstopniowo przetwornikiem częstotliwości. Regulacja możliwa przez osobną skrzynkę sterowania lub automatyczny czujnik temperatury. Przetwornik częstotliwości w obudowie z blachy stalowej z wył. głównym. Połączenia między sterowaniem, wentylatorem i skrzynką sterowania muszą być ekranowane! Regulator wentyl.fan-control TypM1 dla1 BIG-ASS-FAN 4,27-7,86m Wejście: 230V/N/PE 50 Hz Wyjście: 3x230V 60 Hz Rys. 1 Regulator wentyl.fan-control TypM2 dla 2 BIG-ASS-FAN 4,27 7,86m Wejście: 400V/N/PE 50 HZ Wyjście: 2x: 3x230V 60 Hz Regulator wentyl.fan-control TypM3 dla 3 BIG-ASS-FAN 4,27-7,86 m Wejście: 400V/N/PE 50 Hz Wyjście: 3x: 3x230V 60 Hz Skrzydła sterowania / obsługi V2 Obudowa ISO IP65 do pomieszczeń wilgotnych z włącznikiem / wyłącznikiem i regulatorem do 1 3 wentylatorów Rys. 2 Czujnik temperatury automatyczny FC0 dla wentylatorów, reguluje ilość obr. w zależności od temperatury i wzgl. wilgotności powietrza (bez czujnika wilgotności) Możliwość ręcznej regulacji Rys. 3 Czujnik wilgotności do pomiaru wzgl. wilgotności powietrza 20-95% Rys. 4 Przewód prądu zasil. ekranowany m 4x1,5mm²(pom.silnikiem i Fan-Control) Standardowa długość 25 m Maks. długość 33 m Bęben fabr. 100 m Przewód sterowania m IYSTY (4x2x0,8) (ekranowany przewód niskonapięciowy pomiędzy Fan-Control i skrzynką sterowania) Zestaw zawieszenia Wyposażenie podstawowe wentylatora BIG-ASS-FAN ( W zestawie wentylator ) Dodatkowy zest. zawieszenia (mocowanie do kantówek) W tym: 2 kątowniki ocynk. 1 pręt gwint. 12mm A4 6 nakrętek zabezp. M12 A4 Rys.5 Rura kwadratowa do zespołu zawieszania do wydłużania wymiarów A Rys. 6 Długość 1,83 m ilość " 3,05 m ilość Napinacz linowy dla BIG-ASS-FAN ( W zestawie wentylator ) 4. Wentylatory Strona s Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła

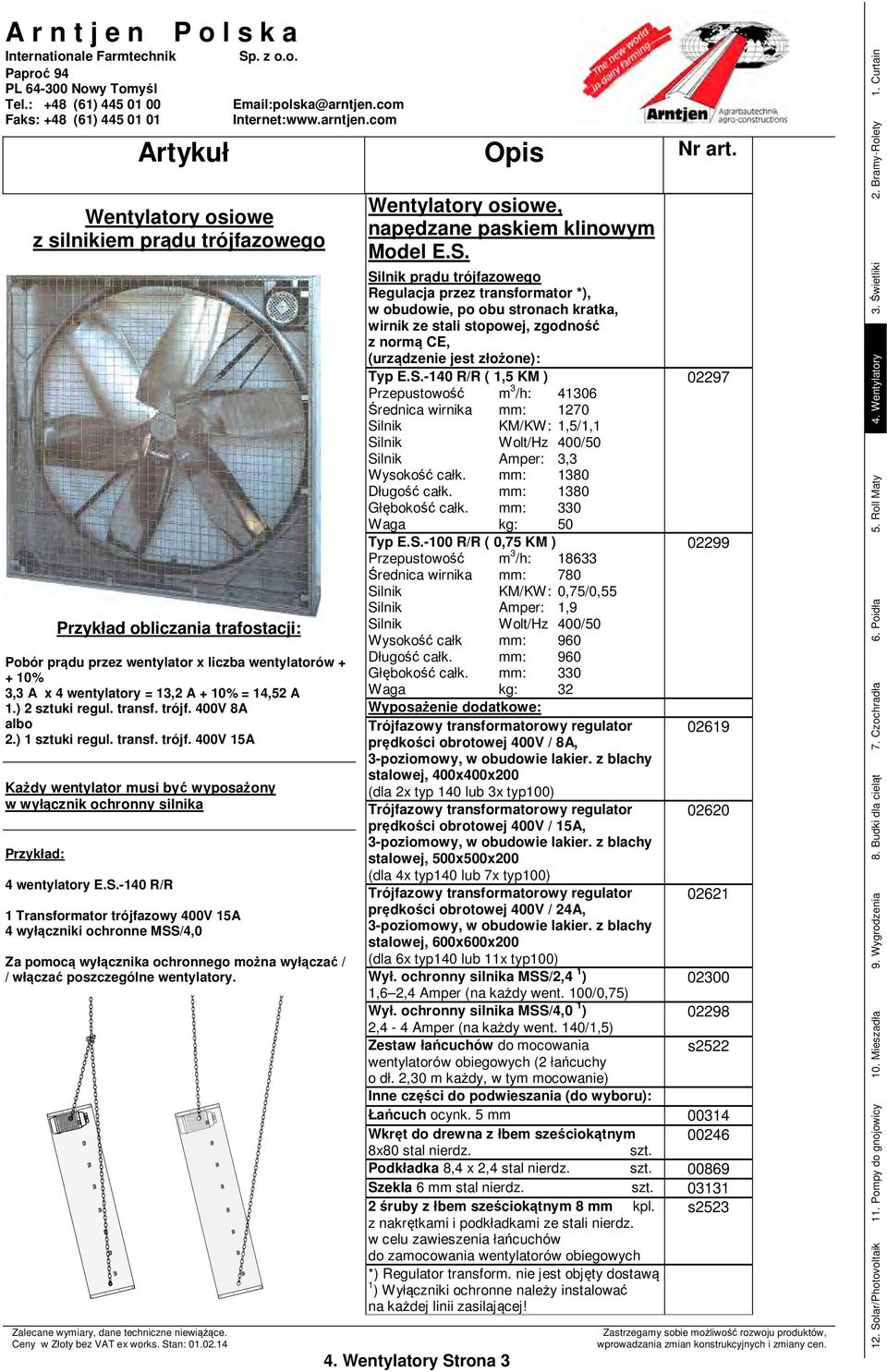

6 Artykuł Opis Nr art. Wentylatory osiowe z silnikiem prądu trójfazowego Przykład obliczania trafostacji: Pobór prądu przez wentylator x liczba wentylatorów % 3,3 A x 4 wentylatory = 13,2 A + 10% = 14,52 A 1.) 2 sztuki regul. transf. trójf. 400V 8A albo 2.) 1 sztuki regul. transf. trójf. 400V 15A Każdy wentylator musi być wyposażony w wyłącznik ochronny silnika Przykład: 4 wentylatory E.S.-140 R/R 1 Transformator trójfazowy 400V 15A 4 wyłączniki ochronne MSS/4,0 Za pomocą wyłącznika ochronnego można wyłączać / / włączać poszczególne wentylatory. Wentylatory osiowe, napędzane paskiem klinowym Model E.S. Silnik prądu trójfazowego Regulacja przez transformator *), w obudowie, po obu stronach kratka, wirnik ze stali stopowej, zgodność z normą CE, (urządzenie jest złożone): Typ E.S.-140 R/R ( 1,5 KM ) Przepustowość m 3 /h: Średnica wirnika mm: 1270 Silnik KM/KW: 1,5/1,1 Silnik Wolt/Hz 400/50 Silnik Amper: 3,3 Wysokość całk. mm: 1380 Długość całk. mm: 1380 Głębokość całk. mm: 330 Waga kg: 50 Typ E.S.-100 R/R ( 0,75 KM ) Przepustowość m 3 /h: Średnica wirnika mm: 780 Silnik KM/KW: 0,75/0,55 Silnik Amper: 1,9 Silnik Wolt/Hz 400/50 Wysokość całk mm: 960 Długość całk. mm: 960 Głębokość całk. mm: 330 Waga kg: 32 Wyposażenie dodatkowe: Trójfazowy transformatorowy regulator prędkości obrotowej 400V / 8A, 3-poziomowy, w obudowie lakier. z blachy stalowej, 400x400x200 (dla 2x typ 140 lub 3x typ100) Trójfazowy transformatorowy regulator prędkości obrotowej 400V / 15A, 3-poziomowy, w obudowie lakier. z blachy stalowej, 500x500x200 (dla 4x typ140 lub 7x typ100) Trójfazowy transformatorowy regulator prędkości obrotowej 400V / 24A, 3-poziomowy, w obudowie lakier. z blachy stalowej, 600x600x200 (dla 6x typ140 lub 11x typ100) Wył. ochronny silnika MSS/2,4 1 ) ,6 2,4 Amper (na każdy went. 100/0,75) Wył. ochronny silnika MSS/4,0 1 ) ,4-4 Amper (na każdy went. 140/1,5) Zestaw łańcuchów do mocowania s2522 wentylatorów obiegowych (2 łańcuchy o dł. 2,30 m każdy, w tym mocowanie) Inne części do podwieszania (do wyboru): Łańcuch ocynk. 5 mm Wkręt do drewna z łbem sześciokątnym x80 stal nierdz. szt. Podkładka 8,4 x 2,4 stal nierdz. szt Szekla 6 mm stal nierdz. szt śruby z łbem sześciokątnym 8 mm kpl. s2523 z nakrętkami i podkładkami ze stali nierdz. w celu zawieszenia łańcuchów do zamocowania wentylatorów obiegowych *) Regulator transform. nie jest objęty dostawą 1 ) Wyłączniki ochronne należy instalować na każdej linii zasilającej! 4. Wentylatory Strona Solar/Photovoltaik 11. Pompy do gnojowicy 10. Mieszadła 9. Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła

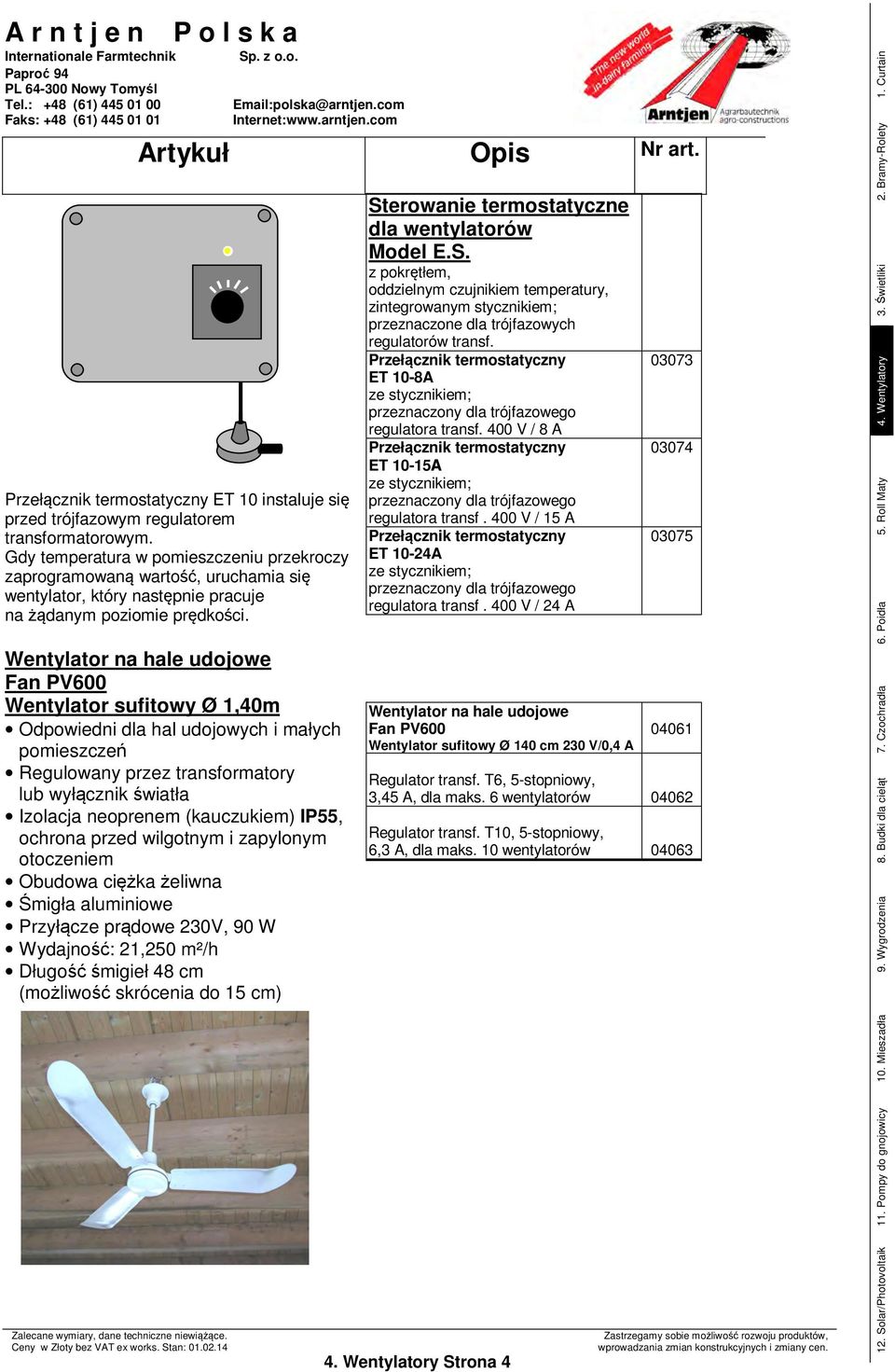

7 Artykuł Opis Nr art. A r n t j Przełącznik termostatyczny ET 10 instaluje się przed trójfazowym regulatorem transformatorowym. Gdy temperatura w pomieszczeniu przekroczy zaprogramowaną wartość, uruchamia się wentylator, który następnie pracuje na żądanym poziomie prędkości. Wentylator na hale udojowe Fan PV600 Wentylator sufitowy Ø 1,40m Odpowiedni dla hal udojowych i małych pomieszczeń Regulowany przez transformatory lub wyłącznik światła Izolacja neoprenem (kauczukiem) IP55, ochrona przed wilgotnym i zapylonym otoczeniem Obudowa ciężka żeliwna Śmigła aluminiowe Przyłącze prądowe 230V, 90 W Wydajność: 21,250 m²/h Długość śmigieł 48 cm (możliwość skrócenia do 15 cm) Sterowanie termostatyczne dla wentylatorów Model E.S. z pokrętłem, oddzielnym czujnikiem temperatury, zintegrowanym stycznikiem; przeznaczone dla trójfazowych regulatorów transf. Przełącznik termostatyczny ET 10-8A ze stycznikiem; przeznaczony dla trójfazowego regulatora transf. 400 V / 8 A Przełącznik termostatyczny ET 10-15A ze stycznikiem; przeznaczony dla trójfazowego regulatora transf. 400 V / 15 A Przełącznik termostatyczny ET 10-24A ze stycznikiem; przeznaczony dla trójfazowego regulatora transf. 400 V / 24 A Wentylator na hale udojowe Fan PV600 Wentylator sufitowy Ø 140 cm 230 V/0,4 A Regulator transf. T6, 5-stopniowy, 3,45 A, dla maks. 6 wentylatorów Regulator transf. T10, 5-stopniowy, 6,3 A, dla maks. 10 wentylatorów Wygrodzenia 8. Budki dla cieląt 7. Czochradła 6. Poidła 11. Pompy do gnojowicy 10. Mieszadła 4. Wentylatory Strona Solar/Photovoltaik

8 US-Wentylatory osiowe Wentylatory mieszające Przegrody legowiskowe dla krów Drabiny paszowe diagonalne dla cieląt, młodzieży i krów Roll-Maty na legowiska Poidło z dużym otworem Urządzenie podgrzewające odpływowym z obiegiem dla systemów poideł Duży wybór mieszadeł do gnojowicy

9 Arntjen program ofertowy dla hodowców bydła Arntjen Curtain Arntjen Roll Maty Arntjen Wygrodzenia Mega-Wentylatory Arntjen Poidła korytowe Mieszadła do gnojowicy* Arntjen Świetliki kalenicowe Czochradła Mieszadła zatapialne elektryczne* zgarniacze obornika hydrauliczne* Budki dla cieląt Arntjen FarmControl *) odrębny katalog Przedstawiciel handlowy firmy Arntjen: A r n t j e n, Tel.: +48 (0) polska@arntjen.com Faks: +48 (0) Internet:
