1 Instrukcja monta u i regulacji drzwi ELDOR wer.1.4 Instrukcja monta u i regulacji drzwi szybowych ELDOR

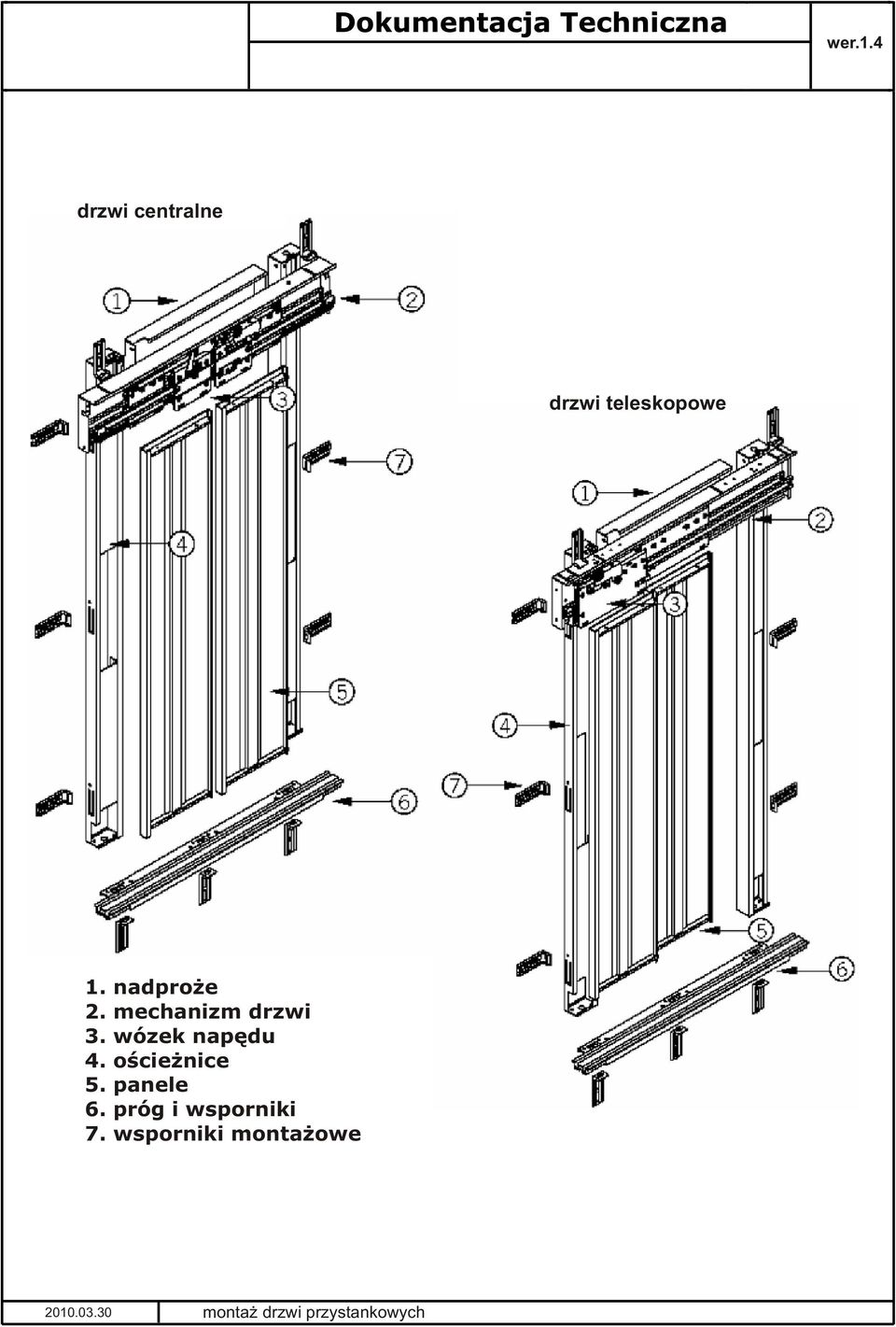

2 drzwi centralne drzwi teleskopowe 1. nadpro e 2. mechanizm drzwi 3. wózek napêdu 4. oœcie nice 5. panele 6. próg i wsporniki 7. wsporniki monta owe

3 przed ostatecznym skrêceniem oœcie nic, sprawdzæ³ d³ugoœæ przek¹tnych A i B. Powinny byæ jednakowe A B przek¹tna A i B oœcieznica prawa M8x16 oœcieznica lewa M8x 16

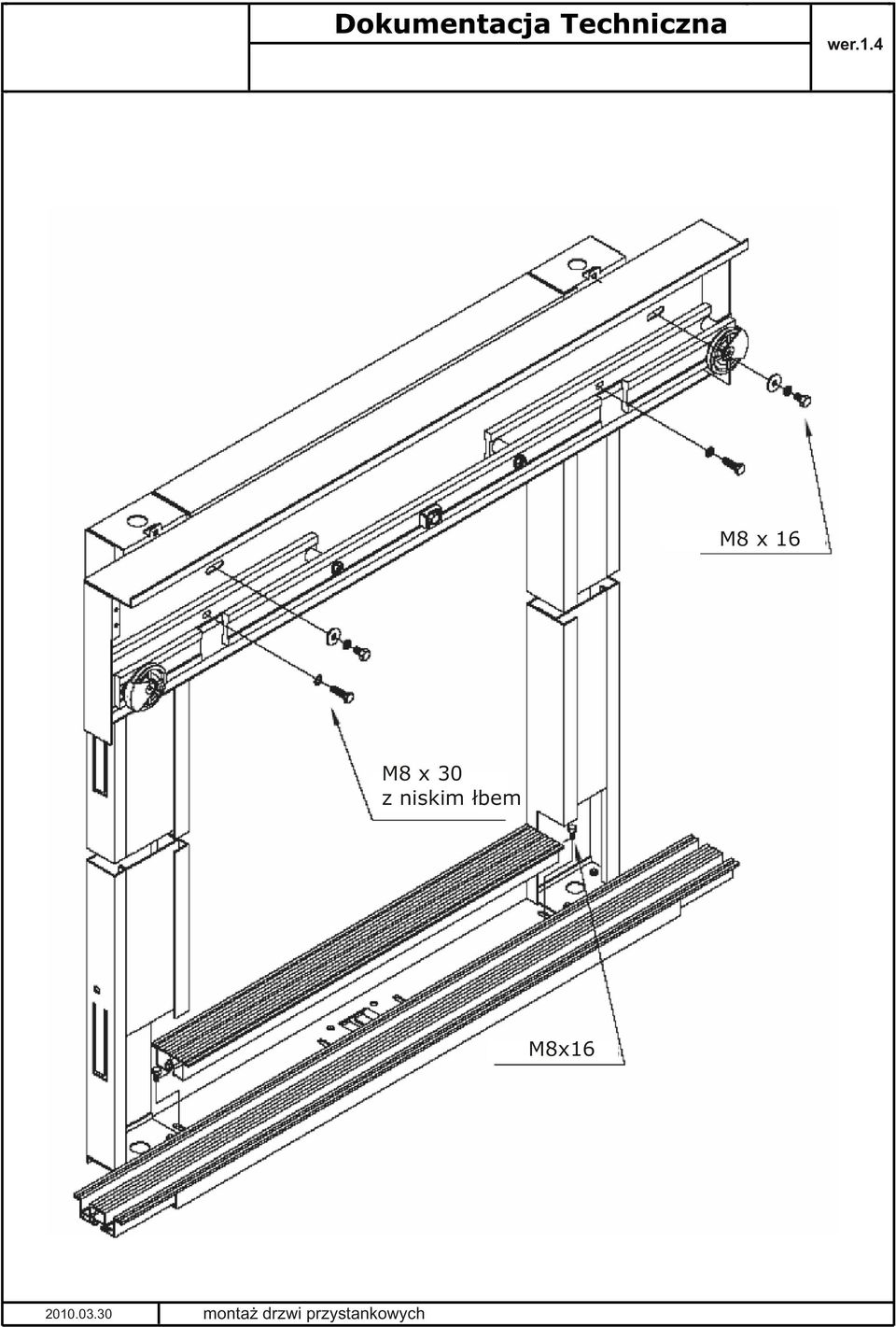

4 M8 x 16 M8 x 30 z niskim ³bem M8x16

5 szczegó³ A M12 X 120 KO EK ROZPOROWY szczegó³ B szczegó³ A wsporniki opcjonalne szczegó³ B

6 monta wieszaków i prowadników paneli drzwi przystankowych prowadnica wózek wieszak panel prowadnik próg Monta mechanizmu odryglowywania drzwi kluczem trójk¹tnym drzwi teleskopowe prawe i/lub centralne 2 panelowe drzwi teleskopowe lewe i/lub centralne 4,6 lub 8 panelowe

7 Regulacja paneli drzwi: 1. ustaw panele w centralnym p³o eniu wzglêdem otworów w wózkach, pozostawiaj¹c odleg³oœæ ok. 15mm pomiêdzy krawêdzi¹ wózka, a panela (rys.1) 2. przesuñ panele z wózkami, a do osi¹gniêcia po³o enia krañcowego (rys.2) 3. delikatnie ustaw panel za pomoc¹ górnej i dolnej nakrêtki wieszaka, tak aby by³ równoleg³y do oœcie nicy (rys. 2) 4. sprawdÿ odleg³oœci pomiêdzy panelem a progiem oraz pomiêdzy panelami(rys. 3). Dokrêæ nakrêtki wieszaków. rys. 1 rys. 3 rys. 2 rys.4 UWAGA WA NE: po wyregulowaniu po³o enia paneli, sprawdÿ czy panele zachodz¹ na siebie we w³aœciwy sposób (rys. 4). Jest to tzw. labirynt przeciw ogniowy, który zapewnia odpornoœæ ogniow¹ drzwi.

8 regulacja rolek wózków: 1. regulacja rolek odbywa siê dziêki ich minoœrodowoœci. 2. za pomoc¹ klucza amplulowego i klucza p³askiego, obróæ oœ aby zlikwidowac nadmierny luz pomiêdzy rolk¹ a prowadnic¹. Zakontruj nakrêtkê po wyregulowaniu 3. Regulacja jest prawid³owa, jeœli rolki dotykaj¹ do prowadnicy ale mog¹ siê swobodnie obracaæ Regulacja fabryczna nie jest ostateczna i musi byæ dokonana na obiekcie po zakoñczeniu monta u! rolka sta³a rolka z regulacj¹ Regulacja rygla i kontaktu elektrycznego drzwi szybowych (patrz rysunki nastêpna strona): 1. regulacja œrubami A, ustaw rygiel zamka tak aby odleg³oœæ osi obrotu rygla od krawêdzi wózka wynosi³a 100mm (rys1). Gdy wózek dotyka do gumowego stopera (1) wyreguluj wspornik monta owy kontaktu elektrycznego tak, aby odleg³oœæ pomiêdzy krawêdzi¹ zamka rygla, a krawêdzi¹ wspornika wynosi³a 1mm, gdy rygiel jest ca³kowicie w po³o eniu zamkniêtym (rys. 1, 2, 3). 2. ustaw zderzak rygla (A2), tak aby rygiel pozostawa³ w po³o eniu poziomym (rys. 4) 3. ustaw zderzak B2 pozostawiaj¹c wystarczaj¹ca odleg³oœæ dla ca³kowicie otwartego rygla zamka. Regulacja wspó³pracy rolek rygla z krzywka drzwi kabinowych (patrz rysunki na nastêpnej stronie): 1. ustaw po³o enie ( œruby B, rys. 5 i 6) zamka rygla w taki sposób, aby odleg³oœæ pomiêdzy krawêdzi¹ wózka z symetraln¹ pomiêdzy rolkami wynosi³a 145mm 2. sprawdziæ czy krzywka drzwi kabinowych jest zamontowana centralnie pomiêdzy rolkami zamka rygla (rys 5 i 7), dla wszystkich drzwi przystankowych

9 wspornik kontaktu oœ obrotu rygiel zderzak rygla zderzak wózka * minimalna odleg³oœæ przed zamkniêciem ³¹cznika elektrycznego wspornik kontaktu x 8 M8 (A) regulacja zamka rys. 1 rygiel rys.2 M8 przeciw kontakt rys. 3 M8 (B) regulacja zamka ry. 4 rys. 5

10 * gdy drzwi 4 panelowe o szerokoœci otwarcia od 600 do wymiar 100mm œruba M6 (B) regulacja zamka rys. 6 Konserwacja i utrzymanie w eksploatacji: 1. sprawdÿ czy drzwi przystankowe s¹ prawid³owo zaryglowane i otwieraj¹ sie wy³¹cznie za pomoc¹ klucza trójk¹tnego 2. sprawdÿ czy sprê yna powrotna pewnie zamyka drzwi szybowe 3. SprawdŸ czy zamki sa w³aœciwie oznakowane (zgodnoœæ z dokumentacj¹ certyfikacyjn¹). Nalepki musza byæ widoczne. 4. SprawdŸ czy ³¹czniki (kontakty i przeciw kontakty) s¹ w³aœciwie zamocowane i pracuj¹ bez oporów i zaciêæ 5. SprawdŸ czy mostkowanie kontaktu i przeciw kontaktu jest w³asciwe. rys.7 Jeœli zauwa y³eœ nieprawid³owe dzia³anie lub stan techniczny ³¹czników elektrycznych lub innych elementów zamka rygla - wymieñ wadliwe podzespo³y. Nie naprawiaj ich we w³asnym zakresie!
