1 IRwin Wielofunkcyjny Miernik Gazowy INNOWACYJNY, WIELOFUNKCYJNY CZUJNIK QUALITY ASSURANCE IN THE AUTOMOTIVE INDUSTRY GAZU UŁATWIENIE KONTROLI DYWANOWYCH SIECI GAZOWYCH

Innowacyjność INNOWACYJNE NARZĘDZIE I SYSTEM PRÓBKOWANIA. IRwin jest przenośnym, certyfikowanym i niezwykle bezpiecznym wykrywaczem gazu.

IRwin i dołączone do niego akcesoria, takie jak ergonomiczny system nośny i system próbkowania, zostały zaprojektowane do użytkowania w trudnych warunkach.

Dzięki praktycznemu systemowi szybkiego dopasowywania, użytkownik zawsze może zastosować odpowiednią do określonych warunków pracy sondę.

2 Innowacyjność INNOWACYJNE NARZĘDZIE I SYSTEM PRÓBKOWANIA. IRwin jest przenośnym, certyfikowanym i niezwykle bezpiecznym wykrywaczem gazu. Posiada certyfikację TÜV dotyczącą pomiarów DGW tlenu oraz toksycznych gazów. Modele SX posiadają zarówno regionalne jak i krajowe certyfikaty zezwalające na używanie ich w nawet w Strefie 0. IRwin i dołączone do niego akcesoria, takie jak ergonomiczny system nośny i system próbkowania, zostały zaprojektowane do użytkowania w trudnych warunkach. W szczególności modularny system sond ograniczający liczbę dodatkowych elementów, które podczas badania musi nosić operator. Dzięki praktycznemu systemowi szybkiego dopasowywania, użytkownik zawsze może zastosować odpowiednią do określonych warunków pracy sondę. System nośny jest połączeniem zoptymalizowanej ergonomii i dobrego rozkładu ciężaru. TECHNOLOGIA CZUJNIKÓW IRwin Nasz własny zintegrowany system czujników podczerwieni (zgłoszony do opatentowania) ma bardzo krótki czas reakcji i przywrócenia. System zapobiega fałszywym alarmom o wycieku gazu oraz zapewnia szybką i trafną ocenę wycieku. Połączenie świetnie rozwiniętej chromatografii gazowej i czujników umożliwia szybkie odróżnienie metanu od pochodzących z różnych źródeł gazów naturalnych. FUKNCJE I KORZYŚCI Ukierunkowane na metan pomiary z użyciem technologii IR Wysoka wrażliwość, krótki czas reakcji i przywracania (udoskonalona technologia czujników IR) 100% rozróżnialności między metanem, a gazem błotnym Maksymalna ergonomia - lekki i przenośny Dokonywanie pomiarów jest możliwe w trudnych warunkach (solidna obudowa) Ułatwiająca przesyłanie danych łączność bezprzewodowa Zintegrowany odbiornik sygnału GPS gwarantujący rzetelne śledzenie pomiaru Wodoodporność (IP54) Przyłącza Wyświetlacz Wodoodporność

Ergonomiczne wyposażenie i łatwy w obsłudze

UŻYTKU W TRUDNYCH WARUNKACH MAŁA I SOLIDNA

POMIARÓW NA DUŻYCH OBSZARACH (ZGŁOSZONY DO

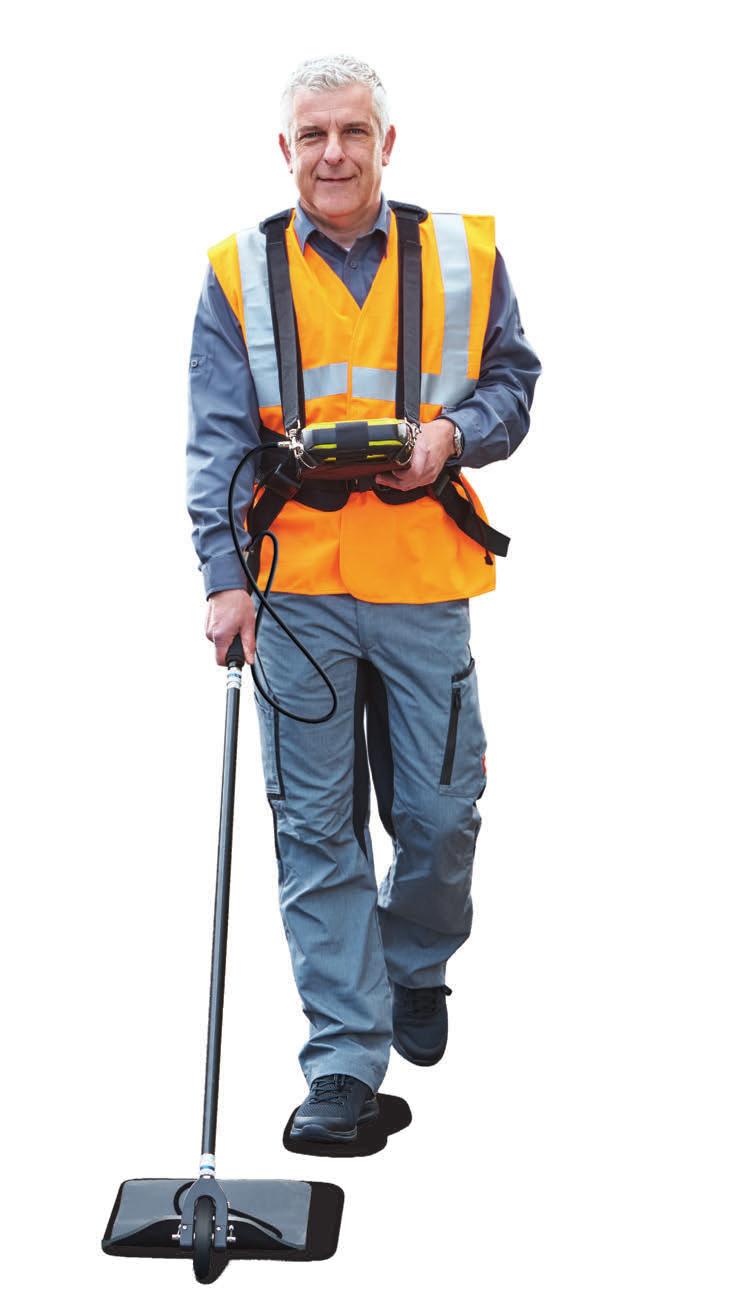

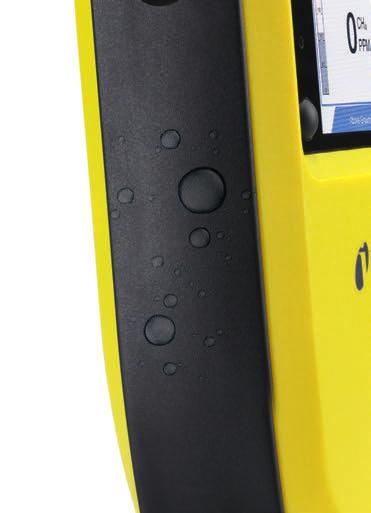

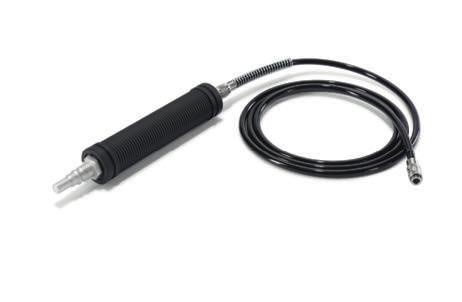

3 Ergonomiczne wyposażenie i łatwy w obsłudze system sond JASNY I ŁATWY W ODCZYCIE WYŚWIETLACZ DO POMIARÓW DOKONYWANYCH W JASKRAWYM ŚWIETLE TRWAŁA KONSTRUKCJA DO UŻYTKU W TRUDNYCH WARUNKACH MAŁA I SOLIDNA SONDA RĘCZNA DLA SZYBKICH POMIARÓW W TRUDNO DOSTĘPNYCH MIEJSCACH SONDA DYWANOWA Z KÓŁKIEM PROWADZĄCYM DLA ŁATWIEJSZYCH POMIARÓW NA DUŻYCH OBSZARACH (ZGŁOSZONY DO OPATENTOWANIA) SONDA DZWONOWA STWORZONA DO EFEKTYWNEGO WYKRYWANIA GAZU NA KAŻDEGO RODZAJU POWIERZCHNIACH (ZGŁOSZONA DO OPATENTOWANIA) MODULARNY SYSTEM SOND UMOŻLIWIA SZYBKĄ WYMIANĘ NA ODPOWIEDNI RODZAJ SZYBKI W OBSŁUDZE I ŁATWY DO PODNIESIENIA SYSTEM JEZDNY

pomiarowych Sonda dywanowa uniesiona nad płotem -

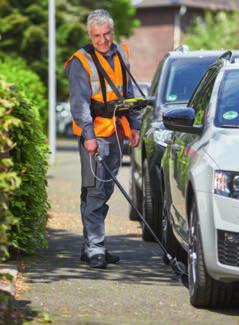

Ruchem nadgarstka możesz odwrócić Sondę Dywanową i

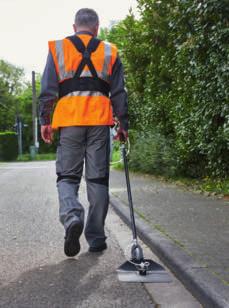

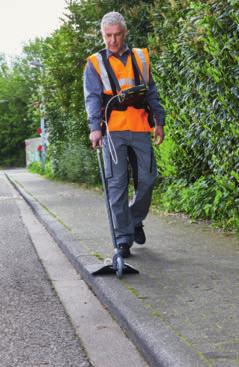

możliwe jest dokładne przesuwanie urządzenia nad

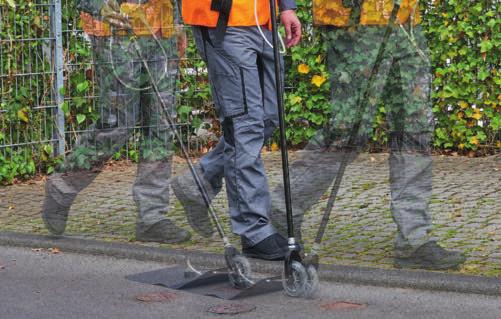

Sondę dywanową możesz zarówno pchąc jak I ciągnąć

4 Modularny system IRwin umozliwia łatwe dostosowanie do róznych powierzchni i sytuacji pomiarowych Sonda dywanowa uniesiona nad płotem - można zobaczyć mechanizm blokujący opadanie maty. Ruchem nadgarstka możesz odwrócić Sondę Dywanową i z łatwością szukać pod samochodami i innymi przeszkodami. Dzięki Sondzie dywanowej z kółkiem prowadzącym możliwe jest dokładne przesuwanie urządzenia nad szczeliną między krawężnikiem a chodnikiem. Sondę dywanową możesz zarówno pchąc jak I ciągnąć za sobą. Zmiana położenia Sondy Dywanowej nie wymaga zmiany tempa pracy, po prostu przenosisz uchwyt na drugą stronę.

Innowacyjność jest kwestią detali TRYB PRACY UŻYTKOWNIKA ŁĄCZNOŚC BLUETOOTH INTELIGENTNY CZUJNIK IRwin W celu uniknięcia błędnych pomiarów i fałszywych alarmów, IRwin wyposażony został w czujnik

Zaawansowany technologicznie czujnik, w większości przypadków, umożliwia odróżnienia metanu od gazów błotnych niemal w czasie rzeczywistym (<15s).

5 Innowacyjność jest kwestią detali TRYB PRACY UŻYTKOWNIKA ŁĄCZNOŚC BLUETOOTH INTELIGENTNY CZUJNIK IRwin W celu uniknięcia błędnych pomiarów i fałszywych alarmów, IRwin wyposażony został w czujnik podczerwieni połączony ze specjalnym filtrem gazu (zgłoszony do opatentowania). Zapobiega on również zakłóceniom spowodowanym parą wodną, etanolem oraz gazami spalinowymi. Zaawansowany technologicznie czujnik, w większości przypadków, umożliwia odróżnienia metanu od gazów błotnych niemal w czasie rzeczywistym (<15s). Bardzo niska koncentracja etanu może zostać wykryta przy pomocy unikalnego wbudowanego w urządzenie chromatografu gazowego. KALIBRACJA ZAKRES POMIAROWY GPS WLOT GAZU WYLOT GAZU PRZYCISKI STERUJĄCE TRYB POMIAROWY ZASILANIE MODELE IRwin : IRwin S IRwin SX IRwin SXT IRwin SXG IRwin SXGT Badanie nad ziemią Pomiary w odwiertach Zamknięte przestrzenie W budynkach Pomiar czystości gazu Ostrzeżenie o zagrożeniu wybuchem Analiza składu gazu (tryb GC) Ostrzeżenie o zagrożeniu zatruciem

6 DANE TECHNICZNE Klasyfikacja bezpieczeństwa Wykrywane gazy Zakres pomiarów ATEX II 1G. Ex ia IIC T3 Ga (Strefa 0) Zobacz poniżej pod Informacje dotyczące zamawiania (poniżej) 1 ppm do 100% CH4 ZESTAWY AKCESORIÓW Sonda dywanowa z kółkiem prowadzącym Czas ładowania Czas pracy 100% w 4h (3h w trybie szybkie ładowanie ) > 8h Sonda dzwonowa z drążkiem Zasilanie Bateria Li-ion Zabezpieczenia IP Temperatura pracy IP54 Modele SXT i SXGT: Od -15 do +40 C Inne modele Od -20 do +50 C AKCESORIA Mata wraz z kółkiem prowadzącym Temperatura przechowywania Od -25 do +70 C Wilgotność powietrza Wymiary (W x H x D): Waga max. 95% RH, niekondensująca 197 x 256 x 62 mm ok. 1.6 kg Sonda dzwonowa Sonda ręczna INFORMACJE DOTYCZĄCE ZAMAWIANIA Nazwa IRwin S IRwin S ZESTAW (metan i dwutlenek węgla) Nr części * ** Drążek IRwin SX IRwin SX ZESTAW (metan i dwutlenek węgla) * ** Przedłużacz drążka IRwin SXT IRwin SXT ZESTAW * ** (metan, dwutlenek węgla, tlen, siarkowodór i tlenek węgla) IRwin SXG IRwin SXG ZESTAW (metan, dwutlenek węgla, etan, propan, butan) IRwin SXGT IRwin SXGT ZESTAW * ** * ** (metan, dwutlenek węgla, etan, propan, butan, siarkowodór i tlenek węgla) * Wielofunkcyjny czujnik gazowy zawiera: sondę ręczną, wąż o długości 1.5m, torbę, pas na ramię, zasilacz do ładowania, samochodowy zasilacz do ładowania. ** Wielofunkcyjny czujnik gazowy ZESTAW zawiera: sondę ręczną, wąż o długości 1.5m, drążek, przedłużenie drążka, sondę dywanową, sondę dzwonową, torbę z pasem na ramię, walizkę transportową, zestaw filtrów, zasilacz do ładowania, samochodowy zasilacz do ładowania. Torba z pasem na ramię Walizka transportowa Mata Uprząż reachus@inficon.com Due to our continuing program of product improvements, specifications are subject to change without notice. hiba66pl1-04 (1704) 2017 INFICON
