Dräger X-am 7000 Detektor wielogazowy

Transkrypt

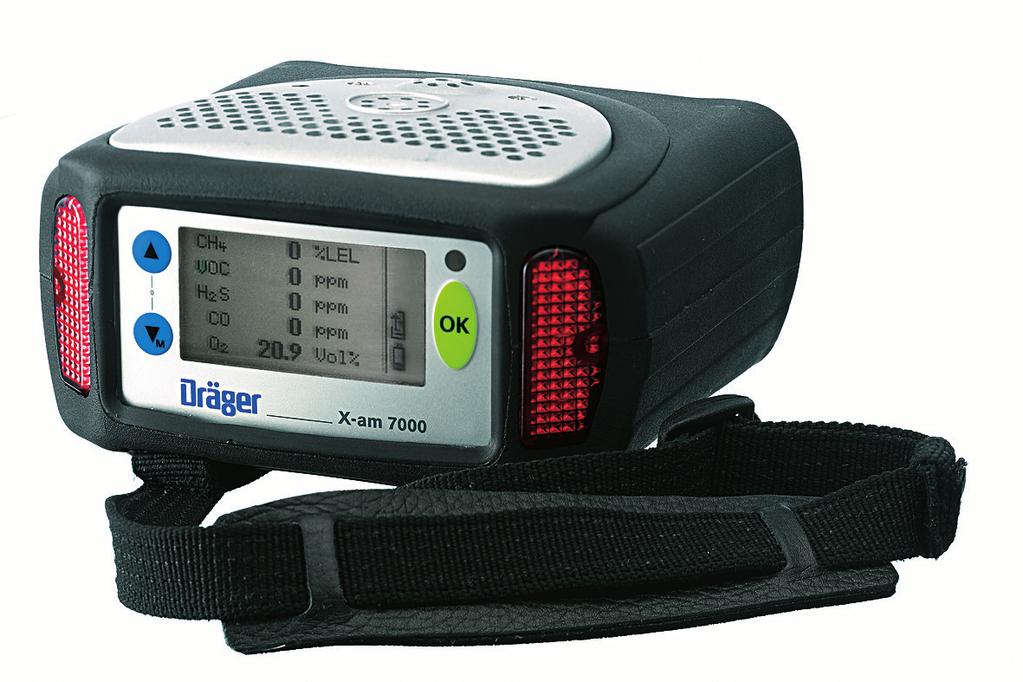

1 Dräger X-am 7000 Detektor wielogazowy Dräger X-am 7000 to właściwe rozwiązanie do jednoczesnej i nieprzerwanej detekcji do pięciu gazów. Detektor jest idealnym rozwiązaniem wszędzie tam, gdzie konieczna jest niezawodna detekcja tlenu, jak również gazów i par toksycznych oraz wybuchowych. Sensory Dräger Mieści do 5 czujników: 3 elektrochemiczne i 2 katalityczne, podczerwone lub detektor fotojonizacyjny (PID). Solidna obudowa Trwała, wodoszczelna, wyposażona standardowo w zintegrowaną osłonę gumową Funkcje alarmowe Widoczność 360, wielotonowy alarm akustyczny > 100 db Duży wyświetlacz Zrozumiała struktura, odporny na zarysowania wyświetlacz i komunikaty tekstowe ST

2 2 DRÄGER X-AM 7000 Zalety Szeroki wybór czujników gwarantujący elastyczność Bogata oferta ponad 25 różnych czujników DrägerSensor umożliwia detekcję ponad 100 gazów i par. Dräger X-am 7000 można wyposażyć w trzy czujniki elektrochemiczne oraz dwa katalityczne, podczerwone lub fotojonizacyjne. W wypadku czujnika katalitycznego Ex, mierzony gaz lub zakres pomiarowy można zmienić podczas użycia, co pozwala na łatwe dostosowanie detektora do różnych zastosowań. Czujniki DrägerSensor słyną z krótkich czasów reakcji, niewielkich czułości skrośnych, wysokiego poziomu precyzji i długiej żywotności. Inteligentne i zamienne czujniki Obok czujników elektrochemicznych, także katalityczne, podczerwieni i fotojonizacyjne rozpoznawane są automatycznie. Ponieważ wszystkie czujniki są wstępnie kalibrowane, zmianę konfiguracji Dräger X-am 7000 przeprowadzić można po prostu przez wymianę czujnika. Nie są wymagane żadne dodatkowe czynności serwisowe lub konserwacyjne. Odporny na zatrucia czujnik Ex Dzięki wysokiej czułości na łatwopalne pary organiczne innowacyjnego czujnika Ex, Dräger X-am 7000 niezawodnie ostrzega przed zagrożeniami i zapewnia najwyższy stopień bezpieczeństwa w atmosferach wybuchowych. Poza szybkim czasem reakcji na gazy i pary łatwopalne, czujnik charakteryzuje się również wysoką odpornością na skażenie związkami krzemu i siarkowodorem. W połączeniu z wysoką stabilnością sygnału, odporność na zatrucia zapewnia wyjątkowo długą, ponad 4-letnią żywotność czujnika, co umożliwia redukcję kosztów operacyjnych. Solidna, wodoszczelna konstrukcja Poza wbudowanym filtrem wody i przeciwpyłowym, Dräger X-am 7000 można zanurzyć w wodzie bez uszkodzenia, do głębokości 1 m. Specjalna budowa osłony gumowej chroni detektor przed uszkodzeniem przy upuszczeniu nawet z 1,5 m. Długi okres eksploatacji Kompletnie nowa budowa akumulatorowego modułu zasilającego z inteligentnym zarządzaniem procesu ładowania gwarantuje pełną funkcjonalność detektora przez okres do 20 godzin. Dostępny jest również alkaliczny moduł zasilający. Typowa żywotność czujników używanych z Dräger X-am 7000 to ponad 5 lat. Jeśli z biegiem czasu konieczna jest ich wymiana, modułowa koncepcja detektora pozwala na łatwą wymianę czujników w kilku prostych krokach.

3 DRÄGER X-AM Zalety Powiadomienia alarmowe Wyjątkowo głośny sygnalizator wielotonowy uniemożliwia zignorowanie stanów alarmowych wskazywanych ponadto widocznym z 360 alarmem wizualnym. Generowanie przez Dräger X-am 7000 opcjonalnego sygnału życia co każde sześć sekund, potwierdza prawidłową pracę detektora. Zintegrowana pompka Wysokowydajna pompka wewnętrzna zasysa mierzony gaz przez wąż o długości do 45m. Praca pompki jest nieprzerwanie monitorowana pod kątem zatkania. Łatwa detekcja wycieków Elastyczna sonda typu gęsia szyja ułatwia wyszukiwanie wycieków w rurociągach, zaworach, kryzach, etc. W trybie lokalizacji nieszczelności detektor generuje sygnały dźwiękowe z rosnącym lub malejącym tempem w zależności do wykrytego stężenia gazu. Informacje widoczne na pierwszy rzut oka Duży wyświetlacz graficzny i funkcja automatycznego przybliżania aktywna podczas alarmów gwarantują łatwe odczytanie wartości pomiarowych i symboli w celach natychmiastowej reakcji na sytuację lub zagrożenia. Wszystkie informacje podawane są w postaci tekstowej w celu łatwego zrozumienia. Intuicyjne funkcje oprogramowania Menu Dräger X-am 7000 opracowano we współpracy z naszymi klientami, dzięki czemu jest ono proste i łatwe w użyciu. Oprogramowanie Dräger CC-Vision umożliwia zapisanie w detektorze do pięciu różnych profili detekcji. W ten sposób możliwe jest przypisanie różnych konfiguracji detektora do określonych zadań i zastosowań. Sama zmiana ustawionych parametrów przeprowadzana jest podczas pracy z użyciem menu detektora. Zarządzanie danymi Zintegrowany rejestrator danych zapisuje do 3000 zbiorów wartości co równa się 100 godzinom pracy przy rejestracji jednego zbioru na minutę. Dane można następnie przesłać do PC poprzez interfejs podczerwony oraz przeanalizować dzięki oprogramowaniu Dräger GasVision.

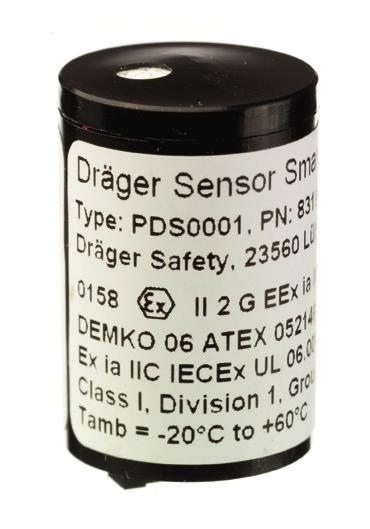

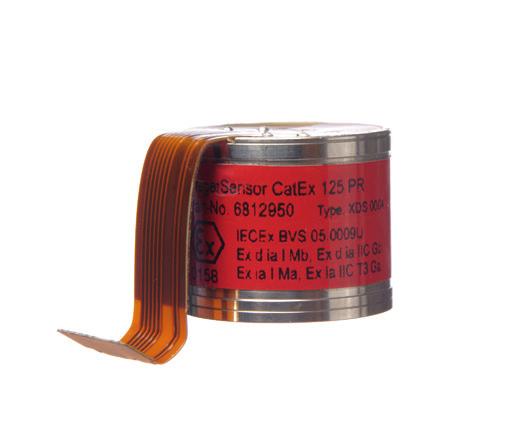

4 4 DRÄGER X-AM 7000 Komponenty systemu DrägerSensor XS Czujniki DrägerSensor XS przewyższają ofertę konkurencji dzięki wysokiej niezawodności i 5-letniej gwarancji. Inteligentna technologia plug-and-play umożliwia prostą instalację i aktywację czujników. D ST D D Czujniki katalityczne Dräger Ex Wiele gazów w tym samym czasie: czujniki katalityczne DrägerSensor Ex umożliwiają jednoczesną detekcję wielu gazów i par łatwopalnych w powietrzu. Czujniki PID Wiele niebezpiecznych substancji wybuchowych to także substancje toksyczne dla człowieka w stężeniach znacznie poniżej DGW (dolnej granicy wybuchowości), niemożliwych do wykrycia jedynie z użyciem sensorów katalitycznych. Niezawodna detekcja takich substancji w zakresie ppm osiągana jest z wykorzystaniem detektorów fotojonizacyjnych (tj. PID). Czujniki Dräger IR Trwałe i kompaktowe czujniki podczerwone Dräger pracują z wysoką niezawodnością oraz dokładnością nawet w atmosferach beztlenowych i charakteryzują się niskim kosztem eksploatacji.

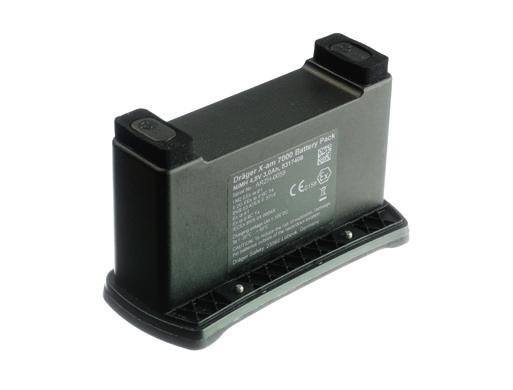

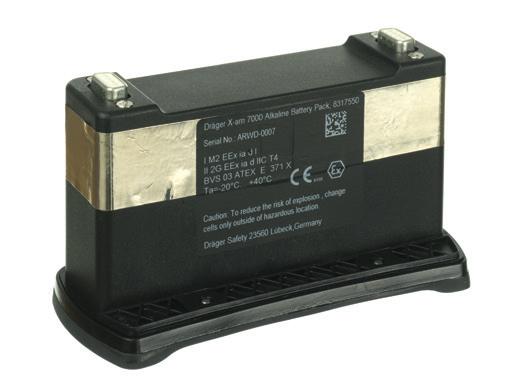

5 DRÄGER X-AM Komponenty systemu Dräger Bump Test Station Łatwa w użyciu, samodzielna i przenośna stacja testowa Dräger Bump Test Station umożliwia proste i szybkie skontrolowanie sprawności detektorów gazowych. ST ST ST Akcesoria Akumulatorowy moduł zasilający NiMH Alkaliczny moduł zasilający (bez baterii alkalicznych)

6 6 DRÄGER X-AM 7000 Akcesoria Moduł ładujący ST D ST ST Skórzana torba Zasilacz Do zasilania do ośmiu modułów ładujących Zestaw do montażu samochodowego

7 DRÄGER X-AM Powiązane produkty Dräger X-am 5000 Dräger X-am 5000 należy do generacji detektorów gazowych opracowanej specjalnie do zastosowania w monitorowaniu osobistym. Ten 1- do 5- gazowy detektor niezawodnie mierzy stężenia gazów i par wybuchowych, jak również O 2 i szkodliwych stężeń gazów toksycznych, par organicznych, odorantów i amin. ST Dräger X-am 5600 D Dzięki ergonomicznej konstrukcji oraz zastosowaniu innowacyjnej technologii czujników podczerwonych, Dräger X-am 5600 jest najmniejszym detektorem gazowym do pomiarów nawet 6 gazów jednocześnie. Ten trwały i wodoszczelny miernik jest idealny do osobistych zastosowań pomiarowych gwarantuje precyzyjne, niezawodne pomiary gazów i par wybuchowych, palnych, toksycznych oraz tlenu.

8 8 DRÄGER X-AM 7000 Dane techniczne Wymiary (W x H x D) 150 x 140 x 75 mm Waga Detektor 600 g Akumulator 490 g (3,0 Ah) 730 g (6,0 Ah) Warunki otaczające Temperatura -20 do +55 C, Ciśnienie Stopień ochrony IP 67 Wilgotność krótkookresowo -40 to +60 C 700 do 1300 hpa Czas pracy akumulatorów NiMH (4,8 V / 3,0 Ah) > 9 godzin Alarmy Czas ładowania Tryb pracy z pompą NiMH (4,8 V / 6,0 Ah) Zestaw alkaliczny 10 do 95% wilg. wzgl. > 20 godzin > 20 godzin Wizualny (widoczne z 360 migoczące diody) i akustyczny (> 100dB z 30 cm) 3,5 do 7 godzin, w zależności od typu zasilania Maksymalna długość węża 45m Dopuszczenia ATEX II 2G Ex d ia IIC T4 Gb MED UL CSA IECEx Znak CE - 20 Ta +60 C (NiMH) - 20 Ta +40 C (alkaliczny) I M2 Ex d ia I Mb BVS 03 ATEX E 371 X Certyfikat charakterystyki pomiarowej wg: EN 50271:2001 EN (dla sensorów CatEx od metanu do nonanu oraz sensorów podczerwonych) EN (CO, H 2 S, CO 2 ) EN (O 2 ) Dyrektywa wyposażenia morskiego 96/98/WE Klasa I, Dz. 1, Grupa A, B, C, D Kod temp. T4-20 Ta + 60 C (NiMH) - 20 Ta + 40 C (alkaliczny) Klasa I, Dz. 1, Grupa A, B, C, D Kod temp. T4-20 Ta + 60 C (NiMH) - 20 Ta + 40 C (alkaliczny) Ex d ia IIC T4 Gb - 20 Ta + 60 C (NiMH) - 20 Ta + 40 C (alkaliczny) Ex d ia I Mb Zgodność elektromagnetyczna (dyrektywa 2004/108/WE) Informacje zamówieniowe Opis Numer zamówieniowy Dräger X-am 7000, jednostka podstawowa wraz z adapterem kalibracyjnym, filtrem wodnym i przeciwpyłowym. Aby uzyskać jednostkę gotową do eksploatacji, należy zamówić także moduł zasilający i do 5 sensorów. Do zamówienia dołączyć można także opcjonalną, zintegrowaną pompkę lub rejestrator danych.

9 DRÄGER X-AM Informacje zamówieniowe Zasilanie Akumulatorowy moduł zasilający NiMH 4,8 V / 3,0 Ah Akumulatorowy moduł zasilający NiMH 4,8 V / 6,0 Ah Alkaliczny moduł zasilający Baterie alkaliczne (4 szt.) Akcesoria do ładowania Moduł ładujący Zasilacz dla do ośmiu modułów ładujących Zasilacz dla jednego modułu ładującego Zasilacz dla do dwóch modułów ładujących Zasilacz do użycia w pojazdach Zestaw do montażu samochodowego Opis Zakres pomiarowy Numer zamówieniowy Czujniki podczerwone DrägerSensor Smart IR Ex 0 100% DGW % obj. CH 4 DrägerSensor Smart IR CO 2 0 5% obj DrägerSensor Smart IR CO 2 HC 0 100% obj Czujniki katalityczne DrägerSensor Smart CatEx PR 0 100% DGW DrägerSensor Smart CatEx HC PR 0 100% DGW % obj. CH 4 DrägerSensor Smart CatEx FR PR 0 100% DGW % obj. CH 4 Czujnik PID DrägerSensor Smart PID ppm Czujniki elektrochemiczne DrägerSensor XS 2 CO ppm DrägerSensor XS EC CO ppm DrägerSensor XS R CO ppm DrägerSensor XS EC CO HC ppm DrägerSensor XS 2 H 2 S ppm DrägerSensor XS 2 H 2 S SR ppm DrägerSensor XS EC H 2 S ppm DrägerSensor XS EC H 2 S HC 0 1,000 ppm DrägerSensor XS R H 2 S ppm DrägerSensor XS 2 O % obj DrägerSensor XS EC O % obj DrägerSensor XS EC O 2 LS 0 25% obj DrägerSensor XS R O % obj DrägerSensor XS EC Aminy ppm DrägerSensor XS EC Cl ppm DrägerSensor XS EC ClO ppm DrägerSensor XS EC CO 2 0 5% obj DrägerSensor XS EC COClx 0 10 ppm DrägerSensor XS EC H ppm DrägerSensor XS EC H 2 HC 0 4% obj DrägerSensor XS EC HCN 0 50 ppm

10 2 DRÄGER X-AM 7000 Informacje zamówieniowe DrägerSensor XS EC Wodorki 0 20 ppm DrägerSensor XS EC NH ppm DrägerSensor XS EC NO ppm DrägerSensor XS EC NO ppm DrägerSensor XS EC Odoranty 0 40 ppm DrägerSensor XS EC OV ppm DrägerSensor XS EC OV-A ppm DrägerSensor XS EC PH 3 HC ppm DrägerSensor XS EC SO ppm Akcesoria kalibracyjne i komunikacyjne Adapter kalibracyjny Kabel przedłużający do kalibracji czujnika przy pomocy par Moduł E-Cal dla Dräger X-am Dräger Bump Test Station dla Dräger X-am Wraz z jedną butlą z gazem 58l (dostępne różne gazy i stężenia) Dräger Bump Test Station dla Dräger X-am 7000, bez butli z gazem Drukarka w zestawie dla Dräger Bump Test Station dla Dräger X-am Zawiera: Dräger Bump Test Station, drukarkę Dräger Mobile Printer, pojedynczą ładowarkę, akumulatory NiMH, okablowanie USB, narzędzie do ustawiania, Dräger CC-Vision (bez butli z gazem) Drukarka w zestawie dla Dräger Bump Test Station dla Dräger X-am (jak ), wraz z jedną butlą z gazem 58l (dorępne różne gazy i stężenia) Dräger GasVision Dräger CC-Vision Darmowe Communications & Sales Marketing PL GS Zastrzegamy prawo zmian 2016 Drägerwerk AG & Co. KGaA CENTRALA Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Germany PRZEDSTAWICIELSTWA SIEDZIBA GŁÓWNA KATOWICE Dräger Safety Polska Sp. z o.o. ul. Uniwersytecka Katowice Tel Fax BIURO HANDLOWE GŁOGÓW Dräger Safety Polska sp. z o.o. Plac Konstytucji 3 Maja Głogów Tel Fax BIURO HANDLOWE RUMIA Dräger Safety Polska sp. z o.o. ul. Grunwaldzka Rumia Tel Fax BIURO HANDLOWE WARSZAWA Dräger Safety Polska sp. z o.o. Al. Jerozolimskie Warszawa Tel Fax Znajdź lokalnego przedstawiciela handlowego na stronie:
