1 detektor gazów łatwopalnych i toksycznych TCD-B-06-PL

2 Łatwa integracja Bezproblemowa integracja z istniejącymi sieciami WirelessHART oraz systemami zarządzania (AMS) Odporna budowa Aluminiowa obudowa pokryta farbą poliestrową Wykonanie zarazem ognioszczelne i iskrobezpieczne CHARAKTERYSTYKA Bezprzewodowość WirelessHART 7.2 Regulowany interwał transmisji Transmitowane: stężenie, stan sieci, napięcie baterii, liczba dni od kalibracji, temperatura Trwała bateria Bateria o 5 letniej żywotności i gwarancji* Wymiana baterii w aktywnej strefie Ex Szybki montaż Uniwersalny uchwyt montażowy ułatwiający instalację lub wymianę urządzenia Czujnik FLEXsense Automatyczna identyfikacja zamontowanego czujnika Wymiana czujnika w aktywnej strefie Ex Prosta kalibracja i obsługa Konfiguracja, kalibracja i uruchomienie testu sprawności za pomocą pojedynczego przycisku Wyświetlacz informujący o koncentracji gazu, połączeniu sieciowym i stanie baterii Zintegrowane zaciski do podłączenia komunikatora lub komputera z modemem HART *Dla odświeżania co 8 sekund. Uzyskanie 5 letniej gwarancji na baterię wymaga jej zarejestrowania. WirelessHART jest znakiem handlowym Field Comm Group, FLEXsense jest znakiem handlowym United Electric Controls. 2

3 SPECYFIKACJA Czujnik Temperatura składowania: Trwałość składowania: metan (CH 4 ) siarkowodór (H 2 S) tlenek węgla (CO) 3 lata w szczelnym opakowaniu zalecana 22 C (72 F) 1 rok w szczelnym opakowaniu 6 miesięcy w szczelnym opakowaniu Oczekiwany czas pracy 1 : 5 lat 2 lata 2 lata Temperatura robocza: -40 C (-40 F ) do 65 C (149 F) -40 C (-40 F ) do 65 C (149 F) -40 C (-40 F ) do 55 C (131 F) Rodzaj sensora: niedyspersyjnej absorpcji podczerwieni elektrochemiczny elektrochemiczny Zakres pomiarowy: 0 do 100 % DGW (LEL) 0 do 100 ppm 0 do 500 ppm Rozdzielczość: 1 % DGW (LEL) 1 ppm 1 ppm Dokładność 2 : ±2% DGW (LEL) lub ±5% wskazania, co większe ±2 ppm lub ±5% wskazania, co większe ±5 ppm lub ±5% wskazania, co większe Czas reakcji (T90) 3 : 30 sekund <30 sekund <30 sekund Czas stabilizacji: 2 minuty <1 minuta <1 minuta Czujnik amoniaku w przygotowaniu. Uwaga: Czujniki są wymienne i konfigurują się z urządzeniem automatycznie; montaż nie wymaga żadnych narzędzi i może być przeprowadzony w aktywnej strefie ATEX. Bateria Bateria Napięcie robocze Żywotność Zestaw składający się z dwóch ogniw litowych 7,2 V 5 lat przy odświeżaniu co 8 sekund 1 Czas pracy uzależniony od warunków otoczenia i ekspozycji na gaz 2 W warunkach normalnych przy 20 C (68 F) i 1 atm. Dokładność może zmieniać się w zależności od częstotliwości, dokładności kalibracji i warunków otoczenia np.: ciśnienia atmosferycznego, temperatury i wilgotności) 3 Nie zawiera czasu latencji sieci radiowej TCD-B-06-PL 3

4 SPECYFIKACJA Przetwornik Temperatura robocza: Wilgotność robocza: Wykonanie materiałowe: -40 C (-40 F ) do 65 C (149 F) zalecana 0% do 98% wilgotności względnej stop aluminium (maksymalna zawartość miedzi 0,25%) malowany proszkowo farbą poliestrową, stal nierdzewna 316, mosiądz niklowany, szkło hartowane Stopień ochrony obudowy: 4X / IP66 (obudowa) Wyświetlacz: graficzny LCD o wymiarach 57 x 32 mm Język menu: Pamięć ustawień i danych: Antena: Montaż: Waga: angielski nieulotna EEPROM 2,4 GHz, dostosowana do pracy w strefie Ex uniwersalny uchwyt montażowy do mocowania na 2 rurze lub ścianie ok. 3,56 kg (sam przetwornik) ok. 4,36 kg (przetwornik z czujnikiem i baterią) Wyjście i programowanie Protokół komunikacyjny: WirelessHART HART 7.2; plik EDDL dostępny na Zmienne mierzone: zmienna mierzona (PV): siarkowodór (H 2 S) stężenie w ppm metan (CH 4 ) stężenie w % DGW (LEL) tlenek węgla (CO) stężenie w ppm 2. zmienna mierzona (SV): temperatura ( C); nie dotyczy czujnika metanu 3. zmienna mierzona (TV): dni od ostatniej kalibracji (dni) 4. zmienna mierzona (QV): napięcie pracy baterii (V) Programowanie: przenośny komunikator HART lub komputer z modemem HART podłączonym do zacisków HART umieszczonych w komorze baterii lub zdalnie poprzez system AMS Uruchomienie kalibracji/testu poprzez zewnętrzny przycisk na obudowie sprawności 4

5 JAK ZAMAWIAĆ Przykładowy kod TCD50H1A03: Monitor Vanguard ze standardowym zestawem montażowym i czujnikiem metanu TCD50H1 A 03 Monitor Vanguard TCD50H1 przetwornik, oprogramowanie, moduł komunikacji radiowej WirelessHART 7.2, antena 2,4 GHz Krok 1 - wybierz zestaw montażowy FLEXmount A B C zestaw standardowy zestaw magnetyczny zestaw uniwersalny Krok 2 - wybierz czujnik FLEXsense 03 czujnik metanu (CH 4 ) 04 czujnik siarkowodoru (H 2 S) 05 czujnik tlenku węgla (CO) N/A bez czujnika Krok 3 - wybierz baterię zapasowa bateria litowa o 2 ogniwach; napięcie pracy 7,2 V Akcesoria i części zapasowe zapasowa bateria litowa o 2 ogniwach; napięcie pracy 7,2 V zapasowy czujnik metanu (CH4) FLEXsense ; nie zawiera przetwornika zapasowy czujnik siarkowodoru (H 2 S ) FLEXsense ; nie zawiera przetwornika zapasowy czujnik tlenku węgla (CO ) FLEXsense ; standardowy zestaw montażowy magnetyczny zestaw montażowy uniwersalny zestaw montażowy 1 Gdy zamawiana jako osobny lub dodatkowy element TCD-B-06-PL 5

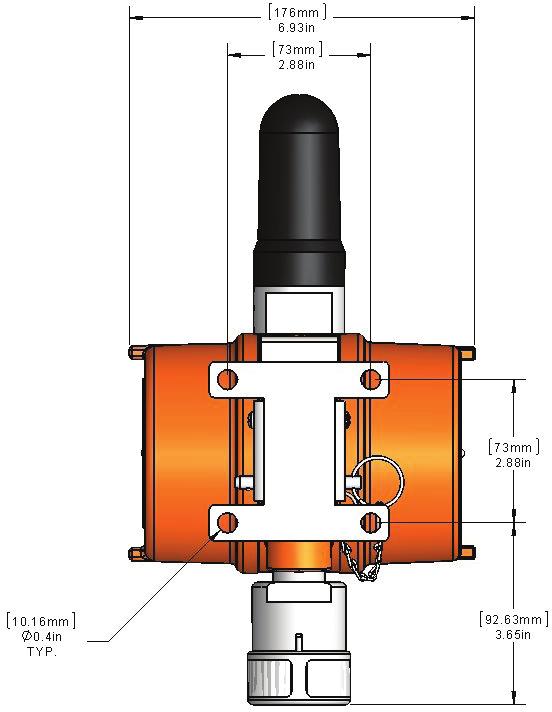

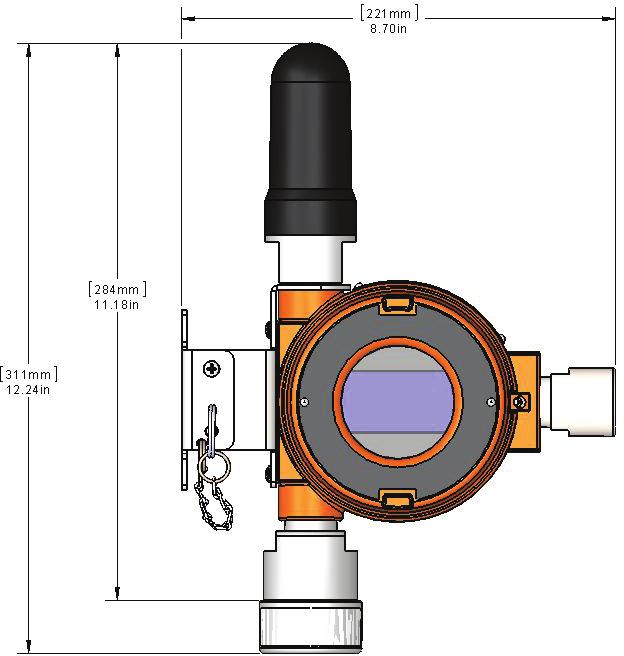

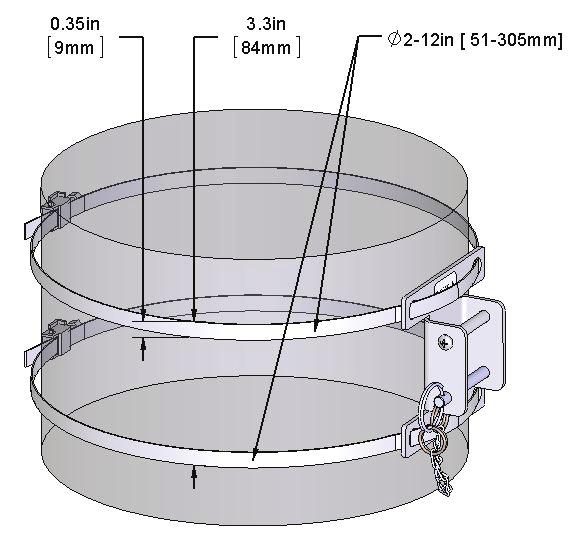

6 RYSUNKI WYMIAROWE ZESTAWY MONTAŻOWE FLEXMOUNT ZESTAW MAGNETYCZNY WIDOK Z PRZODU ZESTAW MAGNETYCZNY WIDOK Z BOKU ZESTAW UNIWERSALNY WIDOK IZOMETRYCZNY 6

7 ZATWIERDZENIA Model Ameryka Płn. Europa Międzynarodowe TCD50H1XXX Class I Div. 1, Groups C & D, T4 USA: Class I, Zone 1, AEx db ia [ia] IIB T4 Gb Enclosure Type 4X, IP66** Kanada: Class I, Zone 1, Ex db ia [ia] IIB T4 Gb -40 C < Ta < +65 C* II 2 (2) G Ex db ia [ia] IIB T4 Gb ITS 16 ATEX IP66** -40 C < Tamb < +65 C* IECEx ETL Ex db ia [ia] IIB T4 Gb IP66** -40 C < Tamb < +65 C* *Temperatura robocza może różnić się w zależności od zastosowanego czujnika. **Stopień ochrony obudowy 4X / IP66 dotyczy tylko obudowy a nie sensora. Deklaracje WE i certyfikaty zewnętrznych jednostek notyfikowanych są dostępne na stronie: ZGODNOŚĆ Z NORMAMI Urządzenie zostało certyfikowane w zgodności z odpowiednimi wymaganiami norm wymienionych w instrukcji obsługi. TCD-B-06-PL 7

8 MERCON Sp. z o.o. ul. Toruńska Włocławek tel.: faks: biuro@mercon.pl UNITED ELECTRIC CONTROLS UNITED ELECTRIC CONTROLS 180 Dexter Ave. P.O. Box 9143 Watertown, MA Telephone: Fax:
