(Niezawodna ochrona bez względu na potrzeby)

Transkrypt

1 Mierniki przenośne (Niezawodna ochrona bez względu na potrzeby) Mierniki przenośne i osobiste urządzenia monitorujące można podzielić na trzy grupy ze względu na podstawowe gazy, które wykrywają. Gazy palne Do zapłonu gazów palnych potrzebne są trzy czynniki: 1. Paliwo lub gaz palny 2. Wysoka temperatura lub źródło zapłonu 3. Tlen dla podtrzymania spalania Elementy te tworzą trójkąt wybuchowości. W przypadku usunięcia jednego z nich, do spalania nie dojdzie. Ważne jest również procentowe stężenie gazu palnego w powietrzu. Zgodnie z dyrektywą dotyczącą producenta ATEX94/9/WE oraz dyrektywą dotyczącą użytkownika 99/92/WE, każde osobiste urządzenie wykrywające obecność gazów palnych musi przejść próbę eksploatacyjną, jeżeli jest używane jako urządzenie zmniejszające niebezpieczeństwo eksplozji. Każdy producent starający się o certyfikat ATEX EC musi wykazać, że jego produkt jest zgodny z normą EN (lub EN50054) jako minimalnym wymogiem koniecznym do uzyskania zatwierdzenia ATEX. Wszystkie mierniki gazów palnych firmy MA zostały zaprojektowane, aby w pełni odpowiadać standardom ATEX i z tego powodu można je stosować jako urządzenia zabezpieczające. Tlen Przyrządy służące do wykrywania niedoboru tlenu lub jego zwiększonej zawartości (pomiar w procentach objętości), ostrzegania o niebezpieczeństwie uduszenia lub monitorowania napełnienia zbiorników i pojemników gazem obojętnym. Gazy toksyczne W celu wykrycia i zmierzenia zawartości substancji toksycznych w otaczającym powietrzu (zazwyczaj wyrażonej w ppm - ilości cząsteczek na milion), stosuje się mierniki jednogazowe lub wielogazowe. 146

2 Altair ALTAIR to miernik jednogazowy wykrywający niebezpieczne stężenia tlenku węgla oraz siarkowodoru lub tlenu. Wyposażony w port podczerwieni dla analizy zapisanych zdarzeń oraz potrójny system alarmowy i wskaźnik pozytywnej kontroli zwiększający bezpieczeństwo. Niewymagający konserwacji z dwuletnim okresem gwarancji stanowi idealne rozwiązanie pod kątem oszczędności w eksploatacji. Waga 125 g (przyrząd z zestawem baterii i zaciskiem). Wymiary 86 x 51 x 50 mm (D x z x G) - z zaciskiem mocującym. Okres 2 lata gwarancji po aktywacji lub 18 godzin alarmowych. Uruchomienie przyrządu po okresie 6 miesięcy od daty produkcji spowoduje proporcjonalne zmniejszenie okresu gwarancji Altair O 2 19,5/23 Vol % Altair O 2 19,5/18 VOL% Altair CO 25/100 ppm Altair CO 30/60 ppm Altair CO 35/400 ppm Altair H 2 5/10 ppm Altair H 2 10/15 ppm Altair H 2 7/14 ppm Altair Pro ALTAIR PRO - niezawodny i wydajny miernik jednogazowy do wykrywania tlenku węgla i wielu innych gazów toksycznych lub tlenu. Czytelny wyświetlacz LCD informuje o stężeniu gazu, warunkach alarmu, wartościach szczytowych oraz stanie baterii. Prosta i intuicyjna obsługa tylko jednym przyciskiem. Zarówno sensory, jak i bateria są wymienne, minimalizując tym samym koszty eksploatacji. Dostępne są specjalne wersje CO Fire dla traży Pożarnych oraz CO teel dla przemysłu metalurgicznego z sensorem odpornym na działanie wodoru. Waga 125 g (przyrząd z zestawem baterii i zaciskiem). Wymiary 86 x 51 x 50 mm (D x z x G) - z zaciskiem mocującym. Okresy gwarancyjne: CO, CO Fire, CO teel, H 2, O 2 : 30 miesięcy licząc od daty produkcji lub 24 miesiące licząc od daty pierwszego użycia, którekolwiek nastąpi wcześniej. O 2, NO 2, PH 3, HCN, Cl 2, ClO 2 : 18 miesięcy licząc od daty produkcji lub 12 miesięcy licząc od daty pierwszego użycia, którekolwiek nastąpi wcześniej Altair Pro O 2 19,5/23 VOL % Altair Pro CO, 25/100 ppm Altair PRO Fire CO, 25/100 ppm Altair PRO teel CO, 75/200 ppm Altair Pro H 2 5/10 ppm Altair Pro NH 3 25/50 ppm Altair Pro Cl 2 0,5/1 ppm Altair Pro CLO 2 0,1/0,3 ppm Altair Pro HCN 4,7/10 ppm Altair Pro NO 2 2/5 ppm Altair Pro PH 3 0,3/1 ppm Altair Pro O 2 2/5 ppm 147

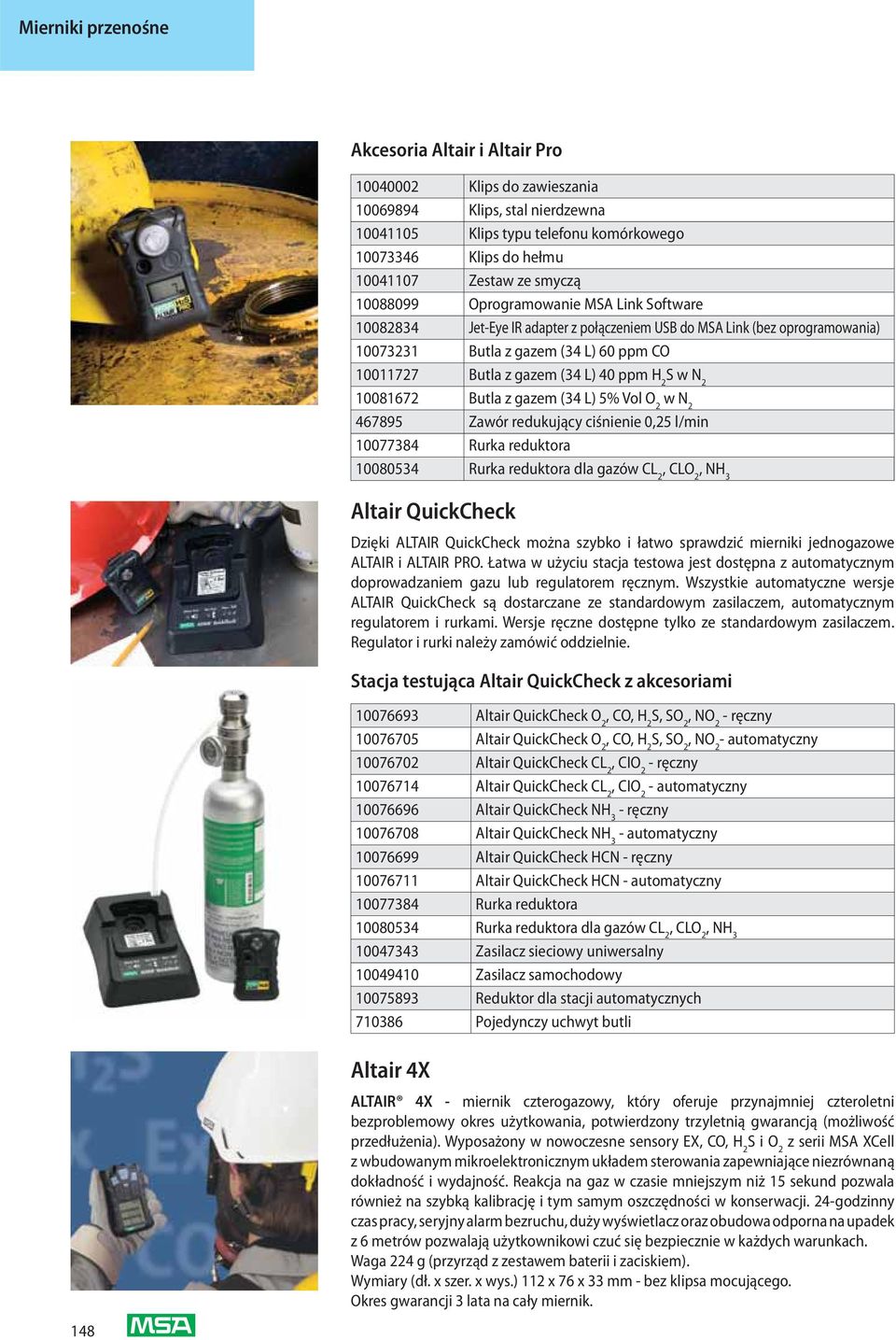

3 Akcesoria Altair i Altair Pro Klips do zawieszania Klips, stal nierdzewna Klips typu telefonu komórkowego Klips do hełmu Zestaw ze smyczą Oprogramowanie MA Link oftware Jet-Eye IR adapter z połączeniem UB do MA Link (bez oprogramowania) Butla z gazem (34 L) 60 ppm CO Butla z gazem (34 L) 40 w N Butla z gazem (34 L) 5% Vol O 2 w N Zawór redukujący ciśnienie 0,25 l/min Rurka reduktora Rurka reduktora dla gazów CL 2, CLO 2 Altair QuickCheck Dzięki ALTAIR QuickCheck można szybko i łatwo sprawdzić mierniki jednogazowe ALTAIR i ALTAIR PRO. Łatwa w użyciu stacja testowa jest dostępna z automatycznym doprowadzaniem gazu lub regulatorem ręcznym. Wszystkie automatyczne wersje ALTAIR QuickCheck są dostarczane ze standardowym zasilaczem, automatycznym regulatorem i rurkami. Wersje ręczne dostępne tylko ze standardowym zasilaczem. Regulator i rurki należy zamówić oddzielnie. tacja testująca Altair QuickCheck z akcesoriami Altair QuickCheck O 2, O 2, NO 2 - ręczny Altair QuickCheck O 2, O 2, NO 2 - automatyczny Altair QuickCheck CL 2, CIO 2 - ręczny Altair QuickCheck CL 2, CIO 2 - automatyczny Altair QuickCheck NH 3 - ręczny Altair QuickCheck NH 3 - automatyczny Altair QuickCheck HCN - ręczny Altair QuickCheck HCN - automatyczny Rurka reduktora Rurka reduktora dla gazów CL 2, CLO Zasilacz sieciowy uniwersalny Zasilacz samochodowy Reduktor dla stacji automatycznych Pojedynczy uchwyt butli 148 Altair 4X ALTAIR 4X - miernik czterogazowy, który oferuje przynajmniej czteroletni bezproblemowy okres użytkowania, potwierdzony trzyletnią gwarancją (możliwość przedłużenia). Wyposażony w nowoczesne sensory EX i O 2 z serii MA XCell z wbudowanym mikroelektronicznym układem sterowania zapewniające niezrównaną dokładność i wydajność. Reakcja na gaz w czasie mniejszym niż 15 sekund pozwala również na szybką kalibrację i tym samym oszczędności w konserwacji. 24-godzinny czas pracy, seryjny alarm bezruchu, duży wyświetlacz oraz obudowa odporna na upadek z 6 metrów pozwalają użytkownikowi czuć się bezpiecznie w każdych warunkach. Waga 224 g (przyrząd z zestawem baterii i zaciskiem). Wymiary (dł. x szer. x wys.) 112 x 76 x 33 mm - bez klipsa mocującego. Okres gwarancji 3 lata na cały miernik.

4 Altair 4X (przykładowe konfiguracje) Miernik Altair 4X-CH 4 -CO&H Miernik Altair 4X-CH 4 -CO Miernik Altair 4X-CH 4 -H Miernik Altair 4X CH 4 (4,4%)-fluoroscencyjny Miernik Altair 4X CH 4 (4,4%)-CO -fluorescencyjny Miernik Altair 4X CH 4 -fluoroscencyjny Miernik Altair 4X CH 4 -H 2 &CO-fluoroscencyjny Miernik Altair 4X CH 4 -CO-fluoroscencyjny Miernik Altair 4X CH 4 -H 2 -fluorescencyjny * Dostępne konfiguracje dla sensora gazów wybuchowych również z propanem, butanem, pentanem, wodorem Jet-Eye IR adapter NOWOŚĆ: Altair 4X jest od teraz dostępny również z nowymi sensorami, które są odpowiedzią na specyficzne wymagania naszych klientów. Wszystkie sensory MA cechuje bardzo szybki czas reakcji na gaz. Rodzaje nowych sensorów z rodziny MA XCell: EX-M - sensor gazów wybuchowych zoptymalizowany dla metanu EX-H - sensor gazów wybuchowych zoptymalizowany dla ciężkich węglowodorów, CO/LC-H 2 - podwójny sensor tlenku węgla i bardzo niskich stężeń siarkowodoru CO/NO 2 - podwójny sensor tlenku węgla i dwutlenku azotu O 2 /LC-H 2 - podwójny sensor dwutlenku siarki i bardzo niskich stężeń siarkowodoru CO-H/H 2 - podwójny sensor siarkowodoru i tlenku węgla odporny na działanie wodoru Konfiguracje z sensorem dla ciężkich weglowodorów Miernik Altair 4X-Ex-H-O Miernik Altair 4X-Ex-H-O 2 -CO-H Miernik Altair 4X-Ex-H-O 2 -CO-H 2, fluorescencyjny Konfiguracje z sensorem mierzącym niskie stężenia H Miernik Altair 4X-CH 4 [4,4%]-O 2 -CO/LC-H Miernik Altair 4X-CH 4 [4,4%]-O 2 -CO/LC-H 2, fluorescencyjny Miernik Altair 4X-Pentan-O 2 -CO/LC-H 2 Akcesoria Altair 4X Zawór redukujący ciśnienie Elektryczna pompka do pobierania próbek Mieszanka gazów(1.45% CH 4 ) Zestaw akcesoriów do kalibracji (nakładka, wężyk) Zestaw ładowarki Zawór redukujący ciśnienie 0,25 l/min Oprogramowanie MA Link oftware Jet-Eye IR adapter z połączeniem UB do MA Link (bez oprogramowania) Ładowarka samochodowa 149

5 Altair 5X ALTAIR 5X - najnowszy wielogazowy miernik MA do wykrywania i mierzenia maksymalnie sześciu gazów. Wykorzystuje znaną już z ALTAIR 4X technologię sensorów XCell oraz dodatkowo linię sensorów podczerwieni. Wytrzymałość urządzenia potwierdza trzyletnia gwarancja na sensory EX, O 2, O 2 oraz podczerwieni. Monochromatyczny lub kolorowy wyświetlacz, zamienne sensory, alarm bezruchu, wielojęzykowe menu oraz zintegrowana wewnętrzna pompka stanowią gwarancję wszechstronności urządzenia. Wytrzymała na upadek z 3 m obudowa dostępna również w wersji fotoluminescencyjnej pozwala na swobodne użytkowanie tego wysoce zaawansowanego technologicznie miernika. Waga miernika Altair 5X 0,45 kg - przyrząd z zestawem baterii i zaciskiem. Wymiary (cm) 17 x 8,87 x 4,55 bez klipsa do paska. Waga miernika Altair 5X z czujnikiem IR 0,52 kg. Wymiary (cm) 17 x 8.94 x 4.88 bez klipsa do paska. Okresy gwarancji: Elementy konstrukcyjne i elektronika - 3 lata sensory EX, O 2, H 2, CO, O 2, IR - 3 lata sensory Cl 2, NH3-2 lata sensory CLO 2, HCN, NO 2, NO, PH 3-1rok Altair 5X (przykładowe konfiguracje) Altair 5X pentan 0-100% DGW O 2, wyśw. monochromatyczny Altair 5X pentan 0-100% DGW, O Altair 5X pentan 0-100% DGW, O 2 wyśw. kol., łącze bezprzewodowe Altair 5X pentan 0-100% DGW, O 2, O 2 wyśw. kol Altair 5X IR pentan 0-100% DGW, O 2, 0-10% CO Altair 5X pentan 0-100% DGW, O Altair 5X pentan 0-100% DGW, O 2, CL Altair 5X IR pentan 0-100% DGW, O 2, 0-100% CH 4 Akcesoria Altair 5X kórzany pokrowiec Przewód probierczy 3 m Elastyczna sonda 30 cm Jet-Eye IR adapter z połączeniem UB do MA Link (bez oprogramowania) Oprogramowanie MA Link oftware Zawór redukujący ciśnienie automatyczny Zawór redukujący ciśnienie automatyczny (Cl 2, HCN, PH 3 ) Mieszanka gazów (58 l) CH %, CO-60, H 2-20, O 2-15% Mieszanka gazów (58 l) CH %, CO-60, H 2-20, O 2-15%, CO 2-2,5% Mieszanka gazów (58 l) CH %, CO-60, H 2-20, O 2-15%, O 2-10 Zawór redukujący ciśnienie automatyczny 150

6 tacja kalibrująca Galaxy G2X Nowa Automatyczna tacja Testująca MA GALAXY GX2 pozwala efektywnie zarządzać flotą przenośnych detektorów gazu przez proste oraz inteligentne testowanie i kalibrację. tacja obsługuje detektory jednogazowe MA ALTAIR i ALTAIR PRO oraz wielogazowe ALTAIR 4X i ALTAIR 5X wykorzystujące technologię czujników MA XCell. Ten łatwy w użyciu zautomatyzowany system oferuje wysoką wydajność zarówno jako samodzielna jednostka lub zintegrowany system, umożliwiając pełny dostęp do danych i kontrolę detektorów Rodziny ALTAIR MA. W momencie umieszczenia detektora gazu w systemie GALAXY GX2, może on być testowany i kalibrowany automatycznie. Elastyczność systemu pozwala na połączenie do dziesięciu stacji, czterech uchwytów butli z gazem oraz ładowarki wielostanowiskowej w jednym zestawie urządzeń. Ponadto istnieje możliwość wyboru jednego z 18 języków obsługi stacji w tym także języka polskiego. Opcjonalne oprogramowanie MA Link Pro zapewnia proaktywne zarządzanie poprzez identyfikacje niezrealizowanych testów oraz dostarczanie informacji o zarejestrowanych w pamięci detektora stężeniach gazów. Użytkowanie GALAXY GX2 znacznie zmniejsza całkowity koszt posiadania detektorów gazu poprzez zmniejszenie zużycia gazu kalibracyjnego i skrócenie czasu testowania. Wyświetlanie w jednym miejscu wyników testów i informacji o wykryciu gazu, dzienników sesji i pomiarów okresowych. Wyświetlanie na pulpicie w czasie rzeczywistym statusu grup stanowisk testowych systemu GALAXY. Możliwość przeglądania, drukowania i zapisywania w formie dokumentu w formacie PDF wyników filtrowania przeprowadzanego w czasie rzeczywistym. Możliwość bezpośredniego wprowadzania danych do systemu, filtrowania w czasie rzeczywistym, wyszukiwania wyników testów i komunikatów o wykryciu obecności gazu oraz pozyskiwania szczegółowych raportów. Pozwala również na wszechstronne sortowanie danych, drukowanie raportów testów i kalibracji oraz powiadamianie drogą ową o niepożądanych zdarzeniach. 151

7 Informacje dotyczące zamawiania systemu GALAXY GX2 tanowisko testowe systemu GALAXY GX2 (z wtyczką typu europejskiego) 1-zaworowe (do użytku tylko z 1 butlą z gazem do kalibracji) 4 -zaworowe (do użytku z maksymalnie 4 butlami z gazem do kalibracji) Z ładowaniem Bez ładowania Z ładowaniem Bez ładowania ALTAIR / ALTAIR PRO / / ALTAIR 4/4X ALTAIR 5/5X Elementy stanowiska testowego systemu GALAXY GX2 są dostarczone w stanie gotowym do szybkiego montażu. Celem skompletowania systemu należy połączyć ze sobą poszczególne elementy przy użyciu dostarczonych króćców gazowych. Zasilanie zapewniają oddzielne zasilacze każdego z elementów będące ich standardowym wyposażeniem. Poniższe informacje zawierają spis pozostałych podzespołów i akcesoriów stacji oraz niektórych części zamiennych. Akcesoria Nr. katalogowy Opis Elektroniczny uchwyt butli dla gazów z RFID, z reduktorem Uchwyt butli bez elektronicznego sterowania, bez reduktora Karta D 4 GB Klucz oprogramowania MA Link Pro Klucz cyfrowy UB Osłona połączeń ostatniej stacji Ładowarka wielostanowiskowa mierników ALTAIR 4/4X Ładowarka wielostanowiskowa mierników ALTAIR 5/5X Drukarka naklejek lub paragonów / naklejek (zamów też ) Rolka naklejek (2800 naklejek na rolce) Rolka paragonów/naklejek (375 paragonów/naklejek na rolce) Rolka z termiczną taśmą barwiącą Gazy kalibracyjne ze znacznikiem RFID Nr. katalogowy Opis Butla z gazem do kalibracji (34 l) 1,45% CH 4, 15% O Butla z gazem do kalibracji (58 l) 1,45% CH Butla z gazem do kalibracji (58 l) 1,45% CH 4 ppm H2, 10 ppm O Butla z gazem do kalibracji (34 l) 1,45% CH 4, 10 ppm O Butla z gazem do kalibracji (58 l) 1,45% CH 4, 2,5% CO 2 152
