1 DRÄGER X-AM 7000 Draeger X-am 7000 niezawodne urządzenie pomiarowe z wymiennymi sensorami IR i Cat EX. X-AM /39

2 DRÄGER X-AM 7000 Wodoodporn y IP 67 Elastyczny Wytrzymały Niezawodny Intuicyjny X-AM /39

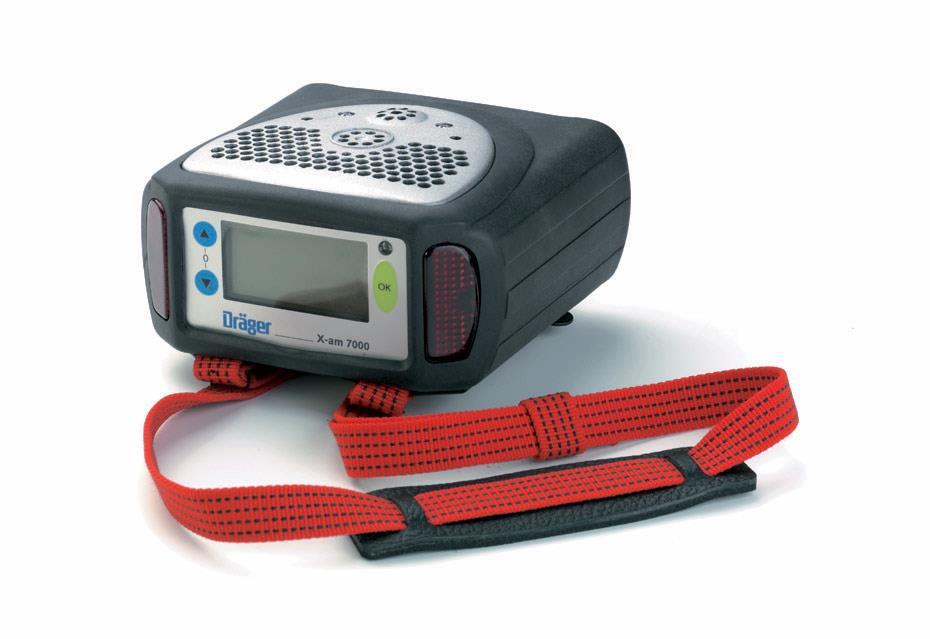

3 1. IDENTYFIKACJA ELEMENTÓW SKŁADOWYCH Wlot pompy Alarm LED Wyświetlacz Syrena Pokrywa sensorów Sygnał życia Przyciski Alarm LED X-AM /39

pomiarowy Budownictwo Telekomunikacja Przemysł

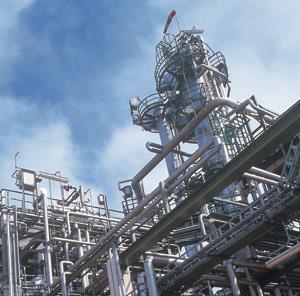

4 2. RYNKI ZBYTU Oczyszczalnie ścieków i energetyka Przemysł rafineryjny Górnictwo Firmy wykonujące pomiarowy Budownictwo Telekomunikacja Przemysł chemiczny Statki Rolnictwo Straż pożarna Browary etc. X-AM /39

3. DRÄGER X-AM 7000 ZŁĄCZA SENSORÓW 2 złącza HPP kompatybilne z: 3 różnymi inteligentnymi sensorami IR nowej generacji 2 różnymi inteligentnymi

5 3. DRÄGER X-AM 7000 ZŁĄCZA SENSORÓW 2 złącza HPP kompatybilne z: 3 różnymi inteligentnymi sensorami IR nowej generacji 2 różnymi inteligentnymi sensorami katalitycznymi nowej generacji 3 złącza sensorów elektrochemicznych kompatybilne z: 20 różnymi sensorami elektrochemicznymi X-AM /39

zastosowanie do 5 sensorów jednocześnie 3 elektrochemiczne i 2 katalityczne sensory lub sensory IR

6 4. SENSORY Inteligentne sensory: prekalibrowane Plug and Play (klient sam może wymieniać sensory) chip w sensorze zawiera dane pomiarowe wytrzymałe na uderzenia autotest sensora Elastyczność: zastosowanie do 5 sensorów jednocześnie 3 elektrochemiczne i 2 katalityczne sensory lub sensory IR (podczerwone) Różnorodność: ponad 25 różnych sensorów w ofercie MIERZALNE PONAD 100 GAZÓW X-AM /39

7 4.1 SENSORY KATALITYCZNE (0-100 %DGW & 0-100% OBJ.) Cechy Możliwa kalibracja gazów docelowych Detekcja i kalibracja gazów organicznych Filtr H2S zmniejsza zagrożenie zatruciem 10krotnie wyższa odporność na uderzenia w porównaniu z MUWA II Pełny tryb pomiarowy dla sensorów skalibrowanych na metan (urządzenie przełącza się automatycznie z % DGW na % obj.) X-AM /39

8 4.1 SENSORY KATALITYCZNE (0-100 %DGW & 0-100% OBJ.) Zalety Jedno urządzenie do różnych zadań Pomiar metanu w zakresie % ob. Różne gazy także pary organiczne mogą zostać wskazane bez potrzeby wykonywania dodatkowych obliczeń Sensor czuły na wodór Długa żywotność sensora 2 lata gwarancji Wytrzymały X-am 7000 wytrzymuje upadek z wys. 1,5 m bez wpływu na czynności pomiarowe. X-AM /39

9 4.2 SENSORY IR (PODCZERWONE) Cechy System optyczny bez elementów ruchomych Wspomagana programowo zmiana gazu Optyka sensora pokryta złotem IR EX Wskaże wiele węglowodorów (gazy wybuchowe jak CO, H 2, i acetylen nie zostaną zmierzone) IR CO Vol.% CO 2 IR CO 2 - HC Vol.% X-AM /39

4.2 SENSORY IR (PODCZERWONE) Zalety Niezależność od zawartości tlenu w próbie gazu Brak kontaminacji na sensorze także w zanieczyszczonym powietrzu przemysłowym Więcej pewności poprzez

10 4.2 SENSORY IR (PODCZERWONE) Zalety Niezależność od zawartości tlenu w próbie gazu Brak kontaminacji na sensorze także w zanieczyszczonym powietrzu przemysłowym Więcej pewności poprzez kalibrację gazem docelowym nie jest wymagane wyliczanie wartości pomiarowych Długie interwały kalibracyjne (6 miesięcy) Długo czas życia sensora 5 lat gwarancji X-AM /39

4.3 SENSORY ELEKTROCHEMICZNE Linia sensorów XS 2, 3, 5 lat gwarancji dla O 2, H 2 S, i CO Ekstremalnie niska odchyłka pomiarowa Zredukowane interwały kalibracyjne (do 12 miesięcy)

11 4.3 SENSORY ELEKTROCHEMICZNE Linia sensorów XS 2, 3, 5 lat gwarancji dla O 2, H 2 S, i CO Ekstremalnie niska odchyłka pomiarowa Zredukowane interwały kalibracyjne (do 12 miesięcy) Długi czas życia sensora Szybkie czasy reakcji / powrotu po wyższych stężeniach Wewnętrzne wyrównanie temperatury i ciśnienia 20 do +55 C ( 4 do +120 º F) X-AM /39

12 4.4 OCZEKIWANY OKRES ŻYCIA SENSORA Okres życia sensora zależy od jego typu. Na sensory serii XS-R na CO, H 2 S i O 2 producent udziela gwarancji 5 lat najdłuższa na rynku. X-AM /39

13 5. WYŚWIETLACZ Łatwy do czyszczenia Odporny na zarysowania Podświetlenie aktywowane na 60 sekund poprzez naciśnięcie przycisku W przypadku alarmu podświetlenie aktywne jest przez cały czas Duży, czytelny wyświetlacz graficzny Wartości pomiarowe wszystkich sensorów pokazane są na wyświetlaczu Poprawiona rozdzielczość wyświetlacza Auto Zoom przy mniej niż 5 aktywnych sensorach, sensory aktywne pokazane zostaną przy powiększonych wskazaniach X-AM /39

14 6. PAMIĘĆ DANYCH Dostępna jako opcja przy zapisie danych co minutę, można dokonać archiwizacji danych pomiarowych dla ostatnich 50 godzin pomiarów za pomocą programu GasVision zapisane dane mogą zostać przeanalizowane, przedstawione graficznie i opracowane Komunikacja i transmisja danych poprzez łącze IR (podczerwone) Symbole osób obsługujących urządzenie i miejsc pomiarowych zostaną zapisane w pamięci urządzenia X-AM /39

7. POMPA WEWNĘTRZNA Pompa wewnętrzna dostępna jako opcja Pobór próbki powietrza z odległości do 45 m Stały nadzór nad pompą za pomocą sensora przepływu ->

15 7. POMPA WEWNĘTRZNA Pompa wewnętrzna dostępna jako opcja Pobór próbki powietrza z odległości do 45 m Stały nadzór nad pompą za pomocą sensora przepływu -> alarm przy zakłóceniach Pompa aktywowana automatycznie po przykręceniu adaptera kalibracyjnego do urządzenia Możliwa łatwa wymiana pompy X-AM /39

16 8. NIEZAWODNY I ODPORNY IP 67: odporny na zanieczyszczenia wodoodporny Ochrona gumowa w standardzie -> do ochrony urządzenia przy upadku z wysokości 1,5 m W każdym wypadku prawidłowy i precyzyjny pomiar przez sensory Dräger a X-AM /39

17 9. OBSŁUGA Intuicyjna obsługa (3 przyciski) łatwo można nauczyć się obsługi, obsługa zbliżona do innych urządzeń Dräger a PAC EX2 i X-am 3000 Wszystkie komunikaty przedstawione w sposób czytelny Obsługa przycisków w rękawicach roboczych X-AM /39

10. WYBÓR WERCJI JĘZYKOWYCH Englisch Deutsch Spanisch Niederländisch Französisch Italienisch Schwedisch Norwegisch Dänisch Finnisch Tschechisch

18 10. WYBÓR WERCJI JĘZYKOWYCH Englisch Deutsch Spanisch Niederländisch Französisch Italienisch Schwedisch Norwegisch Dänisch Finnisch Tschechisch Portugiesisch Ungarisch POLSKI Russisch Türkisch Slowakisch Slowenisch Bulgarisch Rumänisch Kroatisch Hebräisch Japanisch Malaysisch Chinesisch X-AM /39

automatycznie przełączy się w normalny tryb pomiarowy Urządzenie wydaje rosnące lub malejące sygnały w

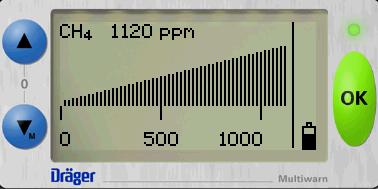

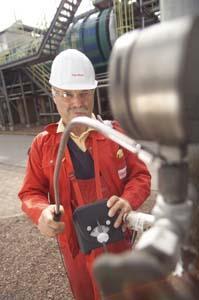

19 11. TRYB WYKRYWANIA NIESZCZELNOŚCI Wyświetlacz wskazuje w trybie wykrywania nieszczelności wykres w ppm, który pokazuje zmiany w koncentracji w krokach co 50 ppm w wypadku alarmu urządzenie automatycznie przełączy się w normalny tryb pomiarowy Urządzenie wydaje rosnące lub malejące sygnały w zależności od koncentracji Nowa, elastyczna sonda przydatna przy wykrywaniu nieszczelności X-AM /39

20 12. DOPUSZCZENIA Dräger X-am 7000 posiada następujące dopuszczenia: ATEX II 2G EEx ia d IIC T4; -20 < Ta < + 60 C I M2 EEx ia d I UL Class I, Div 1, Group A, B, C, D; Temp. code T4-20 Ü Ta Ü + 60 C CSA Class I, Div 1, Group A, B, C, D; T4-20 < Ta < + 60 C (beantragt) CE-Zeichen Elektromagnetische Verträglichkeit (Richtlinie 89/336/EWG) X-AM /39

(włącznie z alarmem zablokowanej pompy) Alarm wstępny i główny baterii Wyłączenie alarmu akustycznego Alarm

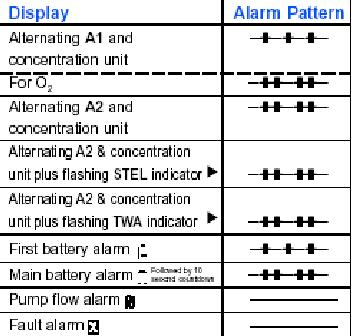

21 13. FUNKCJE ALARMOWE Do dyspozycji są następujące tryby alarmowe: Alarm wstępny i główny koncentracji A1 & A2 Alarm przy przekroczeniu średniej wartości długo- i krótkoczasowej dla gazów toksycznych (MAK & STEL) Alarm błędu (włącznie z alarmem zablokowanej pompy) Alarm wstępny i główny baterii Wyłączenie alarmu akustycznego Alarm wskazany zostanie za pomocą bardzo głośnego sygnału akustycznego (>95 db) i czerwonego alarmu optycznego. X-AM /39

Ah 2 lata gwarancji Zasilanie z baterii alkalicznych

22 14. ZASILANIE Dostępne są 3 rodzaje zasilania: Akumulator NiMHy 3 Ah 1 rok gwarancji Akumulator NiMHy 6 Ah 2 lata gwarancji Zasilanie z baterii alkalicznych Jednostki zasilające samoistnie bezpieczne X-AM /39

16. ŁADOWARKA Dotychczasowy zasilacz 8310558 może zasilić tylko 1 moduł zasilania z powodu wysokich poborów

Zasilacz sieciowy do ładowania 2 modułów Adapter do zasilacza samochodowego Szybkie ładowanie prądem 1 A

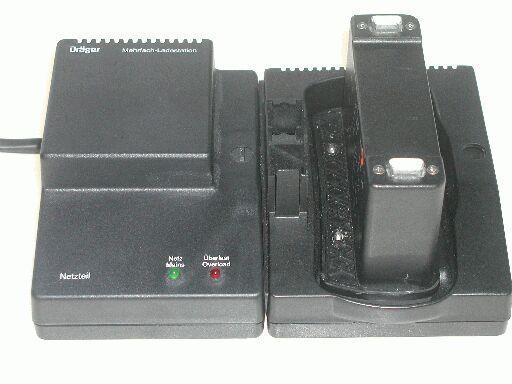

23 16. ŁADOWARKA Dotychczasowy zasilacz może zasilić tylko 1 moduł zasilania z powodu wysokich poborów prądu przez X-am 7000 zasilić można tylko 1 moduł Zasilacz dla ładowania do 8 modułów (X-am 7000) Zasilacz sieciowy do ładowania 2 modułów Adapter do zasilacza samochodowego Szybkie ładowanie prądem 1 A Możliwe jest ładowanie samego akumulatora Akumulatory można przechowywać w modułach ładowania X-AM /39

17. WYPOSAŻENIE DODATKOWE Ładowarki Adapter

E-Cal Torba skórzana Torba nylonowa Klip na pasek

pompy 5 różnych sond węże Filtry przeciwwodne i

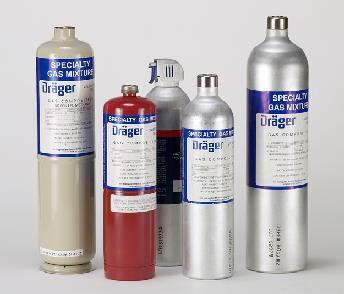

24 17. WYPOSAŻENIE DODATKOWE Ładowarki Adapter kalibracyjny i adapter pompy Moduł X-am 7000 dla E-Cal Torba skórzana Torba nylonowa Klip na pasek Pasek Interaktywne CD do treningu Wyposażenie dla pompy 5 różnych sond węże Filtry przeciwwodne i -pyłowe Filtry dla sensorów X-AM /39

25 18. KOMPATYBILNOŚĆ Z ISTNIEJĄCYMI PRODUKTAMI CC Vision Gas Vision E-Cal Station X-AM /39

26 Index KONIEC! X-AM /39
