4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych

Transkrypt

1 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych 4.1. Wyniki bada twardo ci Pomiarów twardo ci stali w skali C Rockwella dokonano na przekroju próbek poddanych uprzednio badaniu współczynnika K Ic, wykonuj c po pomiarów. Wyniki bada dla ka dej z badanych stali zestawiono w tabelach 8-, a ich graficzn prezentacj na rysunkach -. Warto ci odchylenia standardowego pomiaru twardo ci nie przekraczały w adnym przypadku 0,6. Tabela 8 Wyniki badania twardo ci stali HS austenityzowania Ta, C odpuszczania To, C Twardo ć, 1150,06 63,58, ,25 65,58 63, 25 65,57,15 63,71 Tabela 9 Wyniki badania twardo ci stali HS -0-1 austenityzowania Ta, C odpuszczania To, C Twardo ć, 10 65,37 65,3 63,3,515,59 65,36 55,,87 65,92 80,53 67,05,44 32 W. Sitek

2 Tabela Wyniki badania twardo ci stali HS austenityzowania Ta, C odpuszczania To, C Twardo ć, 10,53,89 65,94 10,87 67,39, ,98,31 67,56 40,52,54 67,49 Twardo ć, Ta=1150 Ta=1190 Ta= Rys.. Wyniki badania twardo ci stali HS Twardo ć, Ta=10 Ta= Ta=55 Ta= Rys. 11. Wyniki badania twardo ci stali HS

3 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych Twardo ć, Ta=10 Ta=10 Ta=25 Ta= Rys.. Wyniki badania twardo ci stali HS Wyniki bada współczynnika intensywno ci napr e K Ic Odporno ć na p kanie w płaskim stanie odkształcenia, wyra ana jest najcz ciej warto ci współczynnika K Ic. W przypadku badanych próbek zastosowano karb typu Chevron, a pomiaru dokonano na trzech próbkach dla ka dego wariantu obróbki cieplnej. Wyniki bada dla ka dej z badanych stali zestawiono w tabelach Otrzymane wyniki bada graficznie przedstawiono na rysunku Ponadto na rysunkach -26 przedstawiono porównanie twardo ci oraz warto ci współczynnika K Ic.dla badanych stali. Tabela 11 Wyniki badania t współczynnika K Ic stali HS austenityzowania Ta, C odpuszczania To, C Współczynnik intensywno ci napr K Ic. MPa m 1/ ,95 11,35, ,8,8, ,3,53 11, ,2,87 11,67 34 W. Sitek

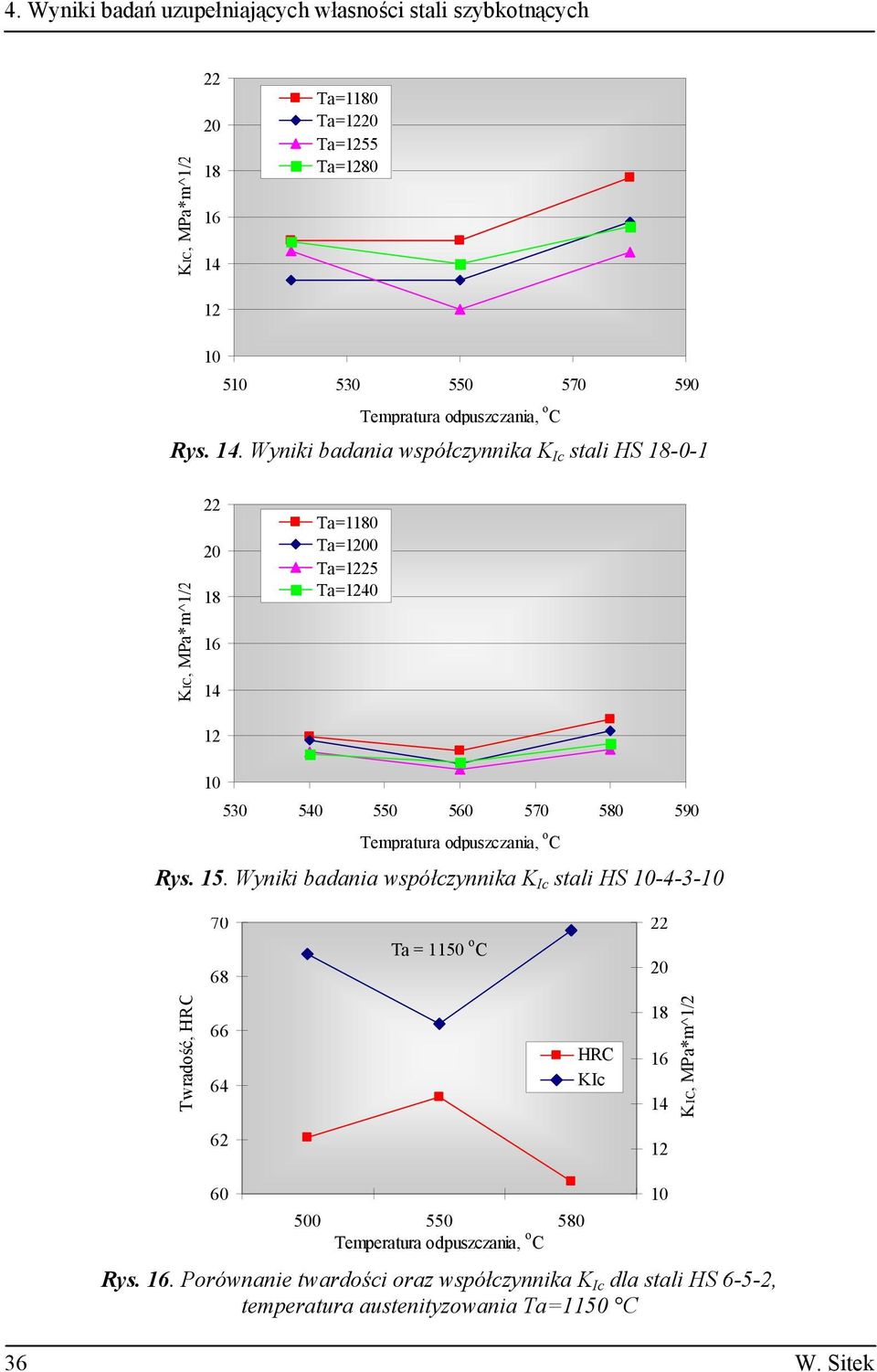

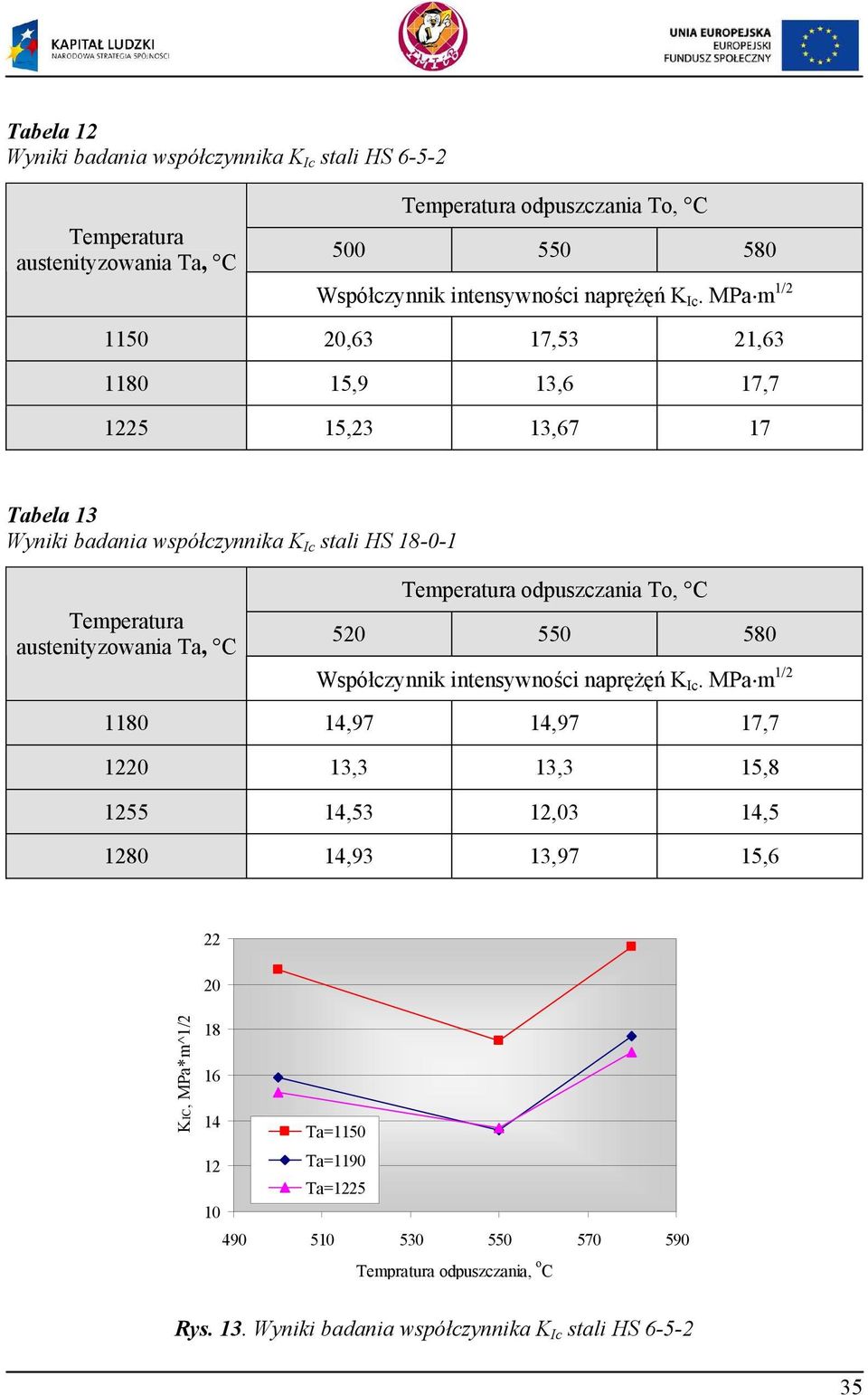

4 Tabela Wyniki badania współczynnika K Ic stali HS austenityzowania Ta, C odpuszczania To, C Współczynnik intensywno ci napr K Ic. MPa m 1/2 1150,63 17,53 21, ,9 13,6 17, ,23 13,67 17 Tabela 13 Wyniki badania współczynnika K Ic stali HS -0-1 austenityzowania Ta, C odpuszczania To, C Współczynnik intensywno ci napr K Ic. MPa m 1/2 10,97,97 17,7 13,3 13,3 15,8 55,53,03,5 80,93 13,97 15,6 Ta=1150 Ta=1190 Ta= Tempratura odpuszczania, o C Rys. 13. Wyniki badania współczynnika K Ic stali HS

5 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych Ta=10 Ta= Ta=55 Ta= Tempratura odpuszczania, o C Rys.. Wyniki badania współczynnika K Ic stali HS -0-1 Ta=10 Ta=10 Ta=25 Ta= Tempratura odpuszczania, o C Rys. 15. Wyniki badania współczynnika K Ic stali HS Ta = 1150 o C Rys.. Porównanie twardo ci oraz współczynnika K Ic dla stali HS 6-5-2, temperatura austenityzowania Ta=1150 C 36 W. Sitek

6 Ta = 1190 o C Rys. 17. Porównanie twardo ci oraz współczynnika K Ic dla stali HS 6-5-2, temperatura austenityzowania Ta=1190 C Ta = 25 o C Rys.. Porównanie twardo ci oraz współczynnika K Ic dla stali HS 6-5-2, temperatura austenityzowania Ta=25 C Ta = 10 o C Rys. 19. Porównanie twardo ci oraz współczynnika K Ic dla stali HS -0-1, temperatura austenityzowania Ta=10 C 37

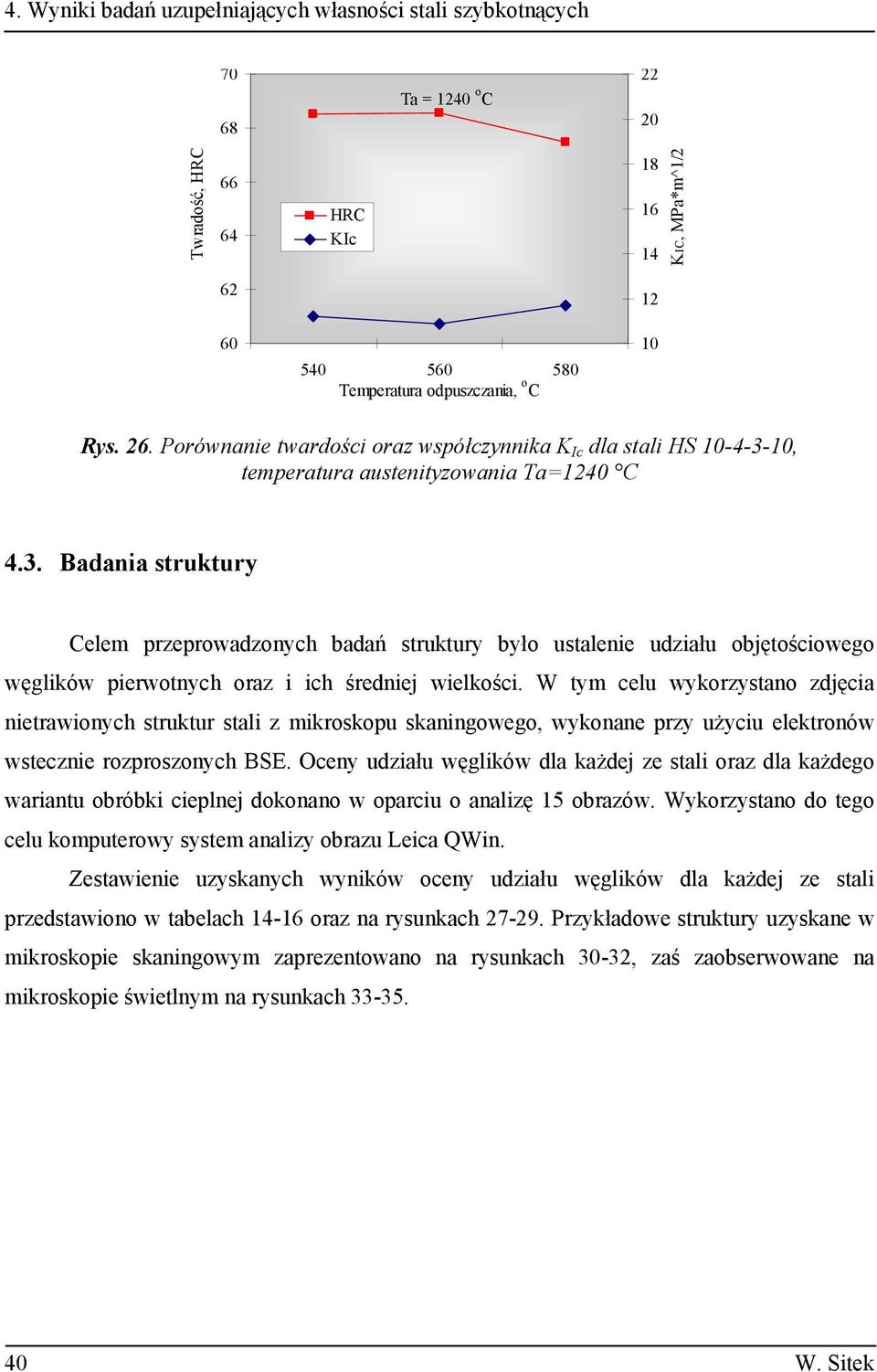

7 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych Ta = o C Rys.. Porównanie twardo ci oraz współczynnika K Ic dla stali HS -0-1, temperatura austenityzowania Ta= C Ta = 55 o C Rys. 21. Porównanie twardo ci oraz współczynnika K Ic dla stali HS -0-1, temperatura austenityzowania Ta=55 C Ta = 80 o C Rys.. Porównanie bada twardo ci oraz współczynnika K Ic dla stali HS -0-1, temperatura austenityzowania Ta=80 C 38 W. Sitek

8 Ta = 10 o C Rys. 23. Porównanie twardo ci oraz współczynnika K Ic dla stali HS -4-3-, temperatura austenityzowania Ta=10 C Ta = 10 o C Rys. 24. Porównanie twardo ci oraz współczynnika K Ic dla stali HS -4-3-, temperatura austenityzowania Ta=10 C Ta = 25 o C Rys. 25. Porównanie bada twardo ci oraz współczynnika K Ic dla stali HS -4-3-, temperatura austenityzowania Ta=25 C 39

9 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych Ta = 40 o C Rys. 26. Porównanie twardo ci oraz współczynnika K Ic dla stali HS -4-3-, temperatura austenityzowania Ta=40 C 4.3. Badania struktury Celem przeprowadzonych bada struktury było ustalenie udziału obj to ciowego w glików pierwotnych oraz i ich redniej wielko ci. W tym celu wykorzystano zdj cia nietrawionych struktur stali z mikroskopu skaningowego, wykonane przy u yciu elektronów wstecznie rozproszonych BSE. Oceny udziału w glików dla ka dej ze stali oraz dla ka dego wariantu obróbki cieplnej dokonano w oparciu o analiz 15 obrazów. Wykorzystano do tego celu komputerowy system analizy obrazu Leica QWin. Zestawienie uzyskanych wyników oceny udziału w glików dla ka dej ze stali przedstawiono w tabelach - oraz na rysunkach Przykładowe struktury uzyskane w mikroskopie skaningowym zaprezentowano na rysunkach 30-32, za zaobserwowane na mikroskopie wietlnym na rysunkach W. Sitek

10 Tabela Wyniki badania udziału w glików pierwotnych w stali HS austenityzowania, C odpuszczania, C 1150 Udział w glików, % Odchylenie standardowe rednia wielko ć w glików, µm ,4 0,59 1,17 550,9 0,52 1, ,9 0,76 1,06 500,4 0,55 1, ,2 0,32 1, ,7 0, 1,42 500,8 0,41 0, ,3 0,77 0, ,7 0, 1,34 Tabela 15 Wyniki badania udziału w glików pierwotnych w stali HS -0-1 austenityzowania, C odpuszczania, C 10 Udział w glików, % Odchylenie standardowe rednia wielko ć w glików, µm 5 19,5 0,81 1,52 550,5 0,34 1, ,4 0,44 1,42 5,9 0, 1, ,5 0,43 1,37 580,6 0,67 1, ,1 0,36 1, ,5 0, 1, ,2 0,51 1, 80 5,7 0,28 1, ,9 0, 2, ,4 0,49 1,95 41

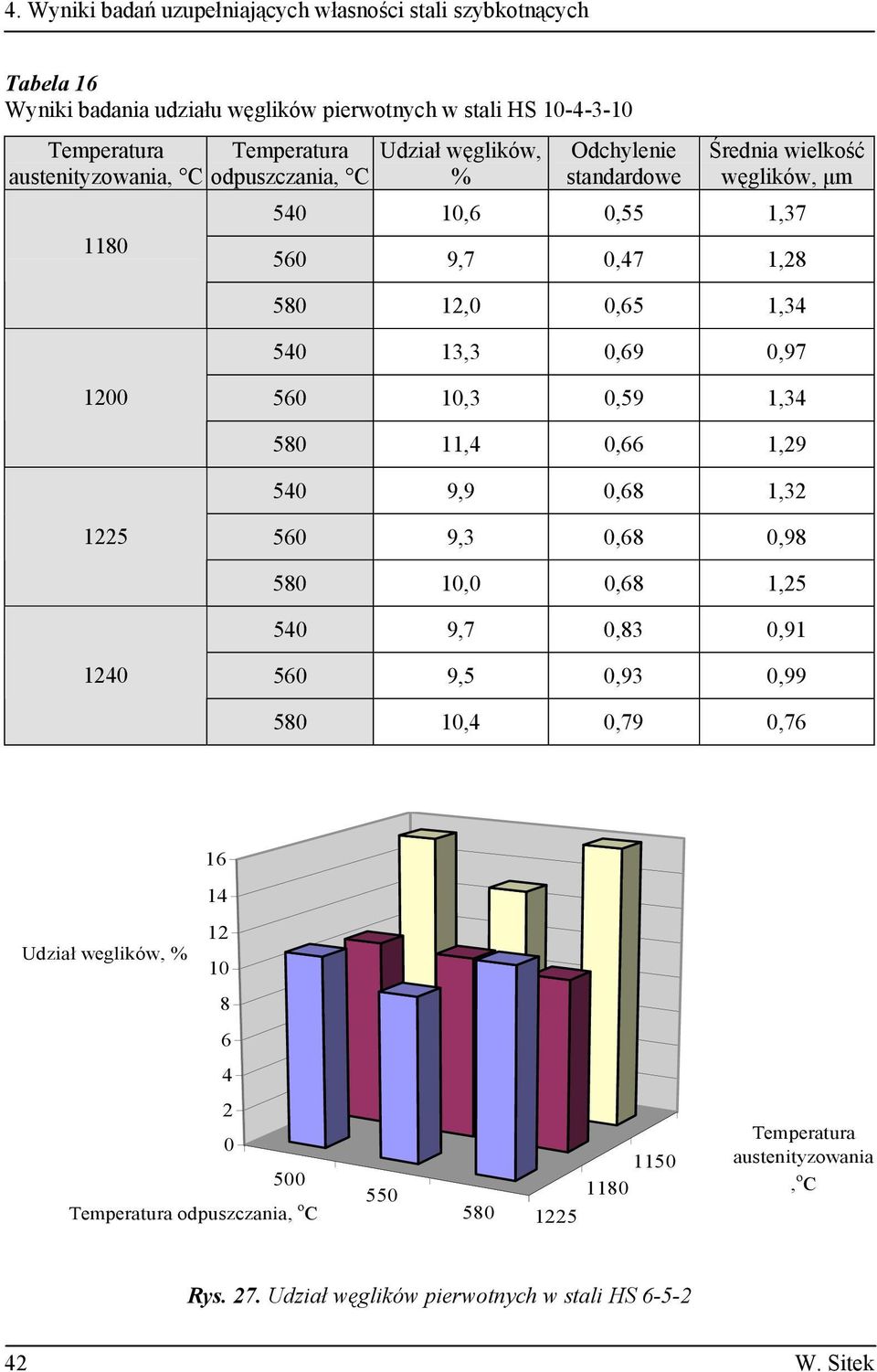

11 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych Tabela Wyniki badania udziału w glików pierwotnych w stali HS austenityzowania, C odpuszczania, C 10 Udział w glików, % Odchylenie standardowe rednia wielko ć w glików, µm 540,6 0,55 1,37 5 9,7 0,47 1,28 580,0 0,65 1, ,3 0,69 0, ,3 0,59 1, ,4 0, 1, ,9 0, 1, ,3 0, 0,98 580,0 0, 1, ,7 0,83 0, ,5 0,93 0,99 580,4 0,79 0,76 Udział weglików, % austenityzowania, o C Rys. 27. Udział w glików pierwotnych w stali HS W. Sitek

12 Udział weglików, % austenityzowania, o C Rys. 28. Udział w glików pierwotnych w stali HS -0-1,0,0 Udział weglików, %,0 8,0 6,0 4,0 2,0 0, austenityzowania, o C Rys. 29. Udział w glików pierwotnych w stali HS

13 4. Wyniki bada uzupełniaj cych własno ci stali szybkotn cych Rys. 30. Struktura stali HS Zgład nietrawiony, Ta=1150 C, To=500 C Rys. 31. Struktura stali HS-0-1. Zgład nietrawiony, Ta=55 C, To=550 C Rys. 32. Struktura stali HS Zgład nietrawiony, Ta=25 C, To=5 C 44 W. Sitek

14 Rys. 33. Struktura stali HS Zgład trawiony, Ta=1150 C, To=500 C. Rys. 34. Struktura stali HS-0-1. Zgład trawiony, Ta=55 C, To=580 C Rys. 35. Struktura stali HS Zgład trawiony, Ta=10 C, To=580 C 45
