1 Oleje hartownicze analiza zdolności chłodzącej prof. dr hab. inż. Henryk Adrian KIEROWNIK PRACOWNI METALOGRAFII ILOŚCIOWEJ I MODELOWANIA OBRÓBKI CIEPLNEJ NA WYDZIALE INŻYNIERII METALI I INFORMATYKI PRZEMYSŁOWEJ AKADEMII GÓRNICZO-HUTNICZEJ W KRAKOWIE Głównym zadaniem ośrodka chłodzącego podczas hartowania jest kontrola szybkości odprowadzania ciepła od elementu hartowanego dla zapewnienia wymaganej mikrostruktury powstającej podczas rozpadu przechłodzonego austenitu dla uzyskania odpowiednich własności mechanicznych (3-5). Ośrodek chłodzący powinien zapewniać równomierność chłodzenia powierzchni dla zminimalizowania odkształceń i naprężeń szczątkowych. Dlatego też znajomość charakterystyk zdolności chłodzącej ośrodków stosowanych w obróbce cieplnej stali jest niezwykle ważna. Wpracy przedstawiono wyniki analizy zdolności chłodzącej wybranych olejów hartowniczych. Badania prowadzono przy wykorzystaniu urządzenia testującego ivf SmartQuench (1), za pomocą którego uzyskano krzywe chłodzenia sondy nagrzanej do temperatury 85 C i chłodzonej w pięciu olejach hartowniczych produkowanych przez firmę Orlen Oil, przy trzech temperaturach olejów: 2 C, 7 C i 11 C. Na podstawie krzywych chłodzenia obliczono parametry charakteryzujące zdolność chłodzącą olejów (2). Analizowano współczynniki przejmowania ciepła w funkcji temperatury. Uzyskane charakterystyki = f(t) wykorzystano do symulacji procesu hartowania elementów stalowych wykonanych ze stali 34CrMo4, wykorzystując autorski program komputerowy Heat_CTP. Wyniki symulacji weryfikowano eksperymentalnie. Pomiar krzywych chłodziwa Badanie zdolności chłodzącej ośrodków ciekłych jest realizowane przy zastosowaniu różnych metod. Bezpośrednie metody pomiaru efektywności chłodzenia przy wykorzystaniu metod oceny hartowności (krzywe U, próba Jominy ego) są czasochłonne. Dlatego też stosowane są metody oparte na pomiarach szybkości chłodzenia elementów o założonym kształcie (kula, walec) wykonanych z różnych materiałów (srebro, stop niklu, stal austenityczna). Do najpopularniejszych metod badania zdolności chłodzącej należą metody pomiaru krzywych chłodzenia. Opis tych metod prezentowany jest w (2, 6). Jedną z metod (obecnie powszechnie stosowanych) jest metoda angielska (2, 6), w której są rejestrowane zależności temperatury od czasu chłodzenia T = f(czas) oraz temperatury od szybkości chłodzenia T = f(v) elementu w kształcie walca o średnicy 12,5 mm i długości 6 mm wykonanego ze stopu inconel 6 (1). Wewnątrz walca znajduje się termopara połączona z komputerem. Próbka nagrzana jest do temperatury 85 C, ośrodek chłodzący ma ustaloną temperaturę i w trakcie pomiaru jest mieszany. Na podstawie zarejestrowanych przez komputer zależności T = f(czas) i T = f(v) określa się parametry charakteryzujące zdolność chłodzącą badanego ośrodka. Do nich należą: współczynnik intensywności chłodzenia H, wprowadzony przez Grossmanna, współczynniki wprowadzone przez Segerberga HP (hardening power) (dla ośrodków mieszanych, i nieruchomych, w trakcie pomiaru HP 2 ), współczynnik V, wprowadzony przez Tamurę (7). Zależności wymienionych współczynników od parametrów uzyskiwanych na podstawie krzywej chłodzenia opisują równania [1], [2], [3] i [4]: H=,395t 6,139t 4 +,123v max + +,224v 3 + 2, T vmax [1] =3,54v 5 +12,3v [2] HP 2 =91,5 + 1,34T gw + 1,88v 5 3,85T wk [3] V= T gw T wk M s [4] gdzie: t 6, t 4,v max, T vmax, v 3 oznaczają czasy do osiągnięcia przez środek walca pomiarowego temperatur 6 C i 4 C, szybkość maksymalną i temperaturę, przy której występuje szybkość maksymalna, szybkość chłodzenia przy 3 C, v 55, v 33 szybkości chłodzenia przy 55 i 33 C, T gw, T wk temperatury początku fazy wrzenia i fazy konwekcyjnej, wyznaczone z funkcji T = f(v). Temperatury i M s oznaczają temperatury początku przemiany perlitycznej i martenzytycznej i zależą od składu chemicznego stali. Parametry H,, HP 2 są obliczane dzięki danym uzyskanym na podstawie krzywej chłodzenia. Parametr V pozwala określić zdolność chłodzącą ośrodka dla danej stali, na podstawie danych określonych z krzywej chłodzenia oraz obliczonych wartości temperatur i M s. Temperatury te zależą od składu chemicznego stali równania [5] i [6] (8, 9): =739 22,8C 6,8 Mn + 18,2Si ,7Cr 15Ni 6,4Mo 5V 28Cu [5] M A J- C Z E R W I E C 213

2 M s =532,6 396,7C 33Mn 1,4Si 14Cr 18Ni 11Mo + 49,7V + 31Cu [6] gdzie symbole pierwiastków oznaczają ich zawartość w % masy. Zależność temperatury od czasu chłodzenia środka próbki T = f(czas) jest wykorzystana do obliczenia zależności współczynnika przejmowania ciepła w funkcji temperatury próbki. Metodyka konwersji funkcji T = f(czas) do funkcji = f(t) została opisana w pracy (1). Zależność = f(t) jest stosowana przy obliczaniu pola temperatury podczas chłodzenia przedmiotu metalowego T(x, y, z, czas) (11-14). Celem badań prowadzonych w prezentowanej pracy była analiza porównawcza zdolności chłodzącej olejów hartowniczych grupy OH i Hartex, produkowanych przez firmę Orlen Oil SA (15). Materiał i metodyka badań Do badań wykorzystano wyniki analizy krzywych szybkości chłodzenia sondy urządzenia ivf SmartQuench w olejach hartowniczych Hartex 7S, Hartex 7, Hartex 12, OH7 i OH12M. Sonda była wygrzewana przy temperaturze 85 C przez 1 min, a następnie chłodzona w olejach przy trzech temperaturach: 2 C, 7 C i 11 C. Rejestrację temperatury podczas chłodzenia prowadzono z częstotliwością 1 Hz. Na ich podstawie obliczono parametry charakteryzujące zdolność chłodzącą badanych olejów H, i HP 2. Wykorzystując autorski program komputerowy IHCP, obliczono zależności współczynników przejmowania ciepła od temperatury powierzchni próbki dla badanych olejów. Następnie przeprowadzono symulację procesu hartowania próbek wykonanych ze stali 34CrMo4. Próbki miały wymiary 4 x 4 x 6 mm. Wyniki obliczeń porównywano z wynikami badań eksperymentalnych przeprowadzonych na próbkach o podanych wymiarach, które austenityzowano przy temperaturze 87 C przez 3 min w elektrycznym piecu komorowym, a następnie hartowano w badanych olejach przy temperaturze 2 C. Po ochłodzeniu próbki przecinano prostopadle do dłuższej osi próbki w odległości 2 mm od powierzchni podstawy, w dalszej kolejności przygotowano zgłady metalograficzne. Powierzchnie zgładów trawiono 4-proc. roztworem HNO 3 w alkoholu (nital) i obserwowano na mikroskopie świetlnym Reichert MeF2. Po rejestracji obrazów mikrostruktury na próbkach badano rozkład twardości na przekroju próbki wzdłuż dwóch osi przekroju. Wyniki badań Przykład wyników analizy krzywej szybkości chłodzenia oleju Hartex 7S przedstawiony jest na rys. 1. Zaznaczono na nim charakterystyczne parametry wykorzystywane w równaniach od [1] do [4] do obliczania współczynników cechujących zdolność chłodzącą oleju. Wpływ temperatury oleju na wartości szybkości maksymalnej chłodzenia v max oraz szybkości chłodzenia przy temperaturze 3 C, v 3, przedstawiono na rys. 2. Jak widać, badane oleje różnią się wartościami maksymalnych szybkości chłodzenia v max. Największą maksymalną szybkość chłodzenia ma olej Hartex M A J- C Z E R W I E C 213

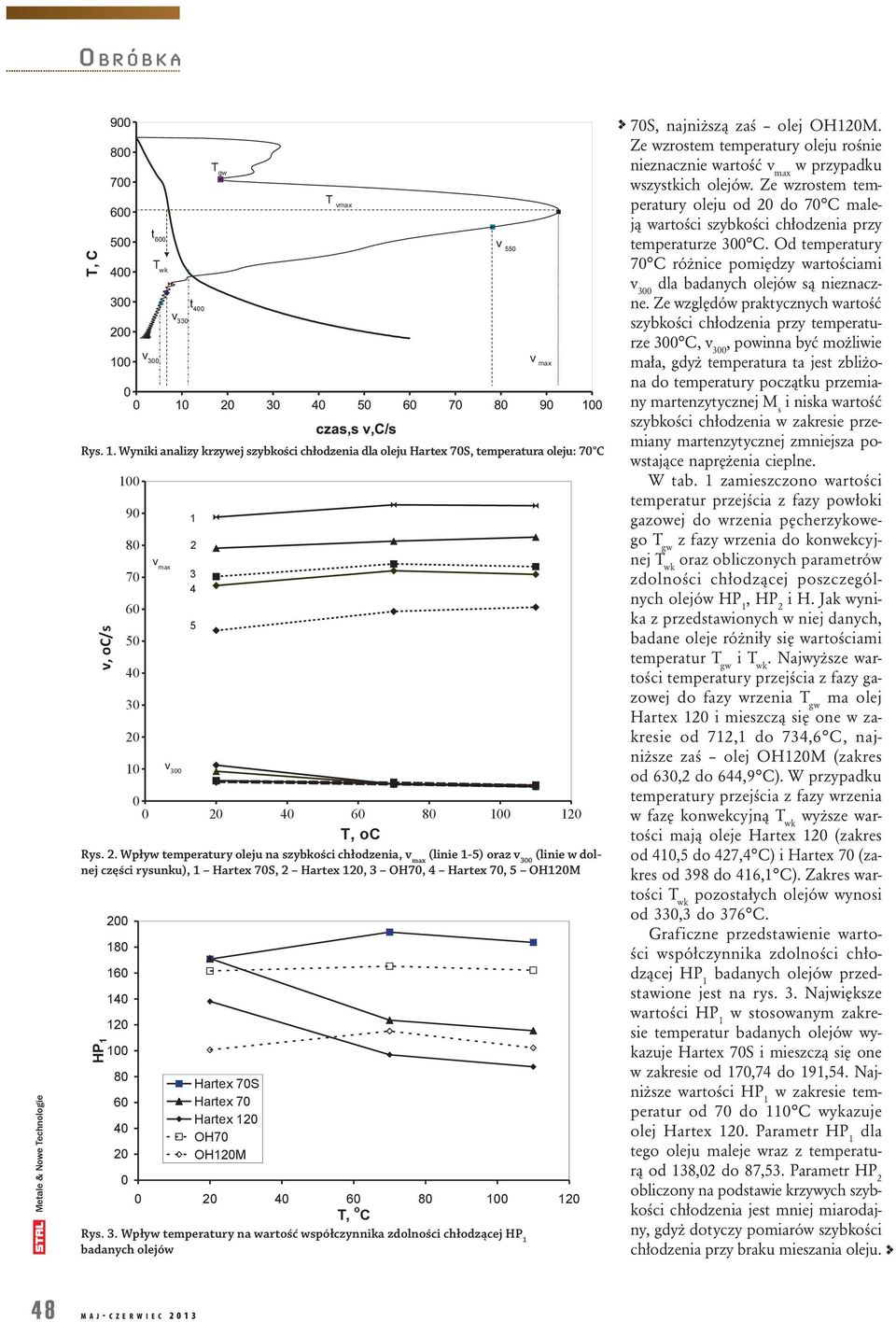

3 Rys. 1. Wyniki analizy krzywej szybkości chłodzenia dla oleju Hartex 7S, temperatura oleju: 7 C v, oc/s v max v T, oc Rys. 2. Wpływ temperatury oleju na szybkości chłodzenia, v max (linie 1-5) oraz v 3 (linie w dolnej części rysunku), 1 Hartex 7S, 2 Hartex 12, 3 OH7, 4 Hartex 7, 5 OH12M Hartex 7S Hartex 7 Hartex 12 OH7 OH12M Rys. 3. Wpływ temperatury na wartość współczynnika zdolności chłodzącej badanych olejów 7S, najniższą zaś olej OH12M. Ze wzrostem temperatury oleju rośnie nieznacznie wartość v max w przypadku wszystkich olejów. Ze wzrostem temperatury oleju od 2 do 7 C maleją wartości szybkości chłodzenia przy temperaturze 3 C. Od temperatury 7 C różnice pomiędzy wartościami v 3 dla badanych olejów są nieznaczne. Ze względów praktycznych wartość szybkości chłodzenia przy temperaturze 3 C, v 3, powinna być możliwie mała, gdyż temperatura ta jest zbliżona do temperatury początku przemiany martenzytycznej M s i niska wartość szybkości chłodzenia w zakresie przemiany martenzytycznej zmniejsza powstające naprężenia cieplne. W tab. 1 zamieszczono wartości temperatur przejścia z fazy powłoki gazowej do wrzenia pęcherzykowego T gw z fazy wrzenia do konwekcyjnej T wk oraz obliczonych parametrów zdolności chłodzącej poszczególnych olejów, HP 2 i H. Jak wynika z przedstawionych w niej danych, badane oleje różniły się wartościami temperatur T gw i T wk. Najwyższe wartości temperatury przejścia z fazy gazowej do fazy wrzenia T gw ma olej Hartex 12 i mieszczą się one w zakresie od 712,1 do 734,6 C, najniższe zaś olej OH12M (zakres od 63,2 do 644,9 C). W przypadku temperatury przejścia z fazy wrzenia w fazę konwekcyjną T wk wyższe wartości mają oleje Hartex 12 (zakres od 41,5 do 427,4 C) i Hartex 7 (zakres od 398 do 416,1 C). Zakres wartości T wk pozostałych olejów wynosi od 33,3 do 376 C. Graficzne przedstawienie wartości współczynnika zdolności chłodzącej badanych olejów przedstawione jest na rys. 3. Największe wartości w stosowanym zakresie temperatur badanych olejów wykazuje Hartex 7S i mieszczą się one w zakresie od 17,74 do 191,54. Najniższe wartości w zakresie temperatur od 7 do 11 C wykazuje olej Hartex 12. Parametr dla tego oleju maleje wraz z temperaturą od 138,2 do 87,53. Parametr HP 2 obliczony na podstawie krzywych szybkości chłodzenia jest mniej miarodajny, gdyż dotyczy pomiarów szybkości chłodzenia przy braku mieszania oleju. M A J- C Z E R W I E C 213
