LABORATORIUM NAUKI O MATERIAŁACH

Wielkość: px
Rozpocząć pokaz od strony:

Download "LABORATORIUM NAUKI O MATERIAŁACH"

Transkrypt

1 Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 6 Temat: Hartowność. Próba Jominy`ego Łódź 2010

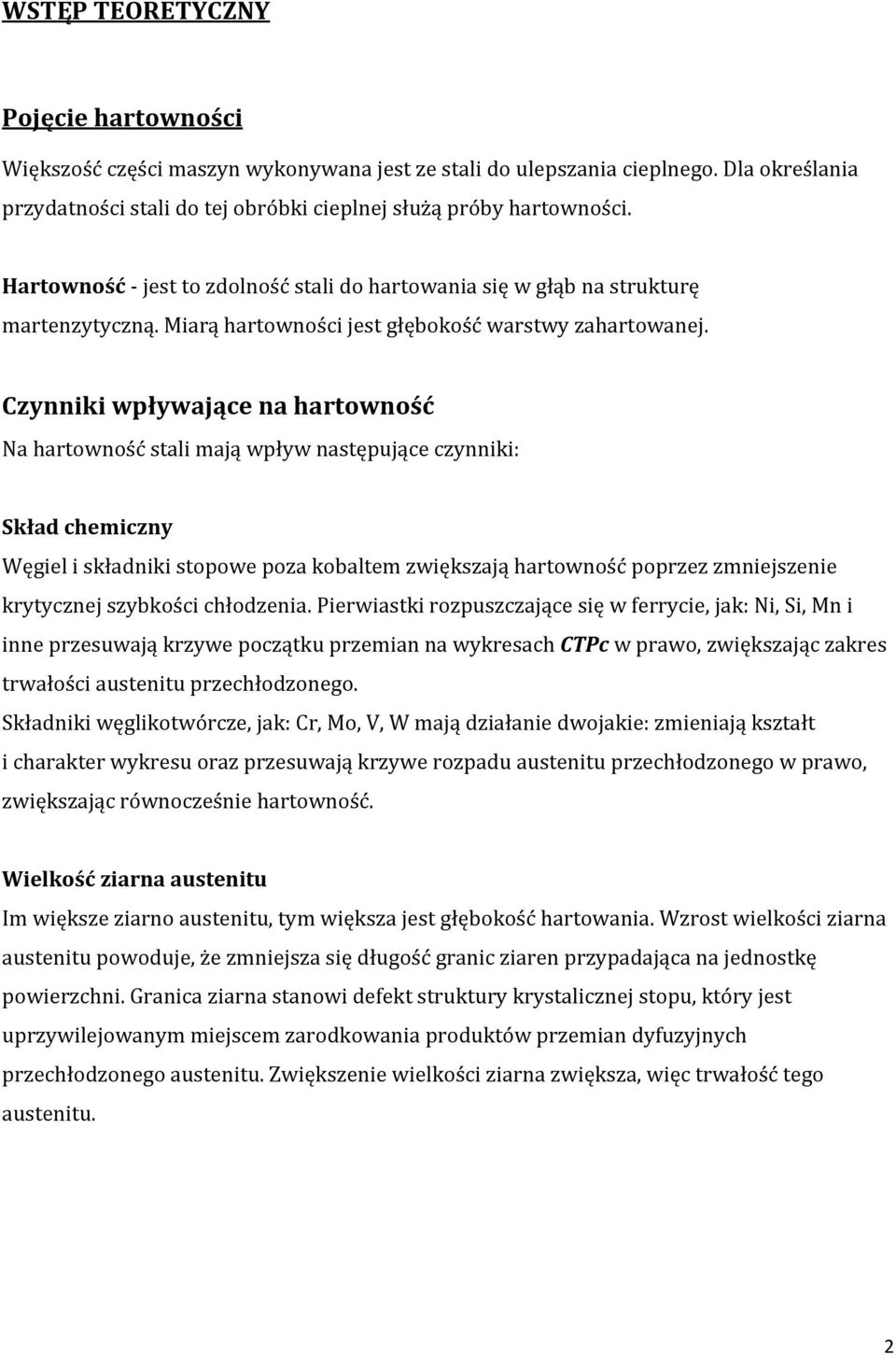

2 WSTĘP TEORETYCZNY Pojęcie hartowności Większość części maszyn wykonywana jest ze stali do ulepszania cieplnego. Dla określania przydatności stali do tej obróbki cieplnej służą próby hartowności. Hartowność jest to zdolność stali do hartowania się w głąb na strukturę martenzytyczną. Miarą hartowności jest głębokość warstwy zahartowanej. Czynniki wpływające na hartowność Na hartowność stali mają wpływ następujące czynniki: Skład chemiczny Węgiel i składniki stopowe poza kobaltem zwiększają hartowność poprzez zmniejszenie krytycznej szybkości chłodzenia. Pierwiastki rozpuszczające się w ferrycie, jak: Ni, Si, Mn i inne przesuwają krzywe początku przemian na wykresach CTPc w prawo, zwiększając zakres trwałości austenitu przechłodzonego. Składniki węglikotwórcze, jak: Cr, Mo, V, W mają działanie dwojakie: zmieniają kształt i charakter wykresu oraz przesuwają krzywe rozpadu austenitu przechłodzonego w prawo, zwiększając równocześnie hartowność. Wielkość ziarna austenitu Im większe ziarno austenitu, tym większa jest głębokość hartowania. Wzrost wielkości ziarna austenitu powoduje, że zmniejsza się długość granic ziaren przypadająca na jednostkę powierzchni. Granica ziarna stanowi defekt struktury krystalicznej stopu, który jest uprzywilejowanym miejscem zarodkowania produktów przemian dyfuzyjnych przechłodzonego austenitu. Zwiększenie wielkości ziarna zwiększa, więc trwałość tego austenitu. 2

3 Jednorodność austenitu Niejednorodny austenit szybciej ulega przemianom, ponieważ o prędkości przemiany decyduje mniej nasycona pierwiastkami część austenitu, która ulega przemianom jako pierwsza. Dlatego podczas hartowania, przed oziębianiem, należy wsad wygrzać w temperaturze hartowania przez określony czas dla ujednorodnienia składu chemicznego austenitu. Nierozpuszczone cząstki węglików, tlenków, azotków Cząstki te przyśpieszają dyfuzyjne przemiany przechłodzonego austenitu, ponieważ stanowią dodatkowe miejsca zarodkowania powstających faz. Nierozpuszczone węgliki i azotki hamują rozrost ziarna austenitu oraz zubożają austenit w pierwiastki stopowe i węgiel, co również wpływa na zmniejszenie hartowności. Ocena hartowności Jakościową ocenę hartowności stali umożliwiają wykresy CTPc. Głębokość warstwy zahartowanej zależy, bowiem od krytycznej szybkości chłodzenia. Stale o dużej krytycznej szybkości chłodzenia cechuje mała hartowność i odwrotnie. Ilościowa ocena hartowności wymaga wprowadzenia pojęć: średnicy krytycznej, współczynnika intensywności chłodzenia oraz twardości krytycznej. Rys.1 Schematyczne przedstawienie wykresów CTPc dla stali o: a) małej hartowności, b) dużej hartowności (2) Średnica krytyczna jest to średnica pręta, przy której po zahartowaniu w ośrodku o określonej zdolności chłodzącej uzyskuje się w osiowej części przekroju strukturę o określonej zawartości martenzytu, lecz nie mniejszej niż 50%. Średnicę krytyczną w 3

4 znaczeniu ogólnym określa się D K, zaś w odniesieniu do konkretnie przyjętej zawartości martenzytu w rdzeniu symbolem D z indeksem określającym tę zawartość (np. D50, D90). Średnica krytyczna zależy od szybkości chłodzenia, dlatego dla ujednolicenia wyników wprowadzono współczynnik intensywności chłodzenia H. Współczynnik intensywności chłodzenia H. Współczynnik Η określa zdolność ośrodka oziębiającego do odbierania ciepła. Jego wartość może zmieniać się od zera do nieskończoności. Η = 0 odpowiada idealnemu izolatorowi ciepła, Η = odpowiada idealnemu ośrodkowi chłodzącemu, to znaczy takiemu, w którym powierzchnia przedmiotu ostygałaby natychmiast do temperatury ośrodka. Najczęściej przyjmuje się, że dla wody Η = 1,5 a dla oleju Η = 0,3, przy względnym ruchu przedmiotu i cieczy. Intensywności chłodzenia Η = odpowiada idealna średnica krytyczna, którą oznacza się D0. Stanowi ona bezwzględną (niezależną od intensywności chłodzenia) miarę hartowności stali. Dla rzeczywistych średnic krytycznych (D50, D90) należy podawać współczynnik H, dla którego zostały one wyznaczone, a dla idealnych średnic krytycznych D 0 zawartość martenzytu w środku ich przekroju. Najczęściej do oceny hartowności używane są średnice krytyczne półmartenzytyczne, ponieważ dla większości zastosowań praktycznych zawartość 50% martenzytu w środku przekroju jest wystarczająca. Twardość krytyczna jest to twardość, która odpowiada strukturze półmartenzytycznej, tzn. składającej się w 50% z martenzytu i w 50% z innych składników strukturalnych, takich jak bainit, ferryt, perlit. Znając twardość krytyczną danej stali można za pomocą próby twardości wyznaczyć głębokość warstwy zahartowanej. Ilościową ocenę hartowności przeprowadza się poprzez wyznaczenie średnicy krytycznej. Średnice krytyczne można wyznaczyć trzema metodami: Doświadczalną, Obliczeniową, Wykreślną. 4

5 Metoda wykreślna obecnie najczęściej stosowana, oparta jest na próbie hartowania od czoła Jominy'ego. Próba hartowności metodą hartowania od czoła wykonywana jest wg normy PN EN ISO 642:2002. Polega na oziębieniu strumieniem wody czołowej powierzchni próbki walcowej oraz pomiarze twardości wzdłuż zeszlifowanej tworzącej próbki. Wynik badania przedstawia się w postaci krzywej twardości próbki w funkcji odległości od jej powierzchni czołowej. Poza dużą prostotą i powtarzalnością wyników zaletą tej metody jest duży zakres zmienności szybkości chłodzenia na długości próbki od 350 do 2 C/s. Umożliwia to analizę zachowania się stali w różnych warunkach chłodzenia oraz badanie gatunków stali konstrukcyjnych o szerokim zakresie hartowności. Do wad metody można zaliczyć: obecność bainitu nie jest wykrywana przez pomiar twardości, a ma wpływ na inne własności mechaniczne niż twardość, jednorodność austenitu ma duży wpływ na wyniki próby. Przyjmując za kryterium idealną średnicę krytyczną, wyróżnia się cztery grupy stali: 1) o małej hartowności D 0 < 50 mm, 2) o średniej hartowności D 0 = mm, 3) o dużej hartowności D 0 = mm, 4) o bardzo dużej hartowności D 0 > 150 mm. Hartowność jest jedną z najważniejszych cech użytkowych stali. Stanowi, bowiem główne kryterium doboru stali konstrukcyjnych i podstawę opracowania technologii ich obróbki cieplnej. Obecnie skład chemiczny stali konstrukcyjnych dobierany jest pod względem zapewnienia określonej hartowności. Pozwala to na racjonalny dobór stali w zależności od przekroju hartowanego elementu tak, aby nastąpiło jego zahartowanie na wskroś. Metoda hartowania od czoła polega na zahartowaniu od czoła próbki cylindrycznej o średnicy 25 mm i długości 100 mm z kołnierzem strumieniem wody wypływającej z dyszy o średnicy 12,5 mm. Po zahartowaniu zeszlifowuje się po 0,4 0,5 mm wzdłuż przeciwległych tworzących próbki i dokonuje się pomiarów twardości na aparacie Rockwella w skali C w następujących odległościach od czoła: 2 pomiary, co 1,5 mm, 5

6 6 pomiarów, co 2 mm, dalej, co 5 mm. Określić hartowność stali konstrukcyjnej metodą hartowania od czoła. Cel: Poznanie metody hartowania od czoła próby Jominy'ego oraz wyznaczenie metodą wykreślną średnicy krytycznej D50 stali o znanej zawartości węgla i ocena jej hartowności. Urządzenie do przeprowadzenia próby hartowności Schemat urządzenia do przeprowadzenia próby przedstawiono na Rys 2. Rys2 Schemat urządzenia do przeprowadzenia próby hartowania od czoła; 1 przewód wodny, 2 zawór, 3 dysza, 4 uchwyt do próbek, 5 próbka, 6 przesłona, 7 ekran pierścieniowy. (wg ww. normy) Wykonanie próby Przed hartowaniem próbkę należy austenityzować w temperaturze hartowania określonej w normie dla danego gatunku stali lub w temperaturze Ac3+(30 50 C). Czas wygrzewania w danej temperaturze wynosi 30 ±5 minut. Czas nagrzewania do wymaganej temperatury wyznacza się doświadczalnie lub obliczeniowo. W czasie grzania próbka nie powinna ulec nawęgleniu, odwęgleniu lub utlenieniu. Nagrzaną próbkę należy wyjąć z pieca i umieścić w uchwycie urządzenia hartowniczego, a następnie otworzyć zawór wodny. Czas zużyty na te czynności nie powinien przekroczyć 5 sekund. Czoło próbki należy oziębiać przez ok. 10 minut. Zahartowaną próbkę należy zeszlifować wzdłuż dwóch przeciwległych tworzących, zdejmując jednostronnie warstwę od 6

7 0,4 do 0,5 mm. Na zeszlifowanych powierzchniach należy wykonać pomiary twardości sposobem Rockwella w skali C. Odciski wykonuje się począwszy od zahartowanego czoła próbki w odległościach: 2 pomiary, co 1,5 mm, 6 pomiarów, co 2 mm, - dalej, co 5 mm. 7

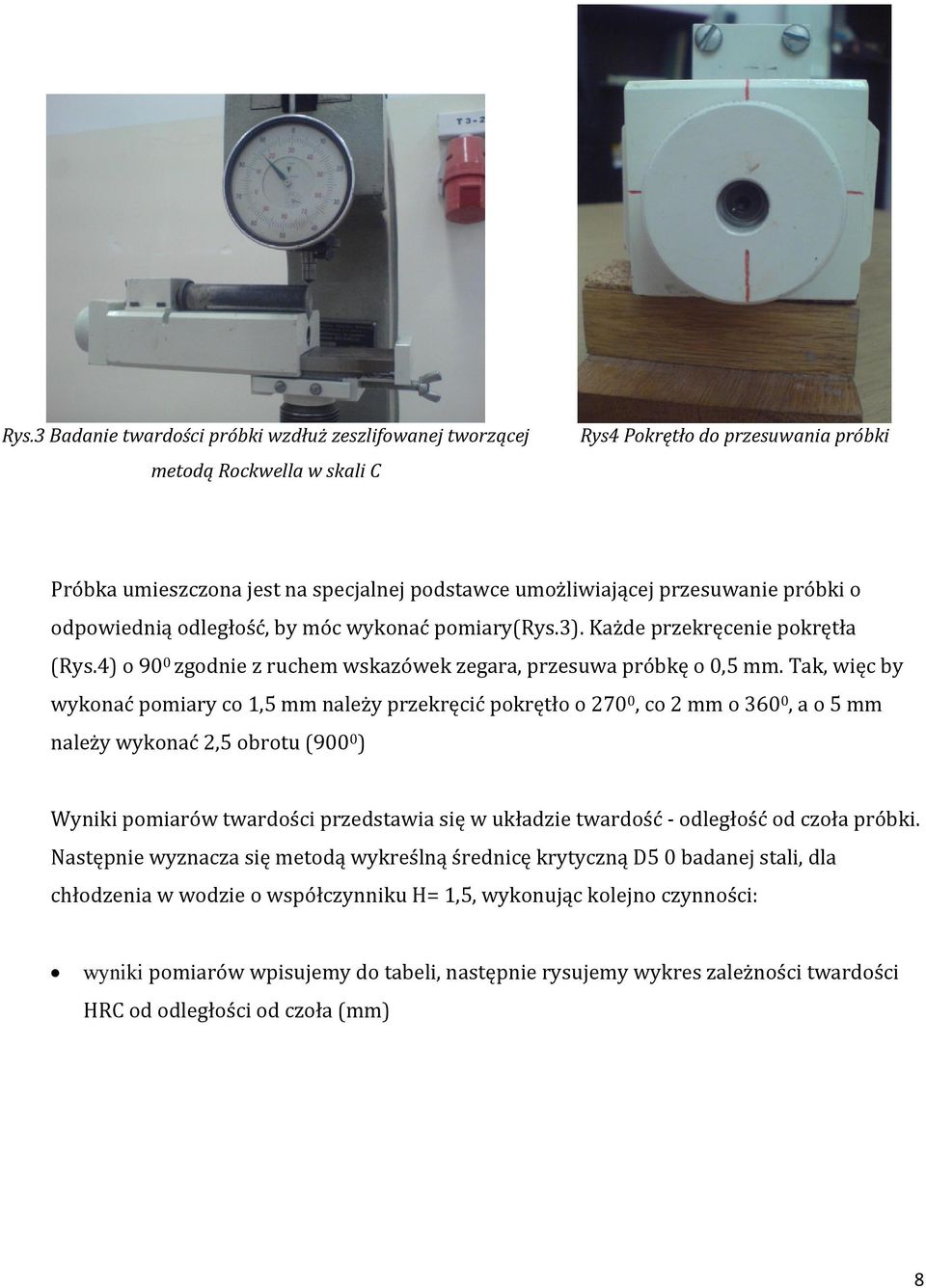

8 Rys.3 Badanie twardości próbki wzdłuż zeszlifowanej tworzącej metodą Rockwella w skali C Rys4 Pokrętło do przesuwania próbki Próbka umieszczona jest na specjalnej podstawce umożliwiającej przesuwanie próbki o odpowiednią odległość, by móc wykonać pomiary(rys.3). Każde przekręcenie pokrętła (Rys.4) o 90 0 zgodnie z ruchem wskazówek zegara, przesuwa próbkę o 0,5 mm. Tak, więc by wykonać pomiary co 1,5 mm należy przekręcić pokrętło o 270 0, co 2 mm o 360 0, a o 5 mm należy wykonać 2,5 obrotu (900 0 ) Wyniki pomiarów twardości przedstawia się w układzie twardość odległość od czoła próbki. Następnie wyznacza się metodą wykreślną średnicę krytyczną D5 0 badanej stali, dla chłodzenia w wodzie o współczynniku H= 1,5, wykonując kolejno czynności: wyniki pomiarów wpisujemy do tabeli, następnie rysujemy wykres zależności twardości HRC od odległości od czoła (mm) 8

9 Odległość od czoła próbki d, mm Twardość, HRC Tab.1 wyniki pomiarów twardości próbki od czoła metodą wykreślną Rys.5 Krzywa hartowności danej stali 9

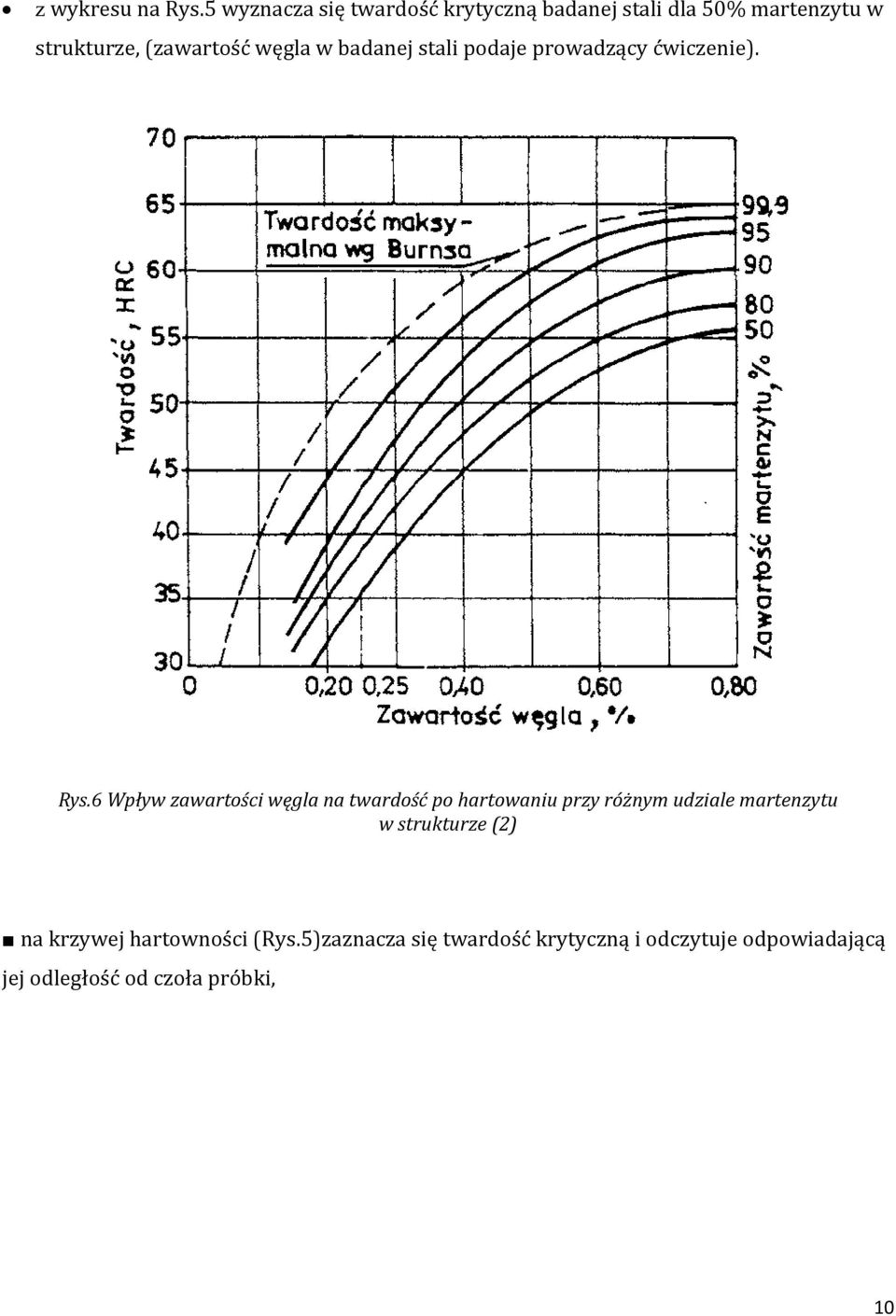

10 z wykresu na Rys.5 wyznacza się twardość krytyczną badanej stali dla 50% martenzytu w strukturze, (zawartość węgla w badanej stali podaje prowadzący ćwiczenie). Rys.6 Wpływ zawartości węgla na twardość po hartowaniu przy różnym udziale martenzytu w strukturze (2) na krzywej hartowności (Rys.5)zaznacza się twardość krytyczną i odczytuje odpowiadającą jej odległość od czoła próbki, 10

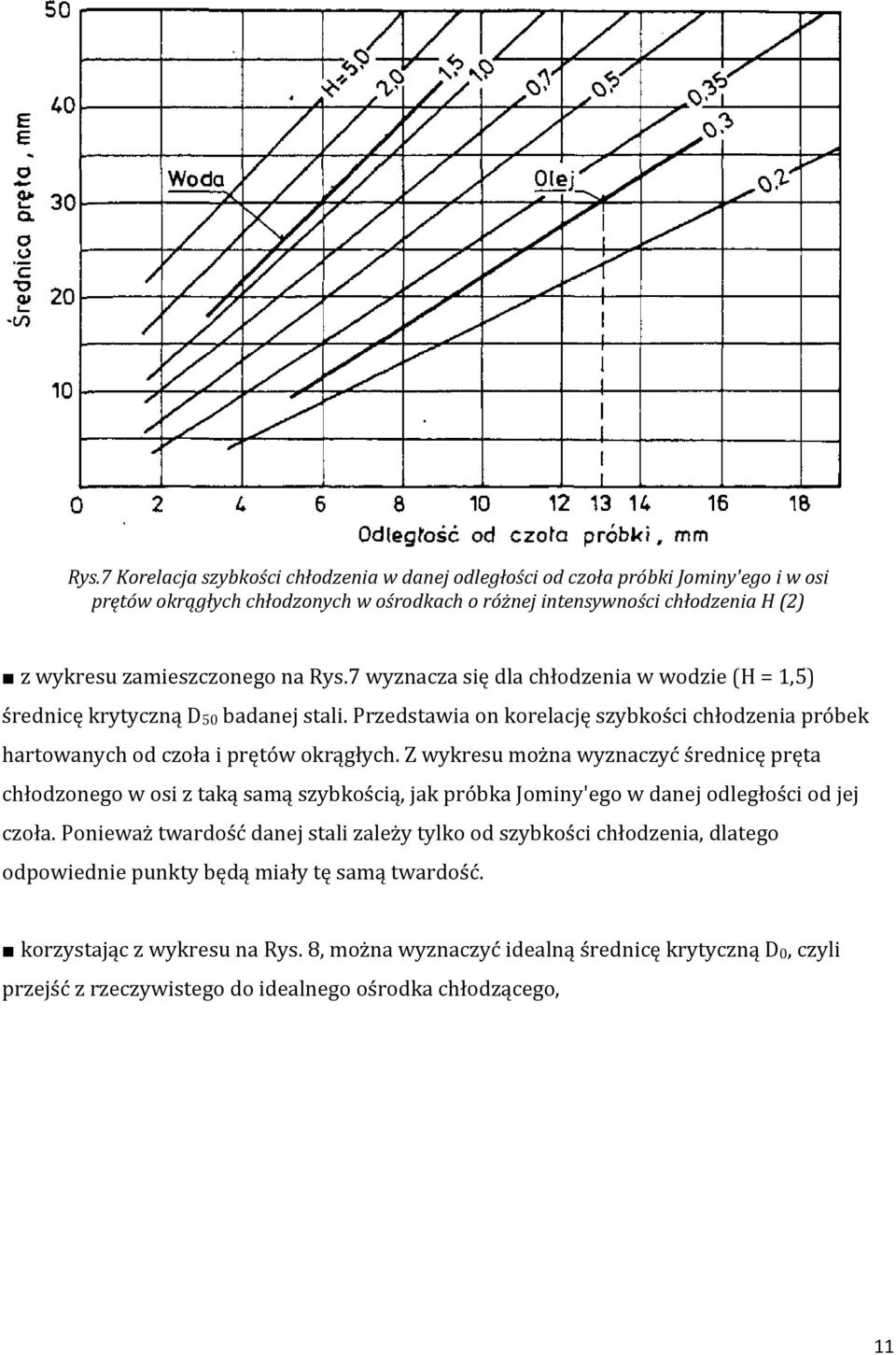

11 Rys.7 Korelacja szybkości chłodzenia w danej odległości od czoła próbki Jominy'ego i w osi prętów okrągłych chłodzonych w ośrodkach o różnej intensywności chłodzenia Η (2) z wykresu zamieszczonego na Rys.7 wyznacza się dla chłodzenia w wodzie (H = 1,5) średnicę krytyczną D 50 badanej stali. Przedstawia on korelację szybkości chłodzenia próbek hartowanych od czoła i prętów okrągłych. Z wykresu można wyznaczyć średnicę pręta chłodzonego w osi z taką samą szybkością, jak próbka Jominy'ego w danej odległości od jej czoła. Ponieważ twardość danej stali zależy tylko od szybkości chłodzenia, dlatego odpowiednie punkty będą miały tę samą twardość. korzystając z wykresu na Rys. 8, można wyznaczyć idealną średnicę krytyczną D 0, czyli przejść z rzeczywistego do idealnego ośrodka chłodzącego, 11

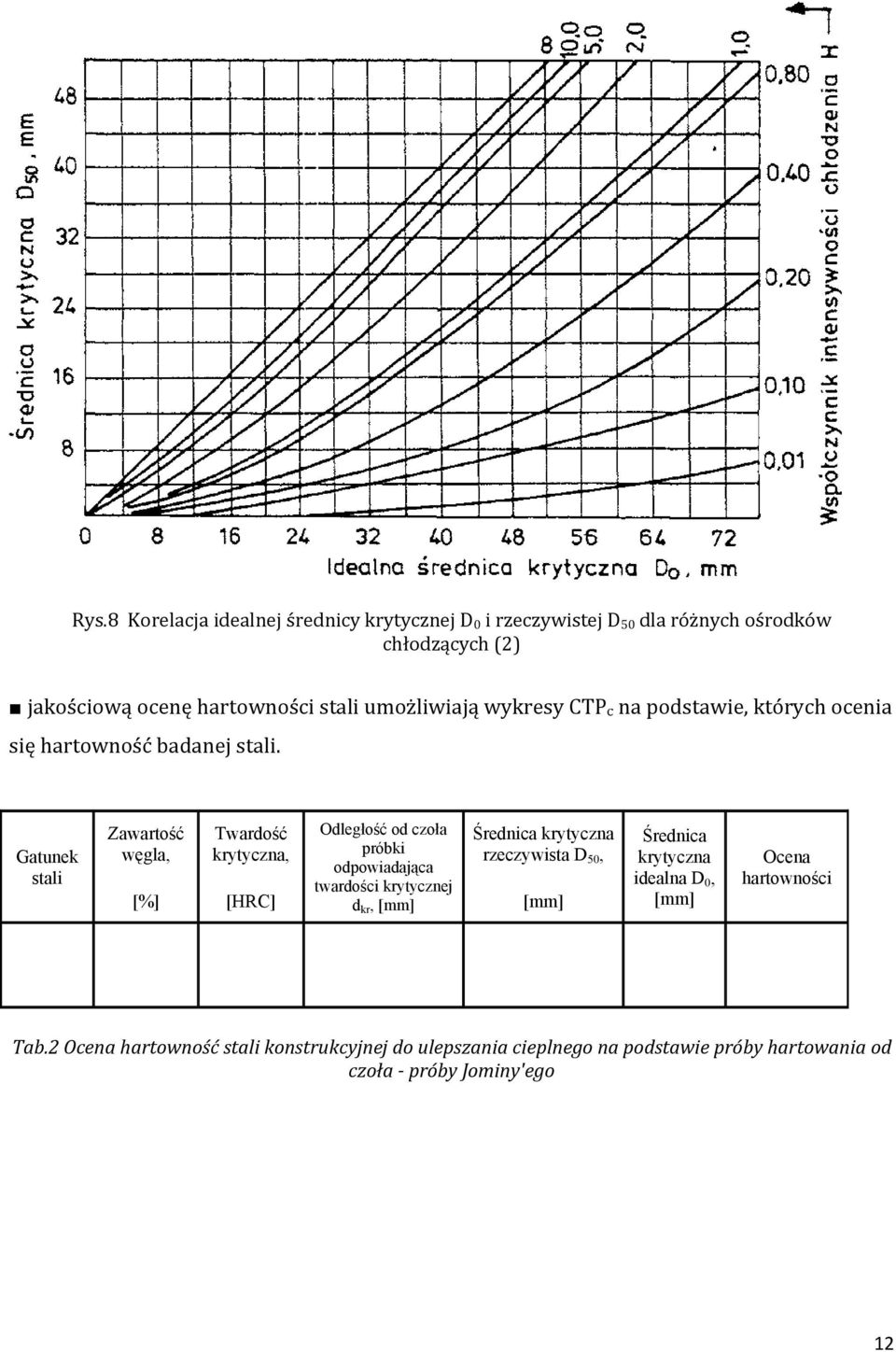

12 Rys.8 Korelacja idealnej średnicy krytycznej D 0 i rzeczywistej D 50 dla różnych ośrodków chłodzących (2) jakościową ocenę hartowności stali umożliwiają wykresy CTP c na podstawie, których ocenia się hartowność badanej stali. Gatunek stali Zawartość węgla, [%] Twardość krytyczna, [HRC] Odległość od czoła próbki odpowiadająca twardości krytycznej d kr, [mm] Średnica krytyczna rzeczywista D 50, [mm] Średnica krytyczna idealna D 0, [mm] Ocena hartowności Tab.2 Ocena hartowność stali konstrukcyjnej do ulepszania cieplnego na podstawie próby hartowania od czoła próby Jominy'ego 12

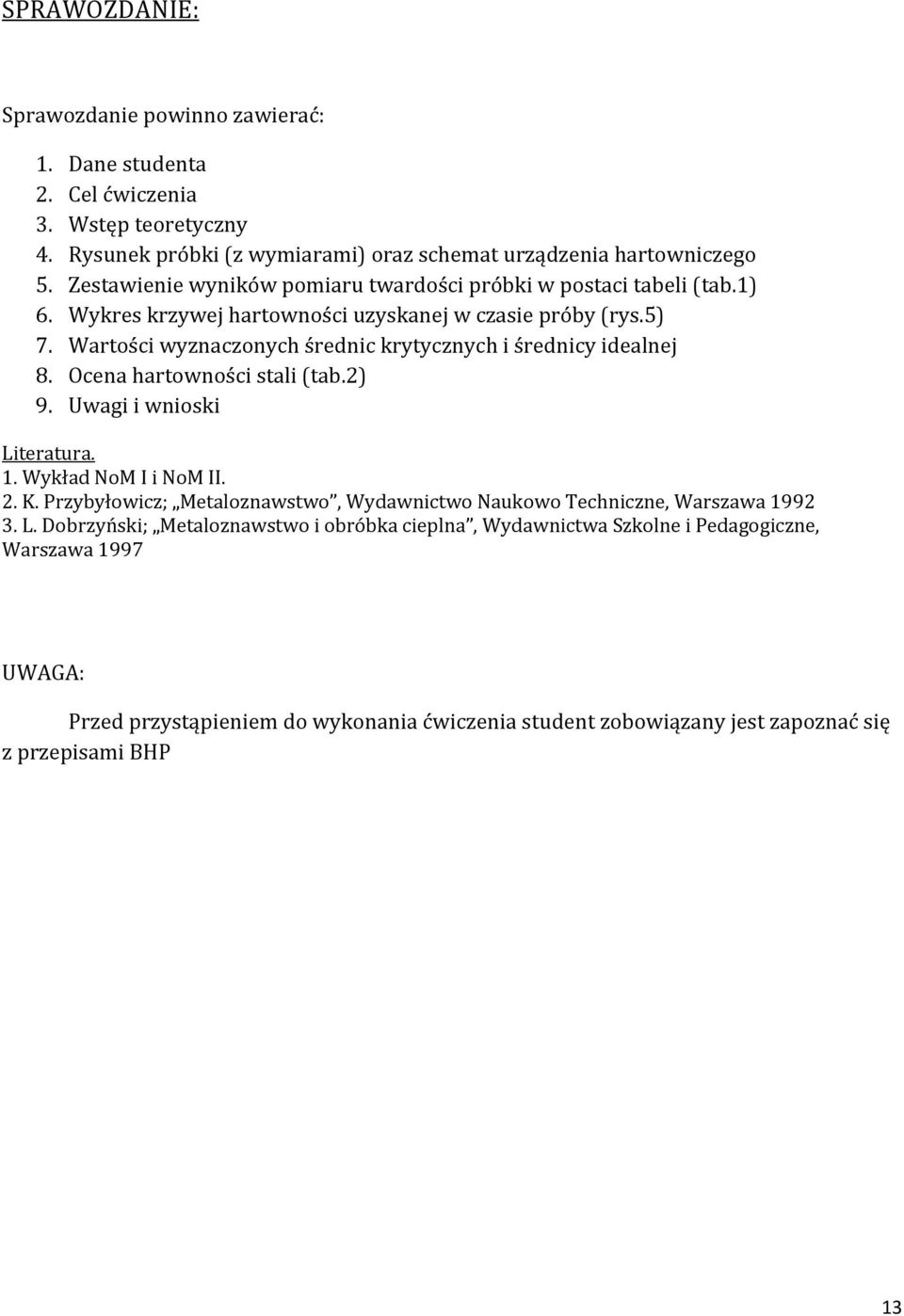

13 SPRAWOZDANIE: Sprawozdanie powinno zawierać: 1. Dane studenta 2. Cel ćwiczenia 3. Wstęp teoretyczny 4. Rysunek próbki (z wymiarami) oraz schemat urządzenia hartowniczego 5. Zestawienie wyników pomiaru twardości próbki w postaci tabeli (tab.1) 6. Wykres krzywej hartowności uzyskanej w czasie próby (rys.5) 7. Wartości wyznaczonych średnic krytycznych i średnicy idealnej 8. Ocena hartowności stali (tab.2) 9. Uwagi i wnioski Literatura. 1. Wykład NoM I i NoM II. 2. K. Przybyłowicz; Metaloznawstwo, Wydawnictwo Naukowo Techniczne, Warszawa L. Dobrzyński; Metaloznawstwo i obróbka cieplna, Wydawnictwa Szkolne i Pedagogiczne, Warszawa 1997 UWAGA: Przed przystąpieniem do wykonania ćwiczenia student zobowiązany jest zapoznać się z przepisami BHP 13

14 LITERATURA: 1. Metaloznawstwo. Materiały do ćwiczeń laboratoryjnych. Pr. Zb. Pod red. J. Hucińskiej. Skrypt PG, Gdańsk 1996, s , 25 30, Karol Przybyłowicz Metaloznawstwo, wyd. AGH Kraków 1997 s Polska Norma PN EN ISO 642:2002 i PN 79/H Próba hartownosci stali. Metoda hartowania od czoła 4. Wykłady z Nauki o Materiałach 14

Ćwiczenie 6 HARTOWNOŚĆ STALI. 1. Cel ćwiczenia. 2. Wprowadzenie

Ćwiczenie 6 HARTOWNOŚĆ STALI. 1. Cel ćwiczenia. 2. Wprowadzenie Ćwiczenie 6 HARTOWNOŚĆ STALI 1. Cel ćwiczenia Ćwiczenie ma na celu zaznajomienie studentów ze metodami wyznaczania hartowności stali, a w szczególności z metodą obliczeniową. W ramach ćwiczenia studenci

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Blok nr 3 Kształtowanie właściwości mechanicznych materiałów Ćwiczenie nr KWMM 1 Temat: Obróbka

Bardziej szczegółowo

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 7 Opracował: dr inż.

Bardziej szczegółowo

Technologie Materiałowe II Wykład 3 Technologia hartowania stali

Technologie Materiałowe II Wykład 3 Technologia hartowania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 3 Technologia hartowania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Wpływ róŝnych rodzajów

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA ZIMNO

STAL NARZĘDZIOWA DO PRACY NA ZIMNO STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego

Bardziej szczegółowo

ĆWICZENIE NR 39 * KRUCHOŚĆ ODPUSZCZANIA STALI

ĆWICZENIE NR 39 * KRUCHOŚĆ ODPUSZCZANIA STALI POLITECHNIKA KRAKOWSKA Instytut Inżynierii Materiałowej Grupa Zespół Rok ak. IMIĘ NAZWISKO DATA OCENA PODPIS ĆWICZENIE NR 39 * KRUCHOŚĆ ODPUSZCZANIA STALI Sprawozdanie winno zawierać: Opracowanie wszystkich

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali Obróbka cieplna stali Obróbka cieplna stopów: zabiegi cieplne, które mają na celu nadanie im pożądanych cech mechanicznych, fizycznych lub chemicznych przez zmianę struktury stopu. Podstawowe etapy obróbki

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ

PODSTAWY OBRÓBKI CIEPLNEJ PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU

Bardziej szczegółowo

Metaloznawstwo II Metal Science II

Metaloznawstwo II Metal Science II Załącznik nr 7 do Zarządzenia Rektora nr 10/12 z dnia 21 lutego 2012r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Nazwa modułu w języku angielskim Obowiązuje od roku akademickiego 2013/2014

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 6 Temat: Stale w stanie ulepszonym cieplnie Łódź 2010 Cel ćwiczenia Zapoznanie się

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ

PODSTAWY OBRÓBKI CIEPLNEJ PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU

Bardziej szczegółowo

POLITECHNIKA CZĘSTOCHOWSKA

POLITECHNIKA CZĘSTOCHOWSKA POLITECHNIKA CZĘSTOCHOWSKA Instytut Inżynierii Materiałowej Stale narzędziowe do pracy na zimno CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze składem chemicznym, mikrostrukturą, właściwościami mechanicznymi

Bardziej szczegółowo

Hartowność jako kryterium doboru stali

Hartowność jako kryterium doboru stali Hartowność jako kryterium doboru stali 1. Wstęp Od stali przeznaczonej do wyrobu części maszyn wymaga się przede wszystkim dobrych właściwości mechanicznych. Stali nie można jednak uznać za stal wysokiej

Bardziej szczegółowo

ĆWICZENIE Nr 7/N Opracowali: dr Hanna de Sas Stupnicka, dr inż. Sławomir Szewczyk

ĆWICZENIE Nr 7/N Opracowali: dr Hanna de Sas Stupnicka, dr inż. Sławomir Szewczyk Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Materiały Metaliczne II ĆWICZENIE Nr 7/N Opracowali:

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. II. Przemiany austenitu przechłodzonego WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU Ar 3, Ar cm, Ar 1 temperatury przy chłodzeniu, niższe od równowagowych A 3, A cm, A 1 A

Bardziej szczegółowo

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne Technologia obróbki cieplnej Grzanie i ośrodki grzejne Grzanie: nagrzewanie i wygrzewanie Dobór czasu grzania Rodzaje ośrodków grzejnych Powietrze Ośrodki gazowe Złoża fluidalne Kąpiele solne: sole chlorkowe

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA ZIMNO

STAL NARZĘDZIOWA DO PRACY NA ZIMNO STAL NARZĘDZIOWA DO PRACY NA ZIMNO Jakościowe porównanie głównych własności stali Tabela daje jedynie wskazówki, by ułatwić dobór stali. Nie uwzględniono tu charakteru obciążenia narzędzia wynikającego

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3.

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. WYŻARZANIE 1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej Dziedzina

Bardziej szczegółowo

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania Wykład 8 Przemiany zachodzące w stopach żelaza z węglem Przemiany zachodzące podczas nagrzewania Nagrzewanie stopów żelaza powyżej temperatury 723 O C powoduje rozpoczęcie przemiany perlitu w austenit

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE 1. WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU 2. MARTENZYT 3. BAINIT 4. WYKRESY CTP 5. HARTOWANIE 6. HARTOWNOŚĆ 7. ODPUSZCZANIE Przesunięcie

Bardziej szczegółowo

POLITECHNIKA SZCZECIŃSKA INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA

POLITECHNIKA SZCZECIŃSKA INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA POLITECHNIKA SZCZECIŃSKA INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA PRZEDMIOT: PODSTAWY NAUKI O MATERIAŁACH II (Tworzywa Metaliczne) Temat ćwiczenia: STRUKTURY STALI OBROBIONYCH

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA GORĄCO

STAL NARZĘDZIOWA DO PRACY NA GORĄCO STAL NARZĘDZIOWA DO PRACY NA GORĄCO Stal BÖHLER W360 ISOBLOC jest stalą narzędziową na matryce i stemple do kucia na zimno i na gorąco. Stal ta może mieć szerokie zastosowanie, gdzie wymagane są wysoka

Bardziej szczegółowo

ĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.

ĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 5 Opracował: dr inż.

Bardziej szczegółowo

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI PL0400058 STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI Instytut Metalurgii Żelaza im. S. Staszica, Gliwice

Bardziej szczegółowo

Opis efektów kształcenia dla modułu zajęć

Opis efektów kształcenia dla modułu zajęć Nazwa modułu: Podstawy obróbki cieplnej Rok akademicki: 2013/2014 Kod: MIM-1-505-s Punkty ECTS: 4 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa Specjalność: Poziom

Bardziej szczegółowo

WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE

WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO NA ŚCIERANIE 59/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW OBRÓBKI CIEPLNEJ NA WYBRANE WŁASNOŚCI STALIWA CHROMOWEGO ODPORNEGO

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. I. Wyżarzanie Przemiany przy nagrzewaniu i powolnym chłodzeniu stali A 3 A cm A 1 Przykład nagrzewania stali eutektoidalnej (~0,8 % C) Po przekroczeniu temperatury A 1

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Blok nr 1 Badania Własności Mechanicznych L.p. Nazwisko i imię Nr indeksu Wydział Semestr Grupa

Bardziej szczegółowo

6. OBRÓBKA CIEPLNO - PLASTYCZNA

6. OBRÓBKA CIEPLNO - PLASTYCZNA 6. OBRÓBKA CIEPLNO - PLASTYCZNA 6.1. Cel ćwiczenia Zapoznanie się z rodzajami obróbki cieplno plastycznej i ich wpływem na własności metali. 6.2. Wprowadzenie Obróbką cieplno-plastyczną, zwaną potocznie

Bardziej szczegółowo

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH Część : Procedura pomiaru parametrów konstrukcyjnych noŝy styczno-obrotowych oraz karta

Bardziej szczegółowo

Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia

Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia Przedmiot: Nauka o materiałach Rodzaj przedmiotu: Obowiązkowy Kod przedmiotu: IM N 0 5-0_ Rok: I Semestr: Forma studiów: Studia

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali OBRÓBKA CIEPLNA Obróbka cieplna stali Powstawanie austenitu podczas nagrzewania Ujednorodnianie austenitu Zmiany wielkości ziarna Przemiany w stali podczas chłodzenia Martenzytyczna Bainityczna Perlityczna

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE 1. WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU 2. MARTENZYT 3. BAINIT 4. WYKRESY CTP 5. HARTOWANIE 6. HARTOWNOŚĆ 7. ODPUSZCZANIE 1.WPŁYW CHŁODZENIA

Bardziej szczegółowo

Definicja OC

Definicja OC OBRÓBKA CIEPLNA Podstawy teoretyczne Zakres tematyczny 1 Definicja OC Obróbka cieplna jest to zespół zabiegów wywołujących polepszenie właściwości mechanicznych oraz fizyko-chemicznych metali i stopów,

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna HARTOWANIE, SPOSOBY HARTOWANIA Hartowanie jest obróbką cieplną polegającą na nagrzaniu stali do temperatur występowania

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna HARTOWANIE, SPOSOBY HARTOWANIA Hartowanie jest obróbką cieplną polegającą na nagrzaniu stali do temperatur występowania

Bardziej szczegółowo

SPRAWOZDANIE ĆWICZENIE SP-1. LABORATORIUM SPAJALNICTWA Temat ćwiczenia: Spawanie gazowe (acetylenowo-tlenowe) i cięcie tlenowe. I.

SPRAWOZDANIE ĆWICZENIE SP-1. LABORATORIUM SPAJALNICTWA Temat ćwiczenia: Spawanie gazowe (acetylenowo-tlenowe) i cięcie tlenowe. I. SPRAWOZDANIE ĆWICZENIE SP-1 Student: Grupa lab.: Data wykonania ćwicz.: KATEDRA INŻYNIERII MATERIAŁOWEJ LABORATORIUM SPAJALNICTWA Prowadzący: Temat ćwiczenia: Spawanie gazowe (acetylenowo-tlenowe) i cięcie

Bardziej szczegółowo

Wykresy CTPi ułamek Na podstawie krzywych kinetycznych tworzy się wykresy CTP

Wykresy CTPi ułamek Na podstawie krzywych kinetycznych tworzy się wykresy CTP Wykresy CTPi Kinetyka przemian fazowych - krzywe przedstawiające ułamek objętości tworzącej się fazy lub faz (struktur) w funkcji czasu. Na podstawie krzywych kinetycznych tworzy się wykresy CTP we współrzędnych:

Bardziej szczegółowo

STAL NARZĘDZIOWA DO PRACY NA GORĄCO

STAL NARZĘDZIOWA DO PRACY NA GORĄCO STAL NARZĘDZIOWA DO PRACY NA GORĄCO Jakościowe porównanie najważniejszych własności stali 1) Stal Maraging (temperatura maraging ok. 480 C); w tym stanie nie porównywalna ze stalami do ulepszania cieplnego.

Bardziej szczegółowo

Wpracy przedstawiono wyniki

Wpracy przedstawiono wyniki Oleje hartownicze analiza zdolności chłodzącej prof. dr hab. inż. Henryk Adrian KIEROWNIK PRACOWNI METALOGRAFII ILOŚCIOWEJ I MODELOWANIA OBRÓBKI CIEPLNEJ NA WYDZIALE INŻYNIERII METALI I INFORMATYKI PRZEMYSŁOWEJ

Bardziej szczegółowo

Materiałoznawstwo. Wzornictwo Przemysłowe I stopień ogólnoakademicki stacjonarne wszystkie Katedra Technik Komputerowych i Uzbrojenia

Materiałoznawstwo. Wzornictwo Przemysłowe I stopień ogólnoakademicki stacjonarne wszystkie Katedra Technik Komputerowych i Uzbrojenia KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Materiałoznawstwo Nazwa modułu w języku angielskim Materials Science Obowiązuje od roku akademickiego 2014/2015 A. USYTUOWANIE MODUŁU W SYSTEMIE

Bardziej szczegółowo

Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia

Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia Karta (sylabus) modułu/przedmiotu Inżynieria Materiałowa Studia I stopnia Przedmiot: Nauka o materiałach Rodzaj przedmiotu: Obowiązkowy Kod przedmiotu: IM S 0 5-0_0 Rok: I Semestr: Forma studiów: Studia

Bardziej szczegółowo

Nauka o materiałach III

Nauka o materiałach III Pomiar twardości metali metodami: Brinella, Rockwella i Vickersa Nr ćwiczenia: 1 Zapoznanie się z zasadami pomiaru, budową i obsługą twardościomierzy: Brinella, Rockwella i Vickersa. Twardościomierz Brinella

Bardziej szczegółowo

SPRAWOZDANIE ĆWICZENIE NR SP

SPRAWOZDANIE ĆWICZENIE NR SP SPRAWOZDANIE ĆWICZENIE NR SP-1 Student: Grupa lab.: Data wykonania ćwicz.: KATEDRA INŻYNIERII MATERIAŁOWEJ LABORATORIUM SPAJALNICTWA Temat ćwiczenia: Spawanie gazowe acetylenowo-tlenowe i cięcie tlenowe

Bardziej szczegółowo

Wykład 9 Obróbka cieplna zwykła

Wykład 9 Obróbka cieplna zwykła Wykład 9 Obróbka cieplna zwykła Rozróżniamy 3 rodzaje obróbki cieplnej: Obróbka cieplna zwykła, którą realizujemy stosując 2 parametry: t, τ Obróbka cieplno-chemiczna, którą realizujemy stosując parametry:

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Instrukcja przeznaczona jest dla studentów następujących kierunków: 1. Energetyka - sem.

Bardziej szczegółowo

PRZEWODNIK PO PRZEDMIOCIE

PRZEWODNIK PO PRZEDMIOCIE PRZEWODNIK PO PRZEDMIOCIE Nazwa przedmiotu Kierunek Forma studiów Poziom kwalifikacji BADANIE WŁASNOŚCI UŻYTKOWYCH WYROBÓW Bezpieczeństwo i Higiena Pracy stacjonarne I stopnia Rok Semestr Jednostka prowadząca

Bardziej szczegółowo

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła próba rozciągania stali Numer ćwiczenia: 1 Laboratorium z przedmiotu:

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale stopowe, konstrukcyjne, narzędziowe i specjalne. Łódź 2010 1 S t r

Bardziej szczegółowo

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH KOMBAJNOWYCH NOŻY STYCZNO-OBROTOWYCH

PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH KOMBAJNOWYCH NOŻY STYCZNO-OBROTOWYCH Postępowanie nr 56/A/DZZ/5 PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH KOMBAJNOWYCH NOŻY STYCZNO-OBROTOWYCH Część : Procedura pomiaru parametrów konstrukcyjnych noży styczno-obrotowych

Bardziej szczegółowo

Technologie Materiałowe II

Technologie Materiałowe II KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II dr inż. Dariusz Fydrych, dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria Materiałowa

Bardziej szczegółowo

ĆWICZENIE Nr 8. Laboratorium InŜynierii Materiałowej. Opracowali: dr inŝ. Krzysztof Pałka dr Hanna Stupnicka

ĆWICZENIE Nr 8. Laboratorium InŜynierii Materiałowej. Opracowali: dr inŝ. Krzysztof Pałka dr Hanna Stupnicka Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INśYNIERII MATERIAŁOWEJ Laboratorium InŜynierii Materiałowej ĆWICZENIE Nr 8 Opracowali: dr

Bardziej szczegółowo

... Definicja procesu spawania gazowego:... Definicja procesu napawania:... C D

... Definicja procesu spawania gazowego:... Definicja procesu napawania:... C D KATEDRA INŻYNIERII MATERIAŁOWEJ SPRAWOZDANIE ĆWICZENIE SP-1.1 LABORATORIUM SPAJALNICTWA Temat ćwiczenia: Spawanie gazowe (acetylenowo-tlenowe) Student: Grupa lab.: Prowadzący: Data wykonania ćwicz.: Ocena:

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE ZACHOWANIA SIĘ MATERIAŁÓW PODCZAS ŚCISKANIA Instrukcja przeznaczona jest dla studentów

Bardziej szczegółowo

KOMPUTEROWA SYMULACJA POLA TWARDOŚCI W ODLEWACH HARTOWANYCH

KOMPUTEROWA SYMULACJA POLA TWARDOŚCI W ODLEWACH HARTOWANYCH 3/38 Solidification of Metals and Alloys, No. 38, 1998 Krzepnięcie Metali i Stopów, nr 38, 1998 PAN Katowice PL ISSN 0208-9386 KOMPUTEROWA SYMULACJA POLA TWARDOŚCI W ODLEWACH HARTOWANYCH JURA Stanisław,

Bardziej szczegółowo

Do najbardziej rozpowszechnionych metod dynamicznych należą:

Do najbardziej rozpowszechnionych metod dynamicznych należą: Twardość metali 6.1. Wstęp Twardość jest jedną z cech mechanicznych materiału równie ważną z konstrukcyjnego i technologicznego punktu widzenia, jak wytrzymałość na rozciąganie, wydłużenie, przewężenie,

Bardziej szczegółowo

Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA

Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA PRZEDMIOT: INŻYNIERIA WARSTWY WIERZCHNIEJ Temat ćwiczenia: Badanie prędkości zużycia materiałów

Bardziej szczegółowo

Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ Zakład Metaloznawstwa i Odlewnictwa

Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ Zakład Metaloznawstwa i Odlewnictwa Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ Zakład Metaloznawstwa i Odlewnictwa Przedmiot: Inżynieria Powierzchni / Powłoki Ochronne / Powłoki Metaliczne i Kompozytowe

Bardziej szczegółowo

STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali: stale spawalne o podwyższonej

Bardziej szczegółowo

Ćwiczenie 5 POMIARY TWARDOŚCI. 1. Cel ćwiczenia. 2. Wprowadzenie

Ćwiczenie 5 POMIARY TWARDOŚCI. 1. Cel ćwiczenia. 2. Wprowadzenie Ćwiczenie 5 POMIARY TWARDOŚCI 1. Cel ćwiczenia Celem ćwiczenia jest zaznajomienie studentów ze metodami pomiarów twardości metali, zakresem ich stosowania, zasadami i warunkami wykonywania pomiarów oraz

Bardziej szczegółowo

PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego PIERWIASTKI STOPOWE W STALACH Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stal stopowa stop żelaza z węglem, zawierający do ok. 2% węgla i pierwiastki

Bardziej szczegółowo

OBRÓBKA CIEPLNA. opracował dr inż. Stanisław Rymkiewicz

OBRÓBKA CIEPLNA. opracował dr inż. Stanisław Rymkiewicz OBRÓBKA CIEPLNA opracował dr inż. Stanisław Rymkiewicz Schemat wykresu układu równowagi fazowej żelazo-węgiel i żelazo-cementyt t, ºC Fe 6,67 Fe 3 C stężenie masowe, C [%] C żelazo cementyt (Fe - Fe 3

Bardziej szczegółowo

INSTRUKCJA DO CWICZENIA NR 4

INSTRUKCJA DO CWICZENIA NR 4 INSTRUKCJA DO CWICZENIA NR 4 Temat ćwiczenia: Statyczna próba rozciągania metali Celem ćwiczenia jest wykonanie próby statycznego rozciągania metali, na podstawie której można określić następujące własności

Bardziej szczegółowo

ĆWICZENIE 15 WYZNACZANIE (K IC )

ĆWICZENIE 15 WYZNACZANIE (K IC ) POLITECHNIKA WROCŁAWSKA Imię i Nazwisko... WYDZIAŁ MECHANICZNY Wydzia ł... Wydziałowy Zakład Wytrzymałości Materiałów Rok... Grupa... Laboratorium Wytrzymałości Materiałów Data ćwiczenia... ĆWICZENIE 15

Bardziej szczegółowo

... Definicja procesu spawania łukowego ręcznego elektrodą otuloną (MMA):... Definicja - spawalniczy łuk elektryczny:...

... Definicja procesu spawania łukowego ręcznego elektrodą otuloną (MMA):... Definicja - spawalniczy łuk elektryczny:... KATEDRA INŻYNIERII MATERIAŁOWEJ SPRAWOZDANIE ĆWICZENIE SP-2 LABORATORIUM SPAJALNICTWA Temat ćwiczenia: Spawanie łukowe ręczne elektrodą otuloną Student: Grupa lab.: Prowadzący: Data wykonania ćwicz.: Ocena:

Bardziej szczegółowo

STATYCZNA PRÓBA ROZCIĄGANIA

STATYCZNA PRÓBA ROZCIĄGANIA Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej

Bardziej szczegółowo

Stopy żelaza. Mechanika i Budowa Maszyn I stopień (I stopień / II stopień) Ogólnoakademicki (ogólno akademicki / praktyczny)

Stopy żelaza. Mechanika i Budowa Maszyn I stopień (I stopień / II stopień) Ogólnoakademicki (ogólno akademicki / praktyczny) Załącznik nr 7 do Zarządzenia Rektora nr../12 z dnia.... 2012r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Stopy żelaza Nazwa modułu w języku angielskim Iron alloys Obowiązuje od roku akademickiego

Bardziej szczegółowo

Nauka o materiałach. Temat 4. Metody umacniania metali. Definicja

Nauka o materiałach. Temat 4. Metody umacniania metali. Definicja Temat 4 Nauka o materiałach Metody umacniania metali Definicja Obróbka cieplna polega na nagrzaniu wygrzaniu i ostudzeniu stali w celu wprowadzenia zmian strukturalnych skutkujących zmianą właściwości

Bardziej szczegółowo

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez STALE NARZĘDZIOWE Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez obróbkę skrawaniem lub przez przeróbkę

Bardziej szczegółowo

Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania

Bardziej szczegółowo

Nauka o materiałach. Temat 4. Metody umacniania metali. Definicja

Nauka o materiałach. Temat 4. Metody umacniania metali. Definicja Temat 4 Nauka o materiałach Metody umacniania metali Definicja Obróbka cieplna polega na nagrzaniu wygrzaniu i ostudzeniu stali w celu wprowadzenia zmian strukturalnych skutkujących zmianą właściwości

Bardziej szczegółowo

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU

Bardziej szczegółowo

STALE STOPOWE KONSTRUKCYJNE

STALE STOPOWE KONSTRUKCYJNE STALE STOPOWE KONSTRUKCYJNE Podział stali stopowych ze względu na zastosowanie: stale konstrukcyjne stale narzędziowe stale o szczególnych właściwościach STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali:

Bardziej szczegółowo

STATYCZNA PRÓBA ROZCIĄGANIA

STATYCZNA PRÓBA ROZCIĄGANIA STATYCZNA PRÓBA ROZCIĄGANIA Próba statyczna rozciągania jest jedną z podstawowych prób stosowanych do określenia jakości materiałów konstrukcyjnych wg kryterium naprężeniowego w warunkach obciążeń statycznych.

Bardziej szczegółowo

Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering

Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering Kierunek: Inżynieria materiałowa Rodzaj przedmiotu: kierunkowy obowiązkowy Rodzaj

Bardziej szczegółowo

KRYSTALIZACJA METALI I STOPÓW. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

KRYSTALIZACJA METALI I STOPÓW. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego KRYSTALIZACJA METALI I STOPÓW Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Krzepnięcie przemiana fazy ciekłej w fazę stałą Krystalizacja przemiana

Bardziej szczegółowo

ĆWICZENIE NR 9. Zakład Budownictwa Ogólnego. Stal - pomiar twardości metali metodą Brinella

ĆWICZENIE NR 9. Zakład Budownictwa Ogólnego. Stal - pomiar twardości metali metodą Brinella Zakład Budownictwa Ogólnego ĆWICZENIE NR 9 Stal - pomiar twardości metali metodą Brinella Instrukcja z laboratorium: Budownictwo ogólne i materiałoznawstwo Instrukcja do ćwiczenia nr 9 Strona 9.1. Pomiar

Bardziej szczegółowo

Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin

Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin Analiza porównawcza dwóch metod wyznaczania wskaźnika wytrzymałości na przebicie kulką dla dzianin B. Wilbik-Hałgas, E. Ledwoń Instytut Technologii Bezpieczeństwa MORATEX Wprowadzenie Wytrzymałość na działanie

Bardziej szczegółowo

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

Stopy żelaza Iron alloys

Stopy żelaza Iron alloys Załącznik nr 7 do Zarządzenia Rektora nr 10/12 z dnia 21 lutego 2012r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Nazwa modułu w języku angielskim Obowiązuje od roku akademickiego 2013/2014

Bardziej szczegółowo

ĆWICZENIE Nr 6. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował dr inż.

ĆWICZENIE Nr 6. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 6 Opracował dr inż. Sławomir

Bardziej szczegółowo

Politechnika Białostocka

Politechnika Białostocka Politechnika Białostocka WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA Katedra Geotechniki i Mechaniki Konstrukcji Wytrzymałość Materiałów Instrukcja do ćwiczeń laboratoryjnych Ćwiczenie nr 2 Temat ćwiczenia:

Bardziej szczegółowo

STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH

STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH STAL DO PRZETWÓRSTWA TWORZYW SZTUCZNYCH BÖHLER M268 BÖHLER M268 VMR jest ulepszoną cieplnie stalą do przetwórstwa tworzyw sztucznych. Stal M268 VMR posiada doskonałą

Bardziej szczegółowo

TERMITOWA SPAWALNOŚĆ BAINITYCZNYCH STALI SZYNOWYCH (NA PRZYKŁADZIE CRB1400, PROFIL 60E1/2)

TERMITOWA SPAWALNOŚĆ BAINITYCZNYCH STALI SZYNOWYCH (NA PRZYKŁADZIE CRB1400, PROFIL 60E1/2) TERMITOWA SPAWALNOŚĆ BAINITYCZNYCH STALI SZYNOWYCH (NA PRZYKŁADZIE CRB1400, PROFIL 60E1/2) Robert Plötz 2016 Czym właściwie jest bainit? Struktura bainitu składa się podobnie jak perlit z ferrytu oraz

Bardziej szczegółowo

Laboratorium. Hydrostatyczne Układy Napędowe

Laboratorium. Hydrostatyczne Układy Napędowe Laboratorium Hydrostatyczne Układy Napędowe Instrukcja do ćwiczenia nr Eksperymentalne wyznaczenie charakteru oporów w przewodach hydraulicznych opory liniowe Opracowanie: Z.Kudżma, P. Osiński J. Rutański,

Bardziej szczegółowo

MIKROSKOPIA METALOGRAFICZNA

MIKROSKOPIA METALOGRAFICZNA MIKROSKOPIA METALOGRAFICZNA WYKŁAD 3 Stopy żelazo - węgiel dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żelaza Alotropowe odmiany żelaza Układ równowagi fazowej Fe Fe 3 C Przemiany podczas

Bardziej szczegółowo

Opis przedmiotu: Materiałoznawstwo

Opis przedmiotu: Materiałoznawstwo Opis przedmiotu: Materiałoznawstwo Kod przedmiotu Nazwa przedmiotu TR.SIK102 Materiałoznawstwo Wersja przedmiotu 2013/14 A. Usytuowanie przedmiotu w systemie studiów Poziom Kształcenia Stopień Rodzaj Kierunek

Bardziej szczegółowo

Transportu Politechniki Warszawskiej, Zakład Podstaw Budowy Urządzeń Transportowych B. Ogólna charakterystyka przedmiotu

Transportu Politechniki Warszawskiej, Zakład Podstaw Budowy Urządzeń Transportowych B. Ogólna charakterystyka przedmiotu Kod przedmiotu TR.NIK104 Nazwa przedmiotu Materiałoznawstwo Wersja przedmiotu 2015/16 A. Usytuowanie przedmiotu w systemie studiów Poziom kształcenia Studia I stopnia Forma i tryb prowadzenia studiów Niestacjonarne

Bardziej szczegółowo

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH

Politechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Ścisła próba rozciągania stali Numer ćwiczenia: 2 Laboratorium z przedmiotu:

Bardziej szczegółowo

SPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

SPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Specjalność.. Nazwisko

Bardziej szczegółowo

Materiały metalowe. Wpływ składu chemicznego na struktur i własnoci stali. Wpływ składu chemicznego na struktur stali niestopowych i niskostopowych

Materiały metalowe. Wpływ składu chemicznego na struktur i własnoci stali. Wpływ składu chemicznego na struktur stali niestopowych i niskostopowych i własnoci stali Prezentacja ta ma na celu zaprezentowanie oraz przyblienie wiadomoci o wpływie pierwiastków stopowych na struktur stali, przygotowaniu zgładów metalograficznych oraz obserwacji struktur

Bardziej szczegółowo

STALE NARZĘDZIOWE DO PRACY NA GORĄCO

STALE NARZĘDZIOWE DO PRACY NA GORĄCO Ćwiczenie 9 Stale narzędziowe STALE NARZĘDZIOWE DO PRACY NA ZIMNO DO PRACY NA GORĄCO SZYBKOTNĄCE NIESTOPOWE STOPOWE Rysunek 1. Klasyfikacja stali narzędziowej. Ze stali narzędziowej wykonuje się narzędzia

Bardziej szczegółowo

Badanie dylatometryczne żeliwa w zakresie przemian fazowych zachodzących w stanie stałym

Badanie dylatometryczne żeliwa w zakresie przemian fazowych zachodzących w stanie stałym PROJEKT NR: POIG.1.3.1--1/ Badania i rozwój nowoczesnej technologii tworzyw odlewniczych odpornych na zmęczenie cieplne Badanie dylatometryczne żeliwa w zakresie przemian fazowych zachodzących w stanie

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale niestopowe, stopowe, konstrukcyjne, narzędziowe, specjalne. Łódź 2010

Bardziej szczegółowo

1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej

1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej OBRÓBKA CIEPLNA 1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej Dziedzina technologii obejmująca zespół zabiegów cieplnych powodujących zmiany struktury w stanie stałym, skutkujące poprawą właściwości

Bardziej szczegółowo

Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej

Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN POCICA-FILIPOWICZ Anna, NOWAK Andrzej 26/39 Soliditikation of Metais and Alloys, No 26, 1996 Krzepnięcie Metali i Stopów, Nr 26, 1996 P Ai'l - Oddział Katowice PL ISSN 02011-9386 WYKRESY CTPc ŻELIW A SZAREGO POCICA-FILIPOWICZ Anna, NOWAK Andrzej

Bardziej szczegółowo

DYFUZJA I PRZEMIANY FAZOWE Diffusion and phase transformations. forma studiów: studia stacjonarne. Liczba godzin/tydzień: 2W e, 1L, 1Ćw.

DYFUZJA I PRZEMIANY FAZOWE Diffusion and phase transformations. forma studiów: studia stacjonarne. Liczba godzin/tydzień: 2W e, 1L, 1Ćw. Nazwa przedmiotu Kierunek: Inżynieria materiałowa Rodzaj przedmiotu: Kierunkowy obowiązkowy DYFUZJA I PRZEMIANY FAZOWE Diffusion and phase transformations Poziom studiów: studia II stopnia forma studiów:

Bardziej szczegółowo

Termodynamiczne warunki krystalizacji

Termodynamiczne warunki krystalizacji KRYSTALIZACJA METALI ISTOPÓW Zakres tematyczny y 1 Termodynamiczne warunki krystalizacji hiq.linde-gas.fr Krystalizacja szczególny rodzaj krzepnięcia, w którym ciecz ulega przemianie w stan stały o budowie

Bardziej szczegółowo

SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych

Bardziej szczegółowo
