13 Projekty infrastrukturalne Szeroki zakres pali stalowych dla budownictwa Steel piles Ściany oporowe i konstrukcje portowe dla trudnych warunków Retaining gruntowych wall structures Bariery drogowe, profile trapezowe Safety barriers Ekonomiczne rozwiązania dla Pressure sieci pipes wodociągowej for i ciepłowniczej water mains pale RR pale wiercone RD rury o dużych średnicach ściana RD ściana kombinowana bariery drogowe profile trapezowe rury niskociśnieniowe spawane spiralnie 13

14 Zakłady produkcyjne Rurownie Oulainen Pulkkila Lappohja Toijala Produkcja Podwykonawcy Raahe Oulainen Ylivieska Pulkkila Toijala Lappi Tampere Hämeenlinna Hyvinkää Lappohja 14

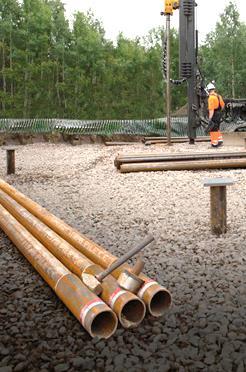

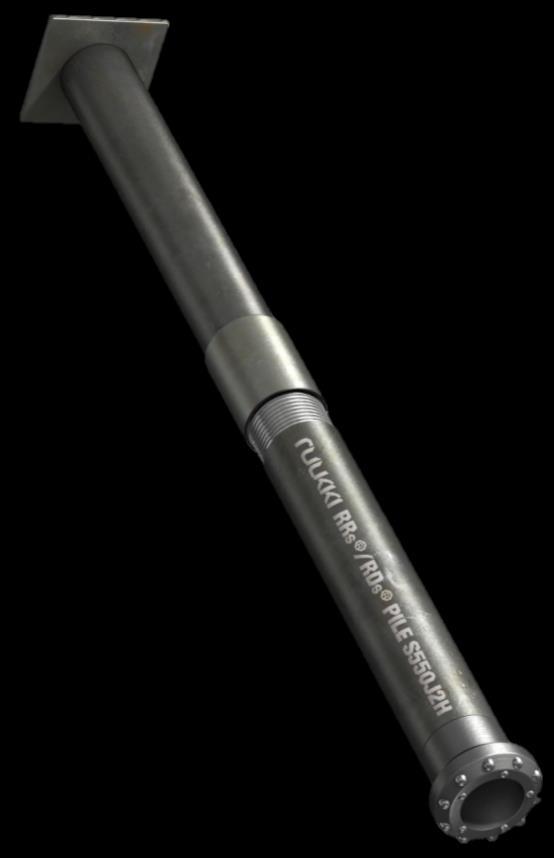

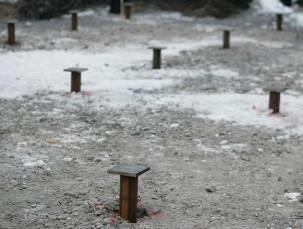

15 Mikropale RR i RRs (EN10219) Pale stalowe Szeroki zakres długości i wymiarów Efektywna technika łączenia pali Gatunki stali Pale RR S440J2H lub S460MH Pale RRs S550J2H Gatunki specjalne Płyta nośna Standardowe płyty dla RR75 RR320 Montaż Pełne wykorzystanie materiału Pełen zakres maszyn możliwych do wykorzystania w trakcie prac Łączenie mechaniczne pali Dla pali RR75/6,3 RR220/12,5 Dla pali RRs115/8 RRs170/10 Spełnia wysokie wymagania materiałowe Pale i tuleje produkowane w ścisłych tolerancjach Znakowanie pali Pełny opis produktu na każdym palu Zabezpieczenie dolnej części pali pierścienie wzmacniające, ostrza do gruntów skalnych 15

16 Właściwości elementów łączących pale RR Łączenie elementów jest szybkie i proste Bez straty materiału Wytrzymałość na ściskanie tulei równe wytrzymałości na ściskanie pala Wytrzymałość na rozciąganie tulei na poziomie powyżej 15% wytrzymałości na rozciąganie pala zgodnie z testami około 40 50% pale są zazwyczaj sprężonym elementem konstrukcyjnym Wytrzymałość na zginanie tulei równa się wytrzymałości na zginanie pala Sztywność zginania tulei na poziomie powyżej 75% sztywności na zginanie pala zgodnie z testami około 100% Uwaga: W czasie projektowania projektant nie musi brać pod uwagę ilości elementów łączących. 16

17 S550J2H 17

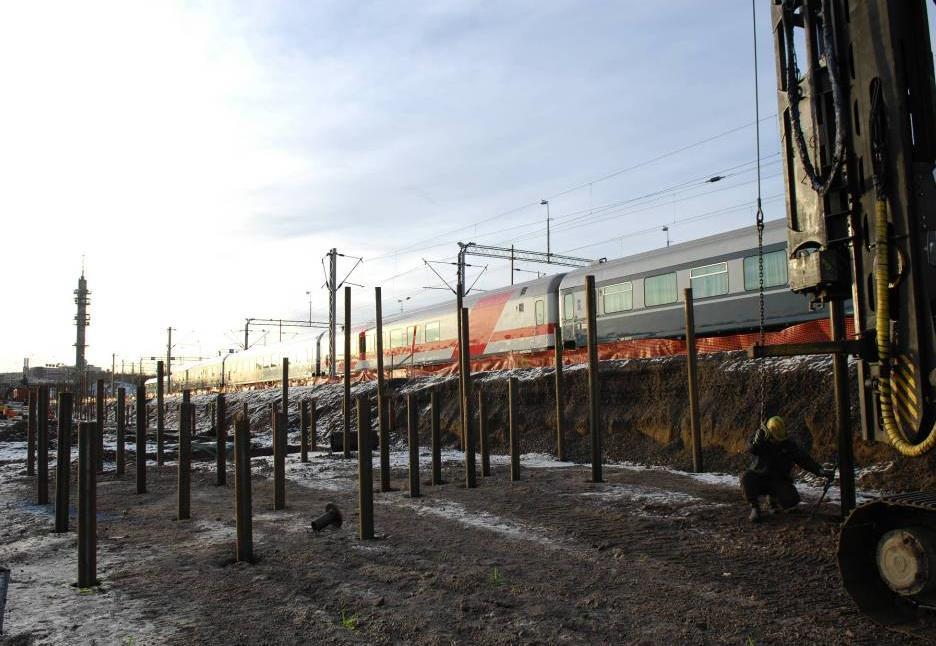

18 Zastosowanie: wzmocnienia fundamentów, budowli i konstrukcji oporowych posadowienie nowych obiektów zapewnienie stateczności skarp, stabilizacji osuwisk zbrojenie gruntów fundamenty specjalne formowanie palisad wokół wykopów konstrukcje mostów 18

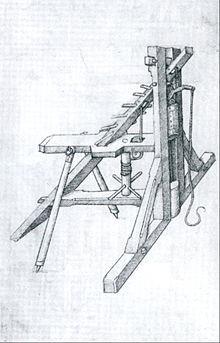

19 1480 Niemcy Holandia 19

20 Pale RR TM pogrążane hydraulicznie Pale RR TM pogrążane hydraulicznie składają się z tych samych elementów co tradycyjne mikropale Typowe wymiary RR115/8, RR140/8 i RR140/10 Pale są stosowane dla wzmacniania istniejących fundamentów gdzie krótkie elementy są wciskane hydraulicznie w ograniczonych wysokością pomieszczeniach Połączenia są luźniejsze niż w przypadku standardowych połączeń tulejami ciernymi Pale mogą być cementowane: po osiągnięciu wymaganej głębokości >150 litrów zaczynu cementowego jest wpuszczanego wokół dolnej części pala pod ciśnieniem bar specjalnie przygotowany element pali przeznaczonych do cementowania 20

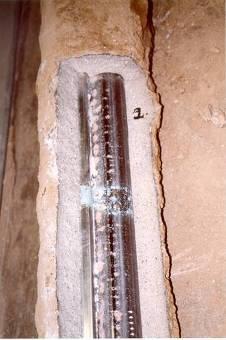

21 Pale RR-CSG, pale z trzonem zalewanym cementem Pale mogą być pogrążane uderzeniowo przez różnego rodzaju sprzęt Pal z trzonem zalewanym cementem Przekrój pala RR-CSG Nadają się do gruntów ziarnistych, gdzie wysoki opór pobocznicy pala zalewanego cementem umożliwia stosowanie znacznie krótszych elementów. Zaczyn wprowadzany przez specjalne otwory na dole pala Typy pali RR75 RR140 S440J2H Pale mogą być łączone zewnętrznymi tulejami ciernymi 21

22 Mikropale wiercone RD i RDs (EN10219) Pale i profile Szeroki zakres długości i wymiarów Efektywna na technika łączenia pali Gatunki stali Pale RR S440J2H lub S460MH Pale RRs S550J2H Gatunki specjalne Płyty nośne Standardowe płyty dla RD Montaż Montaż możliwy we wszystkich warunkach gruntowych (również w skałach) z wykorzystaniem lekkiego sprzętu Mniej wibracji, ścisłe tolerancje pozycji i nachylenia Łączenie mechaniczne pali Dla pali RD/RDs115/6,3 RD/RDs220/12,5 Spełnia wysokie wymagania materiałowe Wysoka jakość łączenia bez spawania Warunki zewnętrzne nie mają wpływu na jakość łączenia Znakowanie pali Pełny opis produktu na każdym palu Zabezpieczenie dolnej części pali Pierścienie wzmacniające 22

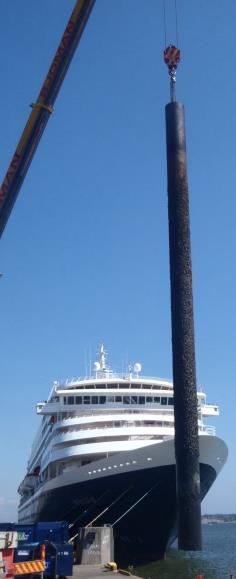

23 E18 Bommestad-Sky RDs320/

24 Pale o dużych średnicach RR & RD (EN10219) Akcesoria Przygotowane indywidualnie Możliwe dospawane zamki Malowane, 3 warstwy HDPE Pale stalowe Zakres RR400 RR1220 Grubość ścianki 8 23 mm Grubość ścianki pod konkretne zlecenie z dokładnością do 0,10 mm Do 40 m długości bez łączenia spawem Łączenie przez spawanie Gatunki stali Standardowe gatunki wg EN10219 lub specjalne gatunki Ruukki S440J2H i S550J2H Możliwe gatunki wg EN10219 (MH) lub API5L (X) Wysoka nośność, sztywność i wytrzymałość na zginanie Zabezpieczenie dolej części pali RR: ostrza (stal konstrukcyjna, hartowana lub stalowy element prowadzący RD: możliwe dospawane ostrza skalne, koronki wiertnicze 24

25 25 Helsinki, Finlandia

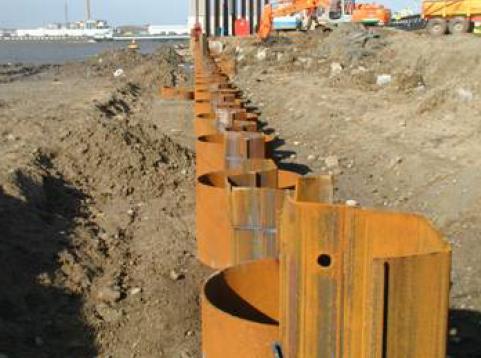

26 Pale o dużych średnicach S355J2H, S440J2H, S550J2H Waga kg/m Grubość ścianki dia

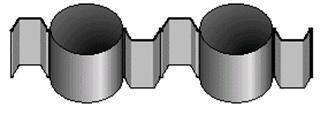

27 Ściany oporowe ściana kombinowana Pale RR o dużej średnicy i wypełniająca ścianka szczelna Grodzice Zamki przyspawane do pali (E21) 27

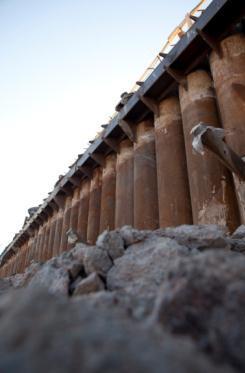

28 Ściany oporowe ściana kombinowana Grodzice przyspawane bezpośrednio do pali 28

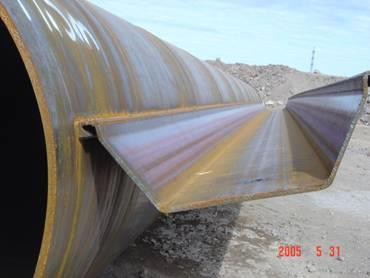

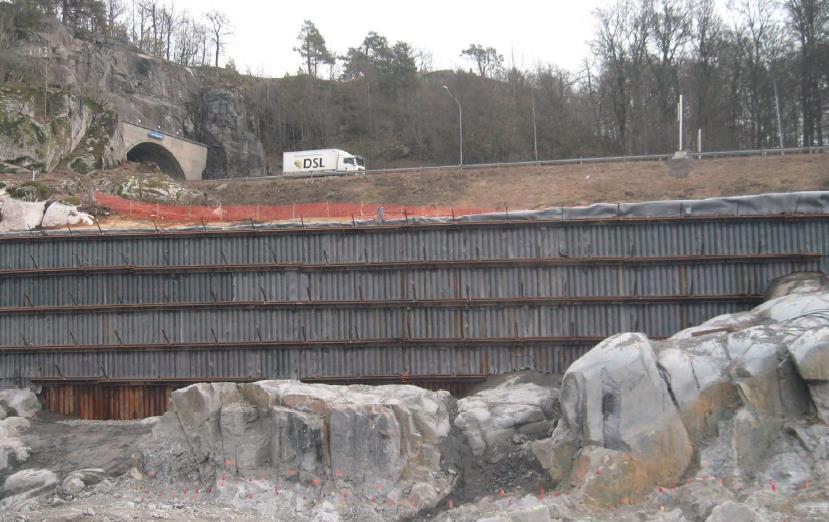

29 Ściany oporowe ściana RD/RR Pale RD lub RR Niezawodny sposób na wykonanie ściany oporowej w trudnych warunkach gruntowych Duża sztywność konstrukcji i wytrzymałość na zginanie w stosunku do ilości zużytego materiału Wyraźnie lepsza zdolność przenoszenia obciążeń pionowych niż typowe ścianki oporowe 29

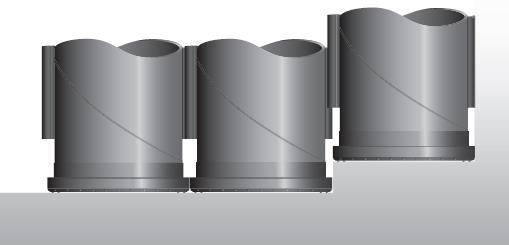

30 Elementy ściany RD SSAB RM/RF Pale RD Specjalistyczne zamki SSAB dospawane do pali Metoda wiercenia koronką wiertniczą o większej średnicy Stosowane w projektach nabrzeży, pirsów, falochronów, ścian stałych konstrukcji podziemnych (tuneli). 30

31 Ściana RD Sztokholm RD 220/10 31

32 Presteel Oy proces produkcji 32

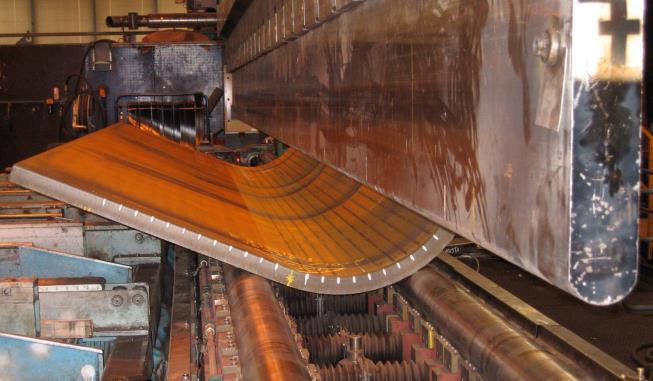

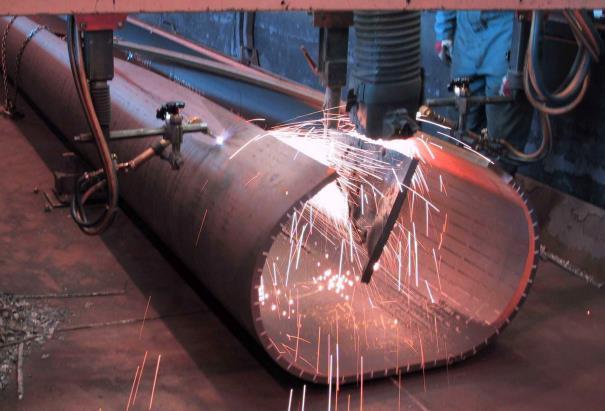

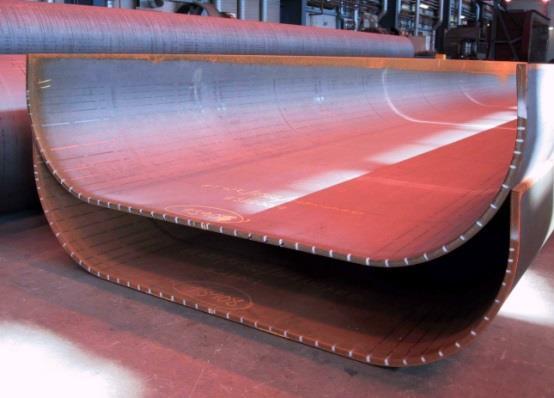

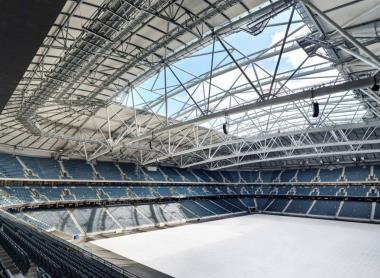

33 Presteel Oy - produkty Rury spawane wzdłużnie: Grubość ścianki: 6 100mm Średnica: mm (z kalibracją) Długość: mm Zastosowanie: konstrukcje stalowe (obiekty sportowe, mosty) Tolerancje: średnica +/-0,5%; prostość 0,5mm/m 33

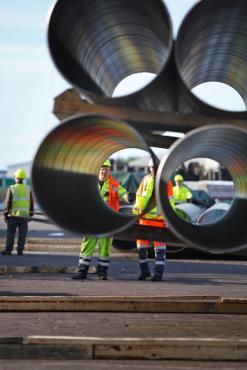

34 Znakowanie CE dla produktów SSAB Produkcja pali ETA-12/ ścisłe tolerancje EN Gatunki stali dla pełnej gamy pali ETA-12/0529: Specjalne gatunki stali dla produktów używanych przy palowaniu EN10219: stale standardowe Tuleje ETA-12/0526: właściwości mechaniczne proste w montażu, niezawodne łatwe do zaprojektowania, pomijane w liczeniu parametrów konstrukcji Płyty nośne, elementy prowadzące i pozostałe akcesoria produkowane w zakładach SSAB ETA-12/0526 EN

35 Broszury, narzędzia do projektowania Broszury, case studies Już częściowo dostępne w języku polskim Uaktualniane Również na stronach internetowych Instrukcje montażu RrPileCalc Dla pali pojedynczych (wersja fińska, szwedzka, norweska, dla ściany kombinowanej już po polsku) Tekla Structures Elementy modelowania 3D pali, palościanek 36.

36 Rury ciśnieniowe DN Specjalistyczna obróbka Zewnętrzna powłoka PE, grubość 3 6 mm Wewnętrzne betonowanie, grubość 8 12 mm Wewnętrzne malowanie Łączniki i krótkie elementy z powłoką PUR Zastosowanie Wodociągi Systemy ogrzewania i chłodzenia Systemy dla przemysłu górniczego Zbiorniki ciśnieniowe Systemy gospodarki odpadami 36

37 Profile trapezowe Wzdłużne usztywnienia (koryta/żebra) w pomostach ortotropowych Dają możliwość zredukowania grubości pomostów Duża odporność na zginanie i skręcanie Duża odporność na zmęczenie Zamknięty przekrój poprzeczny -> łatwa obróbka powierzchniowa Ekonomiczny w produkcji pomostów możliwe dł. do 21 m Dokładny, dopasowany pod projekt przekrój 37

38 Most w Płocku Profile trapezowe 1100 ton S355J2G3C Mostostal Płock Fugo Konin 38

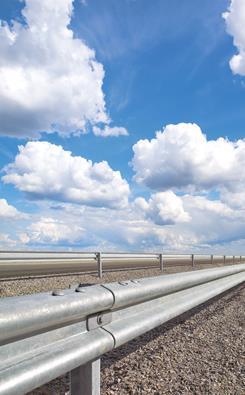

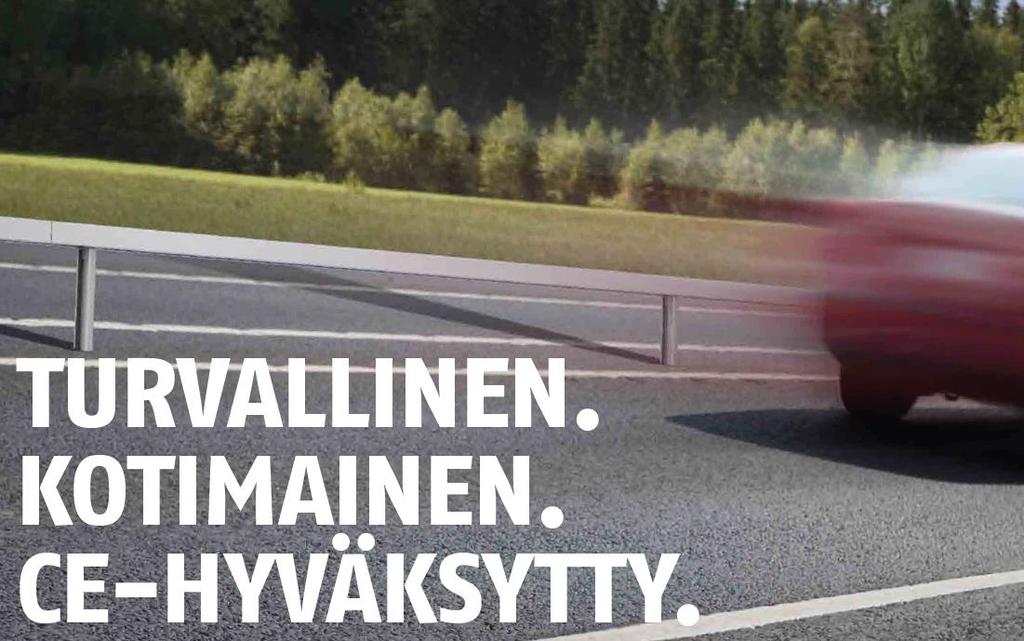

39 Bariery drogowe SSAB 210/130x4 Spełnia wymogi dla poziomu uderzeń H1 i N2 Najwyższa 4 klasa odporności na usuwanie śniegu Znakowanie CE Wyjątkowe bezpieczeństwo systemu bariery Ze stali o dużej wytrzymałości Łatwy montaż dł. elementu 4 m 16 śrub / 12 m 39
