Stal Ruukki Laser dla bezobsługowej produkcji i najwyższej precyzji

Transkrypt

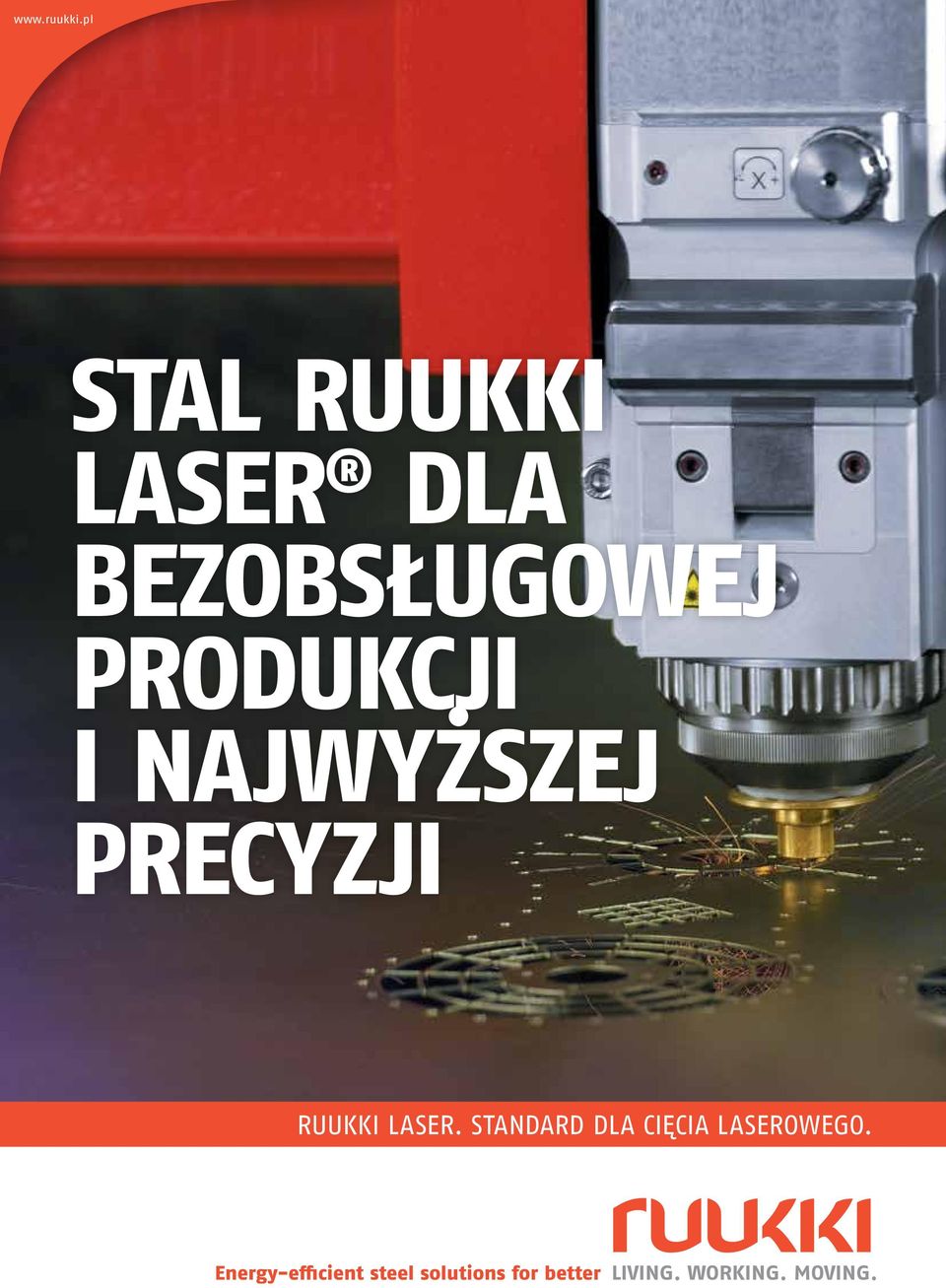

1 Stal Ruukki Laser dla bezobsługowej produkcji i najwyższej precyzji Ruukki Laser. Standard dla cięcia laserowego.

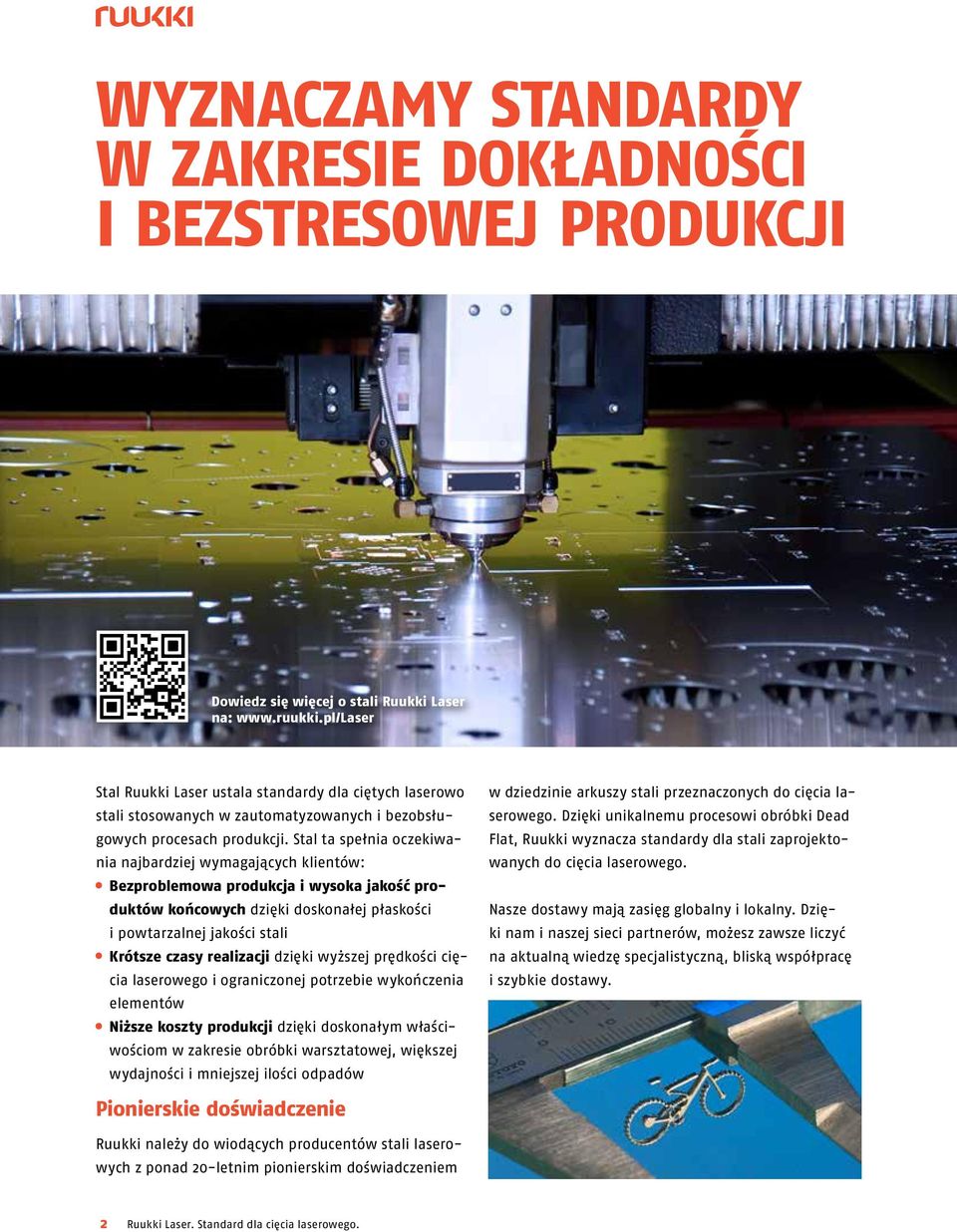

2 Wyznaczamy standardy w zakresie dokładności i bezstresowej produkcji Dowiedz się więcej o stali Ruukki Laser na: Stal Ruukki Laser ustala standardy dla ciętych laserowo stali stosowanych w zautomatyzowanych i bezobsługowych procesach produkcji. Stal ta spełnia oczekiwania najbardziej wymagających klientów: Bezproblemowa produkcja i wysoka jakość produktów końcowych dzięki doskonałej płaskości i powtarzalnej jakości stali Krótsze czasy realizacji dzięki wyższej prędkości cięcia laserowego i ograniczonej potrzebie wykończenia elementów Niższe koszty produkcji dzięki doskonałym właściwościom w zakresie obróbki warsztatowej, większej wydajności i mniejszej ilości odpadów w dziedzinie arkuszy stali przeznaczonych do cięcia laserowego. Dzięki unikalnemu procesowi obróbki Dead Flat, Ruukki wyznacza standardy dla stali zaprojektowanych do cięcia laserowego. Nasze dostawy mają zasięg globalny i lokalny. Dzięki nam i naszej sieci partnerów, możesz zawsze liczyć na aktualną wiedzę specjalistyczną, bliską współpracę i szybkie dostawy. Pionierskie doświadczenie Ruukki należy do wiodących producentów stali laserowych z ponad 20-letnim pionierskim doświadczeniem 2 Ruukki Laser. Standard dla cięcia laserowego.

3 Bezstresowa obróbka i bezobsługowa produkcja Ze względu na powtarzalną jakość każdej partii stali, Ruukki Laser oferuje nieporównywalne korzyści, jeśli chodzi o koszty, etapy i efektywność produkcji. Zalety tego gatunku stali, w tym krótsze czasy obróbki warsztatowej, brak potrzeby wykończenia krawędzi, mniejszy efekt sprężynowania i zawężone tolerancje to rezultaty ścisłej współpracy między Ruukki, producentami systemów do cięcia laserowego oraz użytkownikami końcowymi. Proces Dead Flat doskonała płaskość, gwarantowana tolerancja 3 mm/m minimalne naprężenia wewnętrzne, dobra płaskość po cięciu krótsze czasy obróbki warsztatowej minimalna potrzeba wykończenia elementów optymalna odtwarzalność dla zautomatyzowanej produkcji niższe koszty produkcji Blachy cięte z kręgów, zakres tolerancji grubości arkuszy TOLERANCJA (mm) 0,50 0,40 0,30 0,20 0,10 Blachy grube, zakres tolerancji grubości blach grubych TOLERANCJA (mm) 2,0 1,50 1,00 0,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 12,50 15,00 0,50-0,10-0,20 0,00 16,0 18,0 20,0 25,0 30,0-0,30-0,50-0,40-0,50 EN min EN max GRUBOŚĆ (mm) Typowa Ruukki, min. Typowa Ruukki, maks. -1,00 EN min EN max GRUBOŚĆ (mm) Typowa Ruukki, min. Typowa Ruukki, maks. Ruukki Laser. Standard dla cięcia laserowego. 3

4 Wyższa prędkość cięcia laserowego Dzięki optymalnemu składowi chemicznemu, czystości i cienkiej warstwie zgorzeliny w przypadku blach grubych, stal Ruukki Laser może być cięta z większą prędkością, której rezultatem jest gładka powierzchnia o dobrej jakości oraz aż do 30% szybszy proces cięcia w porównaniu do stali standardowych. Cienka i gładka zgorzelina Podczas walcowania na gorąco tworzy się niezwykle cienka warstwa zgorzeliny uzyskana poprzez zoptymalizowany sposób kontroli temperatury. Zalety takiej stali w porównaniu do arkuszy stali bez obróbki powierzchniowej i arkuszy poddawanych śrutowaniu to: Minimalne odkształcenia w trakcie cięcia Wyższa prędkość cięcia Większa wydajność Mniej złomu i niższe koszty produkcji Prędkość cięcia, relatywny wzrost w stosunku do stali standardowych w % % GRUBOŚĆ (mm) 4 Ruukki Laser. Standard dla cięcia laserowego.

5 Doskonałe właściwości w zakresie obróbki warsztatowej Zaawansowana stal Laser 355 MC/FS i 420 MC/FS Większa podatność na formowanie Zawężony skład chemiczny Powtarzalna jakość - bez różnic wytrzymałości poprzecznej - drobne różnice między wytrzymałością poprzeczną a wzdłużną niesamowita udarność znakomite właściwości stemplowania i wykrawania Stal Ruukki Laser oferuje doskonałe właściwości gięcia podczas prefabrykacji oraz optymalne zachowanie w trakcie takich etapów produkcji jak wiercenie, spawanie, stemplowanie i cynkowanie ogniowe. Oznacza to większą elastyczność w zakresie geometrii komponentów i umożliwia produkcję bardzo małych i złożonych elementów. Minimalny promień gięcia w mm 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0 GRUBOŚĆ (mm) <3 3<6 6<15 15<30 LASER 250 C LASER S 355 LASER 355 MC LASER 420 MC Ruukki Laser. Standard dla cięcia laserowego. 5

6 Program Produkcji Stali Ruukki Laser Gatunki stali konstrukcyjnych zoptymalizowanych dla potrzeb cięcia laserowego i stemplowania Właściwości mechaniczne Produkt Grubość blachy (mm) Granica plastyczności ReH min. (MPa) Wytrzymałość na rozciąganie Rm (Mpa) Wydłużenie A 5 min. in% Udarność wzdłużna, min T, C KV. J Blachy grube Ruukki Laser 250 C Ruukki Laser S355/S355J2C+N Ruukki Laser 355 MC Ruukki Laser 420 MC Blachy cięte z kręgów 1) 2,0-2,9 mm, Rm Mpa Ruukki Laser 250 C ) Ruukki Laser S355/S355J2C+N Ruukki Laser 355 MC Ruukki Laser 420 MC Zoptymalizowane dla stemplowania (FS) Ruukki Laser 250 C Ruukki Laser 355 MC/FS Ruukki Laser 420 MC/FS Materiał walcowany na zimno Grubość R0.2 Rm A80 Laser DC03-A-M 0,8 3, Ruukki Laser. Standard dla cięcia laserowego.

7 Przykład: Jakość, która się opłaca Profil klienta Nazwa: Rabens Maschinenbau GmbH Branża: Specjalistyczny przemysł maszynowy Zatrudnienie: 20 osób Siedziba spółki: Walsrode, Niemcy Rabens Maschinenbau to średniej wielkości spółka produkująca komponenty pojazdów do specjalnych zastosowań, które dostarczane są do klientów na całym świecie. Jako dostawca usług, Rabens Maschinenbau stawia jakość na pierwszym miejscu. To najlepszy sposób, by zapobiec drogim i niepotrzebnym reklamacjom. Firma przekonała się, że walcowanie i gięcie arkuszy stali często generuje zmiany strukturalne powodujące problemy podczas gięcia i ukosowania. W zamian, stal dostarczana przez Ruukki oferuje wyjątkową jakość. Zachowuje ona swoją strukturę w trakcie walcowania. Umożliwia to szybką i łatwą obróbkę oraz eliminuje powstawanie odpadów, gdy arkusz stali kształtowany jest na linii cięcia laserowego. Także firma Rabens Maschinenbau przekonała się do jakości stali Ruukki i regularnie kupuje stal Laser 355 MC. Maszyny do zastosowań specjalnych wymagają materiału o specjalnej jakości Maszyny do zastosowań specjalnych stanowią jeden z najtrudniejszych sektorów przemysłu maszynowego. Produkcja poszczególnych komponentów wymaga zachowania absolutnej precyzji i rzetelnej prefabrykacji. Stosowany materiał musi być podatny na łatwe nadawanie kształtu przy pomocy systemu do cięcia laserowego oraz powinien gwarantować prosty przebieg procesu. Jednocześnie, komponenty muszą być później odporne na wyjątkowo wysokie naprężenia. Wysoka jakość produktu i znajomość procesów Komponenty Rabens produkowane są ze stali o najwyższej jakości i z powodzeniem przechodzą nawet najtrudniejsze próby naprężeniowe. Jak dotąd Rabens nie spotkał się z żadną reklamacją od klienta, jeśli chodzi o obróbkę stali Ruukki. Wysoka jakość stali połączona z fachową wiedzą firmy Rabens na temat procesów produkcji przynosi znakomite rezultaty. Inni dostawcy regularnie zgłaszają się do spółki Rabens Maschinenbau, by zaproponować zakup swoich stali. Ale Rabens nie zamierza zmienić dostawcy. Sprawdziliśmy produkty wszystkich innych dostawców, niemniej jednak nie będziemy korzystać z innych stali niż stale Ruukki, mówi Wolfgang Rabens, dyrektor zarządzający i współwłaściciel przedsiębiorstwa. Energy and industrial 7

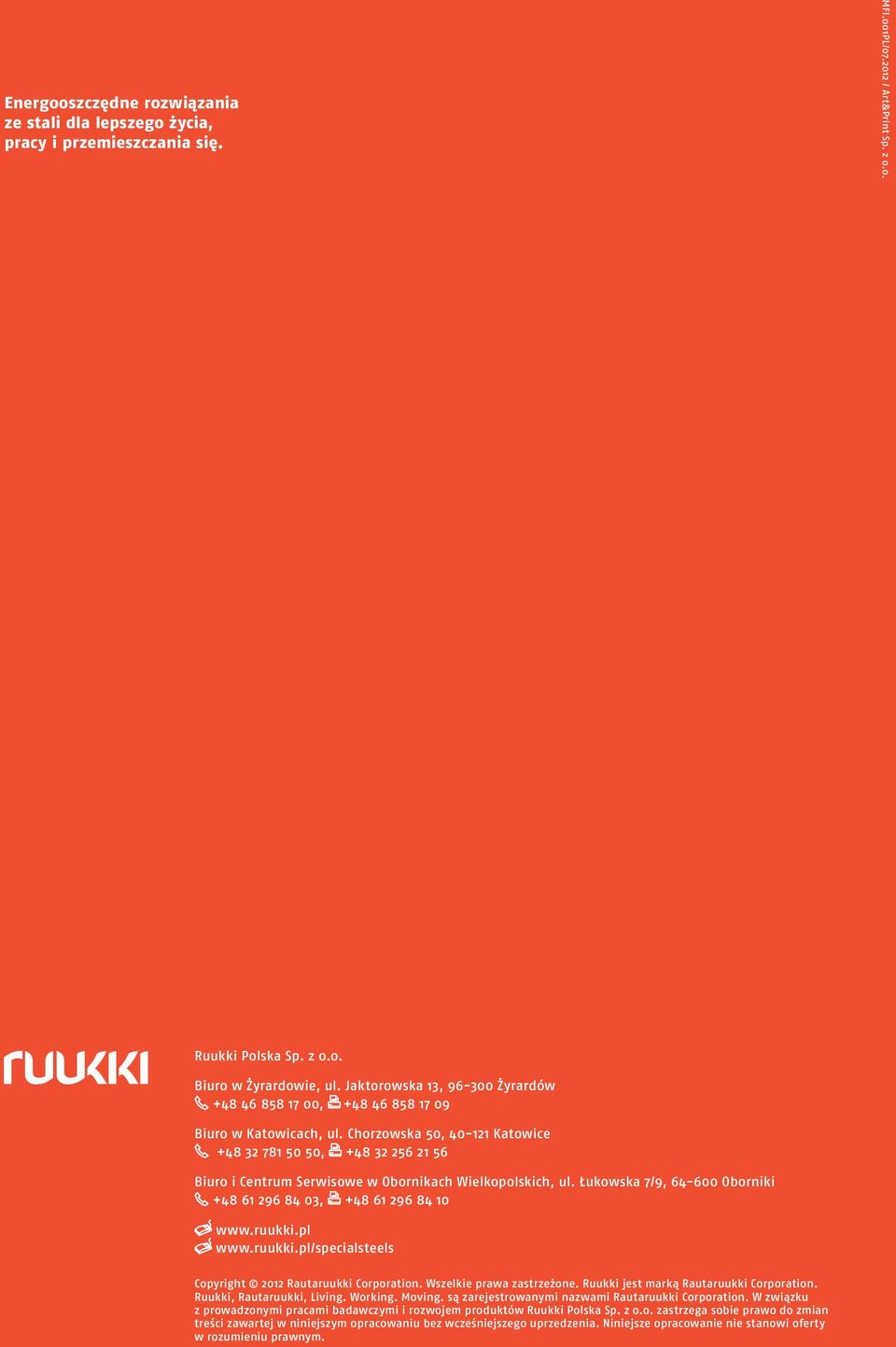

8 Energooszczędne rozwiązania ze stali dla lepszego życia, pracy i przemieszczania się. MFI.001PL/ / Art&Print Sp. z o.o. Ruukki Polska Sp. z o.o. Biuro w Żyrardowie, ul. Jaktorowska 13, Żyrardów , Biuro w Katowicach, ul. Chorzowska 50, Katowice , Biuro i Centrum Serwisowe w Obornikach Wielkopolskich, ul. Łukowska 7/9, Oborniki , Copyright 2012 Rautaruukki Corporation. Wszelkie prawa zastrzeżone. Ruukki jest marką Rautaruukki Corporation. Ruukki, Rautaruukki, Living. Working. Moving. są zarejestrowanymi nazwami Rautaruukki Corporation. W związku z prowadzonymi pracami badawczymi i rozwojem produktów Ruukki Polska Sp. z o.o. zastrzega sobie prawo do zmian treści zawartej w niniejszym opracowaniu bez wcześniejszego uprzedzenia. Niniejsze opracowanie nie stanowi oferty w rozumieniu prawnym.
