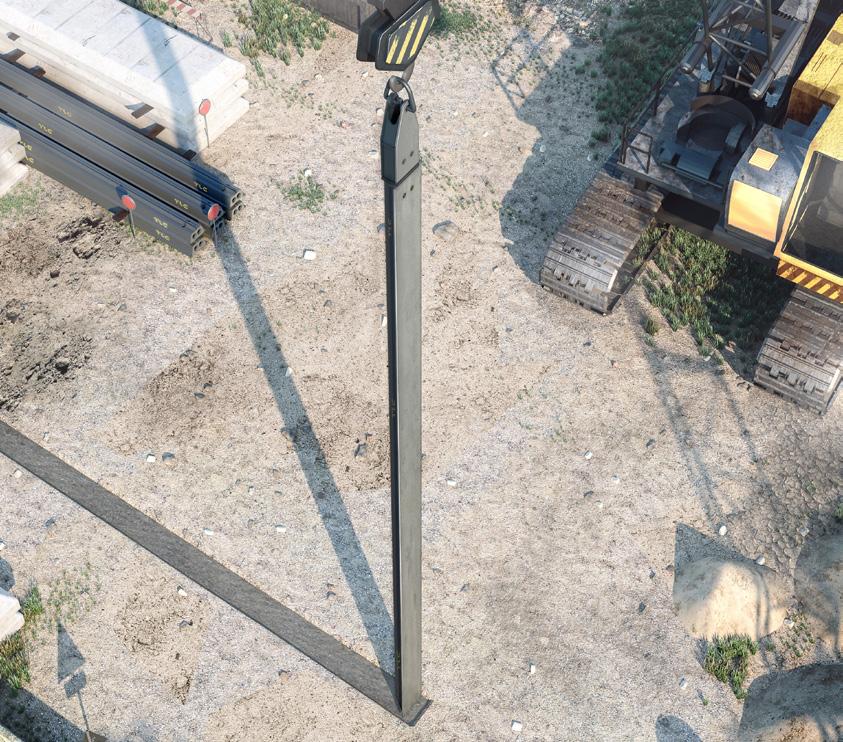

1 Nowoczesny system składający się z elementów rozdzielczych przeznaczonych do wykonywania ścian szczelinowych PROJEKT PRODUKCJA MONTAŻ

2 GRUPA TLC W SKRÓCIE PROJEKT - PRODUKCJA - TRANSPORT Grupa TLC posiada własne biura konstrukcyjno-technologiczne oraz nowoczesny, zautomatyzowany zakład produkcyjny. Efekty naszej ciężkiej pracy i dbałości o najwyższą jakość oferowanych produktów potwierdza certyfikat zgodności Zakładowej Kontroli Produkcji z normą PN EN 1090 wydany przez Instytut Badawczy TÜV Süd oraz pozytywne wyniki licznych ekspertyz i badań jakości. Grupa TLC to szwedzko - polski producent schodów i platform stalowych dla przemysłu i budownictwa oraz tymczasowych systemów zabezpieczeń budowlanych posiadający nowoczesny zakład produkcyjny w Polsce. Połączenie szwedzkiej technologii oraz polskiej przedsiębiorczości pozwoliło wyspecjalizować się w wybranych produktach sektora budowlanego i przemysłowego. Dzięki temu oferujemy usługi sprzedaży i wynajmu na najwyższym poziomie oraz kompleksowe rozwiązania w zakresie projektowania, produkcji i montażu naszych wyrobów na terenie całej Europy. W ciągu 10 lat działalności TLC zbudowało wokół siebie grupę podmiotów zależnych, odpowiedzialnych za promocję i dystrybucję produkowanego asortymentu. Posiadamy biura w Polsce, Szwecji i Wielkiej Brytanii oraz aktywnie działamy na terenie wszystkich krajów Unii Europejskiej. Zobacz film promocyjny

3 INFORMACJE OGÓLNE Wychodząc naprzeciw zapotrzebowaniu na systemy pozwalające na budowę ścian szczelinowych Grupa TLC zaprojektowała elementy rozdzielcze, które w całości spełniają oczekiwania nawet najbardziej wymagających użytkowników. TLC oferuje elementy rozdzielcze w trzech długościach: 6, 9 i 12 metrów. Elementy można ze sobą łączyć co pozwala na osiągnięcie żądanej długości. Wybór różnych szerokości naszego produktu daje możliwość dostosowania go do każdego wąskoprzestrzennego wykopu. Zalety systemu WALLZIP: Pełna powtarzalność elementów pozwalająca na łatwe łączenie ich ze sobą Bardzo dobra stabilność konstrukcji Wymienne sworznie pozwalające na zastąpienie zużytych nowymi Ergonomiczna szczelina zapobiegająca wysuwaniu się uszczelki Na życzenie klienta możliwość wykonania dodatkowej szczeliny na drugą uszczelkę Podstawą elementu początkowego i pośredniego jest płyta grubości 25 mm wykonana ze stali trudnościeralnej Końcówka mocująca ścięta pod kątem 40 stopni pozwala na łatwe umiejscowienie elementu w gruncie na spodzie wykopu System najwyższej jakości, produkowany w certyfikowanym zakładzie Trzy podstawowe długości i pięć szerokości, na życzenie klienta możliwość wykonania indywidualnych rozmiarów Możliwość wielokrotnego użytku

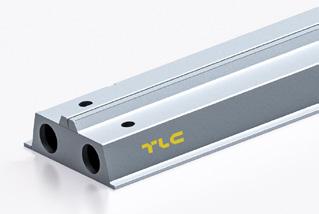

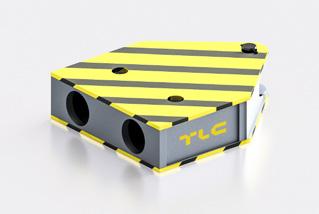

4 ELEMENTY SYSTEMU ELEMENT POCZĄTKOWY ST2 składa się z końcówki mocującej (buta) oraz końcówki żeńskiej (doku). Końcówka mocująca ścięta pod kątem 40 stopni służy do dokładnego i stabilnego umiejscowienia elementu w gruncie na spodzie wykopu. Końcówka żeńska to element z którym można łączyć kolejne elementy. ELEMENT POŚREDNI ST1 - składa się z dwóch końcówek żeńskich. Używany jako kolejne elementy systemu w celu uzyskania długości stosownej do głębokości wykopu. GŁOWICA ST3 - ostatni element systemu służący do osadzenia i wyciągnięcia wszystkich elementów. SWORZNIE ŁĄCZĄCE S1 i S2 elementy pełniące funkcje łączników pomiędzy poszczególnymi elementami systemu WALLZIP.

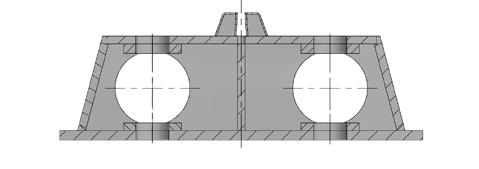

5 TABELA WYMIARÓW I SCHEMAT MONTAŻU L L SWORZNIE ŁĄCZĄCE S2 SWORZNIE ŁĄCZĄCE S1 SWORZNIE ŁĄCZĄCE S1 ELEMENT POCZĄTKOWY ST2 ELEMENT POŚREDNI ST1 GŁOWICA ST3 B SZCZELINA NA POSADOWIENIE USZCZELKI NAZWA HANDLOWA A [mm] B [mm] C [mm] D [mm] L [m] WALLZIP , 9, 12 C WALLZIP , 9, 12 D A WALLZIP , 9, 12 WALLZIP , 9, 12

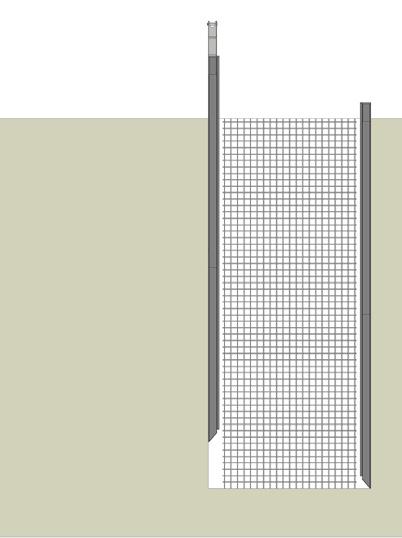

6 ZASADA DZIAŁANIA ETAP 1 ETAP 2 ETAP 3 ETAP 4 Posadowienie uszczelki w elemencie Umieszczenie elementu w wykopie szczelinowym Betonowanie sciany szczelinowej Usunięcie elementu z wykopu 35m siatka zbrojeniowa A A A-A 7m uszczelka

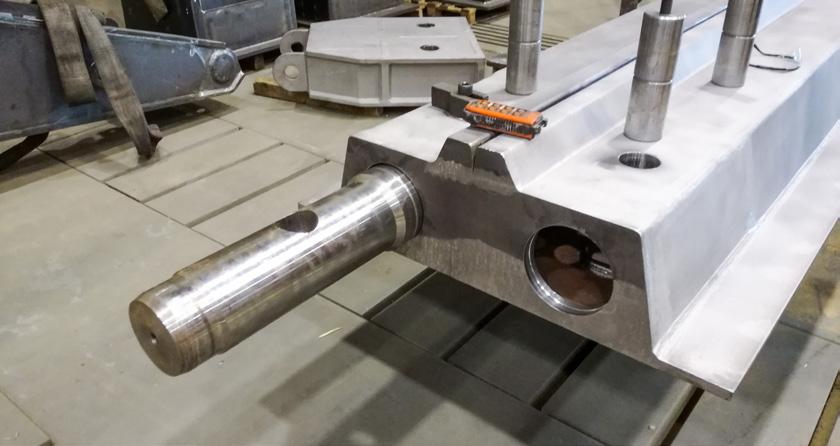

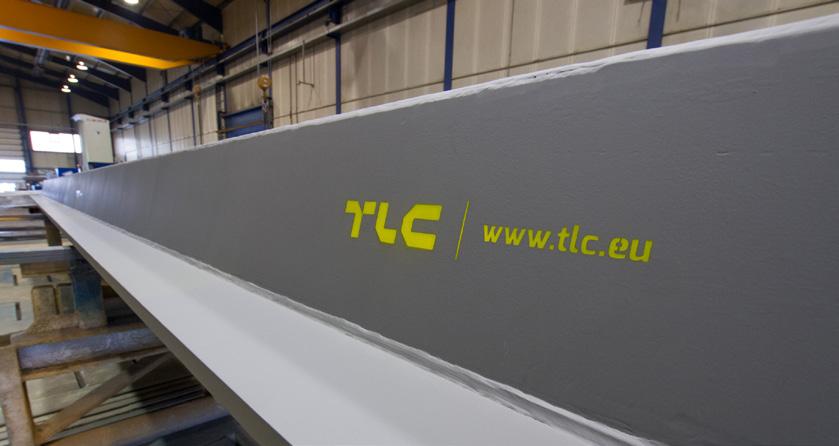

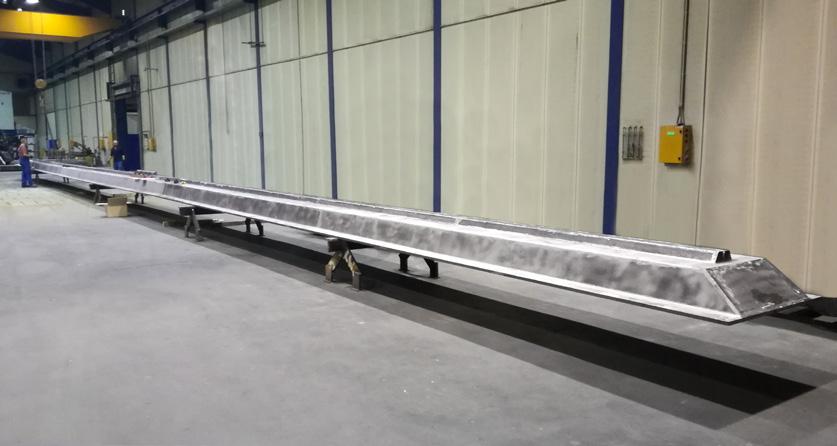

7 NOWOCZESNY PROCES PRODUKCYJNY

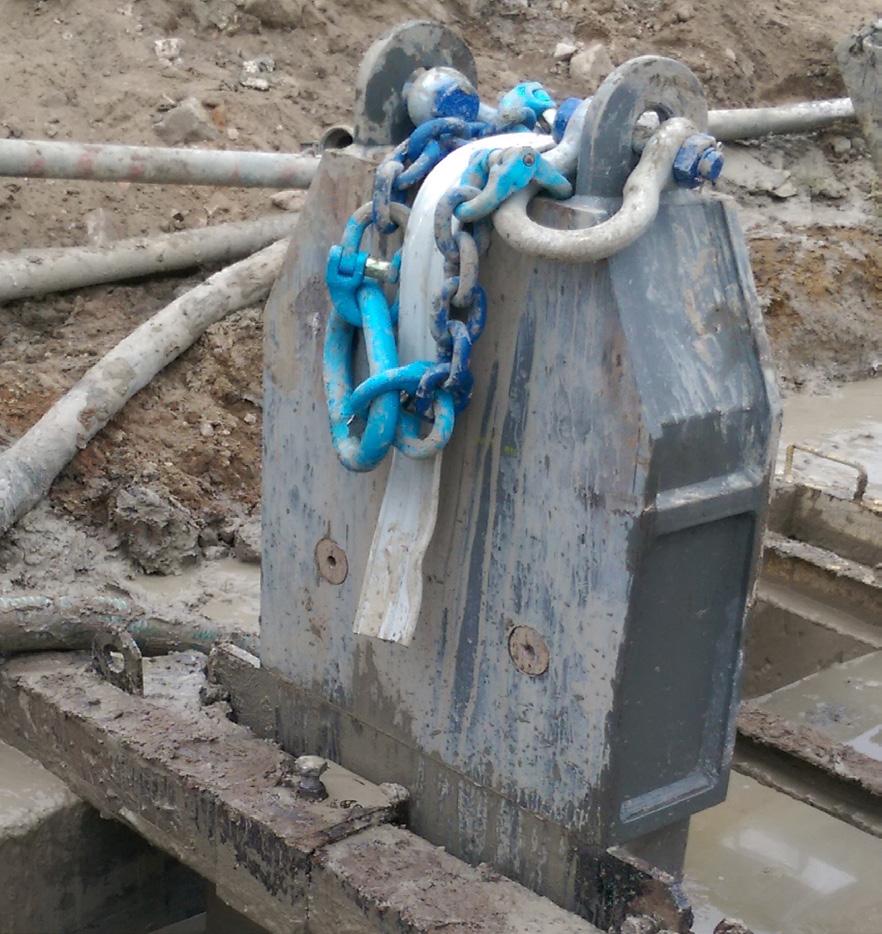

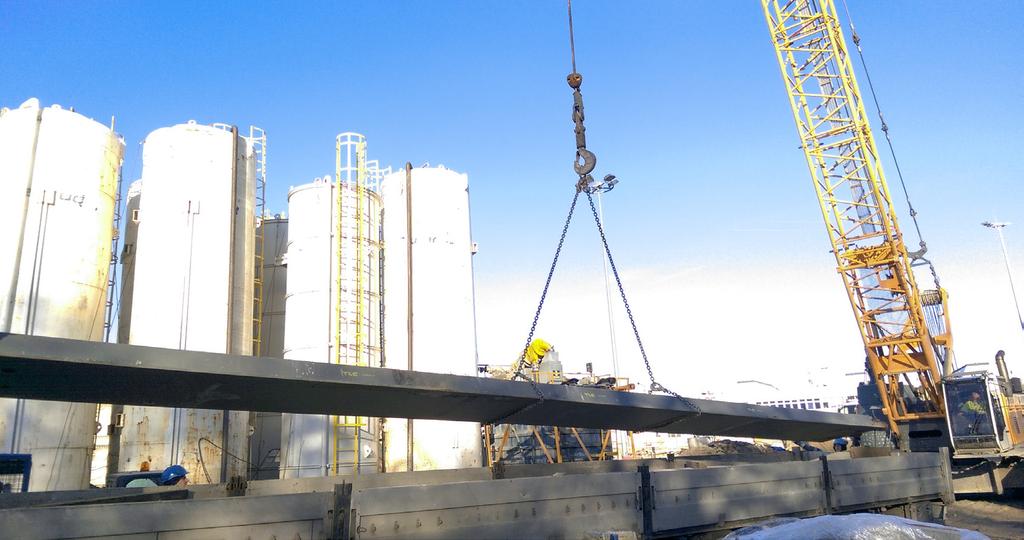

8 W PRAKTYCE

9 W PRAKTYCE

10 W PRAKTYCE

11 Grupa Sales Manager Bartłomiej Markowicz e: m:
