1 POLITECHNIKA SZCZECIŃSKA WYDZIAŁ ELEKTRYCZNY Instrukcja do zajęć laboratoryjnych Temat ćwiczenia: Sterowanie oświetleniem w zaleŝności od natęŝenia światła Numer ćwiczenia: 2 Opracowali: Tomasz Barabasz Piotr Zasada Merytorycznie sprawdził: dr inŝ. Jan Skórski 2007.::Laboratorium Automatyki Budynkowej w Systemie LCN::.

2 Spis treści: Wstęp teoretyczny do ćwiczenia... 3 Treść ćwiczenia... 5 Schemat połączeń... 6 Listing programu... 6 materiał pobrany ze strony: 2

3 Wstęp teoretyczny do ćwiczenia System LCN daje moŝliwość sterowania oświetleniem w zaleŝności od natęŝenia światła. JeŜeli natęŝenie światła przekroczy wcześniej zaprogramowane progi system moŝe to wykryć i w Ŝądany sposób zareagować. Czujnik natęŝenia oświetlenia LCN-LSH podłącza się do portu T. We Właściwościach modułu naleŝy w polu port T zadeklarować czujnik. Czujnika nie trzeba skalować. NatęŜenie oświetlenia jest przechowywane w zmiennej TVar. Zmienna TVar z wartością oświetlenia mierzoną w luksach jest powiązana zaleŝnością: ln( LUX ) 1,153 0,01153TVar + 1,153 TVar = ( LUX = e ) 0,01153 Od razu po podłączeniu czujnika i jego zadeklarowaniu w oknie statusu (Sterowanie ręczne -> Status) moŝna zobaczyć czy czujnik został wykryty przez system. JeŜeli wraz ze zmianą natęŝenia oświetlenia zmienia się wartość TVar to czujnik jest zadeklarowany i podłączony poprawnie do modułu logicznego (Rysunek1.). Rysunek 1. Fragment okna Statusów Zmienna TVar w zaleŝności od swojej wartości moŝe wyzwalać róŝne zdarzenia. Wartości zmiennej TVar przy których mają być wyzwolone zdarzenia ustala się po wyborze z menu funkcji Wartości progowe (Rysunek 2.). Przekroczenie przez zmienna TVar wartości któregoś z zadeklarowanych progów powoduje naciśnięcie odpowiedniego przycisku w tabeli B. materiał pobrany ze strony: 3

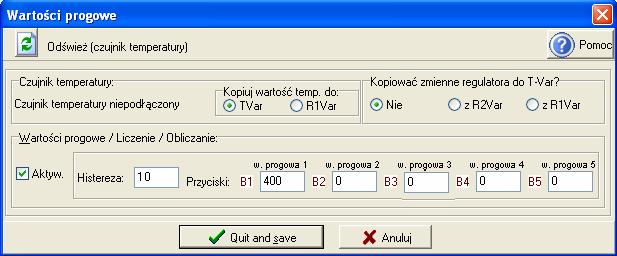

4 Rysunek 2. Okno Wartości progowe W kaŝdym module logicznym moŝna ustawić 5 wartości progowych. Przy czym informacja o przekroczeniu odpowiednich progów jest przekazywana pod zdarzenia naciśnięcia przycisków Długo lub Puść w tablicy B. Przy przekroczeniu progu pierwszego informacja jest przekazywana do przycisku 1 w tablicy B, przy przekroczeniu progu drugiego informacja jest przekazywana do przycisku 2 w tabeli B itd. Wyjaśnienie zasady działania wartości progowych zostanie pokazane na poniŝszym przykładzie. NaleŜy ustawić wartość progową pierwszą na 400 i wartość histerezy na 10 (Rysunek 3.). JeŜeli wartość zmiennej TVar będzie narastała i przekroczy wartość 400 zostanie wyzwolone zdarzenie Tabela B -> Przycisk 1 -> Długo. JeŜeli wartość TVar będzie malała i przekroczy wartość progową pomniejszoną o histerezę to zostanie wyzwolone zdarzenie Tabela B -> Przycisk 1 -> Krótko w tym przypadku będzie to wartość 390 (Rysunek 3.). Rysunek 3. Rysunek przedstawia wyjaśnienie zasady działania wartości progowych materiał pobrany ze strony: 4

5 UWAGA! NaleŜy zauwaŝyć,ŝe zdarzenia związane z naciskaniem przycisków są wyzwalane w chwili przekroczenia wartości progowych. Przyrównując to do układów cyfrowych moŝna powiedzieć, Ŝe nie jest wykrywany stan tylko zbocze. PowyŜszą uwagę naleŝy uwzględniać przy programowaniu modułów. JeŜeli wartość histerezy będzie równa 1 wówczas próg przełączania będzie równy wartości progowej. Dla powyŝszego przykładu jeŝeli histereza byłaby równa jedności próg przełączania byłby równy 400. Treść ćwiczenia Do modułu LCN-HU naleŝy podłączyć czujnik natęŝenia oświetlenia LCN-LSH. Po zmontowaniu układu naleŝy w oknie statusu sprawdzić jakie natęŝenie oświetlenia panuje w pomieszczeniu. Zapalając i gasząc światło w pomieszczeniu naleŝy ustalić w jakich granicach waha się natęŝenie oświetlenia w pomieszczeniu. Na tej podstawie dobrać wartości dwóch progów. JeŜeli wartość natęŝenia oświetlenia będzie poniŝej dolnego progu ma być włączone wyjście pierwsze obydwu modułów. JeŜeli wartość natęŝenia oświetlenia będzie znajdowała się pomiędzy progami powinno być włączone wyjście 1 modułu LCN-HU natomiast wyjście 1 modułu LCN-UPP-FI1 być wyłączone. JeŜeli natęŝenie oświetlenia będzie powyŝej drugiego progu wyjścia pierwsze modułu LCN-HU i LCN-UPP-FI1 powinny być wyłączone. Idea działania układu jest przedstawiona na rysunku 4.. Wartości progów 370, 400 zostały dobrane doświadczalnie. Zgodnie z zasadą działania wartości progowych stan włączenia lub wyłączenia wyjść powinien się zmieniać przy przekraczaniu wartości progowych. śarówki mają być zapalane i gaszone z rampą czasową równą 3 sekundy. Czyli wyjścia muszą być zadeklarowane jako wyjścia rozjaśniające/ściemniające. materiał pobrany ze strony: 5

6 LCN-UPP LCN-HU LCN-UPP LCN-HU LCN-UPP LCN-HU LEGENDA: - wyjscie 1 wylaczone - wyjscie 1 wlaczone TVar Rysunek 4. Idea działania układu Schemat połączeń PE D N L lx 10 bit A/C LCN-LSH T I P LCN-HU 1 2 T I 1 2 LCN-UPP LCN-FI1 Rysunek 5. Schemat połączeń dla Ćwiczenia 2 Listing programu Kod źródłowy do ćwiczenia numer 2 segment: 0 ID: 15 Nazwa: LCN-HU Komentarz: T - port: LCN-LSx light sensor materiał pobrany ze strony: 6

7 I - port: Bez czujnika P - port: Output ports: WYJŚCIE 1: Podwójny ściemniacz WYJŚCIE 2: Podwójny ściemniacz Wartości progowe: Aktywny: Tak Histereza: 10 w. progowa 1: 370 w. progowa 2: 440 w. progowa 3: 0 w. progowa 4: 0 w. progowa 5: 0 Tabela przycisków B: Przycisk 1 Cel 1 -> S0, M15 LCN-HU Krótko: Niezaprogramowany Długo: O1: ON, ramp: 3.00 sec Puść: O1: ON, ramp: 3.00 sec Cel 2: S0, M5 "LCN-UPP-FI1" Krótko: Niezaprogramowany Długo: O1: OFF, ramp: 3.00 sec Puść: O1: ON, ramp: 3.00 sec Przycisk 2 Cel 1 -> S0, M15 LCN-HU Krótko: Niezaprogramowany Długo: O1: OFF, ramp: 3.00 sec. Puść: O2: ON, ramp: 3.00 sec Cel 2 -> S0, M5 "LCN-UPP-FI1" Krótko: Niezaprogramowany Długo: O1: OFF, ramp: 3.00 sec Puść: O2: OFF, ramp: 3.00 sec materiał pobrany ze strony: 7

8 segment: 0 ID: 5 Nazwa: LCN-UPP-FI1 Komentarz: T - port: LCN-T8/-TU4x standard keyboard I - port: Bez czujnika P - port: Output ports: WYJŚCIE 1: Podwójny ściemniacz WYJŚCIE 2: Podwójny ściemniacz Wyjaśnienia do listingu programu: Tablice klawiszów są zaprogramowane jedynie w module LCN-HU. Moduł LCN-UPP-FI1 jest sterowany z modułu LCN-HU. Dlatego przy programowaniu modułu LCN-HU przy wyborze celu naleŝy zwrócić uwagę jaki moduł jest wybierany. W pierwszym celu jest wybierany moduł LCN-HU, a w drugim celu jest wybierany moduł LCN-UPP-FI1. Wybór modułu do, którego będzie wysyłany rozkaz odbywa się w momencie kliknięcia na nie zaprogramowany przycisk. Okno wyboru modułu jest pokazane na rysunku 6.. materiał pobrany ze strony: 8

9 Rysunek 6. Okno: Wybierz moduł PoniewaŜ wszystkie zdarzenia programuje się w analogiczny sposób nie będą one dalej szczegółowo omawiane. Zostaną omówione rozkazy przycisków dla pierwszego progu. Przyciski dla drugiego progu programuje się w sposób analogiczny. Rysunek 7. Tabela B-> przycisk 1 -> Cel 1 -> Długo -> Wyjście Rysunek 8. Tabela B -> przycisk 1 -> Cel 1 ->Puść -> Wyjście.::Laboratorium Automatyki Budynkowej w Systemie LCN::. 9
