1 ! UWAGA: Przed podłączeniem panelu dokładnie przeczytaj tą instrukcję PANEL RMC 20 INSTRUKCJA obsługi Ver.1.0/10 UCS UNI CONTROL SYSTEM Ul. Kartuska 391A Gdańsk, Poland Tel: Fax:

2 UWAGA!!: Przy podłączeniu panelu do regulatora, naleŝy uwaŝać by nie zamienić masę G0 z fazą G w jednym z urządzeń. Odwrócenie tych przewodów w jednym z urządzeń doprowadzi do zwarcia między G a G0 przez wyjście RS485 i do jego uszkodzenia. Zasilanie 24 V AC naleŝy podłączyć jak poniŝej: - Masa G0 naleŝy podłączyć do zacisku nr 1 - Faza G naleŝy podłączyć do zacisku nr 2

3 1. OPIS WEJŚĆ I WYJŚĆ PANELU Nr Typ Opis Wejście lub wyjście regulatora serii UCS 1 Zasilanie(-) G0: Masa zasilania 2 Zasilanie(+) G: +24V AC 3 Nie wykorzystany - 4 M Masa układu 5 A A lub DT1+ Interfejs szeregowy RS485 6 B B lub DT1-2. PARAMETRY TRANSMISJI Panel ma stałe parametry transmisji, które są następujące: - MODBUS tryb ASCII - Prędkość transmisji: 9600 bitów/sekundę - Ilość bitów: 8 - Ilość bitów stopu: 1 - Parzystość: brak

4 3. PODŁĄCZENIE PANELU RMC 20 Rysunek 1. tu podwaŝyć kciukiem zatrzask (1) zatrzask (1) zatrzask (2) zatrzask (2) Aby mieć dostęp do listwy połączeniowej panelu naleŝy delikatnie podwaŝyć kciukiem pokrywkę w pobliŝu zatrzaski (1) (patrz rysunek) a następnie wyjąć ją z zatrzasków (2) wsuwając ją do tyłu. Po otworzeniu pokrywki moŝna delikatnie wyjąć taśmy klawiatury ze złączy trzymając za czarną końcówkę. nie naleŝy ciągnąć za taśmy, poniewaŝ moŝe to spowodować późniejszy brak kontaktów na złączu, co pociągnie za sobą brak działania przycisków. Uwaga: Gwarancja nie obejmuje mechanicznego uszkodzenia taśmy klawiatury. Po podłączeniu przewodów naleŝy taśmę klawiatury z powrotem włoŝyć do złącza trzymając za czarną końcówkę. NaleŜy uwaŝać by nie przeskoczyć Ŝadnej końcówki złącza. Aby zamknąć pokrywkę naleŝy ją pod kątem włoŝyć do tylnych zatrzasków (2) i następnie zamknąć jej przednią część przez zatrzaśnięcie. Przy zamykaniu pokrywki krawędź otworu na wyświetlacz moŝe zahaczyć o wyświetlacz. NaleŜy wówczas nacisnąć trochę mocniej i wyświetlacz przejdzie przez otwór.

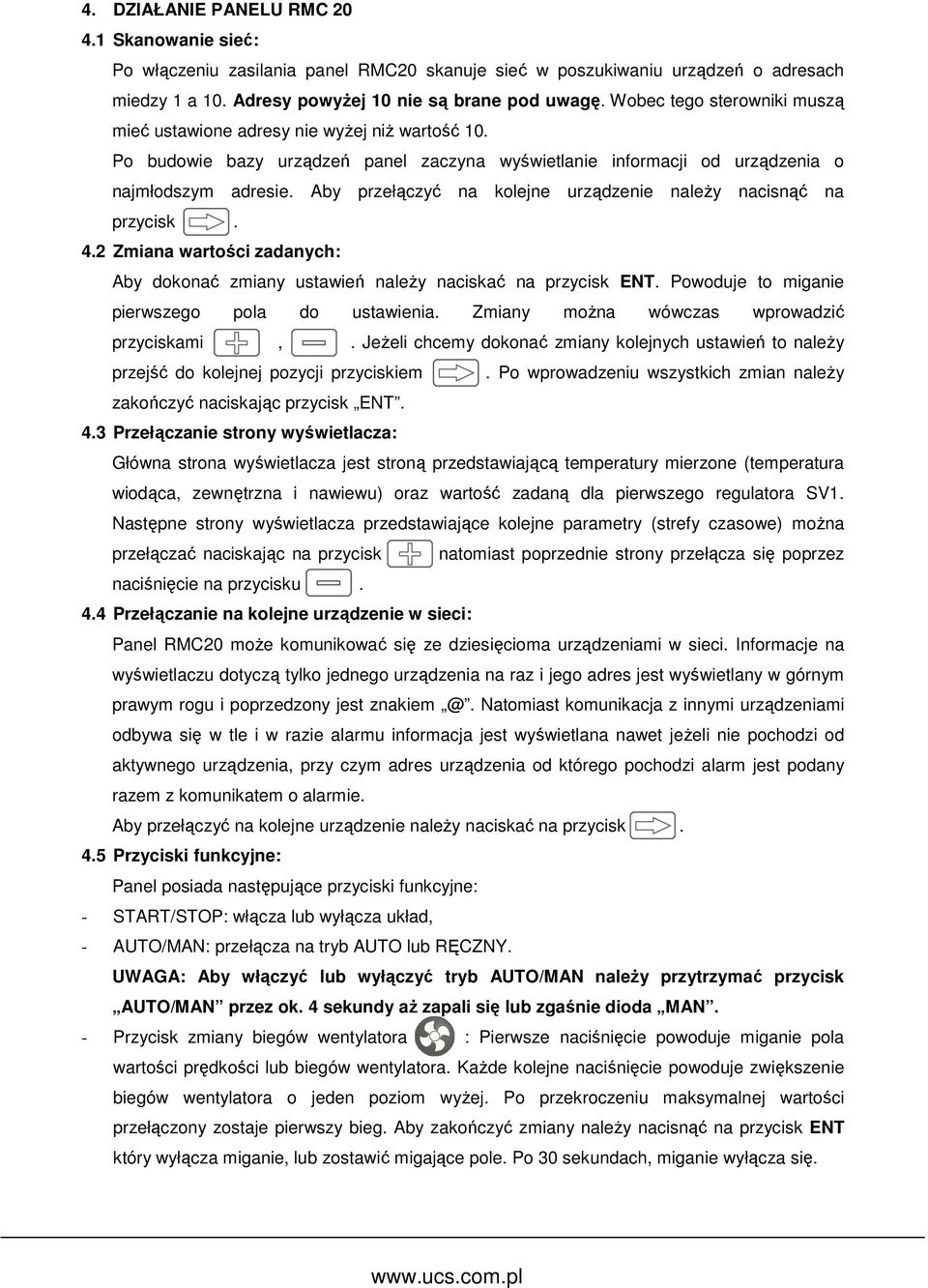

5 4. DZIAŁANIE PANELU RMC Skanowanie sieć: Po włączeniu zasilania panel RMC20 skanuje sieć w poszukiwaniu urządzeń o adresach miedzy 1 a 10. Adresy powyŝej 10 nie są brane pod uwagę. Wobec tego sterowniki muszą mieć ustawione adresy nie wyŝej niŝ wartość 10. Po budowie bazy urządzeń panel zaczyna wyświetlanie informacji od urządzenia o najmłodszym adresie. Aby przełączyć na kolejne urządzenie naleŝy nacisnąć na przycisk. 4.2 Zmiana wartości zadanych: Aby dokonać zmiany ustawień naleŝy naciskać na przycisk ENT. Powoduje to miganie pierwszego pola do ustawienia. Zmiany moŝna wówczas wprowadzić przyciskami,. JeŜeli chcemy dokonać zmiany kolejnych ustawień to naleŝy przejść do kolejnej pozycji przyciskiem. Po wprowadzeniu wszystkich zmian naleŝy zakończyć naciskając przycisk ENT. 4.3 Przełączanie strony wyświetlacza: Główna strona wyświetlacza jest stroną przedstawiającą temperatury mierzone (temperatura wiodąca, zewnętrzna i nawiewu) oraz wartość zadaną dla pierwszego regulatora SV1. Następne strony wyświetlacza przedstawiające kolejne parametry (strefy czasowe) moŝna przełączać naciskając na przycisk natomiast poprzednie strony przełącza się poprzez naciśnięcie na przycisku. 4.4 Przełączanie na kolejne urządzenie w sieci: Panel RMC20 moŝe komunikować się ze dziesięcioma urządzeniami w sieci. Informacje na wyświetlaczu dotyczą tylko jednego urządzenia na raz i jego adres jest wyświetlany w górnym prawym rogu i poprzedzony jest Natomiast komunikacja z innymi urządzeniami odbywa się w tle i w razie alarmu informacja jest wyświetlana nawet jeŝeli nie pochodzi od aktywnego urządzenia, przy czym adres urządzenia od którego pochodzi alarm jest podany razem z komunikatem o alarmie. Aby przełączyć na kolejne urządzenie naleŝy naciskać na przycisk. 4.5 Przyciski funkcyjne: Panel posiada następujące przyciski funkcyjne: - START/STOP: włącza lub wyłącza układ, - AUTO/MAN: przełącza na tryb AUTO lub RĘCZNY. UWAGA: Aby włączyć lub wyłączyć tryb AUTO/MAN naleŝy przytrzymać przycisk AUTO/MAN przez ok. 4 sekundy aŝ zapali się lub zgaśnie dioda MAN. - Przycisk zmiany biegów wentylatora : Pierwsze naciśnięcie powoduje miganie pola wartości prędkości lub biegów wentylatora. KaŜde kolejne naciśnięcie powoduje zwiększenie biegów wentylatora o jeden poziom wyŝej. Po przekroczeniu maksymalnej wartości przełączony zostaje pierwszy bieg. Aby zakończyć zmiany naleŝy nacisnąć na przycisk ENT który wyłącza miganie, lub zostawić migające pole. Po 30 sekundach, miganie wyłącza się.

6 Rysunek 3 120,6 mm 25,8 mm 69,6 mm 7,5 mm 7,5 mm 11,0 mm 11,0 mm
