3 SPIS TREŚ CI Tłumaczenie oryginalnej instrukcji użytkowania weiß nichtpl Spis treści Objaśnienie symboli Ogólne wskazówki bezpieczeństwa Odpowiedni personel Właściwości Gwarancja/Wyłączenie odpowiedzialności Kontrola bloczków Zastosowanie Mocowanie Obróbka końcowa u dentysty Kontrola u dentysty Osprzęt Informacje dotyczące pobierania (download)

4 OBJAŚ NIENIE SYMBOLI Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze w tekście oznaczone są symbolem w postaci trójkąta ostrzegawczego o barwnym tle i ujęte w ramkę. W przypadku zagrożeń prądem elektrycznym wykrzyknik w trójkącie zastępowany jest symbolem błyskawicy. Słowa sygnałowe znajdujące się na początku każdej wskazówki bezpieczeństwa określają rodzaj i stopień skutków, jakie mogą mieć miejsce, gdy odpowiednie środki ostrożności nie zostaną podjęte. _ WSKAZÓWKA oznacza, że może nastąpić szkoda rzeczowa. _ UWAGA oznacza, że istnieje ryzyko wystąpienia lekkich lub średnich obrażeń ciała. _ OSTRZEŻENIE oznacza, że istnieje ryzyko wystąpienia ciężkich obrażeń ciała. _ NIEBEZPIECZEŃSTWO oznacza, że ma miejsce zagrożenie życia. Ważne informacje Ważne informacje, nie oznaczające niebezpieczeństwa dla ludzi bądź rzeczy, oznaczane są ukazanym obok symbolem. Dodatkowo ujmowane są również w ramkę. 4

5 OGÓLNE WSKAZÓWKI BEZPIECZEŃ STWA Pozostałe symbole zawarte w instrukcji Symbol Znaczenie Punkt opisujący działanie _ Punkt listy Podpunkt opisujący działanie lub podpunkt listy [3] Liczby ujęte w nawiasy kwadratowe odnoszą się do oznakowań w ilustracjach Ogólne wskazówki bezpieczeństwa OSTROŻNIE: Uszczerbek na zdrowiu spowodowany przez pyły tlenku cyrkonu Podczas obróbki należy stosować osobiste wyposażenie ochronne (maskę przeciwpyłową, okulary ochronne itp.). Odpowiedni personel WSKAZÓWKA: Niniejszy wyrób może być obrabiany wyłącznie przez odpowiednio wykształconych techników dentystycznych. 5

6 W Ł A Ś CIWOŚ CI Właściwości Opis produktu Ceramill Zolid Preshades to wstępnie zabarwione bloczki z tlenku cyrkonu (Y-TZP ZrO 2 ) do zastosowań dentystycznych, typu II, klasy 6 zgodnie ze standardem niemieckim DIN EN ISO Wykorzystywane są do wytwarzania doskonale spasowanych oraz ruchomych elementów protetycznych. Bloczki Ceramill Zolid Preshades Preshades oferowane są w trzech kolorach i w trzech wysokościach. Bloczków tych nie należy barwić za pomocą Ceramill Liquids, tylko po zakończonym końcowym spiekaniu monolitycznie pokryć Ceramill Stain&Glaze lub użyć jako podbudów w technologii licowania W poniższej tabelce wyszczególnione zostały zalecenia pozwalające osiągnąć określony kolor zębiny za pomocą Ceramill Zolid Preshades. Kolor zęba Bezbarwny A1 A2 A3 A3,5 B1 B2 B3 Ceramill Zolid Preshades 1 O O Ceramill Zolid Preshades 2 O Ceramill Zolid Preshades 3 O O Ceramill Zolid Preshades 0 Bleach idealny do tego koloru O koloru nie da się osiągnąć nie nadaje się do tego koloru 6

7 W Ł A Ś CIWOŚ CI Ceramill Zolid Preshades jest zgodny z wymaganiami standardu DIN EN ISO 6872, po wykonaniu spiekania końcowego, o którym mowa powyżej, jak również z wymaganiami normy ISO 13356, w przypadku dalszej obróbki (zob. str. 12). Karta Charakterystyki Niebezpiecznych Substancji Chemicznych/ Deklaracja Zgodności Kartę Charakterystyki Niebezpiecznych Substancji Chemicznych oraz Deklarację Zgodności można uzyskać na zapytanie lub ściągnąć pod adresem Dane techniczne Jednostka Wartość Wytrzymałość na zginanie MPa 1200 ± 200 (czteropunktowe) Moduł E GPa > 200 Stopniowanie μm 0,6 Gęstość g/cm 3 6,05 Porowatość % 0 Współczynnik rozszerzalności 1/K 11 ± 0, temperaturowej (WAK) ( C) Rozpuszczalność chemiczna μg/cm 2 < 5 Radioaktywność Bq/g < 0,2 7

8 W Ł A Ś CIWOŚ CI Skład chemiczny Tlenek Procent masy całkowitej ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5-5,6 HfO 2 < 5 Al 2 O 3 < 0,5 inne tlenki < 1 Trwałość/żywotność bloczków Odpowiednio przechowywane bloczki cyrkonowe Ceramill Zolid Preshades można stosować przez 5 lat od daty produkcji. Przechowywanie Bloczki Ceramill Zolid Preshades należy przechowywać w suchym pomieszczeniu, w oryginalnym opakowaniu. Opakowania Nr art. Nazwa Opis Opakowanie Ceramill Zolid Preshades 1, 98x12 N Ceramill Zolid Preshades 1, 98x16 N Ceramill Zolid Preshades 1, 98x20 N Ceramill Zolid Preshades 2, 98x12 N Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm 8

9 GWARANCJA/WYŁĄCZENIE ODPOWIEDZIALNOŚCI Nr art. Nazwa Opis Opakowanie Ceramill Zolid Preshades 2, 98x16 N Ceramill Zolid Preshades 2, 98x20 N Ceramill Zolid Preshades 3, 98x12 N Ceramill Zolid Preshades 3, 98x16 N Ceramill Zolid Preshades 3, 98x20 N Ceramill Zolid Preshades 0, 98x12 N Ceramill Zolid Preshades 0, 98x16 N Ceramill Zolid Preshades 0, 98x20 N Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Bloczek cyrkonowy, wstępnie zabarwione, szt./opak. mm Gwarancja/Wyłączenie odpowiedzialności Wskazówki techniczne dotyczące zastosowania muszą być postrzegane jako wytyczne, niezależnie od tego, czy zostały one przekazane ustnie, pisemnie bądź też w formie praktycznych instrukcji. Nasze wyroby są w sposób ciągły rozwijane technicznie i unowocześniane. Zachowujemy prawo do modyfikacji produktów, w zakresie projektu lub składu. 9

10 KONTROLA BLOCZKÓW Kontrola bloczków Po otrzymaniu dostawy bloczków Ceramill Zolid Preshades, należy je koniecznie skontrolować, czy ich wygląd nie budzi zarzutów. W przypadku wykorzystania uszkodzonego (np. podczas transportu) bloczka, ewentualne późniejsze reklamacje nie zostaną uwzględnione. Zastosowanie Wskazania _ anatomicznie ograniczone podbudowy pod korony i mosty w obszarze przednim i tylnym, a także monolityczne (w pełni anatomiczne) korony i mosty _ anatomicznie ograniczone podbudowy pod mosty z maksymalną liczbą 3 przęseł przednich oraz z maksymalnie 2 przęsłami tylnymi, o długości anatomicznej nie przekraczającej 50 mm _ monolityczne mosty z maksymalną liczbą 2 łączonych przęseł przednich w obszarze tylnym, o długości anatomicznej nie przekraczającej 50 mm _ Podbudowy i mosty wspornikowe z maksymalnie jednym przęsłem (maksymalnie jeden ząb dowieszony wysunięty nie dalej niż do drugiego zęba przedtrzonowego). Ograniczenia wskazań dla Kanady: _ Korony pojedyncze _Mosty przednie _ Mosty tylne z maksymalną liczbą czterech elementów 10

11 ZASTOSOWANIE Przeciwwskazania _ niewystarczająca ilość tkanki kostnej _ niezadowalające rezultaty przeprowadzonych prac przygotowawczych _zły stan higieny jamy ustnej _więcej niż dwie protezy łączące w obszarze zębów tylnych _ stwierdzony brak tolerancji na jeden ze składników _ silnie przebarwiona tkanka kostna Parametry podbudowy charakterystyczne dla materiału Podczas wykonywania podbudowy z gęsto spiekanego tlenku cyrkonu Ceramill Zolid Preshades należy odpowiednio dobrać następujące parametry podbudowy, charakterystyczne dla danego materiału. minimalna grubość podbudowy wmm Przekrój złącza wmm 2 maksymalna liczba połączonych przęseł mostu Sieczn y Tylny Sieczny Tylny Ceramill Zolid Preshades 0, Ustalony przez Amann Girrbach współczynnik rozszerzalności wzgl. kurczliwości bloczków Ceramill Zolid Preshades umieszczony został na bloczkach. 11

12 ZASTOSOWANIE Szczegółowe minimalne grubości ścianek oraz przekrój złącza Wskazanie Elementy podstawowe/ korony podwójne Korona pojedyncza Most przedni Most tylny Most jednobrzeżny Schemat Całkowita liczba elementów Liczba połączonych przęseł mostu Grubość ścianki w mm sieczna / zgryzowa kolista Przekrój złącza w mm 2 1 0,7 0,5 1 0,5 0,5 OXO 3 1 0,5 0,5 > 7 OXXO OXXXO ,7 0,5 > 9 OXO 3 1 0,7 0,5 > 9 OXXO 4 2 1,0 0,7 > 12 OOX OOOX 3 4 OXOX 4 Ząb dowieszony 1 + ząb dowieszony 1,0 0,7 > 12 1,0 0,7 > 12 O Korona filarowa X Przęsło mostu 12

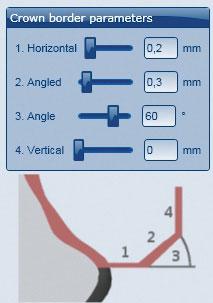

13 ZASTOSOWANIE Parametry krańcowe w oprogramowaniu CAD Stosując Ceramill Zolid Preshades należy zwrócić na to uwagę, aby parametry krańcowe zostały osiągnięte. Zalecane wartości to: _1. Moc krawędzi (Horizontal): 0,2 mm _2. Pod kątem (Angled): 0,3 mm _3. Kąt (Angle): 60 _4. Wysokość (Vertical): 0 mm Wyjmowanie z bloczka Podczas wyjmowania podbudowy z bloczka należy zachować najwyższą ostrożność: Aby zeszlifować bloczek z podbudowy, należy użyć chłodzonego wodą wirnika laboratoryjnego wyposażonego w ostrza diamentowe (unikać tarcz tnących). Do zeszlifowania łączników i wygładzenia podbudowy zaleca się zastosowanie zestawu polerskiego firmy Amann Girrbach. Spiekanie końcowe Do przeprowadzenia spiekania zaleca się wykorzystanie pieca Ceramill Therm (178300/178350) lub innego odpowiedniego pieca spiekającego wysokiej jakości (należy również zapoznać się z instrukcją obsługi zastosowanego pieca do synteryzacji). 13

14 ZASTOSOWANIE Do spiekania należy użyć oddzielnej miski do synteryzacji (178370) i kulek synteryzacyjnych (178311). WSKAZÓWKA: Utrata przezierności! Tę miseczkę z kulkami do synteryzacji należy stosować wyłącznie do Ceramill Zolid Preshades, a nie do Ceramill ZI! Podbudów Ceramill Zolid Preshades nie należy spiekać razem z podbudowami Ceramill ZI w jednej misce do synteryzacji! Podbudowy Ceramill Zolid Preshades i podbudowy Ceramill ZI można spiekać w w jednym procesie synteryzacyjnym w oddzielnych, nałożonych jedna na drugiej miskach do synteryzacji. Nakładanie misek jedna na drugą możliwe jest tylko w piecu Ceramill Therm II (178350). Włożyć podbudowy Ceramill Zolid Preshades do miski synteryzacyjnej (178360) napełnionej kulkami synteryzacyjnymi (178370). Podbudowy należy położyć na kulkach, wywierając delikatny nacisk, zapewniając w ten sposób odpowiednie jej podtrzymanie. WSKAZÓWKA: Należy upewnić się, że kulki nie zakleszczyły się w przestrzeniach międzyzębowych lub nie dostały się do zagłębień korony! Spiekanie końcowe podbudów odbywa się w następującym cyklu: Faza nagrzewania: Temperatura pokojowa do temperatury końcowej 1450 C; tempo rozgrzewania 5-10 K/min 14

15 ZASTOSOWANIE Czas wygrzewania w temperaturze końcowej: 2 godziny Faza studzenia: Temperatura końcowa 1450 C aż do osiągnięcia temperatury pokojowej co najmniej < 200 C); ok. 5 K/min (ok. 5 godzin) Podbudowy do licowania / Ceramill Zolid Preshades Obróbka końcowa Po zakończeniu spiekania końcowego podbudowy z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: zierano ok. 40 μm). Przygotowanie podbudowy do licowania Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 μm, pod ciśnieniem 2 bar), pozostawiając następnie w celu odparowania. Ceramika licowa Ceramika licowa Ceramill Zolid Preshades nadaje się do przeprowadzenia licowania za pomocą konwencjonalnej ceramiki z tlenku cyrkonu (np. Creation ZI-F). Wartość współczynnika rozszerzalności cieplnej bloczków Ceramill Zolid Preshades znajduje się w dokumentacji technicznej produktu (zob. str. 7). W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. 15

16 ZASTOSOWANIE Monolityczne protezy zębowe / Ceramill Zolid Preshades Obróbka końcowa Po zakończeniu spiekania końcowego: Podbudowy z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: ziarno ok. 40 μm). Płaszczyzny kontaktowe z naprzeciwległym zębem i z zębami sąsiednimi należy wypolerować na wysoki połysk w stanie gęsto spiekanym. Do tego celu zaleca się zastosowanie zestawu polerskiego firmy Amann Girrbach (zob. też instrukcje użycia zestawu polerskiego). Przygotowanie podbudowy do barwienia i pokrycia szkliwem Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 μm, pod ciśnieniem 2 bar), pozostawiając następnie w celu odparowania lub umieszczając w kąpieli ultradźwiękowej. Powierzchnie zewnętrzne koron nie czyści się korundem. W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. Barwienie i pokrywanie szkliwem Na zakończenie elementy należy pomalować i pokryć szkliwem. Do tego celu zaleca się zastosowanie zestawu do barwienia i pokrywania szkliwem firmy Amann Girrbach (zob. też instrukcje użycia zestawu do barwienia i pokrywania szkliwem). 16

17 MOCOWANIE Mocowanie Cementowanie konwencjonalne Ze względu na wysoką trwałość oraz stabilność podbudów wykonanych z produktu Ceramill Zolid Preshades, w większości przypadków możliwe jest standardowe mocowanie przy pomocy cementu fosforanu tlenku cynku lub glasjonomerowego cementu uszczelniającego (np. GC Fuji Plus). W przypadku stosowania konwencjonalnego cementowania należy zwrócić szczególną uwagę, aby zapewnić wystarczającą retencję oraz odpowiednią minimalną wysokość kikuta wynoszącą 3mm! Mocowanie klejowe: W przypadku wykorzystania mocowania klejonego zaleca się stosowanie kompozytu klejącego Panavia 21 lub Panavia F 2,0 ze względu na tworzone przez nie doskonałe zespolenie z materiałem podbudowy, wykonanym z tlenku cyrkonu. Nie zaleca się prowizorycznego cementowania, gdyż można przy usuwaniu uszkodzić podbudowę. 17

18 OBRÓBKA KOŃ COWA U DENTYSTY Obróbka końcowa u dentysty Gdy podczas mocowania protezy w jamie ustnej pacjenta, konieczne okaże się jej podszlifowanie przez dentystę, szlifowane elementy muszą ponownie zostać wypolerowane na wysoki połysk. Do szlifowania zaleca się użycie wyłącznie szlifierek diamentowych (zalecenie: ziarno ok. 40 μm). Do polerowania zaleca się zastosowanie polerek diamentowych firmy Amann Girrbach (zob. też instrukcje użycia zestawu polerskiego). WSKAZÓWKA: Jeżeli proteza nie zostanie na zakończenie odpowiednio wypolerowana, w wyniku tarcia może dojść do uszkodzenia naprzeciwległego zęba! Kontrola u dentysty Pilnie zaleca się coroczne kontrole monolitycznych protez w jamie ustnej pacjenta. Należy przy tym zwrócić szczególną uwagę na pozostałe zęby własne, zęby naprzeciwległe i tkankę miękką. W razie potrzeby należy podjąć kroki korekcyjne. Także i w tym wypadku należy wziąć pod uwagę, że elementy należy na zakończenie wypolerować na wysoki połysk. 18

19 OSPRZĘT Osprzęt Nr art. Opis Ceramill Stain & Glaze Kit update Ceramill Zolid, miseczki do synteryzacji z możliwością nakładania jedna na drugą Ceramill Therm kulki synteryzacyjne 200 g Ceramill Roto Zolid 0, Zestaw polerski Ceramill Polish-Dent Kit Zestaw polerski Ceramill Polish - Lab Kit Do szybkiego mocowania modeli syntetycznych i do właściwego pozycjonowania w urządzeniu skanująco-frezującym dostępne są specjalne płytki pozycjonujące wykonane z tworzywa sztucznego. Informacje dotyczące pobierania (download) Dalsze zalecenia można pobrać ze strony i/lub 19

20 20
