1 _Instrukcja obsługi

2

3 SPIS TREŚ CI weiß Spis nichtpl treści Objaśnienie symboli Ogólne wskazówki bezpieczeństwa Odpowiedni personel Właściwości Gwarancja/Wyłączenie odpowiedzialności Kontrola bloczków Montaż w stole roboczym Zastosowanie Ochrona środowiska Osprzęt Informacje dotyczące pobierania (download)

4 OBJAŚ NIENIE SYMBOLI Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze w tekście oznaczone są symbolem w postaci trójkąta ostrzegawczego o barwnym tle i ujęte w ramkę. W przypadku zagrożeń prądem elektrycznym wykrzyknik w trójkącie zastępowany jest symbolem błyskawicy. Słowa sygnałowe znajdujące się na początku każdej wskazówki bezpieczeństwa określają rodzaj i stopień skutków, jakie mogą mieć miejsce, gdy odpowiednie środki ostrożności nie zostaną podjęte. _ WSKAZÓWKA oznacza, że może nastąpić szkoda rzeczowa. _ OSTROŻNIE oznacza, że istnieje ryzyko wystąpienia lekkich lub średnich obrażeń ciała. _ OSTRZEŻENIE oznacza, że istnieje ryzyko wystąpienia ciężkich obrażeń ciała. _ NIEBEZPIECZEŃSTWO oznacza, że ma miejsce zagrożenie życia. Ważne informacje Ważne informacje, nie oznaczające niebezpieczeństwa dla ludzi bądź rzeczy, oznaczane są ukazanym obok symbolem. Dodatkowo ujmowane są również w ramkę. 4

5 OBJAŚ NIENIE SYMBOLI Pozostałe symbole zawarte w instrukcji Symbol Znaczenie Punkt opisujący działanie _ Punkt listy Podpunkt opisujący działanie lub podpunkt listy [3] Liczby ujęte w nawiasy kwadratowe odnoszą się do oznakowań w ilustracjach Inne symbole Symbol REF LOT i Znaczenie Numer art. Numer serii Producent Stosować się do zaleceń instrukcji użytkowania Data produkcji Zdatny do użycia do Rx only Zgodnie z amerykańską federalną ustawą produkt może być sprzedawany wyłącznie przez lub na zlecenie lekarza-dentysty. 5

6 OGÓLNE WSKAZÓWKI BEZPIECZEŃ STWA Ogólne wskazówki bezpieczeństwa OSTROŻNIE: Uszczerbek na zdrowiu spowodowany przez pyły tlenku cyrkonu Podczas obróbki należy stosować osobiste wyposażenie ochronne (maskę przeciwpyłową, okulary ochronne itp.). Nie wdychać pyłu/dymu/gazu/mgły/par/rozpylonej cieczy. Unikać uwolnienia do środowiska. Odpowiedni personel WSKAZÓWKA: Niniejszy wyrób może być obrabiany wyłącznie przez odpowiednio wykształconych techników dentystycznych. 6

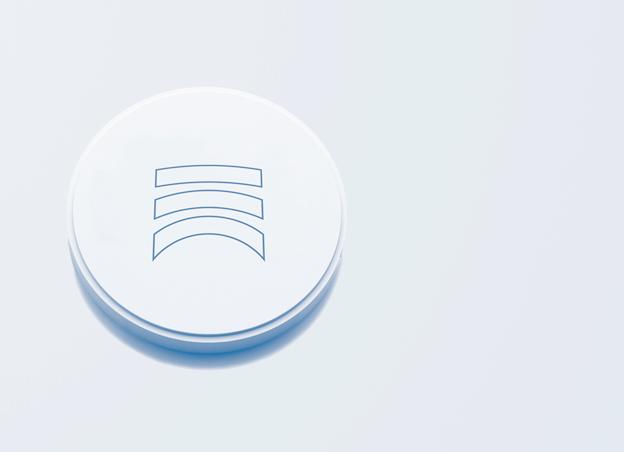

7 W Ł A Ś CIWOŚ CI Właściwości Przeznaczenie Bloczki z tlenku cyrkonu służące do wytwarzania stałych i wyjmowanych uzupełnień protetycznyc. Opis produktu Ceramill ZI to materiał przeznaczony do opracowywania, wykonany z tlenku cyrkonu (Y-TZP ZrO 2 ) do zastosowań dentystycznych, typu II, klasy 6 zgodnie ze standardem niemieckim DIN EN ISO Wykorzystywane są do wytwarzania doskonale spasowanych oraz ruchomych elementów protetycznych (np. koron i mostów, koron stożkowych / teleskopowych, nasadek itp.), przy wykorzystaniu frezarek CNC lub ręcznych urządzeń frezujących (np. Ceramill Motion).Ceramill Zl jest zgodny z wymaganiami standardu DIN EN ISO , po wykonaniu spiekania końcowego, o którym mowa powyżej, jak również z wymaganiami normy ISO , w przypadku dalszej obróbki (zob. str. 12 i n.). Karta Charakterystyki Niebezpiecznych Substancji Chemicznych/ Deklaracja Zgodności Kartę Charakterystyki Niebezpiecznych Substancji Chemicznych oraz Deklarację Zgodności można uzyskać na zapytanie lub ściągnąć pod adresem 7

8 W Ł A Ś CIWOŚ CI Dane techniczne Jednostka Wartość Wytrzymałość na zginanie MPa > 1200 (czteropunktowe) Moduł E GPa > 200 Stopniowanie m 0,6 Gęstość g/cm 3 6,05 Porowatość % 0 Współczynnik rozszerzalności temperaturowej 1/K 10,4 ± 0, (WRT) ( C) Rozpuszczalność chemiczna g/cm 2 < 5 Radioaktywność Bq/g < 0,2 Skład chemiczny Tlenek Procent masy całkowitej ZrO 2 + HfO 2 + Y 2 O 3 > 99,0 Y 2 O 3 4,5 5,6 HfO 2 < 5 Al 2 O 3 < 0,5 inne tlenki < 0,5 Trwałość/żywotność bloczków Odpowiednio przechowywane bloczki cyrkonowe Ceramill Zl można stosować przez 5 lat, licząc od daty produkcji. 8

9 GWARANCJA/WYŁĄCZENIE ODPOWIEDZIALNOŚCI Przechowywanie Bloczki Ceramill ZI należy przechowywać w suchym pomieszczeniu, w oryginalnym opakowaniu Opakowania Nr art.: Nazwa Opis Opakowanie Ceramill ZI 98 x 14 N Bloczek cyrkonowy, 98 x 14 mm (z rowkiem) Ceramill ZI 98 x 16 N Bloczek cyrkonowy, 98 x 16 mm (z rowkiem) Ceramill ZI 98 x 18 N Bloczek cyrkonowy, 98 x 18 mm (z rowkiem) Ceramill ZI 98 x 20 N Bloczek cyrkonowy, 98 x 20 mm (z rowkiem) Ceramill ZI 98 x 25 N Bloczek cyrkonowy, 98 x 25 mm (z rowkiem) 1 szt./opak. 1 szt./opak. 1 szt./opak. 1 szt./opak. 1 szt./opak. Gwarancja/Wyłączenie odpowiedzialności Wskazówki techniczne dotyczące zastosowania muszą być postrzegane jako wytyczne, niezależnie od tego, czy zostały one przekazane ustnie, pisemnie bądź też w formie praktycznych instrukcji. Nasze wyroby są w sposób ciągły rozwijane technicznie i unowocześniane. Zachowujemy prawo do modyfikacji produktów, w zakresie projektu lub składu. 9

10 KONTROLA BLOCZKÓW Kontrola bloczków Po otrzymaniu dostawy bloczków Ceramill ZI, należy je koniecznie skontrolować, czy ich wygląd nie budzi zarzutów W przypadku wykorzystania uszkodzonego (np. podczas transportu) bloczka, ewentualne późniejsze reklamacje nie zostaną uwzględnione. Montaż w stole roboczym Montaż bloczków opisany jest w instrukcji eksploatacji frezarki. Zastosowanie Wskazania _ anatomicznie ograniczone podbudowy pod korony i mosty w obszarze przednim i tylnym, _ Podbudowy pod mosty z maksymalną liczbą 3 przęseł przednich oraz z maksymalnie 2 przęsłami tylnymi, o długości anatomicznej nie przekraczającej 50 mm _ Mosty wspornikowe z maksymalnie jednym przęsłem (jeden element wspornikowy wysunięty nie dalej niż do drugiego zęba przedtrzonowego). Ograniczenia wskazań dla Kanady: _ Korony pojedyncze _Mosty przednie _ Mosty tylne z maksymalną liczbą czterech elementów 10

11 ZASTOSOWANIE Przeciwwskazania _ niewystarczająca ilość tkanki kostnej _ niezadowalające rezultaty przeprowadzonych prac przygotowawczych _zły stan higieny jamy ustnej _więcej niż dwie protezy łączące w obszarze zębów tylnych _ stwierdzony brak tolerancji na jeden ze składników Parametry podbudowy charakterystyczne dla materiału Podczas wykonywania podbudowy z gęsto spiekanego tlenku cyrkonu Ceramill ZI należy odpowiednio dobrać następujące parametry podbudowy, charakterystyczne dla danego materiału. minimalna grubość podbudowy w mm Przekrój złącza w mm 2 maksymalna liczba połączonych przęseł mostu Sieczny Tylny Sieczny Tylny Ceramill ZI 0,

12 ZASTOSOWANIE Szczegółowe minimalne grubości ścianek oraz przekrój złącza Wskazania Elementy podstawowe / korony podwójne Korona pojedyncza Most w odcinku przednim Schemat Całkowita liczba elementów Liczba połączonych przęseł mostu Grubość ścianki w mm sieczna / zgryzowa koliste Przekrój złącza w mm 2 1 0,7 0,5 1 0,5 0,5 OXO 3 1 0,5 0,5 > 7 OXXO OXXXO ,7 0,5 > 9 Most tylny OXO 3 1 0,7 0,5 > 9 Most wspornikowy (jednobrzeżny) OXXO 4 2 1,0 0,7 > 12 OOX OOOX 3 4 Ząb dowieszony OXOX Ząb dowieszony 1,0 0,7 > 12 1,0 0,7 > 12 O Korona filarowa X Przęsło mostu 12

13 ZASTOSOWANIE Sposób postępowania przy wykonywaniu podbudów Należy zawsze wybierać rodzaj konstrukcji dostosowany do tlenku cyrkonu. Nie należy tworzyć ostrych krawędzi. Ustalony przez Amann Girrbach współczynnik rozszerzalności bloczków Ceramill ZI umieszczony został w zakodowany sposób na bloczku. Przy zastosowaniu Ceramill Motion: Współczynnik rozszerzalności należy wpisać do oprogramowania CAM Ceramill Match. Przystąpić do frezowania bloczków przy użyciu Ceramill Motion za pomocą odpowiedniej dla danego materiału strategii frezowania. Dalsze szczegółowe informacje dotyczące modelowania i wytwarzania podbudów za pomocą oprogramowania CAD Ceramill Mind znajdują się na stronie internetowej M-Center, w zabezpieczonym dziale "Download". W przypadku urządzeń skanująco-frezujących Ceramill: Ustawić współczynnik rozszerzalności na urządzeniu skanująco-frezującym Ceramill. Postępować zgodnie ze wskazówkami i strategiami frezowania dla tlenku cyrkonu podanymi w materiałach szkoleniowych. 13

14 ZASTOSOWANIE Wskazówki modelowania podbudów za pomocą urządzeń skanująco-frezujących Ceramill znajdują się w materiałach szkoleniowych i w instrukcji obróbki światłoutwardzalnych tworzyw sztucznych Ceramill Gel/Pontic (760514/760522). W zależności od wymagań podbudowy mogą być częściowo lub całkowicie barwione roztworami barwiącymi Ceramill Liquid (patrz instrukcja stosowania roztworów barwiących Ceramill Liquid). Spiekanie końcowe Do przeprowadzenia spiekania zaleca się wykorzystanie pieca Ceramill Therm (178300/178350) lub innego odpowiedniego pieca spiekającego wysokiej jakości (należy również zapoznać się z instrukcją obsługi zastosowanego pieca do synteryzacji). Włożyć podbudowę Ceramill ZI do miski (foremki) synteryzacyjnej (178360) napełnionej kulkami synteryzacyjnymi (178311). Podbudowy należy położyć na kulkach, wywierając delikatny nacisk, zapewniając w ten sposób odpowiednie jej podtrzymanie. WSKAZÓWKA: Należy upewnić się, że kulki nie zakleszczyły się w przestrzeniach międzyzębowych lub nie dostały się do zagłębień korony! Spiekanie końcowe podbudów odbywa się w następującym cyklu: Faza nagrzewania: Temperatura pokojowa do temperatury końcowej 1450 C; tempo rozgrzewania 5-10 K/min 14

15 ZASTOSOWANIE Czas wygrzewania w temperaturze końcowej: 2 godziny Faza studzenia: Temperatura końcowa 1450 C aż do osiągnięcia temperatury pokojowej co najmniej < 200 C); ok. 5 K/min (ok. 5godzin) Obróbka końcowa Po zakończeniu spiekania końcowego: Podbudowy z tlenku cyrkonu można poddać jeśli okaże się to konieczne bezciśnieniowej obróbce końcowej za pomocą chłodzonego wodą wirnika laboratoryjnego, wyposażonego w ostrza diamentowe (zalecenie: ziarno ok. 40 m). Przygotowanie podbudowy do licowania Po sprawdzeniu dokładności spasowania, punktów kontaktu i zgryzu: wyczyścić wewnętrzną stronę korony strumieniem korundu (tlenku aluminium, 110 m, pod ciśnieniem 2 bar), pozostawiając następnie w celu odparowania. Ceramika licowa Ceramika licowa Ceramill ZI nadaje się do przeprowadzenia licowania za pomocą konwencjonalnej ceramiki z tlenku cyrkonu (np. Creation ZI-CT). Wartość współczynnika rozszerzalności cieplnej przedłużonego studzenia bloczków Ceramill ZI znajduje się w dokumentacji technicznej produktu (zob. str. 8). W przypadku mostków o liczbie elementów przekraczającej pięć i w przypadku mostków z masywnymi przęsłami zaleca się stopniowe przedłużone studzenie do 500 C. 15

16 OCHRONA Ś RODOWISKA Mocowanie Cementowanie konwencjonalne: Ze względu na wysoką trwałość oraz stabilność podbudów wykonanych z produktu Ceramill ZI, w większości przypadków możliwe jest standardowe mocowanie przy pomocy cementu fosforanu tlenku cynku lub glasjonomerowego cementu uszczelniającego (np. GC Fuji Plus). W przypadku stosowania konwencjonalnego cementowania należy zwrócić szczególną uwagę, aby zapewnić wystarczającą retencję oraz odpowiednią minimalną wysokość kikuta wynoszącą 3 mm! Mocowanie klejone: W przypadku wykorzystania mocowania klejonego zaleca się stosowanie kompozytu klejącego Panavia 21 lub Panavia F 2,0 ze względu na tworzone przez nie doskonałe zespolenie z materiałem podbudowy, wykonanym z tlenku cyrkonu. Nie zaleca się prowizorycznego cementowania, gdyż można przy usuwaniu uszkodzić podbudowę. Ochrona środowiska Opakowanie Firma Amann Girrbach bierze udział w obowiązującym w danym kraju systemie odzysku surowców wtórnych, gwarantującym optymalne wykorzystanie użytych materiałów pakowych. Wszystkie zastosowane materiały pakowe są przyjazne dla środowiska i nadają się do ponownego przetworzenia. 16

17 OSPRZĘ T Likwidacja bloczków Nie wolno wyrzucać większej ilości bloczków do odpadów domowych. Mniejsze ilości bloczków można wyrzucać wraz z odpadami gospodarstwa domowego. Nie wolno dopuścić, by bloczki dostały się do kanalizacji. Opakowania nie dające się oczyścić należy zlikwidować. Likwidacji należy dokonać zgodnie z obowiązującymi przepisami ustawowymi. Osprzęt Roztwory barwiące Ceramill Liquid CL 1 - CL 4 stosuje się do barwienia bloczków Ceramill ZI! Instrukcję można znaleźć pod adresem Dalsze informacje dotyczące specjalistycznego osprzętu można uzyskać pod adresem Informacje dotyczące pobierania (download) Pozostałe instrukcje i filmy szkoleniowe można pobrać pod adresem i/lub 17
